双轴向纬编间隔针织复合材料点冲击动态响应及有限元模拟的开题报告1. 研究背景随着人们对高性能复合材料需求的不断增加，复合材料的研究和应用已成为热点领域。
针织复合材料由于其高强度、轻质、柔韧等特点，被广泛用于航空航天、汽车、体育器材等领域。
然而，由于复合材料受到外力的影响时，其宏观性能容易受到影响，因此对其动态响应进行研究具有重要意义。
2. 研究内容本研究将针织复合材料作为研究对象，探究其点冲击动态响应的特点，并开展有限元模拟研究。
具体内容包括：(1) 针对不同的双轴向纬编间隔针织复合材料样品进行点冲击实验，记录其动态响应过程。
(2) 将实验数据整理，分析不同样品的点冲击响应特点。
(3) 基于有限元方法，建立双轴向纬编间隔针织复合材料的模型，进行点冲击有限元模拟并与实验结果进行对比。
(4) 对不同参数进行敏感性分析，探究对点冲击响应的影响。
3. 研究意义本研究将为针织复合材料的动态响应研究提供一定的参考。
通过实验和有限元模拟的结合，不仅可以得到更全面和准确的数据，也能够探究不同因素对其动态响应的影响，为后续优化设计提供理论依据。
4. 研究方法本研究将采用点冲击实验和有限元模拟相结合的方法。
点冲击实验将在实验室中进行，通过实验数据记录针织复合材料的动态响应过程。
有限元模拟将基于实验数据，建立双轴向纬编间隔针织复合材料的模型，并进行点冲击有限元模拟。
5. 预期成果本研究的预期成果包括：(1) 不同样品的点冲击动态响应特点。
(2) 双轴向纬编间隔针织复合材料的点冲击有限元模拟结果。
(3) 对不同因素对点冲击响应的影响进行敏感性分析结果。
(4) 提出针织复合材料的动态响应优化设计建议。
以上为本研究开题报告的主要内容，仅供参考。
织物材料的力学行为模拟与分析织物作为一种常见的材料，广泛应用于服装、家居用品、工业制品等领域。
了解织物材料的力学行为对于设计和制造具有重要意义的产品至关重要。
在现代科技的推动下，利用计算机模拟和分析织物材料的力学行为已成为一种常见的方法。
一、织物的结构与力学行为织物的力学行为与其结构密切相关。
织物由纱线交织而成，纱线又由纤维组成。
纤维的材料、形状、强度等特性决定了织物的力学性能。
织物的结构包括纱线的密度、纱线的交织方式、纱线的拉伸方向等。
这些结构特性会影响织物的强度、弹性、抗磨损性等力学性能。
二、织物材料的力学行为模拟方法1. 数值模拟数值模拟是一种常见的方法，通过建立数学模型和使用计算机进行模拟计算，来预测织物材料的力学行为。
数值模拟可以基于有限元法、多体动力学等方法进行。
通过输入织物的结构参数和纤维的力学特性，可以模拟织物在受力时的变形、应力分布等情况，为产品设计和制造提供指导。
2. 实验测试实验测试是验证数值模拟结果的重要手段。
通过拉伸试验、磨损试验等实验方法，可以获取织物材料在不同条件下的力学性能数据。
这些数据可以用于校正和验证数值模拟的结果，提高模拟的准确性。
三、织物材料力学行为模拟与分析的应用1. 产品设计与优化通过模拟和分析织物材料的力学行为，可以为产品设计和优化提供依据。
例如，在设计一款服装时，可以模拟织物在不同穿着状态下的变形情况，以确保服装的舒适性和合身度。
在设计工业制品时，可以模拟织物在受力情况下的应力分布，以确保产品的结构强度和稳定性。
2. 材料选择与性能评估织物材料的力学性能对于不同应用领域的产品来说至关重要。
通过模拟和分析织物材料的力学行为，可以评估不同材料的性能优劣，选择最适合的材料。
例如，在汽车制造中，可以通过模拟和分析织物材料的抗撕裂性能、耐磨损性能等，选择适合车内装饰的织物材料。
3. 故障分析与改进在实际应用中，织物材料可能会出现破损、变形等故障。
通过模拟和分析织物材料的力学行为，可以帮助分析故障的原因，并提出改进措施。
用于三维机织物预成形变形预测的各向异性超弹性本构模型作者：刘闯黄天麟邸嘉男程晖梁彪来源：《航空科学技术》2024年第03期摘要：随着三维机织物逐渐广泛应用在航空发动机叶片、机匣等复杂曲面结构的制造方面，预测三维碳纤维机织物在曲面结构制造的预成形过程中的复杂变形行为对提升纤维结构的成形质量具有重要意义。
基于连续介质力学理论，本文提出一种各向异性超弹性本构模型描述三维机织物在成形过程中由于大变形所引起的各向异性力学变形行为。
通过三维机织物的变形试验，建立了应变能密度函数，获取了三维机织物材料参数，并通过偏轴拉伸、半球冲压预成形有限元仿真与试验对比，验证了本文提出的超弹性本构模型的有效性。
超弹性本构模型的提出可对三维机织物成形的有限元仿真模型与成形工艺优化设计起指导作用。
关键词：三维机织物；预成形；超弹性本构模型；有限元仿真模型中图分类号：V261.97 文献标识码：A DOI：10.19452/j.issn1007-5453.2024.03.004基金项目：航空科学基金（2020Z068053001）随着航空航天领域日益复杂的服役环境与结构形式，复合材料不仅需要提高结构强度、疲劳寿命、抗冲击性能等力学性能，还需要提高复合材料成形性能，以实现复合材料的复合结构制造[1-5]。
其中，航空航天领域中叶片、机匣等结构要求复合材料具有较高的结构强度、层间性能与疲劳韧性，进而提出了具有三维架构的机织复合材料，其形式主要包括三维角联锁编织复合材料、三维正交编织复合材料等[6-7]。
三维机织复合材料由于在材料的层间厚度方向新编织了增强纱，大大提高了其抗分层能力与抗冲击性能，成为理想的高性能结构材料。
三维机织复合材料的主要成形方式是树脂模塑传递成形（RTM），其中的预成形阶段是三维机织物产生变形的主要阶段，期间经历纤维变形、损伤、纤维体积分数与树脂渗透率的变化，进而对最终构件的力学性能产生关键影响。
在其预成形过程中三维机织物的变形行为较为复杂，为降低试验成本，需要提出合适的变形预测本构模型，预测三维机织物预成形过程中的变形行为。

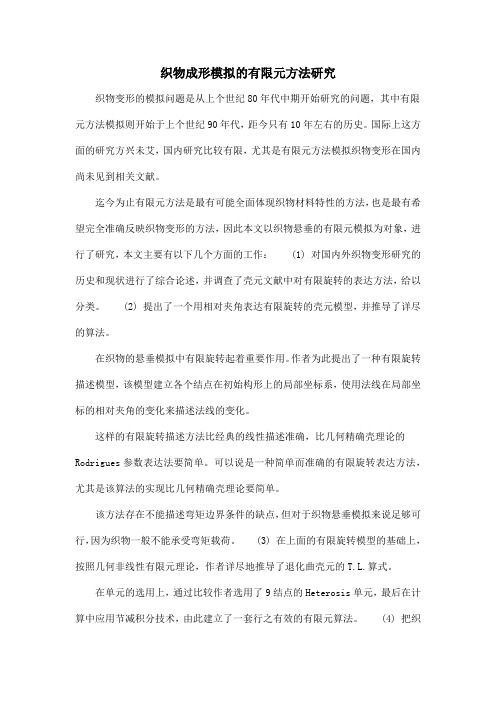

织物成形模拟的有限元方法研究织物变形的模拟问题是从上个世纪80年代中期开始研究的问题，其中有限元方法模拟则开始于上个世纪90年代，距今只有10年左右的历史。
国际上这方面的研究方兴未艾，国内研究比较有限，尤其是有限元方法模拟织物变形在国内尚未见到相关文献。
迄今为止有限元方法是最有可能全面体现织物材料特性的方法，也是最有希望完全准确反映织物变形的方法，因此本文以织物悬垂的有限元模拟为对象，进行了研究，本文主要有以下几个方面的工作： (1) 对国内外织物变形研究的历史和现状进行了综合论述，并调查了壳元文献中对有限旋转的表达方法，给以分类。
(2) 提出了一个用相对夹角表达有限旋转的壳元模型，并推导了详尽的算法。
在织物的悬垂模拟中有限旋转起着重要作用。
作者为此提出了一种有限旋转描述模型，该模型建立各个结点在初始构形上的局部坐标系，使用法线在局部坐标的相对夹角的变化来描述法线的变化。
这样的有限旋转描述方法比经典的线性描述准确，比几何精确壳理论的Rodrigues参数表达法要简单。
可以说是一种简单而准确的有限旋转表达方法，尤其是该算法的实现比几何精确壳理论要简单。
该方法存在不能描述弯矩边界条件的缺点，但对于织物悬垂模拟来说足够可行，因为织物一般不能承受弯矩载荷。
(3) 在上面的有限旋转模型的基础上，按照几何非线性有限元理论，作者详尽地推导了退化曲壳元的T.L.算式。
在单元的选用上，通过比较作者选用了9结点的Heterosis单元，最后在计算中应用节减积分技术，由此建立了一套行之有效的有限元算法。
(4) 把织物作为连续介质，探讨了其本构关系的建立问题。
假定织物是线弹性的，且是均匀正交异性材料，建立了织物的正交异性本构关系，并讨论了其中的弹性模量的选取问题。
指出应该选用织物的弯曲刚度推导出的弹性模量作为本构中的弹性模量，而不是实测的弹性模量。
另外讨论了织物的泊松比对其悬垂变形的影响问题，指出正常范围内的泊松比对织物的悬垂变形影响不大。
超高分子量聚乙烯平纹织物的穿刺冲击模拟与响应分析邹画眉;刘新金;谢春萍;苏旭中;徐伯俊【摘要】运用有限元方法对带刃刀具刺穿超高分子量聚乙烯平纹织物的冲击过程进行数值模拟,并通过准静态实验验证有限元模型的有效性.通过给出布面刺破效果的数值仿真模拟,对织物刺穿过程中的纱线的应力应变分布进行分析,得到冲击系统的能量变化规律.数值模拟结果指出:刀刺织物过程中,刀具的能量主要转化为织物的弹性应变能,其余为塑性耗散能和摩擦耗散能;纱线破坏以剪切断裂为主;平纹织物的弹性回复性能有助于抵抗刀具的冲击,增强其抗剪切性能是提高防刺性能的关键.【期刊名称】《丝绸》【年(卷),期】2019(056)006【总页数】6页(P46-51)【关键词】有限元;平纹织物;穿刺;准静态实验;能量【作者】邹画眉;刘新金;谢春萍;苏旭中;徐伯俊【作者单位】江南大学生态纺织教育部重点实验室,江苏无锡214122;江南大学生态纺织教育部重点实验室,江苏无锡214122;江南大学生态纺织教育部重点实验室,江苏无锡214122;江南大学生态纺织教育部重点实验室,江苏无锡214122;江南大学生态纺织教育部重点实验室,江苏无锡214122【正文语种】中文【中图分类】TS101.923柔性织物和纺织结构复合材料因其质轻柔软、高强耐冲击的特点被广泛运用在特种防护织物，如击剑服、防刺防弹服的研发上[1-2]，其中最典型的代表就是纤维增强复合材料。
而纤维增强体在纤维增强复合材料中提供材料的强度和刚度，起主要作用[3-4]，因此，对于增强体的力学研究和抗冲击性能预测颇为重要。
利用有限元模拟计算纤维增强体在冲击下的力学响应，一方面避免了制作大量的试样，降低了生产成本；另一方面能够更细致深入地分析纺织结构的力学响应，这是单纯进行力学实验所不能达到的，因而成为了当下的研究热点。
有限元分析包括建模、材料属性赋予、建立分析步、设置相互作用、划分网格、施加载荷与边界条件、提交任务与可视化分析等步骤[5]。
双轴向纬编间隔针织复合材料点冲击动态响应及有限元模拟在工程应用中经常遇到冲击载荷,由于复合材料在冲击载荷下的力学性能和准静态下的力学性能有较大差异,所以研究复合材料的冲击响应十分必要。
双轴向纬编间隔针织复合材料是一种全新的三维纺织结构复合材料,在传统的纬编间隔针织结构的基础上引入了经纱和纬纱,从而提高了材料的平面拉伸强度和刚度。
连接纱连接上下层针织结构,提高了材料的层间剪切强度,并能保证上下层
之间没有滑移。
双轴向纬编间隔针织复合材料具有良好的抗冲击性能和能量吸收性能。
本课题运用试验和有限元模拟来研究不同冲击速度下的双轴向纬编间隔针
织复合材料圆板的动态响应,准静态和动态冲击试验分别在MTS材料试验机和SHPB装置上进行。
通过试验,得出材料在冲击载荷下的载荷-位移曲线,进而分析其能量吸收和动态响应。
应力波在Hopkinson杆中的传递是多次入射与反射的过程,每次入射都有一部分能量被复合材料吸收。
随着冲击速度的增大,材料的破坏载荷和破坏变形增大,能量吸收也随之增大,且纬向破坏程度比经向严重。
在冲击载荷下,复合材料的破坏模式为背面基体开裂;而在准静态试验中,破坏模式为纤维拉伸和抽拔。
本课题建立了三维针织复合材料的单胞模型,利用有限元软件ABAQUS并结合用户材料子程序进行准静态和冲击载荷下的有限元模拟。
试验结果与有限元模拟结果比较,具有较好的一致性,表明该单胞模型用于
三维针织复合材料结构的可行性,以及用户子程序用于有限元计算的有效性。
