大变形问题的有限元分析

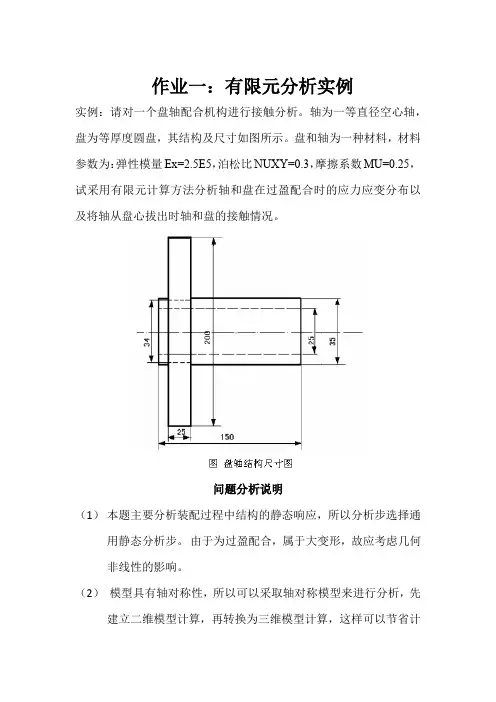

作业一：有限元分析实例实例：请对一个盘轴配合机构进行接触分析。

轴为一等直径空心轴，盘为等厚度圆盘，其结构及尺寸如图所示。

盘和轴为一种材料，材料参数为：弹性模量Ex=2.5E5，泊松比NUXY=0.3，摩擦系数MU=0.25，试采用有限元计算方法分析轴和盘在过盈配合时的应力应变分布以及将轴从盘心拔出时轴和盘的接触情况。

问题分析说明（1）本题主要分析装配过程中结构的静态响应，所以分析步选择通用静态分析步。

由于为过盈配合，属于大变形，故应考虑几何非线性的影响。

（2）模型具有轴对称性，所以可以采取轴对称模型来进行分析，先建立二维模型计算，再转换为三维模型计算，这样可以节省计算时间。

分析过程由两个载荷步组成, 第一个载荷步为过盈分析, 求解过盈安装时的情况。

第二个载荷步为将轴从盘心拔出时的接触分析, 分析在这个过程中盘心面和轴的外表面之间的接触应力。

它们都属于大变形问题, 属于非线性问题。

在分析时需要定义一些非线性选项来帮助问题的收敛。

（3）接触面之间有很大的相对滑动，所以模型要使用有限滑移。

模型建立的分析说明（1）进定义单元类型此项实例分析的问题中涉及到大变形, 故选用So li d185 单元类型来建立本实例入部件模块，的模型。

盘轴接触问题属于面面接触, 目标面和接触面都是柔性的,将使用接触单元T ARGET 170 和CO NTAT17 4来模拟接触面。

分别创建名为为part1、part2的部件。

（2）定义材料属性，在线性各向同性材料属性对话框中的EX (弹性模量) 文本框中输入 2 . 5E5,PRX Y (泊松比) 文本框中输入0 . 3,并将定义的材料属性赋予给part1和part2。

如下图所示。

（3）进入装配模块，创建两者间的装配关系。

（4）进入分析步模块定义名为step1和step2的两个分析步。

（5）进入相互作用模块，创建相互作用属性，设置摩擦系数；然后定义接触关系。

如下图所示。

（6）进入载荷模块，创建边界条件，依次定义名为BC -2（类型为：完全固定）、BC -3（类型为：位移/转角，约束U1、UR3），分析步均为Initial 。

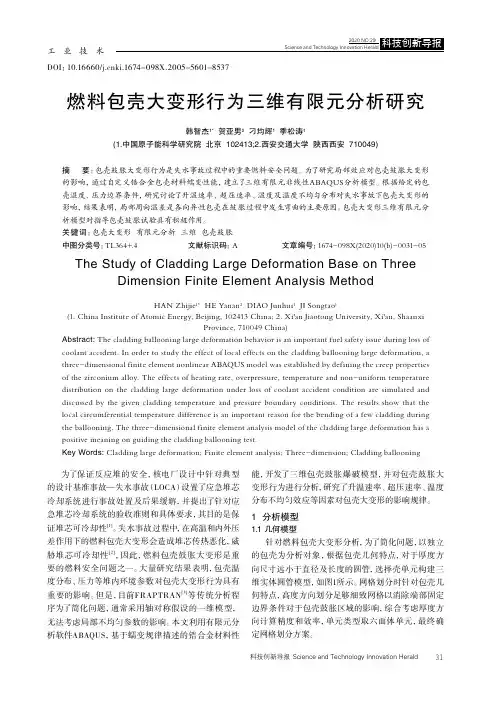

DOI：10.16660/ki.1674-098X.2005-5601-8537燃料包壳大变形行为三维有限元分析研究韩智杰1* 贺亚男2 刁均辉1 季松涛1(1.中国原子能科学研究院 北京 102413;2.西安交通大学 陕西西安 710049)摘 要：包壳鼓胀大变形行为是失水事故过程中的重要燃料安全问题。

为了研究局部效应对包壳鼓胀大变形的影响，通过自定义锆合金包壳材料蠕变性能，建立了三维有限元非线性ABAQUS分析模型。

根据给定的包壳温度、压力边界条件，研究讨论了升温速率、超压速率、温度及温度不均匀分布对失水事故下包壳大变形的影响，结果表明，局部周向温差是各向异性包壳在鼓胀过程中发生弯曲的主要原因。

包壳大变形三维有限元分析模型对指导包壳鼓胀试验具有积极作用。

关键词：包壳大变形 有限元分析 三维 包壳鼓胀中图分类号：TL364+.4 文献标识码：A 文章编号：1674-098X(2020)10(b)-0031-05 The Study of Cladding Large Deformation Base on Three Dimension Finite Element Analysis MethodHAN Zhijie1* HE Yanan2 DIAO Junhui1 JI Songtao1(1. China Institute of Atomic Energy, Beijing, 102413 China; 2. Xi'an Jiaotong University, Xi'an, ShaanxiProvince, 710049 China)Abstract: The cladding ballooning large deformation behavior is an important fuel safety issue during loss of coolant accident. In order to study the effect of local effects on the cladding ballooning large deformation, a three-dimensional finite element nonlinear ABAQUS model was established by defining the creep properties of the zirconium alloy. The effects of heating rate, overpressure, temperature and non-uniform temperature distribution on the cladding large deformation under loss of coolant accident condition are simulated and discussed by the given cladding temperature and pressure boundary conditions. The results show that the local circumferential temperature difference is an important reason for the bending of a few cladding during the ballooning. The three-dimensional finite element analysis model of the cladding large deformation has a positive meaning on guiding the cladding ballooning test.Key Words: Cladding large deformation; Finite element analysis; Three-dimension; Cladding ballooning为了保证反应堆的安全，核电厂设计中针对典型的设计基准事故—失水事故（LOCA）设置了应急堆芯冷却系统进行事故处置及后果缓解，并提出了针对应急堆芯冷却系统的验收准则和具体要求，其目的是保证堆芯可冷却性[1]。

有限元分析方法有限元分析是一种工程数值分析方法，它通过将复杂的结构分割成许多小的有限元素，然后利用数学方法对这些元素进行计算，最终得出整个结构的应力、变形等物理量。

有限元分析方法在工程设计、材料研究、结构优化等领域有着广泛的应用。

有限元分析方法的基本思想是将一个连续的结构分割成有限个小的单元，每个单元都是一个简单的几何形状，比如三角形、四边形等。

然后在每个单元内部建立一个数学模型，利用数学方法对这些单元进行计算，最终将它们组合起来得到整个结构的应力、变形等物理量。

有限元分析方法的核心是建立数学模型。

在建立数学模型的过程中，需要考虑结构的材料性质、边界条件、加载情况等因素。

通过合理地选择单元类型、网格划分、数学模型等参数，可以得到准确的分析结果。

有限元分析方法的优点之一是可以处理复杂的结构。

由于有限元分析方法将结构分割成小的单元，因此可以处理各种复杂的结构，比如曲面、异形、空腔等。

这使得有限元分析方法在工程设计中有着广泛的应用。

另外，有限元分析方法还可以进行结构优化。

通过改变单元类型、网格划分、边界条件等参数，可以对结构进行优化，使得结构在满足强度、刚度等要求的前提下，尽可能地减小材料消耗，降低成本。

当然，有限元分析方法也有一些局限性。

比如，在处理非线性、大变形、大变位等问题时，需要考虑材料的非线性特性、接触、接触、摩擦等效应，这会增加分析的复杂度。

另外，有限元分析方法的结果也受到网格划分、单元类型等参数的影响，需要谨慎选择这些参数。

总的来说，有限元分析方法是一种强大的工程数值分析方法，它在工程设计、材料研究、结构优化等领域有着广泛的应用。

通过合理地建立数学模型、选择合适的参数，可以得到准确的分析结果，为工程设计和科学研究提供有力的支持。

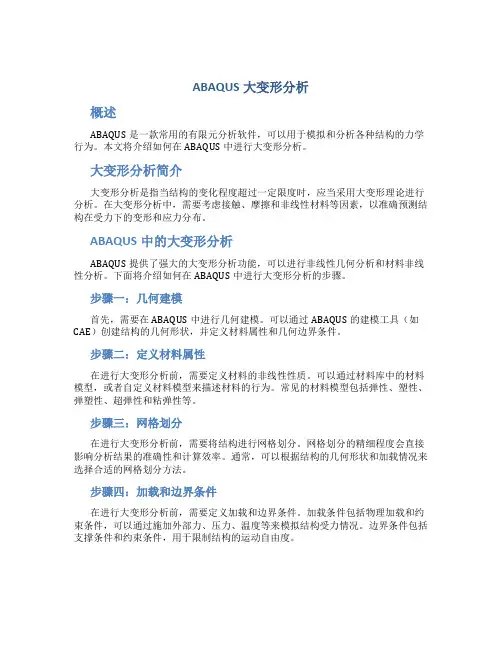

ABAQUS大变形分析概述ABAQUS是一款常用的有限元分析软件，可以用于模拟和分析各种结构的力学行为。

本文将介绍如何在ABAQUS中进行大变形分析。

大变形分析简介大变形分析是指当结构的变化程度超过一定限度时，应当采用大变形理论进行分析。

在大变形分析中，需要考虑接触、摩擦和非线性材料等因素，以准确预测结构在受力下的变形和应力分布。

ABAQUS中的大变形分析ABAQUS提供了强大的大变形分析功能，可以进行非线性几何分析和材料非线性分析。

下面将介绍如何在ABAQUS中进行大变形分析的步骤。

步骤一：几何建模首先，需要在ABAQUS中进行几何建模。

可以通过ABAQUS的建模工具（如CAE）创建结构的几何形状，并定义材料属性和几何边界条件。

步骤二：定义材料属性在进行大变形分析前，需要定义材料的非线性性质。

可以通过材料库中的材料模型，或者自定义材料模型来描述材料的行为。

常见的材料模型包括弹性、塑性、弹塑性、超弹性和粘弹性等。

步骤三：网格划分在进行大变形分析前，需要将结构进行网格划分。

网格划分的精细程度会直接影响分析结果的准确性和计算效率。

通常，可以根据结构的几何形状和加载情况来选择合适的网格划分方法。

步骤四：加载和边界条件在进行大变形分析前，需要定义加载和边界条件。

加载条件包括物理加载和约束条件，可以通过施加外部力、压力、温度等来模拟结构受力情况。

边界条件包括支撑条件和约束条件，用于限制结构的运动自由度。

步骤五：定义分析类型在进行大变形分析前，需要选择适当的分析类型。

ABAQUS提供了多种分析类型，包括静态分析、动态分析、模态分析和热力学分析等，可以根据具体需求选择合适的分析类型。

步骤六：运行分析在完成所有前期准备工作后，可以运行分析。

在分析过程中，ABAQUS会根据定义的模型和加载条件来计算结构的变形和应力分布。

分析完成后，可以查看分析结果，并进行后续处理和分析。

总结通过以上步骤，我们可以在ABAQUS中进行大变形分析，并准确预测结构在受力下的变形和应力分布。

机械设计中有限元分析的几个关键问题机械设计中的有限元分析是一种常用的分析工具，可以用来评估和优化机械结构的性能和可靠性。

进行有限元分析时需要注意一些关键问题，以确保分析的准确性和可靠性。

下面将介绍几个与有限元分析相关的关键问题。

是网格划分的问题。

有限元分析是基于将待分析的结构离散化为小的有限元单元来进行的，因此网格划分对于分析的准确性和计算效率起着至关重要的作用。

在进行网格划分时，需要注意保持单元之间的一致性和连续性，合理安排单元尺寸，尽量减少网格的畸变和奇异性。

对于复杂结构，还需要注意在关键部位增加足够的单元，以保证准确分析该部位的应力和变形。

是边界条件的设定问题。

在进行有限元分析时，需要明确定义结构的边界条件，即结构与外界的约束关系。

边界条件的设定直接影响分析的结果，因此需要根据实际情况合理设定。

对于静态问题，边界条件通常包括结构的约束和外载荷，需要根据结构的实际约束情况确定。

而对于动态问题，还需要考虑结构的初始条件和动态载荷，以及与结构相连接的其他部件的相互作用。

第三个关键问题是材料力学性质的模型选择。

有限元分析中常用的材料力学模型有线性弹性模型、非线性弹性模型、塑性流动模型等。

在选择材料模型时，需要根据材料的实际性质来确定。

对于大变形、高强度和高温等情况，可能需要采用非线性模型。

而对于金属材料的塑性分析，可能需要采用塑性流动模型。

选择合适的材料模型可以提高分析的准确性和可靠性。

另外一个关键问题是质量检查和网格收敛性分析。

质量检查是指对网格进行质量评估，主要包括网格形状、单元质量、网格畸变等方面的评估。

合理的网格质量对于分析的准确性起着重要的作用，因此在进行有限元分析之前，需要对网格进行质量检查，修复低质量的单元或进行网格优化。

还需要对分析结果进行网格收敛性分析，即通过逐步细化网格，观察分析结果是否收敛。

只有在分析结果收敛时才能认为分析是可靠的。

最后一个关键问题是结果的解释和验证。

有限元分析得到的结果需要进行解释和验证，以确保分析结果的可靠性。

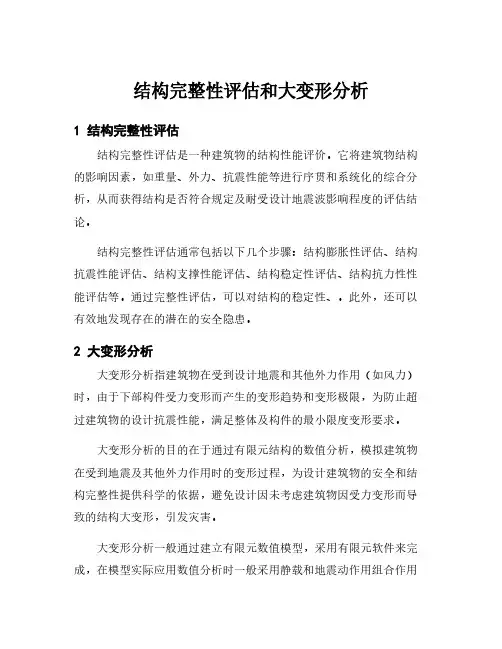

结构完整性评估和大变形分析
