光缆线路设计说明

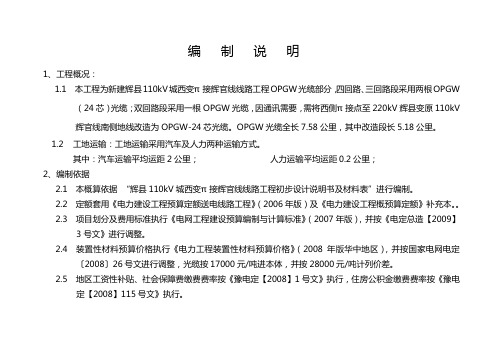

编制说明1、工程概况：1.1 本工程为新建辉县110kV城西变π接辉官线线路工程OPGW光缆部分，四回路、三回路段采用两根OPGW（24芯）光缆；双回路段采用一根OPGW光缆，因通讯需要，需将西侧π接点至220kV辉县变原110kV辉官线南侧地线改造为OPGW-24芯光缆。

OPGW光缆全长7.58公里，其中改造段长5.18公里。

1.2工地运输：工地运输采用汽车及人力两种运输方式。

其中：汽车运输平均运距2公里；人力运输平均运距0.2公里；2、编制依据2.1 本概算依据“辉县110kV城西变π接辉官线线路工程初步设计说明书及材料表”进行编制。

2.2 定额套用《电力建设工程预算定额送电线路工程》（2006年版）及《电力建设工程概预算定额》补充本。

2.3 项目划分及费用标准执行《电网工程建设预算编制与计算标准》（2007年版），并按《电定总造【2009】3号文》进行调整。

2.4 装置性材料预算价格执行《电力工程装置性材料预算价格》（2008年版华中地区），并按国家电网电定…2008‟26号文进行调整，光缆按17000元/吨进本体，并按28000元/吨计列价差。

2.5 地区工资性补贴、社会保障费缴费费率按《豫电定【2008】1号文》执行，住房公积金缴费费率按《豫电定【2008】115号文》执行。

2.6 定额材机费调整按《国家电网电定【2011】9号文》执行。

2.7 勘察设计费和监理费按《国家电网电定【2010】7号文》执行。

3、有关费用的编制办法：3.1 基本预备费按2.5％计列。

3.2 建设期贷款利息的年利率为7.05%，20%资本金不作为计算基数；按定额工期计算。

4、本工程概算总额为34.1万元。

其中：本体投资 17.4万元 2.30万元/千米静态投资 33.7万元 4.45万元/千米动态投资 34.1万元 4.50万元/千米。

光缆工程施工组织设计方案一、编制依据1. 设计文件：本工程的设计图纸、技术说明书、施工图等。

2. 规范标准：国家和行业现行的光缆施工及验收标准。

3. 合同文件：工程合同、施工组织设计合同要求等。

4. 施工现场实际情况：工程地点、地形地貌、交通状况、施工资源等。

二、工程概况1. 工程名称：XXX光缆工程。

2. 工程地点：XXX地区。

3. 工程内容：光缆线路铺设、光缆接头盒安装、光缆接头处理等。

4. 工期要求：XXX天。

5. 工程质量：一次性验收合格。

三、施工总体部署1. 施工组织结构：建立项目管理体系，明确项目经理、技术负责人、施工队伍等职责和任务。

2. 施工顺序：按照光缆线路规划、施工准备、光缆铺设、接头处理、验收等顺序进行。

3. 施工进度计划：根据工程量和工期要求，制定详细的施工进度计划，确保工程按时完成。

四、施工方案及技术措施1. 光缆线路铺设：根据设计图纸和施工规范，采用正确的铺设方法，确保光缆的质量和可靠性。

2. 光缆接头盒安装：按照接头盒的安装要求，正确安装光缆接头盒，保证接头盒的牢固和密封。

3. 光缆接头处理：采用专业设备和方法进行光缆接头处理，确保接头质量符合标准要求。

五、质量保证体系及措施1. 质量管理体系：建立完善的质量管理体系，明确质量管理职责和流程，确保工程质量。

2. 质量控制措施：加强施工现场质量控制，严格执行施工工艺和质量标准，做好施工记录和验收工作。

3. 质量检测：对施工过程中的关键部位进行质量检测，确保工程质量符合设计要求。

六、安全生产管理体系及措施1. 安全生产责任制：明确项目经理、安全员、施工队伍等的安全职责，确保安全生产。

2. 安全培训和教育：对施工人员进行安全培训和教育，提高安全意识，遵守安全规定。

3. 施工现场安全管理：加强施工现场的安全管理，设置安全警示标志，防止安全事故的发生。

七、环境保护、水土保持保证体系及措施1. 环境保护措施：遵守国家和地方的环境保护法律法规，采取有效措施减少施工对环境的影响。

光缆敷设方法1 一般规定1.1 光缆的弯曲半径应不小于光缆外径的15倍，施工过程中不应小于20倍。

1.2 布放光缆的牵引力应不超过光缆允许张力的80%。

瞬间最大牵引力不得超过光缆允许张力的100%。

主要牵引应加在光缆的加强件（芯）上。

1.3 光缆牵引端头可以预制也可以现场制作。

直埋或水底铠装光缆，可作网套或牵引端头。

1.4 为防止在牵引过程中扭转损伤光缆，牵引端头与牵引索之间应加入转环。

1.5 布放光缆时，光缆必须由缆盘上方放出并保持松弛弧形。

光缆布放过程中应无扭转，严禁打小圈，浪涌等现象发生。

1.6 光缆布放采用机械牵引时，应根据牵引长度、地形条件、牵引张力等因素选用集中牵引、中间辅助牵引或分散牵引等方式。

1.7 机械牵引用的牵引机应符合下列要求：1.7.1 牵引速度调节范围应在0~20m/min，调节方式应为无极调速；1.7.2 牵引张力可以调节，并具有自动停机性能，即当牵引力超过规定值时，能自动发出警告并停止牵引。

1.8 布放光缆，必须严密组织并有专人指挥。

牵引过程中应有良好联络手段。

禁止未经训练的人员上岗和无联络工具的情况下作业。

1.9 光缆布放完毕，应检查光纤是否良好。

光缆端头应密封防潮处理，不得浸水。

2 管道光缆2.1 管道光缆敷设前应做好下列准备。

2.1.1 按设计核对光缆占用的管孔位置；2.1.2 在同路由上选用的孔位不宜改变，如变动或拐弯时，应满足光缆弯曲半径的要求；2.1.3 所用管孔必须清刷干净。

2.2 人工布放光缆时每个人孔应有人值守；机械布放光缆时拐弯人孔应有人值守。

2.3 光缆穿入管孔或管道拐弯或有交叉时，应采用导引装置或喇叭口保护管，不得损伤光缆外护层。

根据需要可在光缆周围涂中性润滑剂。

2.4 光缆一次牵引长度一般不大于1000m，超长时应采取8字分段牵引或中间加辅助牵引。

2.5 光缆布放后，应由专人统一指挥，逐个人孔地将光缆放置在规定的托板上，并应留适当余量避免光缆绷得太紧。

OPGW及ADSS光缆线路设计李叔昆编2012年12月目录一、光纤通信基本概念1.基本概念2.光纤通信系统的基本组成3.光纤类型4.光纤的传输特性5.光纤的标准二、OPGW-光缆复合架空地线设计1.特点2.结构及分类3.地线与OPGW的分流4.OPGW的力学计算5.OPGW的防震设计6.OPGW的配盘计算7.OPGW的金具8.进入机房导引光缆9.OPGW的造价三、ADSS全介质自承式光缆线路设计1.特点2.结构3.应用中的注意问题4.标准及设计技术规定5.Adss光缆设计要点附表一、光纤通信基本概念1. 基本概念光纤通信是以光为载波，以光纤为传输介质的通信方式。

波长约0.8～1.8μm,频率约300 THz。

（T－1012）光纤的材料：绝缘的石英（SiO2)光纤通信的优点：a) 频带宽，传输容量大；b) 损耗小，中继距离长；c) 质量轻，体积小；d) 不受各种电磁场的干扰；e) 保密性能好，无法窃听；f) 节约金属材料，石英（SiO2)地球上广泛分布，用不完。

2. 光纤通信系统的基本组成光纤通信在通信网、广播电视网、计算机网络中得到广泛的应用。

3. 光纤的类型光纤类型分多膜光纤和单模光纤。

多膜光纤：容量小，适用于短距离系统。

单模光纤：容量大，适用于长距离系统。

工程中基本上用单模光纤。

4. 光纤的传输特性1）光信号经过光纤传输后，要产生损耗和畸变（失真）。

2）产生信号畸变的主要原因是光纤中存在色散。

（由于不同成分光的时间延迟不同，而产生的一种物理效应）。

3）损耗和色散是光纤最重要的传输特性。

损耗限制了系统传输的距离，色散限制了系统传输的容量。

4）损耗的最低理论极限为0.149db/km 。

5. 光纤的标准电信号输入光信号输出光信号输入电信号输出1) 制定光纤标准的国际组织有：国际电信联盟（ITU－T）国际电工委员会（IEC）2) 主要的标准有a)G.652:单模光纤，波长1.31μm,衰耗为0.35，用于一般长度的线路，价格低。

光缆线路工程施工规一、电杆安装1、为了确保架空光缆线路的安全、稳定、可靠，一般要求杆路离开水渠10m以外，离开县道、省道20m以外，离开国道、高速公路50m以外，当与其它通信杆路平行靠近时，一般应保持有10m的有效间距，与其它管线、直埋线路应保持3米的距离，一些公路和铁路等可根据实际地形选用杆高，杆高选用必须符合架空光缆线路最低线条及跨越其它建筑物的最小垂直净距标准，架空线路与其他电力交叉跨越平行时的间隔距离的要求详见下表：于17.5条）。

当线路路由受地形或其它障碍物的原因杆档距离在120米以上，按长杆档考虑装置辅助吊线，应选用9米以上的电杆；当杆挡距离小于120米以下时，应考虑选用8米以上的电杆；4、角杆应在线路转角点移10-15cm，因地形限制装设撑杆的角杆可不移，吊线收紧后，角杆应向拉线方向倾斜半个杆梢左右；终端杆竖立后应向拉线侧倾斜10-20cm；5、直线杆路的电杆位置应在线路路由中心线上，电杆中心线在路由中心线的左右偏差应不大5cm，电杆本身应上下垂直，不允许有眉毛或“∽”弯；6、电杆埋深必须符合下表要求：9、电杆杆号必须面朝公路，并按照光缆线路A端到B端的方向递增编号，字体为白底黑色宋体，最下面字体距地面2.5米。

具体要求及杆号模板如下：二、拉线安装1、角杆拉线抱箍应装在吊线上面间距为10cm；终端拉线与吊线共用一个抱箍，距杆梢50cm，特殊情况下不能小于25cm。

2、杆上需装设两条吊线时，终端杆两个拉线抱箍间距为40cm；3、双方拉线抱箍应装在吊线下面10cm；四方拉线顺拉抱箍应装在吊线下面10cm，侧拉线抱箍应装在四方拉顺拉线下面10cm；4、拉线上把采用卡固法，使用三个U形卡子(即钢丝扣)各间距为100mm，再隔150mm采用3.0铁线另缠封尾5圈，具体做法详见下图：5、拉线中把采用另缠法，封尾可使用3.0铁线另缠封尾5圈，具体规格及做法详见下表图（单位：mm）、一般情况下制作拉线材料选用镀锌钢绞线，角杆拉线和终端拉线均采用比吊线7、当转角杆的角深大于15m时，应装设两条终端拉线；当转角杆的角深大于15m 时装设两条拉线，每条拉线分别装在对应的线条力方向的反侧，两条拉线出土点应相互移30cm-45cm之间；8、一般情况下，在直线段每隔8根电杆设一处双方拉，每隔16根电杆设一处四方拉；9、地锚钢柄出土长度为300mm，允许偏差50mm，拉线地锚的实际出土点与规定出土点之间的偏移不大于50 mm，地锚的出土斜槽应与拉线上把成直线；10、拉线地锚应按要求埋设端正，不得偏斜，地锚的拉线盘应与拉线垂直，出土点与地面倾斜呈45度。

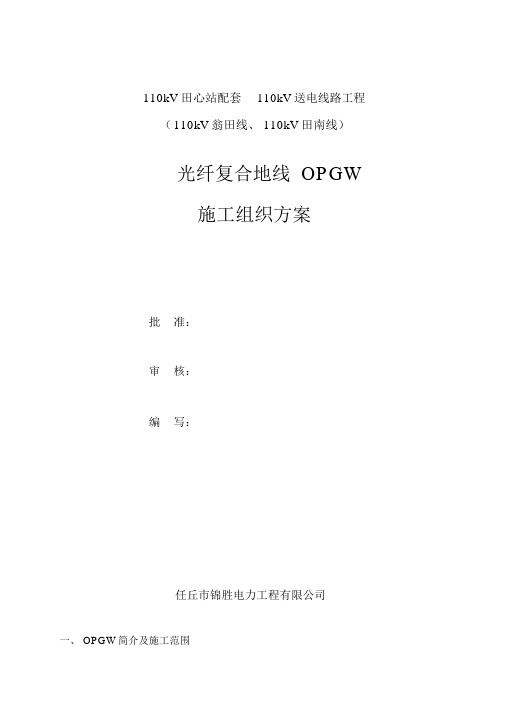

110kV 田心站配套110kV 送电线路工程（110kV 翁田线、 110kV 田南线）光纤复合地线 OPGW施工组织方案批准：审核：编写：任丘市锦胜电力工程有限公司一、 OPGW简介及施工范围本工程从 110kV 田心变电站出发，一回沿新建的110kV 翁田线输电线路架设 24 芯 OPGW光缆至 220kV 翁江站，另一回沿新建的 110kV 田南输电线路架设 24芯 OPGW光缆至 110kV南龙站。

从 110kV 田心站至 220kV翁江站的110kV 翁田线线路长 22.565km，从 110kV 田心站至 110kV 南龙变电站的 110kV 田南线线路长 13.505km 其中新建双回路 5.125km（双回路部分 110kV 田南线与110kV 翁田线同塔架设，杆号为 N1－N17），共有 96 基铁塔（翁田线有 69 基铁塔，田南线有 27 基铁塔）。

根据本工程设计图纸总的部分的 473－ B11A021S-U0101-23、 473－B11A021S-U0101-23 OPGW光缆架设示意图，本线路由田心变电站的出线构架起一条至 220kV 翁江站翁田线进出线构架，另一条至 110kV 南龙站田南线出线构架。

本光缆工程架设位臵如图 1 所示。

110kV田心变电站备用备用南龙构架翁江构架备用C B A C B AN1JGU3(15)N17JGU3(18)翁田线OPGW光缆往N18往JG1(18)南翁龙江站站线线路田南线 OPGW光缆路前前进进方方向向N38N71JG3(18)JGU3(27)GJX －50地线GJX－50地线N44N72 JGU3(18)JG3(15)C B A A B C110kV南龙变电站220kV翁江变电站翁田线构架田南线构架图 1施工范围和光缆配盘： 110kV 翁田线 OPGW光缆订货总长 24800 米，共分8 个缆盘。

110kV 田南线 OPGW光缆订货总长 15000 米（不含进站管道光缆），共分 5 个缆盘。

浙江移动本地传输网光缆线路工程（2009单项）温州至乐清册甸岭-岭头光缆线路工程一阶段设计华信邮电咨询设计研究院有限公司二○○九年二月浙江移动本地传输网光缆线路工程（2009单项）温州至乐清册甸岭-岭头光缆线路工程一阶段设计公司总经理：公司总工程师：设计负责人：设计人员：概（预）算审核人：概（预）算编制人：设计编号：建设单位：设计单位：华信邮电咨询设计研究院有限公司设计文件分发表工程名称：目录一.设计说明 (1)1概述 (1)1.1工程概况 (1)1.2设计依据 (1)1.3设计范围及分工 (1)1.4主要工作量表 (1)2工程投资与技术经济指标 (2)3光缆线路路由 (2)3.1路由选择原则 (3)3.2光缆敷设方式选择原则 (3)3.2.1 架空光缆敷设 (3)3.2.2管道光缆敷设 (3)3.2.3直埋光缆敷设 (3)3.2.4桥上光缆敷设 (3)3.2.5水底光缆敷设 (4)3.2.6本工程光缆敷设 (4)3.3光缆线路具体路由 (4)4主要设计标准和技术措施 (4)4.1光缆中的光纤 (4)4.2光缆 (5)4.3光缆接头盒 (6)4.4光缆线路建筑 (6)4.4.1光缆线路建筑的一般要求 (6)4.4.2架空杆路安装 (7)4.4.3架空光缆敷设 (10)4.4.4管道光缆敷设 (11)4.4.5墙壁光缆敷设 (11)4.4.6局（站）内光缆敷设 (12)4.4.7光缆余留 (13)4.4.8光缆接续 (13)4.4.9光缆线路施工及验收指标 (14)4.4.10纤芯分配原则 (14)4.5光缆线路的保护措施 (15)4.5.1防机械损伤 (15)4.5.2防机械损伤 (15)4.5.3防雷 (15)5其他需要说明的问题 (16)二.预算说明 (17)1预算编制 (17)1.1概述 (17)1.2预算编制依据 (17)1.3有关费用及费率的取定 (17)一.设计说明1概述1.1工程概况浙江移动省内干线传输网、地区骨干层传输网前期工程已组建完成，解决了浙江省内各地区移动交换中心（MSC）至本省移动汇接交换中心（TMSC）间、地区内各地市、县BSC至MSC间传输通道，本工程结合省内干线传输网、地区骨干层传输网和各地区局间传输网的建设，进一步解决各县市（BTS）和BSC之间的传输。

目录一、设计说明 (1)1.概述 (1)1.1 工程概况 (1)1.2 设计依据 (1)1.3 主要工程量 (1)1.4 设计范围及分工 (1)2.光缆线路路由 (2)2.1 路由选择原则 (2)2.2光缆敷设方式选择原则 (2)2.3 路由走向 (2)3.光缆结构及主要技术指标 .................................................... 错误！未定义书签。

3.1 G.652光纤的主要要求................................................ 错误！未定义书签。

3.2 光缆............................................................................... 错误！未定义书签。

3.3 光缆接头盒的主要技术要求....................................... 错误！未定义书签。

3.4 光缆验收指标............................................................... 错误！未定义书签。

4.主要设计标准和技术措施 (2)4.1 光缆线路敷设............................................................... 错误！未定义书签。

4.2 光缆线路防护和措施 (6)5.维护体制 (6)5.1 维护方式与机构设置 (6)6.其它需要说明的问题 (6)二、预算说明 (7)1.预算编制说明 (7)1.1预算编制依据 (7)1.2有关费率及费用的取定 (7)1.3预算中需说明的问题 (8)1.4投资与技术经济指标 (8)三、图纸 (8)3.1 莲花县良坊电信所-邑田新基站……………………ZPX2010-03-SXG-08-01(01~05) 3.2 莲花县路口电信所-路口东湖CDMA基站…………ZPX2010-03-SXG-08-02(01~04) 3.3 莲花县冽源塘头-坊楼山口……………………ZPX2010-03-SXG-08-03(01~02) 3.4 莲花县洌源基站-洌源瑭头……………………ZPX2010-03-SXG-08-04(01~04) 3.5 莲花县高洲到高滩新建基站……………………ZPX2010-03-SXG-08-05(01~05) 3.6 莲花县坊楼山口到坊楼电信所…………………ZPX2010-03-SXG-08-06(01~05) 3.7 莲花县升坊电信所-下南湾……………………ZPX2010-03-SXG-08-07(01~06) 3.8 莲花县花园里-下南湾……………………ZPX2010-03-SXG-08-08(01~09) 3.9 莲花县路口东湖-路口阳春基站……………………ZPX2010-03-SXG-08-09(01~03) 3.10 莲花县荷塘电信所-荷塘安泉村……………………ZPX2010-03-SXG-08-10(01~09) 3.11 莲花县新棚下基站-六市横塘……………………ZPX2010-03-SXG-08-11(01~10) 3.12 莲花县高洲高滩到冲仔里……………………ZPX2010-03-SXG-08-12(01~07) 3.13 莲花县六市横塘新建基站到西坑…………………ZPX2010-03-SXG-08-13(01~07) 3.14 莲花县垒里冲基站-月亮湾直放站…………………ZPX2010-03-SXG-08-14(01~02) 3.15 莲花县神泉机房-神泉下泥冲……………………ZPX2010-03-SXG-08-15(01~05) 3.16 莲花县神泉下泥冲基站-湖田基站…………………ZPX2010-03-SXG-08-16(01~05) 3.17 莲花县棋盘山-神泉陇上直放站……………………ZPX2010-03-SXG-08-17(01~04) 3.18 莲花县永坊基站-神泉永垅……………………ZPX2010-03-SXG-08-18(01~03) 3.19 莲花县长曲湾新建基站站……………………ZPX2010-03-SXG-08-01(01~02) 3.20 莲花县下坊清塘祠基站……………………ZPX2010-03-SXG-08-01(01~02)一、设计说明1.概述本工程为2010年萍乡电信莲花县C网成环光缆新建工程，本设计为一阶段设计。

电缆光缆设计说明随着科技的不断进步，电缆和光缆已经成为了现代通信的基础设施。

电缆和光缆的设计需要考虑许多因素，如材料选择、受力和环境的限制等。

下面是一份关于电缆和光缆设计的说明。

一、电缆设计1.材料选择电缆中最重要的部件是导体，它需要选择合适的导体材料，如铜、铝、铜包铝等，以便保证电缆的传输性能。

除此之外，电缆还需要选择合适的绝缘材料，以提高电缆的耐压、耐磨损和绝缘性能。

2.受力限制电缆在运输和安装过程中需要承受各种重力、张力和扭矩等力的作用。

因此，电缆的设计必须考虑到这些影响，并采用合适的受力解决方案来确保电缆安全。

3.环境限制电缆安装的环境的限制是电缆设计中需要考虑的另一个重要方面。

例如，海底电缆需要考虑到潮汐涨落、水文气象条件、海底地形和海洋生物等因素，这些都需要从电缆材料、结构和尺寸等方面进行考虑。

二、光缆设计1.光纤选择光缆的主要部件是光纤，它需要选择好的光纤优化光链路的性能。

通常采用的光纤为单模和多模光纤，根据不同的应用场景选择合适的光纤类型。

2.光缆结构光缆的结构是由多个部件组成，包括光纤、保护套、填充物和护套等。

光缆的结构应具有良好的机械性能，能够承受各种受力环境，同时又不影响光缆的传输性能。

3.光纤的保护光缆中的光纤需要保护，以免因外部物理力量、磨损或化学腐蚀等因素而受到损坏。

因此，光缆的设计需要包括外部保护措施，如强化护套、缓冲层和绝缘层等。

总之，在电缆和光缆设计中，需要综合考虑多个因素，从而制定一个可行的解决方案。

这些因素包括材料、受力和环境等因素。

各种电缆和光缆设计需要根据其实际应用环境来进行参数调整，以达到最佳性能。

光缆线路工程施工规范一、电杆安装1、为了确保架空光缆线路的安全、稳定、可靠，一般要求杆路离开水渠10m以外，离开县道、省道20m以外，离开国道、高速公路50m以外，当与其它通信杆路平行靠近时，一般应保持有10m的有效间距，与其它管线、直埋线路应保持3米的距离，一些特殊地段可适当调整。
