光缆线路设计

网络工程中的光缆线路布局和设计随着互联网的高速发展，网络工程已经渗透到了我们生活和工作的各个方面。

而网络工程的基础设施是光纤通信技术，在网络建设过程中，光缆线路布局的合理设计是至关重要的环节。

一、光缆线路布局的选择在网络工程中，设计光缆线路布局最基本的选择就是“直挂光缆”还是“交织光缆”。

直挂光缆指的是将光缆直接敷设到设备之间的连接点上，直接连接设备，而交织光缆则是将光缆散开，通过托架、连接器等组件连接设备。

这两种布局方式各有优缺点。

直挂光缆的优点是接口少、连接简单，对信号的衰减、影响也比较小，故信号传输质量更高。

不过这种方式的劣势在于若需要增加、更换设备，则需要重新布线，维护成本相对而言较高。

交织光缆则相对更加灵活，它可以在连接不同设备之间时，减少整个光缆敷设范围，更加灵活；另外，设备的增加和更改也较容易，不需要特定的更改布线。

但是相比于直挂光缆，交织光缆其接口数量较多，连接也需要连接器等组件，可能会存在一定的纤芯损耗和连接不稳定等问题。

二、光缆线路的布局方式在光缆线路布局的选择完成之后，还需要根据实际网络的需求、距离等因素考虑具体的布局方式。

在此，笔者将依次介绍直线式、环形式、树形式和混合式四种光缆线路布局方式的特点及应用场景。

1. 直线式布局直线式布局是光缆线路布局中最简单的方式，常用于距离相对较短的网络工程。

这种布局方式不需要太多的器材和设备，简洁轻便，其性价比也比较高。

但是，直线式布局的缺点也很明显，其在实际应用中对环网服务等做法的支持并不太完善，整个网络的可靠性较低，若发生中断，恢复较为困难。

2. 环形式布局环形式光缆线路布局常用于对网络服务要求比较高的场合，如数据中心、银行等。

环形布局方式保证了网络连通性，其中若出现故障可以立即切换至备份光缆进行传输，保证网络稳定性。

不过，环形光缆线路的价格较为昂贵，要求较高的设备选型以及可靠性，短线段连接器的安装和环网的维护成本也相对较高。

3. 树形式布局树形式布局常用于较大的局域网环境、企事业单位的网络布局等。

联通光缆线路施工组织设计随着科技的不断发展和普及，人们对互联网的需求也越来越大。

作为网络基础设施的光缆线路，在互联网传输和通讯中扮演着不可或缺的角色。

然而，光缆线路建设施工的组织设计依然是一个重要而被忽视的问题。

一、施工前准备光缆线路施工前的准备工作是非常重要的，主要包括了以下几个环节：1. 案场勘察。

在线路施工前，需要进行详细的勘察，为后续的施工确定施工方式和工期提供依据。

2. 线路设计。

线路施工设计是线路建设的重要环节，需要充分考虑线路的技术标准、施工条件、周边环境和安全等因素，选择最佳的线路方案。

3. 材料准备。

不同的线路施工方式需要不同的材料，如光缆、护套管、接头盒等，要根据需要提前采购，并保证货物进场及时到位。

4. 周边环境整治。

施工前需要全面清理周边的垃圾和杂草，并保证施工现场的通风和环境安全。

二、施工方案制定在施工前根据线路勘测资料、设计方案和施工条件，做出适合客户要求、安全、优质、高效的施工方案。

1. 施工工程量测算。

分析勘察资料和设计方案，计算施工工程的工程量和耗时，制定合理的施工计划，保证工程按期完成。

2. 施工方案设置。

对线路的每一个施工工序进行详细分析，拟定出详细的施工方案，确保施工过程中周全、安全、高效。

3. 施工物资计划。

根据施工方案，向采购部门提出物资采购计划，保证施工物资的供应及时、价格合理。

三、现场施工组织现场施工组织是施工中最重要的环节之一，影响施工质量和进度。

需要根据线路设计方案和施工方案，充分利用资源和人力，制定施工方案，加强施工管理，保证施工质量。

1. 掌握现场监理和管理制度。

在现场设立监督和管理机构，从施工现场出发，防止不合格或不良原材料流入工程，及时掌握现场情况和技术加工状态。

2. 实施施工工艺。

在保证施工质量的前提下，充分利用现有设备和资源，提高施工效率。

3. 完成安全环保监测。

确保工程施工过程中对周边环境不造成污染，保证作业人员的人身安全。

四、施工验收和维护光缆线路施工验收和维护是确认施工质量和维护光缆线路稳定性和安全性的重要环节。

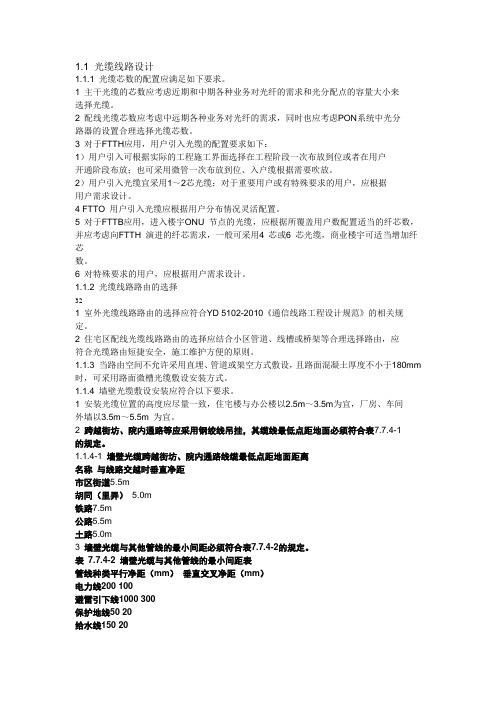

1.1 光缆线路设计1.1.1 光缆芯数的配置应满足如下要求。

1 主干光缆的芯数应考虑近期和中期各种业务对光纤的需求和光分配点的容量大小来选择光缆。

2 配线光缆芯数应考虑中远期各种业务对光纤的需求，同时也应考虑PON系统中光分路器的设置合理选择光缆芯数。

3 对于FTTH应用，用户引入光缆的配置要求如下：1）用户引入可根据实际的工程施工界面选择在工程阶段一次布放到位或者在用户开通阶段布放；也可采用微管一次布放到位、入户缆根据需要吹放。

2）用户引入光缆宜采用1～2芯光缆；对于重要用户或有特殊要求的用户，应根据用户需求设计。

4 FTTO 用户引入光缆应根据用户分布情况灵活配置。

5 对于FTTB应用，进入楼宇ONU 节点的光缆，应根据所覆盖用户数配置适当的纤芯数，并应考虑向FTTH 演进的纤芯需求，一般可采用4 芯或6 芯光缆，商业楼宇可适当增加纤芯数。

6 对特殊要求的用户，应根据用户需求设计。

1.1.2 光缆线路路由的选择321 室外光缆线路路由的选择应符合YD 5102-2010《通信线路工程设计规范》的相关规定。

2 住宅区配线光缆线路路由的选择应结合小区管道、线槽或桥架等合理选择路由，应符合光缆路由短捷安全，施工维护方便的原则。

1.1.3 当路由空间不允许采用直埋、管道或架空方式敷设，且路面混凝土厚度不小于180mm 时，可采用路面微槽光缆敷设安装方式。

1.1.4 墙壁光缆敷设安装应符合以下要求。

1 安装光缆位置的高度应尽量一致，住宅楼与办公楼以2.5m～3.5m为宜，厂房、车间外墙以3.5m～5.5m 为宜。

2 跨越街坊、院内通路等应采用钢绞线吊挂，其缆线最低点距地面必须符合表7.7.4-1的规定。

1.1.4-1 墙壁光缆跨越街坊、院内通路线缆最低点距地面距离名称与线路交越时垂直净距市区街道5.5m胡同（里弄） 5.0m铁路7.5m公路5.5m土路5.0m3 墙壁光缆与其他管线的最小间距必须符合表7.7.4-2的规定。

第6章直埋与管道光缆工程的设计【本章内容简介】本章主要介绍了埋式光电缆线路、过河光电缆线路的设计要求；埋式光电缆的防护措施；管道光电缆的设计要求等内容。

【本章重点难点】本章重点是埋式光电缆线路、过河光电缆线路的设计设计方法。

难点是埋式光电缆的防护措施。

6.1 直埋光缆的设计要求1．直埋光缆的路由选择（1）宜于敷设埋式光缆线路的路由条件①路线短，弯曲少，不致塌陷、地裂等地质稳定地段。

②障碍少、土壤腐蚀性小、机械损伤可能性小的地段。

③在城市敷设埋式光缆时，尽量选在人行道下，以减小对城市交通的影响，并可减轻开挖路面的困难。

④穿越公路、铁路及其它地下管线时，尽可能选择狭窄、交越处中心线尽量垂直的地段。

⑤尽量与公路或街道平行，减少光缆线路往返穿越公路或街道的地段。

⑥埋式光缆线路路由考虑到光缆的引接使用时，埋设位置应靠近公路或街道引接侧。

（2）埋式光缆线路应避开的地方①预留发展用地或规划未定地区，将来可能建设为高等级公路或快车道的地段和位置。

②其它地下隐蔽设施设备复杂、出现故障及挖掘修复时容易伤及埋式光缆线路的地段。

③埋式光缆线路与已建或规划待建的地下其它隐蔽设施的隔距达不到最小隔距要求的地段。

④地表下为岩石路基、路基不结实有塌陷可能的地段。

⑤经常有积水、冰冻层较深、腐蚀严重的地段。

⑥制造或储藏危险物品的场所。

2．埋式光缆埋深及沟宽要求埋式光缆埋设深度及沟宽应根据光缆敷设地段的具体情况来决定。

各种地质情况下的光缆埋设深度见表5.1，光缆沟宽度见表5.2。

表5.2 光缆沟底宽度3．光缆结构的选择PE内护层+防潮铠装层+PE外护层，或防潮层+PE内护层+铠装层+PE外护层，宜选用GYTA53、GYTA553、GYTA23、GYTS、GYTY53等结构。

4．直埋光缆与其他建筑设施、树木的距离要求如表5.3。

5. 光缆路由标石的设置光线路由标石的作用，是标定光缆线路的走向、线路设施的具体位置，以供维护部门的日常维护和故障查修等。

OPGW及ADSS光缆线路设计李叔昆编2012年12月目录一、光纤通信基本概念1.基本概念2.光纤通信系统的基本组成3.光纤类型4.光纤的传输特性5.光纤的标准二、OPGW-光缆复合架空地线设计1.特点2.结构及分类3.地线与OPGW的分流4.OPGW的力学计算5.OPGW的防震设计6.OPGW的配盘计算7.OPGW的金具8.进入机房导引光缆9.OPGW的造价三、ADSS全介质自承式光缆线路设计1.特点2.结构3.应用中的注意问题4.标准及设计技术规定5.Adss光缆设计要点附表一、光纤通信基本概念1. 基本概念光纤通信是以光为载波，以光纤为传输介质的通信方式。

波长约0.8～1.8μm,频率约300 THz。

（T－1012）光纤的材料：绝缘的石英（SiO2)光纤通信的优点：a) 频带宽，传输容量大；b) 损耗小，中继距离长；c) 质量轻，体积小；d) 不受各种电磁场的干扰；e) 保密性能好，无法窃听；f) 节约金属材料，石英（SiO2)地球上广泛分布，用不完。

2. 光纤通信系统的基本组成光纤通信在通信网、广播电视网、计算机网络中得到广泛的应用。

3. 光纤的类型光纤类型分多膜光纤和单模光纤。

多膜光纤：容量小，适用于短距离系统。

单模光纤：容量大，适用于长距离系统。

工程中基本上用单模光纤。

4. 光纤的传输特性1）光信号经过光纤传输后，要产生损耗和畸变（失真）。

2）产生信号畸变的主要原因是光纤中存在色散。

（由于不同成分光的时间延迟不同，而产生的一种物理效应）。

3）损耗和色散是光纤最重要的传输特性。

损耗限制了系统传输的距离，色散限制了系统传输的容量。

4）损耗的最低理论极限为0.149db/km 。

5. 光纤的标准电信号输入光信号输出光信号输入电信号输出1) 制定光纤标准的国际组织有：国际电信联盟（ITU－T）国际电工委员会（IEC）2) 主要的标准有a)G.652:单模光纤，波长1.31μm,衰耗为0.35，用于一般长度的线路，价格低。

长途通信干线光缆传输系统线路工程设计规范1、光缆线路路由的选择1.1 直埋光缆线路路由的选择1.1.1光缆线路路由方案的选择,应以工程设计任务书和干线通信网络规划为基础,进行多方案比较｡必须保证通信质量,使线路安全可靠､经济合理和便于施工､维护｡在满1.1.2足干线通信要求的前提下,可适当考虑沿线地区的通信需求｡1.1.3选择光缆线路路由时,应以现有的地形地物､建筑设施和既定的建设规划为主要依据,并应充分考虑铁路､公路､水利､长途管道等有关部门发展规划的要求｡1.1.4光缆线路路由一般宜避开干线铁路,且不应靠近重大军事目标｡1.1.5光缆线路路由,在符合大的路由走向的前提下,宜沿靠公路,但应顺路取直,避开路边设施和计划扩改地段,距公路不宜小于50米｡1.1.6光缆线路路由应选择在地质稳固､地势较为平坦的地段,尽量减少翻山越岭,并避开可能因自然或认为因素造成危害的地段｡路由的选择应充分考虑到线路稳固､运行安全､施工及维护方便和投资经济的原则｡1.1.7宜选择在地势变化不剧烈､土石方工作量较少的地方,避开滑坡､崩塌､泥石流､采空区及岩溶地表塌陷､地面沉降､地裂缝､地震液化､沙埋､风蚀､盐渍土､湿陷性黄土､崩岸等对光缆安全有危害的地方｡应避开湖泊､沼泽､排涝蓄洪地带,尽量少穿越池塘､沟渠,在障碍较多的地段应合理绕行,不宜强求长距离直线｡并应考虑建设地域内水利及土地利用长期规划的影响｡1.1.8光缆线路穿越河流,当过河地点附近存在可供光缆敷设的永久性桥梁时,光缆宜在桥上通过｡采用水底光缆时,应选择在负荷敷设水底光缆要求的地方,并应兼顾大的路由走向,不宜偏离过远,对于河势复杂､水面宽阔或航运繁忙的大型河流,应着重保证水线的安全,在这种情况下可局部偏离大的路由走向｡1.1.9光缆线路通过水库的位置,应在水库的上游｡当必须在水库的下游通过时,应考虑水库发生事故,危及光缆安全时的保护措施｡1.1.10光缆不应在水坝上或坝基下敷设｡如需在该地段通过时,必须报批工程主管单位和水坝主管单位,批准后方可实施｡1.1.11光缆不宜穿过大的工业用地,如大型工厂和矿区等｡当必须在该地段通过时,应考虑地层沉陷对线路安全的影响,并采取有效的保护措施｡1.1.12光缆不宜穿越和靠近城镇及开发区,少穿越村庄｡当必须穿越或靠近村镇时,应考虑村镇建设规划的影响｡1.1.13光缆不宜通过森林､果园及其他经济林区或防护林带｡对于地面建筑设施和电力､通信线缆等应尽量避开｡1.1.14光缆线路应考虑强电影响,不宜选择在易遭受雷击､腐蚀和机械损伤的地段｡1.1.15光缆线路路由应考虑到建设地域内的文物保护､环境保护等事宜,减少对原有水系及地面形态的扰动和破坏｡1.2架空光缆线路路由的选择2、光缆线路敷设安装2.1敷设方式选择2.1.1长途通信省际干线光缆线路在非市区地段敷设时应以采用管道或直埋方式为主｡省内干线光缆线路除管道和直埋方式外也可采用架空方式｡2.1.2长途干线光缆线路在市区内敷设应以采用管道方式为主,对不具备管道敷设条件的地段,可采用简易塑料管道､槽道或其他示意的敷设方式｡2.1.3长途干线在下列情况下可采用局部架空敷设方式:(1)必须穿越峡谷､深谷等采用其他敷设方式不能保证安全或建设费用过高的地段;(2)地下或地面存在其他设施,施工特别困难､原有设施业主不允许穿越或陪补费过高的地段;(3)因环境保护､文物保护等原因无法采用其他敷设方式的地段;(4)受其他建设规划影响,无法进行长期性建设的地段;(5)地表下陷､地质环境补稳定的地段;(6)其他不能采用管道或直埋方式敷设的地段,如陡峭山岭等｡2.1.4在长距离直埋地段局部架空时,可以不改变光缆外护层结构｡2.1.5长途干线光缆穿越河流的敷设方式,应以线路安全稳固为前提,并结合现场情况按下列原则确定:(1)路由附近有永久性坚固桥梁可以利用的,光缆应当在桥上敷设｡(2)不具备桥上敷设条件,或建设费用过高时,河床情况适宜的一般河流可采用定向钻孔或水底光缆的敷设方式｡采用定向钻孔时根据实际情况可不改变光缆护层结构｡(3)遇有河床不稳定,冲淤变化较大,或河道内有其他架设规划,或河床土质不利于施工,无法保障水底光缆安全时,可采用架空跨越方式｡注:(1)其他预留按实际需要｡(2)由管道或直埋至架空引上每处增加6~8m.2.3 直埋式光缆线路的敷设与安装要求注:1.采用钢管保护时,与水管､煤气管､石油管交越时的净距可降低为0.15m｡光缆与热力管靠近时,应采取隔热措施;2.大树指直径30cm以上的树木,对于孤立大树,还应考虑防雷要求;3.穿越埋深与光缆相近的各种地下管线时,光缆宜在管线下方通过;4.地下光缆与采取了防腐蚀措施的高压石油､天然气管接近时,除满足表中的距离要求外,还应考虑防腐蚀的距离要求或采取有效的防腐蚀措施;5.地下光缆采用了防腐蚀和防机械损失措施后,与积肥池等易腐蚀地带的净距可降为1~1.5m;6.光缆与易塌方土井的净距不宜小于5m;7.与高压电力线路的交叉跨越角度:宜不小于30度;8.距电厂､变电站的接地装置:一般情况宜大于200m;2.3.2埋深:注:1.边沟设计深度为公路或城建管理部门要求的深度;2.石质､半石质地段应在沟底和光缆上方各铺100mm厚的细土或沙土,此时可将沟深视为光缆的埋深;3.上表中不包括冻土地带的埋深要求,对此在工程设计中应另行分析取定;(2)缆沟a.光缆沟的尺寸必须把光缆沟挖到所需的深度,光缆沟底部宽度(W b)随光缆的数目而变,顶宽(W a)可用下式来计算:W a=W b+0.1D(cm)式中:D-埋深(cm)挖沟深度(d)由光缆类型而定｡通常,由下式来确定:+D+10(cm)注:沼泽､盐盖土视作软石;2.3.2 光缆可同其他通信光缆或电缆同沟敷设,但不得重叠或交叉,缆间的平行净距不应小于10cm｡2.3.4 光缆线路标石的埋设应负荷下列要求(1)下列地点应埋设光缆标石a.光缆接头､转弯点､预留处;b.适于气流法敷设的长途塑料管的开断点级接续点;c.穿越障碍物或直线段落较长,利用前后两个标石或其他参照物寻找有困难的地方;d.装有监测装置的地点及敷设防雷线､同沟敷设光､电缆的起止地点,直埋光缆的接头处应设置监测标石;此时可不设置普通标石;e.需要埋设标石的其他地点;(2)利用固定的标志来标示光缆位置时,可不埋设标石;(3)光缆标石的埋设要求:光缆标石宜埋设在光缆的正上方｡接头处的标石,埋设在光缆线路的路由上;转弯处的标石,埋设在光缆线路转弯处的交点上｡标石应当埋设在不易变迁､不影响交通与耕作的位置｡如埋设位置不宜选择,可在附近增设辅助标记,以三角定标方式标定光缆位置｡2.3.5直埋光缆接头应安装在地势较高､较平坦和地质稳固之处,应避开水塘､河渠､沟坎､道路等施工､维护不便,或接头有可能受到扰动的地点｡光缆接头盒可采用水泥盖板或其他适宜的防机械损伤的保护措施｡2.3.6 光缆线路穿越铁路､通车方忙或开挖路面受到限制的公路时,应采用钢管保护,或定向钻孔地下敷管,但应保证其他地下管线的安全｡采用钢管时,应伸出路基两侧排水沟外1m,光缆埋深距排水沟沟底不小于80cm,并符合相关部门的规定｡钢管内径应满足安装子管的要求,但。

光缆线路设计知识一、光纤通信原理（一）常用型号及含义、编制方法Ⅰ——分类代号GY——通信室外光缆GS——通信设备光缆GJ——通信室（局）内光缆Ⅱ——加强构件（无符号）金属加强件F——非金属加强件Ⅲ——结构特征代号D——光纤带结构（无）——光纤松套被覆结构J——光纤紧套被覆结构G——骨架槽被覆结构（无）——层绞结构X——缆中心管被覆结构T——油膏填充式结构（无）——干式阻水式结构R——充气式结构C——自承式结构B——扁平形状结构E——椭圆形状结构E——椭圆形状结构Ⅳ——护套Y——聚乙烯护套V——聚氯乙烯护套U——聚氨酯护套A——铝-聚氯乙烯粘结护套（简称A护套）S——钢-聚乙烯粘结护套（简称S护套）W——夹带平行钢丝的聚乙烯粘结护套（简称W护套）L——铝护套G——钢护套Q——铅护套K——非金属加强纱R——夹带波纤增强塑料元件的聚乙烯护套（二）光纤规格代号光纤规格是由光纤数和光纤类别代号组成。

①光纤数用光缆中同一类别光纤的实际有效的数字表示。

②也可以用光纤带（管）数和每带（管）光纤数为基础的计算式加原括例：GY F T Y 04 24 B1芯数纤类V外护套Ⅳ护套Ⅲ结构特征Ⅱ加强构件Ⅰ分类代号（三）工程常用光缆的型号及含义(五) 光纤复合架空地线光缆OFGW—S—××B1/××（××—××）短路电流标称抗拉强度（RTS）横截面积（mm2）光纤类别不锈钢管层绞结构二、通信线路工程勘察（一）通信线路勘察1、直埋电（光）缆线路勘察地图上找线路—实地勘察勘察中应注意：①安全稳固档距；②符合传输要求；③尽量节约投资；④施工、维护方便。

2、架空电（光）缆线路勘察勘察中应注意：气象条件：风、温度（最高、最低）、冰厚。

根据气象条件决定：负荷区、轻负荷区、中负荷区、重负荷区、超重负荷区。

浙江属气象Ⅱ区：温度（-10—40℃）、风速（35 m/s）、敷冰厚（5 mm）、确定最大档距一般为：轻负荷区（67 m）、中负荷区（40 m）、重负荷区（35 m）、超重负荷区（25 m）。
