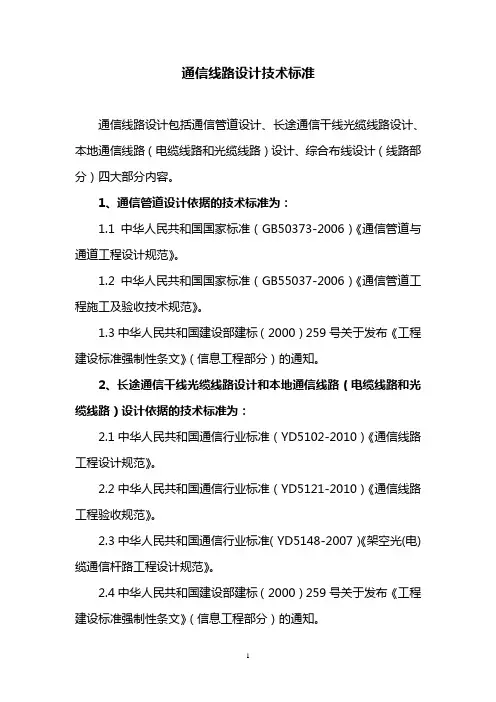

通信线路设计技术标准通信线路设计包括通信管道设计、长途通信干线光缆线路设计、本地通信线路（电缆线路和光缆线路）设计、综合布线设计（线路部分）四大部分内容。

1、通信管道设计依据的技术标准为：1.1中华人民共和国国家标准（GB50373-2006）《通信管道与通道工程设计规范》。

1.2中华人民共和国国家标准（GB55037-2006）《通信管道工程施工及验收技术规范》。

1.3中华人民共和国建设部建标（2000）259号关于发布《工程建设标准强制性条文》（信息工程部分）的通知。

2、长途通信干线光缆线路设计和本地通信线路（电缆线路和光缆线路）设计依据的技术标准为：2.1中华人民共和国通信行业标准（YD5102-2010）《通信线路工程设计规范》。

2.2中华人民共和国通信行业标准（YD5121-2010）《通信线路工程验收规范》。

2.3中华人民共和国通信行业标准（YD5148-2007）《架空光(电)缆通信杆路工程设计规范》。

2.4中华人民共和国建设部建标（2000）259号关于发布《工程建设标准强制性条文》（信息工程部分）的通知。

3、综合布线设计依据的技术标准为：3.1中华人民共和国国家标准《建筑与建筑群综合布线系统工程设计规范》（GB/T50311-2000）。

3.2中华人民共和国国家标准《建筑与建筑群综合布线系统工程验收规范》（GB/T50312-2000）。

3.3中华人民共和国通信行业标准YD/T926-2001《大楼通信综合布线系统》。

3.4中华人民共和国建设部建标（2000）259号关于发布《工程建设标准强制性条文》（信息工程部分）的通知。

山西信息规划设计院有限公司郭志君2010年10月20日。

光缆线路工程施工规范一、电杆安装1、为了确保架空光缆线路的安全、稳定、可靠，一般要求杆路离开水渠10m以外，离开县道、省道20m以外，离开国道、高速公路50m以外，当与其它通信杆路平行靠近时，一般应保持有10m的有效间距，与其它管线、直埋线路应保持3米的距离，一些特路和铁路等可根据实际地形选用杆高，杆高选用必须符合架空光缆线路最低线条及跨越其它建筑物的最小垂直净距标准，架空线路与其他电力交叉跨越平行时的间隔距离的要求详见下表：于17.5条）。

当线路路由受地形或其它障碍物的原因杆档距离在120米以上，按长杆档考虑装置辅助吊线，应选用9米以上的电杆；当杆挡距离小于120米以下时，应考虑选用8米以上的电杆；4、角杆应在线路转角点内移10-15cm，因地形限制装设撑杆的角杆可不内移，吊线收紧后，角杆应向拉线方向倾斜半个杆梢左右；终端杆竖立后应向拉线侧倾斜10-20cm；5、直线杆路的电杆位置应在线路路由中心线上，电杆中心线在路由中心线的左右偏差应不大5cm，电杆本身应上下垂直，不允许有眉毛或“∽”弯；6、电杆埋深必须符合下表要求：9、电杆杆号必须面朝公路，并按照光缆线路A端到B端的方向递增编号，字体为白底黑色宋体，最下面字体距地面2.5米。

具体要求及杆号模板如下：５cm 20055cm10cm Ｏ5cm10cm 五5cm10cm 八5cm10cm 九二、拉线安装1、角杆拉线抱箍应装在吊线上面间距为10cm；终端拉线与吊线共用一个抱箍，距杆梢50cm，特殊情况下不能小于25cm。

2、杆上需装设两条吊线时，终端杆两个拉线抱箍间距为40cm；3、双方拉线抱箍应装在吊线下面10cm；四方拉线顺拉抱箍应装在吊线下面10cm，侧拉线抱箍应装在四方拉顺拉线下面10cm；4、拉线上把采用卡固法，使用三个U形卡子(即钢丝扣)各间距为100mm，再隔150mm 采用3.0铁线另缠封尾5圈，具体做法详见下图：5、拉线中把采用另缠法，封尾可使用3.0铁线另缠封尾5圈，具体规格及做法详见下表图（单位：mm）、一般情况下制作拉线材料选用镀锌钢绞线，角杆拉线和终端拉线均采用比吊线7、当转角杆的角深大于15m时，应装设两条终端拉线；当转角杆的角深大于15m 时装设两条拉线，每条拉线分别装在对应的线条张力方向的反侧，两条拉线出土点应相互内移30cm-45cm之间；8、一般情况下，在直线段内每隔8根电杆设一处双方拉，每隔16根电杆设一处四方拉；9、地锚钢柄出土长度为300mm，允许偏差50mm，拉线地锚的实际出土点与规定出土点之间的偏移不大于50 mm，地锚的出土斜槽应与拉线上把成直线；10、拉线地锚应按要求埋设端正，不得偏斜，地锚的拉线盘应与拉线垂直，出土点与地面倾斜呈45度。

通信光缆新建工程设计方案近年来，通信技术的迅猛发展，使得通信光缆的需求量不断增加。

为了满足人们日益增长的通讯需求，通信运营商不断开展光缆新建工程。

本文将提出一个通信光缆新建工程的设计方案。

1. 工程规划首先，需要对光缆新建工程进行规划。

规划过程中，需要对光缆的线路路径、地形条件、潜在风险、施工难度等进行评估。

光缆线路路径应尽可能直线，避免出现大的转弯或线路中途变换方向的情况，同时要优先考虑寻找阻力较小、通行便利的路线。

地形条件对光缆线路有很大影响，需要在规划过程中仔细考虑。

对于可能存在的自然风险，如山洪、泥石流等，需要进行充分的风险评估和防范措施，降低损失。

最后，根据规划结果确定光缆线路的详细方案。

2. 光缆种类的选择现有的光缆包括光纤、光缆、分散式光纤传感器、布网光缆以及复合式光缆等。

不同种类的光缆在适用范围、传输速度、承载能力、成本等方面会有所差异。

针对具体情况，选择合适的光缆种类至关重要。

3. 光缆敷设光缆敷设需要充分考虑地形、建筑物等城市规划因素。

如果是在地下敷设，需要确定穿过易受水的地段时采取什么样的防水措施。

同时，在确保施工质量的前提下，光缆的敷设应当尽可能地小心谨慎，避免光缆被损坏。

4. 光缆连接和测试光缆连接和测试是光缆新建工程中关键的环节。

连接时需要仔细检查连接设备的质量和连接的过程，保证连接的牢固和有效。

连接完成后，需要进行光传输性能的测试，确保光缆正常工作。

5. 光缆维护光缆新建工程完成后，需要定期进行光缆的维护工作。

维护工作主要包括光缆线路的清理和检查、定期检测光缆的传输性能、定期替换老化的光缆等。

只有做好光缆的维护工作，才能保证相关的通信系统的正常运转。

综上所述，通信光缆新建工程的设计方案需要考虑多方面因素。

在工程规划、光缆种类选择、光缆敷设、光缆连接和测试以及光缆维护等环节中，都需要小心谨慎，充分保障通信系统的正常运行。

长途通信干线光缆传输系统线路工程设计规范1、光缆线路路由的选择1.1 直埋光缆线路路由的选择1.1.1光缆线路路由方案的选择,应以工程设计任务书和干线通信网络规划为基础,进行多方案比较｡必须保证通信质量,使线路安全可靠､经济合理和便于施工､维护｡在满1.1.2足干线通信要求的前提下,可适当考虑沿线地区的通信需求｡1.1.3选择光缆线路路由时,应以现有的地形地物､建筑设施和既定的建设规划为主要依据,并应充分考虑铁路､公路､水利､长途管道等有关部门发展规划的要求｡1.1.4光缆线路路由一般宜避开干线铁路,且不应靠近重大军事目标｡1.1.5光缆线路路由,在符合大的路由走向的前提下,宜沿靠公路,但应顺路取直,避开路边设施和计划扩改地段,距公路不宜小于50米｡1.1.6光缆线路路由应选择在地质稳固､地势较为平坦的地段,尽量减少翻山越岭,并避开可能因自然或认为因素造成危害的地段｡路由的选择应充分考虑到线路稳固､运行安全､施工及维护方便和投资经济的原则｡1.1.7宜选择在地势变化不剧烈､土石方工作量较少的地方,避开滑坡､崩塌､泥石流､采空区及岩溶地表塌陷､地面沉降､地裂缝､地震液化､沙埋､风蚀､盐渍土､湿陷性黄土､崩岸等对光缆安全有危害的地方｡应避开湖泊､沼泽､排涝蓄洪地带,尽量少穿越池塘､沟渠,在障碍较多的地段应合理绕行,不宜强求长距离直线｡并应考虑建设地域内水利及土地利用长期规划的影响｡1.1.8光缆线路穿越河流,当过河地点附近存在可供光缆敷设的永久性桥梁时,光缆宜在桥上通过｡采用水底光缆时,应选择在负荷敷设水底光缆要求的地方,并应兼顾大的路由走向,不宜偏离过远,对于河势复杂､水面宽阔或航运繁忙的大型河流,应着重保证水线的安全,在这种情况下可局部偏离大的路由走向｡1.1.9光缆线路通过水库的位置,应在水库的上游｡当必须在水库的下游通过时,应考虑水库发生事故,危及光缆安全时的保护措施｡1.1.10光缆不应在水坝上或坝基下敷设｡如需在该地段通过时,必须报批工程主管单位和水坝主管单位,批准后方可实施｡1.1.11光缆不宜穿过大的工业用地,如大型工厂和矿区等｡当必须在该地段通过时,应考虑地层沉陷对线路安全的影响,并采取有效的保护措施｡1.1.12光缆不宜穿越和靠近城镇及开发区,少穿越村庄｡当必须穿越或靠近村镇时,应考虑村镇建设规划的影响｡1.1.13光缆不宜通过森林､果园及其他经济林区或防护林带｡对于地面建筑设施和电力､通信线缆等应尽量避开｡1.1.14光缆线路应考虑强电影响,不宜选择在易遭受雷击､腐蚀和机械损伤的地段｡1.1.15光缆线路路由应考虑到建设地域内的文物保护､环境保护等事宜,减少对原有水系及地面形态的扰动和破坏｡1.2架空光缆线路路由的选择2、光缆线路敷设安装2.1敷设方式选择2.1.1长途通信省际干线光缆线路在非市区地段敷设时应以采用管道或直埋方式为主｡省内干线光缆线路除管道和直埋方式外也可采用架空方式｡2.1.2长途干线光缆线路在市区内敷设应以采用管道方式为主,对不具备管道敷设条件的地段,可采用简易塑料管道､槽道或其他示意的敷设方式｡2.1.3长途干线在下列情况下可采用局部架空敷设方式:(1)必须穿越峡谷､深谷等采用其他敷设方式不能保证安全或建设费用过高的地段;(2)地下或地面存在其他设施,施工特别困难､原有设施业主不允许穿越或陪补费过高的地段;(3)因环境保护､文物保护等原因无法采用其他敷设方式的地段;(4)受其他建设规划影响,无法进行长期性建设的地段;(5)地表下陷､地质环境补稳定的地段;(6)其他不能采用管道或直埋方式敷设的地段,如陡峭山岭等｡2.1.4在长距离直埋地段局部架空时,可以不改变光缆外护层结构｡2.1.5长途干线光缆穿越河流的敷设方式,应以线路安全稳固为前提,并结合现场情况按下列原则确定:(1)路由附近有永久性坚固桥梁可以利用的,光缆应当在桥上敷设｡(2)不具备桥上敷设条件,或建设费用过高时,河床情况适宜的一般河流可采用定向钻孔或水底光缆的敷设方式｡采用定向钻孔时根据实际情况可不改变光缆护层结构｡(3)遇有河床不稳定,冲淤变化较大,或河道内有其他架设规划,或河床土质不利于施工,无法保障水底光缆安全时,可采用架空跨越方式｡注:(1)其他预留按实际需要｡(2)由管道或直埋至架空引上每处增加6~8m.2.3 直埋式光缆线路的敷设与安装要求注:1.采用钢管保护时,与水管､煤气管､石油管交越时的净距可降低为0.15m｡光缆与热力管靠近时,应采取隔热措施;2.大树指直径30cm以上的树木,对于孤立大树,还应考虑防雷要求;3.穿越埋深与光缆相近的各种地下管线时,光缆宜在管线下方通过;4.地下光缆与采取了防腐蚀措施的高压石油､天然气管接近时,除满足表中的距离要求外,还应考虑防腐蚀的距离要求或采取有效的防腐蚀措施;5.地下光缆采用了防腐蚀和防机械损失措施后,与积肥池等易腐蚀地带的净距可降为1~1.5m;6.光缆与易塌方土井的净距不宜小于5m;7.与高压电力线路的交叉跨越角度:宜不小于30度;8.距电厂､变电站的接地装置:一般情况宜大于200m;2.3.2埋深:注:1.边沟设计深度为公路或城建管理部门要求的深度;2.石质､半石质地段应在沟底和光缆上方各铺100mm厚的细土或沙土,此时可将沟深视为光缆的埋深;3.上表中不包括冻土地带的埋深要求,对此在工程设计中应另行分析取定;(2)缆沟a.光缆沟的尺寸必须把光缆沟挖到所需的深度,光缆沟底部宽度(W b)随光缆的数目而变,顶宽(W a)可用下式来计算:W a=W b+0.1D(cm)式中:D-埋深(cm)挖沟深度(d)由光缆类型而定｡通常,由下式来确定:+D+10(cm)注:沼泽､盐盖土视作软石;2.3.2 光缆可同其他通信光缆或电缆同沟敷设,但不得重叠或交叉,缆间的平行净距不应小于10cm｡2.3.4 光缆线路标石的埋设应负荷下列要求(1)下列地点应埋设光缆标石a.光缆接头､转弯点､预留处;b.适于气流法敷设的长途塑料管的开断点级接续点;c.穿越障碍物或直线段落较长,利用前后两个标石或其他参照物寻找有困难的地方;d.装有监测装置的地点及敷设防雷线､同沟敷设光､电缆的起止地点,直埋光缆的接头处应设置监测标石;此时可不设置普通标石;e.需要埋设标石的其他地点;(2)利用固定的标志来标示光缆位置时,可不埋设标石;(3)光缆标石的埋设要求:光缆标石宜埋设在光缆的正上方｡接头处的标石,埋设在光缆线路的路由上;转弯处的标石,埋设在光缆线路转弯处的交点上｡标石应当埋设在不易变迁､不影响交通与耕作的位置｡如埋设位置不宜选择,可在附近增设辅助标记,以三角定标方式标定光缆位置｡2.3.5直埋光缆接头应安装在地势较高､较平坦和地质稳固之处,应避开水塘､河渠､沟坎､道路等施工､维护不便,或接头有可能受到扰动的地点｡光缆接头盒可采用水泥盖板或其他适宜的防机械损伤的保护措施｡2.3.6 光缆线路穿越铁路､通车方忙或开挖路面受到限制的公路时,应采用钢管保护,或定向钻孔地下敷管,但应保证其他地下管线的安全｡采用钢管时,应伸出路基两侧排水沟外1m,光缆埋深距排水沟沟底不小于80cm,并符合相关部门的规定｡钢管内径应满足安装子管的要求,但。

目录1. 光缆端别确定 (1)2. 架空光缆线路敷设要求 (1)2.1 杆路 (1)2.2 光缆 (12)2.3 光缆接续 (14)2.4 宣传牌、警示牌 (15)3. 管道光缆线路敷设要求 (16)3.1 疏通及清洗管孔 (16)3.2 放塑料子管 (16)3.3 管孔使用原则 (17)3.4 放管道光缆 (17)3.5光缆在人孔中的安装及预留 (17)3.6 人孔接头保护及安装 (18)4. 直埋光缆线路敷设要求 (18)4.1 埋深及与其他建筑物间距离 (18)4.2 沟底处理 (19)4.3 光缆布放 (19)4.4 回填土 (19)4.5 直埋光缆过路过河保护 (20)4.6 标石 (20)4.7 对地绝缘 (20)4.8 排流线 (21)5. 局内光缆 (21)5.1 进局方式： (21)5.2 安装说明 (23)电信传输设计部· 2010 · 031. 光缆端别确定本期工程接入站点为B端，原有基站或被接入接头盒为A端2. 架空光缆线路敷设要求2.1 杆路（1）电杆本次工程全部选用8米木电杆，要求使用梢径大于12cm防腐松（杉）木电杆，架空光缆杆路按设计要求立杆，电杆洞深应达到规定，洞深偏差小于50mm。

直线线路的电杆位臵应该线路路由的中心线上，电杆中心线与路由中心线的偏差应不大于50mm，电杆本身应上下垂直。

角杆应在线路转角点内移，内移值木杆为一个根径，水泥杆为半个根径。

终端杆竖立后应向拉线侧倾斜100～200mm。

线路时应装在线路一侧，但相邻杆均设臵杆根装臵时，应交错装设。

杆档长度不等时，应装在长杆档侧。

角杆、终端杆单装臵时，应装在拉线方向反侧，与拉线呈T形垂直；双装臵时，下装臵装在拉线侧，上装臵装在拉线反侧，上下装臵与拉线呈T形垂直。

杆根装臵装设位臵误差应不大于±50mm。

负荷较大的电杆或土质松软的地方采用杆根垫木。

②接杆：本次工程基本杆高为8米，超过8米杆高按单接杆处理，超过10米杆高按品接杆处理，单接杆及品接杆接合长度均为156cm，穿钉直径16mm，用4.0F铁线做箍线，单接杆箍线6道，品接杆箍线8道。

光缆线路施工规范(新版)Safety management refers to ensuring the smooth and effective progress of social and economic activities and production on the premise of ensuring social and personal safety.( 安全管理)单位：_______________________部门：_______________________日期：_______________________本文档文字可以自由修改光缆线路施工规范(新版)光缆线路施工是建设高质量光纤通信系统的重要环节与电缆相比较，光缆质量轻、直径小，给施工带来便利，但光纤直径小、韧性差，又对施工机具、仪表和施工技术提出了更高的要求，增加了施工的难度。

中继光缆施工涉及的主要内容包括：路由复测、光缆敷设、光缆接续、工程测量，我公司将严格按照按以下规定、措施进行保障工程施工工艺及质量：一、路由复测路由复测是以施工图为依据进行复核。

通过复测，确定光缆敷设的具体路由位置、丈量地面的准确距离，为光缆配盘、敷设和明确地段等提供必要的依据。

保障措施如下：1、按设计要求核定光缆路由走向、敷设方式、环境条件及中继站站址。

2、丈量、核定中继间的地面距离（管道路由要测出各人孔间距离）3、核定穿越铁路、公路、河流、水渠以及其它障碍物的技术措施及地段，并核定设计中各具体措施实施的可能性。

4、核定“三防”（防机械损伤、防雷、防白蚁）地段的长度、措施及实施可能性。

5、核定青苗、园林等赔补地段、范围以及对施工困难地段“绕行”的可能性。

6、初步确定接头位置。

7、为光缆配盘、分囤及敷设提供必要的数据资料。

8、核定、修改施工设计。

9、绘图绘图按下列步骤进行。

①核定复测的路由、中断站（光放站）位置与施工图设计有无变动。

对于变动不大的可利用施工图进行部分修改。

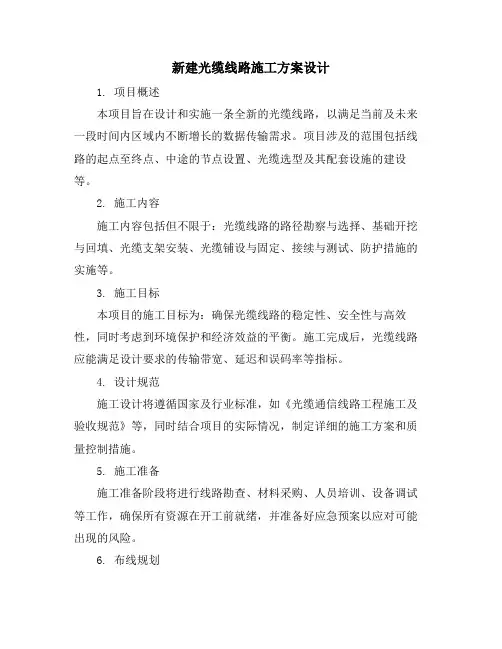

新建光缆线路施工方案设计1. 项目概述本项目旨在设计和实施一条全新的光缆线路，以满足当前及未来一段时间内区域内不断增长的数据传输需求。

项目涉及的范围包括线路的起点至终点、中途的节点设置、光缆选型及其配套设施的建设等。

2. 施工内容施工内容包括但不限于：光缆线路的路径勘察与选择、基础开挖与回填、光缆支架安装、光缆铺设与固定、接续与测试、防护措施的实施等。

3. 施工目标本项目的施工目标为：确保光缆线路的稳定性、安全性与高效性，同时考虑到环境保护和经济效益的平衡。

施工完成后，光缆线路应能满足设计要求的传输带宽、延迟和误码率等指标。

4. 设计规范施工设计将遵循国家及行业标准，如《光缆通信线路工程施工及验收规范》等，同时结合项目的实际情况，制定详细的施工方案和质量控制措施。

5. 施工准备施工准备阶段将进行线路勘查、材料采购、人员培训、设备调试等工作，确保所有资源在开工前就绪，并准备好应急预案以应对可能出现的风险。

6. 布线规划布线规划将综合考虑地形、地貌、气象等因素，选择最优路径进行光缆铺设。

同时，还将考虑未来的扩展性，预留足够的扩容空间。

7. 材料选择材料选择将遵循性能优越、质量可靠、价格合理的原则。

光缆应选用具有高带宽、低衰减、抗老化等特性的产品，并配备相应的连接器和防护材料。

8. 施工安全施工安全是项目管理的重中之重。

将采取严格的安全管理制度和操作规程，确保施工人员的安全。

同时，也将注意环境保护，减少对周边环境的影响。

本方案为新建光缆线路施工的基础指导文件，具体施工细节还需根据实际情况进行调整和完善。

通过本方案的实施，我们有信心建成一条高质量、高效率的光缆线路，为区域通信发展贡献力量。
