空气阻尼式时间继电器的结构与工作原理.

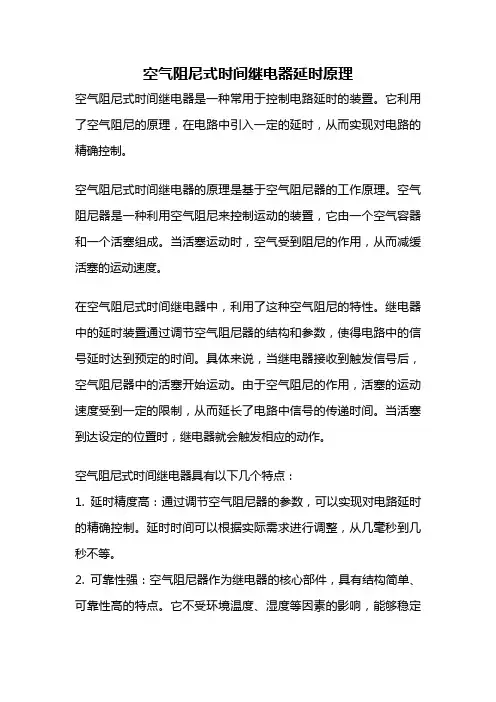

空气阻尼式时间继电器延时原理空气阻尼式时间继电器是一种常用于控制电路延时的装置。

它利用了空气阻尼的原理，在电路中引入一定的延时，从而实现对电路的精确控制。

空气阻尼式时间继电器的原理是基于空气阻尼器的工作原理。

空气阻尼器是一种利用空气阻尼来控制运动的装置，它由一个空气容器和一个活塞组成。

当活塞运动时，空气受到阻尼的作用，从而减缓活塞的运动速度。

在空气阻尼式时间继电器中，利用了这种空气阻尼的特性。

继电器中的延时装置通过调节空气阻尼器的结构和参数，使得电路中的信号延时达到预定的时间。

具体来说，当继电器接收到触发信号后，空气阻尼器中的活塞开始运动。

由于空气阻尼的作用，活塞的运动速度受到一定的限制，从而延长了电路中信号的传递时间。

当活塞到达设定的位置时，继电器就会触发相应的动作。

空气阻尼式时间继电器具有以下几个特点：1. 延时精度高：通过调节空气阻尼器的参数，可以实现对电路延时的精确控制。

延时时间可以根据实际需求进行调整，从几毫秒到几秒不等。

2. 可靠性强：空气阻尼器作为继电器的核心部件，具有结构简单、可靠性高的特点。

它不受环境温度、湿度等因素的影响，能够稳定地工作。

3. 适用范围广：空气阻尼式时间继电器可以应用于各种电路控制场合，例如自动化生产线、电力系统、通信设备等。

无论是需要精确延时控制还是需要稳定性较高的场合，都可以使用空气阻尼式时间继电器来实现。

空气阻尼式时间继电器的延时时间是通过调节空气阻尼器的结构和参数来实现的。

一般来说，延时时间与空气阻尼器的阻尼系数和活塞的质量有关。

增大阻尼系数或增加活塞的质量可以延长延时时间，而减小阻尼系数或减小活塞的质量可以缩短延时时间。

除了空气阻尼式时间继电器，还有其他形式的时间继电器，例如电容延时继电器和电感延时继电器等。

它们的原理不同，但都能够实现对电路的延时控制。

在实际应用中，可以根据具体的需求选择合适的延时继电器来使用。

空气阻尼式时间继电器利用了空气阻尼的原理，通过调节空气阻尼器的结构和参数，实现对电路延时的精确控制。

空气阻尼时间继电器嘿呀，小伙伴们，今天咱们来唠唠这个空气阻尼时间继电器。

这东西啊，就像是一个时间小管家呢。

它呀，是一种利用空气阻尼的原理来控制电路时间的继电器哦。

你可以把它想象成一个超级有耐心的小助手，在电路里默默等着合适的时间去完成自己的任务。

1. 它的结构挺有趣的它有电磁系统，这个就像是它的大脑一样，能产生磁力。

当电流通过的时候，这个电磁系统就开始工作啦。

还有气室哦，这个气室可是关键部分呢。

空气在里面流动的时候就会产生阻尼效果，就像你跑步的时候，风会对你有阻力一样。

触点部分也不能少呀，这个就像是它的手脚，通过开合来控制电路的通断呢。

2. 工作原理也很奇妙当继电器的线圈通电的时候，衔铁就会被吸引。

这时候呢，空气就开始在气室里运动啦，由于空气的阻尼作用，衔铁的运动就不会太快，而是按照一定的时间规律去触动触点。

比如说，你设定了一个5秒的延迟时间，那在这5秒内，空气阻尼就会慢慢地让衔铁移动到合适的位置，然后触点才会改变状态，要么接通电路，要么断开电路。

3. 它的用途可广泛啦在工业上，很多设备都需要有时间延迟的操作。

比如一些大型的机器启动的时候，不能一下子就全功率运行，需要空气阻尼时间继电器来控制，先慢慢启动一些部件，过一会儿再启动其他部件，这样可以保护机器，延长机器的使用寿命。

在家庭里呢，也可能会用到哦。

虽然不是那么常见，但是一些智能电器设备，如果要实现一些定时功能，也可能会用到类似原理的东西。

就像那种可以定时关闭的小夜灯，可能就有这种时间继电器的原理在里面呢。

4. 它的优缺点也很明显呢优点嘛，它的结构相对简单，成本比较低。

不像一些高级的电子时间继电器那么复杂和昂贵。

而且它比较可靠，因为它是基于比较成熟的空气阻尼原理，不太容易出现一些莫名其妙的电子故障。

缺点呢，它的精度可能没有那么高。

毕竟是靠空气阻尼，受到环境因素的影响会比较大。

比如说温度、气压的变化可能会让它的时间延迟有点偏差。

而且它的体积相对来说可能会大一点，在一些对空间要求比较高的电路设备里，可能就不太方便了。

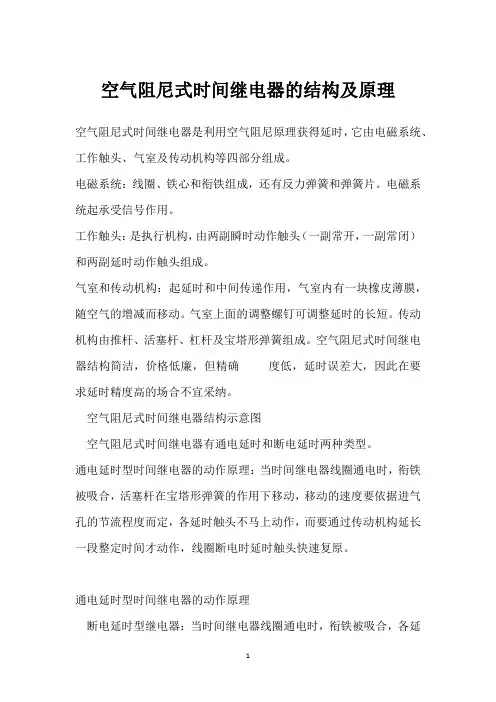

空气阻尼式时间继电器的结构及原理
空气阻尼式时间继电器是利用空气阻尼原理获得延时，它由电磁系统、工作触头、气室及传动机构等四部分组成。

电磁系统：线圈、铁心和衔铁组成，还有反力弹簧和弹簧片。

电磁系统起承受信号作用。

工作触头：是执行机构，由两副瞬时动作触头（一副常开，一副常闭）和两副延时动作触头组成。

气室和传动机构：起延时和中间传递作用，气室内有一块橡皮薄膜，随空气的增减而移动。

气室上面的调整螺钉可调整延时的长短。

传动机构由推杆、活塞杆、杠杆及宝塔形弹簧组成。

空气阻尼式时间继电器结构简洁，价格低廉，但精确度低，延时误差大，因此在要求延时精度高的场合不宜采纳。

空气阻尼式时间继电器结构示意图
空气阻尼式时间继电器有通电延时和断电延时两种类型。

通电延时型时间继电器的动作原理：当时间继电器线圈通电时，衔铁被吸合，活塞杆在宝塔形弹簧的作用下移动，移动的速度要依据进气孔的节流程度而定，各延时触头不马上动作，而要通过传动机构延长一段整定时间才动作，线圈断电时延时触头快速复原。

通电延时型时间继电器的动作原理
断电延时型继电器：当时间继电器线圈通电时，衔铁被吸合，各延
时触头瞬时动作，而线圈断电时触头延时复位。

通电延时型和断电延时继电器共同点：由于两类时间继电器的瞬动触头因不具有延时作用，故通电时马上动作，断电时马上复位，恢复到原来的常开或常闭状态。

断电延时与通电延时两种时间继电器的组成元件是通用的，从结构上说，只要转变电磁机构的安装方向，便可获得两种不同的延时方式，就是铁芯和衔铁的位置被掉转180度，即当衔铁位于铁心和延时机构之间时为通电延时型，而当铁心位于衔铁和延时机构之间时为断电延时型。

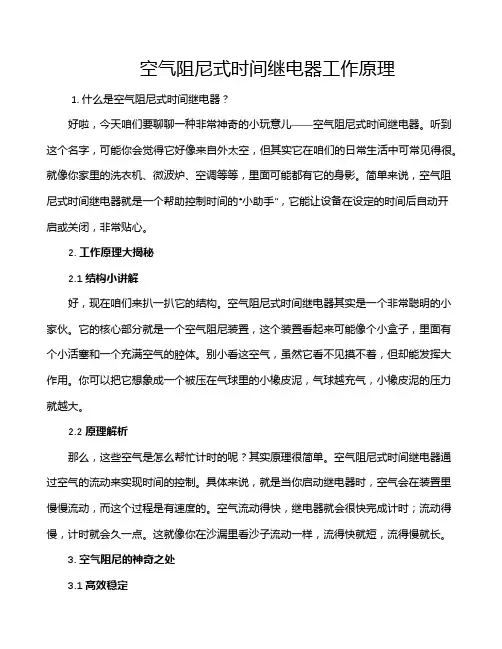

空气阻尼式时间继电器工作原理1. 什么是空气阻尼式时间继电器？好啦，今天咱们要聊聊一种非常神奇的小玩意儿——空气阻尼式时间继电器。

听到这个名字，可能你会觉得它好像来自外太空，但其实它在咱们的日常生活中可常见得很。

就像你家里的洗衣机、微波炉、空调等等，里面可能都有它的身影。

简单来说，空气阻尼式时间继电器就是一个帮助控制时间的“小助手”，它能让设备在设定的时间后自动开启或关闭，非常贴心。

2. 工作原理大揭秘2.1 结构小讲解好，现在咱们来扒一扒它的结构。

空气阻尼式时间继电器其实是一个非常聪明的小家伙。

它的核心部分就是一个空气阻尼装置，这个装置看起来可能像个小盒子，里面有个小活塞和一个充满空气的腔体。

别小看这空气，虽然它看不见摸不着，但却能发挥大作用。

你可以把它想象成一个被压在气球里的小橡皮泥，气球越充气，小橡皮泥的压力就越大。

2.2 原理解析那么，这些空气是怎么帮忙计时的呢？其实原理很简单。

空气阻尼式时间继电器通过空气的流动来实现时间的控制。

具体来说，就是当你启动继电器时，空气会在装置里慢慢流动，而这个过程是有速度的。

空气流动得快，继电器就会很快完成计时；流动得慢，计时就会久一点。

这就像你在沙漏里看沙子流动一样，流得快就短，流得慢就长。

3. 空气阻尼的神奇之处3.1 高效稳定空气阻尼式时间继电器的优势可不是吹的。

首先，它非常稳定。

因为空气的流动是很均匀的，这就像你在平静的湖面上划船一样，不会受到很多外界因素的影响。

而且，这种设计非常简单，故障率低，维护也方便。

就像你家里的钟表，走得准，而且不容易坏，这就是它的魅力所在。

3.2 使用的灵活性再来说说使用的灵活性。

空气阻尼式时间继电器不仅可以用于家用电器，还可以应用到工业设备中。

比如，在一些大型机械设备上，它可以帮助控制工作时间，保证设备在合适的时间内自动停机或开机。

这就像你做饭时定时器的作用，只不过它的“厨艺”更高级，更专业。

4. 总结总而言之，空气阻尼式时间继电器就是这样一个神奇又实用的小玩意儿。

常用继电器使用说明继电器是一种根据输入信号的变化，接通或断开小电流电路，以实现自动控制和保护功能的电器。

继电器的分类方法很多，按输入信号的性质可分为：电压继电器、电流继电器、速度继电器、压力继电器等；按工作原理可分为：电磁式继电器、电动式继电器、感应式继电器、晶体管式继电器和热继电器等；按输出方式可分为：有触点式和无触点式。

继电器主要由感测机构、中间机构和执行机构3部分组成。

1.中间继电器中间继电器是用来增加控制电路中的信号数量或将信号放大的继电器。

其输入信号是线圈的通电和断电，输出信号是触头的动作，由于触头的数量较多，所以可以用来控制多个元件或回路。

JZ系列中间继电器的外形如图所示。

（1）结构中间继电器由线圈、静铁心、动铁心、触头系统、反作用弹簧及复位弹簧等组成。

JZ7型中间继电器的结构如图所示。

（2）选用中间继电器主要根据被控制电路的电压等级、所需触头的数量、种类、容量等要求来选择。

（3）安装与使用中间继电器的使用与接触器相似，但中间继电器的触头容量较少，一般不能在主电路中应用。

中间继电器一般根据负载电流的类型、电压等级和触头数量来选择。

2.热继电器热继电器一般作为交流电动机的过载保护用，热继电器有两相结构、三相结构和三相带断相保护装置等3种类型。

JR系列热继电器的外形如图所示。

（1）结构它是由热元件、触头系统、动作机构、复位机构和整流电流装置组成。

其结构如图所示。

（2）工作原理使用时，将热继电器的三相热元件分别串接在电动机的三相主电路中，常闭触头串接在控制电路的接触器线圈回路中。

当电动机过载时，流过电阻丝的电流超过热继电器的整定电流，电阻丝发热，主双金属片向右弯曲，推动导板向右移动，通过温度补偿双金属片推动推杆绕轴转动，从而推动触头系统动作，动触头与常闭静触头分开，使接触器线圈断电，接触器触头断开，将电源切除起保护作用。

电源切除后，主双金属片逐渐冷却恢复原位，于是动触头在失去作用力的情况下，靠弹簧的弹性自动复位。

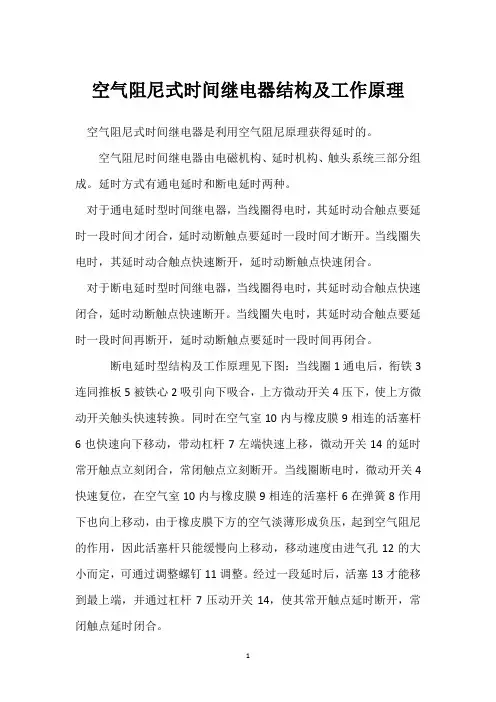

空气阻尼式时间继电器结构及工作原理
空气阻尼式时间继电器是利用空气阻尼原理获得延时的。

空气阻尼时间继电器由电磁机构、延时机构、触头系统三部分组成。

延时方式有通电延时和断电延时两种。

对于通电延时型时间继电器，当线圈得电时，其延时动合触点要延时一段时间才闭合，延时动断触点要延时一段时间才断开。

当线圈失电时，其延时动合触点快速断开，延时动断触点快速闭合。

对于断电延时型时间继电器，当线圈得电时，其延时动合触点快速闭合，延时动断触点快速断开。

当线圈失电时，其延时动合触点要延时一段时间再断开，延时动断触点要延时一段时间再闭合。

断电延时型结构及工作原理见下图：当线圈1通电后，衔铁3连同推板5被铁心2吸引向下吸合，上方微动开关4压下，使上方微动开关触头快速转换。

同时在空气室10内与橡皮膜9相连的活塞杆6也快速向下移动，带动杠杆7左端快速上移，微动开关14的延时常开触点立刻闭合，常闭触点立刻断开。

当线圈断电时，微动开关4快速复位，在空气室10内与橡皮膜9相连的活塞杆6在弹簧8作用下也向上移动，由于橡皮膜下方的空气淡薄形成负压，起到空气阻尼的作用，因此活塞杆只能缓慢向上移动，移动速度由进气孔12的大小而定，可通过调整螺钉11调整。

经过一段延时后，活塞13才能移到最上端，并通过杠杆7压动开关14，使其常开触点延时断开，常闭触点延时闭合。

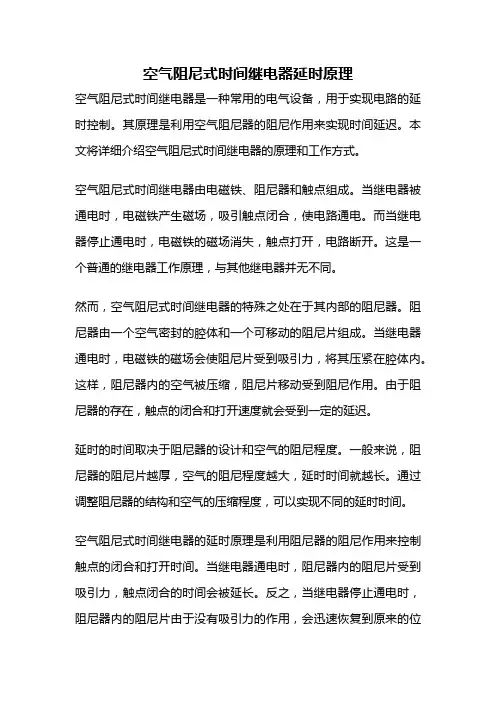

空气阻尼式时间继电器延时原理空气阻尼式时间继电器是一种常用的电气设备，用于实现电路的延时控制。

其原理是利用空气阻尼器的阻尼作用来实现时间延迟。

本文将详细介绍空气阻尼式时间继电器的原理和工作方式。

空气阻尼式时间继电器由电磁铁、阻尼器和触点组成。

当继电器被通电时，电磁铁产生磁场，吸引触点闭合，使电路通电。

而当继电器停止通电时，电磁铁的磁场消失，触点打开，电路断开。

这是一个普通的继电器工作原理，与其他继电器并无不同。

然而，空气阻尼式时间继电器的特殊之处在于其内部的阻尼器。

阻尼器由一个空气密封的腔体和一个可移动的阻尼片组成。

当继电器通电时，电磁铁的磁场会使阻尼片受到吸引力，将其压紧在腔体内。

这样，阻尼器内的空气被压缩，阻尼片移动受到阻尼作用。

由于阻尼器的存在，触点的闭合和打开速度就会受到一定的延迟。

延时的时间取决于阻尼器的设计和空气的阻尼程度。

一般来说，阻尼器的阻尼片越厚，空气的阻尼程度越大，延时时间就越长。

通过调整阻尼器的结构和空气的压缩程度，可以实现不同的延时时间。

空气阻尼式时间继电器的延时原理是利用阻尼器的阻尼作用来控制触点的闭合和打开时间。

当继电器通电时，阻尼器内的阻尼片受到吸引力，触点闭合的时间会被延长。

反之，当继电器停止通电时，阻尼器内的阻尼片由于没有吸引力的作用，会迅速恢复到原来的位置，触点打开的时间也会被延长。

这种延时原理使得空气阻尼式时间继电器在一些需要延时控制的电路中得到广泛应用。

例如，在工业自动化控制系统中，空气阻尼式时间继电器可以用于控制机器的启动和停止时间，使机器能够按照预定的时间顺序运行。

在家庭电器中，空气阻尼式时间继电器可以用于控制电灯的延时关闭，延长电灯的使用寿命。

空气阻尼式时间继电器是一种利用空气阻尼原理实现延时控制的电气设备。

通过调整阻尼器的结构和空气的压缩程度，可以实现不同的延时时间。

这种延时原理使得空气阻尼式时间继电器在工业自动化控制和家庭电器中得到广泛应用。

空气阻尼式时间继电器的作用和原理小伙伴们，今天咱们来唠唠一个超有趣的小玩意儿——空气阻尼式时间继电器。

这东西啊，就像是一个隐藏在电路里的小管家，默默地做着很重要的事情呢。

先说说它的作用吧。

这个时间继电器啊，就像是电路里的一个小闹钟。

比如说，在一些自动控制的设备里，像自动洗衣机。

你想啊，洗衣机得有个过程，它不能一下子就把衣服洗完。

它得先注水，注到合适的水位，然后开始搅拌清洗，洗完了还得排水，再进行漂洗啥的。

这个时间继电器呢，就负责告诉洗衣机，注水这个动作要持续多久。

它就像一个严格的时间把控者，精确地按照设定的时间来控制注水阀门的开关。

要是没有它呀，洗衣机可能就乱套了，要么水注得太多，要么根本就没注够，那咱们的衣服可就遭罪喽。

还有在一些工业生产的流水线上，有好多工序。

比如说，在某个零件的加工过程中，需要先对零件进行加热处理，加热到一定的时间后，再进行下一道工序，像冷却或者打磨之类的。

这个空气阻尼式时间继电器就会在那里掐着表，到点了就通知下一个环节可以开始了。

它就像一个接力赛里的交接棒小能手，保证每个环节都能有条不紊地进行。

那它的原理是啥呢？这可就有点像一场小小的空气冒险啦。

它里面有一个气室，这个气室就像是一个小小的空气城堡。

当继电器的线圈通电的时候呢，会有一个小零件开始运动，这个小零件就像一个小活塞一样，在这个空气城堡里捣乱哦。

它一动，就会把空气挤来挤去的。

这个时候，空气就像一群调皮的小精灵，它们被挤压后就会产生一种阻力。

这种阻力就会影响这个小活塞的运动速度。

而且啊，这个小活塞的运动是和电路的通断相关联的。

就好像小活塞是一个小钥匙，它的运动位置决定了电路是接通还是断开。

随着时间的推移，小活塞在空气阻力的作用下慢慢移动，就像一个小蜗牛在慢悠悠地爬。

当它爬到某个特定的位置时，就会触发电路的状态改变。

比如说，原来是接通的电路，现在就断开了，或者反过来。

这个过程是需要时间的，而这个时间就是我们可以预先设定好的。

空气阻尼式时间继电器
空气阻尼式时间继电器是一种基于空气阻尼原理实现的时间控制器。

它通过改变空气流动的阻力来调节时间延迟。

该继电器由一个气垫膜、一个弹簧和一个调节装置组成。

当电流通过继电器时，气垫膜上的电磁铁会被激活，使得气垫膜膨胀，从而压缩内部的空气。

随着时间的推移，气垫膜会逐渐放松，释放压缩的空气，直到它恢复到原始形状。

当气垫膜放松时，弹簧会推动一个可调节的阀门，来控制气流的流量，从而调节时间延迟。

一般来说，阀门越小，延迟时间就越长。

相反，如果阀门越大，延迟时间就会越短。

空气阻尼式时间继电器广泛应用于各种工业自动化控制系统和电路中，具有延迟断电、延迟开电、开合电路转换等功能。

它可以控制任何电器设备的开关，如灯光、电机、风扇、加热器等。

因为它不受电压波动等因素影响，所以比其他类型的时间继电器更加可靠，使用寿命也更长。

时间继电器种类
时间继电器种类
按工作原理分类
按其工作原理的不同，时间继电器可分为空气阻尼式时间继电器、电动式时间继电器、电磁式时间继电器、电子式时间继电器等。

（1）空气阻尼式时间继电器：利用空气通过小孔时产生阻尼的原理获得延时。

其结构由电磁系统、延时机构和触头三部分组成。

电磁机构为双口直动式，触头系统为微动开关，延时机构采用气囊式阻尼器。

（2）电子式时间继电器：电子式时间继电器是利用RC电路中电容电压不能跃变，只能按指数规律逐渐变化的原理，即电阻尼特性获得延时的。

特点：延时范围广，最长可达3600秒，精度高，一般为5%左右，
体积小，耐冲击震动，调节方便。
