室内分布光纤直放站微蜂窝与RRU

浅谈室内分布系统及RRU.直放站建设技术规范电信室内分布系统建设⽬录第⼀章系统要求第⼆章系统设计第三章设备安装第⼀节RRU设备第⼆节室内分布系统第四章系统整体测试第⼀节室外直放站系统整体测试第⼆节室内覆盖系统整体测试第⼀章系统要求室内分布系统及RRU/直放站建设必须达到以下要求：1、室内分布系统及RRU必须满⾜系统容量和呼损要求。

2、室内分布系统覆盖设计要求为98％以上区域不得低于-85dBm。

RRU系统覆盖设计要求为95％以上区域不得低于-75dBm。

3、室内分布系统及RRU/直放站建设中所选⽤的元器件必须是在省公司框架协议中确定的产品范围以内室内分布系统建设中覆盖⾯积1000平⽶以上的分布系统建设中必须采⽤1／2"以上馈线。

分布系统建设中各类型天线系统应能适应⽹络发展的需求，⼯作频段需达到2.5G。

4、⼲扰保护⽐：同频⼲扰保护⽐：C/I≥12dBm（不开调频），C/I≥9dBm（开调频）邻频⼲扰保护⽐：200KHZ邻频⼲扰保护⽐：C/I≥－6dBm5、在基站或微蜂窝接受端位置收到的上⾏噪声电平⼩于－120dBm。

6、室内天线的发射功率应⼩于15dBm/每载频即导频功率应⼩于5dBm/每载频。

7、主设备机房位置和⼲线放⼤器安装位置不应影响原有设备的摆放和机房环境，并要求为今后增加设备预留安装空间。

第⼆章系统设计第九条室内分布系统及RRU/直放站⼯程设计概述1、建筑物情况描述：（1）、建筑物基础信息描述包括建筑物的地理位置（含经纬度）、建筑物的⽤途、周边环境情况、建筑物的结构与楼层使⽤分配、建筑物的总⾯积、电梯数量与⽤途、⼈流量等基础信息。

（2）、建筑物当前信号覆盖情况简要描述。

（3）、进⾏覆盖的⽬的。

（4）、本次设计⽅案规模的简介含本次⼯程拟覆盖区域及⾯积，分布系统的类型，信号源的类型，⼯程预算投资总额。

2、⽅案设计依据。

3、⼚家现场勘察报告。

4、设计思路叙述。

（1）根据覆盖⽬标话务和周围⽹络情况选择信号源类型、分布系统类型。

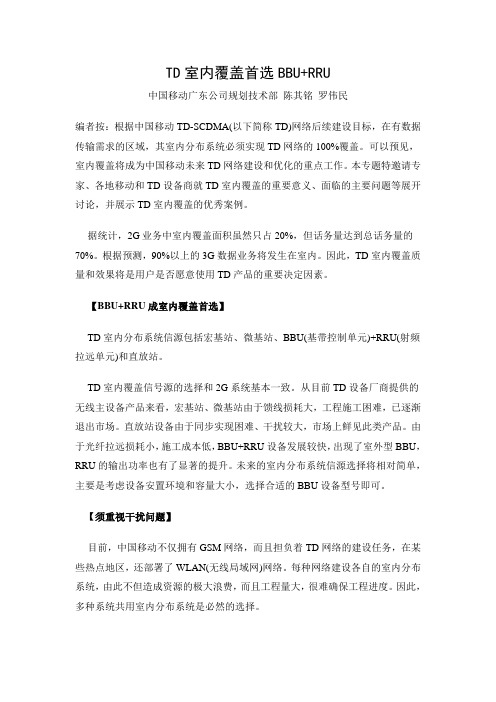

TD室内覆盖首选BBU+RRU中国移动广东公司规划技术部陈其铭罗伟民编者按：根据中国移动TD-SCDMA(以下简称TD)网络后续建设目标，在有数据传输需求的区域，其室内分布系统必须实现TD网络的100%覆盖。

可以预见，室内覆盖将成为中国移动未来TD网络建设和优化的重点工作。

本专题特邀请专家、各地移动和TD设备商就TD室内覆盖的重要意义、面临的主要问题等展开讨论，并展示TD室内覆盖的优秀案例。

据统计，2G业务中室内覆盖面积虽然只占20%，但话务量达到总话务量的70%。

根据预测，90%以上的3G数据业务将发生在室内。

因此，TD室内覆盖质量和效果将是用户是否愿意使用TD产品的重要决定因素。

【BBU+RRU成室内覆盖首选】TD室内分布系统信源包括宏基站、微基站、BBU(基带控制单元)+RRU(射频拉远单元)和直放站。

TD室内覆盖信号源的选择和2G系统基本一致。

从目前TD设备厂商提供的无线主设备产品来看，宏基站、微基站由于馈线损耗大，工程施工困难，已逐渐退出市场。

直放站设备由于同步实现困难、干扰较大，市场上鲜见此类产品。

由于光纤拉远损耗小，施工成本低，BBU+RRU设备发展较快，出现了室外型BBU，RRU的输出功率也有了显著的提升。

未来的室内分布系统信源选择将相对简单，主要是考虑设备安置环境和容量大小，选择合适的BBU设备型号即可。

【须重视干扰问题】目前，中国移动不仅拥有GSM网络，而且担负着TD网络的建设任务，在某些热点地区，还部署了WLAN(无线局域网)网络。

每种网络建设各自的室内分布系统，由此不但造成资源的极大浪费，而且工程量大，很难确保工程进度。

因此，多种系统共用室内分布系统是必然的选择。

杂散干扰、阻塞干扰和互调干扰是多系统共用室内分布系统必须考虑的问题。

一般来说，对两个系统之间的干扰进行分析时，阻塞干扰远远小于杂散干扰的影响。

而互调干扰存在于个别相邻的两个系统之间，必须通过压缩频段等方式解决。

因此，在考虑总的系统干扰时，往往仅需考虑两个系统的杂散干扰要求，对个别相邻系统需要重点考虑互调干扰。

海南联通综合代维室分维护要求海南联通综合代维室分维护要求海南联通综合代维维护要求1.爱立信交接需求人数：海口室分、直放站、室分、直放站、WLANWLAN 等抢修2等交接32.海口、文昌、琼海等地区室分、直放站和WLAN站点数量：市县室分系统+直放站+WLAN热点904+35+25251+5+5海口文昌琼海3.室分维护要求和时限：3.1室内分布（含室分监测系统）、直放站、WLAN系统巡检要求：3.1.1有源设备巡检要求（包括直放站、用于室内覆盖的微蜂窝、BBU ＋RRU、干放及附属监控设备等）1、检查信源、干放、WLAN二层交换机（含EOP交换机）工作状态a)设备运行状态；固定情况及各接头是否旋紧；是否存在安全隐患；设备周围是否有堆积物；接地情况；b)检查机器内、外部标签标识是否清楚、准确、完好。

c)安装在基站机房内的直放站设备电源接入端位置，统一接到开关电源的一次下电的开关上，不允许直接接到二次下电的开关上。

d)设备表面、过滤网灰尘清除。

2、检查主要功能模块指示灯是否正常，并测试其上下行功率及增益；a)指示灯指示正常，无告警。

b)测试上、下行功率(dBm)，记录数值c)上、下行增益(Db)，记录数值3、对于装有监控设备的室内分布天线覆盖系统或直放站，对其所监控的内容（如：交直流电压电流、上下行增益、温度等）、方式及监控的准确性进行验证，并检查监控设备的传输是否畅通、报警装置是否正常a)电压监控测试b)增益监控测试c)其它功能测试4、维护单位应在不同安装位置的主机、干放上各挂一本巡检、维护操作记录本（用扎带绑在设备下方），巡检必须到位检查每台主机、干放，并且对每台主机、干放所覆盖的楼层抽1-2层进行详细的拨打测试，对于每次巡检、故障处理的情况应做好详细记录。

5、其他的动力配套、传输设备等参照共性要求执行。

6、维护周期：季度。

3.1.2无源设备（含馈线、天线、耦合器、功分器、合路器、电桥等器件、接头、辅材，WLANAP等）的周期巡检要求1、检查设备工作状态a)设备运行状态；固定情况及各接头是否旋紧；是否存在安全隐患；设备周围是否有堆积物；接地情况；施主天线方位角；室外天馈的外观检查；防水措施是否老化。

室内分布系统简介室内分布系统是将信号源信号均匀地分布在建筑物内部的每个地方，以实现室内覆盖。

这种方式可以彻底解决室内覆盖的问题，但设计较复杂，而且采用的结构不成本亦不同。

按传输介质分为：电分布系统和光纤分布系统电分布系统分为：有源分布系统和五源分布系统，有源分布系统增加常见的器件有：干线放大器有源分布系统相对无源分布系统来说覆盖的范围更大，但是有源的系统维护的点要多维护起来要更加麻烦一些。

光纤分布系统：由于服务区域间隔比较远，需要覆盖区域面积大的情况下。

但是一般成本要高一些。

耦合器：是一种非等功率分配的功率分配器件信源：宏蜂窝基站（含BBU+RRU）、微蜂窝基站、直放站等。

计算方法：方向性＝隔离度－耦合度（例如6dB的隔离度是38dB，耦合度实测是.5dB，则方向性＝隔离度－耦合度＝38－.5=35dB。

宏蜂窝基站具有功率大的优点，对扩大覆盖范围较为有利，但投资较大，安装不便，需要的配套设施多，在室内分布系统服务区域内话务量不高的情况下会造成系统资源的浪费。

微蜂窝基站相比于宏蜂窝基站安装便利，投资较小，但输出功率略小。

在室内分布系统吸收的话务量未达到微蜂窝基站设计的话务量时仍会有话务资源的浪费。

RRU 相对于微蜂窝容量配置灵活，远端体积小，安装相对便利，但是需要宏基站的BBU 和光传输，有一定的限制条件。

直放站安装方便，投资最小，但有可能造成系统内与外界网络的干扰，同时在系统服务区域话务量较高时会增加施主基站小区的负担。

馈线：测量主机上行噪声电平P NO，根据RX，基站发射功率P C（CDMA：33dBm，GSM：40dBm），基站天线增益一般取14dBi，因从基站到施主天线之间的上、下行空间损耗L P基本相同，即L P=（P C+14）-RX，由此计算到达基站端的噪声L NT=P NO-L P，为使得到达基站端的噪声不高于-120dBm。

干扰基站的原因：上行输出噪声干扰，.放大器线性不好，下行交调产物串入上行干扰基站，收发天线隔离不够，系统自激GSM中跳频可分为基带跳频和射频跳频两种。

上图说明：将BTS换成BBU+RRU，一个BBU最多可带3个RRU射频拉远。

射频拉远是分布式基站的一种实现方式，主要用于无法获取站址或站址空间有限、具备光纤资源的站点，可用作室内覆盖信号源和低话务区域、交通道路的覆盖。

综合室内分布系统信源选取（一）目前CDMA室分信源及有源设备类型主要包括：直放站按其发射功率可分为：小功率（2W以下），中功率（2W、5W）、大功率（10W、20W、30W）。

手机伴侣：10mw。

射频拉远（RRU）一般功率：10W、20W/载波。

宏基站一般功率：20W/载波。

按话务量选取信源类型时可参考表2所示：表2 按话务量选取信源的建议（二）信源的选取应将室外网络和分布系统作为统一的整体来考虑，有效利用和合理分配室外基站容量，控制干扰并减少软切换开销使网络容量最大化，同时平滑衔接室内覆盖，实现网络覆盖质量的最优化。

（三）保持信源配置在近期内的相对稳定，避免频繁调整，同时与网络优化相结合，根据业务发展情况适时优化。

（四）当使用宏蜂窝、微蜂窝或射频拉远作为信源时，EVDO信源可按容量需要配置载波数量（如只配置EVDO第一载波），1X信源使用的载波数量需与室外基站保持一致。

考虑到未来系统扩容需要，CDMA主设备RRU按照5载波（3×1X+2×DO）预留7dB进行覆盖,由于RRU最大输出功率为80W（49dBm），故设计RRU的发射功率应按照不大于16W（42dBm）/载扇设计。

CDMA直放站设备按照5载波（3×1X+2×DO）预留7dB进行覆盖，由于直放站最大输出功率为20W （43dBm），故设计时信源端的发射功率应按照不大于5W（37dBm：实际工程中按照36dBm来设计）/载扇设计。

（五）新建综合室内分布系统应以容量和功率需求为基本依据，同时根据覆盖点对业务和品牌的重要性经济合理地选择信源类型。

（六）分布系统信源选择可参考表3。

表3 信源和分布系统选择建议站址选择（一）选择范围及优先级别综合室内分布系统的建设根据各楼宇的建筑功能和重要性分为三类，详见表1，各分公司应根据目标建筑的建设优先级视业务发展和投资情况统筹安排分批建设。

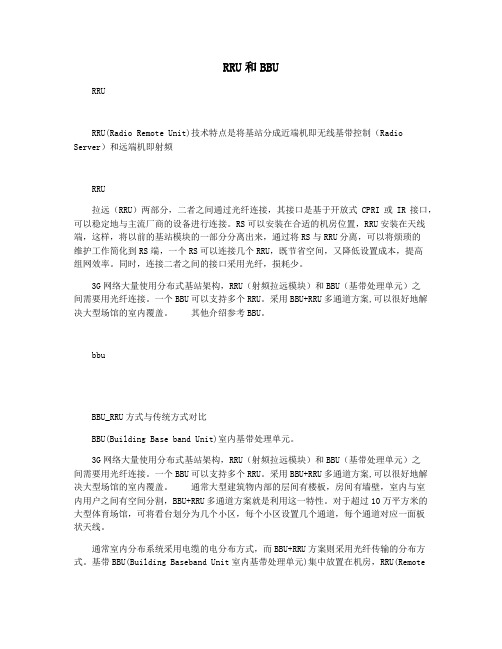

RRU和BBURRURRU(Radio Remote Unit)技术特点是将基站分成近端机即无线基带控制（Radio Server）和远端机即射频RRU拉远（RRU）两部分，二者之间通过光纤连接，其接口是基于开放式CPRI或IR接口，可以稳定地与主流厂商的设备进行连接。

RS可以安装在合适的机房位置，RRU安装在天线端，这样，将以前的基站模块的一部分分离出来，通过将RS与RRU分离，可以将烦琐的维护工作简化到RS端，一个RS可以连接几个RRU，既节省空间，又降低设置成本，提高组网效率。

同时，连接二者之间的接口采用光纤，损耗少。

3G网络大量使用分布式基站架构，RRU（射频拉远模块）和BBU（基带处理单元）之间需要用光纤连接。

一个BBU可以支持多个RRU。

采用BBU+RRU多通道方案,可以很好地解决大型场馆的室内覆盖。

其他介绍参考BBU。

bbuBBU_RRU方式与传统方式对比BBU(Building Base band Unit)室内基带处理单元。

3G网络大量使用分布式基站架构，RRU（射频拉远模块）和BBU（基带处理单元）之间需要用光纤连接。

一个BBU可以支持多个RRU。

采用BBU+RRU多通道方案,可以很好地解决大型场馆的室内覆盖。

通常大型建筑物内部的层间有楼板，房间有墙壁，室内与室内用户之间有空间分割，BBU+RRU多通道方案就是利用这一特性。

对于超过10万平方米的大型体育场馆，可将看台划分为几个小区，每个小区设置几个通道，每个通道对应一面板状天线。

通常室内分布系统采用电缆的电分布方式，而BBU+RRU方案则采用光纤传输的分布方式。

基带BBU(Building Baseband Unit室内基带处理单元)集中放置在机房，RRU(RemoteRadio Unit远端射频模块)可安装至楼层，BBU与RRU之间采用光纤传输，RRU再通过同轴电缆及功分器(耦合器)等连接至天线，即主干采用光纤，支路采用同轴电缆。

RRU和直放站-直放站与室内分布系统-MSCBSC移动通信论坛国内领先的通信技术论坛
单载频组网时，RRU和光纤直放站均可以作为基站覆盖的补充，
节省投资。

同时均可作为市内分布系统的信源。

多载频组网时，多台RRU较光纤直放站需要占用过多传输资源，
作为室内分布系统信源时也需要占用大量室内空间和供电资
源。

异频组网时，RRU可用于增加异频或同频的覆盖，光纤直放站同
时增加同、异频的覆盖。

光纤直放站也可从RRU取出射频信号，实现与RRU的级连接续覆
盖，等效于从基站取出信号。

比较
1）直放站可增加上/下行射频容量，解决覆盖与容量矛盾;
2）直放站可以减小整个覆盖区导频污染;
3）直放站可扩大高速数据用户的覆盖区;
4）直放站为基站选址难提供帮助;
5）直放站有光纤、无线、射频、塔放安装简便，应用灵活，而
RRU应用有时受到光纤线路和其他诸多因素的受限;
6）RRU在市区作为NodeB应慎用。

对于直放站应用应保证信源
质量良好，可选择光纤直放站、移频直放站或无线同频直放
站。

7）WCDMA直放站优于GSM直放站的应用，因为WCDMA容量大，可
通过直放站分流，而且WCDMA允许直放站覆盖半径多达100Km，
而GSM直放站最远不超过35Km。

WCDMA直放站可增加射频容量，
而GSM直放站不可能增加射频容量。

因此WCDMA直放站大有应用
前景。

最近省公司好像从京信采购了1000台射频拉远直放站.如果需要
可以留下邮箱.手头还有一份基站基带拉远RRU与光纤直放站应
用比较.。

4.4 BAC与BBU+RRU对比4.4.1 数字光纤直放站与RRU比较RRU和数字光纤直放站都可利用现有成熟的以太网数字光纤传输技术传输基带信号，并共同遵守标准的CPRI和OBSAI接口。

使用中可实现 RRU 和数字光纤直放站的远端机的互相替换。

RRU和数字光纤直放站都可以作为单点盲区和室分系统的信号源，选用哪一种取决于宏基站的载频数量和覆盖区域的业务量需求，如宏基站载频数量多，容量很富裕，用数字光纤拉远更为合适，不仅可以提高基站载频利用率而且还减少小区规划，如果覆盖区域业务量非常大应该选用BBU+RRU或者宏基站覆盖。

在组网方式上，RRU作为拉远单元可以单独使用，而且爱立信GSM制式只能支持一台BBU级联一台RRU。

而数字光纤直放站由近端机和远端机组成，在实际应用中，近端机是一个，而远端机可以是一个或多个，组网上可并联也可串联，组网方式也可以多样化，如：菊花链形、环形、树形等等。

在小区频率规划上，数字光纤直放站射频信号的小区频率总是同施主基站的频率相同，数字光纤直放站也不增加基站信道板硬件容量和频率资源，所以在扇区内大量采用并不会增加频率资源。

射频拉远单元 RRU 是利用基站剩余的信道板和基带处理设备组成新的扇区，通过光纤系统拉到远处，有人称它为基带池技术，也有人叫它拉远的微蜂窝技术，总之，它具有硬件容量，并且拥有新的频率。

由于 RRU具有基站性能，在宏基站的扇区内大量采用必然会增加很多频率资源和邻区列表，会发生同邻频干扰，切换增加。

在网络优化时这是必须注意的问题。

从成本上，采用RRU 技术，可以节省常规建网方式中需要的大量机房，节约基带单元的投资。

RRU 体积小，重量轻，可以应用于城区机房条件不理想或者机房匮乏的情况，但是应用前提是需要有光纤进行传输。

但在价格方面，RRU比直放站要贵 1/5 左右。

对于一拖一的系统，数字光纤直放站成本优势不明显，但一拖多，成本优势就比较明显了。

4.4.2 村通工程BAC与BBU+RRU对比结合村通工程现状对BAC建设模式和BBU+RRU建设模式进行比较。

数字光纤直放站和RRU的比较第二代移动通信系统基站设备的典型设计方案是将接收天线、发射天线安装在室外，将射频收发信机安装在室内，射频收发信机与接收天线、发射天线间用低损耗的射频电缆连接。

这就是所谓射频拉远技术。

第三代移动通信系统结合射频拉远技术，诞生了新型信号传输设备RRU，通过光纤传输基带信号。

同样，数字光纤直放站也可通过光纤传送基带信号，两者既有区别，又有联系。

一、RRU工作原理及应用射频拉远单元RRU（Remote Radio Unit）带来了一种新型的分布式网络覆盖模式，它将大容量宏蜂窝基站集中放置在可获得的中心机房内，基带部分集中处理，采用光纤将基站中的射频模块拉到远端射频单元，分置于网络规划所确定的站点上，从而节省了常规解决方案所需要的大量机房；同时通过采用大容量宏基站支持大量的光纤拉远，可实现容量与覆盖之间的转化。

RRU的工作原理是：基带信号下行经变频、滤波，经过射频滤波、经线性功率放大器后通过发送滤波传至天馈。

上行将收到的移动终端上行信号进滤波、低噪声放大、进一步的射频小信号放大滤波和下变频，然后完成模数转换和数字中频处理等。

RRU同基站接口的连接接口有两种：CPRI（Common Public Radio Interface 通用公共射频接口）及OBASI（Open Base Station Architecture Initiative 开放式基站架构）。

其中，CPRI组织成员包括：爱立信、华为、NEC、北电、西门子。

OBSAI组织成员包括：诺基亚、中兴、LGE、三星、Hyundai。

信号覆盖方式上，RRU可通过同频不同扰码方式，从NodeB引出。

也可通过同频不同扰码方式，从RNC引出。

这两种覆盖方式都是常规的方式，除此之外，对于3扇区，但配有多余信道板以及多余基带处理设备的基站可以利用基带池共享技术，将多余的基带处理设备设为第4小区，二、数字光纤直放站原理及应用数字光纤直放站不同于以往的模拟光纤直放站，它将RF信号经变频处理变为中频数字信号，再通过光纤拉远进行传输。
