直放站及室内分布系统-8

直放站及室内分布系统-8

直放站
常见直放站应用场合及优缺点 • 移频直放站： 移频直放站：
主要运用在用于无线环境复杂区域使用，具体如下： （1）适用于偏远山区和农村等； （2）适用于无线环境复杂区域使用，如覆盖市区中心：火车站、繁华街道等 ； （3）覆盖铁路、公路、地铁、隧道等。 优点：安装开通迅速，价格便宜。 缺点：对施主信源要求高。
直放站及室内分布系统
直放站 室内分布系统 塔放及功率放大器
室内分布系统
室内分布系统工作原理
室内覆盖系统为城市覆盖建筑物内部信号质量差的问题提供了较佳的 解决方案。其原理是利用室内天线分布系统将移动基站的信号均匀分布在 室内每个角落，从而保证室内区域拥有理想的信号覆盖。）；室 内有源放大设备（干线放大器）及其相关器件（同轴电缆、泄漏电缆、功 分器、耦合器、合路单元、室内重发天线）等组成。
直放站
常见直放站应用场合及优缺点
•
光纤直放站： 光纤直放站：
是现在网络中用的较多的一种类型；适用于大型高型楼层或大型建筑群；离宏蜂窝 基站、微蜂窝基站较近区域，用光端机；该方式性价比高，具体如下： （1）用于基站与将要覆盖区域之间存在高山、建筑物等障碍物或周围无线环境较差区域， 通过光缆传输可避免和其它设备互相干扰，有助于改善网络指标一举多得； （2）用于光缆资源丰富的铁路、公路、地铁、隧道等可明显增强覆盖效果，减少基站建 设，降低企业运营成本 ； （3）用于医院、超级商场、大型居民区等；光缆有线传输网络运行更稳定。 优点：价格便宜、对施主信源有选择权。 缺点：开通慢，增加大网优化的难度。
•
•
直放站
（三）直放站原理图
•如下图所示CDMA移动通信直放站原理图。
直放站
（四）常见直放站分类
根据使用场合及功能上的差异，通信系统常见的直放站类型主要有：无线同频直放站、 光纤直放站和移频直放站 （1）无线同频直放站 下行从基站接收信号，经放大后向用户方向覆盖；上行从用户接收信号，经放大后发送 给基站。在上、下行回路中，各使用了多级滤波器，滤除带外噪声和杂散信号，提高 上、下行信道之间的隔离度。 (2) 光纤直放站 将收到的信号，变换成光信号，传输后又恢复成电信号再发出。 (3) 移频直放站 移频直放站由近端机和远端机组成,近端机通过无线耦合或者直接耦合方式获取信源信 号F1，并将F1信号转换为链接信号F2，将F2通过近端发射天线发送给远端机接收天线。 远端机通过无线耦合方式接收近端机的发射信号F2，将信号F2转换为信源信号F1，通 过远端覆盖天线实现对目标区域的信号覆盖。

室内分布系统介绍及各器件参数

室内分布系统介绍及各器件参数

12.室内分布系统分类（按信源提取方式划分）
以基站为信号源的室内覆盖系统
耦合器
宏蜂窝 功分器
天线
以无线直放站为信号源的室内覆盖系统
以光纤直放站为信号源的室内覆盖系统
用耦合器从附近基站耦合部分信号通过光纤传送到欲覆盖区的光纤直放站
BTS 光纤直放站
以耦合基站信号并经过干线放大器为信号源的室内覆盖系统
1.39 4.34 8.91
4
5 6 7 8 9 10 11
30
37 45 53 60 67 75 83
21.93
28.25 35.61 43.06 49.64 56.28 63.9 71.57
62.0%
63.7% 76.1% 77.8% 78.7% 75.0% 76.3% 81.2%
13.60
18.00 27.10 33.50 39.07 42.21 48.76 58.11
10.室内覆盖工程的分类
从分布类型分：
无源天馈信号分布系统
有源天馈信号分布系统
光纤信号分布系统 漏缆信号分布系统
从信号源来分
以基站（含微蜂窝）为信号源的室内覆盖系统 以直放站为信号源的室内覆盖系统 以微蜂窝为信号源的室内覆盖系统
11.室内分布系统分类（按系统划分）
Pico Access（RRU级联）组网方案，BBU为基带池设备，提供室内所需的容量资源，可放置在任意地方的机房，一般 放在大楼布线机房，便于连接光纤资源。P Bridge分为楼道集线器和楼层集线器两种。楼道P Bridge完成楼层P Bridge 的汇聚，一般也放在大楼布线机房，与BBU和楼层P Bridge之间采用光纤连接；楼层P Bridge实现楼层RRU的汇聚和管 理，一般放在楼层布线机房，与RRU之间采用双绞线或光纤连接。Pico RRU为射频远端，实现最终的网络覆盖，一般 每个Pico RRU覆盖一层或一层的部分区域。

室内分布系统简介

室内分布系统简介

室内分布系统简介室内分布系统是将信号源信号均匀地分布在建筑物内部的每个地方，以实现室内覆盖。

这种方式可以彻底解决室内覆盖的问题，但设计较复杂，而且采用的结构不成本亦不同。

按传输介质分为：电分布系统和光纤分布系统电分布系统分为：有源分布系统和五源分布系统，有源分布系统增加常见的器件有：干线放大器有源分布系统相对无源分布系统来说覆盖的范围更大，但是有源的系统维护的点要多维护起来要更加麻烦一些。

光纤分布系统：由于服务区域间隔比较远，需要覆盖区域面积大的情况下。

但是一般成本要高一些。

耦合器：是一种非等功率分配的功率分配器件信源：宏蜂窝基站（含BBU+RRU）、微蜂窝基站、直放站等。

计算方法：方向性＝隔离度－耦合度（例如6dB的隔离度是38dB，耦合度实测是.5dB，则方向性＝隔离度－耦合度＝38－.5=35dB。

宏蜂窝基站具有功率大的优点，对扩大覆盖范围较为有利，但投资较大，安装不便，需要的配套设施多，在室内分布系统服务区域内话务量不高的情况下会造成系统资源的浪费。

微蜂窝基站相比于宏蜂窝基站安装便利，投资较小，但输出功率略小。

在室内分布系统吸收的话务量未达到微蜂窝基站设计的话务量时仍会有话务资源的浪费。

RRU 相对于微蜂窝容量配置灵活，远端体积小，安装相对便利，但是需要宏基站的BBU 和光传输，有一定的限制条件。

直放站安装方便，投资最小，但有可能造成系统内与外界网络的干扰，同时在系统服务区域话务量较高时会增加施主基站小区的负担。

馈线：测量主机上行噪声电平P NO，根据RX，基站发射功率P C（CDMA：33dBm，GSM：40dBm），基站天线增益一般取14dBi，因从基站到施主天线之间的上、下行空间损耗L P基本相同，即L P=（P C+14）-RX，由此计算到达基站端的噪声L NT=P NO-L P，为使得到达基站端的噪声不高于-120dBm。

干扰基站的原因：上行输出噪声干扰，.放大器线性不好，下行交调产物串入上行干扰基站，收发天线隔离不够，系统自激GSM中跳频可分为基带跳频和射频跳频两种。

08 室内分布系统设计参数

08 室内分布系统设计参数
P L (d 0 ) =31.5dB(f=900MHz)，其中
n S F 为2.8代入上式得：
室内分布系统设计参数
预测出距离信号源15米处的场强(设衰减储备R为10dB)：
b、室内自由空间路径损耗附加因子模型
室内分布系统设计参数
在室内可以认为是自由空间受限的传播路径，这一模型灵活性很强，预测
路径损耗与测量值的标准偏差为4dB，其传播模型表达式为：
室内分布系统设计参数
例：一室内覆盖系统最强信号电平为15dBm（0.03W），载波配置为12个，天线的增
益为2.1dBi，计算最强功率密度并判断是否符合国家环境电磁波卫生标准：
天线口总输入电平为：0.03×12 ＝ 0.36W（25.57dBm） 天线EIRP为：25.57 ＋ 2.1 ＝ 27.67（0.605W）
上表为：链路损耗参照表：900MHz/2200MHz 。这个公式一般用于估算室外信 号的传播损耗，同时也可以用来估算室外信号传播到室内的链路损耗，有时也可 以用于估算室内的链路损耗。
◆ 室内电磁波传播模型
室内分布系统设计参数
在室内电磁波传播受响的因素很多，在有限的空间内环境变化大，墙、顶、
地、人和室内物体等都会引起电磁的反射、折射、散射和吸收，电磁场分布十 分复杂，电波传播模型相应多种多样。本文着重介绍在测试的基础上总结出来 的三种传播模型，可供移动通信室内覆盖预测参考用。
课程名称
第7部分 室内分布系统设计参数
主要内容
一．总体设计原则
二．系统设计的一般性技术指标 三．具体设计原则
四．本次课主要内容总结
室内分布系统设计参数 室内覆盖系统设计原则
一、 总体原则
（1）室内覆盖应与室外基站的覆盖统一规划，保证室内外覆盖的良好衔接； （2）最大限度地考虑共用室内分布系统； （3）参考网络的话务量、数据流量、楼宇属性和社会效应确定是否建设室内覆盖； （4）根据楼宇性质、内部覆盖区域及业务需求，确定需达到的边缘承载速率； （5）网络建设初期建议室内外同频规划。

室内分布系统培训(设备简介)

室内分布系统培训(设备简介)
室分设备简单介绍
第一部分 2G设备
MBO (多标准室外型基站-阿尔卡特)
MBO是阿尔卡特的一种信源设备(载频配置单门可达8载波，双门可达12载
波)，MBO的大小约为长110cm，宽80cm，高180cm，是一种比较大型的设备，
不可挂墙，只能落地安装。可以使用在室内或者室外的不同场景，在室内使用 时要考虑到接电处的电力承载能力，在地下室需要做基础，在楼顶或者平层使 用时不需要安装基础。在室外使用时必须要安装基础，并且MBO在使用中是不 需要安装传输小机柜的，因为传输设备和光缆的光端盒都是一起放在MBO内的。
2G系统
第二部分 TD-SCDMA设备
BBU+RRU(华为)
RRU(Radio Remote Unit)技术特点是将基站分成近端机即无线基带控制 （Radio Server）和远端机即射频拉远（RRU）两部分，二者之间通过光纤连 接。RS可以安装在合适的机房位置，RRU安装在天线端，这样，将以前的基 站模块的一部分分离出来，通过将RS与RRU分离，可以将烦琐的维护工作简
RBS6601(爱立信)
RBS6601 是一款射频拉远基站解决方案，专门优化用以在范围广泛的室内 与户外应用中，为小区规划提供出色的无线性能。 RBS6601 主要由主单元（MU）与多个远端射频单元（RRUS）组成，二者 通过光纤电缆连接。
M
U
RRU S
6601现场图
BBU+RRU(华为)
BBU和RRU构成分布式的基站系统，将BBU和RRU分开布置，一个中心 BBU可以管理配置一组的RRU，实现基站系统的快速灵活配置和组网。 BBU主要负责数字基带信号处理及控制管理功能，RRU主要负责数字基带 信号到模拟射频信号的转换。使用BBU+RRU的方式降低了对机房的要求，减 少了馈线损耗，并且可以提供更为灵活的布站方式。 BBU和RRU之间使用光纤连接。

直放站及室内分布系统介绍

直放站及室内分布系统介绍

矢量网络分析仪
A
B
待测直放站
耦合器
匹配负载
带内波动测试图
25
直放站的主要参数 务实诚信，专业进取
驻波比：
定义 在直放站输出端测得的电压极大值与极小值之比，是
衡量直放站产生的信号反射波对原入射信号影响程度的 指标； 标准值：一般为1.5(对应回波损耗值为14dB)。
矢量网络分析仪
A
B
待测直放站
匹配负载
采用直放站后，可以减少基站数量、降低建网成本
4
直放站
直放站的介绍 直放站的特点及应用 直放站主要参数
务实诚信，专业进取
5
直放站的特点及应用
务实诚信，专业进取
直放站的分类
按制式分：GSM、AMPS、ETACS、DCS、 CDMA 、3G等； 按传输方式分：射频（无线）、光纤、移频； 按功率大小或应用场合分：室内、室外。
44
室分系统的分类
务实诚信，专业进取
射频有源分布系统 的特点：
器件包括在线放大器、各类功分器、耦合器、天线等均 需提供电源，所以称为有源天线分布系统，造价较高。 系统引入噪声和干扰较大。 工程设计主要考虑噪声和干扰的问题。 工程施工较方便。 通过控制各干线放大器的增益可使每天线口输出功率达 到一致，信号覆盖较均匀。
42
室分系统的分类
射频有源分布系统
务实诚信，专业进取
耦合器 干放
信源 功分器
吸顶天线 壁挂天线
43
室分系统的分类
务实诚信，专业进取
射频有源分布系统的作用：
使用小直径同轴电缆作为信号传输路径，利用多个小功 率放大器对线路损耗进行补偿，再经天线对室内各区域 进行覆盖，从而克服了无源天馈分布系统布线困难、覆 盖范围受馈线损耗限制的问题。

室内分布系统基础知识

室内分布系统基础知识

第 2 页/共 17 页
特点 能新增的话务容量大，扩容方便；输出 功率较高； 室内宏蜂窝 需要传输资源； 对电源要求高，对机房环境要求 高；建设周期长，建设成本高； 能新增话务容量，容量相对较小； 室内微蜂窝 需要传输光纤资源； 对电 源 要求不 高， 对 机房 环境 要求不 高；
应用场景 适用于高话务量、覆盖区域大、 基站选址容易的高档写字楼、大 型商场、星级酒店等重要场所；
3、 有源器件
室内分布系统中对于较大型的建筑覆盖，需增加干线放大器，以补偿信号 在传输过程中的损耗。 干线放大器的主要技术指标： （以 CDMA 为例）
测试项目 频率范围 标称最大输出功率 0.5W 1W 指标要求 前向：CDMA：870MHz～880MHz 反向：CDMA：825MHz～835MHz
1、 为蜂窝室内分布系统和直放站室内分 布系统： （1）蜂窝室内分布系统是指以室内微蜂窝或附近宏蜂窝作为室内覆盖系 统的信号源，即有线接入方式。蜂窝系统优点是信号稳定、可靠，通信质量好； 缺点是建设周期较长， 一次性投资大， 还需支付传输线路的租赁等其他费用。 通 常是应用在话务量较高的大型写字楼、商场等地区。蜂窝系统又分为宏蜂窝引 入系统和微蜂窝信源系统。 （2）直放站室内分布系统是指在室外站存在富余容量的情况下，通过直 放站 （Repeater） 将室外信号引入室内的覆盖盲区。 直放站系统优点是节省投资、 安装方便快捷；缺点是通过定向天线难以取得单一纯净的信号（要求是不能低 于-65dBm） ，系统的话音质量相对蜂窝系统较差，且易造成对其他基站的干扰。 直放站对移动网络的影响： — 掉话率增高，特别是质差断线。 — 通话质量差，误码率高，通话时断时续。 — 信噪比降低，出现信号很强却打不了电话的情况。 造成基站 C/I 及附近基站 C/A 下降，有些是严重干扰，情况严重时会造成 基站长期闭塞。 通常使用在话务量较小，且施主小区载波数较少且不采用跳频技术，话务 量不高，面积不大的小型室内覆盖系统。 使用蜂窝作为信源和使用直放站作为信源效果对比如下：

工程方案设计培训资料(室分、直放站)

工程方案设计培训资料(室分、直放站)
工程方案设计
根据不同环境，分布系统分为以下几大类： 楼宇覆盖 室内覆盖分布系统 电梯和地下覆盖
室内覆盖分布系统组成
无源部分： 微带耦合器：一种非等分功率器件，我公司常用的有 5dB 、 7dB、 10dB、 13dB、 15dB、 17dB、 20dB、 25dB、 30dB、35dB、 40dB、 45dB。
为什么需要室内覆盖？
利用室外基站覆盖容易信号不稳定，高大建筑物的低 层接收信号很差，因建筑结构易形成阴影区，中间层易形 成乒乓切换，高层可能因基站天线的高度限制而覆盖不 到，易形成孤岛效应，在人口密度大的地区易信道拥挤，手机上线困难，以上缺点严重限制了利用室外基站覆盖室内的效果，而这些问题都可以通过室内覆盖技术解决。
室内覆盖分布系统组成
有源部分（选频、选带、光纤、移频、干放）： 将施主天线接收到的基站信号进行放大，作为 室内分布的信源通过无源部分将信号分配到各 个覆盖区域，在覆盖区域较大的情况下，在必 要的位置加装干线放大器，以增加和补偿射频 信号，以传送更远的距离，扩大覆盖范围。
室内覆盖分布系统应用范围
室内覆盖分布系统组成
根据使用器件的不同，室内覆盖分布系统可以分为有源部分和无源部分。 有源部分：主设备（选频、选带、光纤、移频）、 干线放大器 无源部分：耦合器、功分器、合路器、馈线、 施主天线、重发天线
光纤型系统组成： 由靠基站一侧的近端机（安装在基站机房内）和靠覆盖区一侧的远端机两部分组成。
室内覆盖分布系统分类
BTS
远端机1
远端机2
远端机3
远端机4
光近端机
光纤
光纤
光纤
光纤
光纤传输方式特点：
光纤传输方式的最大特点是施主基站信号通过光纤引入覆盖区，并通过光信号接收器和转换器，完成光电转换。其优点为：

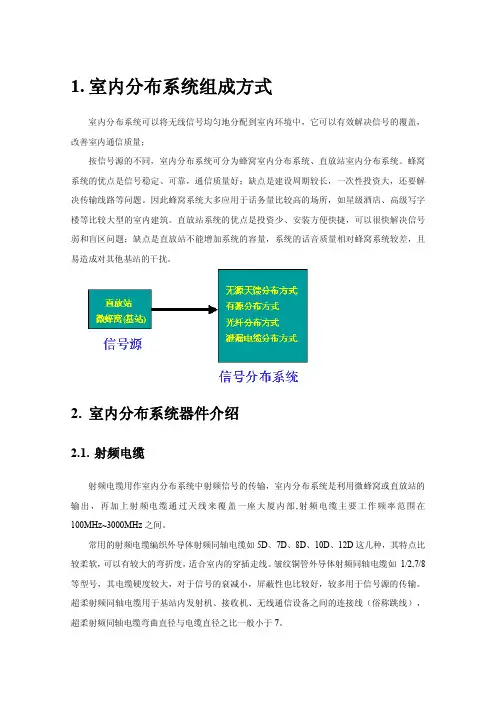

室内分布系统介绍

室内分布系统介绍

2.6.3. 天线的场景适用及安装
室内分布系统天线因为近距离覆盖、发射功率限制、安装空间限制、视觉污染限制等因 素，决定了室内天线有别于室外型天线。根据室内分布系统天线应用场景基本上可以分为几 个应用场景，室内场景、地铁隧道场景、电梯超市场景等。 1．室内场景使用天线 室内应用场景使用的天线，一般增益较小，对波束的半功率宽度也没有具体要求，这是 由室内覆盖特点决定的。对于覆盖区域较小的场合，建议使用全向天线；覆盖比较空旷的狭 长区域，建议采用定向天线；多系统共用天线时选用宽频天线。 室内应用场景天线类型一般选择吸顶全向天线，尺寸比较小，增益也较小（5dBi 以下） ， 造型比较美观。 2．电梯以及部分大型仓储超市场景 电梯以及部分大型仓储超市，隧道等应用场景，有两种窄波束定向天线——八木（Yagi） 天线和对数周期（Log-per）天线，国内也有厂家将八木天线音译为“雅奇天线” 。这两种天线 一般建议在室内覆盖中，电梯和大型仓储超市等装修不太考究的地方使用。 八木天线是窄带天线，价格便宜，天线增益相对较大（> 10 dBi） ；对数周期天线是宽带 天线，天线增益相对较小（< 10 dBi） 。在此要特别说明的是，因为八木天线是窄带天线，所
尺寸 (mm)
2.3.4. 定向耦合器主要应用
1．信号注入； 2．信号发生器的调整； 3．功率流动的监视； 4．测量入射功率和反射功率，以测定驻波比； 5．信号取样；定向耦合器（从基站引出下行信号，并将上行信号送入基站） 6．基站直接耦合，从基站的收、发端口用耦合器分配一定比例的信号，送入室内分布系 统进行信号分配。
图 2-15 抛物面天线
2.6.2. 各种天线的参数指标对比(典型值)
表 2-6 室内分布天线技术指标(典型值) 天线类型 频率范围 增益 极化形式 VSWR 前后比 最大输入功率 阻抗 水平 3dB 带宽 垂直 3dB 带宽 用途 360° 90° 重发天线 90° 60° 3dBi 垂直极化 ≤1.5 ≥23dB 50W 50Ω 35° 施主天线 10° ≥18dB 全向吸顶天线 壁挂天线 7dBi 八木天线 14dBi 垂直或水平 ≤1.4 ≥30dB 200W 抛物面天线 单频 25dBi 全频

直放站和室内分布系统

直放站和室内分布系统

IXD-120/V06-NB参数
25
八木天线OYI-060/V10-NG
八木天线
26
阻抗 频率 增益 前后比 驻波比 极化方向 水平波瓣宽度 垂直波瓣宽度 功率 接头类型 尺寸 重量
50Ω 880～960MHz 10dBi ＞12dB ≤1.4：1 垂直极化或水平极化 60° 55° 100W N型K头 700×100×180mm 1.5kg
-0.3dB
-0.7dB
-2.2dB
-3.5dB
BTS
15dB~20dB耦合器损耗 10 dB耦合器损耗 5 dB耦合器损耗 8D-SFAE软馈线4m损耗
<0.3dB <0.7dB <2.2dB ≈0.5dB（含接头损耗）
功率设计与传播模型分析示例
15
信号泄漏的分析
信号泄漏可能会引起越区覆盖,可能会引起同邻频干扰， 需要适当调整安装位置，选择适当电路参数、辐射参数 的天线。例如A与C小区没有相邻关系，当用户A到C小区 时容易引起掉话。
17
泄漏的解决方法三：定向板状天线代替全向天线。 具体措施：定向板状天线朝室内覆盖。造成的 问题：工作困难；天线安装位置受限；定向天线代 替全向天线增加了投资。 泄漏的解决方法四：多天线低功率覆盖方式，保 证覆盖的同时控制了信号的外漏。 造成的问题：工程复杂，投资增加。
18
常用器件简介
●天线 ●无源器件
37
38
抗 变换 功分器主要技术指标： 分配损耗、 插入损耗、 隔离度、 输入/输出驻波比、 功率容限、 频率范围、带内平坦度。
29
耦合器
耦合器是将信号不均匀地分配到直通端和耦合端。 耦合器 从结构上分一般分为：微带和腔体两种 腔体耦合器内部是两条金属杆,组成的一级耦合 微带耦合器内部是两条微带线,组成的一个类似于多 级耦合的网络

直放站及室内分布系统基本原理

直放站及室内分布系统基本原理

德达泰尔通信有限公司
17
DeltaTel
2 直放站的隔离度
天线的隔离度：指的是Donor天线从基站接收到的信号强度，与经直放 站放大并通过Coverage天线发射到Donor天线的信号强度的差。 为了防止直放站的振荡，天线隔离度应大于直放站实际设置增益15dB以 上。 为确保Donor天线与Coverage天线间所必需的屏蔽，实际距离可根据下 面公式进行推算 垂直隔离度：lsolation(dB)=48+40lg(D/λ) 水平隔离度：lsolation(dB)=42+20lg(D/λ) – (Gd+Gs) D：Donor天线与Coverage天线间的距离 (单位：m) λ：波长 (单位：m) Gd: Coverage天线方向的Donor天线的增益 Gs: Donor天线方向的Coverage天线的增益
DeltaTel
直放站及室内分布系统基本原理
德达泰尔通信有限公Tel
第一部分
直放站(Repeater)及室内分布系统 的基本概念
德达泰尔通信有限公司
2
DeltaTel
随着移动通信的不断发展，尤其网络优化的不断引入(主要 指微蜂窝、微微蜂窝的分裂，基站功率下降，基站下倾角增大 等)，直放站和室内分布的使用越来越广泛。 由于微波信号的直线传输、高频穿透损耗大、微蜂窝小区 覆盖以及无线传输干扰大的特性，网络覆盖可能出现以下问题： (1) 郊外一般由于建筑、山脉、树林等障碍物的存在，会出 现覆盖盲区。 (2)随着城市里移动用户的飞速增加以及高层建筑越来越多， 话务密度和覆盖要求也不断上升。这些建筑物规模大、质量好， 对移动电话信号有很强的屏蔽作用。在大型建筑物的低层、地 下商场、地下停车场等环境下，移动通信信号弱，手机无法正 常使用，形成了移动通信的盲区和阴影区；在中间楼层，由于 来自周围不同基站信号的重叠，产生乒乓效应，手机频繁切换， 甚至掉话，严重影响了手机的正常使用；在建筑物的高层，由 于受基站天线的高度限制，无法正常覆盖，也是移动通信的盲 区。另外，在有些建筑物内，虽然手机能够正常通话，但是用 户密度大，基站信道拥挤，手机上线困难。

室内分布系统及直放站介绍

室内分布系统及直放站介绍

室内分布系统及直放站介绍信景胜整理于2008年11月3日河北省通信建设有限公司进行室内覆盖系统建设的直接理由覆盖方面，由于建筑物自身的屏蔽和吸收作用，造成了无线电波较大的传输衰耗，形成了移动信号的弱场强区甚至盲区;容量方面，建筑物诸如大型购物商场、会议中心，由于移动电话使用密度过大，局部网络容量不能满足用户需求，无线信道发生拥塞现象;质量方面，建筑物高层空间极易存在无线频率干扰，服务小区信号不稳定，出现乒乓切换效应，话音质量难以保证，并出现掉话现象。

室内分布的组网分类室内分布系统的组网按照信号源有以下几种接入方式：●(1)宏蜂窝作信源接入信号分布系统；●(2)微蜂窝作信源接入信号分布系统；●(3)直放站作信源接入信号分布系统。

直放站作信源接入信号分布系统●是利用施主天线空间耦合(无线直放站)或利用耦合器件直接耦合存在富余容量的基站信号(光纤移频)，再利用直放站设备对接收到的信号进行放大为信号分布系统提供信号源。

●直放站以其灵活简易的特点成为解决小容量室内分布系统的重要方式。

安装简便灵活，设备型号也丰富多样，在移动通信直放站中也扮演着重要的角色。

直放站作信源接入信号分布系统应用方式1无线直放站(通过直放站的施主天线直接从附近基站接收信号)直放站作信源接入信号分布系统应用方式2光纤直放站(用耦合器从附近基站耦合部分信号通过光纤传送到欲覆盖区的直放站)直放站作信源接入信号分布系统应用方式3移频直放站室内分布系统分类●室内分布系统根据传输媒介分为：●（1）射频无源分布系统；●（2）射频有源分布系统；●（3）光纤分布方式●（4）泄露电缆分布方式射频有源分布系统有源系统中的有源设备可以有效补偿信号在传输中的损耗，从而延伸覆盖范围，受信号源输出功率影响较小。

有源系统广泛应用于各种大中型室内覆盖系统工程。

泄露电缆分布方式信号源通过泄漏电缆传输信号，并通过电缆外导体的一系列开口，在外导体上产生表面电流，从而在电缆开口处横截面上形成电磁场，这些开口就相当于一系列的天线起到信号的发射和接收作用。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

Байду номын сангаас内分布系统分类
室内分布系统根据传输媒介分为： （1）射频无源分布系统； （2）射频有源分布系统； （3）光纤分布方式 （4）泄露电缆分布方式
射频无源分布系统
无源系统信号在馈线 及各器件中传递时 产生的损耗无法得 到补偿，因此覆盖 范围受信源输出功 率影响较大。信源 输出功率大时，无 源系统可应用于大 型室内覆盖工程， 如大型写字楼、商 场、会展中心等； 信源功率较小时， 无源系统仅应于小 范围区域覆盖，如 小的地下室、超市 等
GSM直放站分类
为了满足不同环境及技术要求，GSM直放站主 要可分为： --- GSM移动通信宽带直放机 --- GSM移动通信频带选择直放机 --- GSM移动能信信道选择直放机
GSM移动通信宽带直放站
主要用于机场、旅游区、地下建筑、隧道、大型偏厂矿及村镇 等GSM系统的盲区、阴影区。
光端机
光端机
光端机
主机
泄露电缆分布方式
信号源通过泄漏 电缆传输信号， 并通过电缆外导 体的一系列开口， 在外导体上产生 表面电流，从而 在电缆开口处横 截面上形成电磁 场，这些开口就 相当于一系列的 天线起到信号的 发射和接收作用。 它适用于隧道、 地铁、长廊等地 形
GSM直放站的介绍
直放站（中继器）属于同频放大设备，是指在无线 通信传输过程中起到信号增强的一种无线电发射中 转设备。直放站的基本功能就是一个射频信号功率 增强器。直放站在下行链路中，由施主天线现有的 覆盖区域中拾取信号，通过带通滤波器对带通外的 信号进行极好的隔离，将滤波的信号经功放放大后 再次发射到待覆盖区域。在上行链接路径中，覆盖 区域内的移动台手机的信号以同样的工作方式由上 行放大链路处理后发射到相应基站，从而达到基地 站与手机的信号传递。
宏蜂窝作信源接入信号分布系统
是以宏蜂窝基站作为 信号分布系统的信号源。 宏蜂窝作信号源容量 大、覆盖范围广、信号质 量好、容易实现无源分布、 网络优化简单，是室内分 布系统最好的接入方式。 但宏蜂窝成本较为昂贵， 且需有传输通路，建设周 期长 .
耦合器
宏蜂窝
天线
功分器
微蜂窝作信源接入信号分布系统
GSM移动通信频带选择直放站
中心频率和带宽任意可调，满足不同客户要 求，带外抑制好，不同营运商之间的信号不 会产生相互干扰
GSM移动通信信道选择直放站
高的系统增益且增益连续可调 产品能工作在两信道或四信道，可扩展 每信道单独功放，不会相互干扰，性能稳 定
GSM无线直放站工作原理
室内分布系统信源选择的比较
使用基站 使用直放站
1. 是否增加容量
2. 信号质量 3. 对网络的影响 4. 是否需要传输设备 5. 是否需要重新频率规 划 6. 是否需要调整参数 7. 是否支持容量动态分 配 8. 是否支持多运营商 9. 安装时间 10. 投资
根据需要增加容量
好 小 需要 需要 需要
不能增加容量
一般 控制不好影响很 大 不需要 不需要 支持
不支持(容量预分配)
不支持 较长 较多
支持
支持 较短 较少
室内分布的组网分类
室内分布系统的组网按照信号源有以下几种接 入方式： (1) 宏蜂窝作信源接入信号分布系统； (2) 微蜂窝作信源接入信号分布系统； (3) 直放站作信源接入信号分布系统。
微蜂窝
耦合器

直放站作信源接入信号分布系统
是利用施主天线空间耦合(无线直放站)或利 用耦合器件直接耦合存在富余容量的基站信 号(光纤 移频)，再利用直放站设备对接收到 的信号进行放大为信号分布系统提供信号源。 直放站以其灵活简易的特点成为解决小容量 室内分布系统的重要方式。安装简便灵活， 设备型号也丰富多样，在移动通信直放站中 也扮演着重要的角色。
移频直放站
下面以GSM移频直放站为例说明工作原理（移频到1800MHz频段 传输） GSM的移频是在近端把信号搬移到1800MHz的频段内, 每频段单独选频移频： 每一个频点都由可控的选频移频单元进行移频，可以移到 DCS1800M的任何频点。例如可以将945M的频点移到1800M 的1806M，也可以移到1815M，在硬件上不受限制。该方案 同时可提供上下行选频功能，选频数目在8以下任选。 选频移频： 使用分离的选频模块和固定频段的移频模块，可以通过选 频模块选择需要的频点，通过移频模块整体将935-954M或 954-960M频段搬移到1805-1825M或1840-1850M，而不 能将单个频点移到某个指定频点。 宽带移频 使用一个频段选频模块和整体移频模块。选频模块区分不 同运营商的网络信号，移频模块实现频段的整体搬移。
GSM移动通信宽带直放站原理
GSM移动通信频带选择直放站原理
GSM移动通信信道选择直放站原理
GSM光纤直放站
移频直放站
常规的同频直放站存在以下几个问题：直放站常常 能接收到多个基站的信号而形成干扰；增益较高的 直放站，施主天线和重发天线之间的隔离度要求很 高，往往难以实现；重发天线只能采用定向辐射， 站址要求设在覆盖区的边缘，这不仅给选址带来困 难，而且影响覆盖范围和服务质量；在许多情况下， 由于在所需覆盖的盲区边缘无法找到有足够信号强 度的站址，同频直放站无法安装。因此，在移动通 信网中使用移频直放站有着特殊的意义：应用移频 直放站替代同频无线直放站，将大大减少可能对网 络带来的不利影响。
移频直放站
BS
移频 近端 设备
. . .
移频 远端 设备 移频 远端 设备
. . .
移频 远端 设备
室内分布系统及直放站介绍
信景胜 整理于2008年11月3日 河北省通信建设有限公司
进行室内覆盖系统建设的直接理由
覆盖方面，由于建筑物自身的屏蔽和吸收作用，造 成了无线电波较大的传输衰耗，形成了移动信号的 弱场强区甚至盲区; 容量方面，建筑物诸如大型购物商场、会议中心， 由于移动电话使用密度过大，局部网络容量不能满 足用户需求，无线信道发生拥塞现象; 质量方面，建筑物高层空间极易存在无线频率干扰， 服务小区信号不稳定，出现乒乓切换效应，话音质 量难以保证，并出现掉话现象。
是以微蜂窝基站作 为信号分布系统的 信号源。由于微蜂 窝本身功率较小， 只适用于较小面积 的室内覆盖，若要 实现较大区域的覆 盖，就必须增加微 蜂窝功放。与宏蜂 窝相比微蜂窝成本 较低、对环境要求 不高、施工方便等， 所以微蜂窝作信号 源使用也较为广泛。 微蜂窝+功放接入 信号分布系统
天线 微蜂窝干放 功分器
耦合器
吸顶天线
信源
功分器 壁挂天线
射频有源分布系统
有源系统中的 有源设备可以 有效补偿信号 在传输中的损 耗，从而延伸 覆盖范围，受 信号源输出功 率影响较小。 有源系统广泛 应用于各种大 中型室内覆盖 系统工程。
光纤分布方式
由于光纤损耗小， 适合于长距 离传输，该 系统广泛应 用于大型写 字楼、酒店、 地下隧道、 居民楼等室 内覆盖系统 的建设
直放站作信源接入信号分布系统应用方式1
无线直 放站(通 过直放 站的施 主天线 直接从 附近基 站接收 信号)
直放站作信源接入信号分布系统 应用方式2
光纤直放站 (用耦合 器从附近 基站耦合 部分信号 通过光纤 传送到欲 覆盖区的 直放站)
直放站作信源接入信号分布系统 应用方式3
移频直放站
