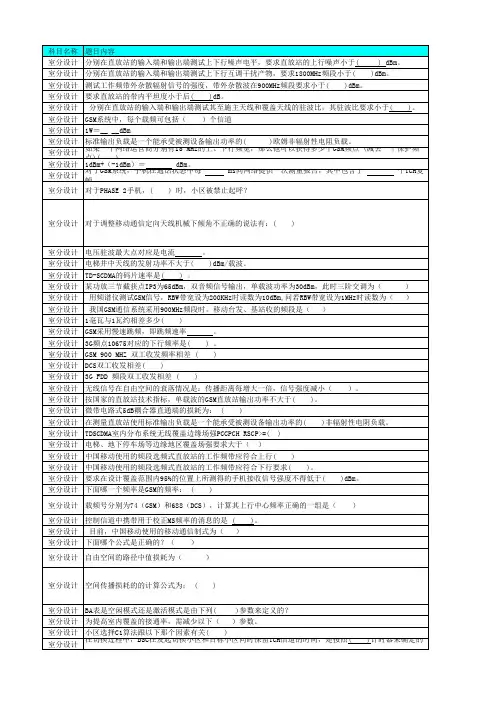

室内分布系统设计题库要点

室分设计郊区可以根据需要的覆盖面积来估计天线类型，以下哪些说法不正确的是（）。
室分设计 “极化”是指（）在空间运动的轨迹或变化的状态
室分设计 TD基站勘测时，GPS天线至少应保证( )方向45度范围内无阻挡。
室分设计由于导线中通过电流，周围将有磁场，表明导线存在
。
室分设计测试室外无线直放站收发信两端的隔离度，直放站收发信隔离度的要求：( )
室分设计 GSM 900 MHZ 双工收发频率相差 ( )
室分设计 DCS双工收发相差( )
室分设计 3G FDD 频段双工收发相差 ( )
室分设计无线信号在自由空间的衰落情况是：传播距离每增大一倍，信号强度减小（）。
室分设计按国家的直放站技术指标，单载波的GSM直放站输出功率不大于( )。
室分设计微带电路式5dB耦合器直通端的损耗为： ( )
室分设计 DCS1800MHz的工作频段是怎么分配的？
室分设计若直放站的收发天线之间的隔离度不能达到要求，会对系统造成什么影响：( ) 室分设计无线直放站的应用范围： ( ) 室分设计呼吸效应是由于（）而引起的
室分设计以下关于测量报告的描述，( ) 是错的？
测试工作频带外杂散辐射信号的强度，带外杂散波在900MHz频段要求小于( )dBm。
要求直放站的带内平坦度小于后( )dB。
分别在直放站的输入端和输出端测试其至施主天线和覆盖天线的驻波比，其驻波比要求小于( )。
GSM系统中，每个载频可包括（）个信道
1W＝__ __dBm标准Βιβλιοθήκη 出负载是一个能承受被测设备输出功率的(
室分设计天线没有哪些指标？（）
室分设计以下那一项不是室内分布系统的作用： ( )

室内分布专业技术规范试题.doc

室内分布专业技术试题四、简答题1 .直放站的传输方式是透明传输，请解释透明传输的含义。

答：输出信号频率与输入信号频率相同，透明信道。

2.请问光纤直放站光纤的传输距离最远可传输多少公里？答：20公里。

3.某直放站系统存在接收信号弱的问题，分析造成此故障的可能原因，并给出故障检测过程。

答：接收信号弱一般有三种情况：1、信源强度差；2、施主夭馈故障；3、施主天线调整不当。

其中造成信源强度差的原因有：接收点距信源基站远、接收点前面有遮挡物、信号为反射信号、多径或漫反射等。

检测过程：关掉主机，在施主天线处用手机（或频谱仪外接八木天线）测试其信号强度，根据测出的强度理论计算到达主机输入口的信号强度。

若与在主机输入口实测值不符合，则为第二、三种情况造成。

4.怎样确定信源有同频、邻频干扰？答：信源如果存在同频或邻频干扰，1、手机在Netmoniter状态下，在信号覆盖区内拔打电话时会出现质差、杂音等现现象，严重的甚至会影响上线。

2、用频谱仪观察接收信源时"有时也可以发现同、邻频干扰。

3、最为准确的方法是利用手机在Netmoniter状态下，用锁频的方法分别对现场所存在的几个邻频小区进行拔打测试。

认真记录各小区的使用频点，待全部测定完成后，对各小区的使用频点进行对比，找出存在干扰的频点。

找出同、邻频干扰的小区频点后应及时与移动公司联系，共同找出解决办法。

5.室内分布系统施工时，监理对馈线布放检查应注意什么？（8分）答：（1）布放路由合理，与设计相符；（2）馈线头制作合格；（3）与跳线接头紧; （4）弯曲半径符合标准；（5）馈线固定间距符合规范；（6）水平馈线、外露馈线及线井中1/2"馈线穿进保护管并固定；（7）保护管固定间隔符合规范，无交叉和无悬空；（8）馈线孔封堵；（9）两端标签正确加透明胶粘牢；（10）线井内馈线有明显中国移动标志和警示标志。

6.某直放站信号很强但无法占用，请分析具体原因并提出解决方法？（4分）答:分析：该直放站信号没有相邻的站点的信号优先级高，造成该直放站信号很强也无法占用的现象。

直放站与分布系统(题库1).

一、直放站与分布系统代维业务(一主流产品介绍和工作原理一 . 填空题1、光纤直放站分近端机和远端机,他们常用 1310nm 和 1550nm 波长的光端机进行连接。

2、光纤直放站传输距离最远可达 20km ,可用于村镇、公路、城市小区等区域的覆盖。

3、移频直放站分近端机和远端机,近端机与基站之间可以采用直接耦合方式, 也可采用无线耦合方式。

4、光纤直放站的光端机输出功率一般为 0-3 dBm 。

5、无线直放站按载频选择方式分可以有载波选频直放站和频段选频直放站。

6、基站设备的射频输出端口一般为 DIN 型接口。

7、 GSM/WCDMA双频合路器所适用的 GSM 频段是 885-960MHZ , WCDMA 频段是 1920-2170MHZ 。

8、目前常用的 1/2馈线在 900MHZ 的百米损耗为 6.9dB , 在 2000MHZ 为10.7dB 。

9、二功分器、三功分器和四功分器的分配比分别为 3.3 dB、 5 dB和 6.5 dB ; 6dB 耦合器、 10dB 耦合器和 15dB 耦合器的分配比分别为 1.5 dB、 0.7 dB 和 0.4 dB。

10、工程中应用的耦合器可以分为腔体和微带两类, 两类耦合器主要性能区别是功率容量和插损不一样。

11、泄漏电缆作为当前地铁信号覆盖的主要传输设置之一越来越受到人们的重视,泄漏电缆一般分为耦合式泄漏电缆与辐射式泄漏电缆两种。

12、 dBm 常用于功率单位 , dBc 常用于互调产物单位 , dB 常用于增益或衰减单位 , dBi 、 dBd 均为天线增益单位。

13、在 WCDMA 通信系统中, 用 __EC/IO__来表示信噪比, 用 _RSIP__表示信号强度。

14、直放站的隔离度应比工作增益大 15dB 。

15、分布系统对于电梯的覆盖方式一般有电梯八木天线定向覆盖、平层电梯厅覆盖方式、电梯井道内直放站机覆盖方式以及电梯井道泄漏电缆覆盖方式四种方式。

室内分布系统试题(含答案)

室内分布系统试题（含答案）一、选择题（每题1分共20分）1、载频是950MHz，其对应的频点是（）CA、70B、81C、75D、792、GSM每个频点的带宽是。

（）BA、2MHzB、200KHzC、20KHzD、2KHz3、直放站不宜作为信号源覆盖的是（）。

DA、信号盲点B、民居平房C、山区道路D、高层建筑4、DCS下行工作频段是：（）BA、1710~1785MHzB、1805~1880MHzC、1810~1885MHzD、1705~1780MHz5、5W等于（）dBm。

DA、40B、33C、20D、376、在移动通信系统中，话音质量共分8级。

其中，话音质量最好的是（）级。

AA、0级B、1级C、6级D、7级7、以下哪个不是天线的参数（）DA、天线增益B、水平半功率角C、垂直半功率角D、隔离度8、室内分布无源器件的接头是：（）AA、N型母头B、N型公头C、K型母头D、K型公头9、2G室内分布系统天线末端功率原则上不能超过（）。

BA、12dBmB、15dBmC、10dBmD、17dBm10、经过2进2出的合路器信号强度损耗：（）BA、1dBB、3dBC、5dBD、6dB11、在做工程清单统计时，一般遵行下列哪条原则。

（）CA、无源器件数量与天线数量相符A、无源器件数量比天线数量多1个C、无源器件数量比天线数量少1个D、无源器件数量比天线数理少2个12、目前WLAN系统中可用的相邻两个信道中心频率间隔是（）。

CA、200KHzB、1.25MHz：C、5MHzD、7MHz13、信号在自由空间的衰落情况是：传播距离每增大一倍，信号强度减少。

（）CA、2dBB、3dBC、6dBD、9dB14、TD-SCDMA特有的切换技术为（）。

BA、硬切换B、接力切换C、软切换D、同频切换15、GSM系统中时间提前量（TA）的一个单位对应空间传播的距离接近（）米。

CA、450B、500C、550D、60016、GSM采用的多址方式为（）。

室内分布系统培训

定向：
对数周期全向天线小于: ø180mm×90mm（直径×高度）；天线：定向天线小于：小于:210mm×180mm×44mm (长×宽×厚)
N-F 对数周期天线：长度小于150mm 全向天线小于:350g －10℃～+55℃
重量工作温度
八木天线：
室内分布系统常用器件介绍馈头：
室内分布系统常用器件介绍
目录
1 2 3
室内分布系统总体介绍室内分布系统常用器件介绍室内分布系统工程设计流程
室内分布系统常用器件介绍
耦合器技术指标
设备/器件名称腔体耦合器设备技术指标应答：指标项目 5dB耦合器()插入损耗 6dB耦合器()插入损耗 7dB耦合器()插入损耗 10dB耦合器()插入损耗 15dB耦合器()插入损耗 20dB耦合器()插入损耗 25dB耦合器()插入损耗 5-7dB耦合度偏差 10-15dB耦合度偏差 20-25dB耦合度偏差工作频段驻波比方向性特性阻抗功率容量互调产物接头类型工作温度相对湿度设备/器件型号要求指标 ≤2.0 dB ≤1.8 dB ≤1.4 dB ≤0.8 dB ≤0.4 dB ≤0.2 dB ≤0.2 dB 标称值±0.5dB 标称值±1dB 标称值±1.5dB 800~2500MHZ ≤1.4 >20dB 50Ω ≥100W <-135dBc（2×10W） N—F ～+ 5%～95% 江苏荣联可以达到指标 ≤2.0 dB ≤1.8 dB ≤1.4 dB ≤0.8 dB ≤0.4 dB ≤0.2 dB ≤0.2 dB 标称值±0.5dB 标称值±1dB 标称值±1.5dB 800~2500MHZ ≤1.4 >20dB 50Ω ≥100W <-135dBc（2×10W） N—F ～+ 5%～95%

直放站及室内分布系统介绍

矢量网络分析仪
A
B
待测直放站
耦合器
匹配负载
带内波动测试图
25
直放站的主要参数务实诚信，专业进取
驻波比：
定义在直放站输出端测得的电压极大值与极小值之比，是
衡量直放站产生的信号反射波对原入射信号影响程度的指标；标准值：一般为1.5(对应回波损耗值为14dB)。
矢量网络分析仪
A
B
待测直放站
匹配负载
采用直放站后，可以减少基站数量、降低建网成本
4
直放站
直放站的介绍直放站的特点及应用直放站主要参数
务实诚信，专业进取
5
直放站的特点及应用
务实诚信，专业进取
直放站的分类
按制式分：GSM、AMPS、ETACS、DCS、 CDMA 、3G等；按传输方式分：射频（无线）、光纤、移频；按功率大小或应用场合分：室内、室外。
44
室分系统的分类
务实诚信，专业进取
射频有源分布系统的特点：
器件包括在线放大器、各类功分器、耦合器、天线等均需提供电源，所以称为有源天线分布系统，造价较高。系统引入噪声和干扰较大。工程设计主要考虑噪声和干扰的问题。工程施工较方便。通过控制各干线放大器的增益可使每天线口输出功率达到一致，信号覆盖较均匀。
42
室分系统的分类
射频有源分布系统
务实诚信，专业进取
耦合器干放
信源功分器
吸顶天线壁挂天线
43
室分系统的分类
务实诚信，专业进取
射频有源分布系统的作用：
使用小直径同轴电缆作为信号传输路径，利用多个小功率放大器对线路损耗进行补偿，再经天线对室内各区域进行覆盖，从而克服了无源天馈分布系统布线困难、覆盖范围受馈线损耗限制的问题。

室内分布系统基础知识

第 2 页/共 17 页
特点能新增的话务容量大，扩容方便；输出功率较高；室内宏蜂窝需要传输资源；对电源要求高，对机房环境要求高；建设周期长，建设成本高；能新增话务容量，容量相对较小；室内微蜂窝需要传输光纤资源；对电源要求不高，对机房环境要求不高；
应用场景适用于高话务量、覆盖区域大、基站选址容易的高档写字楼、大型商场、星级酒店等重要场所；
3、有源器件
室内分布系统中对于较大型的建筑覆盖，需增加干线放大器，以补偿信号在传输过程中的损耗。干线放大器的主要技术指标：（以 CDMA 为例）
测试项目频率范围标称最大输出功率 0.5W 1W 指标要求前向：CDMA：870MHz～880MHz 反向：CDMA：825MHz～835MHz
1、为蜂窝室内分布系统和直放站室内分布系统：（1）蜂窝室内分布系统是指以室内微蜂窝或附近宏蜂窝作为室内覆盖系统的信号源，即有线接入方式。蜂窝系统优点是信号稳定、可靠，通信质量好；缺点是建设周期较长，一次性投资大，还需支付传输线路的租赁等其他费用。通常是应用在话务量较高的大型写字楼、商场等地区。蜂窝系统又分为宏蜂窝引入系统和微蜂窝信源系统。（2）直放站室内分布系统是指在室外站存在富余容量的情况下，通过直放站（Repeater）将室外信号引入室内的覆盖盲区。直放站系统优点是节省投资、安装方便快捷；缺点是通过定向天线难以取得单一纯净的信号（要求是不能低于-65dBm），系统的话音质量相对蜂窝系统较差，且易造成对其他基站的干扰。直放站对移动网络的影响： — 掉话率增高，特别是质差断线。 — 通话质量差，误码率高，通话时断时续。 — 信噪比降低，出现信号很强却打不了电话的情况。造成基站 C/I 及附近基站 C/A 下降，有些是严重干扰，情况严重时会造成基站长期闭塞。通常使用在话务量较小，且施主小区载波数较少且不采用跳频技术，话务量不高，面积不大的小型室内覆盖系统。使用蜂窝作为信源和使用直放站作为信源效果对比如下：

工程方案设计培训资料(室分、直放站)

室内覆盖分布系统组成
腔体耦合器：可承受较大功率，最大承受200W，插损较小。腔体功分器：可承受较大功率，最大承受200W，插损较小。
室内覆盖分布系统应用范围
室内覆盖分布系统组成
根据使用器件的不同，室内覆盖分布系统可以分为有源部分和无源部分。有源部分：主设备（选频、选带、光纤、移频）、干线放大器无源部分：耦合器、功分器、合路器、馈线、施主天线、重发天线
总体概述
小区深度覆盖
室外直放站
基站延伸覆盖系统
郊区及公路覆盖
隧道覆盖
一、盖？
现今，随着移动通信的普及化，用户已不满足于只有室外的移动通信服务，同时在室内也要求有清晰良好的通话环境，尤其在人口密度大、话务量繁忙的酒店、商场、商务办公楼等大型建筑物内。据统计，现有的2G系统约有30%～40%的话务量发生在室内，在即将到来的3G时代，将有70%的话务量发生在室内。室内由于自身建筑材料的阻挡原因，加之室外的地形影响等诸多因素的制约，到达室内的无线信号往往强度很弱或质量很差，电梯和地下停车场等地方更是信号盲区。
室内覆盖分布系统组成
微带功分器：一种等分功率器件，常用的有二功分、三功分、四功分。合路器：将两路同频段或异频段信号合成一路信号输出，有同频合路器和双频合路器两种。
工程勘测内容
3、网络无线环境勘测：目的：了解现场当前覆盖状况和存在的问题，确定覆盖范围。有TEMS的情况下用TEMS扫频测试，以了解建筑物当前覆盖状况。没有TEMS的情况下用测试手机扫频测试，记录好BCCH、TCH、 LAC、 CID和邻频。
室内覆盖分布系统分类
根据传输方式的不同，室内分布系统可以分为以下几种：无线射频型：选频、选带直放站（最常用）光纤型：光端机（光近端机、光远端机）移频型：移频直放站基站耦合型：干线放大器

技能竞赛直放站及室分试题

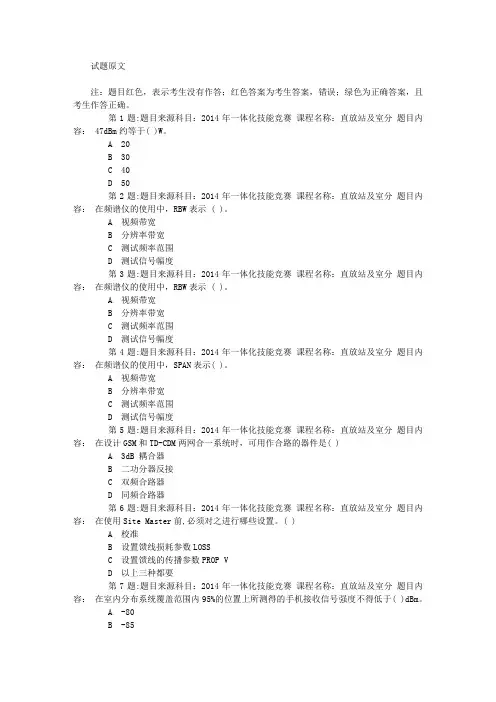

试题原文注：题目红色，表示考生没有作答；红色答案为考生答案，错误；绿色为正确答案，且考生作答正确。

第1题:题目来源科目：2014年一体化技能竞赛课程名称：直放站及室分题目内容： 47dBm约等于( )W。

A 20B 30C 40D 50第2题:题目来源科目：2014年一体化技能竞赛课程名称：直放站及室分题目内容：在频谱仪的使用中，RBW表示 ( )。

A 视频带宽B 分辨率带宽C 测试频率范围D 测试信号幅度第3题:题目来源科目：2014年一体化技能竞赛课程名称：直放站及室分题目内容：在频谱仪的使用中，RBW表示 ( )。

A 视频带宽B 分辨率带宽C 测试频率范围D 测试信号幅度第4题:题目来源科目：2014年一体化技能竞赛课程名称：直放站及室分题目内容：在频谱仪的使用中，SPAN表示( )。

A 视频带宽B 分辨率带宽C 测试频率范围D 测试信号幅度第5题:题目来源科目：2014年一体化技能竞赛课程名称：直放站及室分题目内容：在设计GSM和TD-CDM两网合一系统时，可用作合路的器件是( )A 3dB 耦合器B 二功分器反接C 双频合路器D 同频合路器第6题:题目来源科目：2014年一体化技能竞赛课程名称：直放站及室分题目内容：在使用Site Master前,必须对之进行哪些设置。

( )A 校准B 设置馈线损耗参数LOSSC 设置馈线的传播参数PROP VD 以上三种都要第7题:题目来源科目：2014年一体化技能竞赛课程名称：直放站及室分题目内容：在室内分布系统覆盖范围内95%的位置上所测得的手机接收信号强度不得低于( )dBm。

A -80B -85C -90D -95第8题:题目来源科目：2014年一体化技能竞赛课程名称：直放站及室分题目内容：直放站、干线放大器必须按地，接地面积为( )平方毫米。

A 12B 14C 16D 20第9题:题目来源科目：2014年一体化技能竞赛课程名称：直放站及室分题目内容：直放站不具有以下哪一项作用：( )。

室内分布系统试题(答案)

室内分布系统考试单位_____________ 姓名______________一、选择题（每题1.5分，共30分）1.以下器件中属于有源器件的是（C ）A.耦合器B.功分器C.干线放大器D.合路器2.在800－2500 MHz时，三功分器的最大插入损耗是多少? （B ）A.-≤3.2dBB.-≤3.3dBC.-≤5.3dBD.-≤6.6dB3.在800－2500 MHz时，6dB耦合器直通端的最大插入损耗是多少?（B ）A.-≤2dBB.-≤1.8dBC.-≤1.4dBD.-≤0.8dB4.在室内分布系统中，楼层的覆盖一般用什么类型的天线？（A ）A.全向吸顶天线B.定向天线C.八木天线D.抛物面天线5.在室内分布系统中，电梯的覆盖一般用什么类型的天线？（B ）A.全向吸顶天线B.定向天线C.八木天线D.抛物面天线6.在满足覆盖质量要求和投资预算的前提下，尽量减少干放的使用数量，干放不可串联使用，并联使用时每个信号源单元所带干放不超过（ C ）A.3台B.4台C.5台D.6台7.在1900 MHz时，1/2馈线每百米损耗为（ C ）A. 6 dBB.7 dBC.11 dBD.12 dB8.在地铁、隧道等一些陕长的环境中，一般采用什么电缆进行覆盖。

（C ）A.1/2馈线B.7/8馈线C.泄漏电缆D.1/2软馈线9.目前建设的室内分布系统中，要求功分器、耦合器等无源器件支持频段范围为（ A ）A.800—2500MHzB.800—2200MHzC.1710—2200MHzD.1710—2500MHz10.室内分布系统布线要求中，驻波比应小于（ A ）A. 1.5B. 0.2C. 14D. 1.011.综合室内分布系统中，CDMA/3G/WLAN系统不可共用的器件是（ A ）A.干线放大器B.合路器C.功分器D.室内天线12. 1 W等于多少dBm（ C ）A.20dBmB.27dBmC.30dBmD.33dBm13.以下设备标注中，哪个表示耦合器？（ B ）A.PS n-mFB.T n-mFC.CB n-mFD.ANT n-mF14.Sitemaster的主要作用是用于测试（ C ）A．天线口功率B．光路时延C．驻波比D．直放站增益15.话音质量等级（MOS）的主观判断分为几个等级（ C ）A.2；B.4；C.5；D. 616.在室内分布系统中，要求信源和干放的输入输出及天线口功率与设计值误差在（ B ）A.±1dBB.±2dB；C.±2.5dB；D.±3dB；17.在室内分布系统中，要求有源设备接地地阻值为（ B ）A.＜3欧姆B.＜5欧姆C.＜10欧姆D.＜15欧姆18.以下直放站中，哪种是需要在LOS（视线连接）条件应用的？（ D ）A.同频直放站B.移频直放站C.光纤直放站D.微波直放站19.以下直放站中，需要用到多个频率进行传输的是（ B ）A.同频直放站B.移频直放站C.光纤直放站D.微波直放站20.直放站系统中覆盖天线与施主天线之间的隔离度应大于直放站实际工作增益加上多少dB的冗余储备（ C ）A.5；B.8；C.10；D.15二、多选题（包含一个或多个选项，每题3分，共30分）1.室内分布系统常用的信源包括了( ABCD )A.无线直放站B.光纤直放站C.微蜂窝D.宏蜂窝2.室内分布系统可分为（ABCD ）A.有源分布系统B.无源分布系统C.光纤分布系统D.泄漏电缆分布系统3.以下器件中属于无源器件的是（ABD ）A.功分器B.耦合器C.干线放大器D.吸顶天线4.对于有源设备安装的规范，以下正确的是：（ABCDE ）A.安装位置无强电、强磁和强腐蚀性设备的干扰；B.安装位置保证主机便于调测、维护和散热需要；C.主机在条件允许的情况下尽量安装在室内。

一体化代维试题(直放站&分布系统)-重点

一体化代维试题（西区）直放站、分布系统类一、单选题（20题，每题1分）1.DCS1800系统工作频段：（）A、上行1705-1780 下行1800-1875；B、上行1710-1785 下行1805-1880；C、上行1715-1790 下行1810-1885；D、上行1720-1795 下行1815-1890；2.测得基站天线正向功率为9W，反向功率为1W，驻波比为：（）A、1.15；B、1.25；C、1.35；D、1.45；3.某运营商新获批分别为10 MHz的上、下行频宽，那么他可以获得多少个GSM频点(减去一个保护频点)：（）A、49；B、59；C、69；D、79；4.1W与1Mw相差多少dB:（）A、10dB；B、100dB；C、30dB；D、300dB；5.若某直放站的下行发射功率为43dBm，则其对应的功率为多少瓦：（）A、2W；B、5W；C、10W；D、20W6.双工器的作用是：（）A、使同一副天线可以传送收发两路信号；B、用于TX的功分；C、用于合成多路接收信号；D、A和B；7.当用MS 测得的TA值为5，则此时MS离BTS的距离约是：（）A、5m；B、500m；C、1250m；D、2500m；8.在设计室内分布系统时，主要用在主干链路作分路的是：（）A、3db电桥；B、耦合器；C、双工器；D、功分器；9.如图所示，工作带宽为：（）A、6.4MHz；B、8.2MHz；C、10MHz；D、5MHz10.直放站系统上行干扰信源小区，可能通过以下哪种方式解决：（）A、降低输入；B、降低增益；C、解除自激；D、以上都有可能采用；11.当要检测10dBm以上信号时，需要在频谱仪INPUT端口串接：（）A、衰减器；B、合路器；C、双工器；D、滤波器；12.若存在两个正弦信号f1和f2，由于非线性作用将产生许多互调分量|±p f1 ±q f2 |，p+q称为阶。

其中的2 ω1–ω2和2 ω2 –ω1两个频率分量称为：( )互调(交调)分量。

2009北京培训考试题答案答案-重点

2009年北京移动直放站及分布系统培训考试题姓名：分数：一。

、填空（30’=15×2’）1 模拟无线直放站工程开通隔离度L（dB）要求应大于直放站最大工作增益G max 约10～15Db，如果不满足这个要求，直放站有可能会产生自激。

而虹信公司研发的ICS直放站在工程开通时隔离度L（dB）要求可小于直放站最大工作增益G max 。

2 漏缆分为三种，分别是辐射型漏缆（RMC），耦合性漏缆（CMC）和泄漏型（LSC）3 虹信公司研发NCS直放站在开启底噪抑制功能后，上行底噪噪声始终是小于-50dBm。

4 数字光纤直放站的组网方式主要有星形组网方式，菊花链形组网和环形组网方式，其中环形组网具有网络自愈的能力。

5 常用的终端负载有匹配负载和短路负载两种。

6 功分器按结构分类，有微带和腔体功分器两种。

二、选择题（20’=10×2’）1 哪类直放站具有自动时延调整功能（ A ）。

A 数字光纤直放站B ICS干扰消除直放站C 数字移频直放站2 如果测试施主天线与重发天线的隔离度值较小，设备因自激无法正常工作，应采取以下哪种方法来避免自激（C）。

A增大直放站增益 B 增大直放站入口电平 C增大两天线之间的垂直或水平距离3 虹信数字移频直放站可以提供的最大载波数（ A ）.A 16B 24C 124 为了保证基站接收机的灵敏度，直放站需要设置上行增益，使上行链路的总输入噪声小于（C ）。

A -80dBmB -100dBmC -120dBm5 二路功率分配器的分配比是（B ）。

A 2dB B 3dBC 4dB6 虹信数字光纤直放站的近端机入口电平范围是（A）。

A －15dBm～-5dBmB 0dBm～5dBmC －25dBm～-15dBm7 数字光纤直放站引入基站信号的方式是（A ）。

A 有线耦合方式B 无线接入方式C 有线耦合与无线接入两种方式均可8 ALC的含义是（C ）A 自动增益控制B 低噪声放大器C 自动电平控制9 室内覆盖设计中，2G的天馈线输出功率要求在（A）dbm范围内A 9 ～ 13B 15 ～ 20C 0 ～ 1010 虹信数字光纤直放站的下行最大输出功率可以达到（ A ）A 48 dBmB 40dBmC 60dBm三、多项选择题（15’=5×3’）1 虹信数字移频直放站产品从以下哪几个方面来保证信道传输质量不对EGPRS速率产生影响（ABCD ）。

四、直放站与室内分布系统

抛物面天线背射天线八木天线平板天线角反射天线
天线
1. 吸顶天线室内天线 2. 壁挂天线 3. 八木天线
天线实物图
实物图1
八木天线
抛物面天线
反射天线
采用直放站后，可以减少基站数量、降低建网成本
直放站
直放站的介绍
直放站的特点及应用
直放站主要参数
直放站的特点及应用
直放站的分类
按制式分：GSM、AMPS、ETACS、DCS、 CDMA 、 3G等
按传输方式分：射频（无线）、光纤、移频。按功率大小或应用场合分：室内、室外
直放站的特点及应用
无线宽带直放站
无线直放站又分为无线宽带直放站和无线选频直放站，无线选频直放站又分为单选频和多选频；移动通信无线宽带直放站主要由施主天线、重发天线、馈缆系统、直放主机、电源及保护系统部分组成。
无线宽带直放站原理框图
下行低噪放双工器上行功放功放接口线性功放双工器转发天线上行低噪放
器件包括在线放大器、各类功分器、耦合器、天线等均需提供电源，所以称为有源天线分布系统，造价较高。
系统引入噪声和干扰较大。工程设计主要考虑噪声和干扰的问题。
工程施工较方便。
通过控制各干线放大器的增益可使每天线口输出功率达到一致，信号覆盖较均匀。
室分系统的分类
射频有源分布系统的适用范围
主要用于布线困难、对信号质量要求较高的重要场所，如政府机关大楼
缺点：
占用频率多使用范围: 主要用于、旅游区、地下建筑、隧道、大型偏厂矿及村镇等 GSM系统的盲区、阴影区。
直放站的特点及应用
光纤直放站特点：
优点：
光纤传输，线路损耗小，光纤色散小，信号稳定，便于远距离多点覆盖；采用高线性模拟激光器件，光调制解调线性高，工作稳定可靠；室内型设备一个接入端最多可接四个覆盖端，可在多个区域实现覆盖；覆盖端站可实现全向覆盖，选址方便；

直放站基本知识点

知识点1、自由空间是一个理想的空间，在自由空间中，电波沿直线传播而不被吸收，也不发生反射、折射、绕射和散射等现象。

在下图所示的自由空间中，设在原点0有一辐射源，均匀地向各方向辐射，辐射功率为Pt 。

经辐射且，能量均匀地分布在以0点为球心，d 为半径的球面上。

已知球面的表面积为4πd 2 ，因此，在球面单位面积上的功率应为Pt/4πd 2。

若接收天线所能接收的在效面积为A=λ2/4π，则接收机输入功率为：P 0= （Pt/4πd 2） *（λ2/4π）= Pt*（λ/4πd ）2通常定义发射功率与接收功率的比值为传播衰耗。

所以自由空间的衰耗值L bs 为：L bs = Pt/P 0=（4πd/λ）2在工程上，传播衰耗常用分贝来表示，即：L bs =10lg （4πd/λ）2=20 lg （4πd/λ）若距离d 的单位为公里（Km ），并将波长λ换算成相对应的频率f ，则当f 的单位为兆赫（MHz ），上面的公式可改写为：L bs （dB ）=32.45+20lgd （Km ）+20lgf （MHz ）从以上公式可以看出，自由空间的传播损耗只与工作频率与传播距离有关。

2、概念辨析：dBm, dBi, dBd, dB, dBcdBmdBm 是一个考征功率绝对值的值，计算公式为：10lgP （功率值/1mw ）。

[例1] 如果发射功率P 为1mw ，折算为dBm 后为0dBm 。

[例2] 对于40W 的功率，按dBm 单位进行折算后的值应为：10lg （40W/1mw)=10lg （40000）=10lg4+10lg10+10lg1000=46dBm 。

dBi 和dBddBi 和dBd 是考征增益的值（功率增益），两者都是一个相对值，但参考基准不一样。

dBi 的参考基准为全方向性天线，dBd 的参考基准为偶极子，所以两者略有不同。

一般认为，表示同一个增益，用dBi 表示出来比用dBd 表示出来要大2. 15。

直放站与室内分布系统（题库2）[1]

直放站与室内分布系统（题库2）[1]直放站与室内分布系统试题（转载）⼀、单选题1. 当 C 的施主基站载波扩容时，应相应对其直放站进⾏扩容。

A.宽带直放站B.频带选频直放站C.载波选频直放站D.上述都不⽤2. 要求直放站的带内平坦度（峰峰值）⼩于 BA.2dbB.3dbC.4dbD.6db3. 对于载波选频直放站，在频谱仪上读出输出信号中⼼频率信号强度下降 A dB的频点f1和f2即为其实际⼯作频带的上下截⾄频率。

A.1B.2C.3D.44. 直放站到达施主基站（CDU端）的噪声电平⼩于 D dBmA.-36B.-94C.-110D.-1205. 直放站验收规范要求在900MHz频段带内所有互调均⼩于 B dBm。

A.-30B.-36C.-33D.-406. 直放站系统中覆盖天线与施主天线之间的隔离度应⼤于直放站实际⼯作增益加上 C dB的冗余储备。

A.3B.57. 100mW等于 C dbm。

A.40B.33C.20D.308. 下列直放站采⽤的设备中， C 没有信号放⼤功能。

A.直放机B.有源天线C.耦合器D.⼲线放⼤器9. 你对天线的增益（dBd）是如何认识的？ CA.这是⼀个绝对增益值。

B.天线是⽆源器件，不可能有增益，所以此值没有实际意义。

C.这是⼀个与集中幅射有关的相对值。

D.全向天线没有增益，⽽定向天线才有增益。

10. 以下关于直放站施主天线的描述，哪个是正确的？ DA.位置越⾼越好B.位置越低越好C.尽量使⽤全向天线D.尽量使⽤⽅向性好的天线11. 直放站三阶互调指标的测试，哪个说法是错误的？ DA.在2f1-f2处测量B.在2f2-f1处测量C.在(f1+f2)/2处测量D.A和B12. 直放站上⾏噪声电平到达施主基站（CDU端）的噪声电平⼩于： CA.–36dBmB.–30dBmC.–120dBmD.–124dBm13. 室内天线的发射功率不⼤于： BA.–13dBm/载波B.–15dBm/载波A.10dBB.20dBC.30dBD.36dB15. 直放站天线隔离度不⾜会引起： BA.消坏直放机模块B.直放站⾃激不⼯作C.堵塞基站D.业务天线发射功率过⼤16. 对于选频直放站的频点改变是由 C 操作。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

直放站与室内分布系统试题(北京)直放站与室内分布系统原理一、单选题(50分)1.当 C (1分)的施主基站载波扩容时，应相应对其直放站进行扩容。

2.3. A.宽带直放站 B.频带选频直放站 C.载波选频直放站 D.上述都不用4.要求直放站的带内平坦度（峰峰值）小于 B (1分)5.6. A.2db B.3db C.4db D.6db7.直放站到达施主基站（CDU端）的噪声电平小于 D (1分)dBm,8. A.-36 B.-94 C.-110 D.-1209.直放站验收规范要求在900MHz频段带内所有互调均小于 B (1分)dBm。

10.11. A.-30 B.-36 C.-33 D.-4012.直放站系统中覆盖天线与施主天线之间的隔离度应大于直放站实际工作增益加上 C (1分)dB的冗余储备。

13.14. A.3 B.5 C.10 D.1515.下列直放站采用的设备中， C (1分)没有信号放大功能。

16.17. A.直放机 B.有源天线 C.耦合器 D.干线放大器18.你对天线的增益（dBd）是如何认识的？ C (1分)19.20. A.这是一个绝对增益值。

B.天线是无源器件，不可能有增益，所以此值没有实际意义。

C.这是一个与集中幅射有关的相对值。

D.全向天线没有增益，而定向天线才有增益。

21.以下关于直放站施主天线的描述，哪个是正确的？ D (1分)22.23. A.位置越高越好 B.位置越低越好 C.尽量使用全向天线 D.尽量使用方向性好的天线24.带内波动是指在有效工作频带内最大和最小电平之间的： A (1分)25.26. A.差值 B.平均值 C.和值 D.乘值27. GSM信道选择式直放站所在施主小区的载波数必须 B (1分)直放站的信道数。

28.29. A.大于或等于 B.小于或等于 C.小于 D.大于30.干线放大器 B (1分)dB带宽应包含以下频段要求：上行890~909MHz ，下行935~954MHz。

31. A.1 B.2 C.332.直放站天线隔离度不足会引起： B (1分)33.34. A.消坏直放机模块 B.直放站自激不工作 C.堵塞基站 D.业务天线发射功率过大35.对于选频直放站的频点改变是由 C (1分)操作。

36.37. A.BSC终端 B.自动随施主信号频率变化而变化 C.本地终端设置38. 1/2普通馈线100米线损为： C (1分)39.40. A.3dB B.5dB C.7dB D.9dB41.室内分布无源器件的接头是： A (1分)42.43. A.N型母头 B.N型公头 C.K型母头 D.K型公头44.测直放站收发信隔离度是把频谱仪的RF OUT口连接到 (1分)，RF IN口连接到 A (1分)45.46. A.覆盖天线，施主天线 B.施主天线，覆盖天线47.经过2进2出的合路器信号强度损耗： B (1分)48. A.1dB B.3dB C.5dB D.6dB49.室内电梯覆盖为免入电梯发生掉话一般使用 B (1分)直放机。

50.51. A.光纤 B.宽频 C.选频 D.微波52.无线直放站的服务天线一般采用何种类型的天线： _B _A、全向天线B、定向天线C、抛物面天线D、八木天线53.施主天线接受的基站下行载波信号首先经过： DA.中频信号放大B.上下变频器变频C.合路器合路D.低噪声放大器处理54.下列哪种分布系统最适合用于长距离信号传输： AA 、光纤分布系统 B、泄漏电缆分布系统 C、同轴电缆分布系统 D、无源天馈分布系统55.室内覆盖系统要求在设计范围内任何地点(不含电梯)所测得的手机接收信号强度不得低于 B dBm。

A:-90 B:-85 C:-80 D:-7556.用SITEMASTER验收7/8的天馈系统，若损耗系数设置为0.43dB/米、传播速率设置为0.089，则测试( D )：A:误差小 B:驻波比偏小 C:定位偏长 D:驻波比和定位都测不准57.光纤直放站的尾纤用蓝色的波纹管套住，原因是( B )A:蓝色的波纹管比其他颜色的质量好，可以更好地保护尾纤 B: 蓝色与尾纤颜色是反色，易引起维护人员的注意 C:规范中无此项要求，用红色的波纹管更好，更易引起维护人员的注意D:以上说法都不对58.工作于TDD模式的直放站，上下行之间的隔离靠（ A ）。

A:环行器B:腔体滤波器C:声表面波滤波器D:足够距离的施主与覆盖天线59.对于室外直放站，下列说法正确的是（ D ）：A:覆盖天线增益越高越好B:加衰减器能增加隔离度的富余量C:主机增益设置越大越好D:抛物面施主天线方向性较板状强60.对于常用有防自激功能的无线直放站，以下说法正确的是：( CA:对隔离度无要求B:即使隔离度富余量低时也不会出现自激C:该功能启动时增益下降D:可增大天线之间的隔离度61.测试手机在直放站覆盖的区域通话，开始通话时的发射功率等级为5，后来稳定在18级左右，很可能是( A )A:正常现象，无充足条件判断有故障B:测试手机有问题，应更换再重新测试C:直放站工作不稳定D:施主小区工作不稳定62.在直放站覆盖的地方进行DT测试，不能直接从测试软件看到( B )A:手机的发射功率等级 B:手机的上行通话质量 C:手机的下行通话质量 D:主导小区的CID63.对馈线说法正确的是( D )A:馈线的标称阻抗越大，其直流电阻也越大 B:馈线的外径越粗，其标称阻抗就越小C:馈线的阻抗越大，对信号的衰减也越大 D:以上说法都不对64.用8载波CDUD型基站作室内分布系统的信号源，以下做法最好的是( B )A:将机架顶两条馈线直接接入各支路的功分器 B:用电桥合路再分别接入各支路的功分器 C:用功分器合路再用功分器分路后接入支路的功分器 D:机架顶一端接假负载，另一端接功分器32：对于常用有防自激功能的无线直放站，以下说法正确的是：( C )A: 对隔离度无要求 B:即使隔离度富余量低时也不会出现自激C:该功能启动时增益下降 D:可增大天线之间的隔离度33: 测试手机在直放站覆盖的区域通话，开始通话时的发射功率等级为5，后来稳定在18级左右，很可能是( B )A:测试手机有问题，应更换再重新测试 B:正常现象，无充足条件判断有故障C:直放站工作不稳定34: 在直放站信源选取施主小区时，在测试软件的邻区列表中，经常显示有50公里之外的强信号小区，在排除小区资料出错的情况下，最可能的是：( D )。

A:邻小区越区覆盖 B:测试手机或测试软件出错C:邻小区CGI错误定义 D:有与邻小区同频同BSIC的小区35:某宽频无线直放站的LNA标称增益为40dB、1dB压缩点功率为+15dBm，在开站过程中，在施主端测得信源的BCCH=－31dBm载波数为8，则 (D)A: 表示接收信号非常好，调节下行增益，输出适当的功率B:信号太强，将施主天线的方向调偏C:施主端加入5dB的衰减器为宜D:施主端加入10dB的衰减器为宜36: 已知某光纤直放站的上行LNA标称增益为68dB、1dB压缩点功率为+10dBm、BCCH输出功率为33dBm，则在直放站覆盖区-45dBm的地方通话 ( A)。

A:可能会干扰本直放站其他用户的通话质量B:质量良好，无任何影响C:直放站的输出功率太强，应减小其下行增益D:应减小直放站的上行增益37：有一新开通的直放站，经常出现下行输入过功率告警，正确的处理方法是 DA:提高告警的门限电平 B:将施主天线调偏，直至施主信源强度适当为止C:关闭该告警的使能 D:综合分析问题，可能要在施主端加适当的衰减器38: 用8载波CDUD型基站作室内分布系统的信号源，以下做法最好的是 BA:将机架顶两条馈线直接接入各支路的功分器B:用电桥合路再分别接入各支路的功分器C:用功分器合路再用功分器分路后接入支路的功分器D:机架顶一端接假负载，另一端接功分器39:将1W的信号功率输入到3dB耦合器中，在忽略插损的情况下，直通端口输出功率为 C A:29Dbm B:30Dbm C:27dBM D:24Dbm40：从人体安全辐射范围要求考虑，要求天线发射功率不大于： CA:10dBm/载波 B:13dBm/载波 C:15dBm/载波 D:20dBm/载波41 测试室外无线直放站收发信两端的隔离度时，直放站收发信隔离度的要求如下：隔离度I>=直放站实际工作增益G;+___。

CA:2Db B:5Db C: 10Db D:15dB42: 设直放站上行噪声电平为PNR，从施主基站（CDU端）到直放站输入端的信号损耗为LP，则要求直放站上行噪声电平：AA: PNR〈-120dB+LP； B: PNR〈-120dBm-LP； C:PNR〈120dBm+LP D: PNR〈120dBm-LP43: 直放站不适合解决下列那种信号问题：DA: 补盲覆盖； B:话务分流； C:改善弱信号； D:高层干扰44:信道号为86的载频，其对应的下行频率为：AA: 952.2MHz B:941.6MHz C:936MHz D:942MHz45 在GSM900;可使用的25MHz;频段内，中国移动的频点是（B）A: 0-94； B: 1-94； C: 1-95； D: 1-12546 在使用Site;Master之前，必须对之进行哪些设置？DA 校准; B置馈线损耗参数LOSSC设置馈线的传播参数PROP; D以上三种都要47 在DCS1800和GSM900中，下行的频段是：CA 1710;-;1785;KHz;890;-;915;KHz;B 1785;-;1850;KHz;935;-;960;KHZC 1805;-;1880;MHz;935;-;960;MHz;D 1820;-;1870;MHz;925;-;970;MHz48 当用TEMS;测得的TA值为50，则此时TEMS离BTS的距离大约为( B )Km。

A 10B 25C 50D 10049 T3-10F表示：CA 10楼的三功分器;B 3楼的第10个功分器C 10楼的第3个耦合器;D 3楼的第10个耦合器50 直放站系统的优点是：（ C ）A: 信号稳定、可靠，通信质量好； B: 缺点是建设周期较长，一次性投资大；C: 投资省、安装方便快捷，可以很快解决信号弱和盲区问题；D: 通过定向天线难以取得单一纯净的信号。

二、多选题(26分)1.无线直放站的放大器增益如设置不当，可能会对施主小区造成什么影响： ABCE 。

A、施主小区接收机进入饱和状态B、施主小区接收灵敏度降低C、施主小区掉话严重 D、施主小区话务高阻塞E、施主小区干扰严重 F、施主小区功率增大2.室内分布覆盖系统对干放的测试主要是测试哪几项内容： ABCD 。
