9-1应力-应变曲线解析

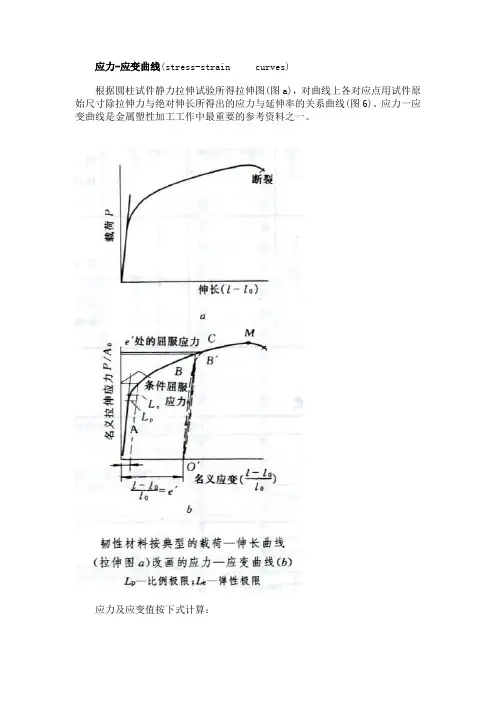

应力-应变曲线(stress-strain curves)根据圆柱试件静力拉伸试验所得拉伸图(图a)，对曲线上各对应点用试件原始尺寸除拉伸力与绝对伸长所得出的应力与延伸率的关系曲线(图6)。

应力一应变曲线是金属塑性加工工作中最重要的参考资料之一。

应力及应变值按下式计算：式中σi 表示拉伸图上任意点的应力值，δi为i点的延伸率，Pi及Δli为该点的拉力与绝对伸长值，F0及l为试件的断面积和计算长度。

试件受拉伸时，先产生弹性变形，这时应力应变成比例，当出现二者不能保持线性关系的点时，表示材料已屈服而将发生塑性变形，这时的应力定义为屈服应力或流变应力，用σs表示，其求法见屈服点。

拉伸时当试件计算长度上的均匀变形阶段结束而产生细颈时，变形将集中在细颈部分。

出现细颈前材料所能承受的应力名为强度极限或抗拉强度，用σb表示σb =Pmax/F式中Pmax为拉伸图上所记录的最大载荷值。

试件出现细颈后很快即断裂，断裂应力σfσf =Pf/Tf式中Pf 是断裂时的拉力，Ff是断口面积。

试件拉断时的延伸率δf(％)或断面收缩率ψ(％)是表示材料可承受最大塑性变形能力的指标：矾一牮×100(4)￡fPf=盐≯×100(5)』’0式中厶和Ff是将断开的试件对合后测定的试件长度和断口处的面积。

抗拉强度靠及延伸率d或断面收缩率妒是材料性能的两个基本指标，在工程上有着广泛的应用。

屈服应力民(或乱：)是金属塑性加工时变形体开始产生塑性变形所必需的最小应力，它是计算变形力的一个重要参数。

应力-应变曲线表征材料受外力作用时的行为。

材料受力后即发生弹性变形，这时应力应变呈简单的线性关系，继续增加作用力至一定大小后材料将出现塑性变形，以后变形与应力的关系复杂，当塑性变形至一定程度以后，试件破断则变形过程终结。

所以任何变形过程均包括弹性变形、塑性变形及破断3个典型阶段。

金属的塑性加工过程处于弹性变形与破断二者之间。

首先要创造一定的应力状态条件使金属能发生塑性变形，其次是安排一个使塑性变形尽可能大又不致发生破坏的热力学条件。

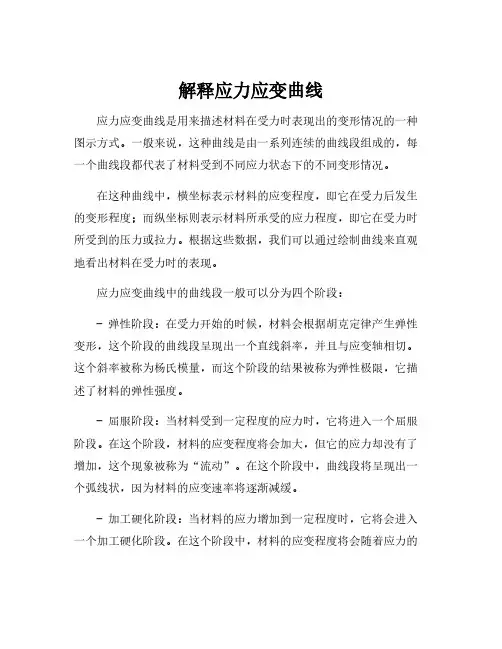

解释应力应变曲线
应力应变曲线是用来描述材料在受力时表现出的变形情况的一种图示方式。

一般来说，这种曲线是由一系列连续的曲线段组成的，每一个曲线段都代表了材料受到不同应力状态下的不同变形情况。

在这种曲线中，横坐标表示材料的应变程度，即它在受力后发生的变形程度；而纵坐标则表示材料所承受的应力程度，即它在受力时所受到的压力或拉力。

根据这些数据，我们可以通过绘制曲线来直观地看出材料在受力时的表现。

应力应变曲线中的曲线段一般可以分为四个阶段：
- 弹性阶段：在受力开始的时候，材料会根据胡克定律产生弹性变形，这个阶段的曲线段呈现出一个直线斜率，并且与应变轴相切。

这个斜率被称为杨氏模量，而这个阶段的结果被称为弹性极限，它描述了材料的弹性强度。

- 屈服阶段：当材料受到一定程度的应力时，它将进入一个屈服阶段。

在这个阶段，材料的应变程度将会加大，但它的应力却没有了增加，这个现象被称为“流动”。

在这个阶段中，曲线段将呈现出一个弧线状，因为材料的应变速率将逐渐减缓。

- 加工硬化阶段：当材料的应力增加到一定程度时，它将会进入一个加工硬化阶段。

在这个阶段中，材料的应变程度将会随着应力的
增加而快速增加，这个现象被称为“冷捏”。

在这个阶段中，曲线将会再次呈现出一个弯曲的形态，直到材料再次达到一个极限点。

- 断裂阶段：当材料的应力继续增加到一定程度时，它将不可避免地出现断裂。

在这个阶段中，曲线将会迅速下降，直到最终达到材料的破断点。

总体来说，应力应变曲线是材料力学中非常重要的一种工具，它可以用来描述材料在受力时的表现，并且还可以帮助我们分析材料的物理性质和结构，从而进一步提高材料的强度和耐用性。

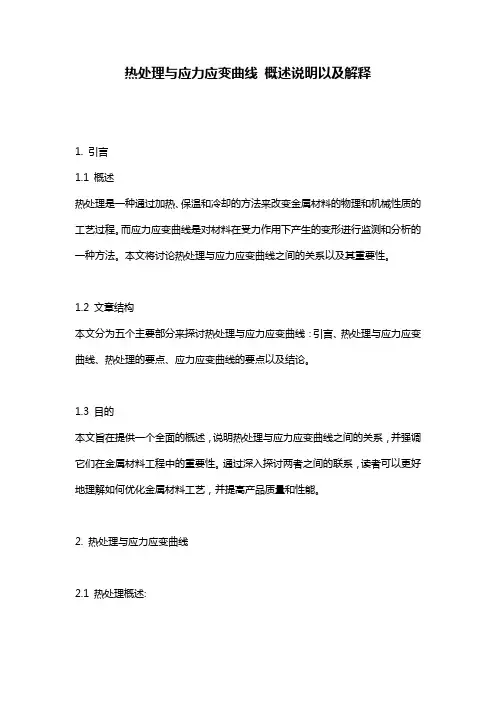

热处理与应力应变曲线概述说明以及解释1. 引言1.1 概述热处理是一种通过加热、保温和冷却的方法来改变金属材料的物理和机械性质的工艺过程。

而应力应变曲线是对材料在受力作用下产生的变形进行监测和分析的一种方法。

本文将讨论热处理与应力应变曲线之间的关系以及其重要性。

1.2 文章结构本文分为五个主要部分来探讨热处理与应力应变曲线：引言、热处理与应力应变曲线、热处理的要点、应力应变曲线的要点以及结论。

1.3 目的本文旨在提供一个全面的概述，说明热处理与应力应变曲线之间的关系，并强调它们在金属材料工程中的重要性。

通过深入探讨两者之间的联系，读者可以更好地理解如何优化金属材料工艺，并提高产品质量和性能。

2. 热处理与应力应变曲线2.1 热处理概述:热处理是通过对材料进行控制的加热和冷却过程来改变其物理和机械性能的方法。

其主要目的是增强材料的硬度、强度和耐腐蚀性，同时改善材料的韧性和耐久性。

在热处理过程中，材料被加热到一定温度下，保持一段时间，并随后以适当的速率冷却。

不同的材料和工艺参数会导致不同的物理变化，从而使材料具有所需的性能。

2.2 应力应变曲线概述:应力-应变曲线是用来描述材料在受力作用下发生形变时所表现出来的特征曲线。

它可以说明材料在不同加载阶段的行为并提供关于其力学性质的信息。

在一般情况下，应力-应变曲线呈现出三个主要阶段：弹性阶段、屈服阶段和塑性流动阶段。

在弹性阶段内，材料发生形变但能够恢复原始形态；屈服阶段表示开始产生可见塑性变形；塑性流动阶段是指材料发生大量塑性变形。

2.3 热处理与应力应变曲线的关系:热处理能够显著地影响材料的应力-应变曲线。

通过合理选择和控制热处理过程中的温度、保持时间和冷却速率，可以调整材料内部的晶体结构和组织形态，进而对其力学性能产生重要影响。

不同类型的热处理会导致不同的效果。

例如，淬火处理能使材料产生高硬度和脆性，因为快速冷却导致了组织中的马氏体相生成。

相反，时效处理将通过固溶化和析出来提高材料的强度和韧性。

应力一应变曲线应力一应变实验是最广泛的，重要、实用的实验
1非晶态聚合物的应力一应变曲线：Tg以下，拉伸速率5mm/min ,3 y（& g）屈服强度（屈服
应变），3 B（& B）,断裂强度（断裂伸长率）断裂斜：反映韧性大小（曲线下面积）
2、晶态聚合物的应力一应变曲线
Tm 以下,冷拉：拉伸成颈（球晶中片晶的变形）非晶态：Tg 以下冷拉,只发生分子链的取向晶态：Tm 以下,发生结晶的破坏,取向,再结晶过程,与温度、应变速率、结晶度、结晶形态有关。

3、取向聚合物的应力－应变曲线
4、应力一应变曲线类型。

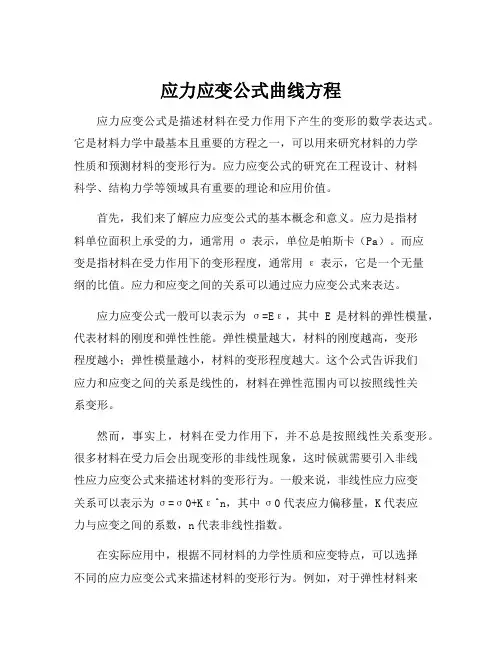

应力应变公式曲线方程应力应变公式是描述材料在受力作用下产生的变形的数学表达式。

它是材料力学中最基本且重要的方程之一，可以用来研究材料的力学性质和预测材料的变形行为。

应力应变公式的研究在工程设计、材料科学、结构力学等领域具有重要的理论和应用价值。

首先，我们来了解应力应变公式的基本概念和意义。

应力是指材料单位面积上承受的力，通常用σ表示，单位是帕斯卡（Pa）。

而应变是指材料在受力作用下的变形程度，通常用ε表示，它是一个无量纲的比值。

应力和应变之间的关系可以通过应力应变公式来表达。

应力应变公式一般可以表示为σ=Eε，其中E是材料的弹性模量，代表材料的刚度和弹性性能。

弹性模量越大，材料的刚度越高，变形程度越小；弹性模量越小，材料的变形程度越大。

这个公式告诉我们应力和应变之间的关系是线性的，材料在弹性范围内可以按照线性关系变形。

然而，事实上，材料在受力作用下，并不总是按照线性关系变形。

很多材料在受力后会出现变形的非线性现象，这时候就需要引入非线性应力应变公式来描述材料的变形行为。

一般来说，非线性应力应变关系可以表示为σ=σ0+Kε^n，其中σ0代表应力偏移量，K代表应力与应变之间的系数，n代表非线性指数。

在实际应用中，根据不同材料的力学性质和应变特点，可以选择不同的应力应变公式来描述材料的变形行为。

例如，对于弹性材料来说，可以选择线性应力应变公式；对于塑性材料来说，可以选择非线性应力应变公式。

在材料设计和结构分析中，正确选择并应用适合的应力应变公式，可以更准确地预测和分析材料的变形行为，为工程设计提供可靠的依据。

除了应力应变公式，还有一些与之相关的概念和重要参数需要考虑。

例如，屈服强度是指材料在允许的变形范围内承受的最大应力；断裂强度是指材料在断裂前能承受的最大应力；刚度是指材料在受力下的抵抗能力；蠕变是指材料长时间作用下的变形现象等等。

这些概念和参数可以从不同角度对材料的力学性能进行研究和评价。

在工程实践中，应力应变公式的研究和应用可以用于材料的选取、结构的设计和分析以及性能的评估等方面。

混凝土的应力-应变关系分析一、引言混凝土是一种广泛使用的建筑材料，用于各种类型的建筑和基础工程。

混凝土的应力-应变关系是混凝土工程设计和结构分析中非常重要的一个因素。

本文将详细分析混凝土的应力-应变关系，包括混凝土的力学性质、应力-应变曲线的形状和特点、影响应力-应变关系的因素以及实验方法。

二、混凝土的力学性质混凝土是一种复合材料，由水泥、骨料、砂和水等组成。

混凝土的力学性质受到其组成和制备方法的影响。

混凝土的力学性质包括弹性模量、抗拉强度、抗压强度、剪切强度等。

1. 弹性模量混凝土的弹性模量是指在弹性阶段，混凝土的应变与应力之比。

弹性模量是混凝土的刚度指标，通常用于计算混凝土结构的变形和挠度。

混凝土的弹性模量通常介于20-40 GPa之间，取决于混凝土的成分和强度等级。

2. 抗拉强度混凝土的抗拉强度通常比抗压强度低很多。

这是因为混凝土的骨料在混凝土中的分布不均匀，导致混凝土在拉伸过程中难以传递应力。

混凝土的抗拉强度通常介于2-10 MPa之间。

3. 抗压强度混凝土的抗压强度是指混凝土在压缩过程中的最大承载能力。

混凝土的抗压强度通常是设计混凝土结构时最关键的性质之一。

混凝土的抗压强度通常介于10-50 MPa之间。

4. 剪切强度混凝土的剪切强度通常比抗压强度低很多。

这是因为混凝土在剪切过程中容易出现裂缝，导致混凝土的强度降低。

混凝土的剪切强度通常介于0.2-0.5 MPa之间。

三、应力-应变曲线的形状和特点混凝土的应力-应变曲线通常具有非线性的形状。

在应力较小的情况下，混凝土的应变与应力呈线性关系。

然而，随着应力的增加，混凝土开始发生非线性变形。

在一定应力范围内，混凝土的应力-应变曲线呈现出一个明显的拐点，称为峰值点。

在峰值点之后，混凝土开始出现裂缝和破坏，应力开始降低。

在应变较大的情况下，混凝土的应力与应变之间呈现出一个平台，称为残余强度。

混凝土的应力-应变曲线的形状和特点受到许多因素的影响，包括混凝土的强度等级、骨料类型和分布、水胶比、养护条件等。

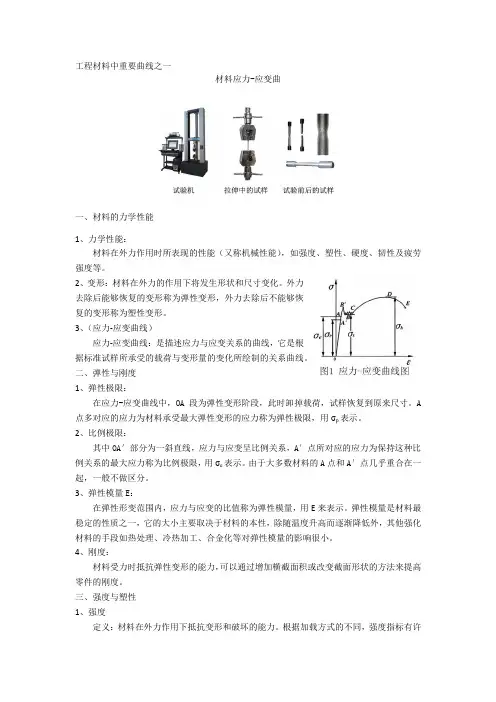

工程材料中重要曲线之一材料应力-应变曲一、材料的力学性能1、力学性能：材料在外力作用时所表现的性能（又称机械性能），如强度、塑性、硬度、韧性及疲劳强度等。

2、变形：材料在外力的作用下将发生形状和尺寸变化。

外力去除后能够恢复的变形称为弹性变形，外力去除后不能够恢复的变形称为塑性变形。

3、（应力-应变曲线）应力-应变曲线：是描述应力与应变关系的曲线，它是根据标准试样所承受的载荷与变形量的变化所绘制的关系曲线。

二、弹性与刚度1、弹性极限：在应力-应变曲线中，OA段为弹性变形阶段，此时卸掉载荷，试样恢复到原来尺寸。

A 点多对应的应力为材料承受最大弹性变形的应力称为弹性极限，用σp表示。

2、比例极限：其中OA′部分为一斜直线，应力与应变呈比例关系，A′点所对应的应力为保持这种比例关系的最大应力称为比例极限，用σe表示。

由于大多数材料的A点和A′点几乎重合在一起，一般不做区分。

3、弹性模量E：在弹性形变范围内，应力与应变的比值称为弹性模量，用E来表示。

弹性模量是材料最稳定的性质之一，它的大小主要取决于材料的本性，除随温度升高而逐渐降低外，其他强化材料的手段如热处理、冷热加工、合金化等对弹性模量的影响很小。

4、刚度：材料受力时抵抗弹性变形的能力，可以通过增加横截面积或改变截面形状的方法来提高零件的刚度。

三、强度与塑性1、强度定义：材料在外力作用下抵抗变形和破坏的能力。

根据加载方式的不同，强度指标有许多种，其中以拉伸试验测得的屈服强度和抗拉强度两个指标应用最多。

2、屈服强度（1）屈服现象：应力超过B点后，材料将发生塑性变形。

在BC段，材料发生塑性变形而应力不会增加的现象。

（2）屈服强度：B点所对应的应力称为屈服强度，用σs表示。

屈服强度反映材料抵抗永久变形的能力，是最重要的零件设计指标之一。

3、抗拉强度（1）颈缩现象：CD段为均匀变形阶段。

在这一阶段，应力随应变增加而增加，产生应变强化。

变形超过D点后，试样开始发生局部塑性变形，即出现颈缩。

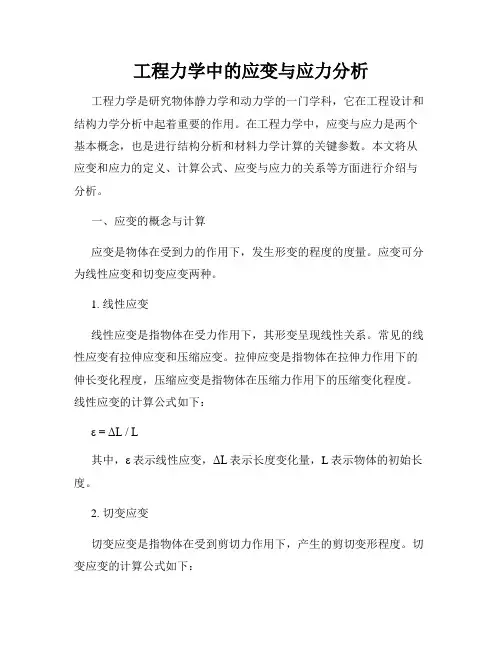

工程力学中的应变与应力分析工程力学是研究物体静力学和动力学的一门学科，它在工程设计和结构力学分析中起着重要的作用。

在工程力学中，应变与应力是两个基本概念，也是进行结构分析和材料力学计算的关键参数。

本文将从应变和应力的定义、计算公式、应变与应力的关系等方面进行介绍与分析。

一、应变的概念与计算应变是物体在受到力的作用下，发生形变的程度的度量。

应变可分为线性应变和切变应变两种。

1. 线性应变线性应变是指物体在受力作用下，其形变呈现线性关系。

常见的线性应变有拉伸应变和压缩应变。

拉伸应变是指物体在拉伸力作用下的伸长变化程度，压缩应变是指物体在压缩力作用下的压缩变化程度。

线性应变的计算公式如下：ε = ΔL / L其中，ε表示线性应变，ΔL表示长度变化量，L表示物体的初始长度。

2. 切变应变切变应变是指物体在受到剪切力作用下，产生的剪切变形程度。

切变应变的计算公式如下：γ = θ * r其中，γ表示切变应变，θ表示切变角度，r表示物体上两点间的距离。

二、应力的概念与计算应力是物体内部受力作用下单位面积上的力的大小。

常见的应力有拉应力、压应力和剪应力等。

应力的计算公式如下：1. 拉应力和压应力拉应力是指垂直于物体横截面的拉力作用下，单位面积上的力的大小，压应力是指垂直于物体横截面的压力作用下，单位面积上的力的大小。

拉应力和压应力的计算公式如下：σ = F / A其中，σ表示应力，F表示作用力的大小，A表示物体的横截面积。

2. 剪应力剪应力是指平行于物体横截面的剪切力作用下，单位面积上的力的大小。

剪应力的计算公式如下：τ = F / A其中，τ表示剪应力，F表示作用力的大小，A表示物体的横截面积。

三、应变与应力的关系应变与应力有着密切的关系，可以通过应变与应力的计算公式来解析他们之间的关系。

1. 杨氏模量杨氏模量是一种材料的特性参数，它是应力与应变之间的比值。

杨氏模量的计算公式如下：E = σ / ε其中，E表示杨氏模量，σ表示应力，ε表示应变。

Ansys生成应力-应变(σ-ε)循环曲线在工程设计和材料研究中，了解材料的应力-应变(σ-ε)循环曲线对于预测材料的疲劳寿命和性能至关重要。

Ansys作为一种常用的有限元分析软件，能够通过模拟和计算来生成材料的应力-应变循环曲线，为工程师和研究人员提供重要的参考数据和分析结果。

1. 应力-应变(σ-ε)循环曲线的意义材料在实际工程应用中会受到不断的应力作用，而这些应力会导致材料产生应变，再由应变引起应力，形成一个循环的过程。

了解材料在这种应力-应变循环中的行为特点，对于材料疲劳寿命和安全性具有重要意义。

通过Ansys生成的应力-应变循环曲线，可以直观地了解材料在循环加载下的性能表现，为工程设计和材料选择提供重要依据。

2. Ansys生成应力-应变(σ-ε)循环曲线的方法Ansys作为有限元分析软件，可以通过建立材料的有限元模型，施加不同的加载条件，并进行仿真计算来得到材料的应力-应变循环曲线。

在这个过程中，需要考虑材料的本构模型、加载条件、边界条件等因素，以确保生成的循环曲线具有可靠性和准确性。

通过Ansys软件的强大计算能力和精准模拟功能，可以生成符合实际工程需求的应力-应变循环曲线，为工程分析和优化提供重要的数据支持。

3. 应力-应变(σ-ε)循环曲线的分析生成应力-应变循环曲线之后，需要对其进行深入的分析和理解。

通过Ansys软件生成的曲线数据，可以进行疲劳寿命预测、材料性能评估、工程可靠性分析等工作。

工程师和研究人员可以根据这些曲线数据，针对不同工况和环境条件，对材料的疲劳寿命和安全性进行评估和预测。

根据曲线的特点，可以优化材料的使用和设计方案，提升工程结构的性能和可靠性。

4. 个人观点和理解在工程设计和材料研究中，应力-应变(σ-ε)循环曲线是一个非常重要的参数，能够直接反映材料的疲劳性能和安全性。

Ansys作为一种强大的工程仿真软件，可以有效地生成材料的循环曲线，并为工程分析和优化提供重要的数据支持。

应力-应变曲线
应力-应变曲线是一个很重要的工程参数，用来描述物体对外力的反应，以及在力学变形
过程中物体材料所受的变形程度。

它在建护坝、桥梁、钢结构等工程建设中，具有重要的
参考价值。

应力-应变曲线的建立需要进行受力实验，从而确定材料的应力-应变曲线。

一般情况下，应力-应变曲线可以分为三段：线性、非线性和断裂部分。

线性段表示材料
的应力与应变呈现直线关系，应力随应变的增加而增加，即材料的弹性模量基本恒定；非
线性段表示材料的应力曲线突然变弯，即材料弹性模量随应变量的变大而减小，表明材料
强度开始逐渐衰减；断裂段则表示材料在后续应变量变大了，材料出现断裂现象，它反映
了材料强度的极限值。

它的实际模型表现形式也是多种多样，但是它们都反映了材料外力和应变变化之间的关系，可以用来预测材料的受力性能，进一步判断材料是否符合工程应用的要求，从而为工程的
设计和施工提供依据。

综上所述，应力-应变曲线是一种很重要的工程参数，可以用来表征物体的受力性能，为
工程的设计与施工提供重要参考。

典型应力应变曲线各线段所表征的含义随着科学技术的不断进步，材料力学领域也得到了长足发展，其中应力应变曲线是材料力学中一个非常重要的概念。

在工程设计和材料选择过程中，了解典型应力应变曲线各线段所表征的含义对于确保材料的安全性和可靠性至关重要。

1. 弹性阶段:首先我们来看典型应力应变曲线的弹性阶段，这个阶段也被称为线性弹性阶段。

在这个阶段内，材料在承受外力的情况下会出现弹性变形，而不会发生永久性变形。

这是因为材料在这个阶段内表现出良好的弹性恢复性，即使受到外力的作用，一旦外力消失，材料会恢复原始形状。

这一阶段的特点是应变与应力成正比，即呈现出线性关系。

在这个阶段内，我们可以通过杨氏模量来评估材料的刚度和弹性。

而了解这一阶段的特性有助于我们在工程实践中选择合适的材料，以满足设计要求。

2. 屈服阶段:接下来是典型应力应变曲线的屈服阶段。

在这个阶段内，材料逐渐失去了弹性，并且开始出现塑性变形。

当外力作用到一定程度时，材料会出现显著的永久性变形。

这是因为材料在这一阶段内，开始出现晶体滑移和位错运动，从而导致材料的屈服。

了解材料的屈服特性有助于我们评估材料的可塑性和延展性，这在设计强度要求较高的工程结构时至关重要。

3. 颈缩阶段:随后是典型应力应变曲线的颈缩阶段。

在这个阶段内，材料的应力逐渐减小，而应变仍在不断增加。

这是因为材料内部出现了局部损伤和断裂，从而导致了截面减小和应力集中。

了解这一阶段的特性有助于我们评估材料的韧性和断裂特性，以确保工程结构在承受外力时不会出现过早的断裂。

4. 断裂阶段:最后是典型应力应变曲线的断裂阶段。

在这个阶段内，材料会突然失去承载能力，并出现明显的断裂现象。

这是因为材料的内部损伤和缺陷逐渐积累并扩大，从而导致了材料的突然断裂。

了解这一阶段的特性有助于我们预测材料的寿命和耐久性，以确保工程结构在使用过程中不会出现意外断裂。

对于以上几个阶段，我们可以通过典型应力应变曲线的形式和斜率来进行评估和分析。
