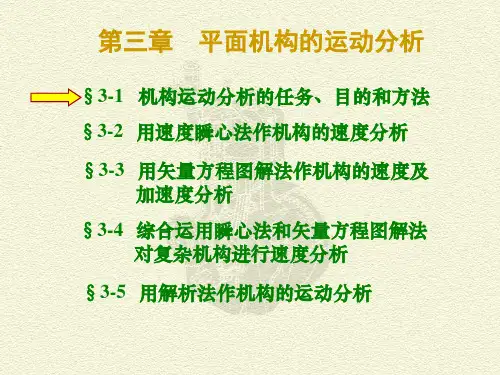

第3章 平面连杆机构的运动分析解剖

2 判定方法
通过违法副法、副移法或 推动法等方法进行判定。
3 应用举例
四连杆机构中的连杆2-连 杆3副是约束运动副。
运动副的数目
1
最大副数
运动副的最大数目取决于机构的自由度。
2
自由度
机构能够独立运动的最少块数。
3
计算方法
自由度 = 3 * （连杆总数 - 框架连杆数 - 3）
极迹法
极迹法是一种利用链接件的相对位置和运动方向进行运动分析的方法，通过 绘制链接件的轨迹，可以分析机构的运动特性。
机械原理第三章平面机构 的运动分析
平面机构是指运动发生在一个平面内的机械装置。本章将详细介绍平面机构 的分类、链接件运动、运动副的命名和判定以及优化设计等内容。
什么是平面机构
平面机构是运动发生在一个平面内的机械装置。它由链接件和运动副组成，可实现各种不同的运动效果。
平面机构的分类
四连杆机构
由四个连杆组成，可实现平面运动和转动。
由滑块和滑道组成的运动副。
键副
通过键配对组成的运动副。
独立运动副的判定
1 定义
独立运动副是能够单独实 现运动的副。
2 判定方法
通过遮挡法、违法副法或 推动法等方法进行判定。
3 应用举例
曲柄滑块机构中的曲柄-连 杆副是独立运动副。
约束运动副的判定
1 定义
约束运动副是通过其他副 的约束实现运动的副。
自由度的计算
自由度是机构能够独立运动的最少块数。通过计算机构的链接件数目和约束数目，可以确定机构的自由度。
平面机构的静力学分析
静力学分析是研究机构在静力平衡条件下的受力分布和力矩平衡的方法。通过分析机构的关节受力和连杆力矩， 可以确定机构的静力学特性。

平面连杆机构的设计流程和方法
在这个部分中，我们将深入探讨平面连杆机构的设计，介绍流程和方法，提供实际案例分析，帮助您了解如何设 计成功的机械。
1.
需求分析
将客户的需求转化为机械设计
目标。
2.
构思和设计
基于机械原理构思和设计机械
装备支撑结构，并采用 CAD 软
件实施初始的草图或模型。
3.
材料选择
选择合适的材料和工艺，确保
结构和类型
平面连杆机构通常由零件精细制 造而成，以满足工业和商业目的 的要求。
工程应用
机械工程师们可以使用平面连杆 机构来完成各种复杂的任务，如 发动机和自动化流水线等。
日常应用
平面连杆机构可以进一步应用在 日常用品中，如钟表、洗衣机和 自动售货机等。

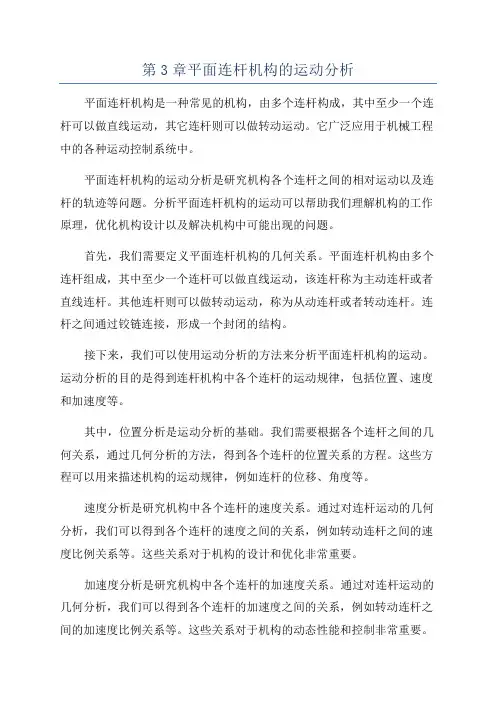

平面连杆机构的运动分析方法
在这个部分中，我们将探索平面连杆机构的运动学和动力学，介绍运动方程和速度方程，以及如何用数学 公式计算不同零件的运动和速度。
1 平衡条件
平衡是指物理系统中所有力和运动之间所需达到的状态，这是机械工程师需要考虑的重 要问题。
2 稳定性
稳定性是一个重要的物理学概念，涉及动量、速度和质量，能够帮助工程师在设计平面 连杆机构时考虑不同零件的状态和取向。
3 应用场景
平面连杆机构无处不在，具有开发良好设计的潜力，是自动化流水线的核心，也是钟表、 汽车和机器人的重要部分。
1
运动学
运动学研究物体运动的规律和运动参数，如位移、速度、加速度等。
2
动力学
动力学研究物体的运动状态和运动参数之间的关系，如动量、力和功等。
3
数值模拟
数字计算能够预测机械零件的运动，利用计算机模拟机械过程，提高设计效率。

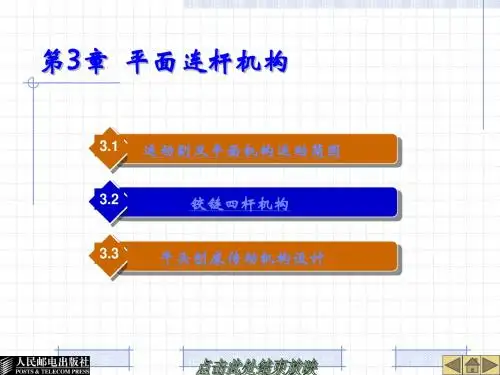

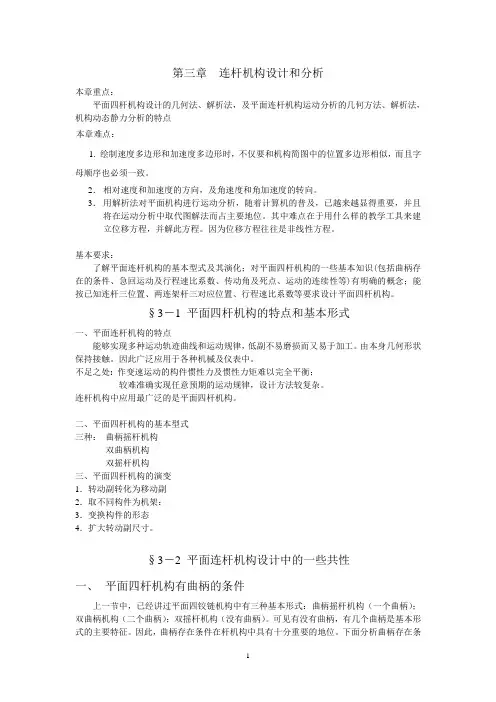

第3章 平面连杆机构
3.1
运动副及平面机构运动简图 铰链四杆机构
3.2
3.3
牛头刨床传动机构设计

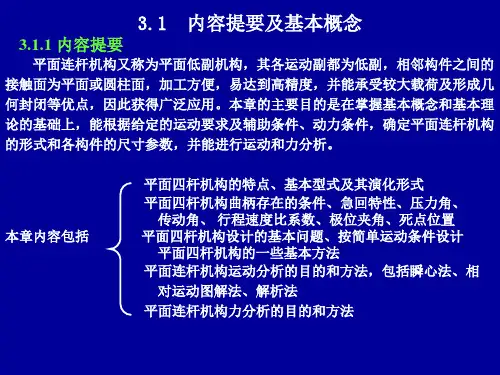

3.1 运动副及平面机构运动简图
3.1.1 机构和运动副 3.1.2 机构运动简图 3.1.3 平面机构的自由度
3.1.1 机构和运动副
1．机构
机构是由两个或两个以上构件通过活动连接形成的构件系统。一 个机器中通常包含多种不同类型的机构，每个机构可以实现不同的 运动功能。机构可以按照以下原则进行分类。 ① 按组成的各构件间相对运动形式的不同，机构可分为平面机构（ 如平面连杆机构、圆柱齿轮机构等）和空间机构（如空间连杆机构 、蜗轮蜗杆机构等）。 ② 按结构特征可分为连杆机构、齿轮机构、棘轮机构等。 ③ 按所转换的运动或力的特征可分为匀速和非匀速转动机构、直线 运动机构、换向机构、间歇运动机构等。 ④ 按功用可分为安全保险机构、联锁机构、擒纵机构等。 ⑤ 按运动副类别可分为低副机构（如连杆机构等）和高副机构（如 凸轮机构等）。
（1）电动机经皮带轮和齿轮传动，带动曲柄2和固结在 其上的凸轮8。 （2）刨床工作时，由导杆机构1-2-3-4-5-6带动刨头6和刨 刀做往复运动。 （3）刨头右行时，刨刀进行切削加工，称为工作行程， 要求速度较低且均匀，以减小电机容量并提高切削质 量。 （4）刨头左行时，刨刀不进行切削加工，称为空回行程 ，要求速度较高，以提高产率。因此，刨床上通常采 用具有急回特性的导杆机构。 （5）刨刀每完成一次切削加工，利用空回行程的时间， 凸轮8通过四杆机构1-9-10-11与棘轮带动螺旋机构（图 中未绘出）使工作台连同工件做进给运动，以便切削 加工继续进行。
从以上分析不难得知，这种主动件做等 速运动，从动件空回行程平均速度大于 工作行程平均速度的特性，称为连杆机 构的急回特性。 牛头刨床、往复式运输机等机械就是利 用这种急回特性来缩短非生产时间，提 高生产效率的。

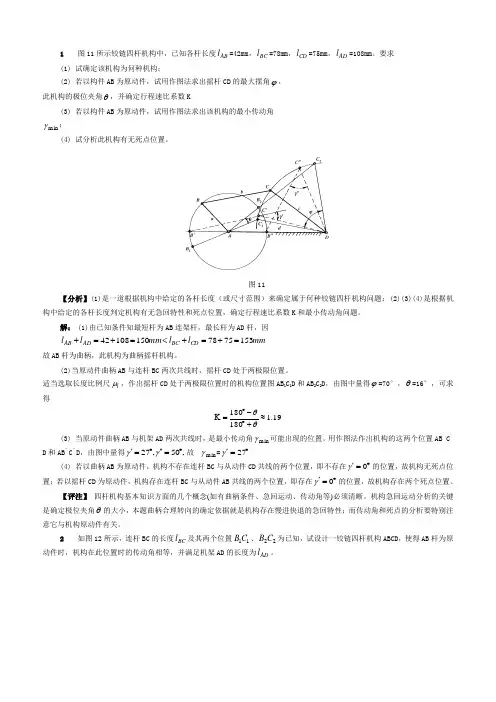

1图11所示铰链四杆机构中，已知各杆长度AB l =42mm ，BC l =78mm ，CD l =75mm ，AD l =108mm 。

要求(1) 试确定该机构为何种机构；(2) 若以构件AB 为原动件，试用作图法求出摇杆CD 的最大摆角ϕ， 此机构的极位夹角θ，并确定行程速比系数K(3) 若以构件AB 为原动件，试用作图法求出该机构的最小传动角min γ；(4) 试分析此机构有无死点位置。

图11【分析】(1)是一道根据机构中给定的各杆长度（或尺寸范围）来确定属于何种铰链四杆机构问题；(2)(3)(4)是根据机构中给定的各杆长度判定机构有无急回特性和死点位置，确定行程速比系数K 和最小传动角问题。

解： (1)由已知条件知最短杆为AB 连架杆，最长杆为AD 杆，因mm l l mm l l CD BC AD AB 153757815010842=+=+<=+=+故AB 杆为曲柄，此机构为曲柄摇杆机构。

(2)当原动件曲柄AB 与连杆BC 两次共线时，摇杆CD 处于两极限位置。

适当选取长度比例尺l μ，作出摇杆CD 处于两极限位置时的机构位置图AB 1C 1D 和AB 2C 2D ，由图中量得ϕ=70°，θ=16°，可求得19.1180180≈+︒-︒=K θθ(3) 当原动件曲柄AB 与机架AD 两次共线时，是最小传动角min γ可能出现的位置。

用作图法作出机构的这两个位置AB ′C′D 和AB ″C ″D ，由图中量得,50,27︒=''︒='γγ故 min γ=︒='27γ(4) 若以曲柄AB 为原动件，机构不存在连杆BC 与从动件CD 共线的两个位置，即不存在︒='0γ的位置，故机构无死点位置；若以摇杆CD 为原动件，机构存在连杆BC 与从动件AB 共线的两个位置，即存在︒='0γ的位置，故机构存在两个死点位置。

【评注】 四杆机构基本知识方面的几个概念(如有曲柄条件、急回运动、传动角等)必须清晰。
