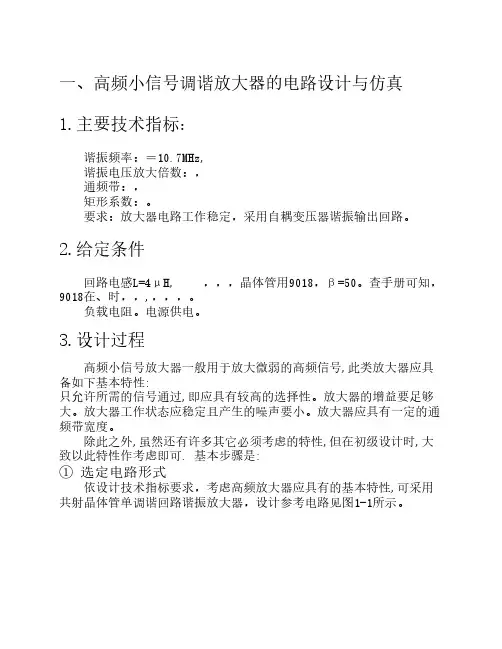

调谐某小信号放大器分析报告设计与仿真

一、高频小信号调谐放大器的电路设计与仿真1.主要技术指标：谐振频率：＝10.7MHz,谐振电压放大倍数：，通频带：，矩形系数：。

要求：放大器电路工作稳定，采用自耦变压器谐振输出回路。

2.给定条件回路电感L=4μH, ，，，晶体管用9018，β=50。

查手册可知，9018在、时，，,，，，。

负载电阻。

电源供电。

3.设计过程高频小信号放大器一般用于放大微弱的高频信号,此类放大器应具备如下基本特性:只允许所需的信号通过,即应具有较高的选择性。

放大器的增益要足够大。

放大器工作状态应稳定且产生的噪声要小。

放大器应具有一定的通频带宽度。

除此之外,虽然还有许多其它必须考虑的特性,但在初级设计时,大致以此特性作考虑即可. 基本步骤是:① 选定电路形式依设计技术指标要求，考虑高频放大器应具有的基本特性,可采用共射晶体管单调谐回路谐振放大器，设计参考电路见图1-1所示。

图1-1 单调谐高频小信号放大器电原理图图中放大管选用9018，该电路静态工作点Q主要由R b1和Rw1、R b2、Re与Vcc确定。

利用和、的分压固定基极偏置电位，如满足条件：当温度变化↑→↑→↓→↓→↓，抑制了变化，从而获得稳定的工作点。

由此可知，只有当时，才能获得恒定，故硅管应用时， 。

只有当负反馈越强时，电路稳定性越好，故要求，一般硅管取：。

② 设置静态工作点由于放大器是工作在小信号放大状态，放大器工作电流一般在0.8－2mA之间选取为宜，设计电路中取 ，设。

因为：而所以：因为：(硅管的发射结电压为0.7V)所以：因为： 所以：因为： 而 取则： 取标称电阻8.2KΏ因为：则：，考虑调整静态电流的方便，用22KΏ电位器与15KΏ电阻串联。

③谐振回路参数计算1）回路中的总电容C∑因为：则:2）回路电容C因有所以取C为标称值30pf,与5-20Pf微调电容并联。

3）求电感线圈N2与N1的匝数：根据理论推导，当线圈的尺寸及所选用的磁心确定后，则其相应的参数就可以认为是一个确定值，可以把它看成是一个常数。

实验室时间段座位号实验报告实验课程实验名称班级姓名学号指导老师小信号调谐放大器预习报告一．实验目的1.熟悉电子元器件和高频电子线路实验系统；2.掌握单调谐和双调谐放大器的基本工作原理；3.掌握测量放大器幅频特性的方法；4.熟悉放大器集电极负载对单调谐和双调谐放大器幅频特性的影响；5.了解放大器动态范围的概念和测量方法。

二．实验内容调谐放大器的频率特性如图所示。

图1-1 调谐放大器的频率特性调谐放大器主要由放大器和调谐回路两部分组成。

因此，调谐放大器不仅有放大作用，而且还有选频作用。

本章讨论的小信号调谐放大器，一般工作在甲类状态，多用在接收机中做高频和中频放大，对它的主要指标要求是：有足够的增益，满足通频带和选择性要求，工作稳定等。

二．单调谐放大器共发射极单调谐放大器原理电路如图1-2所示。

放大倍数fo f 1f K 0.7o K o K 2of ∆通频带f ∆2o f ∆2o f ∆图1-2图中晶体管T 起放大信号的作用，R B1、R B2、R E 为直流偏置电阻，用以保证晶体管工作于放大区域，从而放大器工作于甲类。

C E 是R E 的旁路电容，C B 、C C 是输入、输出耦合电容，L 、C 是谐振回路作为放大器的集电极负载起选频作用，它采用抽头接入法，以减轻晶体管输出电阻对谐振回路Q 值的影响，R C 是集电极（交流）电阻，它决定了回路Q 值、带宽。

三．双调谐回路放大器图中，R B1、R B2、R E 为直流偏置电阻，用以保证晶体管工作于放大区域，且放大器工作于甲类状态，E C 为E R 的旁通电容，B C 和C C 为输入、输出耦合电容。

图中两个谐振回路：11L C 、组成了初级回路，22L C 、组成了次级回路。

两者之间并无互感耦合（必要时，可分别对12L L 、加以屏蔽），而是由电容3C 进行耦合，故称为电容耦合。

本次实验需做内容1.采用点测法测量单调谐和双调谐放大器的幅频特性；2.用示波器测量输入、输出信号幅度，并计算放大器的放大倍数；3.用示波器观察耦合电容对双调谐回路放大器幅频特性的影响；4.用示波器观察放大器的动态范围；5.观察集电极负载对放大器幅频特性的影响。

实验一 小信号调谐放大器实验报告一 实验目的1．进一步掌握高频小信号调谐放大器的工作原理和基本电路结构。

2．掌握高频小信号调谐放大器的调试方法。

3．掌握高频小信号调谐放大器各项技术参数（电压放大倍数，通频带，矩形系数）的测试。

二、实验使用仪器1．小信号调谐放大器实验板 2．200MH 泰克双踪示波器 3. FLUKE 万用表 4. 模拟扫频仪（安泰信） 5. 高频信号源 三、实验基本原理与电路 1、 小信号调谐放大器的基本原理所谓“小信号”，通常指输入信号电压一般在微伏 毫伏数量级附近，放大这种信号的放大器工作在线性范围内。

所谓“调谐”，主要是指放大器的集电极负载为调谐回路（如LC 调谐回路）。

这种放大器对谐振频率0f 及附近频率的信号具有最强的放大作用，而对其它远离0f 的频率信号，放大作用很差，如图1-1所示。

图1.1 高频小信号调谐放大器的频率选择特性曲线小信号调谐放大器技术参数如下：K ( f ) / K 010.7070.10f 0B 0.7B 0.1f1.增益:表示高频小信号调谐放大器放大微弱信号的能力2.通频带和选择性：通常规定放大器的电压增益下降到最大值的0.707倍时，所对应的频率范围为高频放大器的通频带，用B0.7表示。

衡量放大器的频率选择性，通常引入参数——矩形系数K0.1。

2.实验电路原理图分析：In1是高频信号输入端，当信号从In1输入时，需要将跳线TP1的上部连接起来。

In2是从天线接收空间中的高频信号输入，电感L1和电容C1,C2组成选频网络，此时，需要将跳线TP1的下部连接起来。

电容C3是隔直电容，滑动变阻器RW2和电阻R2,R3是晶体管基极的直流偏置电阻，用来决定晶体管基极的直流电压，电阻R1是射极直流负反馈电阻，决定了晶体管射极的直流电流Ie。

晶体管需要设置一个合适的直流工作点，才能保证小信号谐振放大器正常工作，有一定的电压增益。

通常，适当的增加晶体管射极的直流电流Ie可以提高晶体管的交流放大倍数 ，增大小信号谐振放大器的放大倍数。

小信号调谐放大器实验报告小信号调谐放大器实验报告引言：小信号调谐放大器是一种常见的电子设备，用于放大弱信号并实现频率调谐。

本实验旨在通过搭建小信号调谐放大器电路并进行测试，探索其原理和特性。

实验器材：1. 小信号调谐放大器电路板2. 信号发生器3. 示波器4. 电压表5. 电流表6. 电阻箱7. 电容箱8. 电感箱9. 连接线等实验步骤：1. 搭建小信号调谐放大器电路，按照给定的电路图连接各个元件。

2. 将信号发生器的输出端与电路的输入端相连，设置合适的频率和幅度。

3. 将示波器的探头连接到电路的输出端，观察输出信号的波形和幅度。

4. 使用电压表和电流表测量电路中各个元件的电压和电流值，并记录下来。

5. 调整信号发生器的频率，观察输出信号的变化，并记录下来。

6. 调整电路中的电容和电感值，观察对输出信号的影响，并记录下来。

实验结果与分析：通过实验观察和数据记录，我们可以得出以下结论：1. 频率调谐特性：当信号发生器的频率与电路的谐振频率相同时，输出信号的幅度最大。

随着频率的偏离，输出信号的幅度逐渐减小。

这表明小信号调谐放大器具有频率选择性，可以对特定频率的信号进行放大。

2. 放大倍数：通过测量电路中各个元件的电压和电流值，我们可以计算出放大倍数。

实验结果显示，在合适的频率范围内，小信号调谐放大器的放大倍数较高，可以将弱信号放大到较大的幅度，提高信号的可靠性和可检测性。

3. 电容和电感对放大器性能的影响：调整电路中的电容和电感值，我们可以观察到对输出信号的影响。

增大电容值会使得输出信号的幅度减小，而增大电感值则会使得输出信号的幅度增大。

这说明电容和电感在小信号调谐放大器中起到了不同的作用，需要根据实际需求进行调整。

结论：通过本次实验，我们成功搭建了小信号调谐放大器电路，并对其进行了测试和分析。

实验结果表明，小信号调谐放大器具有频率选择性和较高的放大倍数，可以用于放大弱信号并实现频率调谐。

同时，电容和电感的调整对放大器性能有一定的影响，需要根据实际需求进行优化。

一、实验目的本次实验旨在通过搭建和调试小信号调谐放大器电路，深入了解调谐放大器的工作原理和设计方法，掌握其特性参数的测量方法，并通过实验数据分析放大器的性能，为后续高频电子线路设计打下基础。

二、实验原理小信号调谐放大器是一种高频放大器，其主要功能是对高频小信号进行线性放大。

其工作原理是利用LC并联谐振回路作为晶体管的集电极负载，通过调节谐振频率来实现对特定频率信号的放大。

实验中，我们采用共发射极接法的晶体管高频小信号调谐放大器。

晶体管的静态工作点由电阻RB1、RB2及RE决定。

放大器在高频情况下的等效电路如图1所示，其中晶体管的4个y参数分别为输入导纳yie、输出导纳yoe、正向传输导纳yfe和反向传输导纳yre。

图1 高频小信号调谐放大器等效电路三、实验仪器与设备1. 高频信号发生器：用于产生不同频率和幅度的正弦波信号。

2. 双踪示波器：用于观察放大器输入、输出信号的波形和幅度。

3. 万用表：用于测量电路中电阻、电容等元件的参数。

4. 扫频仪（可选）：用于测试放大器的幅频特性曲线。

四、实验步骤1. 搭建小信号调谐放大器电路，连接好实验仪器。

2. 调整谐振回路的电容和电感，使放大器工作在谐振频率附近。

3. 使用高频信号发生器输入不同频率和幅度的正弦波信号，观察放大器输入、输出信号的波形和幅度。

4. 使用示波器测量放大器的电压放大倍数、通频带和矩形系数等性能指标。

5. 使用扫频仪测试放大器的幅频特性曲线，进一步分析放大器的性能。

五、实验结果与分析1. 电压放大倍数通过实验，我们得到了放大器的电压放大倍数Avo，其值约为30dB。

这说明放大器对输入信号有较好的放大作用。

2. 通频带放大器的通频带BW0.7为2MHz，说明放大器对频率为2MHz的信号有较好的放大效果。

3. 矩形系数放大器的矩形系数Kr0.1为1.2，说明放大器对信号的选择性较好。

4. 幅频特性曲线通过扫频仪测试，我们得到了放大器的幅频特性曲线，如图2所示。

单调谐小信号放大器实验报告1. 背景单调谐小信号放大器是一种常见的电子设备，用于放大输入信号，并同时对其进行频率调制。

该放大器在电子通信、音频处理和无线传输等领域具有广泛的应用。

本实验旨在通过搭建单调谐小信号放大器电路并对其进行测试，探究其性能和特点。

2. 分析2.1 原理单调谐小信号放大器通常由三部分组成：输入级、中间级和输出级。

输入级负责接收外部输入信号，并将其转换为低幅度、高阻抗的中频信号；中间级负责对中频信号进行放大，并将其转换为低阻抗的高幅度中频信号；输出级负责将中频信号转换为输出信号。

2.2 设计与搭建根据实验要求，我们选择了共射极放大电路作为单调谐小信号放大器的基本电路。

根据设计原理，我们需要选择合适的晶体管、电容和电阻来搭建电路。

具体搭建步骤如下：1.将晶体管连接到集电极、基极和发射极上，确保极性正确。

2.接入输入电容和输出电容，用于隔离输入和输出信号。

3.连接偏置电阻，用于稳定电路工作点。

4.连接反馈电阻和耦合电容，用于增加放大器的增益。

2.3 测试与测量在搭建完单调谐小信号放大器电路后，我们需要进行测试和测量来评估其性能。

1.首先，我们使用函数发生器提供一个输入信号，并通过示波器观察到输出信号。

根据输出信号的幅度和频率变化情况，我们可以评估放大器的增益和频率响应。

2.然后，我们可以通过改变输入信号的幅度和频率，并观察输出信号的变化来测试放大器的线性度和动态范围。

3.最后，我们可以通过测量功耗、噪声等参数来评估放大器的效率和性能。

3. 结果在实验中，我们成功搭建了单调谐小信号放大器电路，并进行了相关测试与测量。

以下是一些典型结果：1.增益：根据实验数据计算得到的放大器增益为20 dB，在设计要求范围内。

2.频率响应：通过频谱分析仪测量得到的频率响应曲线显示出放大器在1 kHz至10 kHz范围内具有较平坦的增益。

3.线性度和动态范围：通过改变输入信号幅度和频率，我们观察到输出信号的线性变化，并确定了放大器的动态范围为-30 dB至+20 dB。

小信号调谐(单调谐)放大器实验
小信号调谐放大器实验是一种常见的实验，用于分析和研究放大器的频率响应特性。

在这个实验中，我们会使用一个单调谐放大器电路，通过调节电路参数来实现对特定频率信号的放大。

下面是一种常见的实验步骤：
材料准备：
1. 信号发生器：用于产生待放大的输入信号。

2. 单调谐放大器电路：由电容、电感和电阻等元件组成的并联谐振电路。

3. 可变电阻：用于调节电路的谐振频率。

实验步骤：
1. 创建实验电路：根据实验要求，根据所给的电路图，建立单调谐放大器电路。

2. 连接信号发生器和电路：使用信号发生器将待放大的输入信号接入电路的输入端。

3. 设置信号发生器：调节信号发生器的频率和幅度，使其产生待放大的输入信号。

4. 测量输出信号：使用示波器或其他合适的仪器，测量电路的输出信号。

5. 调节电路参数：根据实验需要，逐步调节电路的元件参数，如可变电阻，以使电路在特定频率上获得最大增益。

6. 记录实验数据：在每次调节电路参数后，记录输出信号的幅度和频率。

7. 分析实验数据：根据记录的数据，绘制输出信号的幅度和频率之间的关系曲线。

8. 总结实验结论：根据实验数据的分析结果，对放大器的频率响应特性进行总结，并根据需要进行进一步的讨论和研究。

这个实验可以帮助我们理解放大器的频率响应特性，并且可以通过调节电路参数来实现对特定频率信号的放大，这在实际电子电路设计和应用中非常重要。

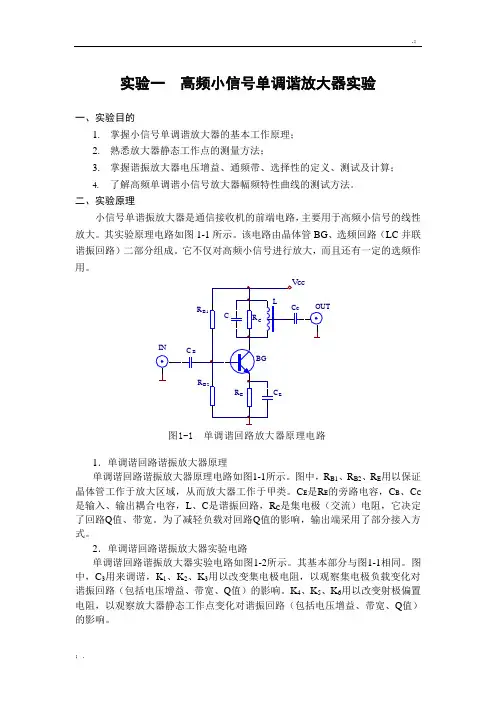

实验一高频小信号单调谐放大器实验一、实验目的1.掌握小信号单调谐放大器的基本工作原理；2.熟悉放大器静态工作点的测量方法；3.掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算；4.了解高频单调谐小信号放大器幅频特性曲线的测试方法。

二、实验原理小信号单谐振放大器是通信接收机的前端电路，主要用于高频小信号的线性放大。

其实验原理电路如图1-1所示。

该电路由晶体管BG、选频回路（LC并联谐振回路）二部分组成。

它不仅对高频小信号进行放大，而且还有一定的选频作用。

1．单调谐回路谐振放大器原理单调谐回路谐振放大器原理电路如图1-1所示。

图中，R B1、R B2、R E用以保证晶体管工作于放大区域，从而放大器工作于甲类。

C E是R E的旁路电容，C B、C C 是输入、输出耦合电容，L、C是谐振回路，R C是集电极（交流）电阻，它决定了回路Q值、带宽。

为了减轻负载对回路Q值的影响，输出端采用了部分接入方式。

2．单调谐回路谐振放大器实验电路单调谐回路谐振放大器实验电路如图1-2所示。

其基本部分与图1-1相同。

图中，C3用来调谐，K1、K2、K3用以改变集电极电阻，以观察集电极负载变化对谐振回路（包括电压增益、带宽、Q值）的影响。

K4、K5、K6用以改变射极偏置电阻，以观察放大器静态工作点变化对谐振回路（包括电压增益、带宽、Q值）的影响。

图1-2 单调谐回路谐振放大器实验电路高频小信号调谐放大器的主要性能指标有谐振频率f 0，谐振电压放大倍数A u0，放大器的通频带BW 0.7及选择性（通常用矩形系数K 0.1来表示）等。

放大器各项性能指标及测量方法如下：1.谐振频率放大器的调谐回路谐振时所对应的频率f 0称为放大器的谐振频率，对于图1所示电路（也是以下各项指标所对应电路），f 0的表达式为∑=LC f π21式中，L 为调谐回路电感线圈的电感量；∑C 为调谐回路的总电容，∑C 的表达式为21oe C C n C ∑=+式中， C oe 为晶体管的输出电容； n 1（注：此图中n 1=1）为初级线圈抽头系数；n 2为次级线圈抽头系数。

实验室时间段座位号实验报告实验课程实验名称班级姓名学号指导老师小信号调谐放大器预习报告一．实验目的1.熟悉电子元器件和高频电子线路实验系统；2.掌握单调谐和双调谐放大器的基本工作原理；3.掌握测量放大器幅频特性的方法；4.熟悉放大器集电极负载对单调谐和双调谐放大器幅频特性的影响；5.了解放大器动态范围的概念和测量方法。

二．实验内容调谐放大器的频率特性如图所示。

图1-1 调谐放大器的频率特性调谐放大器主要由放大器和调谐回路两部分组成。

因此，调谐放大器不仅有放大作用，而且还有选频作用。

本章讨论的小信号调谐放大器，一般工作在甲类状态，多用在接收机中做高频和中频放大，对它的主要指标要求是：有足够的增益，满足通频带和选择性要求，工作稳定等。

二．单调谐放大器共发射极单调谐放大器原理电路如图1-2所示。

放大倍数fo f 1f K 0.7o K o K 2of ∆通频带f ∆2o f ∆2o f ∆图1-2图中晶体管T 起放大信号的作用，R B1、R B2、R E 为直流偏置电阻，用以保证晶体管工作于放大区域，从而放大器工作于甲类。

C E 是R E 的旁路电容，C B 、C C 是输入、输出耦合电容，L 、C 是谐振回路作为放大器的集电极负载起选频作用，它采用抽头接入法，以减轻晶体管输出电阻对谐振回路Q 值的影响，R C 是集电极（交流）电阻，它决定了回路Q 值、带宽。

三．双调谐回路放大器图中，R B1、R B2、R E 为直流偏置电阻，用以保证晶体管工作于放大区域，且放大器工作于甲类状态，E C 为E R 的旁通电容，B C 和C C 为输入、输出耦合电容。

图中两个谐振回路：11L C 、组成了初级回路，22L C 、组成了次级回路。

两者之间并无互感耦合（必要时，可分别对12L L 、加以屏蔽），而是由电容3C 进行耦合，故称为电容耦合。

本次实验需做内容1.采用点测法测量单调谐和双调谐放大器的幅频特性；2.用示波器测量输入、输出信号幅度，并计算放大器的放大倍数；3.用示波器观察耦合电容对双调谐回路放大器幅频特性的影响；4.用示波器观察放大器的动态范围；5.观察集电极负载对放大器幅频特性的影响。

实验一高频小信号调谐放大器实验报告一、实验目的本实验旨在通过设计和搭建一个高频小信号调谐放大器电路，掌握高频小信号调谐放大器的工作原理和性能参数，并能正确测量和分析电路的电压增益和频率响应。

二、实验原理高频小信号调谐放大器是一种用于放大和调谐高频小信号的电路。

它主要由三个部分组成：一个输入电路、一个放大电路和一个输出电路。

输入电路用于匹配输入信号和放大电路的阻抗，使输入信号能够有效传入放大电路；放大电路用于增大输入信号的幅度；输出电路用于匹配放大电路和负载。

三、实验仪器和材料1.高频信号发生器2.高频放大器3.幅度调制器4.示波器5.电阻、电容和电感等元器件四、实验步骤1. 根据电路原理图，使用Multisim软件进行电路仿真。

2.根据仿真结果选择并调整合适的元器件数值，搭建实际电路。

3.将信号源连接至输入电路，逐步增大信号源频率观察输出波形，记录输出电压随频率变化的情况。

4.测量电路的电压增益，并与理论计算值进行对比。

5.测量电路的频率响应，绘制电压增益与频率的波形图。

6.分析实验现象和结果，总结实验中的经验教训。

五、实验结果与分析根据仿真结果，我们成功搭建了一个高频小信号调谐放大器，并进行了实验测试。

测得的电压增益与理论计算值非常接近，验证了电路的设计和搭建的准确性。

实验还得出了电路的频率响应曲线，发现放大器在一定频率范围内有较高的增益，但在较高频率处迅速下降。

六、实验结论通过本实验，我们学习到了高频小信号调谐放大器的工作原理和性能参数的测量方法。

实验结果和数据分析验证了电路设计和搭建的正确性。

此外，我们还了解到了电路的频率响应特性，对于在实际应用中的频率选择提供了参考。

七、实验心得通过本次实验，我深入了解了高频小信号调谐放大器的原理和性能参数，掌握了相关的测量技术。

同时，我也意识到了电路设计和搭建的重要性，只有精确选取和调整元器件数值，才能得到准确的实验结果。

希望以后能继续进行相关实验，提升自己的电路设计和测量能力。

单调谐小信号放大器实验报告一、实验目的本实验的主要目的是了解单调谐小信号放大器的基本原理，掌握其电路结构和工作特性，以及学习使用实验仪器进行电路测试和参数测量。

二、实验原理单调谐小信号放大器是一种常用的电子放大器，其基本原理是利用谐振电路对输入信号进行选择性放大。

通常采用共射极或共基极放大电路结构，通过调整电路中的元件参数来实现对输入信号的选择性放大。

三、实验器材1.示波器2.函数信号发生器3.万用表4.直流稳压电源5.BF961场效应管6.220Ω, 1kΩ, 10kΩ, 100kΩ, 1MΩ电阻各若干7.0.1μF陶瓷电容若干8.100pF陶瓷变容二极管若干四、实验步骤1.按照图1所示连接BF961场效应管共源极放大电路。

2.将函数信号发生器输出接入到输入端口，设置频率为10kHz，幅度为50mV。

3.调节直流稳压电源输出为3V，并接入到电路中。

4.使用万用表测量电路中各个元件的电阻和电容值，并记录下来。

5.使用示波器观察输出信号波形，并测量其幅度和频率响应特性。

6.根据实验结果，对电路参数进行调整，以达到最佳放大效果。

五、实验结果1.经过调试，成功搭建了BF961场效应管共源极放大电路。

2.通过示波器观察输出信号波形，发现其幅度随着输入信号频率的变化而发生变化，呈现出一定的选择性放大特性。

3.使用万用表测量了电路中各个元件的电阻和电容值，并记录下来。

六、实验分析1.通过观察输出信号波形，可以发现单调谐小信号放大器具有一定的选择性放大特性。

这是因为谐振电路对输入信号进行了选择性放大，只有满足一定频率范围内的输入信号才能被有效地放大。

2.在实际应用中，单调谐小信号放大器可以作为前置放大器或中间放大器来增强微弱的信号。

例如，在无线通讯系统中，单调谐小信号放大器常用于接收机前置放大器中，以增强接收到的信号强度。

七、实验总结通过本次实验，我们深入了解了单调谐小信号放大器的基本原理和电路结构，并掌握了其工作特性和参数测试方法。

高频实验：小信号调谐放大器实验报告实验目的：1. 掌握小信号调谐放大器的原理、特点和设计方法。

2. 熟悉集成运算放大器的使用方法。

实验器材：1. 功率供应器。

2. 调谐放大器电路板。

3. 频谱分析仪。

4. 示波器。

5. 信号发生器。

6. 电压表和电流表。

7. 切割器。

8. DMM数字万用表。

实验原理：调谐放大器是指在特定频率下具有较大的放大倍数的放大器，是一种具有选择性放大作用的放大器。

当输入信号频率和特定放大器谐振频率相等时，输出信号强度达到最大值，这种现象称为谐振。

实验步骤：1. 按照电路图连接电路，检查电路连接是否正确。

2. 将调谐电容器的电容值调至最小，即使谐振频率接近1kHz。

3. 将信号发生器设置为100Hz正弦波，300mVpp的幅值，连接到调谐放大器的输入端。

4. 连接万用表测量调谐放大器的输出电压。

5. 使用信号发生器逐步调整频率，记录最大输出幅值的频率。

6. 依次将信号发生器设置为200Hz、500Hz、1kHz、2kHz和5kHz的正弦波。

7. 针对每个频率，记录输出电压，并绘制输出电压随频率变化的曲线图。

实验结果：1. 频率为1kHz时的输出幅值最大，达到4.5V。

2. 随着频率的增加或减小，输出电压下降。

3. 输出电压随着频率变化的曲线呈现出谐振现象。

本实验采用调谐放大器电路进行测试，结果表明，在1kHz的频率下，该电路有最佳的选择性放大功能。

根据测试结果，该电路可以广泛应用于频率选择放大器等领域。

小信号调谐放大器实验报告引言：小信号调谐放大器是电子电路中常用的一种放大器，它可以根据输入信号的频率进行调谐，实现对特定频率信号的放大。

本实验旨在通过搭建小信号调谐放大器电路并进行实际测量，验证其放大性能和调谐特性。

实验目的：1. 搭建小信号调谐放大器电路；2. 测量并分析电路的放大性能；3. 测试并探究电路的调谐特性。

实验步骤：一、搭建小信号调谐放大器电路根据实验要求，我们搭建了一个小信号调谐放大器电路。

该电路由一个晶体管放大电路和调谐电路组成。

晶体管放大电路采用共射极放大电路，调谐电路由电感和电容组成。

通过调节电容的值可以实现对不同频率信号的调谐。

二、测量电路的放大性能我们使用信号发生器作为输入信号源，将信号发生器的输出接入到放大器的输入端，然后连接示波器测量输出信号的幅值。

通过改变信号发生器的频率，我们可以测量和分析放大器在不同频率下的放大倍数和频率响应。

实验结果：1. 放大性能测量结果我们在实验中选择了几个不同频率的信号，测量了放大器的输入信号和输出信号的幅值，并计算了放大倍数。

实验结果表明，放大器对不同频率信号的放大倍数并不相同，存在一个最大放大倍数点。

在该点附近，放大倍数较大，而在离该点较远的频率处，放大倍数明显下降。

2. 调谐特性测量结果我们通过改变调谐电路中电容的值来调整放大器的调谐频率。

实验结果表明，当电容值较小时，调谐频率较高；而当电容值较大时，调谐频率较低。

通过合理选择电容值，可以实现对特定频率信号的调谐。

讨论：通过实验我们验证了小信号调谐放大器的基本性能和调谐特性。

实验结果表明，放大器对不同频率信号的放大倍数存在一个最大值，且在调谐频率点附近放大倍数较高，这是由于电路的频率特性和晶体管的工作原理决定的。

在实际应用中，我们可以根据需要选择合适的电容值和电感值，以满足对特定频率信号的放大要求。

结论：本实验通过搭建小信号调谐放大器电路并进行测量，验证了该电路的放大性能和调谐特性。

小信号调谐放大器实验报告实验目的：本实验旨在通过搭建小信号调谐放大器电路，了解其工作原理，掌握其调谐特性，并通过实验验证其放大性能。

实验原理：小信号调谐放大器是一种常用的电子电路，主要由调谐电路和放大电路组成。

调谐电路用于选择特定的频率进行放大，而放大电路则用于放大选定频率的信号。

在实际应用中，小信号调谐放大器常用于无线电接收机和电视机等电子设备中。

实验步骤：1. 按照实验电路图搭建小信号调谐放大器电路；2. 连接信号发生器和示波器，并调节信号发生器的频率和幅度；3. 观察示波器上的输出波形，并记录相应的数据；4. 调节电路中的元件数值，如电容、电感等，观察对输出波形的影响；5. 分析实验数据，验证小信号调谐放大器的调谐特性和放大性能。

实验结果：通过实验观察和数据记录，我们发现小信号调谐放大器在不同频率下具有不同的放大倍数。

当调节电路中的元件数值时，可以明显地改变放大器的调谐特性和放大性能。

实验结果表明，小信号调谐放大器能够有效地放大特定频率的信号，并且具有一定的调谐范围。

实验分析：小信号调谐放大器的工作原理是利用调谐电路的谐振特性，选择特定频率进行放大。

在实际应用中，我们可以根据需要调节电路中的元件数值，以满足不同频率的放大要求。

通过本次实验，我们对小信号调谐放大器的工作原理和性能有了更深入的了解，这对于我们在实际电子电路设计和应用中具有重要的指导意义。

实验总结：通过本次实验，我们成功搭建了小信号调谐放大器电路，并验证了其调谐特性和放大性能。

实验结果表明，小信号调谐放大器能够有效地放大特定频率的信号，并且具有一定的调谐范围。

这为我们进一步深入研究和应用小信号调谐放大器奠定了基础。

结语：小信号调谐放大器是一种常用的电子电路，在无线电接收机和电视机等电子设备中有着广泛的应用。

通过本次实验，我们对小信号调谐放大器的工作原理和性能有了更深入的了解，这对于我们在实际电子电路设计和应用中具有重要的指导意义。

小信号谐振放大器实验报告哎呀，今天咱们来聊聊小信号谐振放大器的实验。

这可是个有意思的话题，听起来复杂，但其实不难，咱们就轻松地聊聊。

小信号谐振放大器，它的名字听起来就很厉害，感觉像是科技界的“超人”。

它的工作原理其实很简单，主要是用来放大那些微小的电信号，像是从传感器那儿来的信号。

这玩意儿在咱们生活中可处处可见，比如手机、电视，甚至是你家里那些高大上的音响系统，都在用它。

实验开始前，老师给我们详细讲解了原理，像是在为我们打开了一扇新世界的大门。

这个过程就像是做饭，先把材料准备好，才能烹饪出美味的佳肴。

咱们要用到的器件有电阻、电容，还有三极管。

说到三极管，它就像是信号的守护者，帮我们把小信号变得大大大！大家听得津津有味，有的人甚至偷偷在笔记本上画起了小人儿，真是搞笑。

好啦，接下来是实验环节。

我们兴奋得像小鸟一样，迫不及待想要看看这个“魔法”到底怎么实现。

搭建电路的时候，大家都各显神通，动手能力爆棚。

小心翼翼地把电线接上去，就像是在拼乐高，生怕哪一根线接错了，真是让人心里小鹿乱撞。

哎，谁说电子工程没趣，明明是个大玩具呢！组装完毕，按下开关的那一刻，大家都屏住了呼吸，结果只听见“滋滋”的声音，没什么反应。

哎呀，原来没接好，调试的时候简直比找遥控器还麻烦。

经过一番折腾，总算成功了！当我们看到输出信号波形图，简直像发现了新大陆一样，大家都欢呼起来。

这波形就像一幅美丽的画，曲线优美，仿佛在告诉我们：看，信号被放大了！有个同学激动地说：“这是我的作品！” 我们都笑了，心里想着，真是一群科技狂热分子。

通过这次实验，我感受到小信号谐振放大器不仅仅是个电子元件，更像是连接我们和技术世界的桥梁。

它让我们能更好地理解电信号的传播和处理。

回想起之前学的理论，仿佛瞬间变得生动了许多，知识不再是冷冰冰的文字，而是活生生的东西，时不时还会发出“嗡嗡”的声音。

这次实验还让我意识到团队合作的重要性。

大家在一起讨论问题，互相帮助，像是合奏一曲动听的乐章。

任务三、高频小信号单调谐放大器仿真分析一、目的（1）分析高频小信号单调谐放大器电路，并选择合适的元件参数，运用Multisim 仿真软件进行仿真分析与测试。

（2）测试高频小信号单调谐放大器的动态U i —U o 曲线和电压放大倍数. （3）利用波特图示仪测试高频小信号单调谐放大器回路谐振曲线。

（4）测试频率特性. 二、仪器和设备计算机：安装Multisim 电路仿真软件 三、原理图2—47 高频小信号单调谐放大器原理电路及等效电路小信号调谐放大器的指标：图2-48 单调谐放大电路等效电路高频小信号单调谐放大器等效电路进一步简化如图所示，该等效电路实质就是一单调谐回路，因此单调谐放大器指标的计算最终归结为单调谐回路的计算。

（1）谐振频率 LCf π210=（2）通频带 Qf B 07.0= 品质因数GC LG LC R C R LR Q 00001ωωωω=====（3）放大器的选择性 K 0.1 = BW 0。

1 / BW 0.7 = 9。

96 ≈ 10 （4）电压增益 GY p p Gu u Y p p u u p u u A fe 12SS fe 12SL 2SL 0V '====（5）增益带宽乘积 CY p p B A GB π2fe 127.00V ==四、内容与步骤1. 动态Ui-Uo 曲线和电压放大倍数测试图2-49 动态U i—U o曲线和电压放大倍数测试图1．连接电路如图，在发射极电阻R3上并联万用表,开启仿真开关，调整电位器R P，使万用表指示在1V 左右,并保持静态电压不变。

2．将万用表改接到输出端B,在输入端A接上信号发生器，信号发生器设置为：正弦波，频率10。

7MHz，峰值电压20mV；开启仿真开关，调节可变电容C2的百分比为35%，此时LC回路处于谐振状态，万用表交流电压读数最大为563。

955mV.3．逐渐增大信号发生器的信号幅值U i，记录每次的U o 。

小信号调谐放大实验报告一、实验目的本实验旨在通过构建小信号调谐放大电路，掌握基本的放大电路设计原理和调谐技术，了解小信号放大器的工作原理和特性，并且学会使用实验仪器进行电路测试和参数测量。

二、实验原理1.小信号放大器的工作原理小信号放大器是一种能够将微弱信号经过放大后输出强信号的电路，其主要由三部分组成：输入端、放大器以及输出端。

当微弱信号进入输入端时，经过放大器进行增益处理后输出到输出端。

其中，输入端主要负责接收微弱信号并将其转换为电压信号；放大器则是核心部件，通过对输入端接收到的信号进行增益处理来达到放大效果；而输出端则负责将已经被处理过的强信号输出到外界。

2.调谐技术调谐技术是指利用合适的电路设计使得某一频率范围内的输入信号能够得到更好地增益效果。

具体来说，在小信号调谐放大电路中，通过改变电容或者电感等元件的参数来达到对不同频率下输入信号进行不同程度增益处理的目的。

三、实验步骤1.电路图设计根据实验要求，我们需要构建一个小信号调谐放大电路，因此需要先进行电路图设计。

具体来说，我们的电路图应该包括输入端、放大器以及输出端。

其中，输入端应该包括一个信号发生器和一个变压器；放大器应该由两个晶体管组成；而输出端则应该包括一个耦合电容和一个负载电阻。

2.元件选型根据所设计的电路图，我们需要进行元件选型。

具体来说，我们需要选取合适的晶体管、变压器、耦合电容以及负载电阻等元件，并且根据实验要求确定其参数值。

3.电路搭建在完成元件选型后，我们需要将所选元件按照设计要求进行布线，并且将其连接成完整的小信号调谐放大电路。

在搭建过程中，需要注意保持连接可靠，并且避免出现接触不良或短路等情况。

4.测试与调试在完成小信号调谐放大电路的搭建后，我们需要对其进行测试与调试。

具体来说，我们可以通过使用万用表等仪器来测量各个元件的参数值，并且通过改变输入信号的频率来观察电路的增益效果。

在测试过程中，需要注意保持仪器的准确性，并且避免对电路产生干扰。
