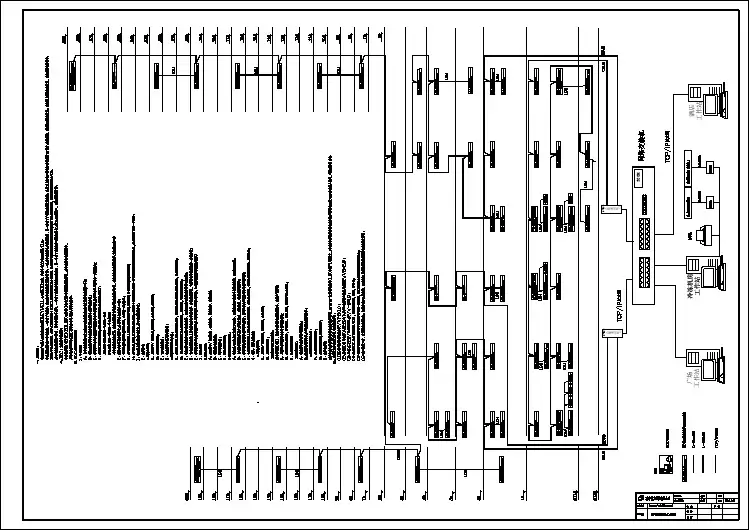

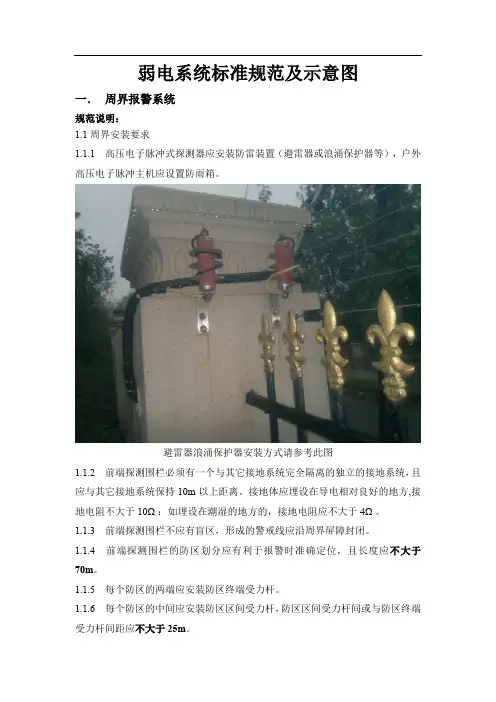

弱电系统各子系统图

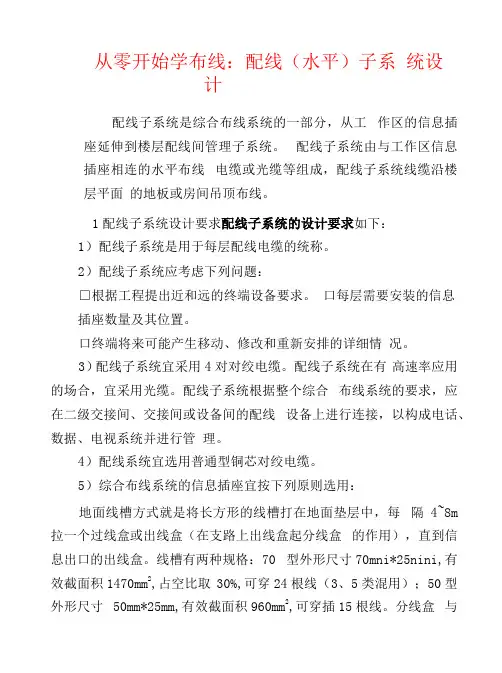

从零开始学布线：配线（水平）子系统设计配线子系统是综合布线系统的一部分，从工作区的信息插座延伸到楼层配线间管理子系统。

配线子系统由与工作区信息插座相连的水平布线电缆或光缆等组成，配线子系统线缆沿楼层平面的地板或房间吊顶布线。

1配线子系统设计要求配线子系统的设计要求如下：1）配线子系统是用于每层配线电缆的统称。

2）配线子系统应考虑下列问题：□根据工程提出近和远的终端设备要求。

口每层需要安装的信息插座数量及其位置。

口终端将来可能产生移动、修改和重新安排的详细情况。

3）配线子系统宜采用4对对绞电缆。

配线子系统在有高速率应用的场合，宜采用光缆。

配线子系统根据整个综合布线系统的要求，应在二级交接间、交接间或设备间的配线设备上进行连接，以构成电话、数据、电视系统并进行管理。

4）配线系统宜选用普通型铜芯对绞电缆。

5）综合布线系统的信息插座宜按下列原则选用：地面线槽方式就是将长方形的线槽打在地面垫层中，每隔4~8m 拉一个过线盒或出线盒（在支路上出线盒起分线盒的作用），直到信息出口的出线盒。

线槽有两种规格：70 型外形尺寸70mni*25nini,有效截面积1470mm2,占空比取30%,可穿24根线（3、5类混用）；50型外形尺寸50mm*25mm,有效截面积960mm2,可穿插15根线。

分线盒与过线盒均由两槽或三槽分线盒拼接。

地面线槽方式有如下优点：1）用地面线槽方式，信息出口离弱电井的距离不限。

地面线槽每4~8m接一个分线盒或出线盒，布线时拉线非常容易，因此距离不限。

强、弱电可以同路由。

强、弱电可以走同路由相邻的地面线槽，而且可接到同一线盒内的各自插座。

当然地面线槽必须接地屏蔽，产品质量也要过关。

2）适用于大开间或需打隔断的场合。

如交易大厅面积大，计算机离墙较远，用较长的线接墙上的网络出口及电源插座，显然是不合适的。

这时在地面线槽的附近留一个出线盒，联网及取电都解决了。

又如一个楼层要出售，需视办公家具确定房间的大小与位置来打隔断，这时离办公家具搬入和住人的时间已经比较近了，为了不影响工，使用地面线槽方式是最好的方法。

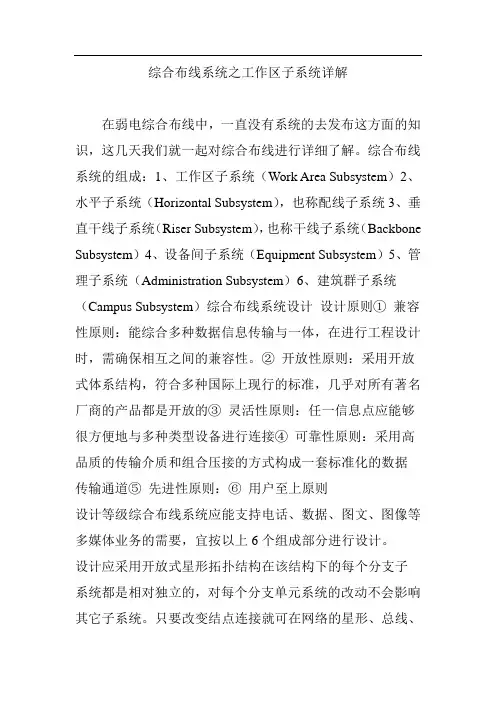

综合布线系统之工作区子系统详解在弱电综合布线中，一直没有系统的去发布这方面的知识，这几天我们就一起对综合布线进行详细了解。

综合布线系统的组成：1、工作区子系统（Work Area Subsystem）2、水平子系统（Horizontal Subsystem），也称配线子系统3、垂直干线子系统（Riser Subsystem），也称干线子系统（Backbone Subsystem）4、设备间子系统（Equipment Subsystem）5、管理子系统（Administration Subsystem）6、建筑群子系统（Campus Subsystem）综合布线系统设计设计原则①兼容性原则：能综合多种数据信息传输与一体，在进行工程设计时，需确保相互之间的兼容性。

②开放性原则：采用开放式体系结构，符合多种国际上现行的标准，几乎对所有著名厂商的产品都是开放的③灵活性原则：任一信息点应能够很方便地与多种类型设备进行连接④可靠性原则：采用高品质的传输介质和组合压接的方式构成一套标准化的数据传输通道⑤先进性原则：⑥用户至上原则设计等级综合布线系统应能支持电话、数据、图文、图像等多媒体业务的需要，宜按以上6个组成部分进行设计。

设计应采用开放式星形拓扑结构在该结构下的每个分支子系统都是相对独立的，对每个分支单元系统的改动不会影响其它子系统。

只要改变结点连接就可在网络的星形、总线、环形等各种类型网络之间进行转换。

支持当前普遍采用的各种局域网络：星形网、局域/广域网、令牌网、以太网、FDDI 等。

1、工作区子系统又称服务区子系统，是一个需要设立终端设备的独立区域。

由水平布线系统的信息插座延伸到工作站设备处的连接电缆及适配器组成。

连接电缆：将水平电缆和工作区内的计算机与通信设备连接在一起，是终端设备至信息插座的传输媒体。

可能还会包括一些专门的硬件，从而可以通过在工作区所安排的电缆进行信号的接受和发送。

一般情况下，每个工作区设置一个电话或计算机终端设备，或按用户要求设置。

弱电工程综合布线系统工作区子系统提供从水平子系统端接设施到设备的信号连接，通常由连接线缆、网络跳线和适配器组成。

水平子系统提供楼层配间至用户工作区的通信干线和端接设施。

水平主干线通常使用屏蔽双绞线(STP)和非屏蔽双绞线（UTP），也可以根据需要选择光缆。

端接设施主要是相应通信设备和线路连接插座。

管理区子系统管理区也称为管理子系统。

在结构化布线系统中,管理子系统是垂直子系统和水平子系统的连接管理系统，由通信线路互连设施和设备组成，通常设置在楼层配线间内,包括光纤、双绞线配线架、跳线(有快接式跳线和简易跳线之分）垂直干线子系统（干线子系统）通常为大对数铜缆或多芯光缆，安装在建筑物的弱电竖井内垂直主干子系统示意图设备间子系统设备间为安装电信设备和计算机网络设备，以及建筑物配线设备,进行网络管理的场所。

对于综合布线工程设计，设备间主要安装建筑物配线设备（BD）。

语音通信设备、计算机网络设备、引入设备等可装在一起。

建筑群子系统campus subsystem由配线设备、建筑物之间的干线电缆或光缆，跳线等组成.在实际应用中仅仅语音和计算机网络系统采用综合布线系统的原因：（1）系统成本原因(2)带宽原因（3）行业限制(4）不需要很高的灵活性设计标准及设计规范：•GB50311-2007 综合布线系统工程设计规范•GB 50312-2007 综合布线工程验收规范5。

2。

2 综合布线系统结构5.2。

3 综合布线的网络结构5。

2。

4 综合布线系统的设备配置设备配置主要是指各种主配线架(CD或BD)、楼层配线架、布线子系统、传输媒质和通信引出端(即信息插座)、交换机等的实际配置需求主干线路连接方式均采用星型网络拓朴结构，要求整个布线系统的主干电缆或光缆的交接次数一般不应超过两次有FD-BD和FD-BD-CD两种基本设备配置系统结构，但在实际工程中，往往会灵活的设备配置。

综合布线的设备配置1 建筑物标准FD-BD结构2 建筑物FD/BD结构3 建筑物FD—BD共用楼层配线间结构4 建筑群FD-BD—CD结构5。

智能化弱电入门资料大全导读：智能化弱电系统的总体功能主要可以从以下几个方面来体现：保证大楼内的所有机电设备的正常运行；为大楼内人员提供人身、财产安全保障舒适；为大楼内部用户提供舒适、便捷的工作、生活环境。

提供大楼内适宜的空气温度、相对湿度和空气洁净度等环境参数指标。

保障水、电、冷、热等能源供应。

提供优美的背景音乐和信息显示满足大楼内部各部门之间和与外部互通信息，实现信息资源共享的需要。

大楼使用者能及时了解大楼内部信息，能及时得到物业服务；为大楼管理者提供物业管理手段。

延长设备使用寿命；节省能源；节省人员；提高设备利用率。

一、建筑智能化弱电系统大全本文主要内容：综合布线系统计算机网络系统程控交换机系统闭路电视监控系统门禁考勤一卡通消费系统停车场管理系统防盗报警系统楼宇对讲系统访客系统巡更系统智能家居系统三表抄送（巡更））系统寻呼对讲与专业对讲系统楼宇自控系统公共广播系统有线电视与卫星接收系统二、弱电各系统间接1、综合布线系统综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。

通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连的综合布线。

它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。

综合布线由不同系列和规格的部件组成,其中包括：传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。

这些部件可用来构建各种子系统,它们都有各自的具体用途,不仅易于实施,而且能随需求的变化而平稳升级。

1) 简介综合布线的英文表达为Structured Cabling System（通俗表达为Cabling System，简称SCS，最早由AT&T提出）或Premises Distribution System（PDS，目前国标采用这一称法）。

下图是综合布线的六个子系统系统图，见图一。
