弱电系统识图与绘制介绍

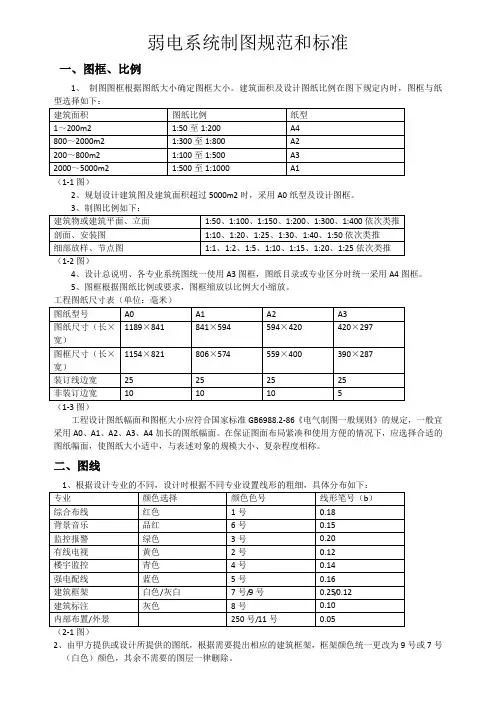

弱电系统制图规范和标准一、图框、比例1、制图图框根据图纸大小确定图框大小。

建筑面积及设计图纸比例在图下规定内时，图框与纸型选择如下：（1-1图）2、规划设计建筑图及建筑面积超过5000m2时，采用A0纸型及设计图框。

（1-2图）4、设计总说明、各专业系统图统一使用A3图框，图纸目录或专业区分时统一采用A4图框。

5、图框根据图纸比例或要求，图框缩放以比例大小缩放。

（1-3图）工程设计图纸幅面和图框大小应符合国家标准《电气制图一般规则》的规定，一般宜采用A0、A1、A2、A3、A4加长的图纸幅面。

在保证图面布局紧凑和使用方便的情况下，应选择合适的图纸幅面，使图纸大小适中，与表述对象的规模大小、复杂程度相称。

二、图线（2-1图）2、由甲方提供或设计所提供的图纸，根据需要提出相应的建筑框架，框架颜色统一更改为9号或7号（白色）颜色，其余不需要的图层一律删除。

3、设置时，统一采用粗线、中粗线和细线的宽度比率为4：2：1的制图方式。

4、同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线，一般用图如下：（2-2图）工程设计图中通常只选用两种宽度的图线，粗线宽度为细线宽度的两倍。

对复杂的图也可采用粗、中、细三种线宽，线的宽度按2的倍数依次递增。

图线宽度一般从以下系列中选用：、、、、、毫米。

当需要区分新旧内容时，粗线表示新建、细线表示原有设施、虚线表示规划预留部分。

三、图例、文字说明1、图例根据设计文本及图例集的要求设计各专业点线图；2、图例说明的图框宽度与会签栏的高度比例为2:1的方式制作；3、工程设计图中的文字等应排列整齐、间隔均匀。

其书写位置应根据图面妥善安排，文字多时宜放在图的下面或右侧。

（3-1图）5、图纸设计过程中，如下列情况必须添加索引线说明：1) 敷设管、桥架的规格大小时；2) 当管线穿墙时，注明穿墙空洞；3) 当楼层线缆越层时，注明方向并制作相应的箭头标明上引或下引；4) 当管、或桥架内部敷设多条或多种线缆时，注明线缆数量或规格；5) 当制作细部或安装大样图纸时，注明各各部位的材料名称；6、索引注明文字大小与设计说明文字大小统一，索引线箭头及文字根据标注的大小统一，索引采用箭头及小点为准。

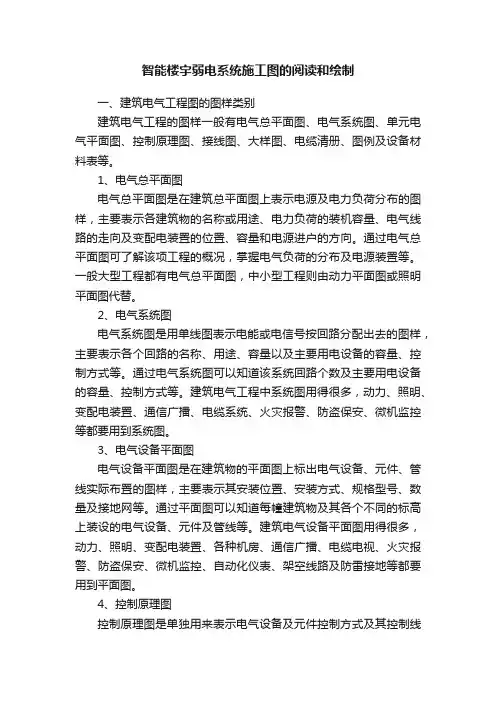

智能楼宇弱电系统施工图的阅读和绘制一、建筑电气工程图的图样类别建筑电气工程的图样一般有电气总平面图、电气系统图、单元电气平面图、控制原理图、接线图、大样图、电缆清册、图例及设备材料表等。

1、电气总平面图电气总平面图是在建筑总平面图上表示电源及电力负荷分布的图样，主要表示各建筑物的名称或用途、电力负荷的装机容量、电气线路的走向及变配电装置的位置、容量和电源进户的方向。

通过电气总平面图可了解该项工程的概况，掌握电气负荷的分布及电源装置等。

一般大型工程都有电气总平面图，中小型工程则由动力平面图或照明平面图代替。

2、电气系统图电气系统图是用单线图表示电能或电信号按回路分配出去的图样，主要表示各个回路的名称、用途、容量以及主要用电设备的容量、控制方式等。

通过电气系统图可以知道该系统回路个数及主要用电设备的容量、控制方式等。

建筑电气工程中系统图用得很多，动力、照明、变配电装置、通信广播、电缆系统、火灾报警、防盗保安、微机监控等都要用到系统图。

3、电气设备平面图电气设备平面图是在建筑物的平面图上标出电气设备、元件、管线实际布置的图样，主要表示其安装位置、安装方式、规格型号、数量及接地网等。

通过平面图可以知道每幢建筑物及其各个不同的标高上装设的电气设备、元件及管线等。

建筑电气设备平面图用得很多，动力、照明、变配电装置、各种机房、通信广播、电缆电视、火灾报警、防盗保安、微机监控、自动化仪表、架空线路及防雷接地等都要用到平面图。

4、控制原理图控制原理图是单独用来表示电气设备及元件控制方式及其控制线路的图样，主要表示电气设备及元件的启动、保护、信号、联锁、自动控制及测量等。

通过控制原理图可以知道各设备元件的的工作原理、控制方式，掌握建筑楼宇的功能实现的方法等。

控制原理图用得很多，动力、变配电装置、火灾报警、防盗保安、微机监控、自动化仪表、电梯等都要用到控制原理图，较复杂的照明及声光系统也要用到控制原理图。

5、二次接线图（接线图）二次接线图是与控制原理图配套使用的图样，用来表示设备元件外部接线及设备元件之间接线的。

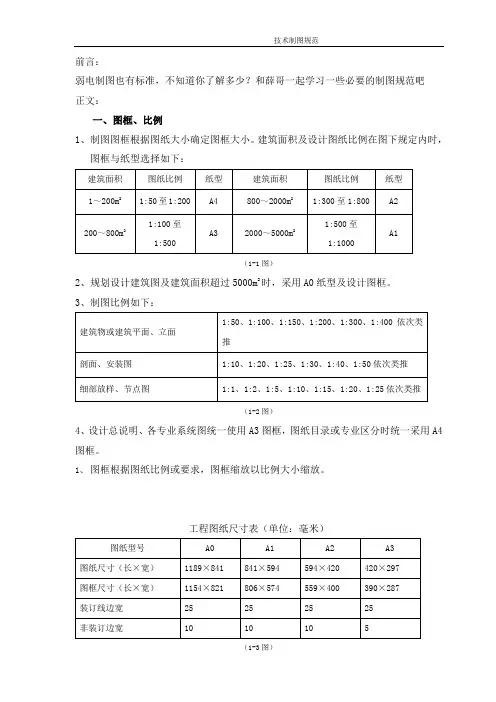

前言：弱电制图也有标准，不知道你了解多少？和薛哥一起学习一些必要的制图规范吧正文：一、图框、比例1、制图图框根据图纸大小确定图框大小。

建筑面积及设计图纸比例在图下规定内时，图框与纸型选择如下：（1-1图）2、规划设计建筑图及建筑面积超过5000m2时，采用A0纸型及设计图框。

3、制图比例如下：（1-2图）4、设计总说明、各专业系统图统一使用A3图框，图纸目录或专业区分时统一采用A4图框。

1、图框根据图纸比例或要求，图框缩放以比例大小缩放。

工程图纸尺寸表（单位：毫米）（1-3图）工程设计图纸幅面和图框大小应符合国家标准GB6988.2-86《电气制图一般规则》的规定，一般宜采用A0、A1、A2、A3、A4加长的图纸幅面。

在保证图面布局紧凑和使用方便的情况下，应选择合适的图纸幅面，使图纸大小适中，与表述对象的规模大小、复杂程度相称。

二、图线1、根据设计专业的不同，设计时根据不同专业设置线形的粗细，具体分布如下：（2-1图）2、由甲方提供或设计所提供的图纸，根据需要提出相应的建筑框架，框架颜色统一更改为9号或7号（白色）颜色，其余不需要的图层一律删除。

3、设置时，统一采用粗线、中粗线和细线的宽度比率为4：2：1的制图方式。

4、同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线，一般用图如下：图纸设计线型（2-2图）工程设计图中通常只选用两种宽度的图线，粗线宽度为细线宽度的两倍。

对复杂的图也可采用粗、中、细三种线宽，线的宽度按2的倍数依次递增。

图线宽度一般从以下系列中选用：0.25、0.35、0.5、0.7、1.0、1.4毫米。

当需要区分新旧内容时，粗线表示新建、细线表示原有设施、虚线表示规划预留部分。

三、图例、文字说明1、图例根据设计文本及图例集的要求设计各专业点线图；2、图例说明的图框宽度与会签栏的高度比例为2:1的方式制作；3、工程设计图中的文字等应排列整齐、间隔均匀。

其书写位置应根据图面妥善安排，文字多时宜放在图的下面或右侧。

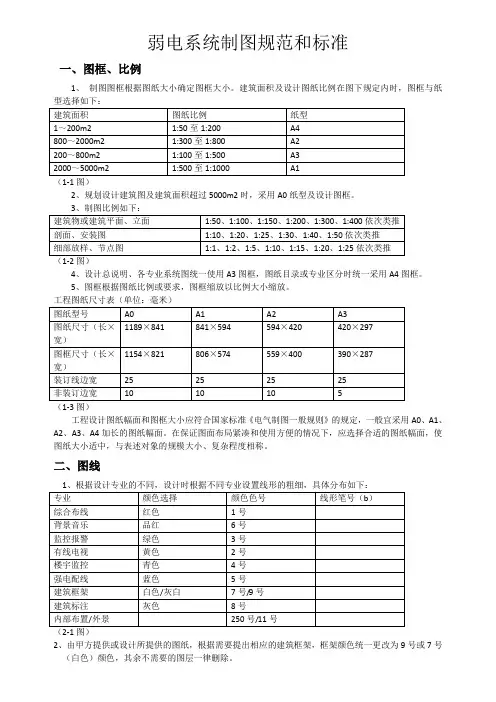

弱电系统制图规范和标准一、图框、比例1、制图图框根据图纸大小确定图框大小。

建筑面积及设计图纸比例在图下规定内时，图框与纸型选择如下：（1-1图）2、规划设计建筑图及建筑面积超过5000m2时，采用A0纸型及设计图框。

（1-2图）4、设计总说明、各专业系统图统一使用A3图框，图纸目录或专业区分时统一采用A4图框。

5、图框根据图纸比例或要求，图框缩放以比例大小缩放。

（1-3图）工程设计图纸幅面和图框大小应符合国家标准GB6988.2-86《电气制图一般规则》的规定，一般宜采用A0、A1、A2、A3、A4加长的图纸幅面。

在保证图面布局紧凑和使用方便的情况下，应选择合适的图纸幅面，使图纸大小适中，与表述对象的规模大小、复杂程度相称。

二、图线（2-1图）2、由甲方提供或设计所提供的图纸，根据需要提出相应的建筑框架，框架颜色统一更改为9号或7号（白色）颜色，其余不需要的图层一律删除。

3、设置时，统一采用粗线、中粗线和细线的宽度比率为4：2：1的制图方式。

4、同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线，一般用图如下：（2-2图）工程设计图中通常只选用两种宽度的图线，粗线宽度为细线宽度的两倍。

对复杂的图也可采用粗、中、细三种线宽，线的宽度按2的倍数依次递增。

图线宽度一般从以下系列中选用：0.25、0.35、0.5、0.7、1.0、1.4毫米。

当需要区分新旧内容时，粗线表示新建、细线表示原有设施、虚线表示规划预留部分。

三、图例、文字说明1、图例根据设计文本及图例集的要求设计各专业点线图；2、图例说明的图框宽度与会签栏的高度比例为2:1的方式制作；3、工程设计图中的文字等应排列整齐、间隔均匀。

其书写位置应根据图面妥善安排，文字多时宜放在图的下面或右侧。

（3-1图）5、图纸设计过程中，如下列情况必须添加索引线说明：1) 敷设管、桥架的规格大小时；2) 当管线穿墙时，注明穿墙空洞；3) 当楼层线缆越层时，注明方向并制作相应的箭头标明上引或下引；4) 当管、或桥架内部敷设多条或多种线缆时，注明线缆数量或规格；5) 当制作细部或安装大样图纸时，注明各各部位的材料名称；6、索引注明文字大小与设计说明文字大小统一，索引线箭头及文字根据标注的大小统一，索引采用箭头及小点为准。

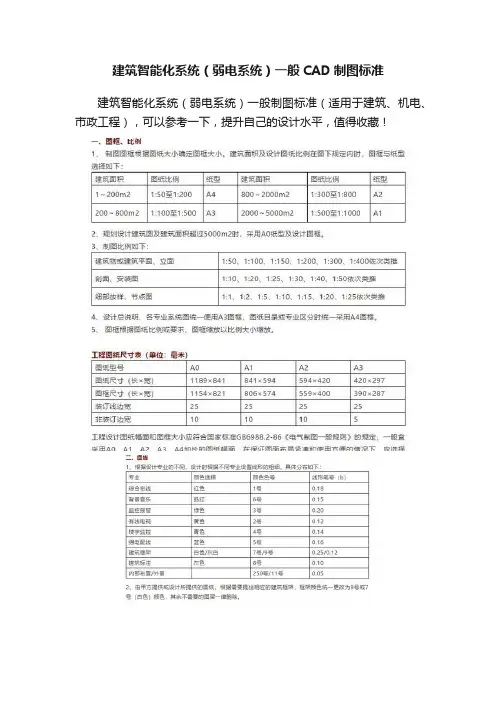

建筑智能化系统（弱电系统）一般CAD制图标准
建筑智能化系统（弱电系统）一般制图标准（适用于建筑、机电、市政工程），可以参考一下，提升自己的设计水平，值得收藏！
5、图纸设计过程中，如下列情况必须添加索引线说明：
1) 敷设管、桥架的规格大小时；
2) 当管线穿墙时，注明穿墙空洞；
3) 当楼层线缆越层时，注明方向并制作相应的箭头标明上引或下引；
4) 当管、或桥架内部敷设多条或多种线缆时，注明线缆数量或规格；
5) 当制作细部或安装大样图纸时，注明各各部位的材料名称；
6、索引注明文字大小与设计说明文字大小统一，索引线箭头及文字根据标注的大小统一，索引采用箭头及小点为准。

添加索引线时一般采用斜45度角，如空间限制或图纸内容较多时，可根据空间调整；剖面或立面索引线统一采用水平或垂直的表示方式。

7、工程设计图中的尺寸单位，除标高和管线长度以米为单位外，其他尺寸均以毫米为单位。

按此原则标注的尺寸可不加注单位的文字
符号。

尺寸数值应顺着尺寸线方向写并符合视图方向，数值的高度方向应和尺寸线垂直。

四、标注
1、根据设计要求，室内图纸标注以毫米为单位，室外规划图纸以米为单位。

2、建筑图纸标注以四部分组成：段长标注、轴段长标注、轴号、总长标注。

标注字体一般以“仿宋体”为主。

3、标注斜线分为建筑粗斜线与斜线为主。

4、室外管道需注明长度，室内根据要求标注管线长度。

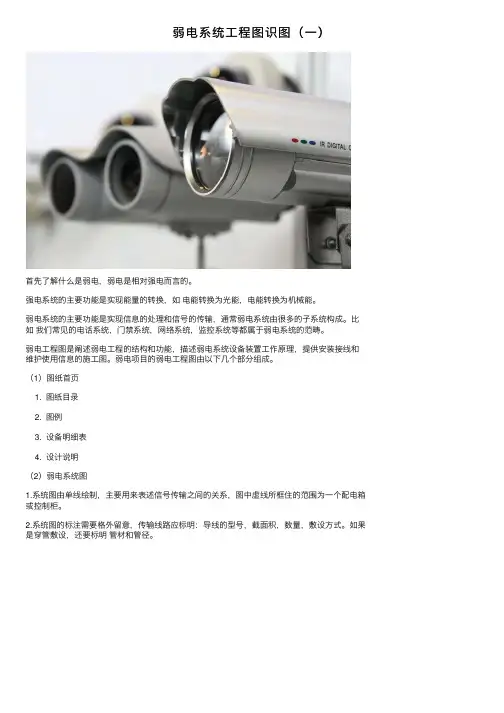

弱电系统⼯程图识图（⼀）⾸先了解什么是弱电，弱电是相对强电⽽⾔的。

强电系统的主要功能是实现能量的转换，如电能转换为光能，电能转换为机械能。

弱电系统的主要功能是实现信息的处理和信号的传输，通常弱电系统由很多的⼦系统构成。

⽐如我们常见的电话系统，门禁系统，⽹络系统，监控系统等都属于弱电系统的范畴。

弱电⼯程图是阐述弱电⼯程的结构和功能，描述弱电系统设备装置⼯作原理，提供安装接线和维护使⽤信息的施⼯图。

弱电项⽬的弱电⼯程图由以下⼏个部分组成。

（1）图纸⾸页1. 图纸⽬录2. 图例3. 设备明细表4. 设计说明（2）弱电系统图1.系统图由单线绘制，主要⽤来表述信号传输之间的关系，图中虚线所框住的范围为⼀个配电箱或控制柜。

2.系统图的标注需要格外留意，传输线路应标明：导线的型号，截⾯积，数量，敷设⽅式。

如果是穿管敷设，还要标明管材和管径。

如图 SYKV-75-9表⽰⽤的线材是聚⼄烯耦状射频同轴电缆阻抗为75欧姆线径为9mm（3）弱电平⾯图1.表⽰不同系统设备与线路的平⾯位置2.总弱电平⾯图上绘制出了系统的配电间，电缆线路，⼦系统设备等的位置3.⼦系统弱电平⾯图不能表述设备的具体位置，只能反应设备之间的相对位置（4）设备布置图（5）电路图（⼜称为电⽓原理图）（6）接线图（⼜称为⼤样图）（7）主要设备材料表及预算PS:阅读图纸时，还⾏应配合阅读《施⼯及检验规范》、《质量检验评定标准》、《弱电系统标准图例》等，其他相关标准。

（8）弱电设备及线路的标注⽅法我提这⾥简单的提⼀些便于我们理解记忆的技巧，举例如下：Sc :穿焊接钢管敷设S - steel-钢铁 C-cover-覆盖Pc:穿硬塑料管敷设P-plastic-塑料Tc电缆沟敷设T-trench-挖沟DB:直接埋设D direct 直接B bury 埋⼤多数⽅式敷设⽅式的英⽂缩写，都能找到对应的英语单词，如果能熟记这些符号能⼤⼤的提⾼看图效率。

今天就写到这⾥，有兴趣⼀起学习朋友可以加关注⼀起交流。

教你看懂弱电工程图纸弱电智能化设计和施工，必定会涉及到图纸。

所以首先，了解弱电图纸的图标很重要。

标示的字符表示什么，还有图标表示那些，了解后，很容易看图纸了。

安防人要看懂工程图纸都有图纸设计说明，各个字母代表什么意思都有，弱电标示大部分都有什么：首先图中的标识一般由线缆型号---管路规格---敷设方式（安装方式）组成，比如RVV2*1.5-SC20-WC，标识电源线2*1.5穿20钢管在墙内暗敷设。

如何看一个图纸？弱电君简单的说一下：1、看设计说明2、看图例3、看系统图4、看平面图5、看注释、说明6、不懂首先在网上查一下，再不懂，咨询老师傅，或者其他高手。

下面是弱电工程中常用的线缆线管敷设方式SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管1导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管2导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷3灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关4另外还一部分安防产品图标。
