传感器原理与测量电路

传感器原理及检测技术传感器是一种能够将物理量或化学量转换成可测量信号的设备。

它在现代科技中发挥着重要作用，广泛应用于工业、农业、医疗等领域。

本文将介绍传感器的原理、种类以及常见的检测技术。

一、传感器的原理传感器的原理基于物理量与电信号之间的相互转换。

一般来说，传感器由灵敏元件、信号处理电路和输出装置组成。

灵敏元件是传感器的核心。

它能够将物理变量转换成电信号。

常见的灵敏元件有电阻、电容、电势、磁阻、磁感应等，它们的变化都可以通过电路检测到。

信号处理电路用于对传感器输出的信号进行放大、滤波等处理，以确保信号的准确性和稳定性。

它可以是模拟电路或数字电路，根据具体应用需求选择。

输出装置将经过信号处理的电信号转换成可供外部系统读取或显示的形式，如数字显示器、计算机接口等。

二、传感器的种类传感器按照测量物理量的不同可以分为多种类型，包括温度传感器、压力传感器、湿度传感器、光传感器等。

以下是其中几种常见传感器的简要介绍：1. 温度传感器：用于测量物体的温度，常见的有热电偶、热电阻等。

2. 压力传感器：用于测量气体或液体的压力，广泛应用于工业自动化、航空航天等领域。

3. 湿度传感器：用于测量空气中的湿度，常见的有电容式湿度传感器、电阻式湿度传感器等。

4. 光传感器：用于测量环境光强度或接收光信号，包括光电二极管、光敏电阻和光电导。

三、传感器的检测技术传感器的检测技术包括校准、线性化和误差补偿等。

这些技术能够提高传感器的精确度和可靠性。

1. 校准：通过与标准样品进行比较，调整传感器的输出，使之达到准确的测量结果。

2. 线性化：对于非线性传感器，通过数学模型进行线性化处理，使输出信号与被测量的物理量成线性关系。

3. 误差补偿：传感器在工作过程中可能会出现一些误差，例如零点漂移、温度影响等。

合理的误差补偿技术能够提高传感器的精度和稳定性。

四、传感器的应用传感器在各个领域都有广泛的应用。

以下是几个示例：1. 工业领域：传感器在工业自动化、机器人控制、生产线监测等方面发挥重要作用，能够实现实时监测和控制。

常用传感器的工作原理及应用3.1.1电阻式传感器的工作原理应变：物体在外部压力或拉力作用下发生形变的现象弹性应变：当外力去除后，物体能够完全恢复其尺寸和形状的应变弹性元件：具有弹性应变特性的物体3.1.3电阻应变式传感器电阻应变式传感器利用电阻应变片将应变转换为电阻值变化的传感器。

工作原理：当被测物理量作用于弹性元件上，弹性元件在力、力矩或压力等的作用下发生变形，产生相应的应变或位移，然后传递给与之相连的应变片，引起应变片的电阻值变化，通过测量电路变成电量输出。

输出的电量大小反映被测量的大小。

结构：应变式传感器由弹性元件上粘贴电阻应变片构成。

应用：广泛用于力、力矩、压力、加速度、重量等参数的测量。

1．电阻应变效应○电阻应变片的工作原理是基于应变效应，即导体或半导体材料在外界力的作用下产生机械变形时，其电阻值相应发生变化，这种现象称为“应变效应”。

2．电阻应变片的结构基片bl电阻丝式敏感栅金属电阻应变片的结构4．电阻应变式传感器的应用（1）应变式力传感器被测物理量：荷重或力一二主要用途：作为各种电子称与材料试验机的测力元件、 发动机的推力测试、水坝坝体承载状况监测等。

力传感器的弹性元件：柱式、筒式、环式、悬臂式等（2）应变式压力传感器主要用来测量流动介质的动态或静态压力应变片压力传感器大多采用膜片式或筒式弹性元件。

（3）应变式容器内液体重量传感器感压膜感受上面液体的压力。

（4）应变式加速度传感器用于物体加速度的测量。

依据：a =F/m 。

3.2电容式传感器3.2.1电容式传感器的工作原理由绝缘介质分开的两个平行金属板组成的平板电容器，如果不考虑边缘效应，其电容量为当被测参数变化使得S 、d 或ε发生变化时，电容量C 也随之变化。

dS C ε=三 如果保持其中两个参数不变，而仅改变其中一个参数，就可把该参数的变化转换为电容量的变化，通过测量电路就可转换为电量输出。

电容式传感器可分为变极距型、变面积型和变介电常数型三种。

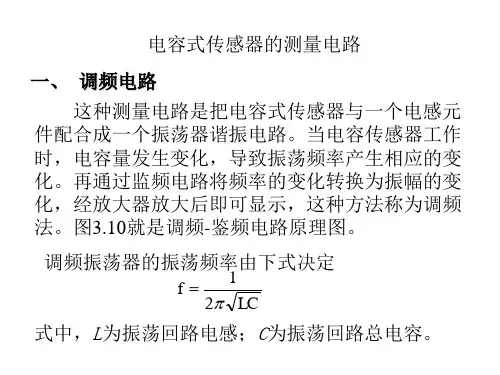

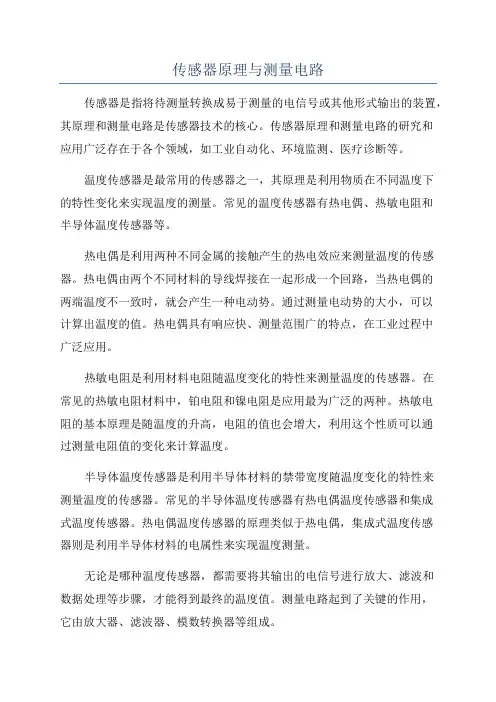

传感器原理与测量电路传感器是指将待测量转换成易于测量的电信号或其他形式输出的装置，其原理和测量电路是传感器技术的核心。

传感器原理和测量电路的研究和应用广泛存在于各个领域，如工业自动化、环境监测、医疗诊断等。

温度传感器是最常用的传感器之一，其原理是利用物质在不同温度下的特性变化来实现温度的测量。

常见的温度传感器有热电偶、热敏电阻和半导体温度传感器等。

热电偶是利用两种不同金属的接触产生的热电效应来测量温度的传感器。

热电偶由两个不同材料的导线焊接在一起形成一个回路，当热电偶的两端温度不一致时，就会产生一种电动势。

通过测量电动势的大小，可以计算出温度的值。

热电偶具有响应快、测量范围广的特点，在工业过程中广泛应用。

热敏电阻是利用材料电阻随温度变化的特性来测量温度的传感器。

在常见的热敏电阻材料中，铂电阻和镍电阻是应用最为广泛的两种。

热敏电阻的基本原理是随温度的升高，电阻的值也会增大，利用这个性质可以通过测量电阻值的变化来计算温度。

半导体温度传感器是利用半导体材料的禁带宽度随温度变化的特性来测量温度的传感器。

常见的半导体温度传感器有热电偶温度传感器和集成式温度传感器。

热电偶温度传感器的原理类似于热电偶，集成式温度传感器则是利用半导体材料的电属性来实现温度测量。

无论是哪种温度传感器，都需要将其输出的电信号进行放大、滤波和数据处理等步骤，才能得到最终的温度值。

测量电路起到了关键的作用，它由放大器、滤波器、模数转换器等组成。

放大器将传感器输出的微弱电信号放大到合适的范围，以便后续的处理。

滤波器用于去除噪声信号，提高测量的精度和稳定性。

模数转换器将模拟信号转换成数字信号，便于计算机进行处理和分析。

霍尔传感器的测量电路原理霍尔传感器是一种利用霍尔效应进行测量的传感器。

霍尔效应是指当磁场与通过有电流的导体垂直时，会在导体两侧产生电势差的现象。

霍尔传感器利用这种电势差来测量磁场的强度。

霍尔传感器的测量电路主要由霍尔元件、电流源和信号处理电路组成。

首先是霍尔元件，它是整个测量电路的核心部分，通常是一块薄薄的半导体晶片。

霍尔元件中有一个主要的活动区域，也就是霍尔平面，平行于元件表面，一般也是矩形的。

在霍尔平面内，有一个连续的电子气带。

当通过霍尔平面的电流受到垂直磁场影响时，电子将受到洛伦兹力的作用，使得电子在平面内形成一个电势差，这就是霍尔效应。

接下来是电流源，它主要用于提供通过霍尔元件的电流。

电流源通常是一个恒定电流源，可以保持通过霍尔元件的电流稳定。

这样就能确保在有磁场作用下得到相应的电势差信号。

最后是信号处理电路，它负责将霍尔元件输出的电势差信号进行放大和处理，最终输出一个与磁场强度相关的电压或电流信号。

信号处理电路通常包括放大电路、滤波电路和线性化电路等。

放大电路用于放大霍尔元件输出的微弱电势差信号，以保证它能够被后续的电路准确测量。

滤波电路则用于去除高频噪声，提高信号的稳定性和准确度。

线性化电路则用于使得输出信号与磁场强度之间保持线性关系，以便更容易进行准确的测量。

总结起来，霍尔传感器的测量电路原理可以概括为：通过电流源，将恒定电流引入霍尔元件，当磁场作用于霍尔元件时，通过霍尔效应产生电势差信号。

这个信号经过信号处理电路的放大、滤波和线性化处理后，最终输出与磁场强度相关的电压或电流信号。

霍尔传感器广泛应用于各个领域，如电动机控制、汽车电子、磁记录、磁传感、磁卡读写、地磁测量等。

它具有灵敏度高、响应速度快、体积小、功耗低等特点，成为现代电子设备中不可或缺的重要元件。

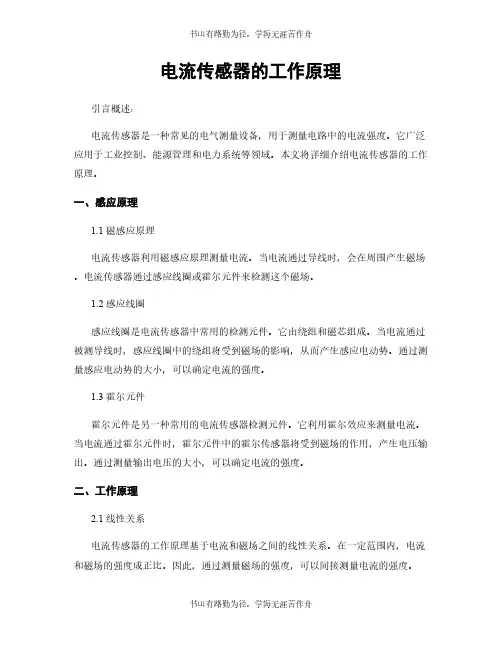

电流传感器的工作原理引言概述：电流传感器是一种常见的电气测量设备，用于测量电路中的电流强度。

它广泛应用于工业控制、能源管理和电力系统等领域。

本文将详细介绍电流传感器的工作原理。

一、感应原理1.1 磁感应原理电流传感器利用磁感应原理测量电流。

当电流通过导线时，会在周围产生磁场。

电流传感器通过感应线圈或霍尔元件来检测这个磁场。

1.2 感应线圈感应线圈是电流传感器中常用的检测元件。

它由绕组和磁芯组成。

当电流通过被测导线时，感应线圈中的绕组将受到磁场的影响，从而产生感应电动势。

通过测量感应电动势的大小，可以确定电流的强度。

1.3 霍尔元件霍尔元件是另一种常用的电流传感器检测元件。

它利用霍尔效应来测量电流。

当电流通过霍尔元件时，霍尔元件中的霍尔传感器将受到磁场的作用，产生电压输出。

通过测量输出电压的大小，可以确定电流的强度。

二、工作原理2.1 线性关系电流传感器的工作原理基于电流和磁场之间的线性关系。

在一定范围内，电流和磁场的强度成正比。

因此，通过测量磁场的强度，可以间接测量电流的强度。

2.2 非接触式测量电流传感器的工作原理使其成为一种非接触式测量设备。

它不需要直接接触被测导线，减少了安装和维护的复杂性和风险。

2.3 高精度和低失真电流传感器的工作原理使其具有高精度和低失真的特点。

通过合理设计感应线圈或霍尔元件，可以实现对电流的准确测量，并减少测量过程中的失真。

三、应用领域3.1 工业控制电流传感器在工业控制中广泛应用。

它可以用于监测电机的运行状态、控制电力设备的输出、检测电路中的故障等。

3.2 能源管理电流传感器在能源管理中起到关键作用。

通过测量电路中的电流，可以准确计量能源的消耗，帮助企业进行能源管理和节能减排。

3.3 电力系统电流传感器在电力系统中扮演重要角色。

它用于监测输电线路中的电流、保护电力设备免受过载和短路等故障的影响，确保电力系统的安全稳定运行。

四、优势和局限性4.1 优势电流传感器具有非接触式测量、高精度、低失真等优势。

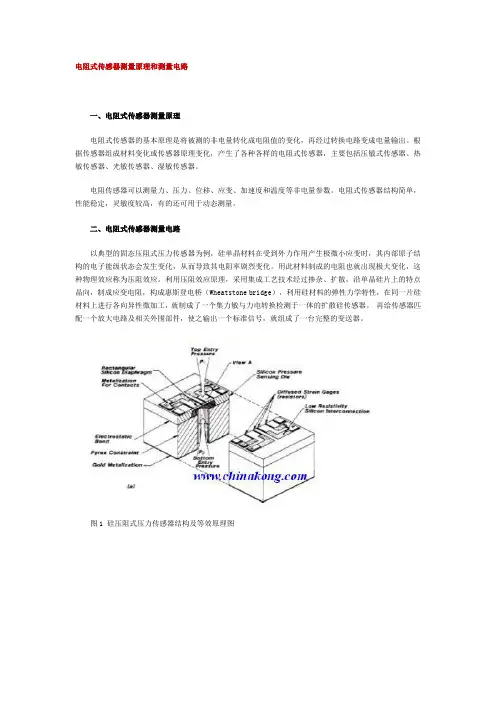

电阻式传感器测量原理和测量电路
一、电阻式传感器测量原理
电阻式传感器的基本原理是将被测的非电量转化成电阻值的变化，再经过转换电路变成电量输出。

根据传感器组成材料变化或传感器原理变化，产生了各种各样的电阻式传感器，主要包括压敏式传感器、热敏传感器、光敏传感器、湿敏传感器。

电阻传感器可以测量力、压力、位移、应变、加速度和温度等非电量参数。

电阻式传感器结构简单，性能稳定，灵敏度较高，有的还可用于动态测量。

二、电阻式传感器测量电路
以典型的固态压阻式压力传感器为例，硅单晶材料在受到外力作用产生极微小应变时，其内部原子结构的电子能级状态会发生变化，从而导致其电阻率剧烈变化。

用此材料制成的电阻也就出现极大变化，这种物理效应称为压阻效应。

利用压阻效应原理，采用集成工艺技术经过掺杂、扩散，沿单晶硅片上的特点晶向，制成应变电阻，构成惠斯登电桥（Wheatstone bridge），利用硅材料的弹性力学特性，在同一片硅材料上进行各向异性微加工，就制成了一个集力敏与力电转换检测于一体的扩散硅传感器。

再给传感器匹配一个放大电路及相关外围部件，使之输出一个标准信号，就组成了一台完整的变送器。

图1 硅压阻式压力传感器结构及等效原理图
图2 恒流驱动典型电路
硅压阻式传感器一般对温度比较敏感，但随着集成工艺技术的进步，扩散硅敏感膜的四个电阻一致性也得到进一步提高，而且在新一代的传感器中，原始的手工补偿已被激光调阻、计算机自动修调等技术所替代，传感器的温度系数已经非常小了，工作温度范围也大幅度提高了。

电压传感器原理
电压传感器是一种用于测量电路中电压变化的设备。

其原理基于电压与电流的关系，根据欧姆定律，电压等于电流乘以电阻。

传感器内置了一个电阻，当电路中的电压发生变化时，电阻的阻值也会相应改变。

通过测量电阻的阻值变化，就可以确定电路中的电压变化。

传感器通常通过两个接线端子与电路连接，一个接线端子连接到电路中要测量的电压点，另一个接线端子连接到电路的地，形成一个闭合回路。

流经回路的电流将通过传感器内部的电阻，使其产生一个与电压成正比的电阻变化。

为了测量电阻的变化，通常会使用一个称为电桥的电路。

电桥是由四个电阻组成的平衡电路，其中一个电阻与传感器的电阻相连。

当电桥处于平衡状态时，电桥的输出电压为零。

而当电桥发生不平衡时，输出电压将产生一个与电阻变化成正比的量。

为了获得精确的电压测量结果，电压传感器通常会经过校准，以确保输出的电压与真实的电压之间的偏差尽可能小。

校准可以通过连接已知电压源来进行，然后根据测量到的输出电压进行调整。

电压传感器广泛应用于各种电气设备和系统中，例如电力系统、工业自动化和家用电器等。

它们可以帮助监测和控制电路中的电压变化，以确保设备的正常运行和人员的安全。

温度传感器原理及测量电路一、温度传感器的原理1.热电偶热电偶是由两种不同金属组成的线材，当两个金属接触形成电偶时，当电偶的两端温度不同，就会产生一个电动势。

根据热电效应的特性，可以通过测量电动势来确定温度。

2.热电阻热电阻是一种电阻，其电阻值随温度的变化而变化。

常见的热电阻材料包括铂、镍、铜等。

在热电阻元件的两端加入一个电流源，并测量电压或电流值，就可以通过温度系数得到温度值。

3.半导体传感器半导体传感器是基于半导体材料的电阻变化规律来测量温度。

温度的变化会影响半导体材料中的载流子浓度和迁移率，从而改变电阻值。

常见的半导体传感器有热敏电阻、温度传感二极管等。

二、温度传感器的测量电路1.信号采集电路信号采集电路一般用来将温度传感器输出的微弱电信号放大到能被后续电路处理的范围内。

可以使用差动放大电路或运算放大器来实现信号采集。

2.放大增益电路放大增益电路被用来增加温度传感器的信号幅值，从而提高测量的灵敏度。

放大增益电路一般包括放大器、运算放大器等。

3.滤波电路滤波电路用来去除温度传感器输出信号中的噪音和干扰，保证测量结果的准确性和稳定性。

常见的滤波电路有低通滤波、带通滤波和数字滤波等。

4.转换输出电路转换输出电路用来将经过采集、放大和滤波后的信号转换成对应的温度值或电压值。

可以使用计算机处理、模拟电路或数字电路等方法进行。

总结：温度传感器通过不同材料的温度敏感性原理，将温度转换为电信号。

通过信号采集、放大增益、滤波和转换输出等电路，可以得到准确的温度测量结果。

在实际应用中，需要根据具体需求选择合适的传感器和测量电路，以满足精度、稳定性和成本效益的要求。
