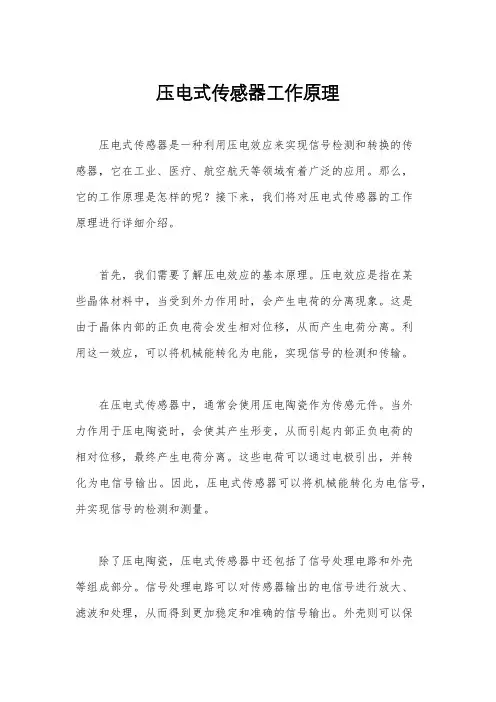

压电式传感器工作原理压电式传感器是一种利用压电效应来实现信号检测和转换的传感器，它在工业、医疗、航空航天等领域有着广泛的应用。

那么，它的工作原理是怎样的呢？接下来，我们将对压电式传感器的工作原理进行详细介绍。

首先，我们需要了解压电效应的基本原理。

压电效应是指在某些晶体材料中，当受到外力作用时，会产生电荷的分离现象。

这是由于晶体内部的正负电荷会发生相对位移，从而产生电荷分离。

利用这一效应，可以将机械能转化为电能，实现信号的检测和传输。

在压电式传感器中，通常会使用压电陶瓷作为传感元件。

当外力作用于压电陶瓷时，会使其产生形变，从而引起内部正负电荷的相对位移，最终产生电荷分离。

这些电荷可以通过电极引出，并转化为电信号输出。

因此，压电式传感器可以将机械能转化为电信号，并实现信号的检测和测量。

除了压电陶瓷，压电式传感器中还包括了信号处理电路和外壳等组成部分。

信号处理电路可以对传感器输出的电信号进行放大、滤波和处理，从而得到更加稳定和准确的信号输出。

外壳则可以保护传感元件不受外界环境的影响，同时也可以起到固定和支撑的作用。

总的来说，压电式传感器的工作原理可以简单概括为，外力作用于压电元件，引起形变，产生电荷分离，最终转化为电信号输出。

通过信号处理电路的处理，可以得到稳定、准确的电信号，实现对外界力、压力、加速度等物理量的检测和测量。

在实际应用中，压电式传感器具有灵敏度高、响应速度快、抗干扰能力强等优点，因此被广泛应用于工业自动化控制、医疗诊断、环境监测、航空航天等领域。

它为我们提供了一种高效、可靠的物理量检测手段，对于推动科技进步和社会发展具有重要意义。

综上所述，压电式传感器利用压电效应实现了机械能到电能的转换，其工作原理简单而又高效。

通过对外力的检测和测量，可以实现对各种物理量的监测和控制，为各个领域的应用提供了重要支持。

希望本文对压电式传感器的工作原理有所帮助，谢谢阅读！。

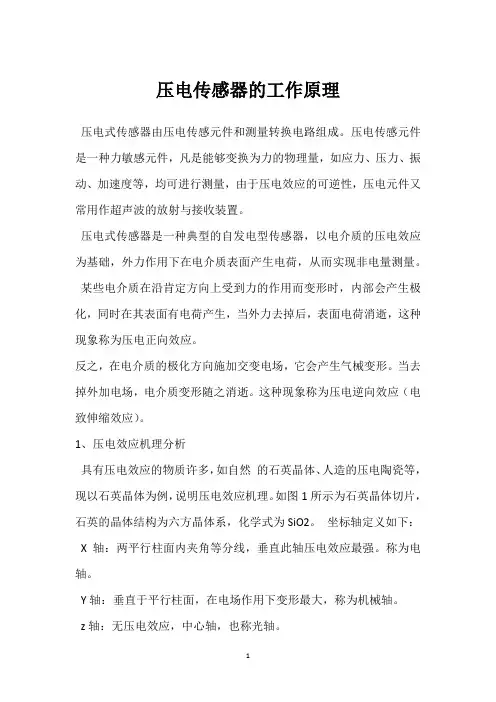

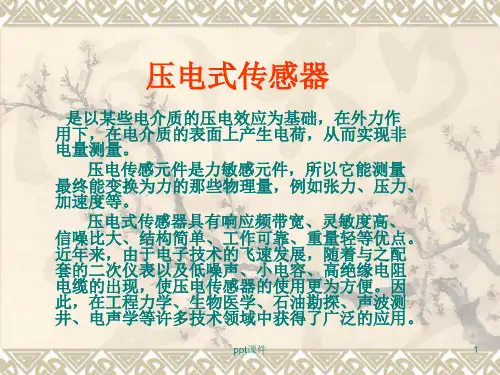

压电传感器的工作原理压电式传感器由压电传感元件和测量转换电路组成。

压电传感元件是一种力敏感元件，凡是能够变换为力的物理量，如应力、压力、振动、加速度等，均可进行测量，由于压电效应的可逆性，压电元件又常用作超声波的放射与接收装置。

压电式传感器是一种典型的自发电型传感器，以电介质的压电效应为基础，外力作用下在电介质表面产生电荷，从而实现非电量测量。

某些电介质在沿肯定方向上受到力的作用而变形时，内部会产生极化，同时在其表面有电荷产生，当外力去掉后，表面电荷消逝，这种现象称为压电正向效应。

反之，在电介质的极化方向施加交变电场，它会产生气械变形。

当去掉外加电场，电介质变形随之消逝。

这种现象称为压电逆向效应（电致伸缩效应）。

1、压电效应机理分析具有压电效应的物质许多，如自然的石英晶体、人造的压电陶瓷等，现以石英晶体为例，说明压电效应机理。

如图1所示为石英晶体切片，石英的晶体结构为六方晶体系，化学式为SiO2。

坐标轴定义如下：X轴：两平行柱面内夹角等分线，垂直此轴压电效应最强。

称为电轴。

Y轴：垂直于平行柱面，在电场作用下变形最大，称为机械轴。

z轴：无压电效应，中心轴，也称光轴。

图1 石英晶体切片图硅离子有4个正电荷，氧离子有2个负电荷，一个硅离子和两个氧离子交替排列。

2、结构特性（1）沿Y轴方向作用拉力与沿X轴方向作用压力，晶胞结构变形相同，因而产生的电荷极性相同，同样道理，沿X轴方向作用拉力与沿Y轴方向作用压力而产生的电荷极性相同。

（2）在晶体的线性弹性范围内，当沿X轴方向作用压力FX时，在与X轴垂直的平面上产生的电荷量为Q＝d11FX（3）假如沿Y轴方向作用压力Fy时，电荷仍消失在与X轴相垂直的平面上，其电荷量为Q＝d12 l/δ Fy ＝－d11 l/δ Fyl 为石英晶片的长度；δ为晶片的厚度，d12为沿Y轴方向施力的压电常数，由于石英晶体的轴对称，所以d12＝-d11。

负号表示所产生的电荷极性相反。

压电式传感器原理
压电式传感器是一种常见的传感器类型，它利用压电效应来检测和转换压力、应变、加速度和力的变化。

压电效应指的是当一些特定的晶体或陶瓷材料受到压力或应变时，会产生电荷的聚集或分离，从而形成电压信号。

这种材料被称为压电材料。

常见的压电材料包括石英、压电陶瓷和聚偏二氟乙烯等。

压电式传感器的工作原理是将压电材料作为传感器的感应元件，当外界施加压力或应变时，材料会发生弹性变形，从而产生电荷的分布变化。

这个变化可以通过电极连接在压电材料上的方式来测量。

为了测量这一电荷信号，压电式传感器通常由压电材料、电极和信号调理电路组成。

当外部压力或应变作用于传感器时，压电材料产生电荷，在电极中产生电压。

信号调理电路会将这个电压信号放大、过滤和转换成可读取的信号，比如电流或电压。

压电式传感器具有许多优势，如高精度、快速响应、宽频率范围和良好的耐用性。

这些特点使得压电式传感器广泛应用于工业控制、机械测量、医疗设备和汽车工程等领域。

值得注意的是，压电式传感器的输出信号与外部压力或应变之间存在一定的非线性关系，因此在实际应用中需要进行校准和补偿。

另外，在选择和使用压电式传感器时，还需考虑适当的电极设计、尺寸选取以及工作环境对传感器性能的影响。

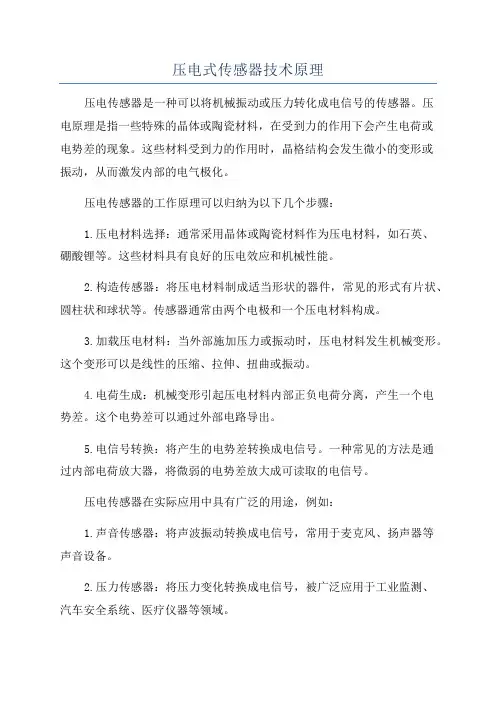

压电式传感器技术原理压电传感器是一种可以将机械振动或压力转化成电信号的传感器。

压电原理是指一些特殊的晶体或陶瓷材料，在受到力的作用下会产生电荷或电势差的现象。

这些材料受到力的作用时，晶格结构会发生微小的变形或振动，从而激发内部的电气极化。

压电传感器的工作原理可以归纳为以下几个步骤：1.压电材料选择：通常采用晶体或陶瓷材料作为压电材料，如石英、硼酸锂等。

这些材料具有良好的压电效应和机械性能。

2.构造传感器：将压电材料制成适当形状的器件，常见的形式有片状、圆柱状和球状等。

传感器通常由两个电极和一个压电材料构成。

3.加载压电材料：当外部施加压力或振动时，压电材料发生机械变形。

这个变形可以是线性的压缩、拉伸、扭曲或振动。

4.电荷生成：机械变形引起压电材料内部正负电荷分离，产生一个电势差。

这个电势差可以通过外部电路导出。

5.电信号转换：将产生的电势差转换成电信号。

一种常见的方法是通过内部电荷放大器，将微弱的电势差放大成可读取的电信号。

压电传感器在实际应用中具有广泛的用途，例如：1.声音传感器：将声波振动转换成电信号，常用于麦克风、扬声器等声音设备。

2.压力传感器：将压力变化转换成电信号，被广泛应用于工业监测、汽车安全系统、医疗仪器等领域。

3.加速度传感器：测量物体的加速度和振动，广泛应用于汽车安全、航空航天等领域。

4.温度传感器：利用压电材料的热敏特性，将温度变化转换成电信号，用于温度测量和控制。

在未来，随着科技的发展，压电传感器将进一步得到改进和应用。

例如，研究人员正在开发更小、更灵敏的压电材料，以及更高效的电信号转换技术。

这将使压电传感器在更广泛的领域中发挥作用，如生物医学、能源管理、智能家居等。

总之，压电式传感器是一种基于压电效应的传感器，能够将机械振动和压力转换成电信号。

其工作原理简单而有效，适用于多种应用领域。

未来，预计压电传感器将继续发展，并在各种领域中发挥重要作用。

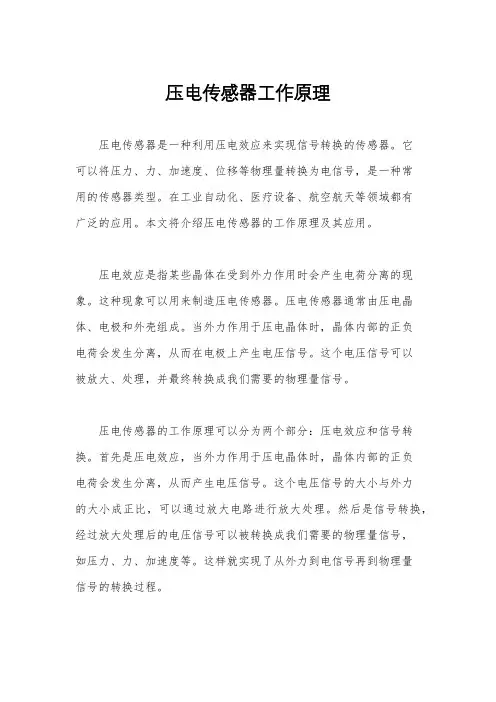

压电传感器工作原理压电传感器是一种利用压电效应来实现信号转换的传感器。

它可以将压力、力、加速度、位移等物理量转换为电信号，是一种常用的传感器类型。

在工业自动化、医疗设备、航空航天等领域都有广泛的应用。

本文将介绍压电传感器的工作原理及其应用。

压电效应是指某些晶体在受到外力作用时会产生电荷分离的现象。

这种现象可以用来制造压电传感器。

压电传感器通常由压电晶体、电极和外壳组成。

当外力作用于压电晶体时，晶体内部的正负电荷会发生分离，从而在电极上产生电压信号。

这个电压信号可以被放大、处理，并最终转换成我们需要的物理量信号。

压电传感器的工作原理可以分为两个部分：压电效应和信号转换。

首先是压电效应，当外力作用于压电晶体时，晶体内部的正负电荷会发生分离，从而产生电压信号。

这个电压信号的大小与外力的大小成正比，可以通过放大电路进行放大处理。

然后是信号转换，经过放大处理后的电压信号可以被转换成我们需要的物理量信号，如压力、力、加速度等。

这样就实现了从外力到电信号再到物理量信号的转换过程。

压电传感器具有许多优点，例如灵敏度高、频率响应宽、稳定性好等。

它可以实现对微小变化的检测，适用于各种环境和条件下的测量。

因此，在工业自动化领域，压电传感器被广泛应用于压力、力、加速度等物理量的测量和控制。

在医疗设备领域，压电传感器可以用于呼吸机、血压计等设备中。

在航空航天领域，压电传感器可以用于飞行器的姿态控制、结构监测等方面。

除了上述应用外，压电传感器还可以用于声波传感、超声波成像、振动传感等领域。

例如，压电传感器可以将声波信号转换成电信号，从而实现声音的检测和测量。

在超声波成像中，压电传感器可以将超声波信号转换成图像信号，用于医学诊断、材料检测等领域。

在振动传感中，压电传感器可以实现对结构振动的监测和分析。

总之，压电传感器是一种利用压电效应来实现信号转换的传感器。

它具有灵敏度高、频率响应宽、稳定性好等优点，在工业自动化、医疗设备、航空航天等领域有广泛的应用。

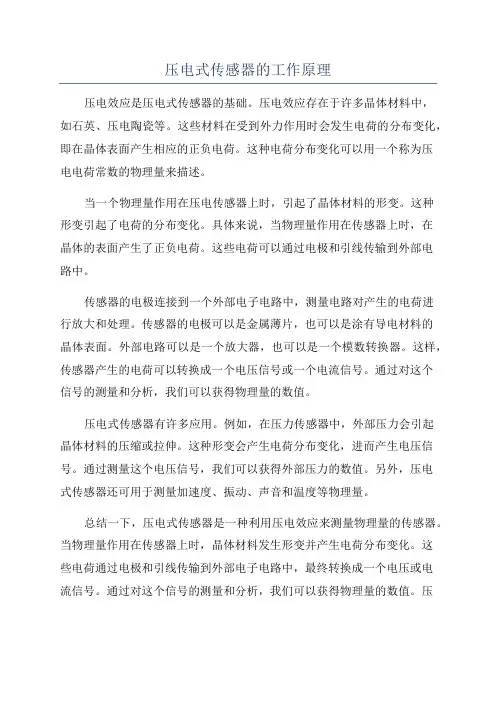

压电式传感器的工作原理压电效应是压电式传感器的基础。

压电效应存在于许多晶体材料中，如石英、压电陶瓷等。

这些材料在受到外力作用时会发生电荷的分布变化，即在晶体表面产生相应的正负电荷。

这种电荷分布变化可以用一个称为压电电荷常数的物理量来描述。

当一个物理量作用在压电传感器上时，引起了晶体材料的形变。

这种形变引起了电荷的分布变化。

具体来说，当物理量作用在传感器上时，在晶体的表面产生了正负电荷。

这些电荷可以通过电极和引线传输到外部电路中。

传感器的电极连接到一个外部电子电路中，测量电路对产生的电荷进行放大和处理。

传感器的电极可以是金属薄片，也可以是涂有导电材料的晶体表面。

外部电路可以是一个放大器，也可以是一个模数转换器。

这样，传感器产生的电荷可以转换成一个电压信号或一个电流信号。

通过对这个信号的测量和分析，我们可以获得物理量的数值。

压电式传感器有许多应用。

例如，在压力传感器中，外部压力会引起晶体材料的压缩或拉伸。

这种形变会产生电荷分布变化，进而产生电压信号。

通过测量这个电压信号，我们可以获得外部压力的数值。

另外，压电式传感器还可用于测量加速度、振动、声音和温度等物理量。

总结一下，压电式传感器是一种利用压电效应来测量物理量的传感器。

当物理量作用在传感器上时，晶体材料发生形变并产生电荷分布变化。

这些电荷通过电极和引线传输到外部电子电路中，最终转换成一个电压或电流信号。

通过对这个信号的测量和分析，我们可以获得物理量的数值。

压电式传感器具有广泛的应用领域，在工业控制、仪器仪表、医疗设备和航空航天等领域中发挥着重要的作用。

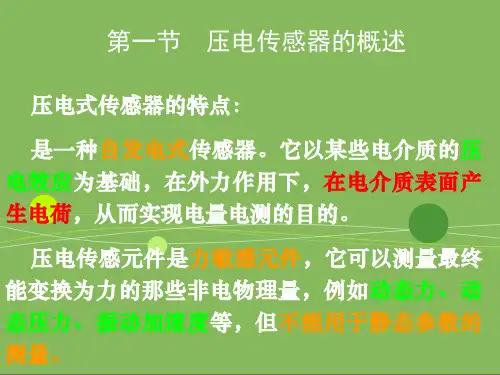

压电式传感器的应用一：概述传感器是指那些对被测对象的某一确定的信息具有感受与检出功能, 并使之按照一定规律转换与之对应有用输出信号的元器件或装置，是新技术革命和信息社会的重要技术基础，是现代科技的开路先锋，美国早在80年代就声称世界已进入传感器时代，日本则把传感器技术列为十大技术之创立。

压电式传感器是典型的有源传感器。

当压电材料受力作用而变形时，其表面会有电荷产生，从而实现非电量测量。

压电式传感器具有体积小，重量轻，工作频带宽等特点，因此在各种动态力，机械冲击与振动的测量，以及声学，医学，力学，宇航，军事等方面都得到了非常广泛的应用。

本文就压电传感器的工作原理和应用做相关介绍。

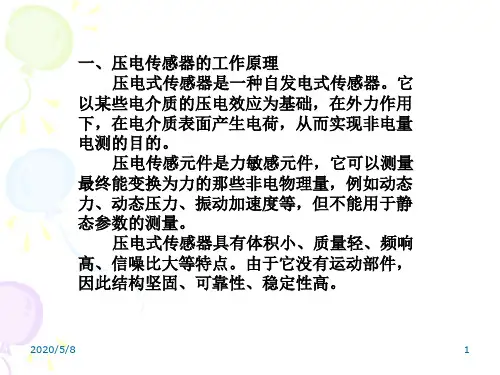

二：基本原理压电式传感器的工作原理是基于某些介质材料的压电效应。

是一种自发电式和机电转换式传感器，它的敏感元件由压电材料制成。

压电材料受力后表面产生电荷。

此电荷经电荷放大器和测量电路放大和变换阻抗后就成为正比于所受外力的电量输出。

压电式传感器用于测量力和能变换为力的非电物理量。

它的优点是频带宽、灵敏度高、信噪比高、结构简单、工作可靠和重量轻等。

缺点是某些压电材料需要防潮措施，而且输出的直流响应差，需要采用高输入阻抗电路或电荷放大器来克服这一缺陷。

三：应用原理压电式传感器的应用原理就是利用压电材料的压电效应这个特性，即当有力作用在压电元件上时，传感器就有电荷输出。

由于外力作用在压电材料上产生的电荷只有在无泄漏的情况下才能保存，故需要测量回路具有无限大的输入阻抗，这实际上是不可能的，因此压电式传感器不能用于静态测量。

压电元件作为压电式传感器的核心，在受外力作用时，其受力和变形方式大致有厚度变形、长度变形、体积变形和厚度剪切变形等几种形式。

最常用的是厚度变形的压缩式和剪切变形的剪切式两种,如图1，图2。

压电式传感器本身的阻抗很高，而输出能量较小，为了使压电元件能正常工作，它的测量电路需要接入一个高输入阻抗的前置放大器，主要有两个作用：一是放大压电元件的微弱电信号；二是把高阻抗输入变换为低阻抗输出。

压电传感器原理压电传感器是一种常用的传感器，其原理是基于压电效应。

压电效应是指某些晶体在外力的作用下会产生电荷，也就是将机械能转化为电能。

压电传感器利用了这一效应，将外力转化为电信号输出，从而实现对压力、负荷等物理量的测量和监测。

本文将全面介绍压电传感器的原理及其应用。

一、压电效应原理及其分类压电效应是一种晶体学现象，即在某些晶体中，当施加的机械应力达到某一阈值时，晶体中会产生电荷。

这种效应可以用晶体结构中的不对称性来解释，通常分为自然压电效应和应变压电效应两种。

1.自然压电效应自然压电效应是指在施加机械应力之前，晶体表面就已经分布着正负电荷的现象。

当施加应力时，晶体内部的电荷分布发生变化，导致晶体两端产生电势差，并将产生电流。

应用较为广泛的压电晶体有石英晶体、铁电晶体（如PZT）等。

应变压电效应是指在施加机械应力后，由于晶体结构中的电偶极矩的改变，产生正负电荷分离的现象。

当应力作用取消后，电荷再次平衡，产生的电势差也随之消失。

应变压电传感器多采用这种效应。

压电传感器是一种将物理量转化为电信号输出的传感器，其主要原理是应变压电效应，即施加的外力将导致压电材料内部电势分布的变化，进而产生电信号输出。

压电传感器的基本原理如下：声波压电传感器是指将声波信号转化为电信号输出的传感器。

其工作原理是将声波信号传递到压电晶体表面，使压电晶体发生振动，并将振动转化为电信号输出。

声波压电传感器通常被广泛应用于声音采集、锤击测试等领域。

应变压电传感器是一种常见的压电传感器，其工作原理是利用应变压电效应实现压力或负载等物理量的测量。

应变压电传感器的构造通常由薄片状的压电晶片、支撑结构和电路组成。

当外力作用于传感器支撑结构时，传感器会产生应变，这种应变将改变晶片中的电势分布，从而导致电信号的输出。

应变压电传感器是一种高精度、高灵敏度、可靠性较高的传感器，常被应用于工业控制和实验室测量领域。

加速度压电传感器是一种将加速度信号转化为电信号输出的传感器。

压电传感器工作原理
压电效应是指当材料受到机械应力作用时，其内部产生应变，同时在其表面产生电荷的现象。

在实际应用中，压电效应有两种基本形式，一种是以压电陶瓷为材料的压电性（或称压电效应），另一种是以压电晶体为材料的压电效应。

压电性是压电效应中最重要的性质之一，它是指在外力作用下产生变形时其表面能发生变化而产生电荷的现象。

在自然界中，凡是具有压电效应的材料，其内部都存在有电势差，例如石英、方解石等晶体或陶瓷都具有电势差，而且这种电势差的大小与晶体的内部结构和外部载荷有关。

由于压电效应产生的电势差对外力作用敏感，所以压电传感器主要用于对机械振动信号的测量。

压电传感器按结构形式分为反射式、透射式和吸收式三大类。

反射式是将信号反射到被测表面；透射式是将信号直接透射到被测表面；吸收式是将信号吸收并反射回被测表面。

反射式压电传感器基本结构如图所示。

在晶体的一面镀上一层电阻率很高的材料（例如石墨），在另一面镀上一层很薄的压电材料（例如陶瓷）。

—— 1 —1 —。
