汽轮机找中心经验

汽轮发电机组转子找中心计算公式在汽轮发电机组的运行过程中，转子的运转是至关重要的。

其中，转子的转动中心对于运行稳定性和可靠性有着至关重要的影响。

因此，在汽轮发电机组的设计和维护中，求解转子的转动中心是非常必要的。

下面将介绍求解汽轮发电机组转子找中心的计算公式。

转子找中心的背景汽轮发电机组是通过汽轮机驱动发电机转动从而发电的设备。

其中，汽轮机的轴心线与发电机轴心线并不在一条直线上,这就需要通过转子找中心来纠正它们之间的错位,以达到提高设备性能和稳定运行的目的。

通常，转子找中心是通过现场测量所得数据计算来进行，主要测量数据包括:•转轮的径向跳动值；•转轮的轴向偏移值；•连续的单自由度振动测量结果。

为了方便计算，我们将测得的转子径向跳动值化为平均半径值，将转轮轴向偏移值化为平均直径值。

然后就可以利用求解转子找中心的计算公式来计算出转子的转动中心。

求解转子找中心的计算公式基本概念在采用传统的机械方法寻找转子转动中心时，需要通过传感器对转轮高度进行测量，再测出多个高度点的平均值，计算后得出转子的转动中心。

假设转子转动中心为O，则转子上一点P的径向距离r=r1−r2，其中r1为对准设备上转子径向的距离，r2为转轮在循环中的径向跳动量，如图所示：image1.pngimage1.png均值法如果采用测量方法进行求解，可以采用以下的求解公式：$$O(A,r_1) = \\frac{\\sum_{i=1}^{n} (A_i-\\bar{A})r_i}{\\sum_{i=1}^{n} r_i}+r_1$$其中，A为采集到的多个高度点的平均值，r为平均半径值，$\\bar{A}$为A的平均值，n为采集到的高度点数量，r1为对准设备上转子径向的距离。

最小二乘法最小二乘法中的转子找中心公式如下：$$O(A,r_1)\\approx\\frac {\\sum_{i=1}^{n} r_i^2(A_i -\\bar{A})(A_i - r_i\\sin \\theta_i + r_1\\cos \\theta_i)}{\\sum_{i=1}^{n} r_i^2(A_i - \\bar{A})^2} - r_1\\cos \\alpha + D$$其中，$\\theta_i$为第i次测量时转子的转角度数，D为直线与圆心所在线的交点距离转轮的径向跳动量，$\\alpha$为直线斜率的反正切值。

8、联轴器找正8.1找正的测量方法：8.1.1汽轮机与发电机联轴器找正，是以汽轮机转子中心为基准来找发电机转子中心，使发电机轴中心与汽轮机轴中心连成一条直线。

8.1.2联轴器找正要使用专用卡具，卡具应固定在汽轮机侧，使用百分表测量时，应将百分表固定在卡具上，用塞尺测量要求片数不超过三片。

8.1.3将两半联轴器按记号对正，调整好卡具间隙，用比螺孔小1-2㎜的专用铜销子对称连接盘动，带动同时旋转，每转90°，应测量一次数据，将测量数据按下图做好记录。

A 1B 1B 'A 2B 2B 2'90A 3B 3B 3'180A 4B 4B 4'2708.1.4测量时要求A 1+A 3≈A 2+A 4，最大相差不得大于0.02㎜。

如果A 1+A 3与A 2+A 4相差很大，说明测量不准，必须重新进行测量。

8.1.5测量端面数值时，要注意防止轴向串动的影响。

8.1.6根据所测量的各个数值，按下列公式换算，求得断面偏差值。

C 1=（B 1＋B 3ˊ）÷2；C 2=（B 2＋B 4ˊ）÷2； C 3=（B 3＋B 1ˊ）÷2；C 4=（B 4＋B 2ˊ）÷2； 8.1.7根据测量的结果，参见下图，求得平均偏差值。

圆周偏差值：（A 1－A 3）÷2，（A 2－A 4）÷2。

端面偏差值：C 1－C 3，C 2－C 4。

8.2联轴器中心偏差的判别： 8.2.1圆周偏差：（A2－A4）/2为（正）值时，发电机偏高，为（负）值时，发电机偏低；（A1－A3）/2为（正）值时，发电机偏左侧，为（负）值时发电机偏右侧。

8.2.2端面偏差：C2－C4为（正）值时上开口，为（负）值时下开口；C1－C3为（正）值时左开口，为（负）值时右开口。

8.2.3联轴器中心偏差应符合制造厂规定，不合格应进行调整，若制造厂无规定时可参照上表中执行。

汽轮机找中心.txt时尚，就是让年薪八千的人看上去像年薪十万。

我们总是要求男人有孩子一样的眼神，父亲一样的能力。

一分钟就可以遇见一个人，一小时喜欢上一个人，一天爱上一个人，但需要花尽一生的时间去忘记一个人。

汽轮机找中心.txt我退化了，到现在我还不会游泳，要知道在我出生之前，我绝对是游的最快的那个汽轮机找中心是大修工作中的一项重要工作，它关系到汽轮机的安全稳定运行。

现从找中心的目的、危害、内容方面谈一下。

关键词：汽轮机；中心；目的；危害；内容1 汽轮机找中心的目的首先，使汽轮发电机组各转子的中心线连接成一条连续光滑的曲线，使连接转子的联轴器中心线成为一根连续的轴。

转动时对轴承不致于周期性交变作用力，避免发生振动。

其次，使汽轮机静止部件与转动部件运行时基本保持同心。

其中心偏差值不超过规定数值，以保证转动部件与静止部件径向不发生磨擦。

2 中心不正有以下危害2.1使转子和轴封磨擦，从而增加轴向间隙；2.2使隔板汽封之间间隙增加，增加漏汽损失，机组效率降低，同时造成轴向推力增大；2.3使轴端汽封间隙增大，容易使蒸汽进入轴承内，造成油质乳化变质，影响轴瓦油膜建立，长时间还会使调节部件生锈卡涩，影响机组安全运行；2.4使动静部件磨擦，使轴产生弯曲变形，引起机组振动；2.5由于张口或不同心造成中心不正，对轮连接后转子受到一个扭力，使各瓦受力不均匀，破坏油膜建立，引起机组振动。

总之，中心不正，机组运行中引起振动，影响机组安全运行，严重者可以造成部件损坏。

3 找中心的内容找中心内容包括汽缸、轴承座洼窝，发电机静子找中心；轴封套、隔板及隔板套找中心；汽轮机发电机组找中心。

4 找中心注意事项首先，处在运行状态时，注意以下几点：（1）轴承建立油膜后，转子稍微抬起，并向一侧移动；（2）金属热膨胀后，位置发生变化，发电机转子要比汽轮机高一些；（3）考虑低压缸受真空及凝汽器内循环水、凝结水重量的影响；其次，静止状态时，要考虑转子本身重量所产生的自然挠曲，端面要处于上张口状态。

浅谈汽轮机轴系找中心与调整工艺摘要：多转子的轴系找中心和调整是个很复杂繁琐的过程，在实际的检修中需根据每台机组自己的特性进行多次的测量、计算、调整达到最优效果，本文通过分析某电力集团属下300MW燃煤机组和GE9FA燃气蒸汽联合循环机组的轴系找中心依据和调整工艺的异同，给同类型机组检修提供参考意见。

关键词：300MW燃煤机组；GE9FA；轴系找中心；调整工艺1、概述1.1 300MW燃煤机组汽轮机设备概况该汽轮机是哈尔滨汽轮机厂制造的N300-16.7/537/537反动式、单轴、双缸双排汽、高中压合缸、低压缸分流、亚临界中间一次再热凝气式汽轮机。

轴系由四条转子（高中压转子、低压转子、发电机转子、励磁机转子）通过刚性联轴器连接而成，主油泵安装在高中压转子前端，为双吸式蜗壳离心泵。

每条转子通过2个径向轴承支撑，其中高压转子#1、#2轴承是由四块瓦块组成的可倾式轴承，通过改变底部45度的两块球面垫铁进行调整；低压转子#3轴承是半可倾式，#4轴承是椭圆式，通过改变固定在轴承箱上的瓦枕进行调整；发电机转子#5、#6轴承是椭圆式，通过定子整体调整；励磁机转子#7、#8轴承是圆筒式，通过励磁机整体调整。

1.2 GE9FA燃气轮机联合循环发电机组概况该机组燃气轮机由美国GE公司生产，型号为PG9351FA，简单循环单机出力255.6MW，汽轮机是哈动力—GE联合制造的D10型三压、一次中间再热、单轴、双缸双排汽、纯凝式机组，单机出力141MW。

燃气轮机、蒸汽轮机、发电机共四条转子同轴布置，通过刚性联轴器连接，共采用8个径向轴承支撑，从燃机起#1-#5轴承均为由六块瓦块组成的可倾式轴承，#6-#8轴承为椭圆式。

燃机转子、发电机转子通过改变燃机和发电机整体位置进行调整，汽轮机高中压转子、低压转子通过改变支撑轴承瓦枕背面分布的5块调整垫进行调整。

2、轴系找中心的考虑基准大型发电机组经过长时间运行后由于基础不均匀沉降，轴瓦下部轴承钨金的磨损以及设备内应力的释放等原因，可能会引起轴系各靠背轮中心值发生变化。

汽轮机找中心检修工艺规程汽轮机组经过一段时间的运行后，由于轴瓦乌金的磨损，汽缸及轴承座的位移，轴承垫铁的腐蚀研刮等方面的原因，汽轮发电机组的中心会发生变化。

在检修时总是要对汽轮机组进行找中心工作，这是一项重要而又细致的工作，必须认真对待，其偏差应严格按照制造厂规定的公差，同时应考虑到机组运行时，汽缸、轴承座及转子的相互位移的变化情况。

1.1找中心的目的1.1.1使汽轮发电机组各转子的中心线，连成一条连续平缓曲线。

1.1.2要使汽轮机的静止部件与转子部件基本保持同心。

其中心偏差不超过规定的数值，保证动静部分的径向间隙能调至规定的允许范围内。

1.2转子根据联轴器找中心。

为了检验转子中心线的方向及偏差情况，使各个转子中心线成为一条连续平缓的曲线，其偏差数值在允许范围内。

1.3转子在汽缸内找中心检查转子在端部轴封、隔板汽封洼窝内的位置及在汽缸隔板洼窝内的位置，即使汽轮机转子中心线与汽缸中心线相吻合，其偏差数值在允许范围内。

1.4转子根据联轴器找中心1.4.1基本数据1.4.2找中心前的准备工作：1.4.2.1将两对轮上的记号“0”位对正，并转到上部，将联轴器圆周分成四等份，在相应的对轮螺孔中串上专用铜棒。

1.4.2.2装好专用表架及百分表1.4.2.3表架应装设牢固，并有足够的刚性，测量时不致变形而影响数据的准确性。

1.4.2.4百分表要装设牢固，不松动，跳杆能活动自如，不卡涩，表头旋紧不松动，百分表跳杆应与被测量平面垂直或与被测圆周的轴心线垂直。

测点表面应光滑，轻拉跳杆松手后，百分表指示不变，量程要足够。

1.5 找中心1.5.1 修前、修后分别进行一次找中心工作。

1.5.2 确信一切准备就绪，开始找中心，从“0”位开始，顺汽轮机转子旋转方向，缓缓地用行车盘动转子到90°位置，行车回钩，用千斤顶松专用铜棒，停顶轴油泵，可以自由抽出，并记录各百分表指示数值。

1.5.3 依次盘转一圈，转回到起始位置时，测量圆周的百分表读数应复原，测量平面的两个百分表数值应相等，若圆周误差大于0.02mm，平面误差大于0.01mm，应查明原因，消除后重新测量。

汽轮机检修找中心方法的探讨作者：朱建国来源：《中国新通信》 2017年第14期找中心是汽轮机安装的重要一步，也是关键一步。

在汽轮机检修过程中，其找中心的方法主要有激光找中心法，假轴找中心法，拉钢丝找中心法，以及真转子找中心等方法。

对于汽轮机组来说，其安装是否到位决定整个汽轮机组运行的效率。

本文就汽轮机组隔板检修找中心时的假轴找中心法和拉钢丝找中心法方法进行详细描述，以此来保证汽轮机组后期的成功运作。

一、汽轮机的介绍汽轮机，又称为蒸汽透平。

汽轮机能够实现能量的转换，将蒸汽能量转换成机械功，是一种动力式机械。

在生产和生活中，利用汽轮机排气来满足供热需要。

同时，汽轮机还被用作发电的原动机，或者可以直接驱动压缩机、风机等的螺旋桨。

按照汽轮机的工作原理，可将汽轮机分为冲动式汽轮机以及反动式汽轮机【1】。

冲动式汽轮机和反动式汽轮机的区别主要在于蒸汽膨胀的位置，前者主要在静叶中膨胀，而后者在动叶和静叶中同等膨胀。

汽轮机凭借其效率高、寿命长等特点被广泛应用于现代火力发电中。

因此，为了最大程度地发挥汽轮机的功效，首先就必须将汽轮机各机组安装到位。

二、假轴找中心方法通辽发电总厂1-4 号机组是哈汽厂生产的N200-130-535/535 型汽轮机，轴瓦形式为三油楔轴瓦，1 瓦轴颈为Φ250mm,2 瓦轴颈为Φ300mm,3、4、5 瓦轴颈为Φ360mm, 高、中、低压缸隔板找中心时共用一套假轴，假轴两端搁在正式的轴瓦上，故假轴轴颈的外径和加工精度与转子轴颈相同。

假轴能完全模拟汽轮机转子在汽缸内对轴系中心，隔板洼窝中心，汽封间隙等进行校对和测量，实践证明在汽轮机本体大修中，使用假轴能够快速、方便、准确的找好汽缸内各部分洼窝中心、然后进行汽轴封间隙调整。

用假轴找正时，必须先将假轴因自身的重量而产生的垂弧计算或测量出来，与转子垂弧相比较，以便在找正时消除由于垂弧而引起的误差。

假轴的挠度除计算方法外，也可用测量方法测得。

一般可在假轴的中部吊起假轴自重的0.60 倍，测得的假轴中部的抬高值即为假轴的挠度。

内容提要：本文论述了发电汽轮机组转子轴系找中心工作的重要性；论述了找中心工作的基本原理；推导出了找中心的基本公式；给出了俄罗斯制造的60MW机组＃5汽轮机组四转子轴系在高、低压缸不揭缸大修的情况下，整体找中心法的推导公式及计算方法，以便能缩短检修工期，提高检修质量。

最后分析了联轴器找中心产生误差的原因。

＃5发电汽轮机组在高、低压缸不揭缸大修的情况下四转子轴系整体找中心法论文编号：一、引言：发电汽轮机组找中心工作的重要性：汽轮机组经过一段时间运行后，由于轴瓦乌金的磨损．汽缸及轴承的位移，轴承垫铁的腐蚀研刮等方面的原因，汽轮发电机组的转子中心会发生变化，中心的正确与否直接关系到机组是否能正常投入运行，严重的甚至损坏机组。

中心不正主要带来以下危害：（1）转子和轴封、缸内隔板汽封摩擦从而增大轴封、缸内隔板汽封的汽封间隙。

隔板汽封间隙的增大，增加了漏汽的损失，降低了效率，同时也会造成轴向推力的增大。

轴端汽封间隙的增大，增加了轴封的漏汽量，从而可能使泄漏的蒸汽窜入轴承箱内，导致润滑油中含水，润滑油乳化变质，这除了严重的影响轴瓦的润滑油膜建立外，还会使调速部件产生锈蚀、卡涩现象。

排汽缸后轴封汽封间隙大，极易造成从后轴封向排汽缸漏空气，是造成凝汽器真空低的主要原因之一。

（2）转子和静止部件的摩擦，使转子摩擦部位局部急剧发热，由于热膨胀的不均匀使轴发生热弯曲变形。

（3）转子中心不正是汽轮机常见的激振源之一。

联轴器的张口使转子弹性倾角发生变化，而错位将使转子的动态挠曲值发生变化，从而引起机组振动。

以上发电汽轮机组中心不正的主要危害，是机组安全、稳定运行重大隐患。

因此，机组的找中心工作必须认真仔细地进行，其偏差值不允许超过规定值。

二、汽轮发电机组找中心的目的1、要使汽轮发电机组转子轴系的中心线连成一条连续光滑的曲线，使连接转子的联轴器中心线成为一根连续的轴。

2、要使汽轮机的静止部件与转子部件基本保持同心。

其中心偏差值不超过规定的数值，保证动静部分的间隙能调至规定的允许范围内。

汽轮机安装中拉钢丝找中心法的应用探究摘要汽轮机能够提高煤炭的燃烧利用率，进而减小因为燃烧煤炭所造成的环境污染，对于煤炭资源的合理利用起到了一定的促进作用。

汽轮机的安装质量对于煤炭的燃烧率具有十分重要的影响，因此，为了保障煤炭较高的燃烧利用率，要确保汽轮机的安装质量符合相关规范的要求。

本文对拉钢丝找中心法在汽轮机安装过程中的应用进行了深入的分析研究，对于从事汽轮机安装工作的技术人员具有一定的参考价值。

关键词汽轮机安装；拉钢丝；找中心法前言煤炭在我国的能源构成中占有重要的地位，尤其是火力发电占到了我国发电总量的70%以上，对人们的生活和工作具有十分重要的影响。

汽轮机是一种将蒸汽能量转换为机械能量的旋转式机械，汽轮机又被称为蒸汽透平，主要被用作发电的原动机，被广泛应用于我国的发电厂之中。

其具有单机功率大、工作效率高、工作能耗低以及使用寿命长等优点。

汽轮机的整体效率受到安装质量的影响，为了确保其具有较高的效率，在汽轮机的安装过程中，要严格遵守相关的标准规范，进而确保汽轮机的安装质量符合要求。

1 汽轮机的找中心法在汽轮机的安装过程中，设备的安装找正对于其安装质量具有十分重要的影响，因此，在汽轮机安装时一定要确保设备的位置准确。

汽轮机的找中心法主要有以下几种方法：假轴找中心法、激光找中心法、拉钢丝找中心法等。

在汽轮机汽缸的运输和安装过程中，会导致汽缸发生不同程度的下垂变形，使得汽轮机在扣缸后汽缸中的径向流通间隙和实际安装不相同，从而导致汽轮机机组在运行过程中的径向摩擦加大，对于汽轮机的正常使用与运行安全造成极大的影响。

为了尽可能地降低汽缸下垂变形对汽轮机安装质量所带来的影响，在汽轮机的安装过程中可以采用拉钢丝找中心法消除以上问题所带来的影响[1]。

2 拉钢丝找中心法拉钢丝找中心法按照应用的情况不同可以分为Tops-on和Tops-off这两种找中心的安装方法。

前者是在汽缸合缸和对运行状态进行充分分析的前提下进行汽轮机的安装找中心，进行汽轮机的安装找中心之前要确保汽轮机的汽缸在合缸的状态下，在需要进行找中心的高中低压外缸上采用红印油进行位置的标记。

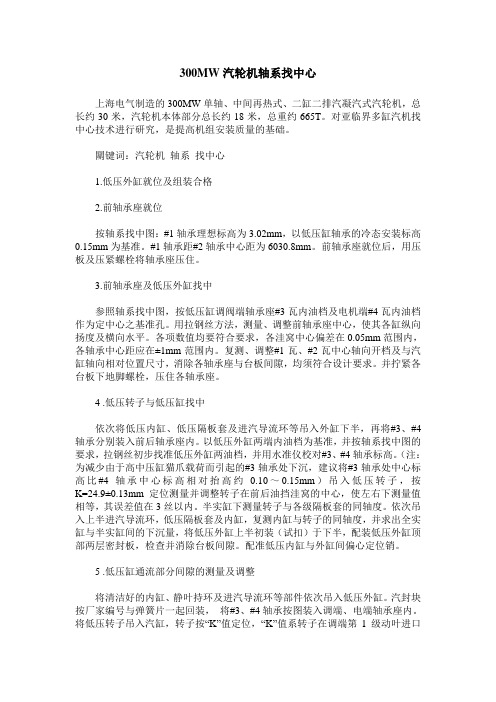

300MW汽轮机轴系找中心上海电气制造的300MW单轴、中间再热式、二缸二排汽凝汽式汽轮机，总长约30米，汽轮机本体部分总长约18米，总重约665T。
