8、联轴器找正8.1找正的测量方法:8.1.1汽轮机与发电机联轴器找正,是以汽轮机转子中心为基准来找发电机转子中心,使发电机轴中心与汽轮机轴中心连成一条直线。
8.1.2联轴器找正要使用专用卡具,卡具应固定在汽轮机侧,使用百分表测量时,应将百分表固定在卡具上,用塞尺测量要求片数不超过三片。
8.1.3将两半联轴器按记号对正,调整好卡具间隙,用比螺孔小1-2㎜的专用铜销子对称连接盘动,带动同时旋转,每转90°,应测量一次数据,将测量数据按下图做好记录。
A 1B 1B 'A 2B 2B 2'90A 3B 3B 3'180A 4B 4B 4'2708.1.4测量时要求A 1+A 3≈A 2+A 4,最大相差不得大于0.02㎜。
如果A 1+A 3与A 2+A 4相差很大,说明测量不准,必须重新进行测量。
8.1.5测量端面数值时,要注意防止轴向串动的影响。
8.1.6根据所测量的各个数值,按下列公式换算,求得断面偏差值。
C 1=(B 1+B 3ˊ)÷2;C 2=(B 2+B 4ˊ)÷2; C 3=(B 3+B 1ˊ)÷2;C 4=(B 4+B 2ˊ)÷2; 8.1.7根据测量的结果,参见下图,求得平均偏差值。
圆周偏差值:(A 1-A 3)÷2,(A 2-A 4)÷2。
端面偏差值:C 1-C 3,C 2-C 4。
8.2联轴器中心偏差的判别: 8.2.1圆周偏差:(A2-A4)/2为(正)值时,发电机偏高,为(负)值时,发电机偏低;(A1-A3)/2为(正)值时,发电机偏左侧,为(负)值时发电机偏右侧。
8.2.2端面偏差:C2-C4为(正)值时上开口,为(负)值时下开口;C1-C3为(正)值时左开口,为(负)值时右开口。
8.2.3联轴器中心偏差应符合制造厂规定,不合格应进行调整,若制造厂无规定时可参照上表中执行。
汽轮发电机转子按联轴器找中心基础的不均匀沉降直接影响汽轮发电机的轴系中心。
新装机轴瓦的跑合、机组运行过程中轴瓦钨金的少量磨损、检修中轴瓦钨金、垫铁的研刮使转子位置发生变化等原因,都会导致轴系中心的变化。
再者,在机组投入运行的初期,由于残存的制造内应力、运行中产生的热应力和工质压力的作用,各部件可能发生不同程度的变形;因各处基础未完全稳定也会发生少量的下沉,使轴承座汽缸位置发生少许的变化。
但随着机组运行时间的延长,内应力逐渐消除,基础也相对的稳定,单纯热应力和工质压力造成部件变形对中心的影响就极其微小。
由于轴承座标高的变化、凝汽器真空度及循环水质量的影响因素,使热态中心与冷态中心会有一定的变化。
因此在冷态找中心时要采取预留一定的偏差值。
一般由生产厂家给出,但在经过长时间运行后,应对给定值进行调整。
例:有一200MW机组通流部分改造后,按给定值调整轴系中心后,运行中发现低压缸后轴承油温升高,解体检查该瓦有明显磨损迹象。
处理:略中心不正的危害:略一、汽轮机找中心的有关术语汽轮机中心线:指各转子联成轴系时,轴系中心所形成的一条曲线;转子中心线:指转子自由地放在轴承上,在自重作用下弯曲时,转子几何中心所形成的一条曲线;汽缸中心线:指汽缸前后汽封凹窝中心的连线;轴承中心线:指轴承座挡油圈及轴套孔凹窝的中心连线;二、汽轮机找中心的目的1、汽轮机找中心的目的(1)汽轮机各转子的中心线成为一条连续平滑的曲线。
从而在运行中对轴承不致产生周期性交变力,避免产生振动。
(2)使汽轮机转动与静止部分基本保持同心,其中心偏差在允许范围内。
(3)使轴承的负荷分配符合制造厂设计要求。
2、汽轮发电机转子按联轴器找中心的目的(1)汽轮机发电机各转子的中心线成为一条连续平滑的曲线。
从而在运行中对轴承不致产生周期性交变力,避免产生振动。
(2)使轴承的负荷分配符合制造厂设计要求。
三、汽轮机找中心的前提1、对汽缸一定要找平、找正汽缸横向水平偏差不大于0.02mm,其纵向水平应根据制造厂设计的转子扬度,调整各轴封凹窝中心的高度。

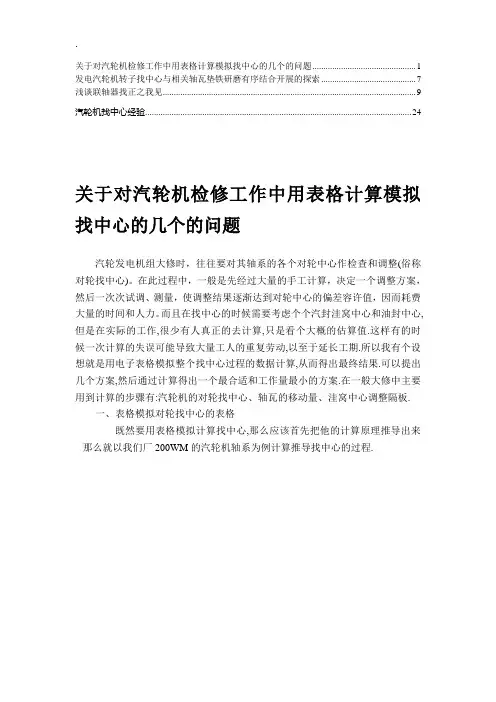

关于对汽轮机检修工作中用表格计算模拟找中心的几个的问题 (1)发电汽轮机转子找中心与相关轴瓦垫铁研磨有序结合开展的探索 (7)浅谈联轴器找正之我见 (9)汽轮机找中心经验 (24)关于对汽轮机检修工作中用表格计算模拟找中心的几个的问题汽轮发电机组大修时,往往要对其轴系的各个对轮中心作检查和调整(俗称对轮找中心)。
在此过程中,一般是先经过大量的手工计算,决定一个调整方案,然后一次次试调、测量,使调整结果逐渐达到对轮中心的偏差容许值,因而耗费大量的时间和人力。
而且在找中心的时候需要考虑个个汽封洼窝中心和油封中心,但是在实际的工作,很少有人真正的去计算,只是看个大概的估算值.这样有的时候一次计算的失误可能导致大量工人的重复劳动,以至于延长工期.所以我有个设想就是用电子表格模拟整个找中心过程的数据计算,从而得出最终结果.可以提出几个方案,然后通过计算得出一个最合适和工作量最小的方案.在一般大修中主要用到计算的步骤有:汽轮机的对轮找中心、轴瓦的移动量、洼窝中心调整隔板.一、表格模拟对轮找中心的表格既然要用表格模拟计算找中心,那么应该首先把他的计算原理推导出来那么就以我们厂200WM的汽轮机轴系为例计算推导找中心的过程.在对轴系找中心前要对轴系有个假设:轴系是一条直线,所有对轴系的移动都是线性的.上张口为正,下张口为负.高于标准对轮(每对对轮左边对轮为标准对轮)为正,低于标准对轮为负.假如以高压转子为准依次向后找中心则:1.首先要消除张口a 1:若需要预留张口或圆周的那么使,张口的正负号不变,预留上张口为正,下张口为负 ,预留圆周也是高出标准对轮为正,低于标准对轮为负.a1=原有张口减去预留张口b1=原圆周减去预留圆周先移动3瓦:22111L x D a =则 11221D a L x ⨯= 则由于移动3瓦使高中对轮圆周变化211221L ZL x -= 则221211L x L Z ⨯-=把1x 代入得11211D a L Z ⨯-=(由于靠近三瓦的对轮变化跟抬起轴瓦的方向相反所以用负号)由于移动3瓦中低对轮增加张口变化:21211D a D a = 则 11212D a D a ⨯= 圆周变化22231211L L Z D a +-= 11232212)(a D L L Z ⨯+-=200MW轴系图高压转子中压转子低压转子发电机转子1瓦假瓦2瓦3瓦4瓦5瓦6瓦7瓦D 1D 2D 3张口 a 1圆周 b 1张口 a 2 移动后a 2 '圆周 b 2 b 2'张口 a 3 移动后a 3'圆周 b 3 b 3'(由于3瓦的移动方向与靠近三瓦对轮的圆周变化方向相同,但是低压对轮以中压对轮为标准,所以它们的圆周变化与移动变化方向是相反的所以用负号)消除圆周1b (消除圆周则瓦的移动方向与圆周相反)则:需要移动2瓦2h =1121111)()()(D a L b Z b ⨯+-=-+- 需要移动3瓦3h =+1x 1121111)()()(D a L b Z b ⨯+-=-+-+1x =1122D a L ⨯+11211)(D a L b ⨯+- 则移动后的中低对轮张口为2a '=2a +11212D a D a ⨯=+2a 圆周为2b '=2b +-12Z 2h =2b 112322)(a D L L ⨯+-11211D a L b ⨯-+=11221)(D a L b b ⨯-+ 这种计算方法的好处是可以一次性的先把各对轮中心先找出来然后,可以先从任意一段轴开始调整,表格会自动从左向右依次消除张口和圆周后显示出轴瓦的移动量.由于调整一个对轮后相关对轮也发生变化,那么这种计算方法也计算出了变化对轮发生变化后的实际张口和圆周.这个表格可以为真正找中心提供参考依据为决策者节省大量的计算时间.二、 用表格模拟移动轴瓦后看相应轴的对轮的圆周和张口变化由于在大修中各个缸的通流间隙变化不一样,有的通流径向间隙合适,有的偏差很大,比如在本次大修中中压通流间隙机侧间隙明显小于炉侧间隙.那么如果首先移动调整中压转子后符合径向通流间隙后,然后再调整其他的转子是否能减小工作量呢?或者这个表格也可以实现首先调整各段轴的通流间隙然合适后看各个对轮的圆周和张口是多少呢?这个表格可以模拟调整转子后对张口和圆周的影响.(计算原理如下)对轮1对轮2对轮1张口a 1、圆周b 1、直径D 1,对轮2张口a2、圆周b2、直径D2,若移动A 瓦y 、移动B 瓦x 。
汽轮机联轴器如何找中心?编者按:本文很好的总结了联轴器找中心的方法,简单实用,易懂。
垂直方向有张口和高低差可以通过调整轴承来消除,左右方向有张口和偏差可以通过推动轴承座来消除。
利用相似三角形的原理,量出联轴器的直径,各个轴承中心至联轴器端面的距离,测出张口及偏差的数据即可。
汽轮机的高中压转子、低压转子和发电机转子分别采用刚性联轴器连接。
因此,施工过程中需要对各个转子间的联轴器进行找中心。
对于双低压缸结构的汽轮机,还要进行低低对轮的中心找正。
联轴器的主要作用是将相邻两个缸体的转子连接到一起,使两条转子的同轴度控制在一定的范围内。
两轴或多轴变一轴,以实现机械运动的传递。
由于汽轮机的每一段转子的两端都支持在轴承上,所以在重力作用下,中部自然向下弯曲,产生一定的挠度,同时转子两端会对称向两头扬起。
轴系安装时,考虑冷热态的差别和凝汽器与低压外缸连接方式的影响,运用相应措施,保证正常运行时整个轴系形成一条圆滑过渡的曲线,达到联轴器中心对齐,端面平行,以避免联轴器和轴颈产生额外的挠曲变形,在运行中引起交变应力和振动。
本文仅以滨州供热项目#3机组(330MW)的中低压转子联轴器找中心为例,对施工过程中出现的代表性案例进行分析、整理,并简述在施工过程中的个人心得。
一.滨州供热项目#3机组及其轴系简介滨州供热项目#3机组型号为C350/330-17.75/0.981/540/540,是亚临界、单轴、双缸双排汽、中间再热可调抽气凝汽式汽轮机。
其中,高中压转子通过刚性联轴器连接低压转子,低压转子再通过另一个刚性联轴器连接发电机转子。
因此,该轴系一共有三根转子,支持在六个轴承(以下简称#1~#6支持轴承)上。
该机组在进行联轴器找中心时,只需要对中低压间联轴器和低电间联轴器进行找正。
#3机组汽轮发电机组轴系示意图如下:由图示可知,该机组的联轴器找中心应以低压转子为参考,相应地调整高中压缸转子,以及发电机转子的位置。
二.中低压转子的联轴器找中心施工要求:对轮圆周偏差0.02mm以内,端面偏差0.02mm以内。

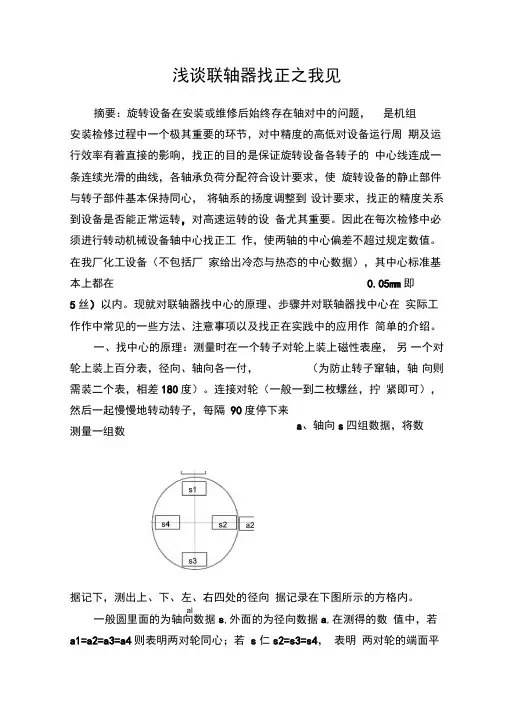

a 、轴向s 四组数据,将数浅谈联轴器找正之我见摘要:旋转设备在安装或维修后始终存在轴对中的问题, 是机组 安装检修过程中一个极其重要的环节,对中精度的高低对设备运行周 期及运行效率有着直接的影响,找正的目的是保证旋转设备各转子的 中心线连成一条连续光滑的曲线,各轴承负荷分配符合设计要求,使 旋转设备的静止部件与转子部件基本保持同心, 将轴系的扬度调整到 设计要求,找正的精度关系到设备是否能正常运转,对高速运转的设 备尤其重要。
因此在每次检修中必须进行转动机械设备轴中心找正工 作,使两轴的中心偏差不超过规定数值。
在我厂化工设备(不包括厂 家给出冷态与热态的中心数据),其中心标准基本上都在 0.05mm 即 5丝)以内。
现就对联轴器找中心的原理、步骤并对联轴器找中心在 实际工作作中常见的一些方法、注意事项以及找正在实践中的应用作 简单的介绍。
一、找中心的原理:测量时在一个转子对轮上装上磁性表座, 另 一个对轮上装上百分表,径向、轴向各一付, (为防止转子窜轴,轴 向则需装二个表,相差180度)。
连接对轮(一般一到二枚螺丝,拧 紧即可),然后一起慢慢地转动转子,每隔 90度停下来测量一组数 据记下,测出上、下、左、右四处的径向 据记录在下图所示的方格内。
一般圆里面的为轴向数据s ,外面的为径向数据a ,在测得的数 值中,若a1=a2=a3=a4则表明两对轮同心;若 s 仁s2=s3=s4, 表明 两对轮的端面平al行。
若同时满足上述两个条件,则说明两轴的中心线重合;若所测数据不等,根据计算结果是否在标准范围内,超出标准则需对两轴进行找中心。
二、找中心步骤1、检查并消除可能影响对轮找中心的各种因素。
如清理对轮上油污、锈斑及电机底脚、基础。
2、连接对轮,保证两对轮距离在标准范围内。
3、用塞尺检查电机的底脚是否平整,有无虚脚,如果有用塞尺测出数值,用铜皮垫实。
4、先用直尺初步找正。
主要是左右径向,相差太大用百分表测量误差太大,并容易读错数据。
汽轮机轴系找中心讲义培训目的:熟悉汽轮机轴系找中心的原理,调整和计算方法,调整的注意事项。
联轴器找中心的方法。
联轴器找中心的方法一般有两种: 1 、装百分表测量: 1 )用专用卡子将一只测量圆周值的百分表和两只测量端面值的百分表,固定在一侧联轴器上,百分表的测量杆分别与一侧联轴器的外圆周,表面及端面接触。
2 )百分表在卡子上固定牢固。
3 )两半联轴器按组合记号对准,并用临时销子联接,以便于同时盘动。
测量时应使百分表依次对准 90°的每个测量位置。
4 )在转动四个测量位置后,转回到启始位置,此时,测圆周的百分表应复原。
2 、用塞尺测量 3 、中心的质量标准: 1 )挠性联轴器:允许偏差,圆周 0.08mm ,端面 0.06mm 。
2 )半挠性联轴器:允许偏差,圆周 0.06mm ,端面 0.05mm 。
3 )刚性联轴器:允许偏差,圆周 0.04mm ,端面 0.02mm。
找中心时应依据哪几个方面来调整?找中前应做好以下测量工作: 1 )颈扬度的测量、轴承座扬度的测量。
2 )转子对汽缸前后轴洼窝的测量。
3 )转子对轴承座油档洼窝的测量。
4 )转子弯曲度的测量,轴颈下沉的测量。
5 )联轴器靠背轮的幌动度,瓢偏度的测量。
2 、找中心应依据下列几个方面来调整: 1 )轴颈扬度:轴承座扬度,特别是带有推力轴承的轴承座,中心调整后,轴颈扬度与轴承扬度不可偏差太大。
2 )转子对汽缸前后轴封洼窝,转子对轴承油档洼窝。
3 )转子的支撑试,对于三支点的两转子应考虑中间轴承的载荷,应按标准留出下扒口汽轮机轴系中心的内容汽轮发电机组大修涉及的中心有:汽轮机高、中、低转子中心、高压转子与盘车中心、高压转子与主油泵中心、盘车与偶合器及电机中心、发电机转子与低压转子中心、发电机转子与发电机定子空气间隙、发电机转子与励磁机转子中心。
而这些中心按级别划分:基础中心只有汽轮机高中低转子中心,其他中心是在汽轮机转子中心确定后才进行,也就是在高中低对轮连接完成后才进行,汽轮机转子中心可以说是最重要的中心,其重要性还表现在:1)汽轮机本体大修上,汽轮机转子中心是静止部件的基准,直接影响到动静间隙的准确性,是静止部件检修调整的依据;2)汽轮机转子中心与机组振动密切相关。
300MW汽轮机轴系找中心上海电气制造的300MW单轴、中间再热式、二缸二排汽凝汽式汽轮机,总长约30米,汽轮机本体部分总长约18米,总重约665T。
对亚临界多缸汽机找中心技术进行研究,是提高机组安装质量的基础。
關键词:汽轮机轴系找中心1.低压外缸就位及组装合格2.前轴承座就位按轴系找中图:#1轴承理想标高为3.02mm,以低压缸轴承的冷态安装标高0.15mm为基准。
#1轴承距#2轴承中心距为6030.8mm。
前轴承座就位后,用压板及压紧螺栓将轴承座压住。
3.前轴承座及低压外缸找中参照轴系找中图,按低压缸调阀端轴承座#3瓦内油档及电机端#4瓦内油档作为定中心之基准孔。
用拉钢丝方法,测量、调整前轴承座中心,使其各缸纵向扬度及横向水平。
各项数值均要符合要求,各洼窝中心偏差在0.05mm范围内,各轴承中心距应在±1mm范围内。
复测、调整#1瓦、#2瓦中心轴向开档及与汽缸轴向相对位置尺寸,消除各轴承座与台板间隙,均须符合设计要求。
并拧紧各台板下地脚螺栓,压住各轴承座。
4 .低压转子与低压缸找中依次将低压内缸、低压隔板套及进汽导流环等吊入外缸下半,再将#3、#4轴承分别装入前后轴承座内。
以低压外缸两端内油档为基准,并按轴系找中图的要求,拉钢丝初步找准低压外缸两油档,并用水准仪校对#3、#4轴承标高。
(注:为减少由于高中压缸猫爪载荷而引起的#3轴承处下沉,建议将#3轴承处中心标高比#4轴承中心标高相对抬高约0.10~0.15mm)吊入低压转子,按K=24.9±0.13mm定位测量并调整转子在前后油挡洼窝的中心,使左右下测量值相等,其误差值在3丝以内。
半实缸下测量转子与各级隔板套的同轴度。
依次吊入上半进汽导流环,低压隔板套及内缸,复测内缸与转子的同轴度,并求出全实缸与半实缸间的下沉量,将低压外缸上半初装(试扣)于下半,配装低压外缸顶部两层密封板,检查并消除台板间隙。
配准低压内缸与外缸间偏心定位销。
转子中心测量时已经是对汽轮机转子的扬度调整好后进行,通常以汽轮机转子为基准来找发电机转子的中心,这时主要考虑的是圆周值和端面值,圆周值当然是越小越好,我们做的时候一般控制在0.02mm以下,同时还要考虑汽轮机和发电机运行时各转子向上位移的膨胀量,来修正发电机转子是抬高还是要降低,端面值的要求也就可以决定是要求上开口还是要求下开口,我们做一般是保证左右开口为零,上下开口保证在2丝以内,这样在过临界时基本很少有振动增加。
同时制造厂的相关资料也可以为我们的测量做出一些参考。
对轮中心做成上张口还是下张口要根据机组的具体形式而定。
比如:三支点两转子找中心,一般都做成下张口,具体数值有厂家提供,这是从轴承负荷分配决定的。
凝汽机组找中心一般做成上张口,是由于再找中心时凝汽器内有没有充水以及真空形成后后汽缸会下沉等因素决定的。
总之,对轮找中心要根据具体情况具体分析,没有固定数值要求,要结合安装使用说明书和机组具体运行状态去做,才能打到满意效果。
在安装中找中心一般是在冷态下,与各机组的情况有关,不能一概而论,小机组转子是双支点轴承支撑,考虑运行中前轴承箱受热膨胀比后轴承箱多一般考虑上开口,此外,冷凝器的连接方式也有关系,有的是弹性连接没有太大的影响,有的是刚性连接,在找中时应灌水。
而大机组采用双转子三轴承支撑,为了轴承负荷分配,一般制造厂家均有下开口的要求。
关健在于热态运行中轴系要成为一条连续的光滑曲线,不能死搬教条,要根据不同情况进行调整。
我认为联轴器找中心与每台机组的实际情况差别非常大,我简单讲述几点。
1、与联轴器的型式有关,若为半挠性或挠性联轴器,中心无须太过讲究。
不过对于汽轮机而言一般没有采用挠性联轴器,而采用半挠性联轴器的都只限于与发电机的联结上。
2、上面有些同志所说的凝汽器的变化之类,也要看凝汽器的支承型式、与后汽缸的联接型式、后汽缸的刚度、后座架的结构型式等。
比如有同志说凝汽器灌水后下降之类的,真空之后又如何,这种说法是靠不住脚的。
汽轮机联轴器找中心方法探讨汽轮机联轴器是将汽轮机的轴与负载设备的轴连接起来的一种装置。
它起着传递动力、承受转矩和平衡轴线偏差的作用。
中心的准确匹配对于汽轮机联轴器的性能和运行稳定性至关重要。
在下面的文章中,将探讨汽轮机联轴器的中心找方法。
汽轮机联轴器中心找方法是指如何确定两个轴的中心线在联轴器上的位置。
确保联轴器的中心与两个轴的中心线完全重合是非常重要的。
如果中心找不准确,会导致联轴器在运行中产生振动、偏转和噪音,从而影响设备的正常运行。
目前,常用的汽轮机联轴器中心找方法主要有以下几种:1.制造厂家的推荐方法:大多数汽轮机联轴器的制造厂家会提供中心找方法的推荐方案。
这些推荐方案通常是根据制造厂家的经验和专业知识制定的,可以提供较为准确的中心找结果。
使用制造厂家的推荐方法可以确保联轴器的准确匹配。
2.光栅尺测量方法:光栅尺是一种能够精确测量两个轴的相对位置和运动的设备。
可以在联轴器上安装光栅尺,通过读取光栅尺的测量值来确定联轴器的中心位置。
光栅尺测量方法具有高精度和高重复性的特点,能够提供准确的中心找结果。
3.激光对准仪方法:激光对准仪是一种利用激光技术来测量两个轴的相对位置和运动的设备。
可以在联轴器上安装激光对准仪,通过调整联轴器的位置,使得激光束穿过两个轴的中心线,从而确定联轴器的中心位置。
激光对准仪方法具有操作简便、测量速度快的特点,适用于现场的中心找操作。
4.数字化测量方法:数字化测量方法是利用计算机和相关软件来进行中心找的一种方法。
可以通过在联轴器上安装传感器,测量两个轴的位置和运动,然后将测量值输入到计算机中进行处理,从而确定联轴器的中心位置。
数字化测量方法具有高精度、高自动化程度和数据记录的优势,可以提供准确的中心找结果。
综上所述,汽轮机联轴器的中心找方法有很多种。
在选择中心找方法时,需要考虑到测量精度、操作便捷性、测量速度以及实际应用的需求。
使用准确的中心找方法可以确保汽轮机联轴器的准确匹配,提高设备的运行稳定性和有效性。
汽轮机找中心的有关术语;
(1)汽轮机中心线指各转子联成轴系时,轴系中心所形成的-条曲线。
(2)转子中心线指转子自由地放在轴承上,在自重作用下弯曲时,转子几何中心所形成的-条曲线。
(3)汽缸中心线指汽缸前后汽封凹窝中心的连线。
(4)轴承中心线指轴承座挡油圈及轴套孔凹窝的中心连线。
(5) 转子中心线与汽缸中心线的找中指转子中心与汽缸中心在汽缸前后汽封凹窝处找正到同心。
汽轮机找中心的主要内容;
(1)轴承座与轴承座找中心。
(2)汽缸与轴承座找中心。
(3)汽缸内部在所有静止部分的找中心,指汽缸某处凹窝中心与此处所装静止件中心重合,其中包括;内,外缸之间找中心,隔板套,隔板找中心。
(4)高压,中压,低压及发电机转子联成轴系找中心,指轴系中心线成-光滑曲线,并且各轴颈处扬度符合设计要求。
(5)转子对调速器,主油泵等之间的找正。
对汽轮机找中心的要求
(1)运行状态下,转子中心线,静止部分汽缸,轴承,隔板等中心线,在纵向都处于同-垂直平面内;
(2)轴系中心线为-光滑曲线,而轴承座和汽缸应按转子联接方式安置成水平或-定的倾角,并符合转子中心线与汽缸中心线找中的要求;。
汽轮机对中找正标准
汽轮机对中找正的标准主要包括以下两个方面:
1.测量仪器和设备:汽轮机对中找正需要使用高精度的测量仪器和设备。
如激光扫描仪、三坐标测量仪、振动传感器等。
这些设备可以快速准确地获取被检测物体的三维坐标信息,为对中找正提供可靠的依据。
2.测量误差和校验方法:汽轮机对中找正的测量误差主要包括机械误差和电子误差。
校验方法包括静态校验和动态校验两种。
通过对测量设备进行校验。
可以确定测量误差的大小和方向,从而在找正过程中进行补偿和修正,提高对中找正的精度和准确性。
此外。
汽轮机对中找正的标准还涉及到国际标准和国家标准。
国际标准以美国机械工程师学会(ASME) 的标准为主,而国家标准则以国家电力公司制定的标准为主。
在实际应用中,需要根据具体的设备、工艺和规范要求选择台适的标准进行对中找正工作。
总之,汽轮机对中找正的标准涉及到多个方面,只有综合考虑测量仪器和设备、测呈误差和校验方法以及国际国内标准等因素,才能确保对中找正工作的准确性和可靠性,从而提高汽轮机的运行效率和稳定性。
制表:审核:批准:。
内容提要:本文论述了发电汽轮机组转子轴系找中心工作的重要性;论述了找中心工作的基本原理;推导出了找中心的基本公式;给出了俄罗斯制造的60MW机组#5汽轮机组四转子轴系在高、低压缸不揭缸大修的情况下,整体找中心法的推导公式及计算方法,以便能缩短检修工期,提高检修质量。
最后分析了联轴器找中心产生误差的原因。
#5发电汽轮机组在高、低压缸不揭缸大修的情况下四转子轴系整体找中心法论文编号:一、引言:发电汽轮机组找中心工作的重要性:汽轮机组经过一段时间运行后,由于轴瓦乌金的磨损.汽缸及轴承的位移,轴承垫铁的腐蚀研刮等方面的原因,汽轮发电机组的转子中心会发生变化,中心的正确与否直接关系到机组是否能正常投入运行,严重的甚至损坏机组。
中心不正主要带来以下危害:(1)转子和轴封、缸内隔板汽封摩擦从而增大轴封、缸内隔板汽封的汽封间隙。
隔板汽封间隙的增大,增加了漏汽的损失,降低了效率,同时也会造成轴向推力的增大。
轴端汽封间隙的增大,增加了轴封的漏汽量,从而可能使泄漏的蒸汽窜入轴承箱内,导致润滑油中含水,润滑油乳化变质,这除了严重的影响轴瓦的润滑油膜建立外,还会使调速部件产生锈蚀、卡涩现象。
排汽缸后轴封汽封间隙大,极易造成从后轴封向排汽缸漏空气,是造成凝汽器真空低的主要原因之一。
(2)转子和静止部件的摩擦,使转子摩擦部位局部急剧发热,由于热膨胀的不均匀使轴发生热弯曲变形。
(3)转子中心不正是汽轮机常见的激振源之一。
联轴器的张口使转子弹性倾角发生变化,而错位将使转子的动态挠曲值发生变化,从而引起机组振动。
以上发电汽轮机组中心不正的主要危害,是机组安全、稳定运行重大隐患。
因此,机组的找中心工作必须认真仔细地进行,其偏差值不允许超过规定值。
二、汽轮发电机组找中心的目的1、要使汽轮发电机组转子轴系的中心线连成一条连续光滑的曲线,使连接转子的联轴器中心线成为一根连续的轴。
2、要使汽轮机的静止部件与转子部件基本保持同心。
其中心偏差值不超过规定的数值,保证动静部分的间隙能调至规定的允许范围内。
浅谈联轴器找正之我见摘要:旋转设备在安装或维修后始终存在轴对中的问题,是机组安装检修过程中一个极其重要的环节,对中精度的高低对设备运行周期及运行效率有着直接的影响,找正的目的是保证旋转设备各转子的中心线连成一条连续光滑的曲线,各轴承负荷分配符合设计要求,使旋转设备的静止部件与转子部件基本保持同心,将轴系的扬度调整到设计要求,找正的精度关系到设备是否能正常运转,对高速运转的设备尤其重要。
因此在每次检修中必须进行转动机械设备轴中心找正工作,使两轴的中心偏差不超过规定数值。
在我厂化工设备(不包括厂家给出冷态与热态的中心数据),其中心标准基本上都在0.05mm(即5丝)以内。
现就对联轴器找中心的原理、步骤并对联轴器找中心在实际工作作中常见的一些方法、注意事项以及找正在实践中的应用作简单的介绍。
一、找中心的原理:测量时在一个转子对轮上装上磁性表座,另一个对轮上装上百分表,径向、轴向各一付,(为防止转子窜轴,轴向则需装二个表,相差180度)。
连接对轮(一般一到二枚螺丝,拧紧即可),然后一起慢慢地转动转子,每隔90度停下来测量一组数据记下,测出上、下、左、右四处的径向a、轴向s四组数据,将数据记录在下图所示的方格内。
a1a4s1s4 s2s3a2a3一般圆里面的为轴向数据s,外面的为径向数据a,在测得的数值中,若a1=a2=a3=a4,则表明两对轮同心;若s1=s2=s3=s4,表明两对轮的端面平行。
若同时满足上述两个条件,则说明两轴的中心线重合;若所测数据不等,根据计算结果是否在标准范围内,超出标准则需对两轴进行找中心。
二、找中心步骤1、检查并消除可能影响对轮找中心的各种因素。
如清理对轮上油污、锈斑及电机底脚、基础。
2、连接对轮,保证两对轮距离在标准范围内。
3、用塞尺检查电机的底脚是否平整,有无虚脚,如果有用塞尺测出数值,用铜皮垫实。
4、先用直尺初步找正。
主要是左右径向,相差太大用百分表测量误差太大,并容易读错数据。
5、安装磁性表座及百分表。
装百分表时要固定牢,但要保证测量杆活动自如。
测量径向的百分表测量杆要尽量垂直轴线,其中心要通过轴心;6、测量轴向的二个百分表应在同一直径上,并离中心距离相等。
装好后试转一周。
并回到原来位置,此时测量径向的百分表应复原。
为测记方便,将百分表的小表指针调到量程的中间位置,并最好调到整位数。
大针对零。
7、把径向表盘到最上面,百分表对零,慢慢地转动转子,每隔90度测量一组数据记下,测出上、下、左、右四处的径向a、轴向s 四组数据,将数据记录在右图内。
径向的记在圆外面,轴向数据记录在圆里面。
注意:拿到一组数据你要会判断它的正确性,你从那里开始对零的,盘一周后到原来位置径向表应该为0,径向表读数上下之和与左右之和应相差不多,两只轴向表数据相同。
否则的话要检查磁性表座和百分表装得是否牢固。
8、间隙测量,记录及计算:(百分表安装在电机侧)端面不平行值(张口)的计算,(不考虑轴向窜轴),轴向装一只百分表,计算公式为s*= s1- s3,正的为上张口,负的为下张口。
左右张口为s*=s2-s4,正的为s2那边张口,负的为s4那边张口。
上下径向偏差的计算公式为a*= (a1- a3)/2,正的为电机偏高,负的为电机偏低。
左右径向偏差的计算公式为a*= (a2- a4)/2正,的为电机偏右,负的为电机偏左。
中心调整计算公式:前支撑:s*L1/D - a*/2 (1)后支撑:s*(L1+L2)/D - a*/2 (2)(2)-(1)可得:s*L2/D ,由此可得出轴向偏差的调整只与前后支撑之间距离有关。
安装表时只需在每个对轮上装轴向二只表,电机与风机的径向偏差会直接反映在轴向表上,并经计算可得。
轴向安装二只表为了消除轴向窜动对轴向偏差测量结果的影响三、找中心的方法:(一)基准部位的选择轴不对中联轴器轴线位置偏差找正确定基准部位是非常重要的,比如离心卧式水泵机组、不带增速的风机等设备,基准部位就应该选择非电机端;带增速、带耦合器的大型鼓风机、透平机、汽轮机,基准部位就应该考虑电机端在最后调整过程中所形成的累积误差值,同时还需要考虑热膨胀对轴中心的影响,所选择的基准部位就应该尽量满足运转周期长、标准件、热膨胀中心线偏移小的部位作为基准部位。
(二)测量方法的选择百分表测量法把专用的夹具(平台)或磁力表座装在作基准的半联轴器上,用百分表测量联轴器的径向间隙和轴向间隙的偏差值。
此方法使联轴器找正的测量精度大大提高,运用百分表对水泵、风机等旋转设备找正相当普遍,通过查找数据表可以快速计算出原动机侧地脚螺栓调整数值。
(1)双表测量法(一点测量法)用两块百分表分别测量联轴器外圆和端面同一方位上的偏差值,故又称一点测量法,即在测量某个方位上的径向读数的同时,测量出同一方位上的轴向读数。
具体操作步骤如下:①初步调整:设备吊装到位后,先用角尺、钢板尺等对吊装就位准备调整的设备上的联轴器做初步测量与调整;注:地脚螺栓支承面必须满足设备安装相关要求,需保证基准端略高于原动机端,否则,设备找正无意义。
②等分线划分:将静态下的两半联轴器在0°~360°之间平分四等分,并在等分点做好画线标记,如图2所示。
③百分表架设:在作基准的主机侧半联轴器上装上专用夹具及百分表,使百分表的触头指向原动机侧半联轴器的外圆及端面,架设方法如图3所示。
④百分表校正:保证架设的测量杆有一定的初始测力,即在测量头与零部件表面接触时,一般为总量程的1/2左右的压缩量,然后调整表圈,使表盘的零度刻线对准指针。
轻轻拉动测量杆的圆头几次,检查百分表的指针所指的零位有无变化。
如果是旋转设备偏移值测量,选择两半联轴器其中一端,根据图2联轴器等分点划分方法从点1旋转360°回到点1的位置,检查百分表的指针所指的零位有无变化如无变化即可开始测量或零件校核。
⑤测量与记录:测量时,先测0°方位的径向读数a1 及轴向读数s1。
为了分析计算方便,常把a1 和s1 调整为零,然后两半联轴器同时转动,每转90°读一次表中数值,并把读数值填到记录图中。
圆外记录径向读数a1,a2,a3,a4,圆内记录轴向读数s1,s2,s3,s4,当百分表转回到零位时,必须与原零位读数一致,否则需找出原因并排除之。
常见的原因是轴窜动或地脚螺栓松动,测量的读数必须符合下列条件才属正确,即a1+a3=a2+a4;s1+s3=s2+s4。
测量记录图如图4所示。
如果表2测量点为联轴器内侧时,则s1、s3的读数在后续判断调整支点计算中应为此数的相反数。
通过对测量数值的分析计算,确定两轴在空间的相对位置,然后按计算结果进行调整。
这种方法应用比较广泛,可满足一般旋转设备的安装精度要求。
主要缺点是对有轴向窜动的联轴器,在转子盘车时其端面的轴向度数会产生误差。
因此,这种测量方法适用于由滚动轴承支撑的转轴,轴向窜动比较小的中,小型设备,如SH型水泵联轴器找正等。
(2)三表测量法(两点测量法)三表测量法与两表测量法不同之出在于百分表接触联轴器与轴中心等距离处对称布置两块百分表,在测量一个方位上径向读数和轴向读数的同时,在相对的一个方位上测其轴向读数,即同时测量相对两方位上的轴向读数,可以消除轴在盘车时窜动对轴向读数的影响。
①百分表的架设在作基准的主机侧半联轴器上装上专用夹具及百分表,使百分表的触头指向原动机侧半联轴器的外圆及端面,其中在联轴器端面等距离对角处架设两块百分表。
0°方位上的表称为主表,180°方位上的表称为副表。
百分表架设方法如图5所示。
②测量与记录在测量0°~360°之间平分四等分点时,按照图2所示的划分方法将表1、主表、副表的零刻度线分别回零,记录下点1位置表1、主表、副表在零位的量值a1=0、s1′=0、s1″=0。
旋转两半联轴器至点2位置,记录下a2、s2′、s2″的数值;旋转两半联轴器至点3位置,记录下a3、s3′、s3″的数值;旋转两半联轴器至点4位置,记录下a4、s4′、s4″的数值;旋转两半联轴器至点1位置,表1、主表、副表在零位的量值a1=0、s1′=0、s1″=0,确定此组测量数值的正确性。
圆外记录径向读数a1,a2,a3,a4,圆内记录轴向读数s1=0,s2= (s2′+ s2″)/2,s3= (s3′+ s3″)/2,s4= (s4′+ s4″)/2。
如果主表、副表测量点为联轴器内侧时,则s1、s3的读数在后续判断调整支点计算中应为此数的相反数。
③三表测量法与两表测量法的差别三表测量法测量较两表法测量最大的区别在于测量更加精确。
现场测量过程中,如果传动轴在旋转的过程中轴线方向上发生了位移,两表法测量数值较真实值就会产生误差值,使用三表法就能够消除轴向窜动带来的误差值。
通过对三表法在1800方向上的两个数值做镜像分析,就可以得出轴向位移的偏差值。
即:a3=(a1+a2)/2 分析原理图如图6所示这种测量方法精度很高,适用于两半联轴器直接靠螺栓无中间连接部件需要精确对中的精密或高速运转的联轴器设备,如汽轮机、鼓风机、加压机组、离心式空压机组等。
四、偏差示意图旋转设备联轴器偏差情况分析示意图如图8所示。
五、联轴器偏差调整与计算结论表六、机泵(风机等)联轴器找中心的注意事项:1、找中心专用工具应牢固,以免因松弛而影响测量准确度;2、找中心专用工具固定在联轴器上应不影响盘车测量;3、用百分表测量时,百分表应留有足够的余量,以免因标杆顶死而出现错误数据;4、用塞尺测量时,塞尺片不多于三片,表面平滑无皱纹,插进松紧均匀,以免出现过多的误差;5、测量的位置在盘车后应一致,避免出现误差。
盘车时,注意不要盘过头或没有盘够,以免影响测量准确度;6、用百分表或塞尺测量时,都需进行复核一次。
若两次测量误差小于0.02mm,则可以结束,否则再进行第三次或更多次测量、复测。
若有两次测量结果小于误差要求,即可结束;7、找正通常是在常温下进行的,这种找正称为“冷找正”或“冷对中”,现将两轴中心线在常温下调成一条直线(冷态联轴器对中),然后根据各转轴支点处的热膨胀量大小撤去相应的厚度的垫片,以达到冷态找正的要求,为此,首先判断两轴之间的空间位置,再进行计算。
调整工作必须分成两步走:先将两转轴中心线调成一条直线,再按热膨胀量大小在支点处撤去相应厚度的垫片。
热膨胀量的估算很难准确,一般在机器运转一定时间后,(如8小时),机器各部分温度都稳定时,停机趁热检查。
七、汽轮机转子联轴器找中心的注意事项:1、检查各轴承安装位置是否正确,垫铁接触是否良好;2、空载时底部垫铁是否存在规定的预留间隙(一般为0.03-0.07mm,目的是使轴瓦轴瓦承载时各垫铁所承受的负荷均匀);3、检查油挡和汽封间隙,确信转子未接触油挡和汽封齿;4、对于放置较长时间的转子,在测量前应盘动数圈,以消除静垂弧给测量造成的误差;5、放净凝汽器内的存水,下部弹簧处于自然状态;5、百分表架装设应牢固,测量员周的百分表杆延长线应与轴心线垂直相交,测量端面的百分表杆应与端面垂直,用以消除测量误差;7、百分表杆接触的位置应光滑、平整,且百分表灵活、无卡涩;8、每次读表前,假连接销均应无憋劲现象,盘动转子的钢丝绳不应吃劲。
