实验一、MapGIS的组成及基本功能一、MAPGIS 的主要功能1.数据输入在建立数据库时，我们需要将各种类型的空间数据转换为数字数据，数据输入是GIS的关键之一。

MAPGIS 提供的数据输入有数字化仪输入、扫描矢量化输入、GPS 输入和其它数据源的直接转换。

2.数据处理输入计算机后的数据及分析、统计等生成的数据在入库、输出的过程中常常要进行数据校正、编辑、图形整饰、误差消除、坐标变换等工作。

MAPGIS 通过图形编辑子系统及投影变换、误差校正等系统来完成，下面分别介绍之。

(1) 图形编辑该系统用来编辑修改矢量结构的点、线、区域的空间位置及其图形属性、增加或删除点、线、区域边界，并适时自动校正拓扑关系。

图形编辑子系统是对图形数据库中的图形进行编辑、修改、检索、造区等，从而使输入的图形更准确、更丰富、更漂亮。

(2) 投影变换地图投影的基本问题是如何将地球表面（椭球面或圆球面）表示在地图平面上。

这种表示方法有多种，而不同的投影方法实现不同图件的需要，因此在进行图形数据处理中很可能要从一个地图投影坐标系统转换到另一个投影坐标系统，该系统就是为实现这一功能服务的，本系统共提供了20 种不同投影间的相互转换及经纬网生成功能。

通过图框生成功能可自动生成不同比例尺的标准图框。

(3) 误差校正在图件数字化输入过程中，通常的输入法有：扫描矢量化、数字化仪跟踪数字化、标准数据输入法等。

通常由于图纸变形等因素，使输入后的图形与实际图形在位置上出现偏差，个别图元经编辑、修改后可满足精度要求，但有些图元由于发生偏移，经编辑很难达到实际要求的精度，说明图形经扫描输入或数字化输入后，存在着变形或畸变。

出现变形的图形，必须经过数据校正，消除输入图形的变形，才能使之满足实际要求，该系统就是为这一目的服务的。

通过该系统即可实现图形的校正，达到实际需求。

(4) 镶嵌配准图象镶嵌配准系统是一个32 位专业图象处理软件，本系统以MSI 图象为处理对象。

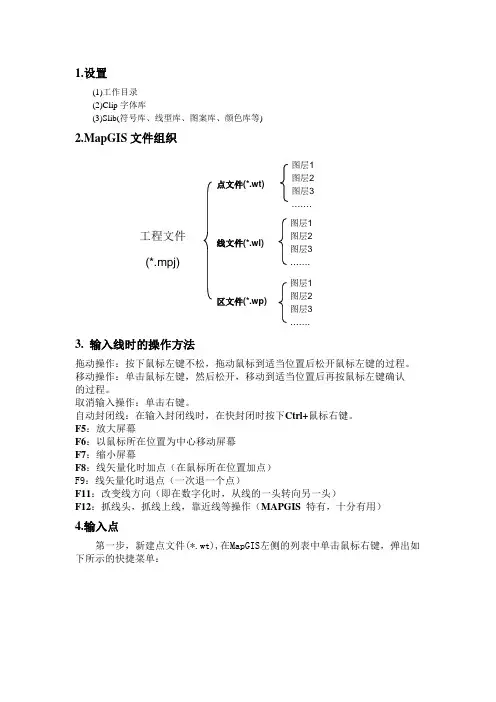

图层1 图层2 图层3 ……. 图层1 图层2 图层3 ……. 图层1 图层2 图层3 …….点文件(*.wt)线文件(*.wl)区文件(*.wp)工程文件 (*.mpj)1.设置(1)工作目录 (2)Clip 字体库(3)Slib(符号库、线型库、图案库、颜色库等)2.MapGIS 文件组织3. 输入线时的操作方法拖动操作：按下鼠标左键不松，拖动鼠标到适当位置后松开鼠标左键的过程。

移动操作：单击鼠标左键，然后松开，移动到适当位置后再按鼠标左键确认 的过程。

取消输入操作：单击右键。

自动封闭线：在输入封闭线时，在快封闭时按下Ctrl+鼠标右键。

F5：放大屏幕F6：以鼠标所在位置为中心移动屏幕 F7：缩小屏幕F8：线矢量化时加点（在鼠标所在位置加点） F9：线矢量化时退点（一次退一个点）F11：改变线方向（即在数字化时，从线的一头转向另一头）F12：抓线头，抓线上线，靠近线等操作（MAPGIS 特有，十分有用）4.输入点第一步，新建点文件(*.wt),在MapGIS 左侧的列表中单击鼠标右键，弹出如下所示的快捷菜单：选择新建点选项，弹出如下图所示的对话框：输入新文件名，设置修改路径选项后，单击创建按钮，系统会自动创建一个指定文件名的点文件。

第二步，输入点图形要素设置，单击工具栏中的，区分输入的是点注释还是点图元，并赋于不同的参数，进行点的输入。

输入点的基本对话框如下图所示：设置完成后，借助鼠标完成点要素的输入。

第三步，点编辑，这里主要借助点编辑工具栏实现，如下图所示：5.输入线第一步，输入线文件设置第一步，新建线文件(*.wl),在MapGIS左侧的列表中单击鼠标右键，选择新建线文件，弹出如下图所示的对话框：输入新文件名，设置修改路径选项后，单击创建按钮，系统会自动创建一个指定文件名的线文件。

第二步，输入区图形要素设置，单击工具栏中的，区分输入的是点注释还是点图元，并赋于不同的参数，进行线的输入。

实验一、MapGIS的组成及基本功能一、MAPGIS 的主要功能1.数据输入在建立数据库时，我们需要将各种类型的空间数据转换为数字数据，数据输入是GIS的关键之一。

MAPGIS 提供的数据输入有数字化仪输入、扫描矢量化输入、GPS 输入和其它数据源的直接转换。

2.数据处理输入计算机后的数据及分析、统计等生成的数据在入库、输出的过程中常常要进行数据校正、编辑、图形整饰、误差消除、坐标变换等工作。

MAPGIS 通过图形编辑子系统及投影变换、误差校正等系统来完成，下面分别介绍之。

(1) 图形编辑该系统用来编辑修改矢量结构的点、线、区域的空间位置及其图形属性、增加或删除点、线、区域边界，并适时自动校正拓扑关系。

图形编辑子系统是对图形数据库中的图形进行编辑、修改、检索、造区等，从而使输入的图形更准确、更丰富、更漂亮。

(2) 投影变换地图投影的基本问题是如何将地球表面（椭球面或圆球面）表示在地图平面上。

这种表示方法有多种，而不同的投影方法实现不同图件的需要，因此在进行图形数据处理中很可能要从一个地图投影坐标系统转换到另一个投影坐标系统，该系统就是为实现这一功能服务的，本系统共提供了20 种不同投影间的相互转换及经纬网生成功能。

通过图框生成功能可自动生成不同比例尺的标准图框。

(3) 误差校正在图件数字化输入过程中，通常的输入法有：扫描矢量化、数字化仪跟踪数字化、标准数据输入法等。

通常由于图纸变形等因素，使输入后的图形与实际图形在位置上出现偏差，个别图元经编辑、修改后可满足精度要求，但有些图元由于发生偏移，经编辑很难达到实际要求的精度，说明图形经扫描输入或数字化输入后，存在着变形或畸变。

出现变形的图形，必须经过数据校正，消除输入图形的变形，才能使之满足实际要求，该系统就是为这一目的服务的。

通过该系统即可实现图形的校正，达到实际需求。

(4) 镶嵌配准图象镶嵌配准系统是一个32 位专业图象处理软件，本系统以MSI 图象为处理对象。

Mapgis制图流程第一讲Cass或CAD中现状图的矢量化1、图片校正首先在CAD中插入需要校正的图片，选中，输入“align”命令，回车。

在图片上找两个点，输入正确坐标值。

再双击滚轮或输入“z空格e”,出现校正后图片，如下2、建立好所有地类的图层，全部保持封闭矢量化时建立好所有地类的图层，全部保持封闭，对于线状地物（单线的，在其特性的“厚度和标高”栏里，分别输入“地类”和“宽度”；双线的，保持封闭就行了）。

3、村名和地类代码矢量化完之后，输入各村名和地类代码，对于“村名”和“地类代码”，都可单独建立图层，也可对应放到村界和地类代码图层中。

4、错误检查检查是否闭合，用“检查悬挂点”程序进行：在命令栏里输入“appload”，点进悬挂点程序，输入jcxg，再回车。

若有悬挂存在时，选中对象，可看出土层中多一层（dan），点击对象的特性栏，圆点个数为悬挂点，可逐一进行修改。

修改完之后，应删除图层中的dan层。

5、保存格式把矢量化好的图保存为dxf文件。

6、文件转换打开图形编辑中的文件转换界面，如下：点击“I输入”中的“装入DXF”，选择要打开的文件提示“选择不转出的层”，把不需要转出的层选中，安OK即可再在“F文件”中换名存点和线。

保存到你建的新文件夹中。

当然这里涉及到需要校正的问题。

有2种方法：CAD中校正（不做介绍）和Mapgis中校正。

下面将会提到。

7、工艺流程第二讲Mapgis误差校正1、CAD和Mapgis坐标值位数关系一般情况下CAD中X坐标为8位，Y坐标为7位，而对应的Mapgis中X为6位，Y为5位数。

2、功能用途更进一步减小图形文件的变形，提高精度。

3、功能操作步骤如果第一讲没在CAD中校正，则打开“实用服务”中的“误差校正”界面，如下：打开你所要校正的线文件，在选中移动窗口移动到你觉得合适的位置。

然后点击“控制点”中的“控制点参数设置”，如图按“确定”。

再在“控制点”中点击“E选择采集文件“，界面如下按“确定“即可。

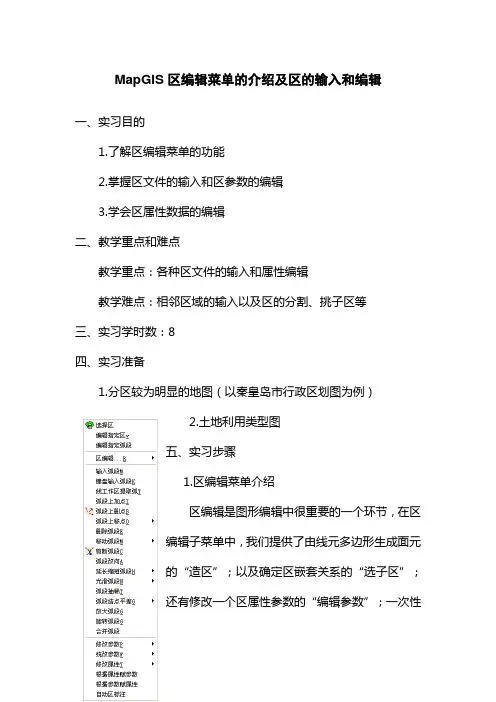

MapGIS区编辑菜单的介绍及区的输入和编辑一、实习目的1.了解区编辑菜单的功能2.掌握区文件的输入和区参数的编辑3.学会区属性数据的编辑二、教学重点和难点教学重点：各种区文件的输入和属性编辑教学难点：相邻区域的输入以及区的分割、挑子区等三、实习学时数：8四、实习准备1.分区较为明显的地图（以秦皇岛市行政区划图为例）2.土地利用类型图五、实习步骤1.区编辑菜单介绍区编辑是图形编辑中很重要的一个环节，在区编辑子菜单中，我们提供了由线元多边形生成面元的“造区”；以及确定区嵌套关系的“选子区”；还有修改一个区属性参数的“编辑参数”；一次性修改工作区所有相同属性区的“统改参数”以及“删除”区等功能。

区编辑的菜单如下图所示。

选择区：MAPGIS提供了两种选择区的方式，一是用鼠标左键点击要选择的区的任意地方，则该区闪烁，表明处于被选中状态；否则，区不闪烁则没有被选中。

如果要捕获的区域有重叠压盖的情况，系统将会将重叠的区域逐个闪烁显示，并让您选择要捕获的是哪个区。

方式二是用一拖动操作在当前窗口中产生一个矩形框，凡落在矩形内的图形就是被选中的区域。

放开鼠标左键，如果捕获成功，则选中的一组区变成闪烁显示。

编辑指定区：用户输入将要编辑的区的号码，编辑器将此区黄色加亮，然后用户可再进入其他区编辑功能，可对该区进行编辑；例如：在图形输出过程中，输出系统报告出错图元的图元号，利用此功能将出错图元定位，便可对出错图元进行修改。

区编辑：区编辑下一级子菜单中包括输入区、挑子区、删除区、合并区、分割区、复制区、阵列复制区、区镜像、自相交检查、查组成区的弧段、查组成结点信息和图形造区等，如图所示。

其功能分别为:输入区：用来在屏幕上，以选择的方式构造多边形(面元)。

区的生成有两种方式，一种是经“拓扑处理”自动生成区，称之为自动化方式。

另一种是在“编辑子系统”中，用光标选择生成区，我们称之为“手工方式”。

我们这里的造区就是“手工方式”。

第五章图形输入编辑通过前面章节内容的学习，我们已经完成了数据采集的前期工作，即完成原始栅格地图的校正工作。

本章将在校正后的地图上识别地图，判读地图，并进行矢量化。

我们从文档、地图、图层的层次讲解数据的结构，同时介绍各类要素的输入编辑操作，图层以及图元的基本操作，最后介绍一下图例文件的作用以及相关操作。

通过本章的学习，能够正确把握一幅地图文档的数据组织，熟练通用编辑的基本操作过程，学会生成图例文件以及理解图例文件的作用。

5.1 数据组织在MapGIS Studio中，数据是按照树状结构进行组织的。

一个应用程序中只能当前只能打开一个文档，若在已有文档存在的情况下，打开另一个文档则第一个文档自动关闭；一个文档中可以建立若干个地图；一个地图可以加载若干个图层，图层是最基本的数据组织单位。

其组织结构图图所示。

图5.1 文档组织结构图在实际操作中，可以出现如图5.2所示。

图5.2 文档管理界面5.1.1基本概念●地图文档：地图文档是地图的一种数据的综合表现和管理形式，存储了组成地图的各种制图元素，包括标题、指北针、图例、比例尺、专题图、布局、数据窗体、图层等，但图层只是作为地理数据的一种引用，指向位于本地或者网络数据库中的地理数据集，并不存储地理数据；●排版、布局：为用户最后出版地图的版面控制提供功能和方法；●排版框：排版框用以把出版时需要的各种制图元素和版面有机的结合起来，一个排版框绑定一个元素；●地图：用户感兴趣的一些对地理数据引用构成的图层的集合。

地图的主要作用是集中的管理这些独立的图层，为用户归纳，综合分析地理数据等提供手段；●图层：图层是对一类具有相似特性的地理数据的引用;●组图层：把用户感兴趣的一组特定图层集合在一起，集中管理；●要素层：用以对地理数据库中要素类的引用形成的图层的管理；●符号化（规则化）：对要素层中的要素指定规则，按特定规则显示和分析提供支持；●地图环境：每一个Map都有一个地图环境，描述与Map相关的一些环境信息，如图例表示、比例尺表示、指北针表示等；●制图元素：构成地图环境的一些元素，包括图例元素、比例尺元素、指北针元素等；●弧段：几何空间中的坐标点序列，包括折线、圆、椭圆、弧、矩形、样条、贝塞尔等；●点：几何空间中单一坐标点；点分为“一般点”、“实结点”、“虚结点”；●几何实体：地理对象的外观特征或可视化形状。

一、如何将mapgis的图形插到word、excel、PowerPoint 中首先点取mapgis菜单“其他-＞OLE拷贝”，接着打开word，点取“粘贴”。

Mapgis数据就复制到word文档里。

二、字格式使用空心字时，字体采用相应字体编号的负数。

如：-3表示黑体空心字。

文字注释上下标输入方法MapGIS中输入字符串时，上下标输入方法：字符串属点类对象，用点类输入方式的注释输入。

上标输入方法：输入字符串中，#+之后的字符串为上标字符串。

例：输入文本框中输入：“ABCD#+12WE”，注释表现为：ABCD12WE下标输入方法：输入字符串中，#-之后的字符串为下标字符串。

例：输入文本框中输入：“ABCD#-WERT”，注释表现为：ABCD WERT若要在输入完上、下标后恢复原文本大小，加#=即可：例：输入文本框中输入：“ABCD#-WE#=RT”，注释表现为：ABCD WE RT输入文本框中输入：“ABCD#-WE#+RT#=EFG”，注释表现为：ABCD WE RT EFG例：输入文本框中输入：“ABCD#+WE#=RT”，注释表现为：ABCD WE RT MapGIS中分数式的输入方法：分数式输入方法：输入字符串中，/分子/分母/例：输入文本框中输入：“/ABCD/EFGHL/”，注释表现为：ABCD EFGHLγδ∈等希腊字母之类的非英文字符输入：可先在Word中通过插入符号，将其生成在Word文档中，再将其通过剪切和粘贴操作转入MapGIS的文字串输入中。

三、翻转图形在Mapgis中的其它下面整图变换中比例参数的X比例中输入法-1或Y比例中输入-1后确定。

四、mapgis中坐标单位的问题MAPGIS中的数据是1：1的比例尺（即与实际地物等大），米的坐标单位.而按图幅输出时，实际地物是缩小了一个比例尺的倍数画到图纸上的，为了方便读取图纸坐标，图纸坐标的坐标单位一般是毫米，所以要得到真实坐标,必须乘以比例尺的倍数来得到1：1的比例尺，再除以1000将毫米转换为米。

MAPGIS点编辑菜单介绍与点的输入及编辑一、实习目的1.了解MapGIS点编辑菜单的功能2.学会点的输入和参数的编辑3.掌握点属性的编辑二、教学重点和难点教学重点：点（包括注释、图元、版面、图像等）的输入和编辑教学难点：点的编辑三、实习学时数：4四、实习准备1.含有丰富点名称的栅格地图（以秦皇岛市地图为例）2.含有丰富点图元的栅格地图（以1：1万地形图为例）五、实验步骤1.点编辑菜单的介绍利用点编辑，我们可以修改点元图形的空间数据，它包括增删点，改变点的空间位置。

在以下的“输入子图”、“输入注释”、“输入圆”、“输入弧”、“输入版面”、“插入图象”等六个增加新的点图元的功能中，每个功能都有“使用缺省参数”和“不使用缺省参数”两种选择。

如果您选择“使用确省参数”，那么您所输入的点图元的参数都为缺省参数。

如果您选择“不使用缺省参数”，那么您每次输入完一个点图元后就要输入这个点图元的参数。

点编辑的菜单如下图所示。

选择点：MAPGIS提供了两种捕获点图元的方式，一种方式为移动光标指向要捕获的注释、子图等点图元，按下鼠标左键，若该点闪烁，表明处于被选中状态。

如果要捕获的点有重叠压盖的情况，系统会将重叠的点逐个加亮显示，并让您选择要捕获的是哪个点。

第二种方式是捕获多个图元时，移动光标开一个窗口，用这个窗口包围住要捕获的图元的控制点，如果捕获成功，则捕获到的图元变成亮黄色显示或从屏幕上消失掉，如果不成功则不会出现这些现象。

编辑捕获时一次可以捕获不止一个的图元，对捕获到的各个图元依次进行编辑。

编辑指定图元：编辑指定的点图元是用户输入将要编辑的点号，编辑器将此点黄色加亮，然后用户可再进入其他点编辑功能，对该点进行编辑。

例如：在图形输出过程中，输出系统报告出错图元的图元号，利用此功能将出错图元定位，便可对出错图元进行修改。

输入点图元：点图元有六种类型，即注释、子图、圆、弧、图像、版面，如图所示。

每一种图元对应着几种相应的输入方式，当选择图元类型时，系统会自动显示图元的输入方式。

第一章 MAPGIS基础知识1．1、MAPGIS基本概念。

用户坐标系：是用户处理自己的图形所采用的坐标系。

设备坐标系：是图形设备的坐标系。

数字化仪的原点一般在中心，笔绘图仪以步距为单位，以中心或某一角为原点。

地图：是按一定的数学法则和特有的符号系统及制图综合原则将地球表面的各种自然和社会经济现象缩小表示在平面上的图形，它反映制图现象的空间分布、组合、联系及在时空方面的变化和发展。

窗口：是用户坐标系中的一个矩形区域。

用户可以改变这个矩形的大小、或移动位置来选择所要观察的图形。

窗口就象照相机的取景框，当我们瞄准不同的地方，就选取了不同的景物。

离景物越远框内包括的景物越多而成像就小；当我们靠近它，所包括的景物越少，成像越大。

利用窗口技术，我们可以有选择的考察图形的某一部分，观察图形的细致部分或全局。

视区：是设备坐标系中的矩形区域，它是图形在设备上的显示区。

可视区是在一定高程和一个或多个视点内，通过计算所得到的一个或多个视点的可见区域。

图层：是用户按照一定的需要或标准把某些相关的物体组合在一起，我们称之为图层。

如地理图中水系构成一个图层，铁路构成一个图层等。

我们可以把一个图层理解为一张透明薄膜，每一层上的物体在同一张薄膜上。

一张图就是由若干层薄膜叠置而成的，图形分层有利于提高检索和显示速度。

靶区：是屏幕上用来捕获被编辑物体(图形)的矩形区域,它由用户在屏幕上形成。

控制点：控制点是指已知平面位置和地表高程的点，它在图形处理中能够控制图形形状，反映图形位置。

点元：点元是点图元的简称，有时也简称点，所谓点元是指由一个控制点决定其位置的有确定形状的图形单元。

它包括字、字符串、子图、圆、弧、直线段等几种类型。

它与“线上加点”中的点概念不同。

弧段：弧段是一系列有规则的，顺序的点的集合,用它们可以构成区域的轮廓线。

它与曲线是两个不同的概念，前者属于面元，后者属于线元。

区/区域：区/区域是由同一方向或首尾相连的弧段组成的封闭图形。

第一章 MAPGIS基础知识1．1、MAPGIS基本概念。

用户坐标系：是用户处理自己的图形所采用的坐标系。

设备坐标系：是图形设备的坐标系。

数字化仪的原点一般在中心，笔绘图仪以步距为单位，以中心或某一角为原点。

地图：是按一定的数学法则和特有的符号系统及制图综合原则将地球表面的各种自然和社会经济现象缩小表示在平面上的图形，它反映制图现象的空间分布、组合、联系及在时空方面的变化和发展。

窗口：是用户坐标系中的一个矩形区域。

用户可以改变这个矩形的大小、或移动位置来选择所要观察的图形。

窗口就象照相机的取景框，当我们瞄准不同的地方，就选取了不同的景物。

离景物越远框内包括的景物越多而成像就小；当我们靠近它，所包括的景物越少，成像越大。

利用窗口技术，我们可以有选择的考察图形的某一部分，观察图形的细致部分或全局。

视区：是设备坐标系中的矩形区域，它是图形在设备上的显示区。

可视区是在一定高程和一个或多个视点内，通过计算所得到的一个或多个视点的可见区域。

图层：是用户按照一定的需要或标准把某些相关的物体组合在一起，我们称之为图层。

如地理图中水系构成一个图层，铁路构成一个图层等。

我们可以把一个图层理解为一张透明薄膜，每一层上的物体在同一张薄膜上。

一张图就是由若干层薄膜叠置而成的，图形分层有利于提高检索和显示速度。

靶区：是屏幕上用来捕获被编辑物体(图形)的矩形区域,它由用户在屏幕上形成。

控制点：控制点是指已知平面位置和地表高程的点，它在图形处理中能够控制图形形状，反映图形位置。

点元：点元是点图元的简称，有时也简称点，所谓点元是指由一个控制点决定其位置的有确定形状的图形单元。

它包括字、字符串、子图、圆、弧、直线段等几种类型。

它与“线上加点”中的点概念不同。

弧段：弧段是一系列有规则的，顺序的点的集合,用它们可以构成区域的轮廓线。

它与曲线是两个不同的概念，前者属于面元，后者属于线元。

区/区域：区/区域是由同一方向或首尾相连的弧段组成的封闭图形。

No1 MAPGIS绘图步骤1、扫描图件；2、建立工作目录；3、矢量化图；4、建立工程和文件；5、建立标准图框；6、图件位移；7、误差校正；8、造区配色9、图例和责任表10、打印、必要时包括图形裁剪、数据转换、图形缩放、系统库编辑、图例关联等No2 图形处理—输入编辑一、输入编辑步骤主要步骤1、将图件进行扫描将图件进行扫描成灰度、或彩色、或二值。

** 若为*.JPG图则要在Photoshop中将*JPG水平，然后存为*.tiff图。

2、建立相应的工作目录，即建立自已的工作文件夹。

如mapgis学习。

3、将扫描的图像（*.tiff图）拷入到工作文件夹中。

4、将系统库（相当于\mapgis65\slib文件夹）拷到或关系到工作文件夹中。

5、进行读图分析，看分几层。

如水系层（河流、水库、泉等），交通层（铁路、公路、小路、航空线等），断层层（各种断层），地层层（地层界线，地层区，地层注记等），矿产层（各种矿产符号及注解等）。

6、进行系统设置。

单击主菜单右下侧的按扭，弹出“MAPGIS环境设置”如下对话框：单击，将新建的工作文件夹设为工作目录。

单击，将新建的工作文件夹中的slib(色库)目录设为系统库目录。

系统临时目录可以不变化，保持原来的。

矢量字库目录对应CLIB。

7、装入光栅文件。

Mapgis65—图形处理—输入编辑——文件—打开工程或文件（或单击打开工程或文件快捷按钮）--弹出对话框—在文件类型中选“MAPGIS图像文件”，选中要装入的光栅文件—打开。

在工作区域中单击，按快捷工具更新窗口，也可单击右键，选“更新窗口”。

会发现图已装入。

8、编辑层名词典。

单击“图层”菜单—选最下面的，弹出“修改图层名称”对话框。

如右图。

分别选中相应的图层，如0,1,等等，在“当前层名”中输入相应的层名称。

在输入层名时，会有输不进的现象，此时，应拖动鼠标将“当前层名”文本框中从左到右进行选中，然后进行输入就可以了。

9、输入线操作输入线时的操作方法拖动操作：按下鼠标左键不松，拖动鼠标到适当位置后松开鼠标左键的过程。

1、字体的高宽比：字体的缺省高宽为MAPGIS的缺省的参数。

2、字体放大倍数：输出表格中的字的大小在设定的参数下的放大倍数，如3*3变成6*6.3、每页行数：输出时每页的行数，用户可以根据纸张的大小决定其大小。

4、每行高度：输出时单行的高度。

5、页的左右上下边距：该项为页面的设置。

6、表格空余处理：当输出记录不足一页时，如果选择了添满这一项，系统将添满整页，否则不填。

属性处理：1、线状地物及零星地物是否填写自己的编号：在输出表格时填写线状地物及零星地物的线号或者点号。

1、相同地类权属性质和单位所属图斑号的点、线合并。

在输出时对一个图斑中的点线进行同类合并，如一个图斑中有两条小路，则统计时将对其汇总，而不单独进行统计。

2、图斑属性中的田坎系数在表中生成。

3、零星地物，线状地物及田坎在作为一个图斑输出。

4、在图斑的属性中填写净面积。

在按确定后，系统回自动将净面积写到资源现状中去，也可作为属性输出。

上图中，属性处理在保存数据时才有用。

以下外单位面积汇总、（单位）土地面积汇总、（国有、集体）土地面积汇总见上。

2、土地统计台帐的输出：土地统计台帐的输出的具体操作可见上面的按权属输出。

初始统计台帐：统计一村为单位的台帐数据。

变更统计台帐：进行变更统计台帐时，需要有当年的资源动态数据和资源现状。

动态资源的生成见数据处理部分的资源现状处理部分。

3、土地统计簿：乡土地统计簿一和县土地统计簿一、三的输出见上面的输出。

乡土地统计簿一和县土地统计簿二的输出要求有多个年份的资源现状文件，例如要输出1999年至2001年的统计簿，就需要有这中间三年的资源现状文件。

4、综合表格：4．6．7、境界输出如下图示：选择该菜单后弹出如图对话框，用户可以选择要生成的境界的类型：乡界、村界或县界。

设置生成的线文件的参数等，就可以进行。

参数：用户可以在此设置系统的输出参数，即点、线的参数，具体操作见第一章。

注：系统在处理时，是通过判断所打开的文件中是否有行政代码来判断可否生成境界，并不要求要哪个具体的文件。

键盘输入点坐标一、打开要输入的文件；二、打开线编辑→输入线→键盘输入线→依次输入各点坐标（X，Y）；注意：（1）要形成闭合线必须将第一个点输入两次，例如，1→2→3→4→5→6→1，既形成闭合六边形；（2）采集的点坐标为比例尺1：1000的坐标值，在输入图件中要按比例尺进行缩放。

批处理输入点坐标一、打开MAPGIS输入点，保存一个点文件；二、打开文件转换→装入点文件→右键复位显示；三、打开输出→输出MAPGIS明码格式→确定→保存一个明码文件（*.wal）；四、打开记事本→打开明码文件→将明码文件坐标点及值按照明码文件格式转换为实际输入点数及坐标值（展点文件）→保存文件；五、打开文件转换→打开输入→装入MAPGIS明码文件→打开明码文件→右键复位显示；六、将转换文件添加到图上→保存。

批处理输入线文件一、编辑点坐标，各点用“，”号分开；二、打开MAPGIS，输入一条线，保存一个线文件；三、打开文件转换→装入线文件→右键复位显示；四、打开输入→输入MAPGIS明码格式→确定→保存一个明码文件（*.wal）；五、打开记事本→打开明码文件→将明码文件坐标点及坐标值替换为实际输入点数及实际坐标值（展点文件）→保存文件；六、打开文件转换→打开输入→装入MAPGIS明码文件→打开明码文件→右键复位显示；七、将转换文件添加到图上→保存。

图形转换一、将MAPGIS图转换为CAD图：打开文件转换→装入点、线、面文件→输出→打开全图形方式输入DXF→保存；二、将CAD图转换为MAPGIS图：打开文件转换→装入点、线、面文件→输入→转入DXF。

误差校正一、制作标准图框为理论值；二、将实际图（需要校正图件）中图框及网格另存为一个线文件为实际值；三、打开理论值、实际值和校正图；四、打开控制点→设置控制点参数→采集数据值类型：实际值（其他默认）→确定；五、打开控制点→选择采集文件→实际值文件（点、线、面）；六、选择1：1文件成实际值图框；七、打开控制点→添加校正控制点→新建控制点文件信息；八、先在实际图框中选择控制点，选择方式是：从左→右，再从上→下，并自动生成控制点序号；九、打开控制点→设置控制点参数→采集数据值类型：理论值（其他默认）；十、打开控制点→选择采集文件→理论值文件；十一、选择1：1文件还原为理论值图框；十二、打开控制点→添加校正控制点→依实际值顺序号依次选择理论值控制点（与实际值对应）（键盘输入个理论值控制点序号）。
