第五章线路作业第一节线路施工作业安全措施一、线路施工负责人营业线施工是指影响营业线设备稳定、使用和行车安全的各种施工,分为施工作业和维修作业。
施工作业必须纳入月度施工计划,并在车站办理封锁或慢行手续。
施工作业主要包括:1.线路及站场设备技术改造,增建双线、新线引入、电气化改造等施工。
2.跨越或穿越线路、站场的桥梁、人行过道、管道、渡槽和电力线路、通信线路、油气管线等设施的施工。
3.在铁路线路安全保护区内进行影响限界、路基稳定的各种施工及爆破作业。
4。
线路大、中修,路基、桥隧大修。
维修作业是指作业前后不改变行车速度的营业线施工。
维修作业应纳入维修天窗计划,并在车站办理相关登记手续。
天窗分为施工天窗和维修天窗。
线桥大、中修及大型机械作业的施工天窗不应少于180min。
维修天窗原则上应安排在昼间,并满足作业轨温条件,根据维修作业合理安排。
多个单位综合利用天窗在同一区间作业时,必须提前确定施工主体单位、明确施工负责人,并制定确保行车和人身安全的措施。
在营业线施工,施工单位必须与工务设备管理单位签订施工安全协议。
工务设备管理单位应派安全监护人员对施工单位的施工作业进行全过程监督,发现质量不合格及施工安全隐患时应责令施工单位立即纠正,填发“施工安全整改通知书”;发现危及行车安全时,必须果断采取限速或封锁线路措施,并责令其停工,填发“营业线施工停工通知书”。
进行线路、桥隧等设备施工时,应根据工作内容和影响行车安全的程度,按下列规定指定专人担任施工负责人:1.影响路基稳定的开挖路基、建筑物基坑,整治路基病害,加固或改建桥隧建筑物,拆铺便线(桥)和临时架空结构,更换或铺设防水层,整修隧道衬砌等较复杂的大型施工,由段级领导担任。
2.需办理封锁手续,设置移动停车信号防护,线路开通后需限制列车速度的施工,由职务不低于车间主任的人员担任。
3.需办理封锁手续,设置移动停车信号防护,线路开通后不限制列车速度的施工,由职务不低于工长的人员担任。
铁路线路工起道作业指导书一、劳动组织及机具材料1、劳动组织除施工防护外,起道作业共计需要3人。
2、机具材料(表1—4)二、作业程序先起基准股,再用道尺找平另一股。
1、准备作业(1)确定基准股、校对道尺:看道指挥者校对道尺,确定基准股;直线为水平高的一股,曲线为下股;单开道岔为外直股。
(2)检查划撬,划起道范围(低接头、拱腰、暗坑、空吊板及瞒塘等)。
(3)拆除轨下调高垫板,更换失效大胶垫和轨枕扣件。
(4)打浮离钉或拧紧轨枕扣件,消除暗坑、空吊板。
2、基本作业(1)起基准股:指挥者俯身在基准股钢轨上,在前进方向距起道机20~30m往回看,根据轨头下颚水平线高低情况指挥起道。
起道机:一般放在钢轨里口,曲线上股放在钢轨外口,接头放在轨缝下。
绝缘接头及焊缝处禁止放置起道机。
①全起全捣:钢轨接头起一次,混凝土枕地段每隔4~6根枕起一次,木枕地段每隔6~8根枕起一次,并依次向前顺序起道。
①重起全捣或重起重捣:陡坑在坑底起一次,漫坑按长度增加起道次数,齐平坑底。
砸撬:木枕打外口轨下枕底,接头(焊缝)和混凝土枕砸撬要打两面镐。
砸撬时,串好打实,禁打顶门塞。
接头或焊缝两根轨枕同时砸撬。
(2)起对面股:用道尺对水平,起道找平另一股。
找平曲线上股时,要考虑设计超高。
起道机应与起基准股时放置位置相同,道尺尽可能靠近起道机。
(3)划轻重撬:看道人根据看道情况,在钢轨低接头、暗坑、空吊板等处划轻重捣固符号。
单开道岔起道以道岔(包括道岔前后100m范围)外直股为基准股,以岔首和辙叉的高程为基点,从尖轨前接头向辙叉进行起道。
起道时,一般按转辙部分、连接部分和辙叉部分及岔后长枕四段起道。
先起基准股,然后对水平,整治道岔各部位不平顺。
在转辙部分起道,应注意轨面与转辙机械的高差不应过大,必要时联系电务配合。
在连接部分起道时,起道机放在导曲股。
在辙叉部分起道时,直、曲股应同时起平,保证可动心轨辙叉在一个平面上,并做好道岔前后及道岔曲股顺坡。
线路起道作业在线路综合维修中,如线路状态较好,质量基本稳定,可采取重点起道。
如线路坑洼较多,积累的下沉量较大,应有计划地适当地全面起道。
全面起道时,应结合线路坡度和变坡点的情况,合理地确定起道地段的延长和起道量。
木枕地段,在综合维修中,全面或重点起道时,应全面进行捣固。
在经常保养和临时补修中,可采取重点起道和重点捣固。
每次起道长度,应根据列车间隔时分确定,要求在列车到来前,能完成起道地段的捣固和顺撬。
(一)作业范围1.整正轨道的水平、三角坑及纵向高低。
2.线路偏低需抬高线路以及周期性维修全起、全捣,增加道床厚度。
3.调整线路纵断面,应进行起道作业。
(二)作业条件1.起道量在40mm以下时,区间设置作业标防护。
2.起道量为40~100mm时,用减速信号防护,放行列车或单机时限速不超过每小时25km。
限速列车的时间、次数、速度由施工单位决定。
3.起道高度超过100mm时,设置停车信号防护,放行列车或单机时限速不超过每小时15~25km。
限速列车的时间、次数、速度由施工单位根据具体情况决定。
4.限速放行列车或单机时,起道顺坡应不小于200倍,轨枕下道碴应串实,轨枕盒内及枕头道碴应不小于三分之一;不减速放行列车时,临时起道顺坡不小于200倍,收工时不小于400倍,轨枕下道碴捣固密实,轨枕盒内及枕头道碴按规定执行。
5.无缝线路与轨温有关的起道作业应按照规定办理。
普通线路25m钢轨地段,如在轨温超过30℃条件下起道作业,应实现在轨温25℃左右时,松动接头螺栓,适当放散钢轨温度应力,或将接头螺栓扭力矩调整为300~400N·m。
6.成段起道,大部分起道量超过40mm时,应用水准仪测量调整纵断面,按水平标桩起道。
7.起道地段应有足够的道碴。
(三)作业技术标准1.两股钢轨应处于同一水平,无明显小坑。
2.在异常6.25m距离以内的水平误差变化量,即三角坑符合的容许规定。
水平变化率(含超高)最大不得大于2‰。
工务线路起道作业指导书目次1 作业条件 (2)2 人员要求 (2)3 作业料具 (2)4 配合要求 (2)5 安全风险构成 (3)6 防护要求(按规定设置防护) (3)7 作业程序 (4)8 质量标准 (6)9 作业流程图 (6)1 作业条件1.1天窗点内线路起道作业1.2天窗点外准备机具材料、点前工作量调查、划撬,点后道床恢复及次日工作量调查。
1.3作业时间单线不得少于90分钟,双线不得少于120分钟。
2 人员要求2.1岗位要求施工负责人由班长及以上人员担任,作业人员经段级单位培训并考试合格的人员担任。
2.2人员配置施工负责人1人。
防护人员:防护人员4人(驻站防护1人、工地防护1人、关门防护2人) 成员不少于5人(根据当日工作量及班组人员情况可适当增加人员)。
3 作业料具起拨道器,小型捣固机、扳手、捣镐、拉碴扒、小车、土箕、道尺、轨温计、三齿扒、照明灯具(夜间或隧道)、油漆、毛笔、石笔、信号旗、响墩等。
4 配合要求车务段、电务段、供电段(电气化区段起道量超过40mm)。
5 安全风险构成5.1违章施工作业风险5.1.1 点外违规使用机具。
5.1.2 机具摆放超限。
5.1.3 起道量超标或起道顺坡不足,影响行车平稳性,严重的造成行车事故。
5.1.4 作业时,在无缝线路地段没有执行“维修作业半日一清,临时补修作业一撬一清”和“作业前、作业中、作业后测量轨温”制度或超温作业易造成胀轨跑道。
5.1.5 来车时起道机及其他工机具未撤除限界以外,易造成行车事故。
5.1.6 电气化区段起道量超过规定限值时,没有通知供电部门配合,易造成行车事故。
5.1.7 收工后没有清理工机具,造成工机具遗留在作业地段,且没有撤出限界以外,易造成行车事故。
5.2 从业人员伤害风险5.2.1 人工抬运机具磕碰易造成伤害。
5.2.2 防护不规范或无效防护,易造成人身及行车事故。
5.2.3 机具噪音影响听力,易造成行车及人身事故。
6 防护要求(按规定设置防护)6.1线路区间作业设置驻站联络员1人,工地防护1人,关门防护2人(中间联络防护根据实际设置)。

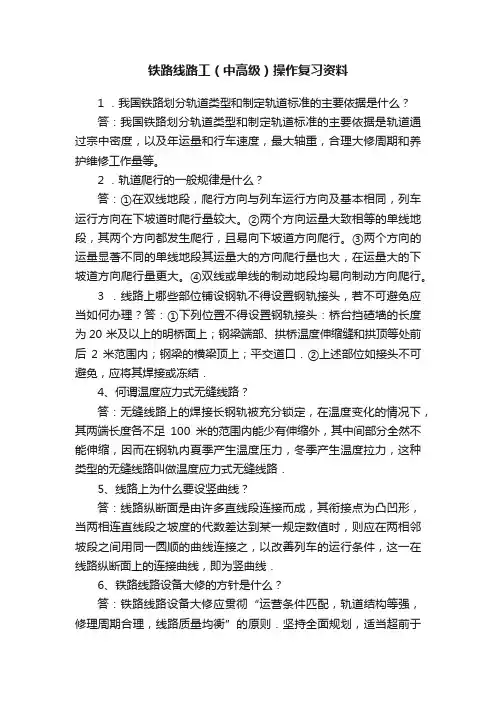

铁路线路工(中高级)操作复习资料1 .我国铁路划分轨道类型和制定轨道标准的主要依据是什么?答:我国铁路划分轨道类型和制定轨道标准的主要依据是轨道通过宗中密度,以及年运量和行车速度,最大轴重,合理大修周期和养护维修工作量等。
2 .轨道爬行的一般规律是什么?答:①在双线地段,爬行方向与列车运行方向及基本相同,列车运行方向在下坡道时爬行量较大。
②两个方向运量大致相等的单线地段,其两个方向都发生爬行,且易向下坡道方向爬行。
③两个方向的运量显著不同的单线地段其运量大的方向爬行量也大,在运量大的下坡道方向爬行量更大。
④双线或单线的制动地段均易向制动方向爬行。
3 .线路上哪些部位铺设钢轨不得设置钢轨接头,若不可避免应当如何办理?答:①下列位置不得设置钢轨接头:桥台挡碴墙的长度为20 米及以上的明桥面上;钢梁端部、拱桥温度伸缩缝和拱顶等处前后2 米范围内;钢梁的横梁顶上;平交道口.②上述部位如接头不可避免,应将其焊接或冻结.4、何谓温度应力式无缝线路?答:无缝线路上的焊接长钢轨被充分锁定,在温度变化的情况下,其两端长度各不足100米的范围内能少有伸缩外,其中间部分全然不能伸缩,因而在钢轨内夏季产生温度压力,冬季产生温度拉力,这种类型的无缝线路叫做温度应力式无缝线路.5、线路上为什么要设竖曲线?答:线路纵断面是由许多直线段连接而成,其衔接点为凸凹形,当两相连直线段之坡度的代数差达到某一规定数值时,则应在两相邻坡段之间用同一圆顺的曲线连接之,以改善列车的运行条件,这一在线路纵断面上的连接曲线,即为竖曲线.6、铁路线路设备大修的方针是什么?答:铁路线路设备大修应贯彻“运营条件匹配,轨道结构等强,修理周期合理,线路质量均衡”的原则.坚持全面规划,适当超前于需要的方针.安排线路大修计划和施工顺序时,必须整区段配套进行,并尽可能采用无缝线路.7 .试述提高侧向过岔速度的途径是什么?答:①采用大号码道岔增大曲线半径.②直向和侧向行车密度和速度相近时,可采用对称道岔,道岔号相同时,导曲线半径可增大一些.③采用曲线型尖轨和曲线辙叉,以增大导曲线半径.④适当增加直线尖轨长度.⑤适当选择护轨和翼轨缓冲段,减少冲击角.⑥加强道岔养护维修.8 .试述提高直向过岔速度的途径是什么?答:①采用可动心轨道岔,消灭有害空间,保证行车安全平稳.②采用整铸高锰辙叉,对翼轨堆焊加高.③对尖轨、其本轨心轨及翼轨淬火,以增强耐磨性.④严格控制直向轨距变化,减小尖轨尖端和跟端轨距加宽值.⑤采用特种断面尖轨.⑥适当加长翼轨和护轨的缓冲段及减小其冲击角.⑦减小有害空间段冲击角,相应增加翼轨耐磨性.⑧加强道岔养护维修.9 .无缝线路的应力调整是什么意思及与应力放散有什么不同?答:①锁定轨温在整段长轨条的全长上应均匀一致,它也表示温度力的分布均匀一致.如通过位移观测桩的观测,或轨长标定的观测,发现其不一致,则应进行应力调整,使之均匀一致.②一段无缝线路的长轨条,其锁定轨温从整体上并无变异,但局部有高有低,在此情况下方可用调整的方法使之均匀;而应力放散则与调整不同,它是一段长轨条的锁定轨温,整个偏离了允许的设计锁定轨温范围.10、锁定轨温在什么情况下会发生变化?答:钢轨被锁定之后,除长轨条两端的伸缩区之外,其余(中间的固定区)的钢轨长度不能随温度变化而变化(伸缩),如因养护不当长度发生了变化,则轨温也随之而变化.若钢轨伸长则锁定轨温升高,若钢轨缩短,则锁定轨温下降.11、平面曲线内设置竖曲线时,在技术上有何要求?答:①设计时应把缓和曲线设在一个坡段上,而不得与竖曲线相重合.②在未设缓和曲线的圆曲线内,竖曲线不得与圆曲线的超高顺坡段重合.③当两相邻坡度的代数差小于3‰时,变坡点的设置无需考虑线路平面,允许竖曲线与缓和曲线重合.12、竖曲线的长短对行车有何影响?答:①竖曲线的长度依邻接两坡度的大小而定.②竖曲线半径一定时,竖曲线愈长,则其坡度变化愈平缓,竖曲线愈短,则其坡度变化愈陡峻,对行车不利.③列车在凸形纵断面上,车钩为拉紧状态,在凹形断面上,车钩由压紧状态过渡到拉紧状态,甚至有断钩的危险.13、线路爬行是哪些主要原因造成的?答:形成爬行的原因很多,主要有:钢轨在动荷载下的挠曲,列车运行的纵向力,钢轨温度变化,车轮在接头撞击钢轨,列车制动等.当线路上防爬设备不足,扣件的扣压力及道床纵向阻力不够加剧线路爬行.14线路坑洼产生的原因是什么?答:轨缝过大,钢轨拱腰,低接头,轨面有擦伤,捣固不良,软硬不均空吊板多,长平不好,道床养护不好及路基病害都会增大车轮对钢轨的冲击,加速对线路平顺性的破坏,造成线路坑洼.15.产生线路方向不良的原因是什么?答:列车运行时,左右摇摆所产生的横向水平推力,是破坏线路方向的因素.其主要原因有:轨距不良,曲线不圆顺,线路坑洼,道床不足不坚实等都容易使方向发生变化,造成线路方向不良.16、产生道床病害的原因是什么?答:道床病害的主要原因有遣床不洁和翻浆冒泥,以致使道床板结失去弹性.线路坑洼,接头松软,道床长草都会造成道床不洁,而道床不洁会造成翻浆,翻浆的结果又会增加道床不洁的程度,从而形成恶性循环.17、尖轨跳动、尖轨不密贴及二两道缝’,尖轨磨耗及轧伤是什么原因造成的?答:①由于活接头、铁砖、夹板、桥型垫板等磨耗,以及尖轨拱腰和活接头捣固不坚实等造成尖轨跳动;②尖轨连接杆尺寸、扳道器位置和尖轨尖端距离不合、基本轨头部有肥边,滑床板不密贴和弯曲,轨撑不合适,滑床板挡肩被挤开,以及磨损等造成尖轨不密贴及“两道缝”; ③扳道器的安装位置不合,连接杆位置不合;尖轨与滑床板不密贴,尖轨跟端连接不好,捣固不坚实,滑床板弯曲;尖轨尖端高出基本轨或轨竖切部分有肥边是促使尖轨轧及.18、铺设无缝线路时,对锁对轨温有哪些规定?答:必须在铺设当时的设计锁定轨温幅度内全部彻底锁定,左右两股钢轨的锁定轨温最好相同,相差不超过5 ℃,如无法在锁定轨温幅度内锁定线路时,可暂时锁定,但必须子最短时间内,在适当轨温时放散应力,当钢轨伸缩量达到设计锁定轨温幅度内的长度时,应重新锁定.19、大型线路机械维修时,工务段应提供哪些资料?答:①综合图、配线图.②曲线要素、全长、缓长、超高、圆曲线长、半径、偏角、ZH 、HY 、YH 、HZ 或ZY 、YZ 点准确里程以及曲线超高调整表.③漫塘、漫弯地段起迄里程及长度、抬拨道量等.20、简述无缝道岔的维修要求?答:①无缝道岔的钢轨接头,除绝缘接头采用胶接绝缘接头和高锰钢整铸辙叉前后四个接头采用冻结接头外,其余接头全部焊接.②导轨、辙叉、心轨、异轨的扣件扭矩应保持120~150N?M ,尖轨前后各25 米范围内的钢轨扣件扭矩应保持60~80N?M . ③间隔铁采用直径为2 7Inln 的1 0.9 级螺栓,扭矩应保持700~900N?M .21、整体道床的主要特点有哪些?答:①整体道床是用混凝土直接浇注成型的,线路位置完全固定,因而线路稳定,平顺,有利于高速行车.②整体道床取代了道碴层,维修工作量大大减少,没有更换枕木,清筛道床,捣固等线路作业,减轻了劳动强度,改善了劳动条件,尤其是在长隧道内,其优越性更为显著‘③整体道床可减少石质隧道的隧底开挖.对于改建既有线的隧道,可以争取净空,减少工程?④整体道床线路外整洁美外,坚固耐用,使用年限长.⑤整体道床施工精度要求较高,进度慢,遭受破坏后,修复较一般轨道困难.⑥整体道床是一种刚性轨下基础,轨道弹性差.22、轨枕板轨道具备有哪些特点?答:①由于底面与道床接触面积大,道床每单位面积上所受的应力小,轨道的永久变形比木枕或钢筋混凝土枕轨道大为减少,因而轨道沿陷小,不易发生坑洼不平现象.②道床不易脏污,外表整洁美外.③轨道平顺,稳定,有利于高速行车.④轨枕板自重量大,每块重约5 0 OKg ,底部磨擦力大与焊接长钢轨配合使用,可以提高轨道的稳定性.⑤线路质量高,轨距、水平、方向变化小,因而大大减少维修工作量,可以减轻劳动强度.23、曲线的基本要素由那些?答:通常的曲线是由圆曲线和两端的缓和曲线组成,曲线两端与直线相切连接而成,圆曲线是以固定的长度为半径所做的圆弧.在日常维修作业中应保证曲线的圆顺,曲线的要素应保持不变,即R 、l 不应产生变化,转向角是设计时用经纬线在现场侧得的,曲线半径R 曲线长度1 是设计时选定的(大修改造时R 、l 以改变但应按程序扳批).24、简述曲线整正的基本原则及原理?答:(l)假定曲线两端切线方向不变,即曲线始终点的移距为零;(如果曲线始终点的位移不为零,则切线方向将随之变动); (2 )曲线上某一点拨动时,其相邻侧点不随之移动,拨移后曲线钢轨长度不变;(3)用等长的弦分圆曲线为若干弧段,则每弧段的正失在圆曲线圆顺时必须相等;(4)曲线上某一侧点向外或向内有一拨量,则其相邻两侧点的正失将相应减小或增大此拨量的一半;(5)由3 、4 项推理,只要曲线在铺设时是圆顺的,以后无论曲线变化如何,整个曲线正失和不变.25、简述拨道计算是应注意的事项?答:(1)在无缝线路上,如果拨道过大,就会产生因轨枕和道床的相对位移,减少道床对轨枕的阻力.无缝线路钢轨没有轨缝间隙,往上拨增加钢轨的拉伸内应力,往下压则增加钢轨的压缩内应力,为使内应力不变,应使拨量的正负数相等.(2)在维修作业中线路拨道不应造成设备侵限,在桥上拨道时不应造成线桥中心偏距超限,而应当通过线路方向整正尽量使线桥中心吻合.26、简述造成曲线方向不良的基本原因?答:造成曲线方向不良的直接原因是车轮对曲线轨道的横向水平力,而横向水平力的大小有取决于曲线的平面形态.曲线不良的主要病害是“鹅头,,和“支嘴”,此外路基病害,轨距或水平超限,轨底坡不良,外轨超高、顺坡过徒等原因都可能诱发方向不良.在测现场正失时应注意钢轨支嘴等病害.应首先整治测点处的“支嘴”后再进行正失测量.27 .简述引起钢轨垂直磨耗的原因?答:钢轨的垂直磨耗,是由于轮对通过小半径曲线时,因曲线轨道的外轨线比内轨线长,轮对在曲线上滚动时,内外轮滚动距离与内外轨线长度不相等,要依赖轮对在钢轨上的滑动加以调整.试验观察表明,新的完好的车轮在曲线上滚动,对于货车,曲线半径为840In 时,内外轮的距离恰好与内外轨线长度相适应.半径小于上述半径时轮对必在钢轨上滑动,这是钢轨垂直磨耗的主要原因.28、简述引起钢轨侧面磨耗的原因有那些?答:主要是导向轮轮缘紧压外轨头侧面,轮轨间产生很大的摩擦力,此摩擦力所做之功使钢轨侧面产生磨耗.另外,轮缘在外轨侧面滑动,也是外轨侧面磨耗的一个原因.29、简述横向水平力产生的原因?答:(l)列车在轨道上作蛇行运行所产生的惯性力的水平分力;( 2 )由于轨道不平顺,使机车车辆运行时左右摇摆,轮缘冲击钢轨而产生横向水平力;(3)列车通过曲线时所产生的未被平衡离心力的水平分力;( 4 )列车通过曲线时的导向力,以及车轮横向滑动而产生轮轨间的摩擦力.横向水平力在曲线地段一般为静轮载的50%以下,最大可达80%左右.在直线地段一般为静轮载的10%、15%左右.30、简述纵向水平力产生的主要原因?答:(1)因钢轨温度变化而产生的纵向温度拉力或温度压力;(2)在坡道上列车重力的纵向水平分力;(3)在机车运行过程中及在加速或制动时所产生的纵向水平分力;(4)列车通过曲线时,因转向使车轮踏面作用于钢轨顶面的摩擦力的纵向水平分力.轨道受到如上所述的复杂的动力作用,我们把其简化为等效的静力作用。
铁路线路工起道作业指导书一、劳动组织及机具材料1、劳动组织除施工防护外,起道作业共计需要 3 人。
2、机具材料(表1— 4)表1—4起道作业机具材料序名称单位规格数量备注号1 轨距尺把 1 经校核2 起道机台 13 捣镐把 14 扒砟耙把 15 石砟叉把 16 弦绳副 17 木折尺把 18 丁字扳手或道钉把 1 锤9 轨温计只 110 石笔只 211 作业牌块 212 信号旗副 113 口笛支 1二、作业程序先起基准股,再用道尺找平另一股。
1、准备作业(1)确定基准股、校对道尺:看道指挥者校对道尺,确定基准股;直线为水平高的一股,曲线为下股;单开道岔为外直股。
(2)检查划撬,划起道范围(低接头、拱腰、暗坑、空吊板及瞒塘等)。
(3)拆除轨下调高垫板,更换失效大胶垫和轨枕扣件。
(4)打浮离钉或拧紧轨枕扣件,消除暗坑、空吊板。
2、基本作业(1)起基准股:指挥者俯身在基准股钢轨上,在前进方向距起道机20~30m 往回看,根据轨头下颚水平线高低情况指挥起道。
起道机:一般放在钢轨里口,曲线上股放在钢轨外口,接头放在轨缝下。
绝缘接头及焊缝处禁止放置起道机。
①全起全捣:钢轨接头起一次,混凝土枕地段每隔4~6 根枕起一次,木枕地段每隔6~8 根枕起一次,并依次向前顺序起道。
②重起全捣或重起重捣:陡坑在坑底起一次,漫坑按长度增加起道次数,齐平坑底。
砸撬:木枕打外口轨下枕底,接头(焊缝)和混凝土枕砸撬要打两面镐。
砸撬时,串好打实,禁打顶门塞。
接头或焊缝两根轨枕同时砸撬。
(2)起对面股:用道尺对水平,起道找平另一股。
找平曲线上股时,要考虑设计超高。
起道机应与起基准股时放置位置相同,道尺尽可能靠近起道机。
(3)划轻重撬:看道人根据看道情况,在钢轨低接头、暗坑、空吊板等处划轻重捣固符号。
单开道岔起道以道岔(包括道岔前后100m 范围)外直股为基准股,以岔首和辙叉的高程为基点,从尖轨前接头向辙叉进行起道。
起道时,一般按转辙部分、连接部分和辙叉部分及岔后长枕四段起道。
线路起道作业线路起道作业1 目的改善轨道纵断面,提高轨道弹性,保持线路质量均衡。
2 适用范围适用于所有线路、道岔综合维修、经常保养、临时补修起道作业。
3 质量标准3.1 线路轨道静态几何尺寸容许偏差管理值不超过下表规定:(单位:毫米)注:①轨距偏差不含曲线上按规定设置的轨距加宽值,但最大轨距(含加宽值和偏差)不得超过1456mm。
②轨向偏差和高低偏差为10m弦测量的最大矢度值。
③三角坑偏差不含曲线超高顺坡造成的扭曲量,检查三角坑时基长为6.25m,但在延长18m的距离内无跟过表列的三角坑。
④专用线按其他站线办理。
3.2道岔轨道静态几何尺寸容许偏差管理值不超过下表规定:(单位:mm)②导曲线下股高于上股的限位:作业验收为0,经常保养为2mm。
临时补修力3mm。
③专用线道岔按其他站线道岔办理。
3.3 起道顺坡:列车限速不小于200倍,不限速,临时不小于200倍,收工时不小于400倍(V ≤120km/h 线路)4 作业前准备和确认事项4.1 确认作业地点和工作量,明确作业人员及分工,并做好安全讲话记录。
4.2.1 准备下列工具、材料:液压起道机、道尺、弦线、道镐、四齿耙、道钓、锤、扳手或弯头扳手。
4.2.2 备好防护用品:作业标。
5 作业程序5.1 设置作业防护:按《日常施工防护作业》第4.1条规定设置作业标防护。
5.2 调查与划撬5.2.1 带班人在作业前进行,用轨距尺检查轨距水平,目视前后高低、坑洼位置等,凡需起道地段,应划撬标记。
5.2.2 划撬时,应画出轻重捣,低接头,拱腰,空吊板等符号。
5.3 起道作业前,木枕地段压打浮离道钉,混凝工枕线路,整正胶垫,拧紧扣件。
5.4 确定标准股:直线地段,以左股为标准股;曲线地段,以下股为标准股;单开道岔以直向外股为标准股。
5.5 看道:距起拨道机前方20~30m处,看轨头下颚水平线,用手势指挥起道机放置位置和起道高度;5.5.1 看水平时,道尺应放在尖轨前接头,尖轨尖端、辙叉前接头、导曲线中间;看两内股水平时,应放在导轨接头上。
线路起道作业线路起道作业1目的改善轨道纵断面,提高轨道弹性,保持线路质量均衡。
2适用范围适用于所有线路、道岔综合维修、经常保养、临时补修起道作 业。
3 质量标准3.1 线路轨道静态几何尺寸容许偏差管理值不超过下表规定: (单位:毫米)注:①轨距偏差不含曲线上按规定设置的轨距加宽值,但最大轨距 (含加宽值和 偏差)不得超过1456mm ② 轨向偏差和高低偏差为10m 眩测量的最大矢度值。
③ 三角坑偏差不含曲线超高顺坡造成的扭曲量,检查三角坑时基长为 6.25m ,但在延长18m 的距离内无跟过表列的三角坑。
④专用线按其他站线办理。
3.2 道岔轨道静态几何尺寸容许偏差管理值不超过下表规定:(单位:mr )注:①支距偏差为现场支距与计算支距之差。
②导曲线下股高于上股的限位:作业验收为0,经常保养为2mm临时补修力3mm③专用线道岔按其他站线道岔办理。
3.3 起道顺坡:列车限速不小于200倍,不限速,临时不小于200倍,收工时不小于400倍(V < 120km/h线路)4 作业前准备和确认事项4.1 确认作业地点和工作量,明确作业人员及分工,并做好安全讲话记录。
4.2.1 准备下列工具、材料:液压起道机、道尺、弦线、道镐、四齿耙、道钓、锤、扳手或弯头扳手。
4.2.2 备好防护用品:作业标。
5 作业程序5.1 设置作业防护:按《日常施工防护作业》第4.1条规定设置作业标防护。
5.2 调查与划撬5.2.1 带班人在作业前进行,用轨距尺检查轨距水平,目视前后高低、坑洼位置等,凡需起道地段,应划撬标记。
5.2.2 划撬时,应画出轻重捣,低接头,拱腰,空吊板等符号。
5.3 起道作业前,木枕地段压打浮离道钉,混凝工枕线路,整正胶垫,拧紧扣件。
5.4 确定标准股:直线地段,以左股为标准股;曲线地段,以下股为标准股;单开道岔以直向外股为标准股。
5.5 看道:距起拨道机前方20〜30m处,看轨头下颚水平线,用手势指挥起道机放置位置和起道高度;5.5.1 看水平时,道尺应放在尖轨前接头,尖轨尖端、辙叉前接头、导曲线中间;看两内股水平时,应放在导轨接头上。

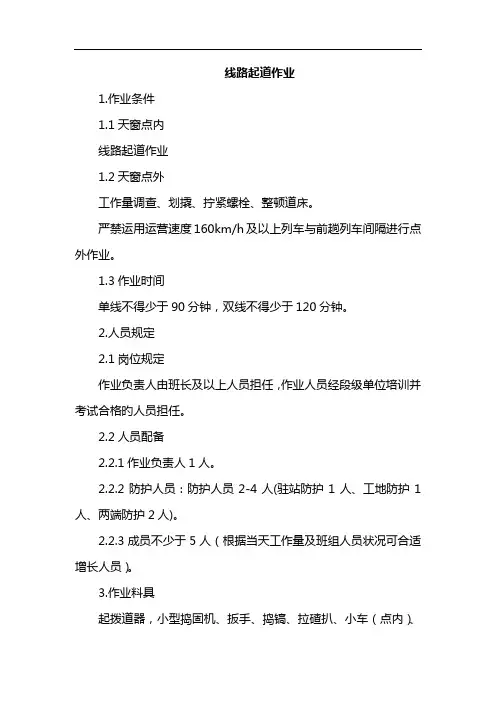

线路起道作业1.作业条件1.1天窗点内线路起道作业1.2天窗点外工作量调查、划撬、拧紧螺栓、整顿道床。
严禁运用运营速度160km/h及以上列车与前趟列车间隔进行点外作业。
1.3作业时间单线不得少于90分钟,双线不得少于120分钟。
2.人员规定2.1岗位规定作业负责人由班长及以上人员担任,作业人员经段级单位培训并考试合格旳人员担任。
2.2人员配备2.2.1作业负责人1人。
2.2.2防护人员:防护人员2-4人(驻站防护1人、工地防护1人、两端防护2人)。
2.2.3成员不少于5人(根据当天工作量及班组人员状况可合适增长人员)。
3.作业料具起拨道器,小型捣固机、扳手、捣镐、拉碴扒、小车(点内)、箩筐、道尺、轨温计、铁锹、三齿扒、照明灯具(夜间或隧道)、信号旗(灯),通讯设备(对讲机)。
4.配合规定4.1车务、电务、供电(电气化区段起道量超过40mm)。
5.安全风险构成5.1违章施工作业风险5.1.1点外违规使用机具。
5.1.2机具摆放超限。
5.1.3起道量超标或起道顺坡局限性,影响行车平稳性,严重旳导致行车事故。
5.1.4作业时,在无缝线路地段没有执行“维修作业半日一清,临时补修作业一撬一清”和“作业前、作业中、作业后测量轨温”制度或超温作业易导致胀轨跑道。
5.1.5来车时起道机及其她工机具未撤除限界以外,易导致行车事故。
5.1.6电气化区段起道量超过规定限值时,没有告知供电部门配合,易导致行车事故。
5.1.7收工后没有清理工机具,导致工机具遗留在作业地段,且没有撤出限界以外,易导致行车事故。
5.2从业人员伤害风险5.2.1人工抬运机具磕碰易导致伤害。
5.2.2防护不规范或无效防护,易导致人身及行车事故。
5.2.3机具噪音影响听力,易导致行车及人身事故。
6.1区间线路作业区间封锁作业时,设立“两位一体防护”:驻站防护1人、工地防护1人。
行车速度不不小于60km/h区段运用列车间隔作业,设立“三位一体”防护:驻站联系员1人、工地防护1人、两端防护2人(视距局限性、联系困难地段增设中转防护联系员)。
线路工-应知应会作业技能培训资料一、单选(共30题)1.混凝土枕无缝线路起道捣固作业时,作业轨温条件,按实际锁定轨温计算,直线及R≥2000m的地段:连续扒开道床不超过25m,起道高度不超过30mm,作业轨温范围为()℃;A.20B.+15,-20C.+10,-15D.±10★标准答案:A★考生答案:2.混凝土枕无缝线路起道捣固作业时,作业轨温条件,按实际锁定轨温计算,直线及R≥2000m的地段:连续扒开道床不超过50m,起道高度不超过40mm,作业轨温范围为()℃;A.20B.+15,-20C.+10,-15D.±10★标准答案:B★考生答案:3.混凝土枕无缝线路起道捣固作业时,作业轨温条件,按实际锁定轨温计算,直线及R≥2000m的地段:扒道床、起道与普通线路相同,作业轨温范围为()℃;A.20B.+15,-20C.+10,-15D.±10★标准答案:D★考生答案:4.混凝土枕无缝线路起道捣固作业时,作业轨温条件,按实际锁定轨温计算,直线及800m≤R≤2000m的地段:连续扒开道床不超过25m,起道高度不超过30mm,作业轨温范围为()℃;A.20B.+15,-20C.+10,-15D.±10★标准答案:B★考生答案:5.混凝土枕无缝线路起道捣固作业时,作业轨温条件,按实际锁定轨温计算,直线及800m≤R≤2000m的地段:连续扒开道床不超过50m,起道高度不超过40mm,作业轨温范围为()℃;A.20B.+15,-20C.+10,-15D.±10★标准答案:C★考生答案:6.混凝土枕无缝线路起道捣固作业时,作业轨温条件,按实际锁定轨温计算,直线及800m≤R≤2000m的地段:扒道床、起道与普通线路相同,作业轨温范围为()℃;A.20B.+15,-20C.+10,-15D.±5★标准答案:D★考生答案:7.混凝土枕无缝线路起道捣固作业时,作业轨温条件,按实际锁定轨温计算,直线及400m≤R≤800m的地段:连续扒开道床不超过25m,起道高度不超过30mm,作业轨温范围为()℃;A.20B.+15,-20C.+10,-15D.±10★标准答案:C★考生答案:8.混凝土枕无缝线路起道捣固作业时作业轨温条件,按实际锁定轨温计算,直线及400m≤R≤800m的地段:连续扒开道床不超过50m,起道高度不超过40mm,作业轨温范围为()℃;A.20B.+15,-20C.+10,-15D.+5,-10★标准答案:D★考生答案:9.混凝土枕无缝线路,当轨温在实际锁定轨温减( )℃以下时,伸缩区和缓冲区禁止进行维修作业;A.30B.20C.15D.10★标准答案:A★考生答案:10.木枕地段无缝线路,当轨温在实际锁定轨温减( )℃以下时,禁止在伸缩区和缓冲区进行维修作业;A.30B.20C.15D.10★标准答案:B★考生答案:11.电动镐捣固扒砟,起道量在20mm以上时,扒出轨枕盒( )石砟。
线路起道作业
改善轨道纵断面,提高轨道弹性,保持线路质量均衡。
2 适用范围
适用于所有线路、道岔综合维修、经常保养、临时补修起道作业。
3 质量标准
3.1 线路轨道静态几何尺寸容许偏差管理值不超过下表规定:(单位:毫米)
注:①轨距偏差不含曲线上按规定设置的轨距加宽值,但最大轨距(含加宽值和偏差)不得超过1456mm。
②轨向偏差和高低偏差为10m弦测量的最大矢度值。
③三角坑偏差不含曲线超高顺坡造成的扭曲量,检查三角坑时基长为6.25m
,但在延长18m的距离内无跟过表列的三角坑。
④专用线按其他站线办理。
3.2 道岔轨道静态几何尺寸容许偏差管理值不超过下表规定:
(单位:mm)
注:①支距偏差为现场支距与计算支距之差。
②导曲线下股高于上股的限位:作业验收为0,经常保养为2mm。
临时补修力
3mm。
③专用线道岔按其他站线道岔办理。
3.3
起道顺坡:列车限速不小于200倍,不限速,临时不小于200倍,收工时不小于400倍(V ≤120km/h 线路)
4 作业前准备和确认事项
4.1
确认作业地点和工作量,明确作业人员及分工,并做好安全讲话记录。
4.2.1
准备下列工具、材料:液压起道机、道尺、弦线、道镐、四齿耙、道钓、锤、扳手或弯头扳手。
4.2.2 备好防护用品:作业标。
5 作业程序
5.1
设置作业防护:按《日常施工防护作业》第4.1条规定设置作业标防护。
5.2 调查与划撬
5.2.1
带班人在作业前进行,用轨距尺检查轨距水平,目视前后高低、坑洼位置等,凡需起道地段,应划撬标记。
5.2.2 划撬时,应画出轻重捣,低接头,拱腰,空吊板等符号。
5.3
起道作业前,木枕地段压打浮离道钉,混凝工枕线路,整正胶垫,拧紧扣件。
5.4
确定标准股:直线地段,以左股为标准股;曲线地段,以下股为标准股;单开道岔以直向外股为标准股。
5.5
看道:距起拨道机前方20~30m处,看轨头下颚水平线,用手势指挥起道机放置位置和起道高度;
5.5.1
看水平时,道尺应放在尖轨前接头,尖轨尖端、辙叉前接头、导曲线中间;看两内股水平时,应放在导轨接头上。
对下股过车多,另一股进车少的道岔,起完道后,对过车少的一股用镐串实即可,以列车过后水平合适为准,宁低勿高。
5.5.2
起道手势:起接头时,两手握拳举头顶相碰;起小腰时,两手要放在胸前、食指、拇指张开作小圆形;起大腰时,两手高举、食指、拇指张开作大圆形;起道完毕时,右手高举,如继续往前或往后补撬起道,用手掌向前或向后挥动。
5.5.3
根据前标准点和后标准点起乎中间点,从上坡往下坡看道时,每
点都不能低,从下坡往上坡看道时,每点都不能高。
5.6
起道:起道机手要注视看道者的指挥,正确放置起拨道机,动作要敏捷。
全起全捣时,起道机一般在接头中间放一次,两端距接头八根枕处各放一次,并顺次向前;重起全捣时,陡坑在底处放一次,漫坑则要放置2~3次,起道机必须放平放稳,直线放在钢轨里口,曲线上股放在外口,接头应放在中间(绝缘接头不能放置起道机),以防胀轨和影响方向。
5.7
打塞(砸撬):当轨道起到要求高度后,打塞者即将轨枕下道碴串实,保证撤出起道机后,轨道不回落,在混凝土枕线路起道时,打塞者应协助压机手抬起线路,并将起道机卧侧轨底串实。
5.8 找平:标准股起平后,再用水平道尺找平另—
股.道尺要放在起道机的起道始点一侧,尽可能靠近起道机。
5.9
复查长平:两股起平后,在前一节钢轨回看长平,卧里是拱腰或死坑,应在钢轨上作加强捣固或减弱捣固的符号(加强为:“+
+”,减弱为“- -”)。
5.10 作业完后,由施工负责人按质量标准要求进行质量回检并记录。
5.11 撤除作业标。
