压缩天然气供应站设计规范GB 5１１0２—２０16施行日期：2017年4月1日ﻫ住房城乡建设部关于发布国家标准《压缩天然气供应站设计规范》得公告现批准《压缩天然气供应站设计规范》为国家标准，编号为GB ５１1０2－２０16，自2０17年4月1日起实施。
其中,第6．2。
2、６。
2.3条为强制性条文，必须严格执行.《城镇燃气设计规范》ＧＢ 500２8－２006中第7章内容同时废止.ﻫ本规范由我部标准定额研究所组织中国建筑工业出版社出版发行.中华人民共与国住房与城乡建设部ﻫ2０１6年8月１8日前言根据住房与城乡建设部《关于印发<２0０９年工程建设标准规范制订、修订计划＞得通知》(建标[200９]88号）得要求，规范编制组经广泛调查研究，认真总结实践经验,参考有关国际标准与国外先进标准，并在广泛征求意见得基础上，编制了本规范。
１总则1.0.1 为使压缩天然气供应站设计符合安全生产、保障供气、技术先进、经济合理、环境保护得要求，制定本规范。
ﻫ1。
0.2 本规范适用于城镇燃气工程中下列压缩天然气供应站得设计：3压缩天1 压缩天然气加气站；ﻫ２压缩天然气储配站；ﻫ然气瓶组供气站。
1.0．3 压缩天然气供应站设计除应符合本规范得规定外,尚应符合国家现行有关标准得规定.2 术语２.0。
1 压缩天然气 pｒeｓseｄ naｔural gａs（CNＧ)压缩到压力不小于10MＰａ且不大于２５ＭPａ得气态天然气。
2.0。
2 压缩天然气供应站ＣNＧｓｕpplｙｓtatiｏｎﻫ压缩天然气加气站、压缩天然气储配站、压缩天然气瓶组供气站得统称。
2。
0.3 压缩天然气加气站 CNG ｆilling stａtiｏn将由管道引入得天然气经净化、计量、压缩后形成压缩天然气，并充装至气瓶车、气瓶或气瓶组内，以实现压缩天然气车载运输得站场。
２。
0.4 压缩天然气储配站CＮＧ storａｇｅanｄ disｔｒｉbution sｔa—tionﻫ采用压缩天然气瓶车储气或将由管道引入得天然气经净化、压缩形成得压缩天然气作为气源，具有压缩天然气储存、调压、计量、加臭等功能，并向城镇燃气输配管道输送天然气得站场。
压缩天然气供应站设计规范GB 51102-2016施行日期：2017年4月1日住房城乡建设部关于发布国家标准《压缩天然气供应站设计规范》的公告现批准《压缩天然气供应站设计规范》为国家标准，编号为GB 51102-2016，自2017年4月1日起实施。
其中，第6．2．2、6．2．3条为强制性条文，必须严格执行。
《城镇燃气设计规范》GB 50028-2006中第7章内容同时废止。
本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国住房和城乡建设部2016年8月18日前言根据住房和城乡建设部《关于印发<2009年工程建设标准规范制订、修订计划>的通知》(建标[2009]88号)的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，编制了本规范。
1 总则1．0．1 为使压缩天然气供应站设计符合安全生产、保障供气、技术先进、经济合理、环境保护的要求，制定本规范。
1．0．2 本规范适用于城镇燃气工程中下列压缩天然气供应站的设计：1 压缩天然气加气站；2 压缩天然气储配站；3 压缩天然气瓶组供气站。
1．0．3 压缩天然气供应站设计除应符合本规范的规定外，尚应符合国家现行有关标准的规定。
2 术语2．0．1 压缩天然气 compressed natural gas(CNG)压缩到压力不小于10MPa且不大于25MPa的气态天然气。
2．0．2 压缩天然气供应站 CNG supply station压缩天然气加气站、压缩天然气储配站、压缩天然气瓶组供气站的统称。
2．0．3 压缩天然气加气站 CNG filling station将由管道引入的天然气经净化、计量、压缩后形成压缩天然气，并充装至气瓶车、气瓶或气瓶组内，以实现压缩天然气车载运输的站场。
2．0．4 压缩天然气储配站CNG storage and distribution sta-tion采用压缩天然气瓶车储气或将由管道引入的天然气经净化、压缩形成的压缩天然气作为气源，具有压缩天然气储存、调压、计量、加臭等功能，并向城镇燃气输配管道输送天然气的站场。
城镇燃气设计规范---第7章压缩天然气供应2019-11-24 15:35:58| 分类：城市规划|字号订阅第7章压缩天然气供应7．1 一般规定7．1．1 本章适用于下列工作压力不大于25．OMPa(表压)的城镇压缩天然气供应工程设计：1 压缩天然气加气站；2 压缩天然气储配站；3 压缩天然气瓶组供气站。
7．1．2 压缩天然气的质量应符合现行国家标准《车用压缩天然气》GB 18047的规定。
7．1．3 压缩天然气可采用汽车载运气瓶组或气瓶车运输，也可采用船载运输。
7． 2 压缩天然气加气站7．2．1 压缩天然气加气站站址选择应符合下列要求：1 压缩天然气加气站宜靠近气源，并应具有适宜的交通、供电、给水排水、通信及工程地质条件；2 在城镇区域内建设的压缩天然气加气站站址应符合城镇总体规划的要求。
7．2．2 压缩天然气加气站与天然气储配站合建时，站内的天然气储罐与气瓶车固定车位的防火间距不应小于表7．2．2的规定。
7．2．3 压缩天然气加气站与天然气储配站的合建站，当天然气储罐区设置检修用集中放散装置时，集中放散装置的放散管与站内、外建、构筑物的防火间距不应小于本规范第6．5．12条的规定。
集中放散装置的放散管与气瓶车固定车位的防火间距不应小于20m。
表7．2．2 天然气储罐与气瓶车固定车位的防火间距(m)注：1 储罐总容积按本规范表6．5．3注3计算；2 气瓶车在固定车位最大储气总容积(m3)为在固定车位储气的各气瓶车总几何容积(m3)与其最高储气压力(绝对压力102kPa)乘积之和，并除以压缩因子；3 天然气储罐与气瓶车固定车位的防火间距．除符合本表规定外，还不应小于较大罐直径。
7．2．4 气瓶车固定车位与站外建、构筑物的防火间距不应小于表7．2．4的规定。
表7．2．4 气瓶车固定车位与站外建、构筑物的防火间距(m)注：1 气瓶车在固定车位最大储气总容积按本规范表7．2．2注2计算；2 气瓶车在固定车位储气总几何容积不大干18m3,且最大储气总容积不大于4500m3时。
压缩天然气供应站设计规范GB 51102-2016施行日期：2017年4月1日住房城乡建设部关于发布国家标准《压缩天然气供应站设计规范》的公告???现批准《压缩天然气供应站设计规范》为国家标准，编号为GB 51102-2016，自2017年4月1日起实施。
其中，第6．2．2、6．2．3条为强制性条文，必须严格执行。
《城镇燃气设计规范》GB 50028-2006中第7章内容同时废止。
????本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国住房和城乡建设部2016年8月18日前言????根据住房和城乡建设部《关于印发<2009年工程建设标准规范制订、修订计划>的通知》(建标[2009]88号)的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，编制了本规范。
1 总则1．0．1 为使压缩天然气供应站设计符合安全生产、保障供气、技术先进、经济合理、环境保护的要求，制定本规范。
1．0．2 本规范适用于城镇燃气工程中下列压缩天然气供应站的设计：????1 压缩天然气加气站；????2 压缩天然气储配站；????3 压缩天然气瓶组供气站。
1．0．3 压缩天然气供应站设计除应符合本规范的规定外，尚应符合国家现行有关标准的规定。
2 术语2．0．1 压缩天然气 compressed natural gas(CNG)????压缩到压力不小于10MPa且不大于25MPa的气态天然气。
2．0．2 压缩天然气供应站 CNG supply station????压缩天然气加气站、压缩天然气储配站、压缩天然气瓶组供气站的统称。
2．0．3 压缩天然气加气站 CNG filling station????将由管道引入的天然气经净化、计量、压缩后形成压缩天然气，并充装至气瓶车、气瓶或气瓶组内，以实现压缩天然气车载运输的站场。
2．0．4 压缩天然气储配站CNG storage and distribution sta-tion????采用压缩天然气瓶车储气或将由管道引入的天然气经净化、压缩形成的压缩天然气作为气源，具有压缩天然气储存、调压、计量、加臭等功能，并向城镇燃气输配管道输送天然气的站场。
城镇液化天然气供应站设计规范Code for design of urban liquefied natural gas（LNG）supply station目次1 总则 02 术语 (2)3 基本规定 (7)4 站址选择 (10)4.1 一般规定 (10)4.2 与站外设施的防火间距 (11)5 总平面布置 (20)5.1 一般规定 (20)5.2 站内设施的防火间距 (25)6 工艺及设施 (31)6.1 一般规定 (31)6.2 工艺及设备 (35)6.3 管道及附件 (42)7 建筑、供暖通风及绿化 (46)7.1 建筑 (46)7.2 供暖、通风与空调 (46)7.3 绿化 (52)8 消防与给水排水 (54)8.1 一般规定 (54)8.2 消防水源及消防泵房 (55)8.3 消防水量 (57)8.4 消防水管网及消火栓 (61)8.5 高倍数泡沫灭火系统 (63)8.6 干粉灭火系统 (66)8.7 灭火器材配置 (68)8.8 给水排水 (70)9 电气 (72)9.1 供配电 (72)9.2 防雷 (73)9.3 防静电 (74)10 仪表及自动控制 (76)10.1 一般规定 (76)10.2 检测和控制 (78)10.3 自动控制系统 (80)10.4 火灾及气体检测系统 (82)10.5 仪表安装与防护 (85)10.6 视频及通信 (86)附录A LNG供应站内爆炸危险区域等级和范围划分 (88)本规范用词说明 (94)1 总则1.0.1为使城镇液化天然气供应站设计符合安全生产、保障供气、性能可靠、技术先进、经济合理、保证质量、保护环境的要求，制定本规范。
【条文说明】1.0.1 天然气具有易燃易爆的特性，其液体产品又具有低温深冷特性，在生产、储存、装卸的过程中，如果存在设计、制造、安装问题或操作不当可能会引发重大安全事故。
工程设计是项目建设的基础，在设计时强调安全生产是非常必要的；此外，由于城镇燃气涉及到民生问题，因此保障供气是根本需求，性能可靠是根本保障，而技术方案不仅要经济可行、设计质量可靠，还要满足环保要求。
《压缩天然气供应站设计规范》（GB51102-2016）1 总则1．0．1 为使压缩天然气供应站设计符合安全生产、保障供气、技术先进、经济合理、环境保护的要求，制定本规范。
1．0．2 本规范适用于城镇燃气工程中下列压缩天然气供应站的设计：1 压缩天然气加气站；2 压缩天然气储配站；3 压缩天然气瓶组供气站。
1．0．3 压缩天然气供应站设计除应符合本规范的规定外，尚应符合国家现行有关标准的规定。
2 术语2．0．1 压缩天然气 compressed natural gas(CNG)压缩到压力不小于10MPa且不大于25MPa的气态天然气。
2．0．2 压缩天然气供应站 CNG supply station压缩天然气加气站、压缩天然气储配站、压缩天然气瓶组供气站的统称。
2．0．3 压缩天然气加气站 CNG filling station将由管道引入的天然气经净化、计量、压缩后形成压缩天然气，并充装至气瓶车、气瓶或气瓶组内，以实现压缩天然气车载运输的站场。
2．0．4 压缩天然气储配站 CNG storage and distribution sta-tion采用压缩天然气瓶车储气或将由管道引入的天然气经净化、压缩形成的压缩天然气作为气源，具有压缩天然气储存、调压、计量、加臭等功能，并向城镇燃气输配管道输送天然气的站场。
2．0．5 压缩天然气瓶组供气站 multiple CNG cylinder installa-tions station采用压缩天然气瓶组储气作为气源，具有压缩天然气储存、调压、计量、加臭等功能，并向城镇燃气输配管道输送天然气的站场。
2．0．6 压缩天然气汽车加气站 CNG refuelling station将压缩天然气加注至汽车燃料用储气瓶内的站场。
2．0．7 压缩天然气瓶车 CNG cylinders transportation truck将由管道连成一个整体的多个压缩天然气储气瓶固定在汽车挂车底盘上，设有压缩天然气加(卸)气接口、安全防护、安全放散等设施，用于储存和运输压缩天然气的专用车辆，简称气瓶车。
压缩天然气供应站设计规范GB 51102-2016施行日期：2017年4月1日住房城乡建设部关于发布国家标准《压缩天然气供应站设计规范》的公告现批准《压缩天然气供应站设计规范》为国家标准，编号为GB 51102-2016，自2017年4月1日起实施。
其中，第6．2．2、6．2．3条为强制性条文，必须严格执行。
《城镇燃气设计规范》GB 50028-2006中第7章内容同时废止。
本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国住房和城乡建设部2016年8月18日前言根据住房和城乡建设部《关于印发<2009年工程建设标准规范制订、修订计划>的通知》(建标[2009]88号)的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，编制了本规范。
1 总则1．0．1 为使压缩天然气供应站设计符合安全生产、保障供气、技术先进、经济合理、环境保护的要求，制定本规范。
1．0．2 本规范适用于城镇燃气工程中下列压缩天然气供应站的设计：1 压缩天然气加气站；2 压缩天然气储配站；3 压缩天然气瓶组供气站。
1．0．3 压缩天然气供应站设计除应符合本规范的规定外，尚应符合国家现行有关标准的规定。
2 术语2．0．1 压缩天然气 compressed natural gas(CNG)压缩到压力不小于10MPa且不大于25MPa的气态天然气。
2．0．2 压缩天然气供应站 CNG supply station压缩天然气加气站、压缩天然气储配站、压缩天然气瓶组供气站的统称。
2．0．3 压缩天然气加气站 CNG filling station将由管道引入的天然气经净化、计量、压缩后形成压缩天然气，并充装至气瓶车、气瓶或气瓶组内，以实现压缩天然气车载运输的站场。
2．0．4 压缩天然气储配站CNG storage and distribution sta-tion采用压缩天然气瓶车储气或将由管道引入的天然气经净化、压缩形成的压缩天然气作为气源，具有压缩天然气储存、调压、计量、加臭等功能，并向城镇燃气输配管道输送天然气的站场。
压缩天然气储配站选址要求
压缩天然气储配站站址选择应符合下列要求：
1、符合城镇总体规划的要求；
2、应具有适宜的地形、工程地质、交通、供电、给水排水及通信条件；
3、少占农田、节约用地并注意与城市景观协调。
4、与附近工业、企业、仓库、铁路车站及其他公用设施的安全距离应符合现行国家标准《城镇燃气设计规范》GB50028-2006及《建筑设计防火规范》GB50016的有关规定，如下附表。
表一气瓶车固定车位与站外建、构筑物的防火间距（m）
表二站内露天天然气工艺装置与站外建、构筑物的防火间距（m）
表三气瓶车固定车位与站内建、构筑物的防火间距（m）。
压缩天然气储配站选址要求
压缩天然气储配站站址选择应符合下列要求：
1、符合城镇总体规划的要求；
2、应具有适宜的地形、工程地质、交通、供电、给水排水及通信条件；
3、少占农田、节约用地并注意与城市景观协调。
4、与附近工业、企业、仓库、铁路车站及其他公用设施的安全距离应符合现行国家标准《城镇燃气设计规范》GB50028-2006及《建筑设计防火规范》GB50016的有关规定，如下附表。
表一气瓶车固定车位与站外建、构筑物的防火间距（m）
表二站内露天天然气工艺装置与站外建、构筑物的防火间距（m）
表三气瓶车固定车位与站内建、构筑物的防火间距（m）。
压缩天然气供应站设计规范GB 51102-2016施行日期：2017年4月1日住房城乡建设部关于发布国家标准《压缩天然气供应站设计规范》的公告现批准《压缩天然气供应站设计规范》为国家标准，编号为GB 51102-2016，自2017年4月1日起实施。
其中，第6．2．2、6．2．3条为强制性条文，必须严格执行。
《城镇燃气设计规范》GB 50028-2006中第7章内容同时废止。
本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国住房和城乡建设部2016年8月18日前言根据住房和城乡建设部《关于印发<2009年工程建设标准规范制订、修订计划>的通知》(建标[2009]88号)的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，编制了本规范。
1 总则1．0．1 为使压缩天然气供应站设计符合安全生产、保障供气、技术先进、经济合理、环境保护的要求，制定本规范。
1．0．2 本规范适用于城镇燃气工程中下列压缩天然气供应站的设计：1 压缩天然气加气站；2 压缩天然气储配站；3 压缩天然气瓶组供气站。
1．0．3 压缩天然气供应站设计除应符合本规范的规定外，尚应符合国家现行有关标准的规定。
2 术语2．0．1 压缩天然气 compressed natural gas(CNG)压缩到压力不小于10MPa且不大于25MPa的气态天然气。
2．0．2 压缩天然气供应站 CNG supply station压缩天然气加气站、压缩天然气储配站、压缩天然气瓶组供气站的统称。
2．0．3 压缩天然气加气站 CNG filling station将由管道引入的天然气经净化、计量、压缩后形成压缩天然气，并充装至气瓶车、气瓶或气瓶组内，以实现压缩天然气车载运输的站场。
2．0．4 压缩天然气储配站CNG storage and distribution sta-tion采用压缩天然气瓶车储气或将由管道引入的天然气经净化、压缩形成的压缩天然气作为气源，具有压缩天然气储存、调压、计量、加臭等功能，并向城镇燃气输配管道输送天然气的站场。
《城镇燃气规划规范》G B／T51098-2015目录1总则2术语3基本规定4用气负荷4.1负荷分类4.2负荷预测4.3规划指标5燃气气源6燃气管网6.1压力级制6.2管网布置6.3水力计算7调峰及应急储备7.1调峰7.2应急储备8燃气厂站8.1一般规定8.2天然气厂站8.3液化石油气厂站8.4汽车加气站8.5人工煤气厂站9运行调度系统附录A城镇燃气规划编制需调研收集的资料及规划编制内容附录B燃气设施用地指标本规范用词说明引用标准名录总则1总则1.0.1为提高城镇燃气规划的科学性、合理性，贯彻节能减排政策，保障供气安全，促进燃气行业技术进步，指导城镇燃气工程建设，制定本规范。
1.0.2本规范适用于城市规划或镇规划中的燃气规划的编制。
1.0.3城镇燃气规划应结合社会、经济发展情况，坚持安全稳定、节能环保、节约用地的原则，以城市、镇的总体规划和能源规划为依据，因地制宜进行编制。
1.0.4城镇燃气规划除应符合本规范外，尚应符合国家现行有关标准的规定。
术语2术语2.0.1集中负荷concentratedload??大型工业用户、燃气电厂、大型燃气锅炉房等对管网布局和稳定运行构成较大影响的负荷。
2.0.2可中断用户interruptiblecustomer??在系统事故、气源不足或供气高峰等特定时段内，可中断供气的用户。
2.0.3不可中断用户uninterruptiblecustomer??停止供气将严重影响生活秩序或威胁设备及人身安全的用户。
2.0.4非高峰期用户off-peakcustomer??在低于城镇燃气管网年平均日供气量时才用气的用户。
2.0.5负荷曲线loadcurve??在一定时间内，一类或多类用户负荷叠加后的用气量变化曲线，包括：年负荷曲线、周负荷曲线、日负荷曲线。
年负荷曲线反映月负荷波动，周负荷曲线反映日负荷波动，日负荷曲线反映小时负荷波动。
2.0.6小时负荷系数hourlyloadcoefficient??年平均小时用气量与高峰小时用气量的比值。
安全管理/行业安全天然气储配(供应)站安全管理一、压缩天然气储配(供应)站城镇燃气输配系统中，随燃气性质(如天然气、矿井气、人工煤气等)、供气压力不同，需建成具有不同功能的站、场，如靠近气源的首站及分布于城区的罐站。
可以划分为接受气源来气、储存燃气、调节控制供气压力三种基本功能，凡具备储存燃气功能的站场，皆可称为储配站。
城市天然气是逐月、逐日、逐时都在变化，但天然气供应量不可能按用户的用气量而随时改变，因此为了保证用户需求，不间断供气，必须解决气源和用气的平衡问题。
建造储气设施是解决城市用气波动的基本措施。
在建造储配站时，首先在工程可行性研究阶段，就要抓住设计方案的技术经济比较，确定供气和储气的方案与储罐的容积和数量，使有限的资金得到合理利用以取得最大投资效益。
城镇居民、商业和工业企业燃气用户是依靠中、低压管网系统供气的，以CNG作气源的燃气供应系统，必须在该管网系统的起点建立相当于城镇燃气储配站(或门站)的设施，对由母站来的气瓶转运车的CNG进行卸车、降压和储存，并按燃气用户的要求输气，可以把城镇中、低压管网系统起点处的CNG卸车、降压、储存工艺设施统称为城镇CNG供应站。
CNG供应站包括以下几个系统：①卸车系统；②调压换热系统；③流量计量系统；④加臭系统；⑤控制系统；⑥加热系统；⑦调峰储气系统(根据需要设置)。
其作业流程框图如图5-1所示。
1. 设计原则储气站站址的选择要科学合理，其与周围建筑物、构筑物的防火间距必须满足现行的国家标准《建筑设计防火规范》(GBJ 16)的有关规定，并远离居民稠密区、大型公共建筑、重要物资仓库以及通信和交通枢纽等重要设施。
储气站站址应具有适宜的地形、工程地质、供电和给排水等条件。
储气站建设应尽量少占农田，节约用地并应注意与城市总体景观的协调。
站内的消防设施、防火间距和消防车道应按现行的国家标准执行。
储气站宜设置测定天然气组成、密度、热值、湿度和各项有害杂质的仪器仪表，周围宜设置围栅和罐区排水设施。
压缩天然气供应站设计规范住房城乡建设部关于发布国家标准《压缩天然气供应站设计规范》的公告现批准《压缩天然气供应站设计规范》为国家标准，编号为GB 51102-2016，自2017年4月1日起实施。
其中，第6．2．2、6．2．3条为强制性条文，必须严格执行。
《城镇燃气设计规范》GB 50028-2006中第7章内容同时废止。
本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国住房和城乡建设部2016年8月18日前言根据住房和城乡建设部《关于印发<2009年工程建设标准规范制订、修订计划>的通知》(建标[2009]88号)的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，编制了本规范。
1 总则1．0．1 为使压缩天然气供应站设计符合安全生产、保障供气、技术先进、经济合理、环境保护的要求，制定本规范。
1．0．2 本规范适用于城镇燃气工程中下列压缩天然气供应站的设计：1 压缩天然气加气站；2 压缩天然气储配站；3 压缩天然气瓶组供气站。
1．0．3 压缩天然气供应站设计除应符合本规范的规定外，尚应符合国家现行有关标准的规定。
2 术语2．0．1 压缩天然气 compressed natural gas(CNG)压缩到压力不小于10MPa且不大于25MPa的气态天然气。
2．0．2 压缩天然气供应站 CNG supply station压缩天然气加气站、压缩天然气储配站、压缩天然气瓶组供气站的统称。
2．0．3 压缩天然气加气站 CNG filling station将由管道引入的天然气经净化、计量、压缩后形成压缩天然气，并充装至气瓶车、气瓶或气瓶组内，以实现压缩天然气车载运输的站场。
2．0．4 压缩天然气储配站CNG storage and distribution sta-tion采用压缩天然气瓶车储气或将由管道引入的天然气经净化、压缩形成的压缩天然气作为气源，具有压缩天然气储存、调压、计量、加臭等功能，并向城镇燃气输配管道输送天然气的站场。
天然气储配站平面布置准则总平面布置5.1 一般规定5.1.1压缩天然气加气站压缩天然气储配站的总平面应按生产区和辅助区分区布置。
51.2一级、一二级压缩天然气供应站应设2个对外出入口;三级压缩天然气供应站宜设2个对外出入口。
5.1.3压缩天然气加气站、压缩天然气储配站的四周边界应设置不燃烧体围墙。
生产区围墙应采用高度不小于2m的不燃烧体实体围墙:辅助区根据安全保障情况和景观要求，可采用不燃烧体非实体围墙。
生产区与辅助区之间宜采用围墙或栅栏隔开。
5.1.4 压缩天然气瓶组供气站的四周边界应设置不燃烧体围墙，当采用非实体围墙时，底部实体部分高度不应小于0.6m。
5.1.5压缩天然气供应站的集中放散装置宜设置在站内全年最小频率风向的上风侧。
5.1.6压缩天然气加气站、压缩天然气储配站内应设置气瓶车固定车位。
固定车位应有明显的边界线，每台气瓶车的固定车位宽度不应小于4.5m，长度不应小于气瓶车长度。
每个车位宜对应1个加气嘴或卸气嘴。
5.1.7气瓶车在充气或卸气作业时应停靠在固定车位，并应采取固定措施防止气瓶车移动。
5.1.8 压缩天然气供应站内生产区应设有满足生产、运行、消防等需要的道路和回车场地。
固定车位前应设有满足压缩天然气运输车辆运行的回车场地。
当站内固定式压缩天然气储气设施总几何容积不小于500m3时，应设环形消防车道;当站内固定式压缩天然气储气设施总几何容积小于500m3时，可设置尽头式消防车道和面积不小于12mx12m的回车场地。
消防车道宽度不应小于4.0mo5.1.9压缩天然气供应站的生产区内应设置满足运行操作需要的通道、爬梯和平台。
5.1.10当压缩天然气加气站、压缩天然气储配站与压缩天然气汽车加气站合建时，应采用围墙将压缩天然气汽车加气区、加气服务用站房与站内其他设施分隔开。
5.1.11压缩天然气瓶组供气站内气瓶组宜露天设置，需要时可加设罩棚保护。
5.1.12压缩天然气供应站的生产区内可种植草坪、植物、设置花坛，不得种植油性植物和影响生产操作、消防及设施安全的植物。

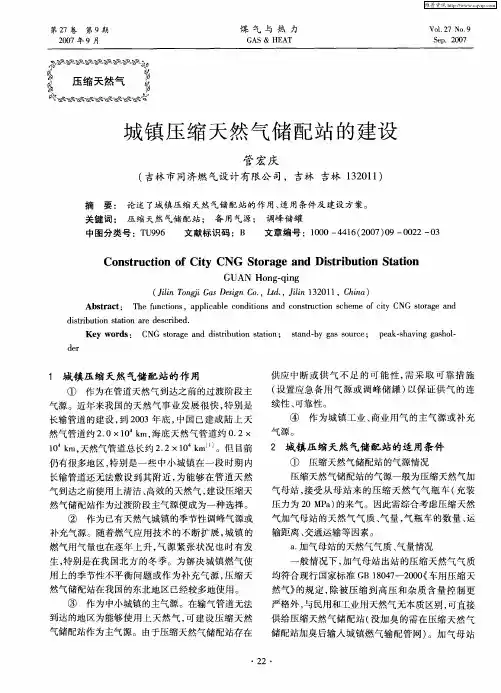

城镇压缩天然气储配站的建设2008-3-21分享到： QQ空间新浪微博开心网人人网摘要：论述了城镇压缩天然气储配站的作用、适用条件及建设方案。
关键词：压缩天然气储配站；备用气源；调峰储罐Construction of City CNG Storage and Distribution StationGUAN Hong-qing(Jilin Tongji Gas Design Co.，Ltd.，Jilin 132011，China)Abstract：The functions，applicable conditions and construc tion scheme of city CNG storage and distribution station ar e described.Key words：CNG storage and distribution station；stand-by g as source；peak-shaving gasholder1 城镇压缩天然气储配站的作用①作为在管道天然气到达之前的过渡阶段主气源。
近年来我国的天然气事业发展很快，特别是长输管道的建设，到2003年底，中国已建成陆上天然气管道约2.0×104km，海底天然气管道约0.2×10 4km，天然气管道总长约2.2×104km[1]。
但目前仍有很多地区，特别是一些中小城镇在一段时期内长输管道还无法敷设到其附近，为能够在管道天然气到达之前使用上清洁、高效的天然气，建设压缩天然气储配站作为过渡阶段主气源便成为一种选择。
②作为已有天然气城镇的季节性调峰气源或补充气源。
随着燃气应用技术的不断扩展，城镇的燃气用气量也在逐年上升，气源紧张状况也时有发生，特别是在我国北方的冬季。
为解决城镇燃气使用上的季节性不平衡问题或作为补充气源，压缩天然气储配站在我国的东北地区已经较多地使用。
③作为中小城镇的主气源。
在输气管道无法到达的地区为能够使用上天然气，可建设压缩天然气储配站作为主气源。
由于压缩天然气储配站存在供应中断或供气不足的可能性，需采取可靠措施(设置应急备用气源或调峰储罐)以保证供气的连续性、可靠性。
④作为城镇工业、商业用气的主气源或补充气源。
2 城镇压缩天然气储配站的适用条件①压缩天然气储配站的气源情况压缩天然气储配站的气源一般为压缩天然气加气母站，接受从母站来的压缩天然气气瓶车(充装压力为20MPa)的来气。
因此需综合考虑压缩天然气加气母站的天然气气质、气量，气瓶车的数量、运输距离、交通运输等因素。
a. 加气母站的天然气气质、气量情况一般情况下，加气母站出站的压缩天然气气质均符合现行国家标准GB 18047—2000《车用压缩天然气》的规定，除被压缩到高压和杂质含量控制更严格外，与民用和工业用天然气无本质区别，可直接供给压缩天然气储配站(没加臭的需在压缩天然气储配站加臭后输入城镇燃气输配管网)。
加气母站的日供气规模扣除其他用气需求量外应满足压缩天然气储配站的日供气量要求。
b. CNG的运输距离及交通运输情况此因素至关重要，CNG的运输距离直接关系到储配站供气的可靠性和工程造价。
运输距离过大会导致气瓶车的途中时间过长，周转次数减少，车的数量增加，从而直接增大了工程造价，还影响供气的可靠性。
一般情况下，CNG的运输距离在100～400km为宜，同时也应考虑道路交通运输及气候情况能否满足气瓶车的行驶要求。
②压缩天然气储配站的供气规模压缩天然气储配站一般作为在管道天然气到达之前的替代气源、调峰气源或补充气源，因此其供气规模一般不宜过大。
从工程投资效益考虑，站内不设置备用气源或调峰储罐的情况下，其规模不宜超过2.5×104m3/d[2]。
站内设置备用气源或调峰储罐的情况下，其规模不宜超过5×104m3/d。
另外，压缩天然气储配站的供气规模过大，还会导致气瓶车的数量过多，站址占地面积及储气容积相应地增大，造成站址不易选择、造价过高、供气的安全可靠性降低等不利因素。
③经济条件综合考虑压缩天然气储配站的造价与管道输气工程的可比性、C NG到站单价、运营成本以及城镇用户的可接受价格等因素后确定是否建设压缩天然气储配站。
3 城镇压缩天然气储配站的建设3.1 工程建设规模建设压缩天然气储配站首先应对其供气对象进行深入调查，确定各类燃气用户的用气量及用气规律，从而确定压缩天然气储配站的供气规模及技术方案。
压缩天然气储配站的天然气总储气量不应小于本站计算月平均日供气量的1.5倍。
当压缩天然气储配站总储气量＞3 0000m3时，应建天然气储罐等其他储气设施以保证供气的稳定性及可靠性；当总储气量≤30000m3时，可采用简易的城镇压缩天然气储配站(不设置备用气源或调峰储罐)。
3.2 站址选择及总平面布置①压缩天然气储配站选址原则符合城镇总体规划和土地利用规划的要求；与周围建筑物的防火间距应符合《建筑设计防火规范》(GB 50016.2006)及《城镇燃气设计规范》(GB 50028—2006)的有关规定；应具备适宜的地形、工程地质条件，不应设置在受洪水、内涝威胁的地带；交通方便，供水、供电、供热、通信条件好；尽量少占农田、节约用地并注意与城市景观相协调。
一般简易的城镇压缩天然气储配站的占地面积约0.2～0.3hm2，站内设置备用气源或调峰储罐的压缩天然气储配站的占地面积约0. 5～0.6hm2。
②压缩天然气储配站总平面布置压缩天然气储配站一般由CNG卸气、调压、计量、加臭等主要生产工艺系统及循环热水、给排水、供电、自动控制等辅助的生产工艺系统及办公用房等组成。
储配站的总平面应遵循现行国家相关规范，结合储配站的性质、生产工艺流程、安全、运输等要求进行布置，一般应分为两个区域，即生产区和辅助区。
具体要求按《建筑设计防火规范》(GB 50016—2006)及《城镇燃气设计规范》(GB 50028—2006)中相关章节的有关规定执行。
图1为某压缩天然气储配站平面布置。
3.3 压缩天然气储配站工程技术方案①工艺流程图2为带有应急备用气源(橇装LPG混气系统)的工艺流程。
压缩天然气气瓶车进入压缩天然气储配站后，首先通过卸气柱上的高压软管将CNG气瓶车与减压计量加臭装置连接。
在减压计量加臭装置内天然气经换热器换热，二级或三级调压后把压力调至所需要的压力，然后经计量、加臭后进入城市中压管网。
换热器中的热水由燃气热水炉提供，通过热水泵循环供给，燃气热水炉所用天然气可由站区中压管网提供。
当CNG供应不足时启用应急备用气源(橇装LPG混气系统)。
液态LPG自LPG瓶组橇送至气化混气橇，在气化混气橇内通过热水循环式气化器使液态LPG变成气态LPG，经过滤、调压进入比例式混合器。
在混合器内与净化、干燥后的压缩空气按一定的比例混合后，经热值分析仪检测、流量计计量后，送至城市中压管网。
热水循环式气化器所需热水来自燃气热水炉和热水泵、膨胀水箱组成的热水加热循环系统。
压缩空气系统(橇装)由活塞式空气压缩机、缓冲罐、除油过滤器和冷冻式干燥器等组成。
上述系统为带有应急备用气源(橇装LPG混气系统)的城镇压缩天然气储配站工艺系统，其气化、混气、空气加压、净化、干燥、热水加热和热值检测、热值调整均可由仪表间内的中央控制盘监测、控制。
简易的城镇压缩天然气储配站的工艺系统只需将应急备用气源(橇装LPG混气系统)或调峰储罐去掉②压缩天然气储配站主要设备选择压缩天然气储配站主要设备包括气瓶车、CNG减压计量加臭装置、卸气柱、控制装置及应急备用气源或储气装置等。
应根据储配站的供气规模、设计参数、工艺流程，本着技术上先进可靠、经济上合理适用的原则选择设备。
一般可采用整体型橇装设备，既保证技术上先进可靠、自动化程度高，又因其结构紧凑、体积小，运输及安装都很方便。
③备用气源方案作为中小城镇的主气源或过渡阶段主气源的压缩天然气储配站，其作用相当于城镇燃气储配站(或门站)，因此保证燃气供气的稳定性及连续性十分重要。
在压缩天然气储配站内设置备用气源或调警储罐是解决该问题的较好方法，其功能主要为在供气高峰时补充CNG减压计量加臭装置供气能力不足的部分或者当卸气柱无气瓶车卸气时保持不间断供气。
a. 对于不设置备用气源和调峰储罐的城镇压缩天然气储配站，可利用停靠在固定车位的CNG气瓶车作为调峰储罐(不包括在线供气的气瓶车)。
b. 对于采用上述方法仍无法满足供气要求的，站内需设置调峰储罐。
从有利于选择城镇输配系统及便于日常的运营维护角度出发，储气方式宜采用次高压级储存。
次高压储罐的选型，应根据城镇输配系统所需储气总容积、输配管网压力和储罐本身相关技术要求等因素进行技术经济比较后确定。
c. 对于解决城镇燃气的季节性不平衡问题或气源不足问题，可采用设置小规模的LPG混气系统柘为应急备用气源，当CNG供气不足时启用。
应急备用气源(橇装)工艺装置主要包括：橇装LPG混气蒙j 统、LPG瓶组橇(或储罐橇)、压缩空气橇等。
d. 在储气方案中还可以采用地下储气井、地下高压储气管束、地上气瓶组储气等方式，可根据实际情况进行选择。
④公用辅助工程压缩天然气储配站公用辅助工程主要包括建筑、给排水及消防、供暖及通风、电气、仪表白控、绿化等专业工程，可参见相关标准规范进行设计。
参考文献：[1] 宋德琦，苏建华，任启瑞.天然气输送储存工程[M].北京：石油工业出版社。
2004.[2] 严铭卿，廉乐明.天然气输配工程[M].北京：中国建筑工业出版社.2005.(本文作者：管宏庆吉林市同济燃气设计有限公司吉林 132011)。
