城镇燃气门站、储配站设计常识

门站和储配站
四、门站和储配站
门站和储配站站址选择应符合下列要求：
1 站址应符合城市规划的要求；
2 站址应具有适宜的地形、⼯程地质、供电、给排⽔和通信等条件；
3 门站和储配站应少占农⽥、节约⽤地并应注意与城市景观等协调；
4 门站站址应结合长输管线位置确定；
5 根据输配系统具体情况，储配站与站站可合建；
6 储配站内的储⽓罐与站外的建、构筑物的防⽕间距应符合现⾏的国家标准《建筑设计防⽕规范》GB50016的有关规定
储⽓罐或罐区之间的防⽕间距，应符合以下要求：
1 湿式储⽓罐之间、⼲式储⽓罐之间、湿式储⽓罐与⼲式储⽓罐之间的防⽕间距，不应⼩于相邻⼤罐的半径；
2 固定容积储⽓罐之间的防⽕间距，不应⼩于相邻在罐直径的2/3；
3 固定容积储⽓罐与低压湿或⼲式储⽓罐之间的防⽕间距，不应⼩于相邻较⼤罐的半径；
4 数个固定容积储⽓罐的总容积⼤于200000m3 时，应分组布置。

组与组之间的防⽕间距：卧式储罐，不应⼩于相邻较⼤罐长度的⼀半；球形储罐，不应⼩于相邻⼤罐的直径，且不应⼩于20.0m；
5 储⽓罐与液化⽯油⽓罐之间防⽕间距应符合现⾏的国家标准《建筑设计防⽕规范》GB50016
的有关规定。

门站和储配站总平⾯布置应符合以下要求：
总平⾯应分区布置，即分为⽣产区（包括储罐区、调压计量区、加压区等）和辅助区。

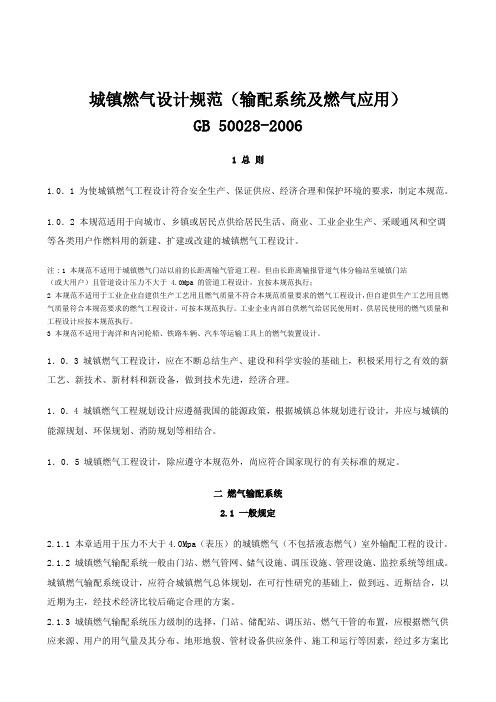

城镇燃气设计规范（输配系统及燃气应用）GB 50028-20061 总则1.0．1 为使城镇燃气工程设计符合安全生产、保证供应、经济合理和保护环境的要求，制定本规范。

1.0．2 本规范适用于向城市、乡镇或居民点供给居民生活、商业、工业企业生产、采暖通风和空调等各类用户作燃料用的新建、扩建或改建的城镇燃气工程设计。

注：1 本规范不适用于城镇燃气门站以前的长距离输气管道工程。

但由长距离输报管道气体分输站至城镇门站（或大用户）且管道设计压力不大于 4.0Mpa 的管道工程设计，宜按本规范执行；2 本规范不适用于工业企业自建供生产工艺用且燃气质量不符合本规范质量要求的燃气工程设计，但自建供生产工艺用且燃气质量符合本规范要求的燃气工程设计，可按本规范执行。

工业企业内部自供燃气给居民使用时，供居民使用的燃气质量和工程设计应按本规范执行。

3 本规范不适用于海洋和内河轮船、铁路车辆、汽车等运输工具上的燃气装置设计。

1．0．3 城镇燃气工程设计，应在不断总结生产、建设和科学实验的基础上，积极采用行之有效的新工艺、新技术、新材料和新设备，做到技术先进，经济合理。

1．0．4 城镇燃气工程规划设计应遵循我国的能源政策，根据城镇总体规划进行设计，并应与城镇的能源规划、环保规划、消防规划等相结合。

1．0．5 城镇燃气工程设计，除应遵守本规范外，尚应符合国家现行的有关标准的规定。

二燃气输配系统2.1 一般规定2.1.1 本章适用于压力不大于4.0Mpa（表压）的城镇燃气（不包括液态燃气）室外输配工程的设计。

2.1.2 城镇燃气输配系统一般由门站、燃气管网、储气设施、调压设施、管理设施、监控系统等组成。

城镇燃气输配系统设计，应符合城镇燃气总体规划，在可行性研究的基础上，做到远、近斯结合，以近期为主，经技术经济比较后确定合理的方案。

2.1.3 城镇燃气输配系统压力级制的选择，门站、储配站、调压站、燃气干管的布置，应根据燃气供应来源、用户的用气量及其分布、地形地貌、管材设备供应条件、施工和运行等因素，经过多方案比较，择优选取技术经济合理、安全可靠的文案。

城市燃气管网系统门站的设计方案1.1设计目的和作用1.1.1设计目的为向城市、居民点和工业区供应燃气，在输气干管的终端设置设燃气门站，在燃气门站将压力降至城市或工业区燃气供应系统所需的压力。

1.1.2设计作用燃气门站是长距离输气干线的终点站，是城市、工业区的气源站，在该站内接收长输管线输送来的燃气经过除尘、调压、计量和加臭后送入城市或工业区的管网。

1.2设计规模和参数1.2.1设计规模门站是为郊区供应不到的用户而设计的，考虑到城市将来的发展，该门站设计用气人数为19万人，天然气的人均用气指标定为205(MJ/人*年，该门站的设计规模为7774Nm3∕h o表1.1门站设计参数1.3工艺流程城市门站的主要功能是对信丰县高压管网来气进行过滤、计量、加臭，经调压后送往城市中压管线。

门站必须保证把来气可靠的送往城市输配系统，保证用户的正常用气。

门站的工艺流程为：正常情况下来气以压力P1=O.4Mpa进入城市门站，经过滤器除去机械性杂质，由调压器调压至0.2MPa 计量后出站，非正常情况下，当来气压力P1N16Mpa时调节管束区进气端电动蝶阀启动，保护后面的设备；当该动作有所迟缓，为设计压力的11倍时，即P1=176MPa时，进气端汇气管上安全放散阀自动打开，进行超压放散，压力正常后，各设备重新恢复工作。

站内采用的调压器稳压精度高，带安全切断功能，当出气端超压P2=0.2MPa时，出气端汇气管上安全放散阀自动打开，进行超压放散，P2=0.2MPa时，调压器安全切断发挥作用，待压力回落后，再重新恢复各设备工作。

本站设有过站总旁通管，站场事故时，关闭进出站阀门井内的手动阀，同时开启过站旁通管道上的节流阀，以保证事故情况下不中断城市供气。

由于城市燃气是具有一定毒性的爆炸性气体，又是在压力下输送和使用的，当管道及设备材质和施工方面存在的问题和使用不当，容易造成漏气，有引起爆炸、着火和人身中毒的危险。

因此，当发生漏气时能被人发觉进而消除漏气是很必要的。

燃气设计需要的知识点燃气设计是指在建筑物或者工业设施中，根据相关规范和要求，对燃气供应系统进行设计和安装的过程。

燃气设计需要掌握一些基本的知识点，包括燃气特性、燃气管道设计、燃气设备选型等方面。

本文将详细介绍燃气设计需要的知识点。

一、燃气特性燃气是指作为燃料的气体，根据不同的能源来源可以分为天然气、液化石油气、压缩天然气等。

燃气的特性直接影响到设计过程中的参数选择，包括燃烧温度、燃烧速度、燃烧热值等。

设计师需要了解不同燃气的成分、性质以及燃烧特性，以便合理设计燃气供应系统。

二、燃气管道设计燃气管道设计是指对燃气供应管道进行合理布局和尺寸计算的过程。

在设计过程中，需要考虑如下几个方面：1. 管道布局：根据建筑物或者工业设施的实际情况，确定燃气管道的布置方案，确保燃气能够顺利供应到各个燃气设备。

2. 管道尺寸：根据燃气的流量和压力要求，计算出管道的尺寸，包括管道直径、壁厚等参数，以确保燃气能够稳定供应。

3. 管道材质：选择合适的管道材质，考虑到燃气的腐蚀性和安全性等因素，常用的材质包括钢管、铜管、不锈钢管等。

三、燃气设备选型在设计燃气供应系统时，需要根据用户的需求和实际情况，选择合适的燃气设备。

常见的燃气设备包括燃气灶具、燃气热水器、燃气锅炉等。

在选型过程中，需要考虑以下几个方面：1. 能耗要求：根据建筑物或者工业设施的需求，选择合适的燃气设备，以确保能够满足热量或者燃气流量的要求。

2. 安全性能：合格的燃气设备需要符合相关安全标准，例如燃气灶具需要具备燃气泄露自动报警和断气阀保护等功能。

3. 效果及可靠性：考虑设备的使用寿命、维护保养成本、故障率等因素，选择性能可靠的燃气设备。

四、燃气安全燃气设计的一个重要方面是燃气安全。

设计师需要在设计过程中考虑到燃气的泄漏、爆炸等安全隐患，并采取相应的措施进行预防和保护。

以下是一些常见的安全措施：1. 燃气泄漏检测：安装燃气泄漏检测器，一旦发现泄漏，能够及时报警，确保人员安全。

城镇燃气规划规范城镇燃气规划是指对城镇燃气系统建设进行科学规划和合理布局，以满足城镇居民和企事业单位的用气需求，实现燃气系统的高效运行和可持续发展。

以下是城镇燃气规划规范的主要内容。

一、城镇燃气规划的目标和原则：城镇燃气规划应根据城镇的规模、人口密度、经济发展水平等因素，确定合理的燃气供应指标，并坚持经济、安全、环保、可持续的原则。

规划目标要明确，包括供气范围、供气强度、供气质量等。

二、城镇燃气规划的内容：1. 燃气供应区划：根据城镇的用气需求和用气强度，划分供气区域，确定主干管线和支线的布局，确保供气能力与用气需求的匹配。

2. 燃气管道布置：管道的布置应考虑地形地貌、建筑密度、交通道路等因素，合理选择管道材质、直径和设计压力，确保管道的稳定运行和安全性。

3. 燃气储存与调配：根据供气需求的时段性变化，建设适当的储气设施，实现气源的储存和调配，保障燃气供应的可靠性和稳定性。

4. 燃气站点选址：燃气调压站、储气站、加气站等站点的选址应考虑地理位置、环境影响、输送距离等因素，合理布局，方便运营和维护。

5. 燃气设备安全性规定：确定燃气设备的布置和安全间距，制定安全操作规程，确保设备运行的安全性和稳定性。

6. 燃气质量控制：制定相关标准，对进口燃气进行检测和监管，确保供气质量符合国家标准和用户需求。

三、城镇燃气规划的程序：1. 数据调查与分析：对城镇进行综合调查，了解用气需求、用气强度、用气结构等情况，进行数据分析和预测。

2. 制定规划方案：根据调查数据，制定城镇燃气规划方案，包括供气区划、管道布置、站点布局等内容。

3. 方案论证与修订：对规划方案进行技术和经济论证，评估方案的可行性和经济性，根据评估结果修订方案。

4. 提交批准和实施：将修订后的规划方案提交上级主管部门审批，并组织实施。

四、城镇燃气规划的技术要求：1. 管道设计：根据规划需要，设计管道的直径、材质和设计压力，确保管道的流量和设计压降符合要求。

城镇燃气输配工程设计标准一、总则本标准规定了城镇燃气输配工程设计的基本原则、要求、方法和程序。

本标准适用于新建、改建和扩建的城镇燃气输配工程的设计。

二、术语和符号本部分规定了城镇燃气输配工程设计中常用的术语和符号。

三、基本规定1.设计依据：应包括国家有关法律法规、标准规范、规划文件等。

2.设计范围：应明确设计范围，包括气源、输配管道、储配站、调压设施、计量设施等。

3.设计原则：应遵循安全、经济、环保、节能的原则。

4.设计程序：应包括初步设计、施工图设计等阶段。

四、燃气管道1.管道材料：应根据管道工作压力、介质特性、环境条件等因素选择合适的管材。

2.管道布置：应考虑地形、地质、建筑物等因素，合理布置管道走向。

3.管道埋深：应根据土壤性质、管道材料、管道间距等因素确定。

4.管道防腐：应根据土壤腐蚀性等因素选择合适的防腐措施。

五、燃气设备与设施1.储配站：应选择合适的储气设施，合理确定储气规模。

2.调压设施：应根据用户需求和管道压力等因素选择合适的调压设备。

3.计量设施：应选择精度高、稳定性好的计量设备。

4.配套设施：应根据设备运行需求，合理配置供电、给排水等设施。

六、监控与安全1.监控系统：应建立完善的监控系统，对燃气输配过程进行实时监测。

2.安全措施：应根据燃气输配的特点，采取相应的安全措施，如防爆、防雷等。

3.应急预案：应制定完善的应急预案，确保在突发事件发生时能够及时应对。

七、环境保护与节能1.环境保护：应采取有效的环境保护措施，减少燃气输配对环境的影响。

2.节能措施：应采取合理的节能措施，降低燃气输配过程中的能耗。
