YUYWX-084维修电工技能实训考核装置 网孔板.双组型

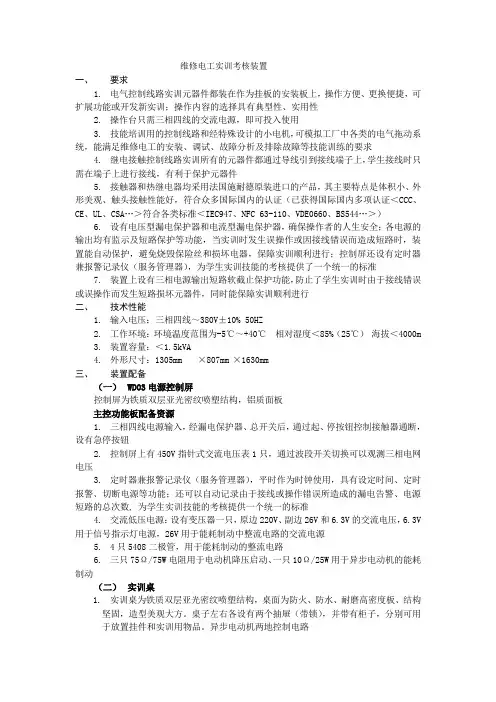

维修电工实训考核装置一、要求1.电气控制线路实训元器件都装在作为挂板的安装板上，操作方便、更换便捷，可扩展功能或开发新实训；操作内容的选择具有典型性、实用性2.操作台只需三相四线的交流电源，即可投入使用3.技能培训用的控制线路和经特殊设计的小电机，可模拟工厂中各类的电气拖动系统，能满足维修电工的安装、调试、故障分析及排除故障等技能训练的要求4.继电接触控制线路实训所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件5.接触器和热继电器均采用法国施耐德原装进口的产品，其主要特点是体积小、外形美观、触头接触性能好，符合众多国际国内的认证（已获得国际国内多项认证＜CCC、CE、UL、CSA…＞符合各类标准＜IEC947、NFC 63-110、VDE0660、BS544…＞）6.设有电压型漏电保护器和电流型漏电保护器，确保操作者的人生安全；各电源的输出均有监示及短路保护等功能，当实训时发生误操作或因接线错误而造成短路时，装置能自动保护，避免烧毁保险丝和损坏电器，保障实训顺利进行；控制屏还设有定时器兼报警记录仪（服务管理器），为学生实训技能的考核提供了一个统一的标准7.装置上设有三相电源输出短路软截止保护功能，防止了学生实训时由于接线错误或误操作而发生短路损坏元器件，同时能保障实训顺利进行二、技术性能1.输入电压：三相四线～380V±10% 50HZ2.工作环境：环境温度范围为-5℃～+40℃相对湿度＜85%（25℃）海拔＜4000m3.装置容量：＜1.5kVA4.外形尺寸：1305mm ×807mm ×1630mm三、装置配备（一）WD03电源控制屏控制屏为铁质双层亚光密纹喷塑结构，铝质面板主控功能板配备资源1.三相四线电源输入，经漏电保护器、总开关后，通过起、停按钮控制接触器通断，设有急停按钮2.控制屏上有450V指针式交流电压表1只，通过波段开关切换可以观测三相电网电压3.定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、电源短路的总次数, 为学生实训技能的考核提供一个统一的标准4.交流低压电源：设有变压器一只，原边220V、副边26V和6.3V的交流电压，6.3V 用于信号指示灯电源，26V用于能耗制动中整流电路的交流电源5.4只5408二极管，用于能耗制动的整流电路6.三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动（二）实训桌1.实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。

电工实训实验指导书江西渝州科技职业学院前言我国自1994年以来，相继颁布了《劳动法》职业教育法》逐步推行了职业技能鉴定和职业资格证书制度，使我国的职业技能培训开始走上了法制化轨道。

为适应新形势的要求，进一步提高机械行业技术工人队伍的素质，机械工业职业技能鉴定指导中心组织编写了《机械工人职业技能培训教材》。

本企业研制生产的THWD-3型培训台目前可对《初中级维修电工》教材中列出的基本的电气控制线路进行实际动手操作，使学生操作培训后，在以下技能上得到了提高：1、熟悉常用低压电器的结构、原理、安装和使用；2、了解电路图中图形符号、文字符号的使用方法，并能按实物的布局，画出相应的接线图；3、掌握了焊接和安装后，能用书上的专业知识独立完成线路的检测和调试。

因此，该操作台不仅可让学生使用、提高学生的动手能力和技能操作水平，同时该操作台也可作为初、中级维修电工的技能考核台。

目录第一章THWD-2型维修电工技能实训装置简介 (1)第二章THWD-2型维修电工技能实训装置安装要求 (4)第三章THWD-2型维修电工及技能实训装置可进行的操作内容 (6)实验一三相异步电动机的直接启动控制 (6)实验二三相异步电动机接触器点动控制线路 (8)实验三单向启动停止控制线路/异步电动机自锁控制线路 (11)实验四异步电动机单向点动、启动控制控制电路 (14)实验五异步电动机联锁正反转控制线路 (17)（A）按钮联锁的三相异步电动机正反转控制线路 (17)（B）接触器联锁的三相异步电动机正反转控制线路 (20)（C）双重联锁的三相异步电动机正反转控制线路 (23)实验六正反转点动、启动控制线路 (26)实验七异步电动机反接制动控制线路 (29)实验八异步电动机星形、三角形控制线路 (31)实验九手动顺序启动 (35)实验十自动顺序控制线路 (37)实验十一异步电动机两地控制线路 (39)实验十二三相异步电动机串电阻降压启动手动控制 (41)实验十三三相异步电动机串电阻降压启动自动控制 (43)实验十四单向降压启动及反接制动控制 (45)实验十五三相异步电动机能耗制动控制线路 (48)实验十六自动往返控制线路 (50)实验十七带点动的自动往返控制线路 (53)实验十八接触器控制双速电动机的控制线路 (56)实验十九时间继电器控制双速电机的控制线路 (58)实验二十C620型车床的接线、故障与维修 (61)实验二十一电动葫芦的电气控制线路 (64)实验二十二Y3150型滚齿机控制电路 (66)实验二十三Z3040B摇臂钻床电气控制线路 (69)实验二十四CA6140普通车床电路 (76)实验二十五单向电动机起动控制线路………………………………………..实验二十六白炽灯控制线路……………………………………………………………实验二十七日光灯控制线路……………………………………………………………实验二十八触摸开关控制白炽灯线路…………………………………………………实验二十九声控开关控制楼梯白炽灯线路……………………………………………实验三十单相电度表的安装线路…………………………………………………实验三十一三相四线有功电度表的安装……………………………………………...实验三十二三相四线无功电度表的安装实验三十三实验三十四实验三十五实验三十六实验三十七实验三十八实验三十九实验四十实验四十一实验四十二实验四十三附录一附录二电压表、电流表的安装电路万转开关和电压表测量三相线电压的接线电路一台电流互感器用于单相回路的接线电路二台电流互感器接成不完全星形接线的电路三台电流互感器接成星形接线电路二台电流互感器差接接线电路三台电流互感器接成三角形接线电路并励直流电动机电枢回路串电阻起动与调速直流电机改变励磁电流进行调速的控制电路带有能耗制动的反转控制电路反接制动的控制电路直流电源的获得方式LW5－16/H1196万能转换开关接线图第一章THWD-2型维修电工技能实训装置简介1-1操作台的特点及技术参数一、操作台的特点1、电气控制线路或电子线路都装在作为挂板的安装板上，操作方便、更换便捷、易扩展功能或开发新实验；2、操作台只需三相四线的交流电源即可投入使用，且占地面积小，节约用房、减少基建投资；3、技能培训用的控制线路和小电机可模拟工厂各类机械的电力拖动系统、并可满足维修电工的安装、调试、故障分析及排除等技能训练要求；4、操作内容的选择具有典型性、实用性，操作台装了漏电保护，对培训者的安全起到了保护作用。

网孔型维修电工实训考核装置（双组型，以下两种形式任选）2种均可一、概述该装置主要由实训桌、网孔板、实训元器件（也可自购）组成。

学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。

能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。

实训项目可自行确定，根据所选的项目选择相应的元器件。

该装置也可作为电工考工的考核设备。

二、特点1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷、易扩展功能或开发新的实训项目（增购元器件即可增加相应实训项目）。

2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显着。

3、实训台配备两组相互独立的电源，互不干扰，即可以两个学生同时进行实训。

4、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全，电源输出均有监视及短路保护等功能，使用安全可靠。

三、技术性能1、输入电源：三相四线制～380V±10% 50Hz2、温度：-5℃～+40℃，相对湿度＜85%（25℃）3、装置容量：＜1.5KVA4、外形尺寸：1600mm×750mm×1690mm四、实训台配置1、公共部分：输入电压：AC380V±10%，50Hz，三相四线，设有电压型漏电和电流型漏电保护，外部电源输入有指示灯指示。

2、三相电源总开关带漏电保护:Ｉ△n ≤30mA，时间≤0.1 s3、每组提供线电压380V或相电压220V两种电源，单相电源插座、线电压输入指示表。

4、提供双组+24V直流电压源，带有开关，及短路保护。

5、提供双组交流24V电压源，带有开关及短路保护。

6、三相、单相输出带自动空气开关,容量10A?????????7、事故急停按钮，电源指示，供电指示，遇紧急情况按下按钮切断实训台总电源。

8、市电插座9、交、直流电源(1) 励磁电源：直流220V/0.5A，具有短路保护。

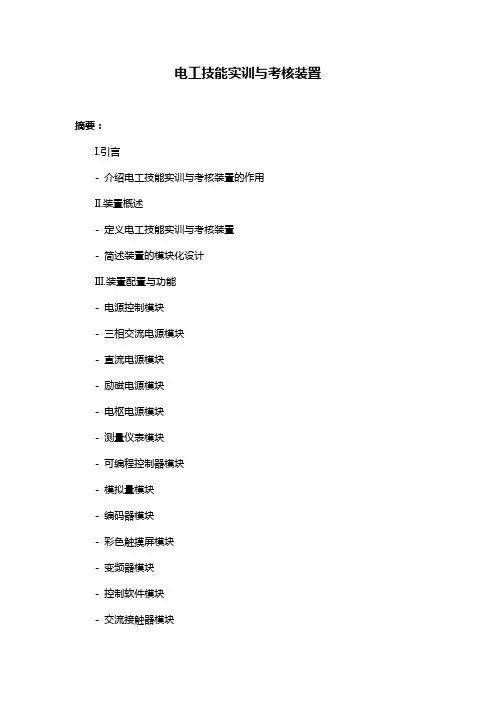

电工技能实训与考核装置摘要：I.引言- 介绍电工技能实训与考核装置的作用II.装置概述- 定义电工技能实训与考核装置- 简述装置的模块化设计III.装置配置与功能- 电源控制模块- 三相交流电源模块- 直流电源模块- 励磁电源模块- 电枢电源模块- 测量仪表模块- 可编程控制器模块- 模拟量模块- 编码器模块- 彩色触摸屏模块- 变频器模块- 控制软件模块- 交流接触器模块- 实训模块配置IV.实训内容- 电工仪表实训- 电工接线工艺实训- 电子电路实训- 电工照明配电实训- 电力拖动实训- 单片机实训- PLC 综合训练- 变频调速实训- 触电急救实训- 安全消防实训V.适用范围与评价- 适用人群与机构- 教学培训效果评价正文：电工技能实训与考核装置是一种教学设备，旨在帮助学生掌握电工技能，熟悉电路控制原理，并能够进行实际操作。

该装置采用模块化设计，可以根据不同的实训考核内容配置相应的实训模块，方便实用。

电工技能实训与考核装置主要包括电源控制模块、三相交流电源模块、直流电源模块、励磁电源模块、电枢电源模块、测量仪表模块、可编程控制器模块、模拟量模块、编码器模块、彩色触摸屏模块、变频器模块、控制软件模块、交流接触器模块等。

这些模块组合起来，形成一个完整的实训体系，可以满足各种实训需求。

通过电工技能实训与考核装置，学生可以进行电工仪表实训、电工接线工艺实训、电子电路实训、电工照明配电实训、电力拖动实训、单片机实训、PLC 综合训练、变频调速实训、触电急救实训、安全消防实训等内容。

这些实训内容涵盖了电工技术的各个方面，可以帮助学生全面掌握电工技能。

适用范围方面，电工技能实训与考核装置广泛适用于职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。

使用该装置进行实训，能够有效提高学生的实际操作能力，培养学生的实践技能，为学生的就业和职业发展打下坚实的基础。

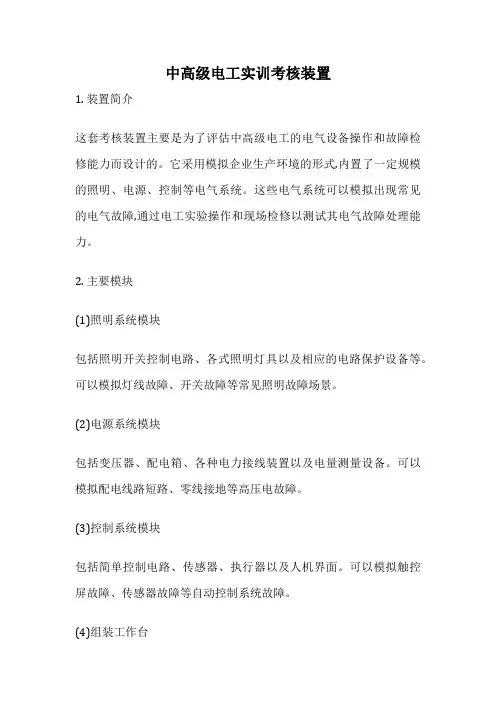

中高级电工实训考核装置
1. 装置简介
这套考核装置主要是为了评估中高级电工的电气设备操作和故障检修能力而设计的。

它采用模拟企业生产环境的形式,内置了一定规模的照明、电源、控制等电气系统。

这些电气系统可以模拟出现常见的电气故障,通过电工实验操作和现场检修以测试其电气故障处理能力。

2. 主要模块
(1)照明系统模块
包括照明开关控制电路、各式照明灯具以及相应的电路保护设备等。

可以模拟灯线故障、开关故障等常见照明故障场景。

(2)电源系统模块
包括变压器、配电箱、各种电力接线装置以及电量测量设备。

可以模拟配电线路短路、零线接地等高压电故障。

(3)控制系统模块
包括简单控制电路、传感器、执行器以及人机界面。

可以模拟触控屏故障、传感器故障等自动控制系统故障。

(4)组装工作台
提供电器开关箱、配电箱等样板,用于电工组装和故障处理实操操作。

3. 考核流程
实训考核将安排电工在模拟工作环境中,依次完成各模块设定的典型故障检修任务。

考官将评估电工的工作态度、操作流程和处理效果,最后给出实操操作能力等级认定。

该装置旨在帮助电工提升实际操作水平,并为企业提供高素质电工人才培养保障。

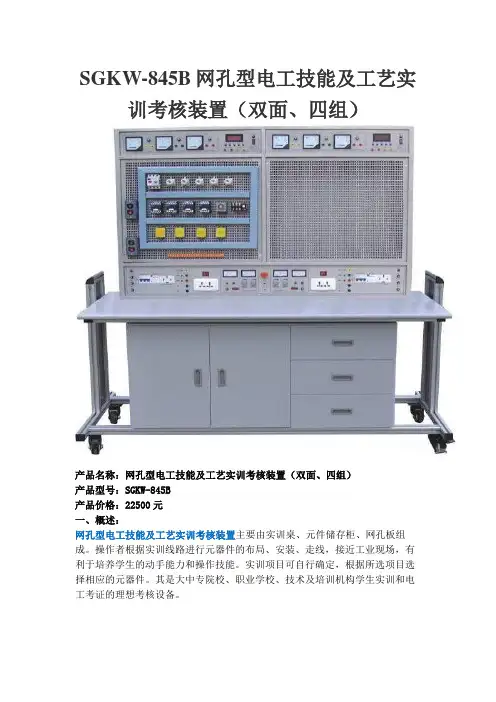

SGKW-845B网孔型电工技能及工艺实训考核装置（双面、四组）产品名称：网孔型电工技能及工艺实训考核装置（双面、四组）产品型号：SGKW-845B产品价格：22500元一、概述：网孔型电工技能及工艺实训考核装置主要由实训桌、元件储存柜、网孔板组成。

操作者根据实训线路进行元器件的布局、安装、走线，接近工业现场，有利于培养学生的动手能力和操作技能。

实训项目可自行确定，根据所选项目选择相应的元器件。

其是大中专院校、职业学校、技术及培训机构学生实训和电工考证的理想考核设备。

二、特点：1、电气控制线路元器件都装在网孔板上，操作方便、灵活、更换快捷、易扩展功能或开展新实训项目。

2、操作台只需三相四线交流电源即可投入使用，占地面积小，节约用房，减少管理人员及基建投资。

3、设有电压型电流型漏电保护器，并有单片机自动全程监控实训装置过载或短路，一旦发生即可自动切断电源，故障排除后方可再次启动工作电源。

能确保设施和操作者安全。

各电源输出均有监视功能，各测量仪表也均有可靠的保护功能。

4、实训台为四组型，每个工位配套独立电工仪表和电源，四个工位同时进行实训互不干扰。

三、技术性能：1、工作电源：三相四线（或三相五线）～380V±5% 50Hz2、温度：-10℃～40℃，相对湿度＜85%（25℃）3、装置容量：＜1.5KVA4、重量：200Kg5、外形尺寸：1500mm×1400mm×1700mm四、电工技能实训台配备1、每一面设有起动、停止、急停功能。

由单片机全程监控实训台过载和短路功能，一有情况能自动切断工作电源，故障排除复位后方可重新启动电源，确保设备和操作者安全。

2、每工位设有一个总电源开关，具有漏电保护功能，当漏电流达30mA时，保护装置动作。

3、提供单相、三相插座每组各一只。

4、每工位一路直流稳压电源：电压0-30V，电流3A，内置式继电器自动换档，多圈电位器连续调节，使用方便，有数字表指示。

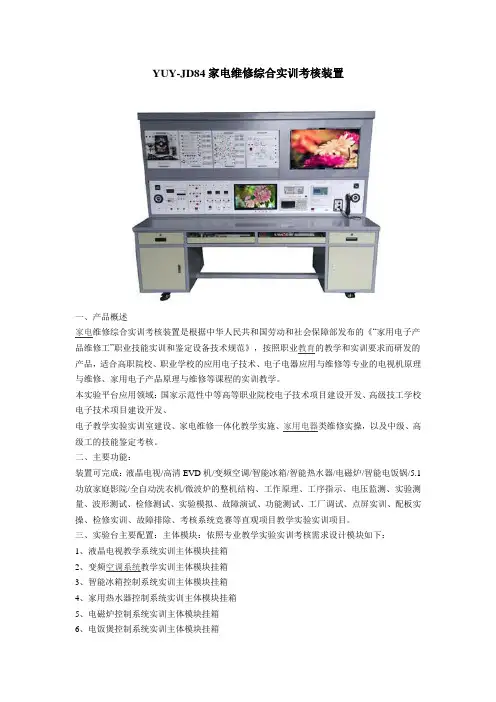

YUY-JD84家电维修综合实训考核装置一、产品概述家电维修综合实训考核装置是根据中华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品，适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。

本实验平台应用领域：国家示范性中等高等职业院校电子技术项目建设开发、高级技工学校电子技术项目建设开发、电子教学实验实训室建设、家电维修一体化教学实施、家用电器类维修实操，以及中级、高级工的技能鉴定考核。

二、主要功能：装置可完成：液晶电视/高清EVD机/变频空调/智能冰箱/智能热水器/电磁炉/智能电饭锅/5.1功放家庭影院/全自动洗衣机/微波炉的整机结构、工作原理、工序指示、电压监测、实验测量、波形测试、检修测试、实验模拟、故障演试、功能测试、工厂调试、点屏实训、配板实操、检修实训、故障排除、考核系统竞赛等直观项目教学实验实训项目。

三、实验台主要配置：主体模块：依照专业教学实验实训考核需求设计模块如下：1、液晶电视教学系统实训主体模块挂箱2、变频空调系统教学实训主体模块挂箱3、智能冰箱控制系统实训主体模块挂箱4、家用热水器控制系统实训主体模块挂箱5、电磁炉控制系统实训主体模块挂箱6、电饭煲控制系统实训主体模块挂箱7、微波炉控制系统实训主体模块挂箱8、洗碗机控制系统实训主体模块挂箱9、5.1功放系统控制效果实训主体模块挂箱10、全自动洗衣机控制系统实训主体模块挂箱模块一、液晶电视教学系统实训主体模块1、液晶电视实训主板：采用最新主流MST方案设计的液晶电视实训主板（教学专用版），固定于主体模块之上，快速分离拆卸设计，方便独立教学及损坏独立更换；配套对应清晰电路原理图纸及工作分析教程、教学实训教材，可以直接实现各种实验测量、波形测量、故障演试、供电指示、启动指示、操作控制、工厂调试、检修实训等教学实训项目课程。

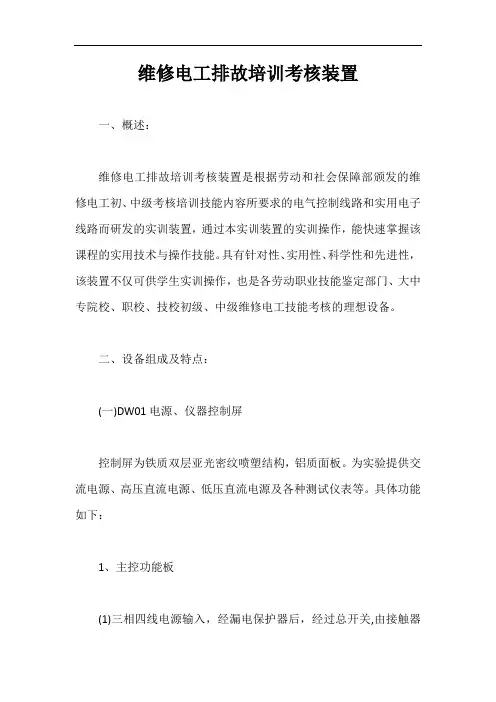

维修电工排故培训考核装置一、概述：维修电工排故培训考核装置是根据劳动和社会保障部颁发的维修电工初、中级考核培训技能内容所要求的电气控制线路和实用电子线路而研发的实训装置，通过本实训装置的实训操作，能快速掌握该课程的实用技术与操作技能。

具有针对性、实用性、科学性和先进性，该装置不仅可供学生实训操作，也是各劳动职业技能鉴定部门、大中专院校、职校、技校初级、中级维修电工技能考核的理想设备。

二、设备组成及特点：(一)DW01电源、仪器控制屏控制屏为铁质双层亚光密纹喷塑结构，铝质面板。

为实验提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。

具体功能如下：1、主控功能板(1)三相四线电源输入，经漏电保护器后，经过总开关,由接触器通过起、停按钮进行操作；(2)设有450V指针式交流电压表三只，指示电源输入的三相电压；(3)无线智能考核系统采用新MCU技术RAM处理芯片的数字化集成电路板与配套无线故障设置控制系统，系统稳定、不易感染病毒。

控制模块(PC控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离，避免复杂连线干扰控制器，系统更加可靠。

驱动模块内置智能故障设置控制系统，配有专用新型无线数据传输模块(可插拔型)和RS232串行通讯接口，可无线组网通讯和RS232有线通讯。

手持移动控制终端采用7寸高清晰彩色液晶触控屏，中文菜单式触控操作界面，人机对话友好。

手持移动控制终端可控制任意一台带驱动模块的实训设备。

手持移动控制终端不联网时可作单机操作，当带驱动模块的实训设备无线组网时，手持移动控制终端可无线进网作为联网终端，可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。

可通过PC机或平板电脑控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，教师与学员界面分开，教师通过密码进入教师界面出题，学员在普通界面答题。

(注：教师与学员设故与排故界面原理图与设备面板原理图完全一致)可自由设定任意一处有关的各种常见故障，故障类型包括：线路断路、对地短路、接触不良，偶发等故障现象。

网孔型维修电工实训考核装置（双组型，以下两种形式任选）2种均可一、概述该装置主要由实训桌、网孔板、实训元器件（也可自购）组成。

学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。

能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。

实训项目可自行确定，根据所选的项目选择相应的元器件。

该装置也可作为电工考工的考核设备。

二、特点1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷、易扩展功能或开发新的实训项目（增购元器件即可增加相应实训项目）。

2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。

3、实训台配备两组相互独立的电源，互不干扰，即可以两个学生同时进行实训。

4、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全，电源输出均有监视及短路保护等功能，使用安全可靠。

三、技术性能1、输入电源：三相四线制～380V±10% 50Hz2、温度：-5℃～+40℃，相对湿度＜85%（25℃）3、装置容量：＜1.5KVA4、外形尺寸：1600mm×750mm×1690mm四、实训台配置1、公共部分：输入电压：AC380V±10%，50Hz，三相四线，设有电压型漏电和电流型漏电保护，外部电源输入有指示灯指示。

2、三相电源总开关带漏电保护:Ｉ△n ≤30mA，时间≤0.1 s3、每组提供线电压380V或相电压220V两种电源，单相电源插座、线电压输入指示表。

4、提供双组+24V直流电压源，带有开关，及短路保护。

5、提供双组交流24V电压源，带有开关及短路保护。

6、三相、单相输出带自动空气开关,容量10A7、事故急停按钮，电源指示，供电指示，遇紧急情况按下按钮切断实训台总电源。

8、市电插座9、交、直流电源(1) 励磁电源：直流220V/0.5A，具有短路保护。

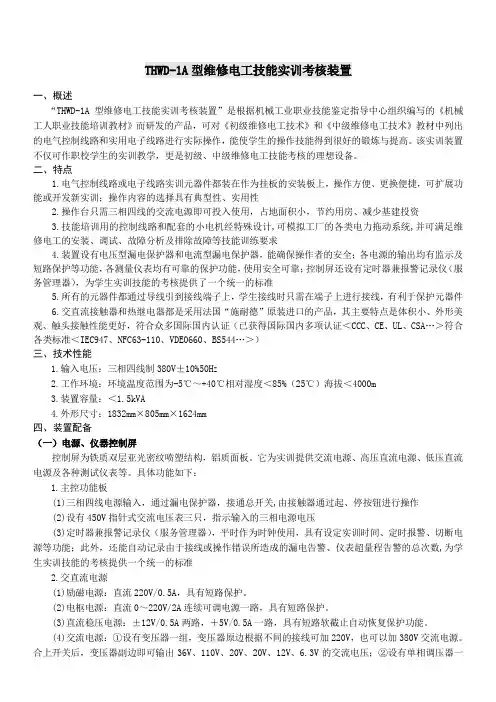

THWD-1A型维修电工技能实训考核装置一、概述“THWD-1A型维修电工技能实训考核装置”是根据机械工业职业技能鉴定指导中心组织编写的《机械工人职业技能培训教材》而研发的产品，可对《初级维修电工技术》和《中级维修电工技术》教材中列出的电气控制线路和实用电子线路进行实际操作，能使学生的操作技能得到很好的锻炼与提高。

该实训装置不仅可作职校学生的实训教学，更是初级、中级维修电工技能考核的理想设备。

二、特点1.电气控制线路或电子线路实训元器件都装在作为挂板的安装板上，操作方便、更换便捷，可扩展功能或开发新实训；操作内容的选择具有典型性、实用性2.操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资3.技能培训用的控制线路和配套的小电机经特殊设计,可模拟工厂的各类电力拖动系统,并可满足维修电工的安装、调试、故障分析及排除故障等技能训练要求4.装置设有电压型漏电保护器和电流型漏电保护器，能确保操作者的安全；各电源的输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠；控制屏还设有定时器兼报警记录仪（服务管理器），为学生实训技能的考核提供了一个统一的标准5.所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件6.交直流接触器和热继电器都是采用法国“施耐德”原装进口的产品，其主要特点是体积小、外形美观、触头接触性能更好，符合众多国际国内认证（已获得国际国内多项认证＜CCC、CE、UL、CSA…＞符合各类标准＜IEC947、NFC63-110、VDE0660、BS544…＞）三、技术性能1.输入电压：三相四线制380V±10%50H Z2.工作环境：环境温度范围为-5℃～+40℃相对湿度＜85%（25℃）海拔＜4000m3.装置容量：＜1.5kVA4.外形尺寸：1832mm×805mm×1624mm四、装置配备（一）电源、仪器控制屏控制屏为铁质双层亚光密纹喷塑结构，铝质面板。
