直流电源滤波电路及电子滤波器原理分析

滤波电路的原理
滤波电路是一种用于去除信号中不需要的频率成分，保留有用信号的电路。

它的原理基于信号的频率特性，通过选择性地传递或阻止特定频率范围内的信号来实现滤波。

滤波电路通常由电容器、电感器和电阻器等元件组成。

根据元件的排列方式和连接方式，滤波电路可以分为低通滤波电路、高通滤波电路、带通滤波电路和带阻滤波电路。

低通滤波电路可以让低频信号通过，而阻止高频信号的传输。

它的原理是通过电容器对高频信号的阻抗产生作用，使高频信号流向地，从而实现对高频信号的滤波。

高通滤波电路则与低通滤波电路相反，它可以让高频信号通过，而阻止低频信号的传输。

高通滤波电路利用电感器对低频信号的阻抗产生作用，将低频信号流向地，从而实现对低频信号的滤波。

带通滤波电路可以选择某个频率范围内的信号通过，同时阻止其他频率范围的信号传输。

它通常由高通滤波和低通滤波两部分组成，可以实现对特定频率范围内信号的滤波。

带阻滤波电路则相反，它可以选择阻止某个频率范围内的信号通过，而允许其他频率的信号传输。

带阻滤波电路通常由低通滤波和高通滤波两部分组成。

通过合理选择滤波电路的元件和参数，可以实现对不同频率范
围内信号的有效滤波，从而去除噪音或干扰，提取出我们所需要的信号。

这是滤波电路的基本原理。

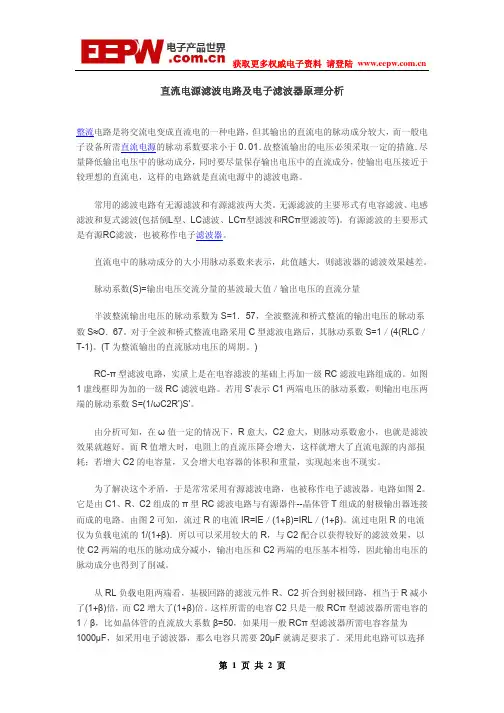

直流电源滤波电路及电子滤波器原理分析整流电路是将交流电变成直流电的一种电路，但其输出的直流电的脉动成分较大，而一般电子设备所需直流电源的脉动系数要求小于0．01．故整流输出的电压必须采取一定的措施．尽量降低输出电压中的脉动成分，同时要尽量保存输出电压中的直流成分，使输出电压接近于较理想的直流电，这样的电路就是直流电源中的滤波电路。

常用的滤波电路有无源滤波和有源滤波两大类。

无源滤波的主要形式有电容滤波、电感滤波和复式滤波(包括倒L型、LC滤波、LCπ型滤波和RCπ型滤波等)。

有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。

直流电中的脉动成分的大小用脉动系数来表示，此值越大，则滤波器的滤波效果越差。

脉动系数(S)=输出电压交流分量的基波最大值／输出电压的直流分量半波整流输出电压的脉动系数为S=1．57，全波整流和桥式整流的输出电压的脉动系数S≈O．67。

对于全波和桥式整流电路采用C型滤波电路后，其脉动系数S=1／(4(RLC／T-1)。

(T为整流输出的直流脉动电压的周期。

)RC-π型滤波电路，实质上是在电容滤波的基础上再加一级RC滤波电路组成的。

如图1虚线框即为加的一级RC滤波电路。

若用S'表示C1两端电压的脉动系数，则输出电压两端的脉动系数S=(1/ωC2R')S'。

由分析可知，在ω值一定的情况下，R愈大，C2愈大，则脉动系数愈小，也就是滤波效果就越好。

而R值增大时，电阻上的直流压降会增大，这样就增大了直流电源的内部损耗；若增大C2的电容量，又会增大电容器的体积和重量，实现起来也不现实。

为了解决这个矛盾，于是常常采用有源滤波电路，也被称作电子滤波器。

电路如图2。

它是由C1、R、C2组成的π型RC滤波电路与有源器件--晶体管T组成的射极输出器连接而成的电路。

由图2可知，流过R的电流IR=IE／(1+β)=IRL／(1+β)。

流过电阻R的电流仅为负载电流的1/(1+β)．所以可以采用较大的R，与C2配合以获得较好的滤波效果，以使C2两端的电压的脉动成分减小，输出电压和C2两端的电压基本相等，因此输出电压的脉动成分也得到了削减。

简述滤波电路的原理及应用一、滤波电路的原理滤波电路是一种能够选择特定频率范围内信号的电路，其原理是基于电容、电感和电阻的特性（RC、RLC电路）。

滤波电路的主要作用是滤除杂散信号，提取需要的信号成分，使其保持较稳定的幅度和相位。

滤波电路的原理可以分为两种：低通滤波和高通滤波。

1. 低通滤波低通滤波电路可以通过滤除高频信号，使得低于截止频率的信号通过，而高于截止频率的信号被滤除。

其原理是通过增加电容或电感的阻抗来实现。

常见的低通滤波电路有RC低通滤波器和RLC低通滤波器。

•RC低通滤波器：通过连接电阻和电容组成的电路，使得高频信号被短路，只有低频信号通过。

•RLC低通滤波器：在RC电路的基础上，引入电感，通过改变电感和电容的数值实现截止频率的调整，进一步滤除高频信号。

2. 高通滤波高通滤波电路可以通过滤除低频信号，使得高于截止频率的信号通过，而低于截止频率的信号被滤除。

其原理是通过改变电容和电感的阻抗来实现。

常见的高通滤波电路有RC高通滤波器和RLC高通滤波器。

•RC高通滤波器：通过连接电阻和电容组成的电路，使得低频信号被短路，只有高频信号通过。

•RLC高通滤波器：在RC电路的基础上，引入电感，通过改变电感和电容的数值实现截止频率的调整，进一步滤除低频信号。

二、滤波电路的应用滤波电路在电子设备和通信系统中具有广泛的应用。

1. 信号处理滤波电路在信号处理中起到重要的作用。

通过选择适当的滤波电路，可以滤除噪声和干扰信号，提取出需要的信号成分。

例如，在音频设备中，使用低通滤波器去除高频噪声，使得音频信号更加纯净；在无线通信系统中，使用带通滤波器选择特定频段的信号，排除其他频段的干扰。

2. 电源滤波电源滤波电路用于去除电源信号中的高频噪声，提供稳定的直流电源。

在电子设备中，电源不稳定会对各个模块的正常工作产生干扰，因此需要使用滤波电路进行稳定化处理。

常见的电源滤波电路包括LC滤波器和小信号RC滤波器。

3. 无线通信系统滤波电路在无线通信系统中也应用广泛。

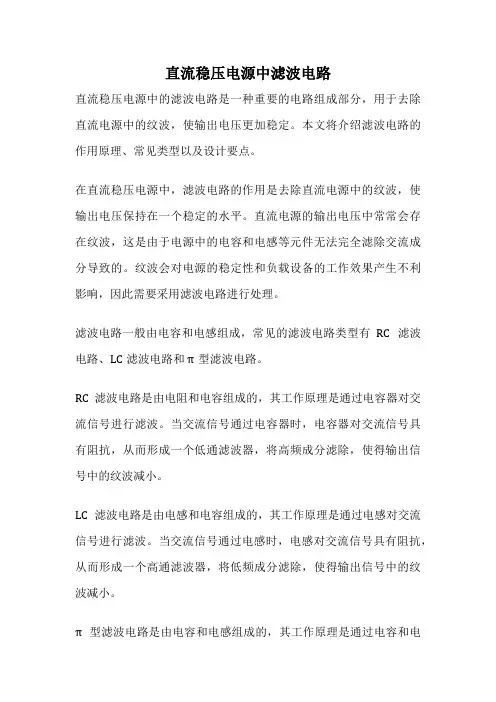

直流稳压电源中滤波电路直流稳压电源中的滤波电路是一种重要的电路组成部分，用于去除直流电源中的纹波，使输出电压更加稳定。

本文将介绍滤波电路的作用原理、常见类型以及设计要点。

在直流稳压电源中，滤波电路的作用是去除直流电源中的纹波，使输出电压保持在一个稳定的水平。

直流电源的输出电压中常常会存在纹波，这是由于电源中的电容和电感等元件无法完全滤除交流成分导致的。

纹波会对电源的稳定性和负载设备的工作效果产生不利影响，因此需要采用滤波电路进行处理。

滤波电路一般由电容和电感组成，常见的滤波电路类型有RC滤波电路、LC滤波电路和π型滤波电路。

RC滤波电路是由电阻和电容组成的，其工作原理是通过电容器对交流信号进行滤波。

当交流信号通过电容器时，电容器对交流信号具有阻抗，从而形成一个低通滤波器，将高频成分滤除，使得输出信号中的纹波减小。

LC滤波电路是由电感和电容组成的，其工作原理是通过电感对交流信号进行滤波。

当交流信号通过电感时，电感对交流信号具有阻抗，从而形成一个高通滤波器，将低频成分滤除，使得输出信号中的纹波减小。

π型滤波电路是由电容和电感组成的，其工作原理是通过电容和电感相互配合，形成一个带通滤波器，将高频和低频成分滤除，使得输出信号中的纹波减小。

在设计滤波电路时，需要考虑电容和电感的选取。

电容的选取应考虑其容值和额定电压，以满足纹波电压的要求和电容器的使用寿命。

电感的选取应考虑其电感值和电流容量，以满足滤波电路的工作条件。

除了滤波电路的设计，还需要考虑输入电压的稳定性和负载的变化对滤波效果的影响。

输入电压的稳定性可以通过稳压器来实现，负载的变化可以通过反馈控制来调节。

滤波电路在直流稳压电源中起到了重要的作用，通过去除纹波，使得输出电压更加稳定。

不同类型的滤波电路可以根据实际需求进行选择和设计，以满足电源的稳定性要求。

设计滤波电路时需要考虑电容和电感的选取以及输入电压和负载的变化对滤波效果的影响。

通过合理设计和选择，可以实现高效稳定的直流稳压电源。

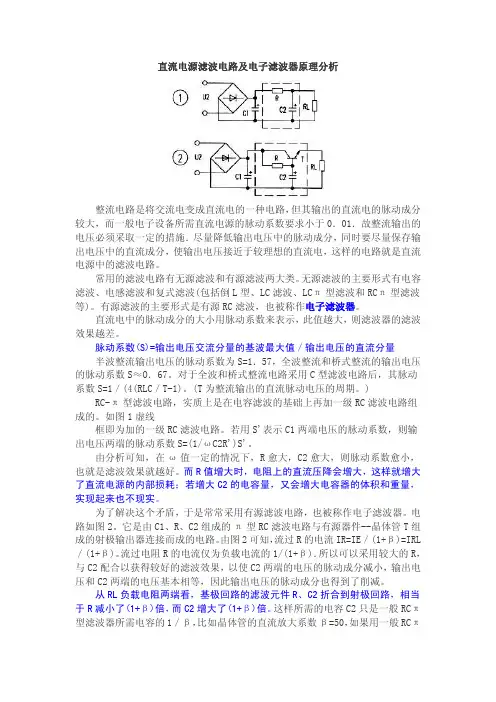

直流电源滤波电路及电子滤波器原理分析整流电路是将交流电变成直流电的一种电路，但其输出的直流电的脉动成分较大，而一般电子设备所需直流电源的脉动系数要求小于0．01．故整流输出的电压必须采取一定的措施．尽量降低输出电压中的脉动成分，同时要尽量保存输出电压中的直流成分，使输出电压接近于较理想的直流电，这样的电路就是直流电源中的滤波电路。

常用的滤波电路有无源滤波和有源滤波两大类。

无源滤波的主要形式有电容滤波、电感滤波和复式滤波(包括倒L型、LC滤波、LCπ型滤波和RCπ型滤波等)。

有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。

直流电中的脉动成分的大小用脉动系数来表示，此值越大，则滤波器的滤波效果越差。

脉动系数(S)=输出电压交流分量的基波最大值／输出电压的直流分量半波整流输出电压的脉动系数为S=1．57，全波整流和桥式整流的输出电压的脉动系数S≈O．67。

对于全波和桥式整流电路采用C型滤波电路后，其脉动系数S=1／(4(RLC／T-1)。

(T为整流输出的直流脉动电压的周期。

) RC-π型滤波电路，实质上是在电容滤波的基础上再加一级RC滤波电路组成的。

如图1虚线框即为加的一级RC滤波电路。

若用S'表示C1两端电压的脉动系数，则输出电压两端的脉动系数S=(1/ωC2R')S'。

由分析可知，在ω值一定的情况下，R愈大，C2愈大，则脉动系数愈小，也就是滤波效果就越好。

而R值增大时，电阻上的直流压降会增大，这样就增大了直流电源的内部损耗；若增大C2的电容量，又会增大电容器的体积和重量，实现起来也不现实。

为了解决这个矛盾，于是常常采用有源滤波电路，也被称作电子滤波器。

电路如图2。

它是由C1、R、C2组成的π型RC滤波电路与有源器件--晶体管T组成的射极输出器连接而成的电路。

由图2可知，流过R的电流IR=IE／(1+β)=IRL ／(1+β)。

流过电阻R的电流仅为负载电流的1/(1+β)．所以可以采用较大的R，与C2配合以获得较好的滤波效果，以使C2两端的电压的脉动成分减小，输出电压和C2两端的电压基本相等，因此输出电压的脉动成分也得到了削减。

各种电源滤波电路图及工作原理在滤波电路中，主要使用对交流电有特殊阻抗特性的器件，如：电容器、电感器。

本文将对各种形式的滤波电路进行分析。

一、滤波电路种类滤波电路主要有下列几种：电容滤波电路，这是最基本的滤波电路；π型RC滤波电路；π型LC滤波电路；电子滤波器电路。

二、滤波原理1.单向脉动性直流电压的特点图1（a）所示是单向脉动性直流电压波形，从图中可以看出，电压的方向性无论在何时都是一致的，但在电压幅度上是波动的，就是在时间轴上，电压呈现出周期性的变化，所以是脉动性的。

但根据波形分解原理可知，这一电压可以分解成一个直流电压和一组频率不同的交流电压，如图1（b）所示。

在图1（b）中，虚线部分是单向脉动性直流电压U o中的直流成分，实线部分是U o中的交流成分。

图1：单向脉动性电压的分解2.电容滤波原理根据以上的分析，由于单向脉动性直流电压可分解成交流和直流两部分。

在电源电路的滤波电路中，利用电容器的“隔直通交”的特性和储能特性，或者利用电感“隔交通直”的特性可以滤除电压中的交流成分。

图2所示是电容滤波原理图。

图2（a）为整流电路的输出电路。

交流电压经整流电路之后输出的是单向脉动性直流电，即电路中的Uo图2（b）为电容滤波电路。

由于电容C1对直流电相当于开路，这样整流电路输出的直流电压不能通过C1到地，只有加到负载R L上。

对于整流电路输出的交流成分，因C1容量较大，容抗较小，交流成分通过C1流到地端，而不能加到负载R L。

这样，通过电容C1的滤波，从单向脉动性直流电中取出了所需要的直流电压+U。

滤波电容C1的容量越大，对交流成分的容抗越小，使残留在负载R L上的交流成分越小，滤波效果就越好。

图2：电容滤波原理图3.电感滤波原理图3所示是电感滤波原理图。

由于电感L1对直流电相当于通路，这样整流电路输出的直流电压直接加到负载R L上。

对于整流电路输出的交流成分，因L1电感量较大，感抗较大，对交流成分产生很大的阻碍作用，阻止了交流电通过C1流到负载R L。

直流电源滤波器原理及其作用
直流电源滤波器是电子电路中常见的一种元件，它的作用是用
来减小直流电源中的脉动成分，使输出电压更加稳定。

在直流电源中，由于电源本身的波动或者其他原因引起的波动都会导致输出电
压的不稳定，直流电源滤波器的作用就是通过滤除这些波动成分，
使得输出电压更加平稳。

直流电源滤波器的原理是利用电容器和电感器来滤除直流电源
中的脉动成分。

电容器通过存储电荷的方式来平滑电压，当电源电
压波动时，电容器会释放或者吸收电荷，从而减小输出电压的波动。

而电感器则通过其自身的电感特性来阻碍电流的变化，从而减小电
压的波动。

通过合理地组合电容器和电感器，可以有效地滤除直流
电源中的脉动成分，使得输出电压更加稳定。

直流电源滤波器在各种电子设备中都有广泛的应用，特别是对
于对电压稳定性要求较高的设备，如通信设备、计算机等。

它能够
有效地减小电源中的脉动成分，保证设备的正常工作，同时也能够
减小对其他电子元件的影响，延长设备的使用寿命。

总之，直流电源滤波器通过利用电容器和电感器来滤除直流电
源中的脉动成分，使得输出电压更加稳定。

它在电子设备中起着至关重要的作用，保证设备的正常工作和稳定性。

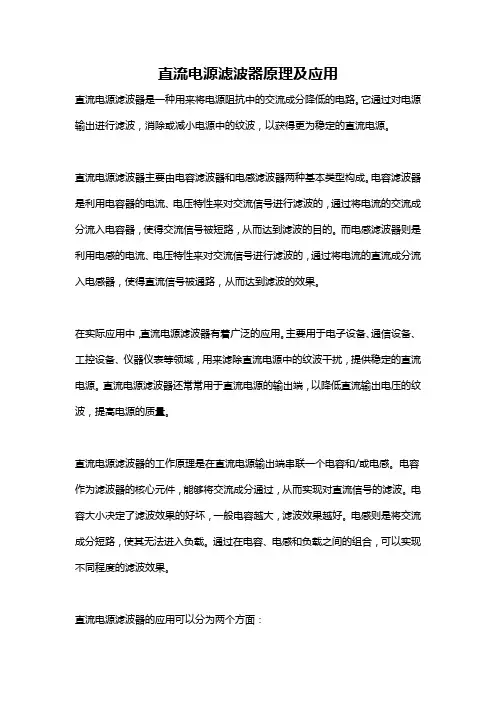

直流电源滤波器原理及应用直流电源滤波器是一种用来将电源阻抗中的交流成分降低的电路。

它通过对电源输出进行滤波，消除或减小电源中的纹波，以获得更为稳定的直流电源。

直流电源滤波器主要由电容滤波器和电感滤波器两种基本类型构成。

电容滤波器是利用电容器的电流、电压特性来对交流信号进行滤波的，通过将电流的交流成分流入电容器，使得交流信号被短路，从而达到滤波的目的。

而电感滤波器则是利用电感的电流、电压特性来对交流信号进行滤波的，通过将电流的直流成分流入电感器，使得直流信号被通路，从而达到滤波的效果。

在实际应用中，直流电源滤波器有着广泛的应用。

主要用于电子设备、通信设备、工控设备、仪器仪表等领域，用来滤除直流电源中的纹波干扰，提供稳定的直流电源。

直流电源滤波器还常常用于直流电源的输出端，以降低直流输出电压的纹波，提高电源的质量。

直流电源滤波器的工作原理是在直流电源输出端串联一个电容和/或电感。

电容作为滤波器的核心元件，能够将交流成分通过，从而实现对直流信号的滤波。

电容大小决定了滤波效果的好坏，一般电容越大，滤波效果越好。

电感则是将交流成分短路，使其无法进入负载。

通过在电容、电感和负载之间的组合，可以实现不同程度的滤波效果。

直流电源滤波器的应用可以分为两个方面：1. 电子设备领域：直流电源滤波器通常用于电子设备的电源输入端，以消除或减小电源的纹波干扰。

这对于电子设备的正常工作非常重要，可以提供更为稳定的电源供电。

2. 仪器仪表领域：仪器仪表在测量和检测过程中对电源的要求非常高，需要尽可能纯净的直流电源。

直流电源滤波器可以在仪器仪表的电源输入端进行滤波处理，消除电源中的交流成分，提供更为稳定和可靠的电源供应。

综上所述，直流电源滤波器通过对电源输出进行滤波，消除或减小电源中的纹波干扰，以获得更为稳定的直流电源。

在电子设备和仪器仪表等领域中有着广泛的应用，可以提供稳定和可靠的电源供应。

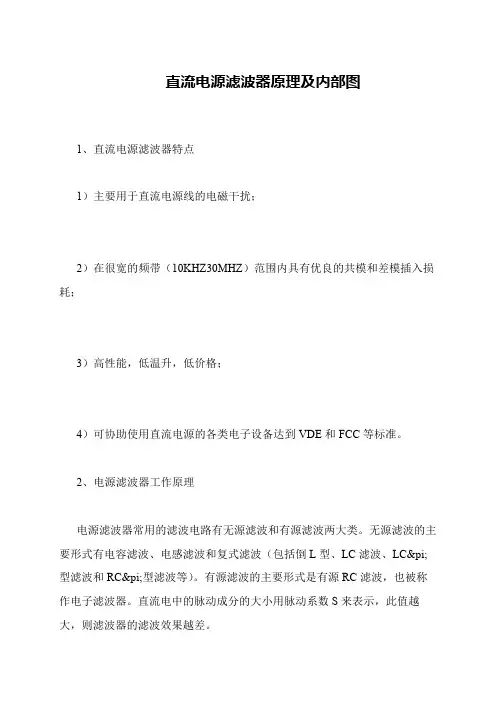

直流电源滤波器原理及内部图
 1、直流电源滤波器特点
 1）主要用于直流电源线的电磁干扰；
 2）在很宽的频带（10KHZ30MHZ）范围内具有优良的共模和差模插入损耗；
 3）高性能，低温升，低价格；
 4）可协助使用直流电源的各类电子设备达到VDE和FCC等标准。

 2、电源滤波器工作原理
 电源滤波器常用的滤波电路有无源滤波和有源滤波两大类。

无源滤波的主要形式有电容滤波、电感滤波和复式滤波（包括倒L型、LC滤波、LCπ型滤波和RCπ型滤波等）。

有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。

直流电中的脉动成分的大小用脉动系数S来表示，此值越大，则滤波器的滤波效果越差。

电容滤波电路、电感滤波电路原理分析整流电路的输出电压不是纯粹的直流，从示波器观察整流电路的输出，与直流相差很大，波形中含有较大的脉，称为纹波。

为获得比较理想的直流电压，需要利用具有储能作用的电抗性元件（如电容、电感）组成的滤波电路整流电路输出电压中的脉动成分以获得直流电压。

常用的滤波电路有无源滤波和有源滤波两大类。

无源滤波的主要形式有电容滤波、电感滤波和复式滤波(包括倒L型、LC滤波、LCπ型滤波和RCπ型滤波等)。

有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。

直流电中的脉动成分的大小用脉动系数来表示，此值越大，则滤波器的滤波效果越差。

脉动系数(S)=输出电压交流分量的基波最大值／输出电压的直流分量半波整流输出电压的脉动系数为S=1．57，全波整流和桥式整流的输出电压的脉动系数S≈O．67。

对于全波和桥式整流电路采用C型滤波电路后，其脉动系数S=1／(4(RLC／T-1)。

(T为整流输出的直流脉动电压的周期。

)电阻滤波电路RC-π型滤波电路，实质上是在电容滤波的基础上再加一级RC滤波电路组成的。

如图1(B)RC滤波电路。

若用S 表示C1两端电压的脉动系数，则输出电压两端的脉动系数S=(1/ωC2R)S。

由分析可知，电阻R的作用是将残余的纹波电压降落在电阻两端，最后由C2再旁路掉。

在ω值一定的情况下，R愈大，C2愈大，则脉动系数愈小，也就是滤波效果就越好。

而R值增大时，电阻上的直流压降会增大，这样就增大了直流电源的内部损耗；若增大C2的电容量，又会增大电容器的体积和重量，实现起来也不现实。

这种电路一般用于负载电流比较小的场合.电感滤波电路根据电抗性元件对交、直流阻抗的不同，由电容C及电感L所组成的滤波电路的基本形式如图1所示。

因为电容器C对直流开路，对交流阻抗小，所以C并联在负载两端。

电感器L对直流阻抗小，对交流阻抗大，因此L应与负载串联。

（A）电容滤波（B） C-R-C或RC-π型电阻滤波脉动系数S=(1/ωC2R')S'（C） L-C电感滤波（D）π型滤波或叫C-L-C 滤波图1 无源滤波电路的基本形式并联的电容器C在输入电压升高时，给电容器充电，可把部分能量存储在电容器中。

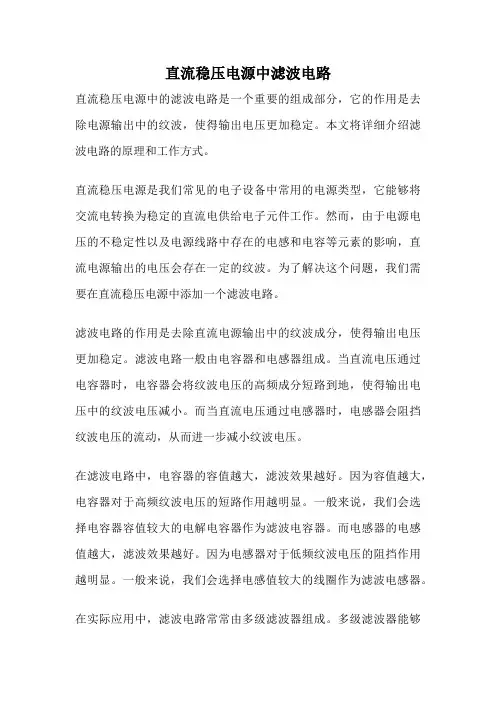

直流稳压电源中滤波电路直流稳压电源中的滤波电路是一个重要的组成部分，它的作用是去除电源输出中的纹波，使得输出电压更加稳定。

本文将详细介绍滤波电路的原理和工作方式。

直流稳压电源是我们常见的电子设备中常用的电源类型，它能够将交流电转换为稳定的直流电供给电子元件工作。

然而，由于电源电压的不稳定性以及电源线路中存在的电感和电容等元素的影响，直流电源输出的电压会存在一定的纹波。

为了解决这个问题，我们需要在直流稳压电源中添加一个滤波电路。

滤波电路的作用是去除直流电源输出中的纹波成分，使得输出电压更加稳定。

滤波电路一般由电容器和电感器组成。

当直流电压通过电容器时，电容器会将纹波电压的高频成分短路到地，使得输出电压中的纹波电压减小。

而当直流电压通过电感器时，电感器会阻挡纹波电压的流动，从而进一步减小纹波电压。

在滤波电路中，电容器的容值越大，滤波效果越好。

因为容值越大，电容器对于高频纹波电压的短路作用越明显。

一般来说，我们会选择电容器容值较大的电解电容器作为滤波电容器。

而电感器的电感值越大，滤波效果越好。

因为电感器对于低频纹波电压的阻挡作用越明显。

一般来说，我们会选择电感值较大的线圈作为滤波电感器。

在实际应用中，滤波电路常常由多级滤波器组成。

多级滤波器能够进一步减小输出电压中的纹波电压。

多级滤波器的原理是通过串联多个滤波电路，使得输出电压经过多次滤波，纹波电压得以进一步减小。

多级滤波器的滤波效果比单级滤波器更好，但也会增加电路的复杂度和成本。

除了电容器和电感器，滤波电路中还会使用二极管。

二极管能够将纹波电压的负半周短路到地，从而进一步减小纹波电压。

这种滤波方式被称为全波桥整流滤波。

全波桥整流滤波可以有效地减小纹波电压，并且能够提供较大的输出电流。

滤波电路在直流稳压电源中起到了至关重要的作用。

它能够去除电源输出中的纹波电压，使得输出电压更加稳定。

滤波电路一般由电容器、电感器和二极管等组成，通过短路高频纹波电压和阻挡低频纹波电压的方式，减小纹波电压的幅度。

1、直流电源滤波器特点1）主要用于直流电源线的电磁干扰；2）在很宽的频带（10KHZ—30MHZ）范围内具有优良的共模和差模插入损耗；3）高性能，低温升，低价格；4）可协助使用直流电源的各类电子设备达到VDE和FCC等标准。

2、电源滤波器工作原理电源滤波器常用的滤波电路有无源滤波和有源滤波两大类。

无源滤波的主要形式有电容滤波、电感滤波和复式滤波（包括倒L型、LC滤波、LCπ型滤波和RCπ型滤波等）。

有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。

直流电中的脉动成分的大小用脉动系数S来表示，此值越大，则滤波器的滤波效果越差。

脉动系数（S）=输出电压交流分量的基波最大值/输出电压的直流分量电源滤波器的原理就是一种阻抗适配网络：电源滤波器输入、输出侧与电源和负载侧的阻抗适配越大，对电磁干扰的衰减就越有效。

具体工作原理如下：交流电经过二极管整流之后，方向单一了，但是大小（电流强度）还是处在不断地变化之中。

这种脉动直流一般是不能直接用来给无线电装供电的。

要把脉动直流变成波形平滑的直流，还需要再做一番“填平取齐”的工作，这便是滤波。

换句话说，滤波的任务，就是把整流器输出电压中的波动成分尽可能地减小，改造成接近恒稳的直流电。

根据电源端口的电磁骚扰特点，电源EMI噪声滤波器是一种无源低通滤波器，它无衰减地将交流电传输到电源，而大大衰减随交流电传入的EMI噪声，同时又能有效地抑制电源设备产生的EMI噪声，阻止它们进入交流电网干扰其它电子设备。

3、电源滤波器结构电源滤波器的典型结构如下图所示，这是一种无源网络结构，对交流和直流电源都适用，具有双向抑制性能。

将它插入在交流电网中与电源之间，相当于这二者的EMI噪声之间加上一个阻断屏障，这样一个简单的无源滤波器起到了双向抑制噪声的作用，从而在各种电子设备中获得广泛的应用。

图中Cx是差模电容器，一般称为X电容，电容量宜选为0.01-2.22μF，CY1和CY2是共模电容器，一般称为Y电容，电容量约为几纳法（nF）到几十纳法。

滤波电路原理滤波电路是电子电路中常见的一种电路，它可以用来去除信号中的杂波，滤波电路的原理是基于信号的频率特性进行设计的。

在电子电路中，滤波电路有着广泛的应用，它可以用于音频设备、通信设备、电源系统等各种领域。

本文将围绕滤波电路的原理展开说明。

首先，我们来了解一下滤波电路的分类。

按照频率特性的不同，滤波电路可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种类型。

低通滤波器可以通过去除高频信号来保留低频信号，高通滤波器则相反，可以去除低频信号以保留高频信号。

带通滤波器可以选择特定的频率范围内的信号进行通过，而带阻滤波器则可以去除特定的频率范围内的信号。

其次，我们需要了解滤波电路的工作原理。

滤波电路的工作原理是基于电容和电感的特性来实现的。

在电子电路中，电容可以通过存储电荷的方式来对信号进行滤波，而电感则可以通过储存能量的方式来对信号进行滤波。

通过合理地设计电容和电感的参数，可以实现不同类型的滤波效果。

另外，滤波电路的设计需要考虑到信号的频率特性。

在实际应用中，我们需要根据信号的频率范围来选择合适的滤波电路类型，并且根据具体的要求来设计滤波电路的参数。

例如，对于音频设备，我们通常需要设计带通滤波器来保留特定频率范围内的声音信号，而对于电源系统，我们则需要设计低通滤波器来去除高频噪声。

最后，需要注意的是滤波电路的实际应用。

在实际应用中，滤波电路往往需要与其他电路结合起来，以实现特定的功能。

因此，在设计滤波电路时，需要考虑到与其他电路的匹配性，以及对整个系统的影响。

同时，还需要考虑到滤波电路的稳定性、可靠性等因素，以确保滤波效果的稳定和可靠。

综上所述，滤波电路是电子电路中重要的一部分，它可以通过设计不同类型的滤波器来实现对信号的滤波效果。

在实际应用中，需要根据具体的要求来选择合适的滤波电路类型，并且需要考虑到与其他电路的匹配性以及稳定性等因素。

希望本文可以帮助读者更好地理解滤波电路的原理和应用。

直流稳压电源中滤波电路直流稳压电源中的滤波电路是一种重要的电子元件，它用于过滤直流电源中的脉动成分，使输出电压更加稳定。

滤波电路的设计和选择对于电源的稳定性和可靠性至关重要。

本文将介绍滤波电路的原理、分类和应用，并探讨如何选择适合的滤波电路。

一、滤波电路的原理在直流稳压电源中，滤波电路的作用是消除输出电压中的脉动成分，使其更加平稳。

脉动成分是由于整流电路的非线性特性导致的，它使得输出电压存在周期性的波动。

滤波电路通过电容器和电感器的组合来实现对脉动成分的滤除。

二、滤波电路的分类根据滤波电路的结构和特性，可以将其分为三类：电容滤波、电感滤波和LC滤波。

1. 电容滤波：电容滤波是最常见的滤波电路，它通过电容器对电源脉动进行滤除。

电容器具有储存电荷和释放电荷的特性，可以将脉动电压平滑成直流电压。

电容滤波电路简单、成本低廉，适用于对输出电压要求不高的场合。

2. 电感滤波：电感滤波利用电感器对电源脉动进行滤除。

电感器具有储存磁能和释放磁能的特性，可以将脉动电压转换为稳定的直流电压。

电感滤波电路对输出电压的稳定性要求较高，适用于对电压稳定性要求较高的场合。

3. LC滤波：LC滤波是通过电容器和电感器的组合来实现对电源脉动的滤除。

它结合了电容滤波和电感滤波的优点，可以提供更好的滤波效果。

LC滤波电路适用于对输出电压稳定性和纹波系数要求较高的场合。

三、滤波电路的应用滤波电路广泛应用于各种电子设备和系统中，以提供稳定的直流电源。

以下是几个常见的应用场景：1. 电子设备：滤波电路常用于电子设备的电源模块中，用于提供稳定的电源电压，以保证设备正常运行。

2. 通信系统：滤波电路常用于通信系统的电源模块中，用于提供稳定的电源电压，以保证通信信号的质量和可靠性。

3. 工业控制：滤波电路常用于工业控制系统中，用于提供稳定的直流电源，以保证控制系统的运行稳定性。

四、选择适合的滤波电路在设计直流稳压电源时，选择适合的滤波电路非常重要。

波形滤波器表示呈现和/或捕获波形格式的数字音频数据的设备。

应用程序通常通过DirectSound API或Microsoft Windows多媒体waveOut Xxx和waveIn Xxx函数来访问这些设备的功能。

甲波渲染滤波器接收作为输入的波数字音频流，并输出一个模拟音频信号（一组扬声器或外部混合器的）或数字音频流（到S / PDIF连接器，例如）。

甲波捕获过滤器接收作为输入的一个模拟音频信号（从麦克风或输入插孔）或数字流（从S / PDIF连接器，例如）。

同一滤波器输出包含数字音频数据的波流。

单个滤波器可以同时执行渲染和捕获。

例如，这种类型的滤波器可能代表一种音频设备，该设备可以通过一组扬声器播放音频，并同时通过麦克风记录音频。

如动态音频子设备中所述，波形渲染和波形捕获硬件可以表示为单独的波形滤波器。

音频适配器驱动程序通过将wave微型端口驱动程序（系统硬件实施为硬件供应商作为适配器驱动程序的一部分实现）与wave端口驱动程序绑定在一起来构成wave滤波器。

微型端口驱动程序处理波形滤波器的所有特定硬件，而端口驱动程序则管理所有通用的波形滤波器功能。

PortCls系统驱动程序（Portcls.sys）实现了三个Wave端口驱动程序：WaveRT，WavePci 和WaveCyclic。

三种类型的滤波器的操作如下：甲波滤波器分配用于数据的缓冲器，并且对用户模式客户端可直接访问该缓冲区。

缓冲区可以由连续或不连续的内存块组成，具体取决于波形设备的硬件功能。

客户端访问缓冲区作为虚拟内存的连续块。

缓冲区是循环的，这意味着当设备的读取（用于渲染）或写入（用于捕获）指针到达缓冲区的末尾时，它将自动回绕到缓冲区的开头。

尽管客户端将缓冲区作为单个连续的虚拟内存块访问，但是WavePci筛选器必须将缓冲区作为一系列可能的非连续内存块访问。

包含渲染或捕获流连续部分的块在设备处排队。

当设备的读或写指针到达一个块的末尾时，它将移至队列中下一个块的开始。

直流电源工作原理直流电源是一种将交流电转换为直流电的设备，通常用于供电给电子设备、电动机、通信系统等。

它通过将交流电转换为恒定的电压或电流来满足设备的供电需求。

本文将介绍直流电源的工作原理及其组成部分。

一、直流电源的基本原理直流电源的基本原理是通过整流和滤波的方式将交流电转换为直流电。

具体步骤如下：1. 整流：直流电源首先需要将交流电转换为直流电。

通常使用二极管作为整流元件，将交流电的负半周期截去，只保留正半周期的电流。

这样就可以将交流电转换为具有相同频率的脉动直流电。

2. 滤波：脉动直流电需要经过滤波电路进行滤波，去除其中的脉动成分，使电流变为稳定的直流电。

滤波电路通常由电容器组成，通过电容器的充电和放电过程，使电流变得平滑。

3. 稳压：为了确保直流电源输出的电压恒定不变，需要加入稳压电路。

稳压电路通常由稳压二极管或稳压芯片组成，能够自动调节输出电压，以保持其稳定性。

通过以上步骤，直流电源能够将交流电转换为稳定的直流电，以满足设备的供电需求。

二、直流电源的组成部分1. 变压器：变压器是直流电源的重要组成部分，用于将交流电的电压降低到适合直流电源工作的电压范围。

变压器能够根据需要提供不同的输入电压和输出电压。

2. 整流电路：整流电路由整流器和滤波器组成。

整流器中的二极管能够将交流电转换为具有相同频率的脉动直流电。

滤波器中的电容器通过充电和放电过程使电流平滑，去除脉动成分。

3. 稳压电路：稳压电路用于保持直流电源输出电压的稳定性。

稳压二极管或稳压芯片能够自动调节输出电压，以应对负载变化和电源波动。

4. 保护电路：直流电源还通常包括各种保护电路，以确保设备和用户的安全。

保护电路可以监测电流、电压和温度等参数，当参数超过设定范围时，保护电路能够及时切断电源，防止设备损坏或发生故障。

三、直流电源的应用领域直流电源广泛应用于各种领域，如电子设备、通信系统、工控设备等。

以下是直流电源在不同领域的应用举例：1. 电子设备：直流电源被广泛应用于计算机、手机、电视等电子设备中，为它们提供稳定的直流电供电。

电源滤波电路原理电源滤波电路是电子设备中常见的一种电路，它的作用是将电源输出的直流信号中的杂波滤除，使得电子设备能够正常工作。

本文将从原理、分类、应用等方面进行介绍。

一、原理电源滤波电路的原理是利用电容器和电感器对电源输出的直流信号进行滤波。

电容器可以将高频信号滤除，而电感器则可以将低频信号滤除。

通过将电容器和电感器串联或并联，可以得到不同类型的滤波电路，如低通滤波器、高通滤波器、带通滤波器等。

二、分类根据滤波器的类型，电源滤波电路可以分为以下几种：1. 低通滤波器：将高频信号滤除，只保留低频信号。

常用于音频放大器等设备中。

2. 高通滤波器：将低频信号滤除，只保留高频信号。

常用于无线电设备中。

3. 带通滤波器：只保留一定范围内的频率信号，将其他频率信号滤除。

常用于调频收音机等设备中。

4. 带阻滤波器：将一定范围内的频率信号滤除，将其他频率信号通过。

常用于降噪耳机等设备中。

三、应用电源滤波电路广泛应用于各种电子设备中，如音频放大器、无线电设备、调频收音机、降噪耳机等。

在这些设备中，电源滤波电路可以有效地滤除电源输出的杂波信号，保证设备正常工作。

此外，电源滤波电路还可以用于电源逆变器中。

逆变器是将直流电源转换为交流电源的设备，而电源滤波电路可以对逆变器输出的交流信号进行滤波，使得输出的交流信号更加稳定。

总之，电源滤波电路是电子设备中不可或缺的一部分，它可以有效地滤除电源输出的杂波信号，保证设备正常工作。

在今后的电子设备中，电源滤波电路的应用将会越来越广泛。
