高铁车头风洞试验及仿真分析研究近年来，我国高铁事业蓬勃发展，高铁列车已经成为人们出行的主要方式之一。
高铁列车的速度快、安全、稳定性好、乘坐舒适度高，成为众多人的选择。
然而，高铁列车在高速行驶时，面对的是强烈的气流，这些气流会给车体和列车车头带来很大的压力，如何降低这些气流带来的影响，是高铁工程师需要解决的问题之一。
对此，高铁车头风洞试验及仿真分析研究成为必须要展开的工作。
一、高铁车头风洞试验高铁车头风洞试验，即将高铁车头放置在一定的风洞中，测量车头表面的压力，取得大量的风压数据，进一步分析车头在高速行驶时受到的气流影响。
高铁车头风洞试验是高铁研究的基础，它对于高铁的发展和进一步优化有着至关重要的意义。
这项试验需要一座大型的风洞，以确保高铁车头在风洞中的正确测试。
高铁车头风洞试验可以测定车头的风阻系数，从而为高速列车设计和优化提供重要信息。
同时，风洞试验还可以评估车头的气动性能，以此来优化车头设计。
值得一提的是，高铁车头风洞试验所得数据是与高速列车在真实的运行情况下获得的数据非常相近的，因此，这项试验的结果可以直接应用于高速列车的设计和改进中。
二、高铁车头仿真分析随着计算机的普及和计算能力的大幅提升，高铁车头仿真分析在高速列车设计中日渐重要。
高铁车头仿真分析是指在计算机环境下对高速列车车头的气动特性进行分析和模拟，以综合评价车头的气动性能。
高铁车头仿真分析的优点在于可以大量的降低试验成本、提高模拟效率。
同时利用相应的软件对车头进行模拟分析，可以根据不同的传统设计方法模拟和优化高铁车头的气动性能，并通过仿真结果指导实际的设计过程。
这种分析方法可以指导高速列车的设计及气动性能的优化，丰富了高铁的研究层面。
高铁车头仿真分析相较高铁车头风洞试验，更加灵活，实行的成本也更低。
特别是在后期的设计改进或是优化过程中，利用高铁车头仿真分析可以有效地检验出设计的缺陷，提前引导设计方向。
三、高铁车头风洞试验及仿真分析研究的意义高铁车头风洞试验及仿真分析是高速列车设计中必不可少的课题，对于高速列车的设计和优化有着非常重要的意义。
超声速风洞实验技术的使用方法超声速风洞是一种常用的实验工具，用于模拟高速流动的环境，以研究物体在超声速条件下的飞行特性及流场现象。
本文将介绍超声速风洞实验技术的使用方法，包括实验前的准备工作、实验过程中的操作步骤和实验后的数据分析。
一、实验前的准备工作在进行超声速风洞实验前，首先需要明确实验的目的和研究对象。
确定实验目的后，选择合适的物体模型或样品进行实验。
物体模型的选择应考虑尺寸、形状和材料等因素，并确保其能够满足实验要求。
接下来，进行实验设备的准备工作。
超声速风洞由风洞模型和驱动系统组成，其中驱动系统包括压缩机、加热器和喷嘴等部件。
在实验前，需要对设备进行检查和维护，确保其正常工作。
另外，还需要准备实验所需的测量仪器和传感器。
常见的测量仪器包括压力传感器、温度传感器和流速计等。
根据实验需求选择合适的测量仪器，并进行校准和调试。
二、实验过程中的操作步骤1. 开启超声速风洞设备。
按照设备操作手册的要求，逐步启动压缩机、加热器和喷嘴等设备，确保系统能够正常工作。
2. 调节风洞参数。
根据实验要求，设置超声速风洞的工作参数，如进气流速、温度和压力等。
调节这些参数的目的是模拟实际飞行环境，并确保实验的准确性和可重复性。
3. 安装物体模型或样品。
将选定的物体模型或样品安装在风洞中，并进行调整和定位。
确保物体模型与喷嘴之间的距离和角度等参数的准确性，以保证实验结果的可靠性。
4. 开始实验。
在设备和物体模型准备就绪后，开始进行实验。
根据实验要求和计划，采集所需的数据，并记录实验过程中的观察现象。
5. 调整实验参数。
根据实验结果和观察现象，进行实验参数的调整。
通过改变进气流速、温度或其他参数，进一步研究物体在超声速飞行条件下的特性和流场现象。
三、实验后的数据分析实验结束后，需要对实验数据进行分析。
在数据分析过程中，可以采用数值计算、实验图像处理和统计分析等方法，得出结论和研究成果。
首先，对采集到的数据进行整理和处理。

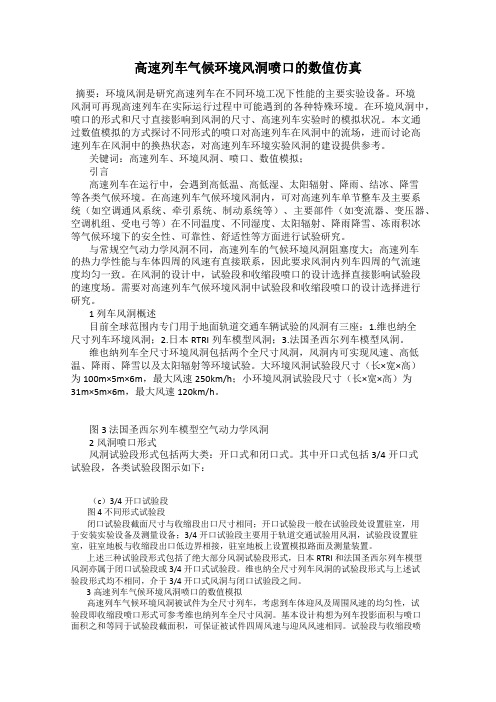

高速列车气候环境风洞喷口的数值仿真摘要：环境风洞是研究高速列车在不同环境工况下性能的主要实验设备。
环境风洞可再现高速列车在实际运行过程中可能遇到的各种特殊环境。
在环境风洞中，喷口的形式和尺寸直接影响到风洞的尺寸、高速列车实验时的模拟状况。
本文通过数值模拟的方式探讨不同形式的喷口对高速列车在风洞中的流场，进而讨论高速列车在风洞中的换热状态，对高速列车环境实验风洞的建设提供参考。
关键词：高速列车、环境风洞、喷口、数值模拟；引言高速列车在运行中，会遇到高低温、高低湿、太阳辐射、降雨、结冰、降雪等各类气候环境。
在高速列车气候环境风洞内，可对高速列车单节整车及主要系统（如空调通风系统、牵引系统、制动系统等）、主要部件（如变流器、变压器、空调机组、受电弓等）在不同温度、不同湿度、太阳辐射、降雨降雪、冻雨积冰等气候环境下的安全性、可靠性、舒适性等方面进行试验研究。
与常规空气动力学风洞不同，高速列车的气候环境风洞阻塞度大；高速列车的热力学性能与车体四周的风速有直接联系，因此要求风洞内列车四周的气流速度均匀一致。
在风洞的设计中，试验段和收缩段喷口的设计选择直接影响试验段的速度场。
需要对高速列车气候环境风洞中试验段和收缩段喷口的设计选择进行研究。
1 列车风洞概述目前全球范围内专门用于地面轨道交通车辆试验的风洞有三座：1.维也纳全尺寸列车环境风洞；2.日本RTRI列车模型风洞；3.法国圣西尔列车模型风洞。
维也纳列车全尺寸环境风洞包括两个全尺寸风洞，风洞内可实现风速、高低温、降雨、降雪以及太阳辐射等环境试验。
大环境风洞试验段尺寸（长×宽×高）为100m×5m×6m，最大风速250km/h；小环境风洞试验段尺寸（长×宽×高）为31m×5m×6m，最大风速120km/h。
图3 法国圣西尔列车模型空气动力学风洞2风洞喷口形式风洞试验段形式包括两大类：开口式和闭口式。
风洞的分类
风洞是一种用于模拟空气流动的实验设备，广泛应用于航空航天、汽车工程、建筑设计等领域。
根据不同的分类标准，风洞可以分为多种类型：
1. 按流速分类：
- 低速风洞：模拟低速空气流动，通常用于研究建筑、汽车、桥梁等结构在低速风场中的响应。
- 中速风洞：适用于一些中等速度下的空气动力学实验，例如飞机模型的性能测试。
- 高速风洞：用于模拟高速空气流动，主要用于航空航天领域的空气动力学研究。
2. 按工作原理分类：
- 常规风洞：通过机械或电子设备产生空气流动。
- 喷气风洞：利用高压空气通过喷嘴产生高速气流，适用于高速空气动力学实验。
- 旋转风洞：通过旋转工作介质（如电风扇）产生气流，常用于小尺度实验。
3. 按用途分类：
- 空气动力学风洞：用于飞行器、汽车、桥梁等结构在不同速度下的空气动力学性能研究。
- 热风洞：除了模拟气流外，还能够模拟空气温度变化，常用于航空发动机性能测试。
- 水池风洞：使用水作为模拟介质，主要用于水下机械、船舶等的水动力学研究。
4. 按结构形式分类：
- 开式风洞：一侧或两侧开口，模拟自然大气流动，适用于大型结构的实验。
- 封闭风洞：完全封闭，通过机械设备产生气流，适用于对气流进行更为精密控制的实验。
5. 按实验对象分类：
- 大型风洞：用于大型结构（如飞机、大桥）的空气动力学性能测试。
- 小型风洞：主要用于小型模型（如汽车、建筑）的实验研究。
这些分类方法并不是互斥的，一个风洞可能属于多个分类中的一个或多个。
不同类型的风洞在不同领域和实验需求中发挥着重要的作用。
风洞的组成及种类风洞（wind tunnel），是能人工产生和控制气流，以模拟飞行器或物体周围气体的流动，并可量度气流对物体的作用以及观察物理现象的一种管道状实验设备，它是进行空气动力实验最常用、最有效的工具。
简介风洞实验是飞行器研制工作中的一个不可缺少的组成部分。
它不仅在航空和航天工程的研究和发展中起着重要作用，随着工业空气动力学的发展，在交通运输、房屋建筑、风能利用等领域更是不可或缺的。
这种方法，流动条件容易控制，可重要依据是运动的相对性原理。
实验时，常将模型或实物固定在风复地、经济地取得实验数据。
为使实验结果准确，实验时的流动必须与实际流动状态相似，即必须满足相似律的要求。
但由于风洞尺寸和动力的限制，在一个风洞中同时模拟所有的相似参数是很困难的，通常是按所要研究的课题，选择一些影响最大的参数进行模拟。
此外，风洞实验段的流场品质，如气流速度分布均匀度、平均气流方向偏离风洞轴线的大小、沿风洞轴线方向的压力梯度、截面温度分布的均匀度、气流的湍流度和噪声级等必须符合一定的标准，并定期进行检查测定。
历史实验段气流速度在130米/秒以下(马赫数≤0.4)的风洞。
世界上公认的第一个风洞是英国人韦纳姆(E.Mariotte)于1869～1871年建成，并测量了物体与空气相对运动时受到的阻力。
它是一个两端开口的木箱，截面45.7厘米×45.7厘米，长3.05米。
美国的O.莱特和W.莱特兄弟在他们成功地进行世界上第一次动力飞行之前，于1900年建造了一个风洞，截面40.6厘米×40～56.3千米/小时。
1901年莱特兄弟又建造了风速12米/秒的风洞，从而发明了世界上第一架飞机。
风洞的大量出现是在20世纪中叶。
到目前为止，中国已经拥有低速、高速、超高速以及激波、电弧等风洞。
组成风洞主要由洞体、驱动系统和测量控制系统组成，各部分的形式因风洞类型而不同。
洞体它有一个能对模型进行必要测量和观察的实验段。
高超声速风洞原理
嘿，朋友们！今天咱来唠唠高超声速风洞原理。
你说这高超声速风洞啊，就好比是一个超级厉害的魔法盒子。
咱平时在天上看到那些飞机啊火箭啊，它们能那么厉害地飞起来，可少不了高超声速风洞的功劳呢！
想象一下，飞机要在天上飞，那得面对多大的风啊！这高超声速风洞呢，就能模拟出那种超级快的风速，让飞机模型啊或者其他要测试的东西在里面感受一下真正飞行时的情况。
它就像是一个厉害的教练，把各种难题都摆在这些“学员”面前。
比如说，高速气流会产生多大的压力呀，材料能不能承受得住呀。
这可不是随便玩玩的，这是非常严肃认真的事情呢！
高超声速风洞里面有各种各样的设备和装置，就像一个复杂的迷宫一样。
这些东西一起合作，才能制造出那种厉害的高超声速气流。
那气流快得呀，就跟闪电似的！
咱平时生活中也有类似的情况呀。
就好比你要去参加一个很重要的比赛，那之前肯定得经过好多艰苦的训练吧？高超声速风洞也是这样，为了让那些飞机火箭能在天上安全地飞，它得不断地工作，不断地给它们出难题。
而且啊，这高超声速风洞可不是随随便便就能建起来的，那得花好多好多的钱和精力呢！这就跟盖一座大楼一样，得精心设计，精心施工。
你说要是没有高超声速风洞，那飞机火箭的研发得多困难呀？那简直不敢想象！所以说呀，这个看似神秘的东西，其实对我们的生活有着巨大的影响呢！
它就像是一个默默奉献的幕后英雄，虽然我们平时可能不太注意到它，但它却一直在为我们的科技进步贡献着力量。
所以啊，咱可不能小瞧了这高超声速风洞原理。
它虽然复杂，虽然神秘，但却是推动我们人类不断向前飞行的重要力量啊！这就是高超声速风洞原理，一个超级厉害又超级重要的存在！你们说是不是呢？。
高超声速风洞试验介绍摘要风洞即风洞实验室，是以人工的方式产生并且控制气流，用来模拟飞行器或实体周围气体的流动情况，并可量度气流对实体的作用效果以及观察物理现象的一种管道状实验设备。
风洞实验是飞行器研制工作中的一个不可缺少的组成部分。
它在航空和航天工程的研究和发展中起着重要作用，这种实验方法，流动条件容易控制。
实验时，常将模型或实物固定在风洞中进行反复吹风，通过测控仪器和设备取得实验数据。
高超声速风洞是指马赫数大于 5的超声速风洞，主要用于导弹、人造卫星、航天飞机的模型实验。
本文主要介绍常规高超声速风洞和实验所用高超声速风洞。
1. 引言风洞（wind tunnel），是能人工产生和控制气流，以模拟飞行器或物体周围气流的流动，并可量度气流对物体的作用以及观察物理现象的一种管道状实验设备，它是进行空气动力实验最常用、最有效的工具。
风洞主要由洞体、驱动系统和测量控制系统组成，各部分的形式因风洞类型而异。
风洞种类繁多，有不同的分类方法。
风洞种类繁多，有不同的分类方法。
按实验段气流速度大小来区分，可以分为低速、高速和高超声速风洞。
2. 高超声速风动高超声速风洞是指马赫数大于 5的超声速风洞，主要用于导弹、人造卫星、航天飞机的模型实验。
实验项目通常有气动力、压力、传热测量和流场显示，还有动稳定性、低熔点模型烧蚀、质量引射和粒子侵蚀测量等。
高超声速风洞主要有常规高超声速风洞、低密度风洞、激波风洞、热冲风洞等形式。
高超声速风洞如要在风洞中获得更高 M数的气流（例如M≥5）,一般来说单靠上游高压空气的吹冲作用还不能产生足够的压力差，这时在风洞下游出口处接上一只容积很大的真空容器，靠上冲下吸便可形成很大的压差，从而产生M≥5的高超音速气流。
不过气流在经过喷管加速到高超音速的过程中会急剧膨胀，温度会随之急剧下降，从而引起气体的自身液化。
为避免液化或模拟需要的温度，必须在高超音速风洞中相当于稳定段处装设加热装置。
高超音速风洞依加热原理和用途的不同有多种型式。
高速列车空气动力学性能试验与风洞模拟近年来，高速列车的发展成为了许多国家的重要发展目标。
高速列车的运行速度越来越快，因此对其空气动力学性能的研究变得尤为重要。
为了提高列车安全性和运行效率，研究人员进行了大量的试验和风洞模拟，并取得了令人鼓舞的成果。
空气动力学是研究空气在物体表面流动所产生的力学效应的学科。
在高速列车中，空气动力学的性能对列车的运行速度、能源消耗和稳定性具有重要影响。
因此，研究人员致力于了解列车在运行过程中的空气动力学行为，以便对列车进行优化设计。
高速列车的试验通常涉及在实际运行条件下对列车进行测试。
为了分析列车在高速情况下的性能，研究人员借助一系列精密的仪器和设备，收集列车行驶时的数据。
试验包括但不限于列车行驶时的振动、气流分布、气流压力等参数的测量。
风洞模拟是研究高速列车空气动力学性能的常用方法之一。
风洞是一个人工仿真的用于模拟空气流动的设备。
通过在风洞中放置模型列车，研究人员可以对列车在不同风速和风向下的空气动力学行为进行模拟和观测。
这些模型通常是按照真实列车的比例缩小制作的，并具有准确的气流分布和气流压力。
风洞模拟试验的结果对高速列车的设计和改进提供了重要参考。
通过风洞模拟，研究人员可以发现空气动力学设计上的不足，进而改进列车的外形设计以减小阻力，提高稳定性和减少噪音。
此外，通过模拟列车在不同气流条件下的运行情况，我们可以更好地理解列车与空气之间的相互作用，进而预测和优化列车的性能。
高速列车的空气动力学性能试验和风洞模拟不仅对列车本身的设计和改进具有重要意义，还对铁路运输系统的发展具有重要影响。
通过优化列车的外形设计，我们可以减小列车与空气之间的阻力，从而提高列车的运行速度和燃油效率。
同时，通过降低列车的噪音和振动，我们可以提高列车的舒适性和乘客体验，进而改善整个铁路运输系统的服务质量。
在未来的发展中，随着高速列车技术的不断进步，空气动力学性能试验和风洞模拟将继续发挥重要作用，为高速列车的设计和改进提供科学依据。
