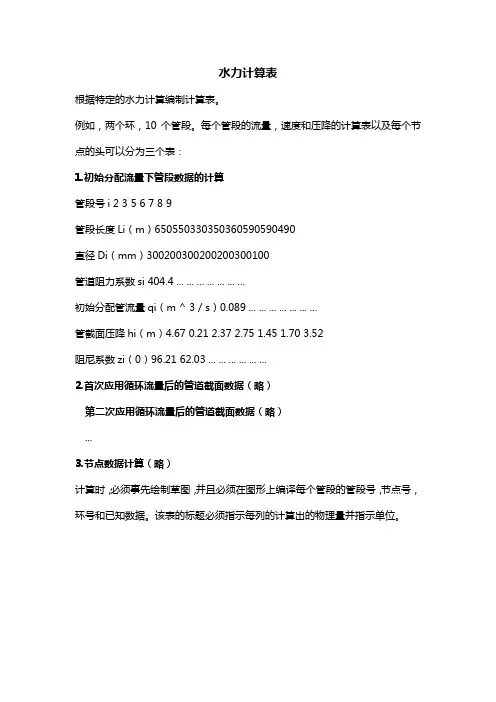

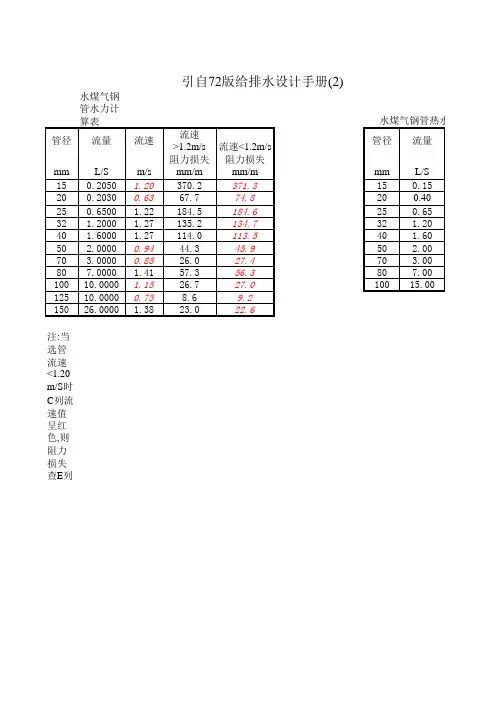

水力计算表
根据特定的水力计算编制计算表。
例如,两个环,10个管段。
每个管段的流量,速度和压降的计算表以及每个节点的头可以分为三个表:
1.初始分配流量下管段数据的计算
管段号i 2 3 5 6 7 8 9
管段长度Li(m)650550330350360590590490
直径Di(mm)300200300200200300100
管道阻力系数si 404.4 ... ... ... ... ... ... ...
初始分配管流量qi(m ^ 3 / s)0.089 ... ... ... ... ... ... ...
管截面压降hi(m)4.67 0.21 2.37 2.75 1.45 1.70 3.52
阻尼系数zi(0)96.21 62.03 ... ... ... ... ... ...
2.首次应用循环流量后的管道截面数据(略)
第二次应用循环流量后的管道截面数据(略)
...
3.节点数据计算(略)
计算时,必须事先绘制草图,并且必须在图形上编译每个管段的管段号,节点号,环号和已知数据。
该表的标题必须指示每列的计算出的物理量并指示单位。

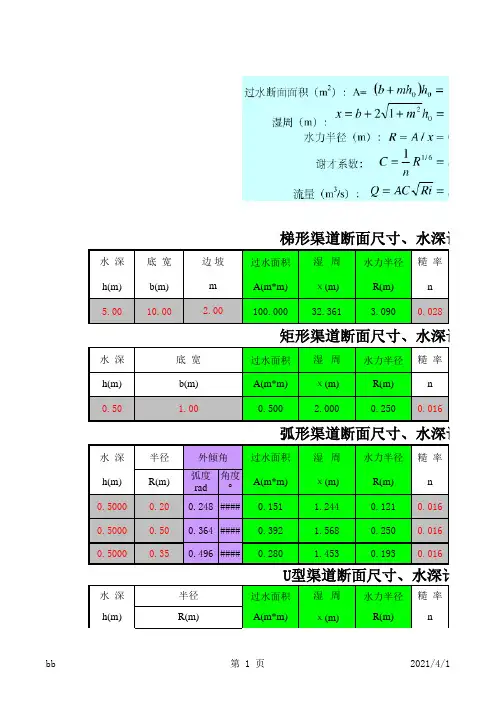

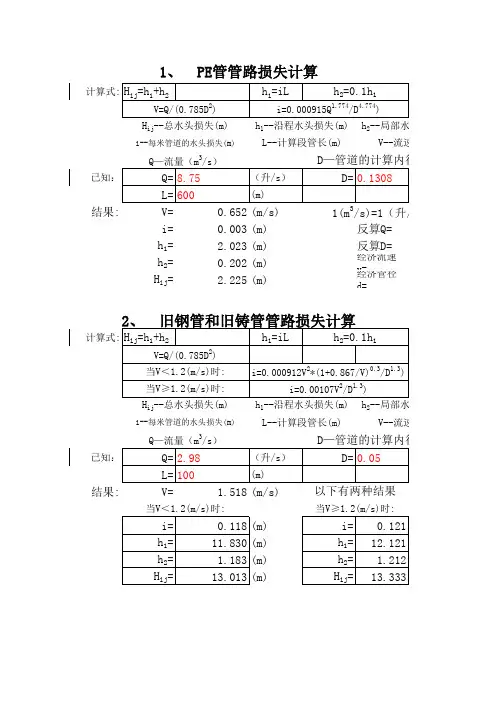

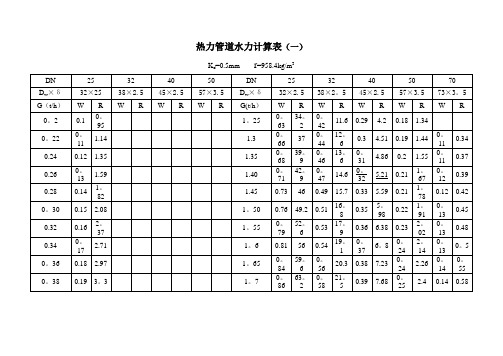

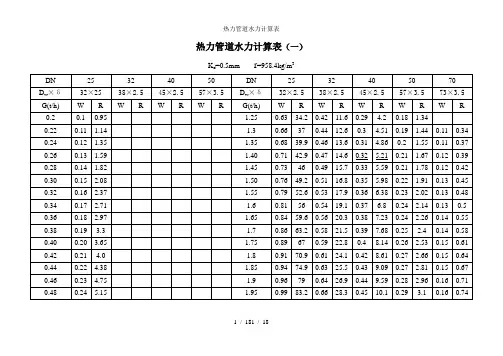

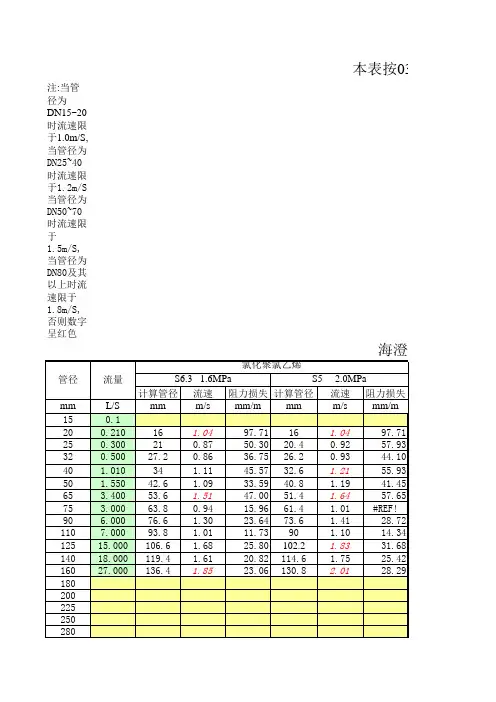

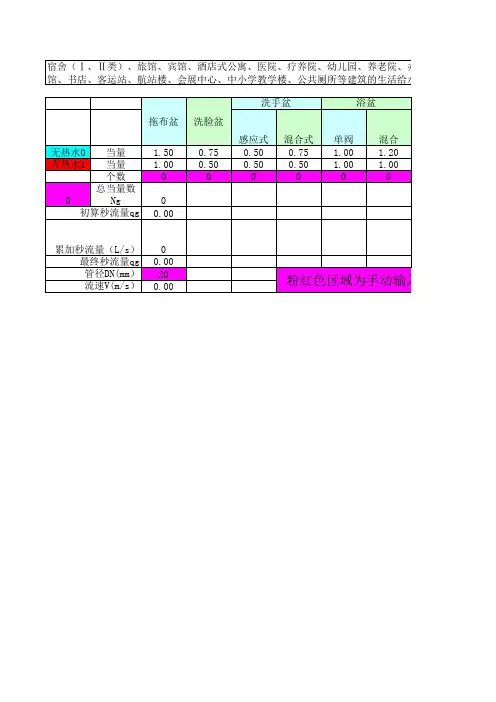

热力管道水力计算表(一)K d=0.5mm r=958.4kg/m3
