电缆终端头制作标准化作业流程图编写作业指导书、作W指导卡：填写工作票\在铠装断口处保留20mm内垫层、其余剥除。
将电缆接地线固定在牢固的构件上，并可靠接地。
电缆试验合格\播去填充物•分开芯线，打光铠装上接地线的焊区•川地线连通每相铜屏敲层和铠装，并且焊牢。
套入单孔防雨裙,（每相两支，下层上边缘线距离三孔防雨袒上边缘线170mm .上层防雨裙距离中在三义根部包绕填充胶.形似橄榄状.最大直径大于电缆外径将三拆套套入三相分相的根部，由指套根部依次向两端加热，将其田4\由指套指端量取40mm钢屏蔽层.用绝缘胶带固定后余部分剥除.保留20mm将相色管按照相续放宜距离接线端子250mm处，加热安装接线端子，孔深加5mm剥去线芯绝缘,倒角。
压接端子后，倒角处包绕填充胶.并搭接线端编号：0115010610kV蘑哈线兄弟矿业线路接引作业指导书编写:审核:批准:工作负责人:作业日期2011年12月29日至2011年12月29日扎兰屯岭东电力建设有限责任公司1.1本指导书适用于扎兰屯岭东电力建设有限责任公司蘑哈线兄弟矿业 线路接引作业。
1.2如采用另外的作业方法时，应另行编制标准化作业指导书，但其格 式、流程、原则不变。
2、引用文件2.1国家电网公司《电力安全工作规程（电力线路部分）》 2.2 GB 50168-1991电气安装工程，电缆线路施工验收规范 2. 3 JB/T8144. 3-1995额定电压26/35KV 及以下电力电缆附件基本 技术要求电缆接头 2.4 JB/T8144. 1-1995额定电压26/35KV 及以下电力电缆附件基本 技术要求总则 2.5JB/T8144. 2-1995额定电压26/35KV 及以下电力电缆附件基本 技术要求电缆终端头 2.6GB12706. 1-2002额定电压35KV 及以下铜芯，铝芯塑料绝缘， 电力电缆第一部分：一般规定 2.7GB12706. 2-2002额定电压35KV 及以下铜芯、铝芯塑料绝缘电 力电缆第二部分：聚氯乙烯绝缘电力电缆2. 8 GB12706. 3-2002额定电压35KV 及以下铜芯、铝芯塑料绝缘， 电力电缆第三部分：交联聚乙烯绝缘电力电缆 2.9国家电网公司《电力电缆线路运行规程》1. 范3、人员分工4、材料5.工器具6、风险分析及防范措施7、开工8.作业内容10.验收记录12.作业指导书执行情况评估评估项符合项可操作性整改意见。
大庄供电所10kV 及以下
架空线路施工标准化作业指导书
编号：2011-YN-18
本标准化作业指导书由沂南县供电公司乡镇电管部提出。
本标准化作业指导书汇编起草单位：大庄供电所本标准化作业指导书起草人：邵明华、李守红、李学才、屈长进初审：祖洪忠
会审：高更树
批准：刘庆涛本标准化作业指导书于2011 年10 月15 日首次发布。
本标准化作业指导书委托乡镇电管部负责解释。
、适用范围:
本指导书适用于大庄供电所10kv及以下农村电网升级改造工程的杆塔基础、立杆、放线、紧线等施工（其他项目施工可参照执行）。
二、引用标准：
GB- 50173《电气装置安装工程35kV及以下架空线路施工及验收规范》
GB- 50303《建筑电气工程施工质量验收规范》
DL/T —5161《电气装置安装工程质量检验及评定规程》
DL- 5009.2《电力建设安全工作规程》（架空电力线路部分）
Q/CSG11105.4-2008《国家电网工程施工工艺控制规范》
山东省电力有限公司编写《供电企业现场标准化作业指导书》
三、施工流程控制:
1.准备阶段
工作任务
施工作业现场简图:
施工地段
施工准备
注：施工负责人在开工前认真组织施工人员对“施工四措”、安全技术交底以及施工方案等进行学习。
人员分工情况
工器具
1.6个人防护用品
2.安全风险及控制措施
作业风险评估
3•
作业阶段 作业前工作
作业内容
4 •结束阶段
质量检验
竣工验收。
10kV电缆线路工程施工图设计设计说明书2010年05月10kV电缆线路工程施工图设计设计说明书批准：审核：校核：编写：10kV电缆线路施工图说明书目录1 设计依据 (1)2 设计范围及规模 (1)3 建设、设计、施工、运行单位 (1)3.1 建设单位：华能汕头风力发电有限公司 (1)3.2 设计单位：上海勘测设计研究院 (1)3.3 施工单位：待定 (1)3.4 建设期限：计划2009年投产 (1)4 电缆路径及概况 (1)4.1 电缆线路路径 (1)4.3 电缆型式及截面选择 (3)4.4 电缆附件的选择与配置 (4)5 有关事项的说明 (4)6 电缆上塔一览表 (4)1 设计依据1.1 本工程主要依据初步设计文件及初设审查意见进行施工图设计。
1.2 电力工程电缆设计规范(GB50217-1994)；1.3 高压电缆选用导则(DL401-1991)。
2 设计范围及规模2.1 设计范围2.1.1 新建电缆线路本体设计；2.2 工程规模2.2.1 本工程新建10kV电缆线路由本工程新建20台风机的箱变高压侧至各杆塔登杆与架空线路连接。
110kV牛头岭变电站外双回路终端塔电缆引下至1变电站内新建10kV开关柜。
电缆采用直埋敷设，电缆线路长约1.736km。
电缆采用YJV22-8.7/10- 3×240（用于110kV牛头岭变电站侧），YJV22-8.7/10- 3×50（用于各风机箱变高压侧至架空线）。
3 建设、设计、施工、运行单位3.1 建设单位：华能汕头风力发电有限公司3.2 设计单位：3.3 施工单位：待定3.4 建设期限：计划2009年投产4 电缆路径及概况4.1 电缆线路路径本工程新建电缆由本工程新建20台风机的箱变高压侧至各杆塔登杆与架空线路连接，通过架空线路将电能输送至110kV牛头岭变电站。
通过站外新建双回路终端塔电缆引下至变电站内新建10kV开关柜。
4.2 电缆敷设4.2.1 电缆直埋敷设本工程电缆采用直埋敷设。

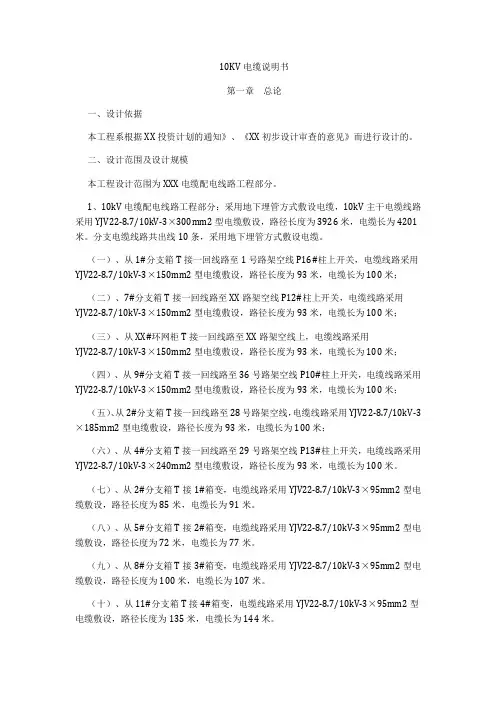

10KV电缆说明书第一章总论一、设计依据本工程系根据XX投资计划的通知》、《XX初步设计审查的意见》而进行设计的。
二、设计范围及设计规模本工程设计范围为XXX电缆配电线路工程部分。
1、10kV电缆配电线路工程部分：采用地下埋管方式敷设电缆，10kV主干电缆线路采用YJV22-8.7/10kV-3×300mm2型电缆敷设，路径长度为3926米，电缆长为4201米。
分支电缆线路共出线10条，采用地下埋管方式敷设电缆。
（一）、从1#分支箱T接一回线路至1号路架空线P16#柱上开关，电缆线路采用YJV22-8.7/10kV-3×150mm2型电缆敷设，路径长度为93米，电缆长为100米；（二）、7#分支箱T接一回线路至XX路架空线P12#柱上开关，电缆线路采用YJV22-8.7/10kV-3×150mm2型电缆敷设，路径长度为93米，电缆长为100米；（三）、从XX#环网柜T接一回线路至XX路架空线上，电缆线路采用YJV22-8.7/10kV-3×150mm2型电缆敷设，路径长度为93米，电缆长为100米；（四）、从9#分支箱T接一回线路至36号路架空线P10#柱上开关，电缆线路采用YJV22-8.7/10kV-3×150mm2型电缆敷设，路径长度为93米，电缆长为100米；（五）、从2#分支箱T接一回线路至28号路架空线，电缆线路采用YJV22-8.7/10kV-3×185mm2型电缆敷设，路径长度为93米，电缆长为100米；（六）、从4#分支箱T接一回线路至29号路架空线P13#柱上开关，电缆线路采用YJV22-8.7/10kV-3×240mm2型电缆敷设，路径长度为93米，电缆长为100米。
（七）、从2#分支箱T接1#箱变，电缆线路采用YJV22-8.7/10kV-3×95mm2型电缆敷设，路径长度为85米，电缆长为91米。
2011-06-12 21:27:54平断面图的画法分类：个人xx在送电线路工程前期勘测设计阶段,经过测量得到的数据需要绘制成送电线路平断面图,再根据图中所显示的各种参数,进行送电线路设计工作。
这样，在设计工作中，送电线路平断面图的准确性和易读性显得尤为重要；在后期的送电线路工程施工中，也能很方便的向工程人员进行技术交底，合理安排施工进度及工期。
所以准确绘制平断面图对整个送电线路工程来说都是至关重要的。
现在绘制送电线路平断面图是利用Autodesk公司开发的计算机辅助设计程序AutoCAD来绘制，该程序有着复杂的使用方法，但是界面友好，专业性强，能够应付送电线路工程制图的所有难点。
该程序最新的版本是2008，较前几个版本有着更高的智能性和适应性，完全满足送电线路平断面图的设计绘制工作。
1图形比例的确定电力线路测量平断面图的比例和一般的图不同，其他图形一般一种图纸只采用一种比例尺，但电力线路平断面图采用纵、横两种比例。
电力线路测量规程中规定平断面图的纵、横向比例分别为：纵，1:500；横，1:5000。
也就是说平断面图上纵向的10 mm代表实际垂直高程的5 m;横向的10 mm代表实际水平距离的50 m。
这一点在实际绘图时应该经过换算，按纵横比计算后再绘制到图中。
正是因为纵、横向比例有10倍的差距，所以正确的平断面图看上去就像两边向中间压缩的图形，地型显得陡峭，尤其是山地。
2图形大小的分割一般送电线路长度都会有几千米或者更长的距离，不可能完全绘制在一张2#图纸上面，所以就要将送电线路图进行水平分割，根据经验是每经过 3 km距离分成一张最合理也最经济。
安徽省岳西县有很多地方是深山，一条送电线路经常是一直勘测到山顶最高处，有时一直沿着山腰抵达山脚。
这样使得送电线路在很短的水平距离内，高程会有很大差别。
有可能在 3 km范围内2#图纸的纵向幅面容纳不下差别很大的高程数据，所以就要将送电线路进行垂直分割，绘制图形高程快到达距图纸顶端100mm时，要将地形线分割，连同高程标尺一起下降到合理的位置再继续绘制。
10KV配电变压器安装标准化作业流程图及指导书课件`编制人：班组审核人：单位审核人：10千伏**线配电变压器台安装标准化作业流程图编写作业指导书、作业指导卡填写工作票工作任务 10千伏变压器台安装组织人员进行现场勘察材料准备工器具准备作业指导书审批；学习工作票审核吊装变压器班前会，人员分工工作票开工安装高压引线横担安装变压器台架立杆组装金具及敷设接地极指挥吊车就位做好停电验电安装接地线及其它现场安全措施现场工作实施工作票结束，整理资料一次引线、避雷器安装完工定位、挖坑二次线及低压箱安装安装跌落开关安装接地极变台挂牌拆除接地线及其它安全措施清理现场编号: 20211001 10千伏**线变压器台安装标准化作业指导书编写：年月日审核：年月日批准：年月日工作负责人：作业日期年月日至年月日内蒙古东部电力有限公司-呼伦贝尔电业局-**供电局-配电班1、范围1.1本指导书适用于**供电局**线**变压器台安装工作。
作业。
1.2如采用另外的作业方法时，应另行编制标准化作业指导书，但其格式、流程、原则不变。
2、引用文件2.1国家电网公司《电力安全工作规程（电力线路部分）》2.2GB50173-1992 《电气装置安装工程35kV及以下架空电力线路施工及验收规范》2.3 内蒙古东部电力有限公司《架空配电线路安装检修规程》2.4内蒙古东部电力有限公司《中低压配电网建设与技术改造原则意见》3、人员分工内容负责人工作人员签字1 作业负责人（监护人）2 专责监护人3 施工前备料人员（负责保存相关技术资料）4 变台上工作人员5 地面工作人员6 吊车司机4、材料排序号名称规格单位数量责任人1 变压器台2 电杆12m 根3 标准变台材料套4 跌落开关组5 氧化锌避雷器组6 低压补偿箱台7 接地极套8 电缆（或绝缘导米线）9 隔离开关组10 接地带米5、工器具排序号名称规格单位数量责任人1 吊车台2 钢丝吊绳个3 运杆车台4 脚扣付5 安全带付6 绝缘杆根7 高压接地线组8 传递绳根9 验电器10KV 支10 液压钳套11 铁锨把12 剪钳把6、风险分析及防范措施排序号辨识项目危险因素防范及控制措施责任人1 高处坠物伤人防止意外事故发生,高空坠物伤人,装设围栏以便工作1、现场人员必须戴好安全帽。

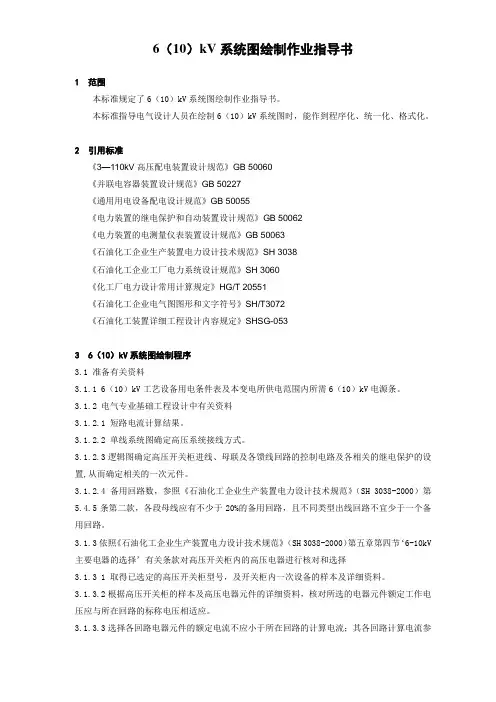

6（10）kV系统图绘制作业指导书1 范围本标准规定了6（10）kV系统图绘制作业指导书。
本标准指导电气设计人员在绘制6（10）kV系统图时，能作到程序化、统一化、格式化。
2 引用标准《3—110kV高压配电装置设计规范》GB 50060《并联电容器装置设计规范》GB 50227《通用用电设备配电设计规范》GB 50055《电力装置的继电保护和自动装置设计规范》GB 50062《电力装置的电测量仪表装置设计规范》GB 50063《石油化工企业生产装置电力设计技术规范》SH 3038《石油化工企业工厂电力系统设计规范》SH 3060《化工厂电力设计常用计算规定》HG/T 20551《石油化工企业电气图图形和文字符号》SH/T3072《石油化工装置详细工程设计内容规定》SHSG-0533 6（10）kV系统图绘制程序3.1 准备有关资料3.1.1 6（10）kV工艺设备用电条件表及本变电所供电范围内所需6（10）kV电源条。
3.1.2 电气专业基础工程设计中有关资料3.1.2.1 短路电流计算结果。
3.1.2.2 单线系统图确定高压系统接线方式。
3.1.2.3 逻辑图确定高压开关柜进线、母联及各馈线回路的控制电路及各相关的继电保护的设置,从而确定相关的一次元件。
3.1.2.4 备用回路数，参照《石油化工企业生产装置电力设计技术规范》（SH 3038-2000）第5.4.5条第二款，各段母线应有不少于20%的备用回路，且不同类型出线回路不宜少于一个备用回路。
3.1.3 依照《石油化工企业生产装置电力设计技术规范》（SH 3038-2000）第五章第四节‘6-10kV 主要电器的选择’有关条款对高压开关柜内的高压电器进行核对和选择3.1.3 1 取得已选定的高压开关柜型号，及开关柜内一次设备的样本及详细资料。
3.1.3.2 根据高压开关柜的样本及高压电器元件的详细资料，核对所选的电器元件额定工作电压应与所在回路的标称电压相适应。
超人配网一体化设计软件第二部分10kV线路工程及其平断面图绘制操作说明广州建软软件技术有限公司编辑人：罗工2015/7/28公司地址：广州市天河区广园东路2193号时代新世界北塔1301-1302公司网址：/目录第二部分10kV线路工程及其平断面图绘制操作说明 (3)10kV线路工程绘制说明: (3)方法一：使用GPS测量数据进行绘制10kV线路 (4)1.1 新建工程 (4)1.2 导入测量数据 (4)1.3 连线 (7)1.4 进入断面图界面绘制平断面图 (8)1.5 布杆 (10)1.6 生成悬链线 (14)1.7 悬链线说明 (14)1.8 插杆 (15)1.9 导入弧垂表 (16)1.10 排杆校核 (17)1.11 排列杆号 (18)1.12 各种标注 (18)1.13 断面图分幅 (19)1.14 平断面图直接生成路径图 (21)1.15 路径图整理 (22)1.15.1 图层管理 (22)1.15.2 标注 (23)1.15.3 修改双杆或三联杆图例 (24)1.15.4 绘制拉线 (26)1.15.5 布金具 (28)1.15.6 插入坐标表 (29)1.15.7 插入各种表 (30)1.15.8 插入说明书 (31)1.15.9 插入指北针、跨越物等 (31)1.15.10 批量修改组件属性 (32)1.15.11 批量修改组件材料 (33)1.15.12 批量修改所有材料 (34)1.15.13 导出各种统计表 (36)1.15.14 一键生成预算 (36)1.16 生成成果 (37)1.17 平断面图常出现的问题及解决方案 (39)1.17.1 在平断面图上需要绘制地下电缆 (39)1.17.2 在平断面图上出现另一段线路是不同导线 (40)1.17.2 在绘制好平断面图后，需要修改平断面图如何处理 (42)方法二：根据草图绘制10kV线路 (44)2.1 新建工程 (44)2.2 绘制线路 (44)2.3 修改电杆 (48)2.4 排列杆号 (48)2.4 路径图整理 (49)2.5 绘制平断面图 (49)2.5.1 数据录入 (49)方法三：根据杆塔明细表绘制路径图 (52)3.1 整理数据 (52)3.2 新建工程 (53)3.3 进入断面图界面导数据 (53)3.4 重新生成平断面图 (56)3.5 生成路径图 (57)第二部分10kV线路工程及其平断面图绘制操作说明10kV线路工程绘制说明:可用3种方式绘制10kV线路。
方法一：在有GPS测量数据的情况下，可使用。
可直接绘制平断面图。
超人软件认可的测量数据格式：Excel、Csv、Dat、DHD文件。
测量数据的要求：需要更详细的数据才能绘制完整，如编辑通信线多高，河流、道路多宽等。
方法二：在只有测量草图时使用。
如需在此基础绘制平断面图，需要添加高程、杆型等，详情请看方法二的操作流程。
方法三：根据其他软件导出的杆塔明细表绘制路径图。
杆塔明细表需要是EXCEL格式。
方法一：使用GPS测量数据进行绘制10kV线路1.1 新建工程点击【新建文件】，填写基本信息后（如工程名称、设计单位、设计阶段等），点击【确定】。
1.2 导入测量数据①在【架空线路设计】里点击【导入测量数据】，进入其界面。
此界面的每个按钮的含义：A．编号列：对电杆、跨越物、地形点等的编制序列号B．X列：表示测量数据在CAD里的X轴（6位数）C．Y列：表示测量数据在CAD里的Y轴（7位数）D．高程列：表示测量数据在CAD里的H轴E．属性列：表示每组测量数据的编制信息F．反方向坐标标注：对软件自动生成的坐标表（默认打钩即可）G．插入坐标点X、Y：表示所要导入软件的测量数据插入软件的位置H．比例：表示测量数据在软件的显示比例I．进行设计布点：对所有测量数据进行撒点（默认打钩即可）J．绘制跨越信息：表示对测量数据中跨越信息进行显示（视情况选择：需要绘制跨越物即打钩，不需要则不打钩）K．标注高程：表示对有高程的数据在软件里显示出来L．D为地形点、数字为地形点：根据测量习惯不同而设定的（默认打钩即可）②点击【导入Excel】，找到符合要求的测量数据文件，并【打开】（Excel、Csv、Dat、DHD文件都可以导入）。
③此时，可对数据进行处理（如把控制点删除）后，点击【确定】，软件就可以进行撒点了。
（在撒点完成后，电杆桩默认是白色的点；地线点是绿色的‘X’；跨越物等是红色‘口’）。
1.3 连线目的：为了确定线路的走向。
①在【架空线路绘制】里点击【自动连线】，选择所需架线图例及规格，点击【确定】。
②然后点击起始杆即白色桩的边缘，软件就自动连线了。
1.4 进入断面图界面绘制平断面图①在【线路绘制】了点击【绘制平断面】，【数据录入】：表示测量数据在软件的表示的数据【断面图绘制】：绘制断面图的操作界面②点击【断面图绘制】③【点击重新生成平断面图】，弹出一参数窗口，设置好其参数，点击【确定】，软件就自动进行布桩。
横轴比例：表示断面图的横轴比例纵轴比例：表示断面图的纵轴比例对地距离：表示此10kV架空线路对地面的最小的安全距离对线距离：表示此10kV架空线路与其他线路的最小安全距离1.5 布杆首先，需要运用【杆塔选型】把工程所需的电杆选择出来。
①点击【杆塔选型】进行选杆。
⑪【添加】功能：A. 添加此工程所需的杆型，点击【添加】后，出现空白位置时，点击其‘组件名称’空白处，如下图：B. 出现组件库窗口，选择所需的电杆（按着Ctrl键即可多选）。
C. 选择所需的杆型，点击【确定】，如图：⑫【删除】功能：选中所需删除的杆型，点击【删除】就好了。
②选择好工程所需的杆型后，点击【确定】，软件就自动把我们的桩位布上合理的电杆。
注：当软件弹出此窗口时，是软件无法识别这桩位（图标闪动的位置），布直线杆所需的杆型，所以需要手动选择所需的杆型，然后点击【确定】，这桩位才布上我们所需的杆型。
⑪布杆方式：A 批量布杆：在线路电杆型号大体相同时使用，全部的桩软件会布上同种型号的电杆。
B 手动布杆：人工选择桩进行布杆。
⑫布杆操作说明A 批量布杆：在软件的右上角有我们选好的杆型，单击一种杆型，然后点击【批量布杆】就完成对线路的布杆。
B 手动布杆：首先，选择桩，也可以选择多个桩。
然后，选中一种电杆，在【断面图绘制】里点击【选择布杆】，软件就把我们的电杆布在选中的桩上了。
最后，依次使用这步骤把桩都布上杆。
⑬杆型说明①直线杆，图中选中的杆为直线杆。
②耐张杆，图中选中的杆为耐张杆。
③终端杆，图中选中的杆为终端杆或分支杆。
⑭杆属性说明，在断面图操作界面右下角有电杆的属性选中电杆，属性窗口就有此电杆信息，修改其参数，在路径图就会有体现。
类型：软件默认是新立电杆，如需更替可选其他类型状态：电杆默认状态是新增，如需更替可选他状态1.6 生成悬链线⑪设置气象区，选择所需导线型号、安全系数、平均运行张力、导线类型等。
（注：导线安全系数与平均运行张力是需要人工进行计算的，软件设置的是最小值）。
⑫在【断面图绘制】里点击【生成悬链线】，软件就自动生成悬链线了1.7 悬链线说明红色的线是架线；青色的线是架线对其他跨越线路的安全距离（即其他低压跨越线路不可超过青色的线，如果观察到其在红色与青色线中间，需要调整此档电杆高度）；紫色的线是对地安全距离（如果观察到紫色线在绿色线下面过多，需要调整此档电杆高度）；绿色的线是地平线，地平线到桩的距离是电杆埋深，绿色的X是地形点。
1.8 插杆⑪但架线跨越不了通信线、地平线等物时，可以使用【插杆】功能。
①点击【绘制断面图】里的【插杆】，然后点击地形点或任意位置。
②弹出窗口，设置好桩号，电杆类型，是转角杆时输入转角度数，点击【确定】就完成一个桩，按下键盘上的【空格】就可以重复上一个命令【插杆】，依次就可以完成线路插杆了。
1.9 导入弧垂表点击【导入弧垂表】，然后点击要插入的空白处即弹出窗口。
设置好参数（如导线型号、安全系数、气象区等），点击【确定】，就完成了。
1.10 排杆校核这是对电杆上拔校验的检测，发现上拔校验在一定的垂直档距显示不合格时表示这根电杆需要对其杆根处理。
操作如下：点击【排杆结果校验】，软件弹出如下窗口，‘抗拔校验’打钩并输入‘设计垂直档距’，点击【确定】，软件会自动计算电杆上拔校验，出现不合格时，软件会在此电杆上显示“上拔验算不合格”如图：1.11 排列杆号①点击【排列编号】，②弹出窗口，输入所需的电杆代号及起始号，点击【确定】。
③然后，在【断面图绘制】里点击【杆号标注】就完成了。
1.12 各种标注⑪在【断面图绘制】里点击【平面图标注】就可以。
⑫点击【杆型标注】，软件就对断面图上所有杆型进行标注了点击【档距标注】，软件就自动对所有杆型的档距进行标注；点击【呼称高标注】，软件就自动对所有杆型的呼称高标注；点击【删除弧垂标注】，软件就把弧垂标注删除了。
1.13 断面图分幅①点击【平断面分幅】，弹出窗口，选择所需的图框。
②输入所需图纸‘分幅数量’，点击【确定】，软件就分好幅了。
1.14 平断面图直接生成路径图①在绘制好断面图后，关闭断面图界面，软件会弹出如下窗口。
②选择【是】，然后会在弹出窗口，选择【是】，重新生成路径图。
③生成线路后，软件会自动生成跨越信息1.15 路径图整理1.15.1 图层管理超人软件每个块都是可以在图层管理找到，可把需要或不需要的显示或隐藏，但是如果隐藏的模块是有关联材料的话，材料还是会统计出来。
点击【图层管理】按钮，如图：把需要关闭的图层的眼睛按钮，点击后，点击【确定】，就完成高程点隐藏。
1.15.2 标注⑪方法一：单个标注。
点击【标注】按钮，输入所需的标注功能的数字，如输入“0”，如图：①0：杆或设备，表示对杆塔或变压器等设备进行标注②1：坐标，表示对杆塔的坐标进行标注③2：表箱，表示对户表进行标注④3：电缆井，表示对电缆井进行标注⑤4：电缆，表示对电缆进行标注⑥8：组件全称，表示对组件进行全称标注⑦9：自定义标注，用户自定义对所需的图形进行标注。
单击电杆的边缘，然后把所需的标注插入点单击下，就完成了。
需标注方式，如输入“0”，确定，就完成了。
如图：①0：杆或设备。
表示对所有杆塔或变压器等设备进行标注(南方电网的标准)②1：坐标。
表示对所有杆塔的坐标进行标注③2：杆号。
表示对所有杆塔的编号进行标注④3：杆塔型号。
表示对所有杆塔的型号进行标注⑤4：杆塔规格。
表示对所有杆塔的规格进行标注⑥5：线路长度。
表示对所有导线的长度进行标注⑦6：线路角度。
表示对有转角的线路进行角度标注。
⑧7：表箱。
表示对所有表箱进行标注（南方电网的标准）⑨8：户数。
表示对所有表箱的户数进行标注⑩9：表箱编号。
表示对所有表箱的表箱编号进标注①①10：表箱数。
