断面图绘制方法

断面图画法断面图是将物体截面部分用平面图的形式表现出来的图形，在建筑、机械、电子等领域中广泛使用。

断面图能够更好地展示物体的内部结构及组成部分，使得人们更好地了解物体的构成和性质，有利于研究、设计和制造物体。

断面图的画法根据不同的需要和方法而各有不同，但总体上都有一些基本步骤和要点。

下面将对断面图的画法进行详细介绍。

一、选择适当的视图和位置画好一张合适的断面图，需要首先选择适当的视图和位置。

一般来说，选择最具指示性的截面，即使物体内部的构造更加清晰地呈现出来。

在选择截面时，要综合考虑物体内部的构造和外部形状，尽量从最具有代表性的区域进行截面。

确定选择了适当的截面后，就可以将截面位置标在物体的三维视图上，以便以后的绘图。

此时需要注意的是，截面位置必须在物体的平面内，而且不能截到物体的小细节部分，否则会影响整张图的显示效果。

二、绘制物体的基本轮廓选择了截面位置后，需要在画布上绘制出物体的基本轮廓。

绘制轮廓应按照视图的方向进行，首先绘制侧面视图和俯视图，再根据需要进行丰富。

绘制侧面视图时将物体的长宽高等比例缩放，并按比例绘制出物体的长宽高三条线，这三条线构成了物体的立体外轮廓。

如果需要添加其他线条，如轮廓线、标识标志等，则可以根据需要进行调整。

当侧面视图绘制完成后，需要绘制俯视图。

俯视图是在侧面视图的基础上进行旋转和调整，使之能够清晰显示物体在俯视角度下的外观轮廓。

俯视图的轴线需要平行于画布上方。

三、添加内部结构细节完成物体的基本轮廓后，需要细化各部分的内部结构细节。

这些细节部分类似于物体的刨片图（即局部剖面图），展示物体的内部结构，可以分为两种类型：构造细节和功能细节。

不同部位的内部细节应该按一定顺序进行添加，以确保细节的完整性和一致性。

构造细节包括物体内部各部分的构造、组装和固定细节。

这些细节通常使用横截面来进行展示。

在添加构造细节时需要注意，尽量使用标准化的图符表示，使用纡线标示代表物体内部构造的实体部分，使用箭头标示物体内部构造的空气部分。

CAD中的断面和立面图的绘制技巧在CAD软件中，断面图和立面图是非常常见的绘图类型，它们在建筑设计、机械制图等领域中广泛应用。

这两种图形以不同的视角展示了物体的内部结构和外部形状，帮助人们更好地理解和展示设计方案。

下面将介绍一些CAD中绘制断面图和立面图的技巧。

首先，我们来介绍绘制断面图的技巧。

断面图是从一个特定位置和方向切割物体，展示了物体的内部结构和特定的细节。

在CAD软件中，我们可以通过以下几个步骤来绘制断面图。

第一步，选择绘图模式。

在CAD软件中，我们可以使用2D模式或3D模式来绘制断面图。

2D模式更适合简单的断面图，而3D模式可以更好地展示复杂的内部结构。

第二步，选择切割平面。

在绘制断面图时，我们需要选择一个合适的切割平面。

可以使用CAD软件提供的切割工具在物体上创建一个平面，或者直接选择已经存在的平面作为切割平面。

第三步，绘制断面轮廓。

在切割平面上，我们需要根据设计需求和标准规范绘制断面的轮廓。

可以使用CAD软件提供的绘图工具，如直线、弧线、圆等，来绘制断面轮廓。

第四步，添加细节和标注。

绘制断面图时，我们还可以根据需要添加一些细节和标注，以增加图形的信息量和可读性。

例如，可以添加尺寸标注、图例和文字描述等。

接下来，我们来介绍绘制立面图的技巧。

立面图是从一个特定视角展示物体的外部形状和特征，它通常用于展示建筑物的立面或机械设备的外观。

在CAD软件中，我们可以通过以下几个步骤来绘制立面图。

第一步，选择绘图模式。

与绘制断面图类似，我们可以选择2D模式或3D模式来绘制立面图。

2D模式适用于简单的立面图，而3D模式可以更好地展示立体感和细节。

第二步，选择绘图视角。

在绘制立面图时，我们需要选择一个合适的视角来展示物体的外观。

可以使用CAD软件提供的视图工具，在不同的角度和距离下观察物体，并选择最佳的视角。

第三步，绘制立面轮廓。

在选择好视角后，我们可以使用CAD软件提供的绘图工具，如直线、弧线、圆等，来绘制立面的轮廓。

01 Chapter视图分类视图基本概念及分类画法假想用剖切面剖开物体，将处在观察者与剖切面之间的部分移去，而将其余部分向投影面投影所得的图形。

画法标注、剖切符号、材料符号。

断面图假想将物体某一部分切开，将断面的轮廓线投影到投影面上所得的图形。

画法移出断面图、重合断面图。

02 Chapter定义和作用剖面图的构成剖面线的方向030201剖面图基本知识全剖面图1. 画法2. 实例剖面图分类及画法1. 画法在剖切位置画出剖切符号，将剖切平面和投影方向标注清楚。

半剖面图用两个或两个以上的平行剖切平面剖开物体所得的剖面图，一般用于表达对称物体的内部结构。

2. 实例如机械轴、杆、套等零件的内部形状等。

局部剖面图在剖切位置画出剖切符号，将剖切平面和投影方向标注清楚。

1. 画法2. 实例0102剖面图应用实例03 Chapter断面图基本知识断面图定义断面图目的断面图分类断面图分类及画法纵断面图画法横断面图画法断面图应用实例机械零件建筑结构生物组织04 Chapter剖面图与断面图在工程中的应用显示物体或构件内部孔、槽等细节显示物体或构件的变形和振动情况显示物体或构件的内部结构显示不同部分之间的连接方式辅助分析力学性能和结构稳定性剖面图与断面图在机械制造中的应用建筑物的设计特点和风格建筑物的采光和通风情况建筑物的设备和设施分布建筑物的材料和构造方式剖面图与断面图在建筑设计中的应用剖面图与断面图在水利工程中的应用010*******05 Chapter可以用于表达不同部分之间的相对位置关系剖面图缺点剖面图只能表达物体的一部分，不能全面展示物体绘图技巧断面图优点可以清晰地表达物体的截面形状和尺寸对于一些难以用平面图形表达的部分，断面图提供了很好的解决方案可以用于表达不同部分之间的相对位置关系断面图缺点断面图只能表达物体的一部分，不能全面展示物体剖面图与断面图的未来发展趋势与展望01020304THANKS。

3
一、根据坐标文件生成断面图
首先在数字地图上用复合线画出断面方向线。点取 “工程应用/绘断面图/根据坐标文件”功能。按命令行提 示操作：选择断面线，输入高程点数据文件名。在绘制 纵断面图对话框，输入采样点的间距，输入起始里程、 横向比例、纵向比例、隔多少里程绘一个标尺等后，在 屏幕上则显示所选断面线的断面图，如图所示。
4
二、根据里程文件绘断面图
根据里程文件绘制断面图，一个里程文件可包含多 个断面的信息，此时绘断面图就可一次绘出多个断面。里 程文件的一个断面信息内允许有该断面不同时期的断面数 据，这样绘制这个断面时就可以同时绘出实际断面线和设 计断面线。
5
三、根据等高线绘断面图
如果图面存在等高线，则可以根据断面线与等高线 的交点来绘制纵断面图。选择“工程应用/绘断面图/根据 等高线”，按照命令行提示选择要绘制断面图的断面线后 屏幕弹出绘制纵断面图对话框，操作方法与根据坐标文件 生成断面图相同。
数字测图原理及方法
Principle and Methods of Digital Mapping
测绘工程学院
断、隧道、管线等工程设计时，往往需要 了解线路的地面起伏情况，这时，可根据等高线地形图来 绘制断面图。绘制断面图的方法有四种：根据已知坐标； 根据里程文件；根据等高线；根据三角网。
6
四、根据三角网绘断面图
如果图面存在三角网，则可以根据断面线与三角网的 交点来绘制纵断面图。 选择“工程应用/绘断面图/根据三角网”，依据命令 行提示选择要绘制断面图的断面线，屏幕弹出绘制纵断面 图对话框，操作方法与根据坐标文件生成断面图相同。
7
END !
数字测图

03 断面图的解读与分析
断面图的解读
断面图的基本概念
断面图的绘制方法
断面图是通过将物体切割成若干个断 面，并投影到垂直于断面的平面上， 从而获得物体的内部结构信息。
断面图的绘制需要遵循一定的步骤， 包括确定断面位置、绘制断面轮廓、 标注尺寸和符号等。
断面图的分类
根据断面图所表示的物体和投影方向 的不同，可以分为横断面图、纵断面 图和斜断面图等。
不同绘图软件的使用方法
AutoCAD
使用AutoCAD软件可以绘制精确 的二维和三维断面图，需要掌握 基本的绘图、编辑和标注工具。
SketchUp
SketchUp是一款易于学习的三维 建模软件，适合绘制简单的三维断 面图，需要掌握基本的建模、贴图 和渲染工具。
PowerPoint
在PowerPoint中绘制断面图需要掌 握基本的形状、线条和文本工具， 可以方便地创建和编辑断面图。
的含义。
计算机辅助绘制断面图
选择绘图软件
绘制基础形状
添加细节和标注
导出和打印
选择适合的计算机辅助 设计软件，如AutoCAD
、SketchUp等。
使用软件中的工具绘制 断面图的基础形状。
在软件中添加必要的细 节和标注，以清晰地表
达断面图的含义。
将绘制好的断面图导出 为适当的格式，并进行
打印或分享。
机械工程中的断面图应用
总结词
揭示机械部件的内部结构
详细描述
在机械工程领域，断面图常被用于揭示机械部件的内部结构和工作原理。通过断 面图，工程师可以更好地理解机械部件的设计和功能，有助于机械的维护、维修 和改进。
水利工程中的断面图应用
总结词
展示水工结构的内部构造

断面图的画法
一、断面的概念
假想用剖切面将物体的某处切断，只画出该剖切面与物 体接触部分（剖面区域）的图形。
A
A-A
A
A
断面图与剖视图的区别：断面图仅画出被 切断部分的图形，而剖视图除了画出被切 断部分的图形外，还要画出断面后所有可 见部分的投影。
二、断面的种类
1、移出断面 1） 画法 画在视图之外，轮廓线用粗实线绘制。配置在 剖切线的延长线上或其他适当的位置。如图示。
2） 移出剖面的标注 标注内容：剖切符号、剖面图的名称。
A－A
A
B
B－B
A
B
➢ 配置在剖切线的延长线上的不对称的移出断面 图，可省略 名称（字母）。
➢配置在剖切线的延长线出断面，可省略箭头。
⒉ 重合剖面图
画在视图之内，断面轮廓线用细实线绘制的图形。
☆ 当剖切平面通过回转面形成的圆孔或凹坑的轴线时，会导 致完全分离 的两个断面，这些结构也应按剖视画。
☆ 当剖切平面通过非圆孔时，会导致完全分离 的两个 断面，这些结构也应按剖视绘制（图6-45）。
☆ 在不致引起误解时，允许将倾斜的断面图旋转，旋转 角度应小于90°（图6-44）。
☆ 用两个或多个相交的剖切 平面剖切得出的移出断面， 中间一般应断开。
1） 画法 ：当视图中的轮廓线与剖面图的图线重合时，视
图中的轮廓线仍应连续画出。
2） 标注方法
➢ 配置在剖切线上的不对称的重合断面图，应标注剖 面符号和箭头。可不注名称（字母）。 ➢对称的重合断面图，可不标注。

隧道断面测量及断面图绘制方法外业数据采集：1、外业采集数据时，先根据线路资料把待测断面中桩一一放样出来，标记清楚，并且记录下该点的实际高程。

如果中桩放样不方便，就放样待测断面的边桩，同样标记清楚，并且记录下该点的实际高程和依照线路方向看该点与中桩的关系—主要是看在中桩的右侧还是左侧和距中桩的距离。

2、待测断面中桩或边桩放样完毕后，把全站仪搬到刚刚放样并标记的待测断面的中桩或边桩上去，对中调平，进入全站仪里的测量程序,首先输入工作名--最好以测量日期为文件名,这样便于内业处理时在电脑上迅速找到要处理的断面；然后设站, 要注意每一个站名只能测一个断面，如测K10＋200右洞，则测站可设为Y10200；量取并且输入仪器高度，接下来输入该点X 、Y 、Z 坐标，X －指该点与中桩的偏移值（沿线路前进方向左为负、右为正）如该点偏离中桩左2.5m ，则输：－2.5；Y －指该点实测高程，如该点实测高程为330.159，则输330.159，Z －无实际意义统一输为0即可。

然后定向，定向时瞄准小里程时把方位角设定为0度或瞄准大里程把方位角设定为180度;然后把仪器转到所测断面的线路法线方向(即90度或270度方向),此时便可进行测存，测存时,仪器的水平方向不要动,只动仪器的垂直方向,从一侧最下边向另外一侧开始测,直到扫测完整个断面。

按照以上步骤测完所有断面。

外业采集数据的目的是为了得到绘制断面轮廓的必要数据，这里需要注意的是建站的技巧。

内业数据处理：1、先把全站仪中储存的数据通过徕卡办公软件（中纬全站仪通过GeoMax PC Tools 软件）下载到电脑上，下载的时候注意选择自编的数据格式Dm （中纬全站仪选择txt 格式）,不是仪器自带的数据格式GSI 或者IDEX 。

并且按照该断面所在里程命名该断面以免混淆。

2、在AutoCAD 中按照实际尺寸画好隧道设计断面（可另存一份以备重复利用），值得一提的是在AutoCAD 中画出设计断面是很简单的事，比用专门的隧道处理软件绘制容易的多，并通过新建坐标系的方法把隧道断面圆心处的X 坐标定为0，Y 坐标定为通过理论计算的该里程断面圆心高程。

工程制图-断面图断面图一、断面图的概念假想用剖切面将物体的某处切断，仅画出该剖切面与物体接触部分（剖面区域）的图形。

断面图与剖视图的区别：断面图仅画剖断后的断面形状。

剖视图还要画出剖切面后面的可见轮廓线。

断面图分为移出断面图和重合断面图两种。

1 移出断面图移出断面图——画在视图轮廓线之外的断面图。

画移出断面图的注意点：① 移出断面图的轮廓线用粗实线绘制。

② 移出断面图应尽量配置在剖切线的延长线上；必要时也可画在其他适当的位置。

③ 移出断面的图形对称时，也可画在视图的中断处。

④ 在不引起误解时，允许将图形旋转。

（如下图中B-B断面图、D-D断面图）⑤ 用两个或多个相交的剖切平面剖切得出的移出断面，中间一般应断开。

⑥ 当剖切平面通过回转面形成的孔或凹坑的轴线时，这些结构按剖视图要求绘制。

⑦当剖切平面通过非圆孔，会导致出现完全分离的剖面区域时，则这些结构应按剖视图要求绘制。

移出断面图的标注：断面图的标注内容和剖视图一样，要标注剖切位置、投射方向、断面图的名称及对应关系。

断面图的标注可省略，省略内容有其自身的特点，具体如下：① 断面图不对称，当断面图布置在剖切符号延长线上，可省略字母。

② 断面图不对称，当断面图未布置在剖切符号延长线上，标注不能省略。

③断面图对称，当断面图布置在剖切符号延长线上时，可省略标注。

④断面图对称，当断面图未布置在剖切符号延长线上，可省略箭头。

⑤当断面图按投影关系配置时，不管断面图对称与否，均可省略箭头。

2 重合断面图断面图画在视图轮廓线之内的，称为重合断面图。

画重合断面图的注意点：① 重合断面图的轮廓线用细实线绘制。

② 当视图中的轮廓线与重合断面图的图形重叠时，视图中的轮廓线仍应连续画出，不可间断。

重合断面图的标注：①对称的重合断面图不必标注。

②不对称的重合断面图应配置在剖切符号位置上，并用箭头表示投影方向。

添加必要的注释和说明，如管道材料、接口形式、防腐措施 等。注释应简洁明了，有助于读者理解断面图所表达的信息 。
04
管道工程中常见断面图类型及特点
横断面图
定义
01
垂直于管道轴线的断面图，反映管道及其周围地形的横截面形
状和尺寸。
特点
02
直观展示管道在横向上的位置、走向、埋深以及与周围地物的
关系。
应用
断面图是假想用剖切面将物体的某处切断，仅画出该剖切面与物体接触部分的 图形。
作用
断面图主要用于表达物体内部的结构形状，它是假想用剖切平面将物体切断， 仅画出切断面（截面）的形状，而剖视图除了画出截面形状外，还应画出沿投 射方向所能看到的部分。
分类方法
移出断面图
画在视图外面的断面图称为移出断面图。移出断面图的轮廓线用粗实线画出，并尽量画在剖切符号或剖切面迹 线的延长线上，必要时也可将移出断面图画在图纸的其他适当位置。
特点
能够展示管道在水平面上的走向、分支、管径变化以及与周围建 （构）筑物的关系。
应用
用于管道规划、设计和施工过程中的平面布置和定位。
斜断面图
定义
沿与管道轴线成一定角度的方向截取的断面图，反映管道在斜向 上的形态和尺寸。
特点
能够同时展示管道在横向和纵向上的变化，具有更强的立体感。
应用
用于复杂地形条件下的管道设计和施工，以及需要更详细表达管道 形态的场景。
油气输送管道设计中的应用
线路纵断面图
展示油气输送管道沿线的地形起伏、管道走向、管径变化 等信息。
穿越断面图
用于表示油气输送管道穿越河流、峡谷等复杂地形时的详 细结构，包括穿越方式、埋深、防护措施等。
站场断面图

CASS绘制断面图在CASS中绘制横断面图，先需要制作里程文件，再由里程文件来生成断面图。

制作里程文件有几种方式，如由断面线生成、由复合线生成、由等高线生成、由三角网生成、由坐标文件生成，下面就制图中常用的两种里程文件制作方式作简要介绍。

一、由断面线制作里程文件1.展绘高程点1）点击“绘图处理”下拉菜单中的“展高程点”，展绘外业测量点数据文件，如下图图1：展绘高程点2）在软件下方状态栏处设置比例尺，然后回车确定，如图2：图2：设置图形比例尺3）打开野外数据文件，展绘高程点，如图3，图4图3，选择数据文件图4：展绘高程点完成2、绘制纵断面线用多段线绘制一条纵断面线，横断面与此纵断面线垂直相交，如下图5：图5：绘制纵断面线3、用“由纵断面生成”工具生成里程文件1）在“工程应用”下拉菜单中选择“生成里程文件”>“由纵断面生成”>“新建”如下图6：图6：新建里程文件2）然后选择纵断面线，弹出如图7所示对话框。

图7 由纵断面生成里程文件对话框在对话框中首先选择中桩点获取方式：其中结点表示处理纵断面线的结点不考虑等分；等分表示只对纵断面线等分不考虑结点；等分且处理结点则表示既处理结点也考虑等分纵断面线。

然后分别在对话框中输入横断面间距、横断面左边长度和横断面右边长度，点击确定在图面上就会生成横断面线，如图8：图8 生成横断面线3）在新建了横断面线以后，再选择菜单中的生成，如下图9，弹出数据对话框，如图10图9 点击生成里程文件图10输入里程文件名对话框首先选择高程点的数据文件名，打开后弹出如图11所示对话框。

图11输入高程点数据文件对话框指定生成的里程文件保存的文件名和路径，设置断面线上插值间距和起始里程，单击保存。

软件会在刚才制定的路径下生成*.hdm和*.dat两个数据文件，以hdm结尾的数据文件就是里程文件，在生成断面图的时候由它来生成；以dat结尾的数据文件为横断面的点数据文件，如图12图12 横断面的点数据文件横断面点数据格式为：点名，属性，Y坐标，X坐标，高程其中属性代表是第几个横断面4）如果用户需要对横断面进行修改，就要在第3）步之前使用其它编辑功能，如添加、变长、剪切和设计，对横断面进行修改，修改完毕后再做第3），生成里程文件及点数据文件。

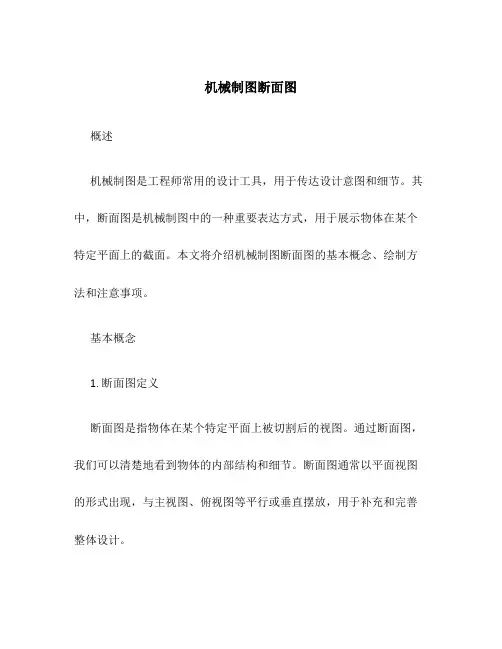

机械制图断面图概述机械制图是工程师常用的设计工具，用于传达设计意图和细节。

其中，断面图是机械制图中的一种重要表达方式，用于展示物体在某个特定平面上的截面。

本文将介绍机械制图断面图的基本概念、绘制方法和注意事项。

基本概念1. 断面图定义断面图是指物体在某个特定平面上被切割后的视图。

通过断面图，我们可以清楚地看到物体的内部结构和细节。

断面图通常以平面视图的形式出现，与主视图、俯视图等平行或垂直摆放，用于补充和完善整体设计。

2. 断面图的种类根据截取位置的不同，断面图可分为水平断面图和垂直断面图。

水平断面图是沿水平方向切割物体而得，垂直断面图则是沿垂直方向切割物体而得。

根据需要展示的细节和设计要求，工程师可以选择适当的断面图种类来呈现所需信息。

绘制方法1. 选择切割面在绘制断面图前，首先需要选择适当的切割面。

切割面选取应根据设计要求和需要展示的细节来确定，通常是与重要特征相符或明显相关的位置。

2. 绘制切割线切割线是断面图的核心要素，用于表示切割面在平面上的位置。

根据切割面的形状和角度，可以选择直线、曲线或复杂的几何形状来描绘切割线。

绘制切割线时，应确保其与其他平面视图对应线的相对位置和角度准确无误。

3. 补充细节在绘制切割线后，需要根据切割后的视图来补充物体的细节和特征。

这包括标注尺寸、符号、剖面符号等。

标注尺寸的目的是为了帮助读者准确理解物体的尺寸和关系；符号和剖面符号则用于表示特定的元素和结构。

4. 标注说明为了使断面图更加清晰易懂，需要添加必要的文字说明。

标注说明应包括物体的名称、切割位置、关键尺寸和其他必要的描述。

文字说明应简洁明了、准确清晰，避免出现歧义和误解。

注意事项1. 选取合适比例在绘制断面图时，需要根据物体的实际尺寸和纸张的大小来选择合适的比例。

比例设计过大可能导致图纸过于庞大，难以进行后续操作；比例设计过小则可能导致绘图细节不清晰。

2. 保持一致性在绘制断面图过程中，应保持与其他平面视图的一致性。

的种类
（1）移出断面
将形体某一部分剖切后所形成的断面移画于 原投影图旁边的断面图称为移出断面。 断面图的轮廓线应用粗实线，轮廓线内也画 相应的图例符号。
图 梁移出断面图的画法
3.2 断面图
2.断面图的种类
（2）重合断面图
将断面图直接画于投影图中，使断面图与投影图重合在一起称为重合断面图。 重合断面图通常在整个构件的形状基本相同时采用，断面图的比例必须和原投影图的比例一致。 其轮廓线可能闭合，也可能不闭合。 在施工图中的重合断面图，通常把原投影的轮廓线画成中粗实线或细实线，而断面图画成粗实 线。
重合断面图的画法
3.2 断面图
2.断面图的种类
（3）中断断面图
对于单一的长杆件，也可以在杆件投影图的某一处用折断线断开，然后将断面图画于其中，不 画剖切符号。 中断断面图的轮廓线也为粗实线，图名沿用原图名。
中断断面的画法
项目三：剖面图和断面图
任务一 剖面图的形成和绘制方法 任务二 断面图的形成和绘制方法
3.2 断面图
1.断面图的形成
对于某些建筑构件，如构件形状呈杆件形， 要表达其侧面形状以及内部构造时，可以用剖 切平面剖切后，只画出形体与剖切平面剖切到 的部分，其他部分不予表示，即用假想剖切平 面将形体剖切后，仅画剖切平面与形体接触部 分的正投影，称为断面图，简称断面。

二.断面图与剖视图的区别：
断面图
剖视图
A
= =断面的图形来自断面+
后面结构的投影
A—A A—A
A
断面图 简洁明了
剖视图
三、 断面图的种类
断面图 移出断面图 重合断面图
重合断面图
移出断面图
四.断面图的画法
1、移出断面图：画在视图之外的断面图。 画法：移出断面的轮廓用粗实线画出，并尽量 画在剖切符号的延长线上或按投影关系配置。
A
切断 分离
投影
A
A—A
五、注意事项：
1、 剖切平面通过回转体形成的孔、凹坑的轴 线或者会导致分离的断面图时，此结构按封闭绘制。
A A—A A—A
A B B—B
错误
B—B
B
2、用两个或多个相交剖切平面作断面图， 中间一般应断开绘制。
六、随堂练习 练习册81页
小结
1.断面图:
假想用剖切平面把机件的某处切断，仅画出断面的 图形。
2.画法
切断 分离 3.注意事项：
投影
剖切平面通过回转面形成的孔、凹坑的轴线或 者会导致分离的断面图时，此结构按封闭绘制等。
问题的引出键槽图线重叠表达不清一断面图的概念投影投影假想用剖切平面把机件的某处切断仅画出剖切面与物体接触部分的图形
复习：
机件的表达方法有哪些？
答：
1.视图 2.剖视图
外部形状
内部形状
新课：
一、断面图的概念 问题的引出 投影
断面图
图线重叠 表达不清
通孔 键槽
A-A
A
A
断面图: 假想用剖切平面把机件的某处切断，仅画 出剖切面与物体接触部分的图形。 适用结构： 杆件表面开有孔、键槽以及肋板的断面结构。

断面图的绘制8.3.1绘制断面图绘制断面图的方法有四种，①由图面生成，②根据里程文件，③根据等高线，④根据三角网。

1．由坐标文件生成坐标文件指野外观测得的包含高程点文件，方法如下：●先用复合线生成断面线，点取“工程应用\绘断面图\根据已知坐标”功能。

●提示：选择断面线用鼠标点取上步所绘断面线。

屏幕上弹出“断面线上取值”的对话框，如图8-44，如果“坐标获取方式”栏中选择“由数据文件生成”，则在“坐标数据文件名”栏中选择高程点数据文件。

图8-44 根据已知坐标绘断面图如果选“由图面高程点生成”，此步则为在图上选取高程点，前提是图面存在高程点，否则此方法无法生成断面图。

●输入采样点间距：输入采样点的间距，系统的默认值为20米。

采样点的间距的含义是复合线上两顶点之间若大于此间距，则每隔此间距内插一个点。

●输入起始里程<0.0> 系统默认起始里程为0。

●点击“确定”之后，屏幕弹出绘制纵断面图对话框，如图8-45。

图8-45 绘制纵断面图对话框输入相关参数，如：横向比例为1:<500> 输入横向比例，系统的默认值为1:500。

纵向比例为1:<100> 输入纵向比例，系统的默认值为1:100。

断面图位置：可以手工输入，亦可在图面上拾取。

可以选择是否绘制平面图、标尺、标注；还有一些关于注记的设置。

点击“确定”之后，在屏幕上出现所选断面线的断面图。

如图8-46所示。

图8-46 纵断面图2. 根据里程文件根据里程文件绘制断面图，里程文件格式见《参考手册》第五章。

一个里程文件可包含多个断面的信息，此时绘断面图就可一次绘出多个断面。

里程文件的一个断面信息内允许有该断面不同时期的断面数据，这样绘制这个断面时就可以同时绘出实际断面线和设计断面线。

3．根据等高线如果图面存在等高线，则可以根据断面线与等高线的交点来绘制纵断面图。

选择“工程应用\绘断面图\根据等高线”命令，命令行提示：请选取断面线:选择要绘制断面图的断面线；屏幕弹出绘制纵断面图对话框，如图8-45；操作方法详见1。

CAD中的断面图绘制技巧在CAD软件中，断面图绘制是一个非常重要的技巧。

断面图是指根据建筑物或工程项目的设计图纸，将其剖面进行绘制并标注出各种要素和尺寸的图纸。

通过绘制断面图，我们可以清晰地了解建筑物或工程项目的剖面结构，从而更好地进行设计和施工。

以下是一些CAD中的断面图绘制技巧，帮助您更高效地完成工作：1. 使用正确的图层：在开始绘制断面图之前，确保您已经设置好正确的图层。

通过创建不同的图层，您可以更好地组织和管理不同元素的绘制。

例如，您可以将墙体、楼梯、窗户等各种元素分别放置在不同的图层上，并通过图层管理功能轻松地切换或隐藏它们。

2. 利用标注命令：在绘制断面图时，准确标注各种要素的尺寸是至关重要的。

CAD软件通常提供了各种标注命令，例如线性标注、半径标注、直径标注等。

根据需要选择相应的标注命令，并确保标注的尺寸清晰可读。

此外，您还可以调整标注的位置和样式，以使其更符合绘图要求。

3. 使用剖面工具：CAD软件通常都提供了剖面工具，可以帮助您更方便地绘制断面图。

通过使用剖面工具，您可以选择起始点和终止点，并指定剖面的方向和长度。

然后，CAD软件会自动创建一个剖面对象，并将其显示在绘图区域中。

您可以根据需要对剖面进行调整和修改，以满足绘图要求。

4. 利用图形复制和镜像功能：在绘制断面图时，可能需要多次重复绘制同样的要素。

为了节省时间和工作量，您可以使用CAD软件中的图形复制和镜像功能。

通过选择要复制或镜像的图形，并指定复制或镜像的位置和方向，CAD软件会自动创建相应的复制品或镜像图形。

这样，您就可以快速完成重复的绘制任务。

5. 使用填充和渐变功能：CAD软件通常都提供了填充和渐变功能，可以帮助您更好地呈现断面图的各种要素。

例如，在绘制墙体时，您可以选择相应的填充样式，并将其应用于墙体的闭合区域。

此外，您还可以使用渐变功能，为断面图的不同要素添加渐变色彩，以增强其可视效果。

总之，断面图的绘制是CAD软件中的一项重要技巧。

CAD断面图绘制与标注技巧CAD（计算机辅助设计）软件是现代工程设计中不可或缺的工具，它能够快速、准确地绘制各种图形和图表。

在土木工程领域中，断面图是一个重要的设计要素，用于展示工程项目的剖面视图和关键维度。

本文将介绍CAD软件中的断面图绘制与标注技巧，帮助读者提高绘图效率和准确性。

1. 创建基本图形在CAD软件中，可以使用基本的绘图工具如直线、矩形和圆形来绘制断面图的轮廓。

根据实际需要，使用准确的尺寸和比例来创建图形。

为了保持图形的对称性和准确性，可以使用CAD软件提供的对称线和参考点来辅助绘图。

2. 添加关键元素在绘制断面图时，通常需要标注一些关键元素如河流、道路或建筑物。

可以使用CAD软件中的文本工具为这些元素添加标注。

在添加文本时，注意选择适当的字体、大小和颜色，以便文本清晰可读。

3. 绘制剖面曲线断面图中的高程信息通常通过绘制剖面曲线来展示。

在CAD软件中，可以使用曲线工具如样条曲线和折线来绘制剖面曲线。

根据实际测量数据，添加适当的节点和控制点来准确地绘制曲线。

为了更好地展示曲线的特征，可以使用CAD软件提供的曲线平滑工具。

4. 标注高程信息在完成剖面曲线的绘制后，需要对曲线上的各个节点进行高程标注。

可以使用CAD软件中的标注工具如尺寸标注和多行文本标注来添加高程信息。

注意选择适当的标注样式和位置，以便标注清晰可读并不遮挡曲线和其他元素。

5. 绘制断面符号断面图中可能需要添加一些特定的符号来表示不同的地物或要素。

例如，可以使用CAD软件中的块工具创建水体、建筑物或交通标志的符号。

这些符号可以根据需要进行缩放、旋转和移动，以便放置在合适的位置。

6. 尺寸标注断面图中的尺寸标注非常重要，用于显示不同元素的长度、宽度和高度。

使用CAD软件提供的尺寸标注工具，可以在图中准确地添加尺寸信息。

注意选择适当的标注样式和位置，以便标注清晰可读并不遮挡其他元素。

7. 图层管理在绘制断面图时，使用CAD软件的图层管理功能可以将不同的元素和标注分组管理。

《工程制图》
当物体的内部形状较复杂时，就会在图中出现较多的虚 线，虚线与实线交错、重叠的现象，从而影响了图形的清 晰，同时也不便于标注尺寸和表达物体内部材料。为此， 为解决这一问题，工程上常采用剖切的方法。在制图时， 对于物体的内部结构形状，常采用剖面图来表达。
断面图的画法
(1)确定剖切平面的位置
所取的剖切平面应是投影面平行面
剖切平面应尽量通过形体的孔、槽等结构的轴线或对称面
(2)画剖面剖切符号并进行标注
在投影图上的相应位置画上剖切符号并进行编号
(3)画断面、剖开后剩余部分的轮廓线
对照右图c中的1-1剖面图和图b中的V面投影图，可看出它 们既有共同点，又有不同点。 共同点：外形轮廓线相同； 不同点：投影图内部的实线在剖面图中消失，而虚线在剖 面图中则变成实线。这就是依据投影图，作相应剖面图的 方法。
2
1 1-1 2:1
2
......
. .
....
.... .. .... ..
2-2 2:1
断面图的种类
(2)中断断面图
将断面图画在杆件投影图的某一处中断处（不标注）
断面图的种类
(3)重合断面图（断面图画在视图内）
结构梁板的断面图画在结构布置图上
断面图的种类
(3)重合断面图（断面图画在视图内）
(4)填绘建筑材料图例
(5)标注剖面图名称
断面图的标注
(1)断面图剖切符号
①断面图剖切位置线 粗实线，长4-6mm，在剖切面的起、 止和转折位置处表示剖切位置 ②投射方向线 断面图：无投射方向线 ③编号 阿拉伯数字，从左至右、从上至下连续编排。 断面图：注写在剖切位置线的表示该断面投射方向那一侧
断面图标注举例
