《工程测量》第三阶段离线作业(答案)一、填空题：1.若知道某地形图上线段AB的长度是，而该长度代表实地水平距离为，则该地形图的比例尺为（1：500），比例尺的精度为（5cm）。

（第七章，第一节）2.地物符号有（比例符号）、（非比例符号）、（半比例符号）、（地物注记）四种。

（第七章，第三节）3．等高线的种类有（首曲线）、（计曲线）、（间曲线）、（助曲线）四种。

（第七章，第四节）4．除（除悬崖、陡崖）外，等高线不能相交。

（第七章，第四节）5.在同一幅图内，等高线密集表示（地面坡度陡），等高线稀疏表示（地面坡度缓），等高线平距相等表示（地面坡度相同）。

（第七章，第四节）6.等高线是地面上（高程）相等的（相邻各点连成）的闭合曲线。

（第七章，第四节）7.地形图测绘方法有（经纬仪绘制法）、（小平板仪与经纬仪联合绘制法）、（小平板仪绘制法）、（航空摄影测量及全站仪测图法）。

（第八章，第三节）8.在碎部测量中采用视距测量法，不论视线水平或倾斜，视距是从（测站点）到（立尺点）的距离。

（第八章，第三节）9.在地形图上确定点的高程，当点不在等高线上时，该点的高程通常采用（内插法）来进行计算该点高程。

（第八章，第三节）10.在地形图上测算某一区域范围面积的方法有（解析法）、（几何图形法）、（透明方格法）、（平行线法）、（求积仪法）。

（第九章，第三节）11.根据精度要求不同，水平角测设有（一般方）法、和（精密）方法。

（第十章，第一节）12.测设的基本工作就是测设（已知水平距离）、（已知水平角）、（已知高程）。

（第十章，第一节）13.在地面上测设点的平面位置常用的方法有（直角坐标法）、（极坐标法）、（角度交会法）和（距离交会法）等四种。

（第十章，第二节）14.施工测量的目的是把在图纸上设计的（建筑物的平面）和（高程），按（设计和施工的要求放样到相应的地）点，作为施工的依据，并在施工过程中进行一系列的（测量工作），以指导和衔接各（施工阶段）和（工种间）的施工。

CAD纵断面绘制如何在CAD中快速绘制纵断面图工程技术人员经常要绘制渠道、道路的纵横断面图，在绘制纵断面图的时候，由于图纸幅面的限制，常常采用不同的纵横比例，一般情况下，X轴方向采用1：1000、1：2000、1：4000（即1毫米代表1米、2米、4米）等比例，Y轴方向采用1：100（即1毫米代表0.1米高程）的比例，这样，在绘制纵断面图的时候，会带来很大的计算量，降低绘图的速度。

我们可以采取结合EXCEL和WORD程序转换数据后在CAD中自动绘制纵断面图。

方法是：一、把测量数据录入EXCEL，格式左边为里程数，右边为高程数，纵向排列，然后在新列里生成高程值*10，将里程值复制粘贴在新高程值的左边，选中新生成的两列数值，复制到剪贴板。

二、打开WORD，然后点击编辑――选择性粘贴――无格式文本，把数值粘贴到WORD 里。

打开AUTO CAD程序，在常青藤辅助系统菜单里找到“绘图――剪贴板多段线”，点击它，在提示行中出现“选择多段线起始位置[绝对座标（C）]”，在其后输入命令C，表示以绝对座标“X0Y0”为起点，回车生成断面线。

三、为了满足以A3幅面图集的习惯，在电子表格里可作如下比例调整：1、桩号500米内的，采用1：1000比例，桩号数值直接复制到新列，高程数值＊10复制到新列。

2、桩号1000米内的，采用1：2000比例，桩号数值/2复制到新列，高程数值＊10复制到新列。

3、桩号2000米内的，采用1：4000比例，桩号数值/4复制到新列，高程数值＊10复制到新列。

4、超过2000米的采用同3操作，只是要转折成两行，或者分成2个以上的A3图幅。

使用上述方法确保每个图都能在A3图框里放下，而且把所有的计算任务由电子表格完成。

四、在电子表格里保留原始数据，在桩号数值前加一列，输入0+000，0+050，直到最后，然后选择此列及后面的两列原始数据成阴影色（关闭其它电子表格文档），回到CAD里，从常青藤辅助系统菜单里找到“表格――输入表格文档”点击后在绘图区空处点击生成不带线框的文本，选择所有的文本，旋转90度，均匀排列到生成的断面图下面，完成所有图元的绘制工作。

工程测量员中级复习题及答案一、单选题（共40题，每题1分，共40分）1、根据《生产安全事故报告和调查处理条例》规定：事故发生单位及其有关人员( )，对事故发生单位处100万元以上500万元以下的罚款！A、不立即组织事故抢救的B、在事故调查处理期间擅离职守的C、伪造或者故意破坏事故现场的D、迟报或者漏报事故的正确答案：C2、生产经营单位的( )必须按照国家有关规定经专门的安全作业培训，取得相应资格，方可上岗作业！A、作业人员B、项目负责人C、特种作业人员D、危险项目作业人员正确答案：C3、测量的基本工作包括（）。

A、测角、测边、测高差B、导线测量C、距离测量正确答案：A4、在等精度观测的条件下，正方形一条边A的观测中误差为m，则正方形的周长（Ｓ=4A）中的误差为( )。

A、2mB、4mC、3m正确答案：A5、两次仪高法观测两点高差得到两次高差分别为1.235m和1.238m,则两点高差为( )。

A、0.003mB、1.237mC、1.236mD、2.473m正确答案：C6、若用( )根据极坐标法测设点的平面位置,则不需预先计算放样数据！A、经纬仪B、全站仪C、水准仪D、测距仪正确答案：B7、四等水准测量中，平均高差的计算公式是（）。

A、（黑面高差+（红面高差+0.1m））/2B、（黑面高差+（红面高差±0.1m））/2C、（黑面高差+（红面高差-0.1m））/2D、（黑面高差+红面高差）/2正确答案：B8、用经纬仪进行视距测量，已知k=100，视距间隔为0.25，竖直角为+2°45′，则水平距离的值为（）。

A、25.00mB、25.06mC、24.94mD、24.77m正确答案：C9、高差与水平距离之( )为坡度A、和B、差C、比D、积正确答案：C10、根据《建设工程安全生产管理条例》。

施工单位应当在危险部位设置明显的安全警示标志，安全警示标志必须符合( )标准！A、企业B、地方C、行业D、国家正确答案：D11、闭合导线观测转折角一般是观测( )！A、左角C、右角D、内角正确答案：D12、使用函数型计算器进行坐标正算与反算时,当角度采用度分秒制,则角度表示模式应选择( )。

工程测量（河西学院）智慧树知到课后章节答案2023年下河西学院第一章测试1.“3S”技术是GPS、GIS和（）技术的统称，是目前对地观测和应用的核心技术。

A:卫星测量 B:摄影测量 C:VR-GIS D:遥感测量（RS）答案:遥感测量（RS）2.大地水准面的特征是处处与铅垂线（）。

A:斜交 B:相切 C:垂直 D:异面答案:垂直3.由于椭球扁率很小，在小范围内进行测量时，可把地球看成是圆球，其半径为（）。

A:6500km B:6180km C:6200km D:6371km 答案:6371km4.我国在高斯平面直角坐标系中，为保证地面点的Y坐标不出现负值，将纵轴X向西移动（），也就将点的自然坐标变成了通用坐标。

A:400kmB:700km C:600km D:500km 答案:500km5.大地高是指地面点沿法线到（）的距离，也称正高，用H大表示。

A:参考椭球面 B:大地水准面 C:地面 D:水准面答案:参考椭球面6.在小范围内测量两点间的高差时，用水平面代替水准面，对测量结果没有影响。

A:对 B:错答案:错7.地理坐标就是指大地地理坐标。

A:对 B:错答案:错8.测绘工作应按照从低精度向高精度布设的原则进行。

A:错 B:对答案:错9.地面上A、B两点的高差h AB=H A-H BA:对 B:错答案:错10.水准面的特点是水准面上任意一点的铅垂线（重力作用线）都垂直于该点的曲面。

A:错 B:对答案:对第二章测试1.水准仪的i角误差是由于（）产生的。

A:照准轴不平行于管水准轴 B:圆水准轴不平行于垂直轴 C:十字丝的水平丝不水平D:管水准轴不平行于垂直轴答案:照准轴不平行于管水准轴2.水准测量原理要求水准仪必须提供一条（）。

A:切线 B:水平视线 C:平行视线 D:铅垂视线答案:水平视线3.DS3水准仪，数字3表示的意义是（）。

A:每公里往返测高差中数的相对误差不超过3mm B:每公里往返测高差中数的极限误差不超过3mm C:每公里往返测高差中数的中误差不超过3mmD:每公里往返测高差中数的绝对误差不超过3mm答案:每公里往返测高差中数的中误差不超过3mm4.自动安平水准仪精平时用的是（）。

测量学大工14秋《测量学》在线作业3一,单选题1. 在测量中，导线角度闭合差的调整方法为将闭合差反符号后( )。

A. 按角度大小成正比例分配B. 按角度大小成反比例分配C. 按角度个数平均分配D. 按边长成正比例分配?正确答案：C2. 计算导线边往返高差平均值时，按下法计算（）。

A. 往测高差减返测高差除以2B. 往返测高差绝对值取平均C. 往返测高差绝对值取平均，附以返测高差的符号D. 往返高差之和取平均?正确答案：A3. 当将地面平整成水平场地时，若水平面高程无其他条件限制，此时一般是按什么原则来确定水平面设计高程？()A. 挖方量为零B. 填方量大于挖方量C. 填方量为零D. 填、挖方量相等?正确答案：D4. 已知A点高程为15.000m，现欲测设一条坡度为-2.0%的线路AB，已知DAB=100.740m，则B点预测设的高程应为()。

A. 12.985mB. 17.015mC. 28.985mD. 32.015m?正确答案：A5. 已知直线AB的象限角为东南31°40′20″，则该直线的坐标方位角为()。

A. 211°40′20″B. 148°19′40″C. 58°19′40″D. 31°40′20″?正确答案：B6. 闭合导线计算中坐标增量闭合差fx=+0.17m，fy=-0.08m，导线全长为378m，则导线全长相对闭合差为()。

A. 0.188mB. 1/2010C. 0.0005mD. 0.09m?正确答案：B7. 柱子安装时，为保证其柱身垂直度符合设计要求，要做柱子竖直校正，应使用哪些仪器？()A. 水准仪B. 两台经纬仪C. 吊垂球D. 一台经纬仪?正确答案：B8. 山脊的等高线为一组()。

A. 凸向低处的曲线B. 垂直于山脊的平行线C. 凸向高处的曲线D. 间距相等的平行线?正确答案：A9. 有一条直线的反坐标方位角为40°，它的正坐标方位角为( )。

一、单选题1、利用全站仪或其它测量仪器在野外进行数字化地形数据采集，在成图软件的支持下，通过计算机加工处理，获得数字地形图的方法，称为（）。

A.白纸测图B.地面数字测图C.传统测图D.无人机数字测图正确答案：B2、下面那类信息不是地面数字测图中描述地形点必须的信息。

（）A.点的三维坐标B.测点的属性C.测点的连接关系D.测点的测量工具正确答案：D3、在1︰1000的地形图上，AB两点间的距离为0.10m，高差为5m；则地面上两点连线的坡度为（）。

A.7%B.6%C.5%D.4%正确答案：C4、土方量计算在土方工程中有着重要意义和作用，是工程设计的一个重要组成部分。

下面哪个不是土方计算常用的方法（）。

A.积分方法B.DTM法C.方格网法D.等高线法正确答案：A5、数字高程模型是通过有限的地形高程数据实现对地面地形的数字化模拟，它是用一组有序数值阵列形式表示地面高程的一种实体地面模型，其简称为（）。

A.TINB.DTSC.DTMD.DEM正确答案：D二、多选题1、全站仪地面数字测图主要方法有（）。

A.测记法B.坐标测量法C.水准测量法D.电子平板法正确答案：A、D2、地形图上不规则图形面积的测算主要采用（）。

A.求积仪量测法B.格网法C.平行中线法D.图解法正确答案：A、B、C3、地面数字测图的作业过程主要包括（）。

A.明确任务，调查测区，编写技术设计书B.地形控制测量，碎部测量C.内业成图、质量检查验收、技术总结和成果提交D.以上所有工作正确答案：A、B、C、D4、地形图基本应用包括（）。

A.量测坐标B.量测高程C.量测距离和角度D.量测地面上的温度正确答案：A、B、C5、数字高程模型主要应用有（）。

A.夜间光灯数据B.剖面计算C.体积计算D.三维地形显示正确答案：B、C、D三、填空题1、地面数字化测图就是将采集的各种有关的（）和地貌信息转化为数字形式，通过数据接口传输给计算机进行处理，得到内容丰富的电子地图。

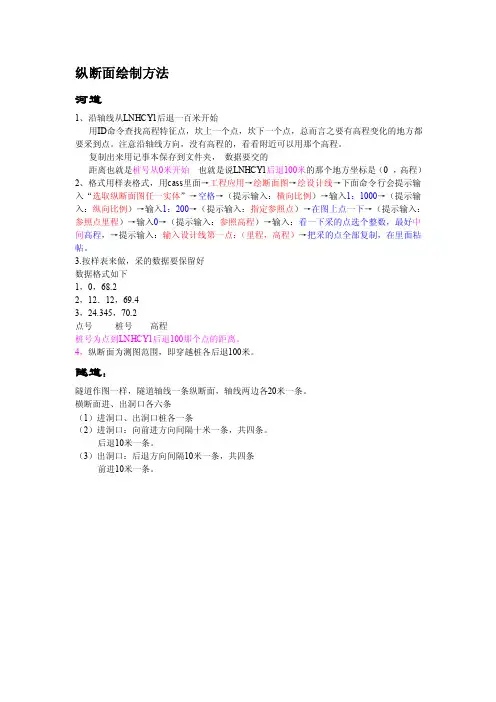

纵断面绘制方法
河道
1、沿轴线从LNHCY1后退一百米开始
用ID命令查找高程特征点，坎上一个点，坎下一个点，总而言之要有高程变化的地方都要采到点。

注意沿轴线方向，没有高程的，看看附近可以用那个高程。

复制出来用记事本保存到文件夹，数据要交的
距离也就是桩号从0米开始也就是说LNHCY1后退100米的那个地方坐标是（0 ，高程）2、格式用样表格式，用cass里面→工程应用→绘断面图→绘设计线→下面命令行会提示输入“选取纵断面图任一实体”→空格→（提示输入：横向比例）→输入1：1000→（提示输入：纵向比例）→输入1：200→（提示输入：指定参照点）→在图上点一下→（提示输入：参照点里程）→输入0→（提示输入：参照高程）→输入：看一下采的点选个整数，最好中间高程，→提示输入：输入设计线第一点：（里程，高程）→把采的点全部复制，在里面粘帖。

3.按样表来做，采的数据要保留好
数据格式如下
1，0，68.2
2，12．12，69.4
3，24.345，70.2
点号桩号高程
桩号为点到LNHCY1后退100那个点的距离。

4，纵断面为测图范围，即穿越桩各后退100米。

隧道：
隧道作图一样，隧道轴线一条纵断面，轴线两边各20米一条。

横断面进、出洞口各六条
（1）进洞口、出洞口桩各一条
（2）进洞口：向前进方向间隔十米一条，共四条。

后退10米一条。

（3）出洞口：后退方向间隔10米一条，共四条
前进10米一条。
