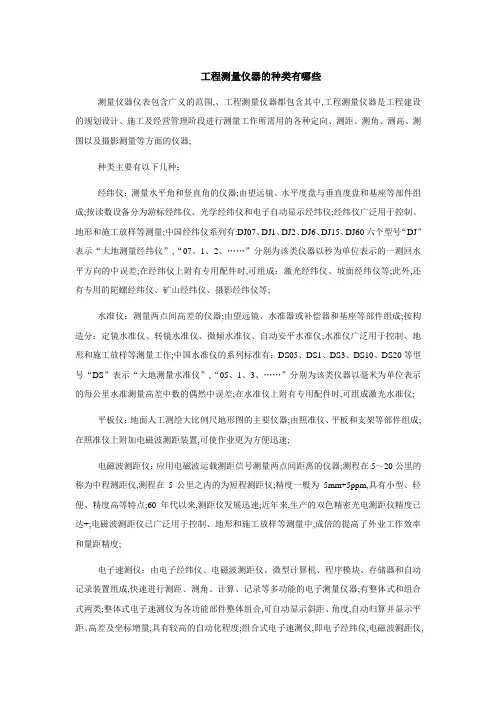

工程测量仪器的种类有哪些

工程测量仪器的种类有哪些测量仪器仪表包含广义的范围,、工程测量仪器都包含其中,工程测量仪器是工程建设的规划设计、施工及经营管理阶段进行测量工作所需用的各种定向、测距、测角、测高、测图以及摄影测量等方面的仪器;种类主要有以下几种：经纬仪：测量水平角和竖直角的仪器;由望远镜、水平度盘与垂直度盘和基座等部件组成;按读数设备分为游标经纬仪、光学经纬仪和电子自动显示经纬仪;经纬仪广泛用于控制、地形和施工放样等测量;中国经纬仪系列有:DJ07、DJ1、DJ2、DJ6、DJ15、DJ60六个型号“DJ”表示“大地测量经纬仪”,“07、1、2、……”分别为该类仪器以秒为单位表示的一测回水平方向的中误差;在经纬仪上附有专用配件时,可组成：激光经纬仪、坡面经纬仪等;此外,还有专用的陀螺经纬仪、矿山经纬仪、摄影经纬仪等;水准仪：测量两点间高差的仪器;由望远镜、水准器或补偿器和基座等部件组成;按构造分：定镜水准仪、转镜水准仪、微倾水准仪、自动安平水准仪;水准仪广泛用于控制、地形和施工放样等测量工作;中国水准仪的系列标准有：DS05、DS1、DS3、DS10、DS20等型号“DS”表示“大地测量水准仪”,“05、1、3、……”分别为该类仪器以毫米为单位表示的每公里水准测量高差中数的偶然中误差;在水准仪上附有专用配件时,可组成激光水准仪;平板仪：地面人工测绘大比例尺地形图的主要仪器;由照准仪、平板和支架等部件组成;在照准仪上附加电磁波测距装置,可使作业更为方便迅速;电磁波测距仪：应用电磁波运载测距信号测量两点间距离的仪器;测程在5～20公里的称为中程测距仪,测程在5公里之内的为短程测距仪;精度一般为5mm+5ppm,具有小型、轻便、精度高等特点;60年代以来,测距仪发展迅速;近年来,生产的双色精密光电测距仪精度已达+;电磁波测距仪已广泛用于控制、地形和施工放样等测量中,成倍的提高了外业工作效率和量距精度;电子速测仪：由电子经纬仪、电磁波测距仪、微型计算机、程序模块、存储器和自动记录装置组成,快速进行测距、测角、计算、记录等多功能的电子测量仪器;有整体式和组合式两类;整体式电子速测仪为各功能部件整体组合,可自动显示斜距、角度,自动归算并显示平距、高差及坐标增量,具有较高的自动化程度;组合式电子速测仪,即电子经纬仪,电磁波测距仪,计算机及绘图设备等分离元件,按需要组合,既有较高的自动化特性,又有较大的灵活性;电子速测仪适用于工程测量和大比例尺地形测量;并能为建立数字地面模型提供解析数据,使地面测量趋于自动化,还可对活动目标做跟踪测量,例如对于港口工程中的船舶进出港口的航迹观测;陀螺经纬仪：将陀螺仪和经纬仪组合在一起,用以测定真方位角的仪器;在地球上南北纬度75°范围内均可使用;陀螺高速旋转时,由于受地球自转影响,其轴向子午面两侧往复摆动;通过观测,可定出真北方向;陀螺经纬仪主要用于矿山和隧道地下导线测量的定向工作;有的陀螺经纬仪用微处理机进行控制,自动显示测量成果,具有较高的测量精度;激光陀螺经纬仪则具有精度较高、稳定和成本低的特点;激光测量仪器：装有激光发射器的各种测量仪器;这类仪器较多,其共同点是将一个氦氖激光器与望远镜连接,把激光束导入望远镜筒,并使其与视准轴重合;利用激光束方向性好、发射角小、亮度高、红色可见等优点,形成一条鲜明的准直线,做为定向定位的依据;在大型建筑施工,沟渠、隧道开挖,大型机器安装,以及变形观测等工程测量中应用甚广;常见的激光测量仪器有：①激光准直仪和激光指向仪;两者构造相近,用于沟渠、隧道或管道施工、大型机械安装、建筑物变形观测;目前激光准直精度已达10-5～10-6;②激光垂线仪;将激光束置于铅直方向以进行竖向准直的仪器;用于高层建筑、烟囱、电梯等施工过程中的垂直定位及以后的倾斜观测,精度可达×10-4 ;③激光经纬仪;用于施工及设备安装中的定线、定位和测设已知角度;通常在200米内的偏差小于1厘米;④激光水准仪;除具有普通水准仪的功能外,尚可做准直导向之用;如在水准尺上装自动跟踪光电接收靶,即可进行激光水准测量;⑤激光平面仪;一种建筑施工用的多功能激光测量仪器,其铅直光束通过五棱镜转为水平光束；微电机带动五棱镜旋转,水平光束扫描,给出激光水平面,可达20"的精度;适用于提升施工的滑模平台、网形屋架的水平控制和大面积混凝土楼板支模、灌筑及抄平工作,精确方便、省力省工;液体静力水准仪：利用连通管测定两点间微小高差的仪器;主要是由测深仪和控制器组成的观测系统;前者用微型电机作为动力,以测针自动跟踪水位进行观测,后者由电子设备部件经过测深仪与沉降点有线连接后,指挥任一沉降点进行工作,并由数码管显示逐点的观测值;在良好条件下,观测精度可达左右;仪器主要用于精密测定建筑物沉降,建筑物安装及地震预报中的倾斜观测;摄影经纬仪：由摄影机和经纬仪组装而成的供地面摄影测量野外作业用的主要仪器;摄影机上有物镜、暗箱、承片框、检影器;在承片框上装有精密的框标;经纬仪用来测定摄影站点和检查点的坐标,并确定主光轴方向;主要用于地形和非地形摄影测量;立体坐标量测仪：摄影测量中用于测定立体像对上同名点的像片平面直角坐标和坐标差视差的仪器;由观测系统,导轨系统,像片盘,量测系统和照明设备等部分组成;有的仪器有自动坐标记录装置,还可直接获得计算机使用的穿孔纸带,或配有自动拍摄所量测像点影像的装置;主要用于解析空中三角测量和地面立体摄影测量加密像控点;立体测图仪：航空摄影测量全能法测图仪器的统称;是摄影测量内业成图的主要仪器;其结构原理是以摄影过程的几何反转为基础;由投影系统、量测系统、观察系统和绘图系统组成;仪器按投影方式分为光学投影、机械投影和光学机械投影三种,按使用范围分,有专为地面立体摄影经纬仪配套的仪器,也有既可供航测成图又可供地面摄影成图的全能仪器；有的限于测图,有的还能用于空中三角测量;目前,发展的趋势是主机结构趋于简单,但增加各种外围设备,如自动坐标记录装置,正射投影装置、数控绘图桌等,以扩大使用范围,提高工作效率;另外,解析测图仪也可归于全能法测图仪器,它由带有反馈系统的高精度立体坐标量测仪、电子计算机、数控绘图桌、控制台及相应的软件组成;新型解析测图仪可以联机或脱机测图,其人机对话的数字摄影测量、信息库、图解系统用于地籍测量和空中三角测量,可获取数字地面模型、断面图、进行地面摄影测量以及修测更新地图等;正射投影仪：将具有倾斜和地面起伏的中心投影像片变换成正射影像图的摄影测量专用仪器;正射影像图具有成图快速、信息丰富、直观易识等特点,正射投影仪一般分光学投影和电子投影两类,可以联机或脱机作业,制作正射影像图;。

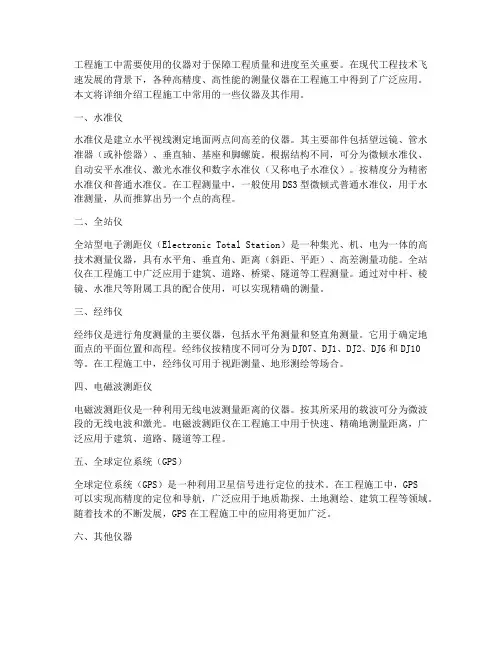

第1篇在建筑工程的各个阶段，从规划、设计到施工，再到最后的验收，测量仪器是不可或缺的工具。

这些仪器不仅保证了工程的质量和安全，也提高了施工效率。

以下是一些工程施工中常见的测量仪器及其作用：一、水准仪水准仪是测量地面高程差的主要仪器，广泛应用于地形测量、道路、桥梁、隧道等工程的高程控制。

水准仪分为普通水准仪和精密水准仪，其中DS3型微倾式普通水准仪在工程测量中最为常用。

水准仪通过测量两点间的高差，结合已知点的高程，推算出另一个点的高程。

二、经纬仪经纬仪主要用于测量地面点的平面位置和高程，包括水平角测量和竖直角测量。

经纬仪的精度等级有DJ07、DJ1、DJ2、DJ6和DJ10等，其中DJ07为最高精度。

经纬仪在施工中的应用非常广泛，如建筑物轴线测设、结构构件安装、基础定位等。

三、全站仪全站仪是一种集水准仪、经纬仪和测距仪功能于一体的综合测量仪器。

它能够同时进行水平角、竖直角和距离的测量，广泛应用于地形测量、工程放样、施工监控等领域。

全站仪具有操作简便、精度高、功能强大等特点。

四、全球定位系统（GPS）GPS是一种利用卫星信号进行定位和测量的技术。

在工程施工中，GPS可以提供高精度的地理位置信息，用于地形测量、施工放样、施工监控等。

GPS具有实时性强、定位精度高、覆盖范围广等特点。

五、激光测距仪激光测距仪是一种利用激光束进行距离测量的仪器。

它具有测量速度快、精度高、操作简便等优点。

激光测距仪在工程施工中的应用主要包括建筑物高度测量、结构构件尺寸测量、地形测量等。

六、激光经纬仪激光经纬仪是在光学经纬仪的基础上，加装激光发射装置而成。

它具有测量精度高、定位速度快、操作简便等特点。

激光经纬仪在高层建筑、烟囱、塔架等高耸构筑物施工中的垂度观测和准直定位、结构构件及机具安装的精密测量和垂直度控制测量等方面具有显著优势。

七、水准尺水准尺是一种用于测量高程差的辅助工具。

在水准测量过程中，水准尺用于读取地面点的高程值。

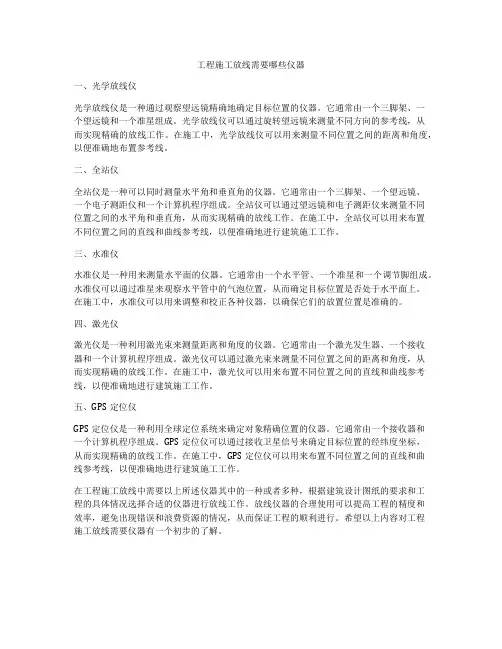

工程施工放线需要哪些仪器一、光学放线仪光学放线仪是一种通过观察望远镜精确地确定目标位置的仪器。

它通常由一个三脚架、一个望远镜和一个准星组成。

光学放线仪可以通过旋转望远镜来测量不同方向的参考线，从而实现精确的放线工作。

在施工中，光学放线仪可以用来测量不同位置之间的距离和角度，以便准确地布置参考线。

二、全站仪全站仪是一种可以同时测量水平角和垂直角的仪器。

它通常由一个三脚架、一个望远镜、一个电子测距仪和一个计算机程序组成。

全站仪可以通过望远镜和电子测距仪来测量不同位置之间的水平角和垂直角，从而实现精确的放线工作。

在施工中，全站仪可以用来布置不同位置之间的直线和曲线参考线，以便准确地进行建筑施工工作。

三、水准仪水准仪是一种用来测量水平面的仪器。

它通常由一个水平管、一个准星和一个调节脚组成。

水准仪可以通过准星来观察水平管中的气泡位置，从而确定目标位置是否处于水平面上。

在施工中，水准仪可以用来调整和校正各种仪器，以确保它们的放置位置是准确的。

四、激光仪激光仪是一种利用激光束来测量距离和角度的仪器。

它通常由一个激光发生器、一个接收器和一个计算机程序组成。

激光仪可以通过激光束来测量不同位置之间的距离和角度，从而实现精确的放线工作。

在施工中，激光仪可以用来布置不同位置之间的直线和曲线参考线，以便准确地进行建筑施工工作。

五、GPS定位仪GPS定位仪是一种利用全球定位系统来确定对象精确位置的仪器。

它通常由一个接收器和一个计算机程序组成。

GPS定位仪可以通过接收卫星信号来确定目标位置的经纬度坐标，从而实现精确的放线工作。

在施工中，GPS定位仪可以用来布置不同位置之间的直线和曲线参考线，以便准确地进行建筑施工工作。

在工程施工放线中需要以上所述仪器其中的一种或者多种，根据建筑设计图纸的要求和工程的具体情况选择合适的仪器进行放线工作。

放线仪器的合理使用可以提高工程的精度和效率，避免出现错误和浪费资源的情况，从而保证工程的顺利进行。

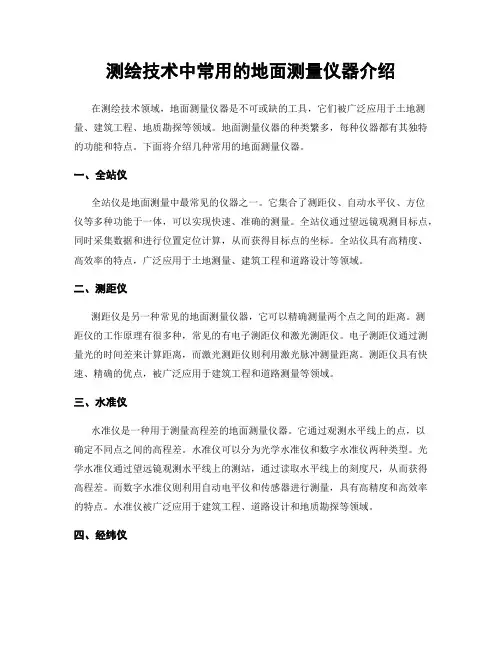

测绘技术中常用的地面测量仪器介绍在测绘技术领域，地面测量仪器是不可或缺的工具，它们被广泛应用于土地测量、建筑工程、地质勘探等领域。

地面测量仪器的种类繁多，每种仪器都有其独特的功能和特点。

下面将介绍几种常用的地面测量仪器。

一、全站仪全站仪是地面测量中最常见的仪器之一。

它集合了测距仪、自动水平仪、方位仪等多种功能于一体，可以实现快速、准确的测量。

全站仪通过望远镜观测目标点，同时采集数据和进行位置定位计算，从而获得目标点的坐标。

全站仪具有高精度、高效率的特点，广泛应用于土地测量、建筑工程和道路设计等领域。

二、测距仪测距仪是另一种常见的地面测量仪器，它可以精确测量两个点之间的距离。

测距仪的工作原理有很多种，常见的有电子测距仪和激光测距仪。

电子测距仪通过测量光的时间差来计算距离，而激光测距仪则利用激光脉冲测量距离。

测距仪具有快速、精确的优点，被广泛应用于建筑工程和道路测量等领域。

三、水准仪水准仪是一种用于测量高程差的地面测量仪器。

它通过观测水平线上的点，以确定不同点之间的高程差。

水准仪可以分为光学水准仪和数字水准仪两种类型。

光学水准仪通过望远镜观测水平线上的测站，通过读取水平线上的刻度尺，从而获得高程差。

而数字水准仪则利用自动电平仪和传感器进行测量，具有高精度和高效率的特点。

水准仪被广泛应用于建筑工程、道路设计和地质勘探等领域。

四、经纬仪经纬仪是一种用于测量水平角和垂直角的地面测量仪器。

它通过观测天空中的星体，以确定测站的位置和方位角。

经纬仪相对于全站仪来说，更加精确，但测量效率相对较低。

经纬仪被广泛应用于大地测量和天体测量等领域。

五、全息仪全息仪是一种新型的地面测量仪器，它采用全息摄影的原理进行测量。

全息仪通过记录和分析光的干涉模式，以获取目标物体的形状和尺寸。

全息仪具有非接触式测量的优点，可以实现对复杂形状的测量。

全息仪被广泛应用于工业测量、三维建模和物体识别等领域。

综上所述，地面测量仪器在测绘技术中起着重要的作用。

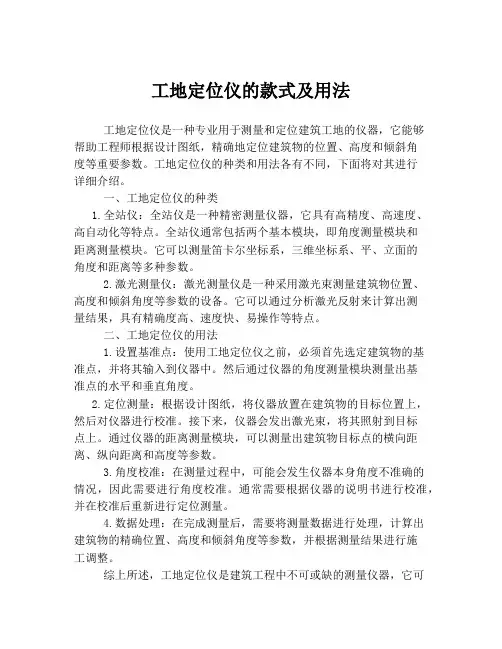

工地定位仪的款式及用法工地定位仪是一种专业用于测量和定位建筑工地的仪器，它能够帮助工程师根据设计图纸，精确地定位建筑物的位置、高度和倾斜角度等重要参数。

工地定位仪的种类和用法各有不同，下面将对其进行详细介绍。

一、工地定位仪的种类1.全站仪：全站仪是一种精密测量仪器，它具有高精度、高速度、高自动化等特点。

全站仪通常包括两个基本模块，即角度测量模块和距离测量模块。

它可以测量笛卡尔坐标系，三维坐标系、平、立面的角度和距离等多种参数。

2.激光测量仪：激光测量仪是一种采用激光束测量建筑物位置、高度和倾斜角度等参数的设备。

它可以通过分析激光反射来计算出测量结果，具有精确度高、速度快、易操作等特点。

二、工地定位仪的用法1.设置基准点：使用工地定位仪之前，必须首先选定建筑物的基准点，并将其输入到仪器中。

然后通过仪器的角度测量模块测量出基准点的水平和垂直角度。

2.定位测量：根据设计图纸，将仪器放置在建筑物的目标位置上，然后对仪器进行校准。

接下来，仪器会发出激光束，将其照射到目标点上。

通过仪器的距离测量模块，可以测量出建筑物目标点的横向距离、纵向距离和高度等参数。

3.角度校准：在测量过程中，可能会发生仪器本身角度不准确的情况，因此需要进行角度校准。

通常需要根据仪器的说明书进行校准，并在校准后重新进行定位测量。

4.数据处理：在完成测量后，需要将测量数据进行处理，计算出建筑物的精确位置、高度和倾斜角度等参数，并根据测量结果进行施工调整。

综上所述，工地定位仪是建筑工程中不可或缺的测量仪器，它可以帮助工程师精确地定位建筑物位置和参数，从而确保施工的精确性和安全性。

在实际使用中，需要严格遵守安全操作手册和仪器说明书，以免给施工带来不必要的风险和损失。

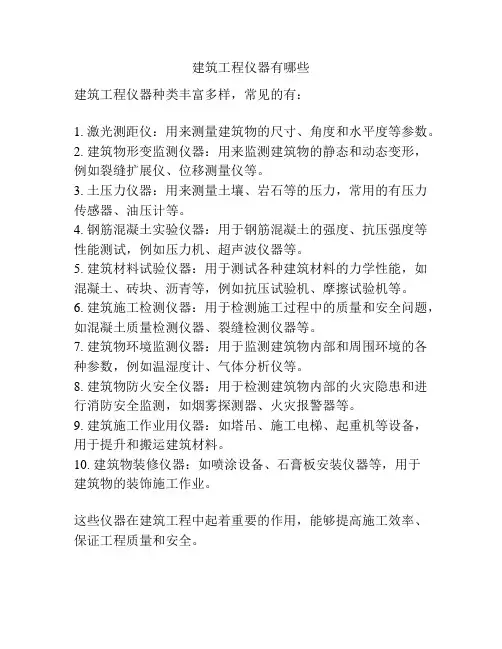

建筑工程仪器有哪些
建筑工程仪器种类丰富多样，常见的有：
1. 激光测距仪：用来测量建筑物的尺寸、角度和水平度等参数。

2. 建筑物形变监测仪器：用来监测建筑物的静态和动态变形，例如裂缝扩展仪、位移测量仪等。

3. 土压力仪器：用来测量土壤、岩石等的压力，常用的有压力传感器、油压计等。

4. 钢筋混凝土实验仪器：用于钢筋混凝土的强度、抗压强度等性能测试，例如压力机、超声波仪器等。

5. 建筑材料试验仪器：用于测试各种建筑材料的力学性能，如混凝土、砖块、沥青等，例如抗压试验机、摩擦试验机等。

6. 建筑施工检测仪器：用于检测施工过程中的质量和安全问题，如混凝土质量检测仪器、裂缝检测仪器等。

7. 建筑物环境监测仪器：用于监测建筑物内部和周围环境的各种参数，例如温湿度计、气体分析仪等。

8. 建筑物防火安全仪器：用于检测建筑物内部的火灾隐患和进行消防安全监测，如烟雾探测器、火灾报警器等。

9. 建筑施工作业用仪器：如塔吊、施工电梯、起重机等设备，用于提升和搬运建筑材料。

10. 建筑物装修仪器：如喷涂设备、石膏板安装仪器等，用于
建筑物的装饰施工作业。

这些仪器在建筑工程中起着重要的作用，能够提高施工效率、保证工程质量和安全。

工程测量复习题及答案1. 什么是工程测量？工程测量是应用测量学的原理和方法，对工程对象进行测量、设计、施工和运营管理的一门综合性技术学科。

2. 工程测量的主要任务有哪些？工程测量的主要任务包括：地形图的测绘、施工放样、变形监测、工程定位、测量数据的处理与分析等。

3. 地形图测绘的步骤是什么？地形图测绘的步骤包括：外业测量、内业成图、地形图的校验和出版。

4. 施工放样的方法有哪些？施工放样的方法包括：直接放样法、间接放样法、坐标放样法和极坐标放样法。

5. 变形监测的目的是什么？变形监测的目的是通过对工程结构的位移、倾斜、裂缝等变形现象的监测，评估结构的稳定性和安全性，为工程的维护和加固提供依据。

6. 工程测量中常用的测量仪器有哪些？工程测量中常用的测量仪器包括：全站仪、水准仪、经纬仪、GPS接收机、测距仪等。

7. 测量误差的来源有哪些？测量误差的来源包括：仪器误差、观测误差、环境误差和计算误差。

8. 如何减少测量误差？减少测量误差的方法包括：采用高精度的测量仪器、提高观测者的技术水平、采用合理的观测方法和数据处理方法。

9. 什么是相对误差和绝对误差？相对误差是指测量值与真实值之差与真实值的比值，绝对误差是指测量值与真实值之差。

10. 工程测量中常用的坐标系统有哪些？工程测量中常用的坐标系统包括：笛卡尔坐标系、极坐标系、地理坐标系和投影坐标系。

11. 什么是高程测量？高程测量是指测量地面点相对于某一基准面的高度。

12. 水准测量的原理是什么？水准测量的原理是利用水准仪和水准尺，通过测量两点间的高差来确定两点的高程。

13. GPS测量的基本原理是什么？GPS测量的基本原理是通过接收卫星发射的信号，计算出接收机与卫星之间的距离，进而确定接收机在地球上的位置。

14. 什么是控制测量？控制测量是指在工程测量中，为了提高测量的精度和可靠性，先在测区内建立一个或多个基准点，然后以此为基础进行其他测量工作。

15. 工程测量中如何进行数据处理？工程测量中的数据处理包括：数据的整理、平差、分析和绘图等步骤。

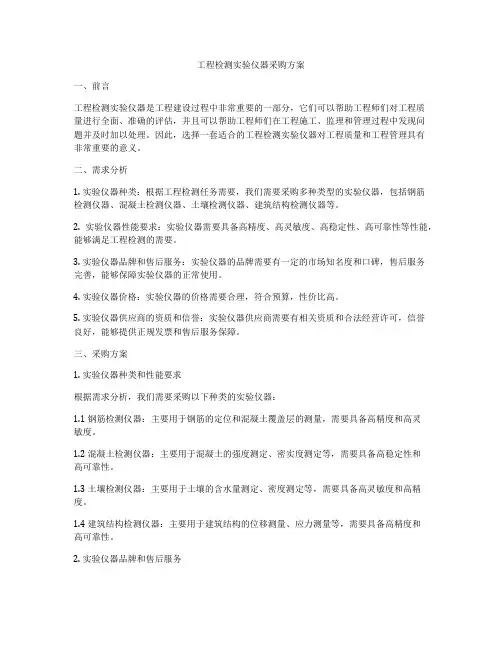

工程检测实验仪器采购方案一、前言工程检测实验仪器是工程建设过程中非常重要的一部分，它们可以帮助工程师们对工程质量进行全面、准确的评估，并且可以帮助工程师们在工程施工、监理和管理过程中发现问题并及时加以处理。

因此，选择一套适合的工程检测实验仪器对工程质量和工程管理具有非常重要的意义。

二、需求分析1. 实验仪器种类：根据工程检测任务需要，我们需要采购多种类型的实验仪器，包括钢筋检测仪器、混凝土检测仪器、土壤检测仪器、建筑结构检测仪器等。

2. 实验仪器性能要求：实验仪器需要具备高精度、高灵敏度、高稳定性、高可靠性等性能，能够满足工程检测的需要。

3. 实验仪器品牌和售后服务：实验仪器的品牌需要有一定的市场知名度和口碑，售后服务完善，能够保障实验仪器的正常使用。

4. 实验仪器价格：实验仪器的价格需要合理，符合预算，性价比高。

5. 实验仪器供应商的资质和信誉：实验仪器供应商需要有相关资质和合法经营许可，信誉良好，能够提供正规发票和售后服务保障。

三、采购方案1. 实验仪器种类和性能要求根据需求分析，我们需要采购以下种类的实验仪器：1.1 钢筋检测仪器：主要用于钢筋的定位和混凝土覆盖层的测量，需要具备高精度和高灵敏度。

1.2 混凝土检测仪器：主要用于混凝土的强度测定、密实度测定等，需要具备高稳定性和高可靠性。

1.3 土壤检测仪器：主要用于土壤的含水量测定、密度测定等，需要具备高灵敏度和高精度。

1.4 建筑结构检测仪器：主要用于建筑结构的位移测量、应力测量等，需要具备高精度和高可靠性。

2. 实验仪器品牌和售后服务我们将选择知名度较高、口碑良好的实验仪器品牌，如霍尼韦尔、科夫曼等，并且要求供应商提供完善的售后服务，包括维修保养、培训等。

3. 实验仪器价格在确定性能要求和品牌后，我们将通过询价和比较，选择性价比高、符合预算的实验仪器供应商。

4. 实验仪器供应商的资质和信誉我们将优先选择有相关资质、合法经营许可，信誉良好，能够提供正规发票和售后服务保障的实验仪器供应商。
