简单几何体的三视图一、教学目标1.知识与技能目标：使学生学会画三视图、体会三视图的作用，能由三视图想象几何体，从而进行几何体与其三视图之间的相互转化。
2. 过程与方法：通过直观感知，操作确认，提高学生的空间想象能力、几何直观能力，培养学生的应用意识.3.情感目标：感受数学就在身边，提高学生学习立体几何的兴趣，培养学生大胆创新、勇于探索、相互交流、相互合作的精神。
二、重点：画出空间几何体的三视图，体会三视图的作用。
三、难点:识别三视图所表示的空间几何体。
即：将三视图还原为直观图四、教学过程：1、创设情景导入课题请欣赏漫画并思考：为什么会出现争执？2、动画演示、形成概念三视图的概念:正视图:是光线从几何体的前面向后面的正投影, 得到投影图.侧视图:是光线从几何体的左面向右面的正投影,得到投影图.俯视图:是光线从几何体的上面向下面的正投影,得到投影图.3．观察思考、巩固反馈例1、画出下面几何体的三视图例2、画出下面几何体的三视图例3、将右图三视图还原直观图巩固练习1如图一个空间几何体的正视图，侧视图，俯视图是全等的等腰直角三角形，且直角边的边长为1，那么这个几何体的体积等于多少？例4、(2019·天津卷)一个几何体的三视图如下图所示，则这个几何体的体积为__________．巩固练习1 例4四、课堂小结1、三视图的概念。
2、画三视图必须遵循的法则：①位置:正视图侧视图俯视图②大小:长对正,高平齐,宽相等3、柱体，锥体，台体三视图的特征。
4、三视图线条的虚实。
五、作业布置P20页习题1.2第1题，第2题。
六、板书设计§1.2.2 空间几何体的三视图1.三视图的概念 4.例题及练习2.三视图的作图要求3.柱、锥、台、球的三视图。

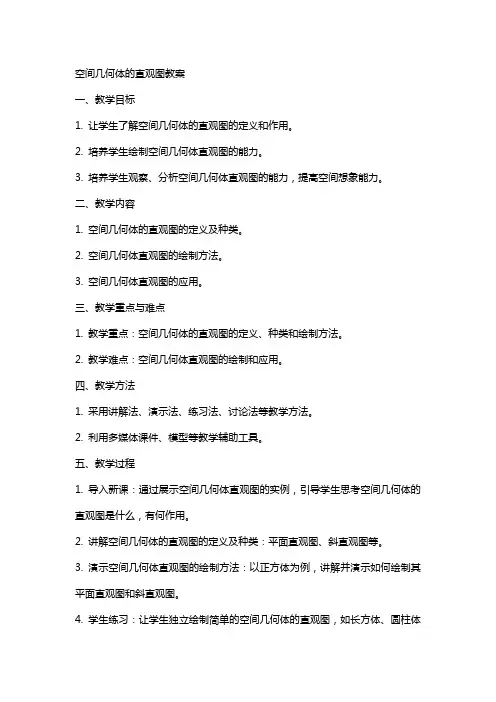

空间几何体的直观图教案一、教学目标1. 让学生了解空间几何体的直观图的定义和作用。
2. 培养学生绘制空间几何体直观图的能力。
3. 培养学生观察、分析空间几何体直观图的能力，提高空间想象能力。
二、教学内容1. 空间几何体的直观图的定义及种类。
2. 空间几何体直观图的绘制方法。
3. 空间几何体直观图的应用。
三、教学重点与难点1. 教学重点：空间几何体的直观图的定义、种类和绘制方法。
2. 教学难点：空间几何体直观图的绘制和应用。
四、教学方法1. 采用讲解法、演示法、练习法、讨论法等教学方法。
2. 利用多媒体课件、模型等教学辅助工具。
五、教学过程1. 导入新课：通过展示空间几何体直观图的实例，引导学生思考空间几何体的直观图是什么，有何作用。
2. 讲解空间几何体的直观图的定义及种类：平面直观图、斜直观图等。
3. 演示空间几何体直观图的绘制方法：以正方体为例，讲解并演示如何绘制其平面直观图和斜直观图。
4. 学生练习：让学生独立绘制简单的空间几何体的直观图，如长方体、圆柱体等。
5. 讨论交流：学生展示自己的作品，互相评价，讨论绘制过程中遇到的问题和解决方法。
6. 总结讲解：对学生的讨论进行点评，总结空间几何体直观图的绘制方法和注意事项。
7. 应用拓展：引导学生思考空间几何体直观图在实际问题中的应用，如建筑设计、工业制图等。
8. 课堂小结：对本节课的内容进行总结，强调空间几何体直观图的重要性和应用价值。
9. 布置作业：让学生绘制复杂的空间几何体的直观图，提高绘制能力和空间想象力。
六、教学章节：空间几何体的三视图1. 教学目标：a. 使学生了解空间几何体的三视图的概念及重要性。
b. 培养学生绘制空间几何体三视图的能力。
c. 培养学生通过三视图识别和分析空间几何体的能力。
2. 教学内容：a. 空间几何体的三视图的概念。
b. 空间几何体三视图的绘制方法。
c. 通过三视图识别和分析空间几何体。
3. 教学重点与难点：a. 教学重点：空间几何体的三视图的概念及绘制方法。
§1.2.2 空间几何体的三视图（二）由三视图还原成示意图一、教学内容分析本节课是《普通高中课程标准实验教科书·数学必修二》（人教A版）第一章第二节第二课《§1.2.2空间几何体的三视图》。
三视图是空间几何体的一种表示形式，是立体几何的基础之一。
学好三视图为学习直观图奠定基础，同时有利于培养学生空间想象能力，几何直观能力的，有利于培养学生学习立体几何的兴趣。
由于三视图与人们的实际生活有着紧密的联系，对指导人们从事社会生产、生活具有十分重要的意义，所以这一内容也成了近几年新课程高考的一个热点。
二、学生学习情况分析学生在义务教育阶段已经学习过三视图的基本作法，但只要求能作简单几何体的三视图，如长方体、正方体以及一些正方体的组合等，主要停留在形的认识上，而对于三视图的概念还不清晰。
学生在义务教育阶段只接触了从空间几何体到三视图的单向转化，还无法准确将三视图还原成实物模型。
对于三视图的学习，复习回顾三视图，让学生体会作三视图刻画空间几何体的必要性，然后由学生自己动手画三视图，在学生原有知识的基础上进行新知识的建构，引出三视图的作图方法与规范要求引入新课。
三、设计思想参照《新课程实施标准》，在本课的教学中我努力实践以下两点：１、教学中，通过对实物模型及多媒体课件所呈现的空间几何体（由简单到复杂，逐步变化）的整体观察，帮助学生认识其结构特征，巩固和提高义务教育阶段有关三视图的学习和理解。
采用多媒体的教学手段，加强直观性和启发性，增大课堂容量，提高课堂效率。
２、本节课是以理论是为实践服务的宗旨掌握数学知识、交流合作的模式发展数学能力、自主探究的方式解决数学问题为教学模式，学生在教师营造的“可探索”环境里，积极参与、通过自己的观察，想象，思考，实践，主动发现规律、获得知识，体验成功。
四、教学目标（一）知识与技能：：①巩固和提高有关三视图的学习和理解，进一步掌握三视图画法规则②能正确通过简单组合体的三视图还原物体的示意图，能识别三视图所表示的空间几何体（二）过程与方法目标：① 通过学生自己动手画几何体的三视图、观察各种三视图间的关系，进一步培养学生的空间想象能力，画图能力。
高中必修二数学教案（最新8篇）高中数学必修2优秀教案篇一一、教材分析在上一节认识空间几何体结构特征的基础上，本节来学习空间几何体的表示形式，以进一步提高对空间几何体结构特征的认识。
主要内容是：画出空间几何体的三视图。
比较准确地画出几何图形，是学好立体几何的一个前提。
因此，本节内容是立体几何的基础之一，教学中应当给以充分的重视。
画三视图是立体几何中的基本技能，同时，通过三视图的学习，可以丰富学生的空间想象力。
“视图”是将物体按正投影法向投影面投射时所得到的投影图。
光线自物体的前面向后投影所得的投影图称为“正视图”，自左向右投影所得的投影图称为“侧视图”，自上向下投影所得的投影图称为“俯视图”。
用这三种视图即可刻画空间物体的几何结构，这种图称之为“三视图”。
教科书从复习初中学过的正方体、长方体……的三视图出发，要求学生自己画出球、长方体的三视图；接着，通过“思考”提出了“由三视图想象几何体”的学习任务。
进行几何体与其三视图之间的相互转化是高中阶段的新任务，这是提高学生空间想象力的需要，应当作为教学的一个重点。
三视图的教学，主要应当通过学生自己的亲身实践，动手作图来完成。
因此，教科书主要通过提出问题，引导学生自己动手作图来展示教学内容。
教学中，教师可以通过提出问题，让学生在动手实践的过程中学会三视图的作法，体会三视图的作用。
对于简单几何体的组合体，在作三视图之前应当提醒学生细心观察，认识了它的基本结构特征后，再动手作图。
教材中的“探究”可以作为作业，让学生在课外完成后，再把自己的作品带到课堂上来展示交流。
值得注意的问题是三视图的教学，主要应当通过学生自己的亲身实践、动手作图来完成。
另外，教学中还可以借助于信息技术向学生多展示一些图片，让学生辨析它们是平行投影下的图形还是中心投影下的图形。
二、教学目标1、知识与技能（1）掌握画三视图的基本技能（2）丰富学生的空间想象力2、过程与方法主要通过学生自己的亲身实践，动手作图，体会三视图的作用。
第一章：空间几何体1.1.1柱、锥、台、球的结构特征一、教学目标1．知识与技能（1）通过实物操作，增强学生的直观感知。
（2）能根据几何结构特征对空间物体进行分类。
（3）会用语言概述棱柱、棱锥、圆柱、圆锥、棱台、圆台、球的结构特征。
（4）会表示有关于几何体以及柱、锥、台的分类。
2．过程与方法（1）让学生通过直观感受空间物体，从实物中概括出柱、锥、台、球的几何结构特征。
（2）让学生观察、讨论、归纳、概括所学的知识。
3．情感态度与价值观（1）使学生感受空间几何体存在于现实生活周围，增强学生学习的积极性，同时提高学生的观察能力。
（2）培养学生的空间想象能力和抽象括能力。
二、教学重点、难点重点：让学生感受大量空间实物及模型、概括出柱、锥、台、球的结构特征。
难点：柱、锥、台、球的结构特征的概括。
三、教学用具（1）学法：观察、思考、交流、讨论、概括。
（2）实物模型、投影仪四、教学思路（一）创设情景，揭示课题1．教师提出问题：在我们生活周围中有不少有特色的建筑物，你能举出一些例子吗？这些建筑的几何结构特征如何？引导学生回忆，举例和相互交流。
教师对学生的活动及时给予评价。
2．所举的建筑物基本上都是由这些几何体组合而成的，（展示具有柱、锥、台、球结构特征的空间物体），你能通过观察。
根据某种标准对这些空间物体进行分类吗？这是我们所要学习的内容。
（二）、研探新知1．引导学生观察物体、思考、交流、讨论，对物体进行分类，分辩棱柱、圆柱、棱锥。
2．观察棱柱的几何物件以及投影出棱柱的图片，它们各自的特点是什么？它们的共同特点是什么？3．组织学生分组讨论，每小组选出一名同学发表本组讨论结果。
在此基础上得出棱柱的主要结构特征。
（1）有两个面互相平行；（2）其余各面都是平行四边形；（3）每相邻两上四边形的公共边互相平行。
概括出棱柱的概念。
4．教师与学生结合图形共同得出棱柱相关概念以及棱柱的表示。
5．提出问题：各种这样的棱柱，主要有什么不同？可不可以根据不同对棱柱分类？请列举身边具有已学过的几何结构特征的物体，并说出组成这些物体的几何结构特征？它们由哪些基本几何体组成的？6．以类似的方法，让学生思考、讨论、概括出棱锥、棱台的结构特征，并得出相关的概念，分类以及表示。
1.2空间几何体的三视图和直观图（第一课时）教学设计一、教学内容分析（一）教材地位和作用三视图是立体几何的基础之一，画出空间几何体的三视图并能将三视图还原为直观图，是建立空间观念的基础和训练学生几何直观能力的有效手段。
在近几年的高考考查中，利用三视图求直观图体积或表面积的题型屡见不鲜，这种题型的本质即为由三视图还原直观图，所以要求学生掌握由三视图还原直观图这部分内容显得尤其重要。
三视图对部分对学生的逻辑思维能力和空间想象能力提出了较高的要求，使学生谈“图”色变。
本节课是普通高中新课程人教版《必修2》第一章第二节第一课时的内容，是在学习空间几何体的结构特征之后，直观图之前，尚未学习点、直线、平面位置关系的情况下教学的。
学生在义务教育阶段，已经初步接触了正方体、长方体的几何特征以及简单几何体的表面积、体积的计算，会从不同的方向看物体得到不同的视图的方法。
与初中教学内容相比较，本节增加学习了台体的有关内容，简单组合体涉及柱体、锥体、台体以及球体，比义务教育阶段数学课程“空间与图形”部分呈现的组合体多。
通过本节知识的学习，为下一章点、直线、平面之间的位置关系学习打下基础，同时有利于培养学生空间想象能力，几何直观能力的，有利于培养学生学习立体几何的兴趣，体会数学的实用价值。
（二）教学内容及结构本章的主要内容是认识空间图形，通过对空间几何体的整体把握，培养和发展空间想象能力。
从学生熟悉的物体入手，使学生对物体形状的认识由感性上升到理性；通过三视图和直观图的学习，进一步认识空间几何体的结构。
本节课教材从了解中心投影和平行投影出发介绍三视图是利用三个正投影来表示空间几何体的的方法，并给出三视图的概念及作图规则。
要求学生能画出简单空间图形的三视图，能识别上述的三视图所表示的立体模型。
在此基础上，学习画出简单组合体（长方体、球、圆柱、圆锥、棱柱等的简易组合）的三视图，并识别三视图所表示的简单组合体。
（三）教学重难点1、重点：（1）画出空间几何体及简单组合体的三视图，（2）给出三视图，还原或想象出原实际图的结构特征，体会三视图的作用。
高中数学抛物线教案高中数学抛物线教案篇1【摘要】鉴于大家对数学网十分关注，在此为大家整理了此文空间几何体的三视图和直观图高一数学教案，供大家参考!*题目：空间几何体的三视图和直观图高一数学教案第一课时1.2.1中心投影与平行投影 1.2.2空间几何体的三视图教学要求：能画出简单几何体的三视图;能识别三视图所表示的空间几何体.教学重点：画出三视图、识别三视图.教学难点：识别三视图所表示的空间几何体.教学过程：一、新课导入：1. 讨论：能否熟练画出上节所学习的几何体?工程师如何制作工程设计图纸?2. 引入：从不同角度看庐山，有古诗：横看成岭侧成峰，远近高低各不同。
不识庐山真面目，只缘身在此山中。
对于我们所学几何体，常用三视图和直观图来画在纸上.三视图：观察者从不同位置观察同一个几何体，画出的空间几何体的图形;直观图：观察者站在某一点观察几何体，画出的空间几何体的图形.用途：工程建设、机械制造、日常生活.二、讲授新课：1. 教学中心投影与平行投影：①投影法的提出：物体在光线的照射下，就会在地面或墙壁上产生影子。
人们将这种自然现象加以科学的抽象，总结其中的规律，提出了投影的方法。
②中心投影：光由一点向外散射形成的投影。
其投影的大小随物体与投影中心间距离的变化而变化，所以其投影不能反映物体的实形.③平行投影：在一束平行光线照射下形成的投影. 分正投影、斜投影.讨论：点、线、三角形在平行投影后的结果.2. 教学柱、锥、台、球的三视图：定义三视图：正视图(光线从几何体的前面向后面正投影);侧视图(从左向右)、俯视图讨论：三视图与平面图形的关系? 画出长方体的三视图，并讨论所反应的长、宽、高结合球、圆柱、圆锥的模型，从正面(自前而后)、侧面(自左而右)、上面(自上而下)三个角度，分别观察，画出观察得出的各种结果. 正视图、侧视图、俯视图.③试画出：棱柱、棱锥、棱台、圆台的三视图. (④讨论：三视图，分别反应物体的哪些关系(上下、左右、前后)?哪些数量(长、宽、高)正视图反映了物体上下、左右的位置关系，即反映了物体的高度和长度;俯视图反映了物体左右、前后的位置关系，即反映了物体的长度和宽度;侧视图反映了物体上下、前后的位置关系，即反映了物体的高度和宽度。
人教版高中数学必修二第1章空间几何体1.2.2空间几何体的三视图学案【要点梳理夯实基础】知识点1投影的概念阅读教材P11～P12第二行内容，完成下列问题．1．投影的定义由于光的照射，在不透明物体后面的屏幕上可以留下这个物体的影子，这种现象叫做投影．其中，把光线叫做投影线，把留下物体影子的屏幕叫做投影面．2．中心投影与平行投影[思考辨析学练结合]判断(正确的打“√”，错误的打“×”)(1)矩形的平行投影一定是矩形．()(2)平行四边形的平行投影可能是正方形．()(3)两条相交直线的平行投影可能平行．()(4)如果一个三角形的投影仍是三角形，那么它的中位线的平行投影，一定是这个三角形的平行投影的中位线．()【解析】利用平行投影的概念和性质进行判断．【答案】(1)×(2)√(3)×(4)√知识点2三视图阅读教材P12第三行～P14内容，完成下列问题．1．三视图的有关概念空间几何体的三视图是用正投影得到的，这种投影下与投影面平行的平面图形留下的影子与平面图形的形状和大小是完全相同的，三视图包括主视图、左视图、俯视图.正视图：光线从几何体的前面向后面正投影得到的投影图。
侧视图：光线从几何体的左面向右面正投影得到的投影图。
俯视图：光线从几何体的上面向下面正投影得到的投影图。
规律：一个几何体的正视图和侧视图高度一样，正视图和俯视图长度一样，侧视图与俯视图宽度一样。
2．三视图的画法(1)画三视图时，重叠的线只画一条，挡住的线要画成虚线；(2)三视图的主视图、左视图、俯视图分别是从几何体的正前方、正左方、正上方观察几何体得到的正投影图；(3)观察简单组合体是由哪几个简单几何体组成的，并注意它们的组成方式，特别是它们的交线位置．3．常见旋转体的三视图(1)球的三视图都是半径相等的圆．(2)水平放置的圆锥的主视图和侧视图均为全等的等腰三角形．(3)水平放置的圆台的主视图和左视图均为全等的等腰梯形．(4)水平放置的圆柱的主视图和左视图均为全等的矩形．[思考辨析学练结合]1.一个几何体的三视图如图所示，则该几何体可以是()A．棱柱B．棱台C．圆柱D．圆台[解析][先观察俯视图，再结合正视图和侧视图还原空间几何体．由俯视图是圆环可排除A，B，由正视图和侧视图都是等腰梯形可排除C，故选D.][答案] D2. 判断下列说法是否正确，正确的在它后面的括号里打“√”，错误的打“×”．(1)球的任何截面都是圆．()(2)有一个面是多边形，其余各面都是三角形的几何体是棱锥．()(3)正方体、球、圆锥各自的三视图中，三视图均相同．()[答案](1)×(2)×(3)×3．下列命题中正确的是()A．用一个平面去截棱锥，底面与截面之间的部分组成的几何体叫棱台B．平行四边形的直观图是平行四边形C．有两个面平行，其余各面都是平行四边形的几何体叫棱柱D．正方形的直观图是正方形[解析]B[用一个平行于底面的平面去截棱锥，底面与截面之间的部分组成的几何体叫棱台；平行四边形的直观图是平行四边形；有两个面平行，其余各面都是平行四边形的几何体不一定是棱柱；正方形的直观图是平行四边形，故选B.][答案]B【合作探究析疑解难】考点1 中心投影与平行投影[典例1]如图，点E，F分别是正方体的面ADD1A1和面BCC1B1的中心，则四边形BFD1E在该正方体的面上的正投影可能是图中的________．(要求把可能的序号都填上)[点拨]利用点B，F，D1，E在正方体各面上的正投影的位置来判断．[解答]其中(2)可以是四边形BFD1E在正方体的面ABCD或在面A1B1C1D1上的投影．(3)可以是四边形BFD1E在正方体的面BCC1B1上的投影．[答案](2)(3)[解法总结]画投影图的关键及常用方法1．关键：画一个图形在一个投影面上的投影的关键是确定该图形的关键点(如顶点，端点等)及这些关键点的投影，再依次连接就可得到图形在投影面上的投影．2．常用方法：投影问题与垂直关系紧密联系，投影图形的形状与投影线和投射图形有关系，在解决有些投影问题时，常借助于正方体模型寻求解题方法．1．在正方体ABCD-A′B′C′D′中，E、F分别是A′A、C′C的中点，则下列判断正确的是________．图1-2-3①四边形BFD′E在底面ABCD内的投影是正方形；②四边形BFD′E在面A′D′DA内的投影是菱形；③四边形BFD′E在面A′D′DA内的投影与在面ABB′A′内的投影是全等的平行四边形．[解析]①四边形BFD′E的四个顶点在底面ABCD内的投影分别是点B、C、D、A，故投影是正方形，正确；②设正方体的边长为2，则AE＝1，取D′D的中点G，则四边形BFD′E在面A′D′DA内的投影是四边形AGD′E，由AE∥D′G，且AE＝D′G，∴四边形AGD′E是平行四边形．但AE＝1，D′E ＝5，故四边形AGD′E不是菱形；对于③，由②知是两个边长分别相等的平行四边形，从而③正确．[答案]①③考点2 画空间几何体的三视图[典例2]画出下列几何体的三视图．(1)(2)(3)[点拨]确定正前方→画正视图→画侧视图→画俯视图[解答]三视图如图(1)(2)(3)所示．画三视图的注意事项1．务必做到长对正，宽相等，高平齐．2．三视图的安排方法是正视图与侧视图在同一水平位置，且正视图在左，侧视图在右，俯视图在正视图的正下方．3．若相邻两物体的表面相交，表面的交线是它们的分界线，在三视图中，要注意实、虚线的画法．2．画出如图所示几何体的三视图.解：图①为正六棱柱，正视图和侧视图都是矩形，正视图中有两条竖线，侧视图中有一条竖线，俯视图是正六边形．图②为一个圆锥与一个圆台的组合体，按圆锥、圆台的三视图画出它们的组合形状．三视图如图所示．考点3 由三视图还原空间几何体探究1如图是一个立体图形的三视图，请观察三视图，由三视图，你能知道该几何体是什么吗？并试着画出图形．[提示]由三视图可知，该几何体为正四棱锥，如图所示．探究2若某空间几何体的正视图和侧视图均为正三角形，请探究该几何体的形状．[提示]若该几何体的正视图和侧视图均为正三角形，则该几何体为轴截面为等边三角形的圆锥，如图所示．[典例3]根据三视图(如图所示)想象物体原形，指出其结构特征，并画出物体的实物草图．[点拨]由正视图、侧视图确定几何体为锥体，再结合俯视图确定其是四棱锥，由俯视图可知其底面形状，再结合正视图、侧视图所给信息画直观图．[解答]由俯视图知，该几何体的底面是一直角梯形；再由正视图和侧视图知，该几何体是一四棱锥，且有一侧棱与底面垂直，所以该几何体如图所示．[解法总结]由三视图还原几何体时，一般先由俯视图确定底面，由正视图与侧视图确定几何体的高及位置，同时想象视图中每一部分对应实物部分的形状.3．如图是一个物体的三视图，则此三视图所描述的物体是下列哪个几何体？()[解析]由俯视图可知该几何体为旋转体，由正视图、侧视图、俯视图可知该几何体是由圆锥、圆柱组合而成．[答案] D【学习检测巩固提高】1．一条直线在平面上的正投影是()A．直线B．点C．线段D．直线或点[解析]当直线与平面垂直时，其正投影为点，其他位置时其正投影均为直线，故选D.[答案] D2．已知某物体的三视图如图所示，那么这个物体的形状是()A．长方体B．圆柱C．立方体D．圆锥[解析]俯视图是圆，所以为旋转体，可排除A、C，又正、侧视图为矩形，所以不是圆锥，排除D.故选B.[答案] B3. 中国古建筑借助榫卯将木构件连接起来，构件的凸出部分叫榫头，凹进部分叫卯眼，图中木构件右边的小长方体是榫头，若如图摆放的木构件与某一带卯眼的木构件咬合成长方体，则咬合时带卯眼的木构件的俯视图可以是()[解析][由题意可知带卯眼的木构件的直观图如图所示，由直观图可知其俯视图应选A.][答案] A4．如图，在正方体ABCD－A1B1C1D1中，P为BD1的中点，则△P AC在该正方体各个面上的正投影可能是()A．①②B．①④C．②③D．②④[解析][P点在上下底面投影落在AC或A1C1上，所以△P AC在上底面或下底面的投影为①，在前面、后面以及左面，右面的投影为④，故选B.][答案] B5．如图，网格纸的各小格都是正方形，粗实线画出的是一个几何体的三视图，则这个几何体是()A．三棱锥B．三棱柱C．四棱锥D．四棱柱[解析][由题知，该几何体的三视图为一个三角形、两个四边形，经分析可知该几何体为三棱柱．][答案] B6．水平放置的下列几何体，正视图是长方形的是______(填序号).①②③④[解析]①③④的正视图为长方形，②的正视图为等腰三角形．[答案]①③④7．一物体及其正视图如图所示：①②③④则它的侧视图与俯视图分别是图形中的________．[解析]侧视图是矩形中间有条实线，应选③；俯视图为矩形中间有两条实线，且为上下方向，应选②.[答案]③②8．如图所示的三视图表示的几何体是什么？画出物体的形状．[解]该三视图表示的是一个四棱台，如图．[解题反思]已知三视图，判断几何体的技巧①一般情况下，根据主视图、俯视图确定是柱体、锥体还是组合体．②根据俯视图确定是否为旋转体，确定柱体、锥体类型、确定几何体摆放位置．③综合三视图特别是在俯视图的基础上想象判断几何体．④一定要熟记常见几何体的三视图！。
1.2 空间几何体的三视图和直观图教案 A第1课时教学内容：1.2.1 中心投影与平行投影1.2.2 空间几何体的三视图教学目标一、知识与技能1.掌握画三视图的基本技能;2.提高学生的空间想象力.二、过程与方法主要通过亲身实践，动手作图，体会三视图的作用.三、情感、态度与价值观感受空间物体的平面作图原理，体会三视图的奥妙.教学重点、难点教学重点：画出简单组合体的三视图.教学难点：识别三视图所表示的空间几何体.教学关键：认识棱柱、棱锥、圆柱、圆锥、棱台、圆台、球及其组合体的结构特征.教学突破方法：使学生理解三视图的概念的基础上，亲自动手画几何体的三视图，体会三视图的画法．在作图前，要先观察几何体的结构特征，再动手作图.教法与学法导航教学方法：问题教学法，讨论法，练习法.通过提出问题，学生思考并体会几何体三视图的画法.学习方法：自主学习，自主探究，互动学习，合作交流，动手实践，观察探究，归纳总结.在学生理解三视图概念的基础上，通过老师的启发诱导，归纳总结出得到三视图的画法.教学准备教师准备：多媒体课件（用于展示问题，引导讨论，出示答案），空间几何体的模型或图片.学生准备：练习本及铅笔橡皮.教学过程详见下页表格.1 / 18教学环节教学内容师生互动设计意图创设情境导入新课1.如何将空间几何体画在纸上，用平面图形来表示.2.我们常用三视图和直观图表示空间几何体.三视图：观察者从三个不同位置观察同一空间几何体而画出的图形.直观图：观察者站在某一点观察一个空间几何体面画出的图形.师：要解决这个问题，我们需要将我们看到的画下来，这就取决于我们怎样去看.生1：我们可从前后角度，左右角度，上下角度看.生2：我们也可站在某一点观察.师：总结空间几何体表示方法，点出主题.让学生发现知识源于实践，又可应用于实践，培养学生应用意识，激发学生学习的激情.探索新知教学中心投影与平行投影.中心投影：光由一点向外散射形成的投影．平行投影：在一束平行光线照射下形成的投影.分正投影、斜投影.讨论：三角形在平行投影和中心投影后的结果．师：要学习三视图，首先我们要学习两个知识.中心投影与平行投影生1：联想到棱柱的结构特征，无论是正投影还是斜投影，三角形在平行投影后为结果是与原三角形全等的三角形．生2：三角形在中心投影后得到了一个相似的放大了的三角形.以旧带新，提高知识的系统性和思维的严谨性．探索新知教学柱、锥、台、球的三视图：1.定义三视图：正视图：光线从几何体的前面向后面正投影得到的投影图.侧视图：光线从几何体的左面向后面正投影得到的投影图.俯视图：光线从几何体的左面向后面正投影得到的投影图.2.观察长方体的三视图.讨论三视图有何基本特征.师：把一空间几何体投影到一个平面上，可以获得一个平面图形，但是只有一个平面图形难以把握几何体的全貌．通常，总是选择三种正投影……生：长方体的正视图和侧视图高度一样（等于长方体的高）．俯视图与正视图长度一样（等于长方体的和）．俯视图和侧视图宽度一样（等于长方体的宽）．这个结论可推广到一般简单几何体.我们用“长对正高平齐、宽相等”来概括三视图的基本特征．通过讨论掌握三视图的基本特征，同时通过精炼的语言概括提高学生的记忆效果．续上表3 / 18课堂作业1.画出下列空间几何体的三视图．如图1是截去一角的长方体，画出它的三视图.【解析】物体三个视图的构成都是矩形，长方体截角后，截面是一个三角形，在每个视图中反映为不同的三角形，三视图为图2.2.由5个小立方块搭成的几何体，其三视图分别如下，请画出这个的几何体（正视图）（俯视图）（右视图）【解析】先画出几何体的正面，再侧面，然后结合俯视图完成几何体的轮廓，如图.3.某建筑由相同的若干个房间组成，该楼的三视图如图所示，问：（1）该楼有几层？从前往后最多要走过几个房间？（2）最高一层的房间在什么位置？画出此楼的大致形状.【解析】（1）由主视图与左视图可知，该楼有3层.由俯视图可知，从前往后最多要经过3个房间.（2）由主视图与左视图可知，最高一层的房间在左侧的最后一排的房间.楼房大致形状如右图所示.板书展示1.2 空间几何体的三视图和直观图俯视图左视图主视图1.2.1 中心投影与平行投影1.2.2 空间几何体的三视图1．情景导入4．三视图2．提出问题5．例题3．平行投影与中心投影的概念第2课时教学内容：1.2.3 空间几何体的直观图教学目标一、知识与技能1.掌握斜二测画法画水平设置的平面图形的直观图；2.采用对比的方法了解在平行投影下面空间图形与在中心投影下面空间图形两种方法的各自特点．二、过程与方法通过观察和类比，利用斜二测画法画出空间几何体的直观图.三、情感、态度与价值观1.提高空间想象力与直观感受；2.体会对比在学习中的作用；3.感受几何作图在生产活动中的应用.教学重点、难点教学重点：用斜二测画法画空间几何体的直观图.教学难点：用斜二测画法画空间几何体的直观图.教学关键：掌握斜二测画法及步骤.教学突破方法：本节主要使用启发式和探究式教学．使学生掌握斜二测画法及步骤的基础上，在教师的示例引导下，亲自动手画几何体的直观图，体会斜二测画法.教法与学法导航教学方法：问题教学法，练习法.通过提出问题，学生思考并体会应用斜二测画法画几何体的直观图．在以水平放置的正六边形或正六棱柱为例画直观图，通过多媒体课件具体准确的逐步演示，使学生熟练掌握并归纳斜二测画法去画直棱柱的基本步骤.学习方法：自主探究，自主学习，互动学习，合作交流，动手实践，归纳总结．在学生掌握斜二测画法的基础上，通过实践，熟练掌握应用斜二测画法画几何体的直观图.教学准备教师准备：多媒体课件（用于展示问题，引导讨论，出示答案）.学生准备：练习本及铅笔橡皮.教学过程5 / 18教学环节数学内容师生互动设计意图创设情境导入新课三视图用三个角度的正投影图反映空间几何体的形状和大小，我们能否将空间图形用一个平面图形来表示呢？学生讨论发现，能，如教材图1.1—2如图1.1—10.师：这些平面图形既富有立体感又能表达出图形各主要部分的位置关系和度量关系，故称为立体图形的直观图.设疑激趣点出主题探索新知1．水平放置的平面图形的直观图的画法.（1）例1 用斜二测法画水平放置的正六边形的画法：①如图（1），在正方边开ABCDEF中，取AD所在直线为x轴，对称轴MN所在直线为y轴，两轴相交于点O′，使∠x′O′y′ =45°.②在图（2）中，以O′为中点，在x′ 轴上取A′D′=AD，在y′ 轴上取M′ N ′ =12MN.以点N ′为中点，画B′C′ 平行于x′ 轴，并且等于BC；再以M ′为中点，画E′F′平行于x′ 轴，并且等于EF.③连接A′B′，C′D′，D′E′，F′A′，并擦去辅助线x′轴和y′轴，便获得正六边形ABCDEF水平放置的直观A′B′C′D′E′F′（图（3））教师用多媒体课件边演示边讲解.学生观察、思考、归纳师：从以上演示我们可以发现画一个水平放置的平面多边形直观图的关键是什么？生：确定多边形顶点的位置.师：请大家尝试归纳平面多边形直观图的基本步骤.生：①选取恰当的坐标系.②画平行线段，截取长度③依次连结各顶点成图（老师板书）师：有哪些注意事项生1：平行于x轴，y轴的线段在直观图中分别画成平行于x′轴、y′轴.多媒体演示提高上课效率.师生互动，突破重点.续上表探索新知（2）斜二测画法基本步骤.①在已知图形中取互相垂直的x轴和y轴，两轴相交于点O．画直观图时，把它们画成对应的x′轴与y′轴，两轴交于点O′，且使∠x′O′y′=45°（或135°），它们确定的平面表示水平面.②已知图形中平行于x轴或y轴的线段，在直观图分别画成平行于x′轴或y′轴的线段.③已知图形中平行于x轴的线段，在直观图中保持长度不变，平行于y轴的线段，长度为原来的一半.生2：原图中平行于x轴的线段在直观图中保持原长度不变平行于y轴的线段长度，为原来的一半.师：在连虚实线的使用等方面予以补充.探索新知2．简单几何体的直观图画法例2 用斜二测画法画长、宽、高分别是4cm，3cm，2cm的长方体ABCD–A′B′C′D′的直观图.画法：（1）画轴.如图，画x轴、y轴、z轴，三轴交于点O，使∠xOy = 45°，∠xOz = 90°.（2）画底面.以点O为中点，在x轴上取线段MN，使MN= 4cm；在y轴上取线段PQ，使PQ =32cm.分别过点M和N作y轴的平行线，过点P和Q作x轴的平行线，设它们的交点分别为A，B，C，D，四边形ABCD就是长方体的底面ABCD.（3）画侧棱.过A，B，C，D各点分别作z轴的平行线，并在这些平行线上分别截取2 cm长的线段A′A，B′B，C′C，D′D.（4）成图.顺次连接A，B，C，D，并加以整理（去掉辅助线，将被挡的部分改为虚线），就得长方体的直观图.师：下面我们体会一下，用斜二测画长、宽、高分别为4cm、3cm、2cm的长方体ABCD、A′B′C′D′的直观图的画法.教师边演示边讲解，学生边观察边思考总结.师：请大家归纳一下直棱柱直观图的画法.生：①画轴②画底画③画侧棱④成图师：有什么注意事项吗？生1：竖直方面保持平行关系和长度关系不变.生2：被遮的部分用虚线.多媒体演示提高上课效率.师生互动，突破重点.7 / 18续上表探索新知3．简单组合体画法例 3 已知几何体的三视图说出它的结构特征，并用斜二测画法画它的直观图.画法：（1）画轴. 如图（1），画x 轴、z 轴，使∠xOz =90°.（2）画圆柱的下底面. 在x 轴上取A ，B 两点，使AB 的长度等于俯视图中圆的直径，且OA = OB . 选择椭圆模板中适当的椭圆过A ，B 两点，使它为圆柱下底面的作法作出圆柱的下底面.（3）在Oz 上截取点O ′，使OO ′ 等于正视图中OO ′ 的长度，过点O ′作平行于轴Ox 的轴O ′x ′，类似圆柱下底面的作法作出圆柱的上底面.（4）画圆锥的顶点. 在Oz 上截取点P ，使PO ′ 等于正视图中相应的高度.（5）成图. 连接P A ′、PB ′，AA ′，BB ′，整理得到三视图表示的几何体的直观图.（如图（2））学生讨论然后简答.生1：这个几何体是一个简单的组合体，它的下部是一个圆柱，上部是一个圆锥，并且圆柱上底面与圆锥底面相重合. 生2：我们可以先画出上部的圆锥.师：给予肯定然后点拨注意事项.前后联系加强知识的系统性.小结1．平面图形斜二测画法. 2．简单几何体斜二测画法. 3．简单组合斜二测画法. 4．注意事项.学生归纳，然后老师补充、完善 小结形成整体思维课堂作业1．用斜二测画法画出水平放置的正五边形的直观图.【分析】先画出正五边形的图形，然后按照斜二测画法的作图步骤进行画图. 【解析】（1）如图1所示，在已知正五边形ABCDE 中，取中心O 为原点，对称轴F A 为y 轴，对点O 与y 轴垂直的是x 轴，分别过B 、E 作GB ∥y 轴，HE ∥y 轴，与x正视图O ′ O O O′′ O ′ 侧视图俯视图轴分别交于点G、H．画对应的轴O′x′、O′y′，使∠x′O′y′ = 45°.（2）如图2所示：以点O′为中点，在x′轴上取G′H′ = GH，分别过G′、H′，在x′轴的上方，作G′B′∥y′轴，使G′B′ =12GB；作H′E′∥y′轴，使H′E′ =12HE；在y′轴的点O′上方取O′A′ =12OA，在点O′下方取O′F′ =12OF，并且以点F′为中点，画C′D′∥x′轴，且使C′D′ = CD.（3）连接A′B′，B′C′，D′E′，E′A′，所得正五边形A′B′C′D′E′就是正五边形ABCDE的直观图，如图3所示.2．已知一个正四棱台的上底面边长为2cm，下底面边长为6cm，高为4cm.用斜二测画法画出此正四棱台的直观图.【分析】先画出上、下底面正方形的直观图，再画出整个正四棱台的直观图.【解析】（1）画轴.以底面正方形ABCD的中心为坐标原点，画x轴、y轴、z轴，三轴相交于O，使∠xOy = 45°，∠xOz = 90°.（2）画下底面.以O为中点，在x轴上取线段EF，使得EF = AB = 6cm，在y轴上取线段GH，使得GH=12AB，再过G、H分别作AB∥EF，CD∥EF，且使得CD的中点为H，AB的中点为G，这样就得到了正四棱台的下底面ABCD的直观图.（3）画上底面.在z轴上截取线段OO1 = 4cm，过O1点作O1x′∥Ox、O1y′∥Oy，使∠x′O1y′ = 45°，建立坐标系x′O1y′，在x′O1y′中重复（2）的步骤画出上底面的直观图A1B1C1D1.9 / 18（3）再连结AA1、BB1、CC1、DD1，得到的图形即所求的正四棱台的直观图（图2）.3．如右图所示，梯形A1B1C1D1是一平面图形ABCD的直观图.若A1D1∥O1y，A1B1∥C1D1，A1B1 =23C1D1 = 2，A1D1= O′D1 = 1.请画出原来的平面几何图形的形状，并求原图形的面积.【解析】如图，建立直角坐标系xoy，在x轴上截取OD=O′D1=1，OC=O′C1=2.在过点D的y轴的平行线上截取DA=2D1A1=2.在过点A的x轴的平行线上截取AB=A1B1 = 2.连接BC，即得到了原图形.由作法可知，原四边形ABCD是直角梯形，上、下底长度分别为AB = 2，CD = 3，直角腰长度为AD = 2.所以面积2322S+=⨯= 5.板书展示1.2.3 空间几何体的直观图1.情景导入2.斜二测画法的概念3.例题教案B第1课时教学内容：1.2.1 中心投影与平行投影1.2.2 空间几何体的三视图教学目标1.了解中心投影与平行投影的区别；2.能画出简单空间图形的三视图；3.能识别三视图所表示的空间几何体.教学重点、难点教学重点：画出简单组合体的三视图，给出三视图还原或想象出原实际图的结构特征.教学难点：识别三视图所表示的几何体.教学过程：一、课前准备（预习教材，找出疑惑之处）复习1：圆柱、圆锥、圆台、球分别是_______绕着________、_______绕着___________、_______绕着__________、_______绕着_______旋转得到的.复习2：简单组合体构成的方式：________________和__________________.二、新课教学探索新知11 / 18探究1：中心投影和平行投影的有关概念问题：中午在太阳的直射下，地上会有我们的影子；晚上我们走在路灯旁身后也会留下长长的影子，你知道这是什么现象吗？为什么影子有长有短？新知1：由于光的照射，在不透明物体后面的屏幕上可以留下这个物体的影子，这种现象叫做投影．其中光线叫投影线，留下物体影子的屏幕叫投影面．光由一点向外散射形成的投影叫做中心投影，中心投影的投影线交于一点．在一束平行光照射下形成的投影叫做平行投影，平行投影的投影线是平行的．在平行投影中，投影线正对着投影面时叫正投影，否则叫斜投影．思考：中午太阳的直射是什么投影？路灯、蜡烛的照射是什么投影？试试：在下图中，分别作出圆在中心投影和平行投影中正投影的影子.结论：中心投影其投影的大小随物体与投影中心间距离的变化而变化；平行投影其投影的大小与这个平面图形的形状和大小是完全相同的.探究2：柱、锥、台、球的三视图问题：我们学过的几何体（柱、锥、台、球），为了研究的需要，常常要在纸上把它们表示出来，该怎么画呢？能否用平行投影的方法呢？新知2：为了能较好把握几何体的形状和大小，通常对几何体作三个角度的正投影.一种是光线从几何体的前面向后面正投影得到投影图，这种投影图叫几何体的正视图；一种是光线从几何体的左面向右面正投影得到投影图，这种投影图叫几何体的侧视图；第三种是光线从几何体的上面向下面正投影得到投影图，这种投影图叫几何体的俯视图.几何体的正视图、侧视图和俯视图称为几何体的三视图.一般地，侧视图在正视图的右边，俯视图在正视图的下边．三视图中，能看见的轮廓线和棱用实线表示，不能看见的轮廓线和棱用虚线表示.1. 长方体的三视图.2. 球的三视图（见下页）3.圆柱的三视图4.圆锥的三视图5.组合体的三视图思考：仔细观察上图的三视图，你能得出同一几何体的三视图在形状、大小方面的关系吗？能归纳三视图的画法吗?小结：1．正视图反映物体的长度和高度，俯视图反映长度和宽度，侧视图反映宽度和高度；2. 正视图和俯视图高度相同，俯视图和正视图长度相同，侧视图和俯视图宽度相同；3. 三视图的画法规则：①正视图、侧视图齐高，正视图、俯视图长对正，俯视图、侧视图宽相等，即“长对正”、“高平齐”、“宽相等”；②正、侧、俯三个视图之间必须互相对齐，不能错位.探究3：简单组合体的三视图问题：下图是个组合体，你能画出它的三视图吗?小结：画简单组合体的三视图，要先观察它的结构，是由哪几个基本几何体生成的，然后画出对应几何体的三视图，最后组合在一起．注意线的虚实.典型例题例1画出下列几何体的三视图．【分析】画三视图之前，应把几何体的结构弄清楚，选择一个合适的主视方向．一般先画主视图，其次画俯视图，最后画左视图．画的时候把轮廓线要画出来，被遮住的轮廓线要画成虚线．物体上每一组成部分的三视图都应符合三条投影规律.【解析】这两个几何体的三视图如下练习：画出下列几何体的三视图．13 / 18回顾与反思：通过师生共同画图，学生独立画图，让学生充分掌握画三视图的画法规则和一般步骤，认识到空间图形与其三视图间的对应关系，进而提高学生的空间想象能力.例2 如图，设所给的方向为物体的正前方，试画出它的三视图（单位：cm）．【分析】该几何体结构较复杂，可先出示其实物模型，引导学生从三个不同角度观察，找出其轮廓线，进而画出其三视图．在画三视图时，可按相应比例来画.练习：如图，E、F分别为正方形的面ADD1A1、BCC1B1的中心，则四边形BFD1E 在该正方体的面上的正投影不可能为回顾与反思：在完成例2较复杂图形的三视图后，给出的上述练习，实质上是三视图的一个应用．只要从主视图、俯视图和左视图三个方面来着手，就不难解决问题了.例3 某物体的三视图如下，试判断该几何体的形状．【分析】三视图是从三个不同的方向看同一物体得到的三个视图．主视图反映物体的主要形状特征，主要体现物体的长和高，不反映物体的宽．而俯视图和主视图共同反映物体的长要相等．左视图和俯视图共同反映物体的宽要相等．据此就不难得出该几何体的形状.【解析】该几何体为一个正四棱锥.练习：根据物体的三视图（右图）试判断该物体的形状.回顾与反思：在已基本掌握空间几何体的三视图画法后，由三视图来想象其对应空间几何体，旨在进一步提高学生空间想象能力.思考：某建筑由相同的若干个房间组成，该楼三视图如右下图所示，试问：（1）该楼有几层；（2）最高一层的房间在什么位置；（3）该楼可以有多少个房间？三、课堂小结1. 平行投影和中心投影的有关概念；2. 三视图的概念以及空间物体的三视图的画法规则；3. 如何由物体的三视图判断物体的形状.四、课后作业P20.习题1.2 A组1，2，3.第2课时教学内容：1.2.3 空间几何体的直观图教学目标1.掌握斜二测画法及其步骤；2.能用斜二测画法画空间几何体的直观图．教学重点、难点教学重点：用斜二测画法画空间几何体的直观图.教学难点：直观图和三视图的互化.教学过程：一、课前准备（预习教材，找出疑惑之处）复习1：中心投影的投影线_________；平行投影的投影线_______.平行投影又分___投影和____投影.复习2：物体在正投影下的三视图是_____、______、_____；画三视图的要点是_____ 、_____ 、______.引入：空间几何体除了用三视图表示外，更多的是用直观图来表示．用来表示空间图形的平面图叫空间图形的直观图．要画空间几何体的直观图，先要学会水平放置的平15 / 18面图形的画法．我们将学习用斜二测画法来画出它们．你知道怎么画吗?二、新课导学 探索新知探究1：水平放置的平面图形的直观图画法问题：一个水平放置的正六边形，你看过去视觉效果是什么样子的？每条边还相等吗？该怎样把这种效果表示出来呢?上面的直观图就是用斜二测画法画出来的. 典型例题例1 用斜二测画法画水平放置的正六边形的直观图. （师生共练，注意取点、变与不变→小结：画法步骤）画法：① 如图（1），在正六边形ABCDEF 中，取AD 所在直线为x 轴，对称轴MN 所在直线为y 轴，两轴相交于点O ．在图（2）中，画相应的x′ 轴与y′ 轴，两轴相交于点O′，使∠X′O′Y′=45°.② 在图（2）中，以O ′为中点，在x′轴上取A′D′=AD ，在y′轴上取M′N′=21MN ．以点N′为中点，画B′C′平行于x′轴，并且等于BC ；再以M′为中点，画E′F′平行于x′轴，并且等于EF .③ 连接A′B′，C′D′，D′E′，F′A′，并擦去辅助线x′轴和y′轴，便获得正六边形ABCDEF 水平放置的直观图A′B′C′D′E′F′（图（3））.17 / 18新知1：斜二测画法的基本步骤：① 建立直角坐标系，在已知水平放置的平面图形中取互相垂直的OX ，OY ，建立直角坐标系；② 画出斜坐标系，在画直观图的纸上（平面上）画出对应的O′X′，O’Y′，使'''X OY∠=45°（或135°），它们确定的平面表示水平平面； ③ 画对应图形，在已知图形平行于X 轴的线段，在直观图中画成平行于X′ 轴，且长度保持不变；在已知图形平行于Y 轴的线段，在直观图中画成平行于Y′ 轴，且长度变为原来的一半；④ 擦去辅助线，图画好后，要擦去X 轴、Y 轴及为画图添加的辅助线（虚线）. 练习： 用斜二测画法画水平放置的正五边形.讨论：把一个圆水平放置，看起来像个什么图形?它的直观图如何画？ 结论：水平放置的圆的直观图是个椭圆，通常用椭圆模板来画. 探究2：空间几何体的直观图画法问题：斜二测画法也能画空间几何体的直观图，和平面图形比较，空间几何体多了一个“高”，你知道画图时该怎么处理吗？例2 用斜二测画法画长4cm 、宽3cm 、高2cm 的长方体ABCD-A’B’C’D’的直观图.画法：①画轴．如上图，画x 轴、y 轴、z 轴，三轴相交于点O ，使∠xOy =45°， ∠xOz =90°．②画底面．以点O 为中点，在x 轴上取线段MN ，使MN =4cm;在y 轴上取线段PQ ，使PQ =23cm .分别过点M 和N 作y 轴的平行线，过点P 和Q 作x 轴的平行线，设它们的交点分别为A ，B ，C ，D ，四边形ABCD 就是长方体的底面ABCD .③画侧棱．过A ，B ，C ，D 各点分别作z 轴的平行线，并在这些平行线上分别取2cm 长的线段AA′，BB′，CC′，DD′.④成图．顺次连接A′，B ′，C′，D′，并加以整理（去掉辅助线，将被遮挡的部分改为虚线），就得到长方体的直观图.（2）思考：如何根据三视图，用斜二测画法画它的直观图？新知2：用斜二测画法画空间几何体的直观图时，通常要建立三条轴：x 轴，y 轴，z 轴；它们相交于点O ，且45xOy ∠=°，90xOz ∠=°；空间几何体的底面作图与水平放置的平面图形作法一样，即图形中平行于x 轴的线段保持长度不变，平行于y 轴的线段长度为原来的一半，但空间几何体的“高”，即平行于z 轴的线段，保持长度不变.例3 如下图，已知几何体的三视图（见下页左图），用斜二测画法画出它的直观图.【分析】由几何体的三视图知道，这个几何体是一个简单组合体．它的下部是一个圆柱，上部是一个圆锥，并且圆锥的底面与圆柱的上底面重合．我们可以先画出下部的圆柱，再画出上部的圆锥.画法：①画轴．如上图（1），画x轴、z轴，使∠xOz=90°.②画圆柱的下底面．在x轴上取A，B两点，使AB的长度等于俯视图中圆的直径，且OA=OB．选择椭圆模板中适当的椭圆过A，B两点，使它为圆柱的下底面.③在Oz上截取点O′，使OO′等于正视图中OO′的长度，过点O′作平行于轴Ox的轴O′x′，类似圆柱下底面的作法作出圆柱的上底面.④画圆锥的顶点．在Oz上截取点P，使PO′等于正视图中相应的高度.⑤成图．连接P A′，PB′，AA′，BB′，整理得到三视图表示的几何体的直观图（图⑵）．强调：用斜二测画法画图，注意正确把握图形尺寸大小的关系.讨论：三视图与直观图有何联系与区别？空间几何体的三视图与直观图有密切联系.三视图从细节上刻画了空间几何体的结构，根据三视图可以得到一个精确的空间几何体，得到广泛应用（零件图纸、建筑图纸）.直观图是对空间几何体的整体刻画，根据直观图的结构想象实物的形象.小结：由简单组合体的三视图画直观图时，先要想象出几何体的形状，它是由哪几个简单几何体怎样构成的；然后由三视图确定这些简单几何体的长度、宽度、高度，再用斜二测画法依次画出来.三、课堂小结1.斜二测画法要点①建坐标系，定水平面；②与坐标轴平行的线段保持平行；③水平线段（x轴）等长，竖直线段（y轴）减半；④若是空间几何体，与z轴平行的线段长度也不变.2.简单组合体直观图的画法；由三视图画直观图.四.课后作业P21、22.习题1.2 A组4，5 、B组1，2，3.。
