詹瑾瑜数字逻辑练习题一、基本逻辑门(1) 与门(2) 或门(3) 非门(4) 异或门(1) A·A(2) A + A(3) A·A' + A·B(4) (A + B)'·(A + B)二、组合逻辑电路A |B | Y0 | 0 | 10 | 1 | 01 | 0 | 01 | 1 | 1(1) Y = A·B + C(2) Y = (A + B)'·C(1) Y = A·B + A·B' + A'·B(2) Y = (A + B)' + (A' + B')三、时序逻辑电路(1) SR触发器(2) D触发器(3) JK触发器当前状态 | 输入X | 下一个状态A | 0 | BA | 1 | CB | 0 | AB | 1 | DC | 0 | AC | 1 | BD | 0 | CD | 1 | D四、数字电路设计1. 设计一个38线译码器,并给出其真值表。
2. 设计一个4位二进制加法器,并说明其工作原理。
3. 设计一个序列检测器,检测序列为“1101”。
五、数字电路分析(1) 电路由两个与门、一个或门和一个非门组成,输入为A、B、C,输出为Y。
(2) 电路由一个42线优先编码器和一个24线译码器组成,输入为I0、I1、I2、I3,输出为Y0、Y1、Y2、Y3。
2. 给出一个数字时钟的原理框图,并简要说明其工作原理。
(1) 同步序列发生器(2) 异步序列发生器六、数字电路应用(1) 计算机处理器(2) 通信系统(3) 家用电器2. 举例说明数字电路在生活中的一个实际应用,并简述其工作原理。
七、数字电路故障诊断1. 列出数字电路常见的故障类型及其原因。
2. 描述如何使用逻辑笔进行数字电路的故障检测。
(1) 一个4位二进制加法器的输出始终为零。
(2) 一个38线译码器的某个输出始终为高电平。

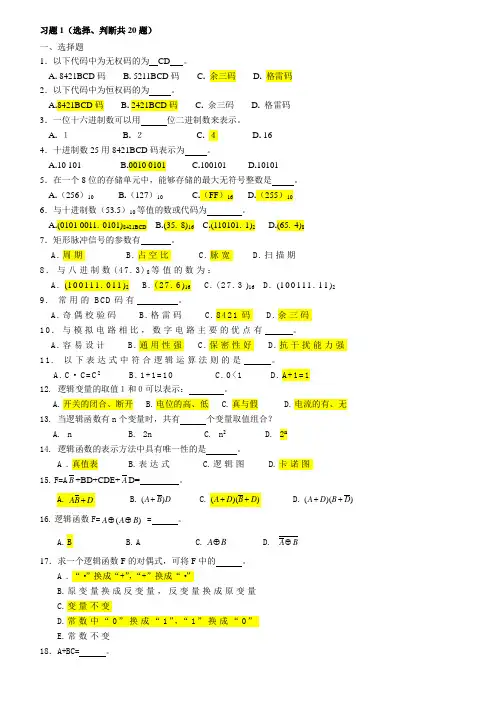

习题1(选择、判断共20题)一、选择题1.以下代码中为无权码的为CD 。
A. 8421BCD码B. 5211BCD码C.余三码D.格雷码2.以下代码中为恒权码的为。
A.8421BCD码B. 2421BCD码C.余三码D.格雷码3.一位十六进制数可以用位二进制数来表示。
A.1B.2C.4D. 164.十进制数25用8421BCD码表示为。
A.10 101B.0010 0101C.100101D.101015.在一个8位的存储单元中,能够存储的最大无符号整数是。
A.(256)10B.(127)10C.(FF)16D.(255)106.与十进制数(53.5)10等值的数或代码为。
A.(0101 0011.0101)8421BCDB.(35.8)16C.(110101.1)2D.(65.4)87.矩形脉冲信号的参数有。
A.周期B.占空比C.脉宽D.扫描期8.与八进制数(47.3)8等值的数为:A. (100111.011)2B.(27.6)16C.(27.3 )16D. (100111.11)29.常用的B C D码有。
A.奇偶校验码B.格雷码C.8421码D.余三码10.与模拟电路相比,数字电路主要的优点有。
A.容易设计B.通用性强C.保密性好D.抗干扰能力强11.以下表达式中符合逻辑运算法则的是。
A.C·C=C2B.1+1=10C.0<1D.A+1=112. 逻辑变量的取值1和0可以表示:。
A.开关的闭合、断开B.电位的高、低C.真与假D.电流的有、无13. 当逻辑函数有n个变量时,共有个变量取值组合?A. nB. 2nC. n2D. 2n14. 逻辑函数的表示方法中具有唯一性的是。
A .真值表 B.表达式 C.逻辑图 D.卡诺图15.F=A B+BD+CDE+A D= 。
DB+(DA+A)DB(+ D.))(16.逻辑函数F=)⊕ = 。
(BA⊕AA.BB.AC.BA⊕A⊕ D.B17.求一个逻辑函数F的对偶式,可将F中的。
1.表示任意两位无符号十进制数至少需要()二进制数。
A.6 B.7 C.8 D.92.余3码10001000对应的2421码为()。
A.01010101 B.10000101 C.10111011 D. 11101011 3.下列四个数中与十进制数(72)10相等的是( ) A.(01101000)2 B.(01001000)2C.(01110010)2D.(01001010)24.某集成电路芯片,查手册知其最大输出低电平UOLmax=0.5V,最大输入低电平UILmax=0.8V,最小输出高电平UOHmin=2.7V,最小输入高电平UIHmin=2.0V,则其高电平噪声容限UNH=( ) A.0.3V B.0.6V C.0.7V D.1.2V5.标准或-与式是由()构成的逻辑表达式。
A.与项相或 B. 最小项相或 C. 最大项相与 D.或项相与6、对于TTL或非门多余输入端的处理,不可以()。
A、接电源B、通过0.5kΩ电阻接地C、接地D、与有用输入端并联7.下列四种类型的逻辑门中,可以用()实现三种基本逻辑运算。
A. 与门B. 或门C. 非门D. 与非门8.以下电路中可以实现线与功能的有()。
A.与非门B.三态输出门C.传输门D.漏极开路门9.要使JK触发器在时钟作用下的次态与现态相反,JK端取值应为()。
A.JK=00 B. JK=01 C. JK=10 D. JK=1110.设计一个四位二进制码的奇偶校验器,需要()个异或门。
A.2 B. 3 C. 4 D. 511.相邻两组编码只有一位不同的编码是( )A.2421BCD码 B.8421BCD码 C.余3码 D.循环码12.下列电路中,不属于时序逻辑电路的是( )A.计数器 B.全加器 C.寄存器 D.RAM13.一个4位移位寄存器,现态为0111,经右移1位后其次态为( )A.0011或1011 B.1101或1110C.1011或1110D.0011或111114.为了将正弦信号转换成与之频率相同的脉冲信号,可采用( ) A.多谐振荡器 B.移位寄存器C.单稳态触发器D.施密特触发器15.一个6位地址码、8位输出的ROM,其存储矩阵的容量为( )bit.A.64×8 B.48 C.256 D.816.某8位DAC,当输入全为1时,输出电压为5.10V,当输入D=(10000000)2时,输出电压为( )A.5.10V B.2.56V C.1.28V D.都不是17.PROM是一种__________可编程逻辑器件。
《数字逻辑电路》试题一一、填空题1.()10=()2=()8=()16。
2.()2=()10。
3.()10=( ) 8421-BCD。
4.A⊕0= 。
5.大体门电路包括、、。
6.A⊙B= 。
7.N各逻辑变量组成某个逻辑函数,那么其完整的真值表应有种不同的组合。
8.数字逻辑电路包括两类,别离是电路和电路。
9.JK触发器的特性方程是。
10.任何时刻,电路的输出,不仅与该时刻电路的输入有关,而且还与电途经去的输入有关的电路,称为电路。
11.F(A,B,C,D)=CD,它包括了个最小项。
12.A(A+B)= 。
13.F=AB+AC,这种形式的逻辑函数表达式称为。
14.F=A·B·A·C这种形式的逻辑函数表达式称为。
15.有18个信息需用二进制代码来表示它们,那么最少需要位二进制。
16.与将JK触发器作成T’(翻转)触发器,应使其J= , K= 。
17.设计一个25进制计数器,最少需要个触发器。
二、选择题1.已知字符T的ASCII码值的十进制数表示为84,若是将最高位设置为奇校验位,那么字符T的ASCⅡ码值设置奇校验位后,它的二进制表示为( )A 01001101B 11001101C 01101011 D2. 以下个数中最大的是()A (.0101) 2B 16C 10 C 83. 在一个逻辑电路中,有两个输入信号X、Y和一个输出信号V。
当且仅当X=一、Y=0时,V=0,那么V的逻辑表达式为()A X+YB X·YC X·YD X+Y4. A·A·B·B·C=( )A ABC C 1D 05. A+BC+AB+A=( )A AB AC 1D 06. F(A,B,C)=ABC+ABC+ABC=( )A ∑m(0,2,4)B ∑m(3,5,7)C ∑m(1,3,5)D ∑m(4,5,7)7. A⊕B=( )A AB+ AB B AB + ABC A BD A B8. 对正逻辑而言,某电路是与门,那么对负逻辑而言是()A 与门B 与非门C 或非门D 或门触发器在同步工作时,假设现态Q n=0,要求抵达次态Q n+1=1,那么应使JK=( )A 00B 01C 1XD X110.图(1)中要求输出F=B,那么A应为( )A 0B 1 A =1 FC B BD B 图(1)三、化简以下函数表达式一、代数化简:Y=(AB+A B+A B)(A+B+D+A B D)二、Y=AB+A B+A B3、卡诺图化简:F=(A,B,C,D)=∑m(0,1,2,3,4,6,8,9,10,11,12,14)四、芯片的应用1.别离用74138和74153实现逻辑函数表达式F=AB+BC+AC2.用1.用与非门设计一个组合电路,用来检测并行输入的四位二进制数B4B3B2B1当其值大于或等于5时,输出F=1,反之F=0。
数字逻辑期末考试题及答案一、选择题(每题2分,共20分)1. 以下哪个是数字逻辑中的基本逻辑门?A. 与门B. 或门C. 非门D. 所有选项都是答案:D2. 一个三输入的与门,当输入全为1时,输出为:A. 0B. 1C. 随机D. 无法确定答案:B3. 一个异或门的真值表中,当输入相同时,输出为:A. 1B. 0C. 随机D. 无法确定答案:B4. 下列哪个不是触发器的类型?A. SR触发器B. JK触发器C. D触发器D. AND触发器答案:D5. 在数字电路中,同步计数器和异步计数器的主要区别在于:A. 计数范围B. 计数速度C. 计数精度D. 计数方式答案:B6. 一个4位二进制计数器,其最大计数值为:A. 15B. 16C. 32D. 64答案:A7. 以下哪个不是数字逻辑设计中常用的简化方法?A. 布尔代数简化B. 卡诺图简化C. 逻辑门替换D. 逻辑表简化答案:C8. 在数字电路中,一个信号的上升沿指的是:A. 信号从0变为1的瞬间B. 信号从1变为0的瞬间C. 信号保持不变D. 信号在变化答案:A9. 一个D触发器的Q输出端在时钟信号上升沿时:A. 保持不变B. 翻转状态C. 跟随D输入端D. 随机变化答案:C10. 以下哪个不是数字逻辑中的状态机?A. Moore机B. Mealy机C. 有限状态机D. 无限状态机答案:D二、填空题(每空2分,共20分)11. 在布尔代数中,逻辑与操作用符号______表示。
答案:∧12. 一个布尔函数F(A,B,C)=A∨B∧C的最小项为______。
答案:(1,1,1)13. 在数字电路设计中,卡诺图是一种用于______的工具。
答案:布尔函数简化14. 一个4位二进制加法器的输出端最多有______位。
答案:515. 一个同步计数器在计数时,所有的触发器都______时钟信号。
答案:接收16. 一个JK触发器在J=K=1时,其状态会发生______。
数字逻辑试题1答案一、填空:(每空1分,共20分)1、(20.57)8=(10.BC)162、(63.25)10=(111111.01)23、(FF)16=(255)104、[X]原=1.1101,真值X=-0.1101,[X]补=1.0011。
5、[X]反=0.1111,[X]补=0.1111。
6、-9/16的补码为1.0111,反码为1.0110。
7、已知葛莱码1000,其二进制码为1111,已知十进制数为92,余三码为110001018、时序逻辑电路的输出不仅取决于当时的输入,还取决于电路的状态。
9、逻辑代数的基本运算有三种,它们是_与_、_或__、_非_。
10、FAB1,其最小项之和形式为_。
FA B AB11、RS触发器的状态方程为_Q n1SRQ n_,约束条件为SR0。
12、已知F1AB、F2ABAB,则两式之间的逻辑关系相等。
13、将触发器的CP时钟端不连接在一起的时序逻辑电路称之为_异_步时序逻辑电路。
二、简答题(20分)1、列出设计同步时序逻辑电路的步骤。
(5分)答:(1)、由实际问题列状态图(2)、状态化简、编码(3)、状态转换真值表、驱动表求驱动方程、输出方程(4)、画逻辑图(5)、检查自起动2、化简FABABCA(BAB)(5分)答:F03、分析以下电路,其中RCO为进位输出。
(5分)答:7进制计数器。
4、下图为PLD电路,在正确的位置添*,设计出FAB函数。
(5分)15分注:答案之一。
三、分析题(30分)1、分析以下电路,说明电路功能。
(10分)解:XY m(3,5,6,7)m(1,2,4,7)2分ABCiXY0000000101010010111010001101101101011111该组合逻辑电路是全加器。
以上8分2、分析以下电路,其中X为控制端,说明电路功能。
(10分)解:FXA B C XABCXABCXABCXABCXABC4分FX(ABC)X(A B C ABC)4分所以:X=0完成判奇功能。
数字逻辑试题1答案一、填空:(每空1分,共20分) 1、(20.57)8 =( 10.BC )16 2、(63.25) 10= ( 111111.01 )2 3、(FF )16= ( 255 )104、[X]原=1.1101,真值X= -0.1101,[X]补 = 1.0011。
5、[X]反=0.1111,[X]补= 0.1111。
6、-9/16的补码为1.0111,反码为1.0110 。
7、已知葛莱码1000,其二进制码为1111, 已知十进制数为92,余三码为1100 01018、时序逻辑电路的输出不仅取决于当时的输入,还取决于电路的状态 。
9、逻辑代数的基本运算有三种,它们是_与_ 、_或__、_非_ 。
10、1⊕⊕=B A F ,其最小项之和形式为_ 。
AB B A F += 11、RS 触发器的状态方程为_n n Q R S Q +=+1_,约束条件为0=SR 。
12、已知B A F ⊕=1、B A B A F +=2,则两式之间的逻辑关系相等。
13、将触发器的CP 时钟端不连接在一起的时序逻辑电路称之为_异_步时序逻辑电路 。
二、简答题(20分)1、列出设计同步时序逻辑电路的步骤。
(5分) 答:(1)、由实际问题列状态图 (2)、状态化简、编码 (3)、状态转换真值表、驱动表求驱动方程、输出方程 (4)、画逻辑图 (5)、检查自起动2、化简)(B A B A ABC B A F +++=(5分) 答:0=F3、分析以下电路,其中RCO 为进位输出。
(5分) 答:7进制计数器。
4、下图为PLD 电路,在正确的位置添 * , 设计出B A F ⊕=函数。
(5分)5分 注:答案之一。
三、分析题(30分)1、分析以下电路,说明电路功能。
(10分)解: ∑∑==)7,4,2,1()7,6,5,3(m Y m X 2分A B Ci X Y 0 0 0 0 0 0110 1 0 0 1 0 1 1 1 0 1 0 0 0 1 1 0 1 1 0 1 1 0 1 0 1 1 1 1 1该组合逻辑电路是全加器。
第一部分:1.在二进制系统中,下列哪种运算符表示逻辑与操作?A) amp;B) |C) ^D) ~解析:正确答案是 A。
在二进制系统中,amp; 表示逻辑与操作,它仅在两个位都为1时返回1。
2.在数字逻辑中,Karnaugh 地图通常用于简化哪种类型的逻辑表达式?A) 与门B) 或门C) 异或门D) 与非门解析:正确答案是B。
Karnaugh 地图通常用于简化或门的逻辑表达式,以减少门电路的复杂性。
3.一个全加器有多少个输入?A) 1B) 2C) 3D) 4解析:正确答案是 C。
一个全加器有三个输入:两个加数位和一个进位位。
4.下列哪种逻辑门可以实现 NOT 操作?A) 与门B) 或门C) 异或门D) 与非门解析:正确答案是 D。
与非门可以实现 NOT 操作,当且仅当输入为0时输出为1,输入为1时输出为0。
5.在数字逻辑中,Mux 是指什么?A) 多路复用器B) 解码器C) 编码器D) 多路分配器解析:正确答案是 A。
Mux 是指多路复用器,它可以选择输入中的一个,并将其发送到输出。
6.在二进制加法中,下列哪个条件表示进位?A) 0 + 0B) 0 + 1C) 1 + 0D) 1 + 1解析:正确答案是 D。
在二进制加法中,当两个位都为1时,会产生进位。
7.在数字逻辑中,一个 JK 触发器有多少个输入?A) 1B) 2C) 3D) 4解析:正确答案是 B。
一个 JK 触发器有两个输入:J 和 K。
8.下列哪种逻辑门具有两个输入,且输出为两个输入的逻辑与?A) 与门B) 或门C) 异或门D) 与非门解析:正确答案是 A。
与门具有两个输入,只有当两个输入都为1时,输出才为1。
9.在数字逻辑中,下列哪种元件可用于存储单个位?A) 寄存器B) 计数器C) 锁存器D) 可编程逻辑门阵列解析:正确答案是 C。
锁存器可用于存储单个位,它可以保持输入信号的状态。
10.一个带有三个输入的逻辑门,每个输入可以是0或1,一共有多少种可能的输入组合?A) 3B) 6C) 8D) 12解析:正确答案是 C。
数字逻辑试题及答案# 数字逻辑试题及答案一、选择题(每题2分,共20分)1. 在数字逻辑中,逻辑“与”操作的特点是:- A. 只要有一个输入为0,输出就为0- B. 所有输入为1时,输出才为1- C. 至少有一个输入为1,输出就为1- D. 所有选项都不正确答案:A2. 下列哪个不是组合逻辑电路的特点?- A. 输出只依赖于当前的输入- B. 输出可以延迟- C. 没有记忆功能- D. 具有固定的输出响应时间答案:B3. 触发器的主要用途是:- A. 存储一位二进制信息- B. 作为逻辑门使用- C. 进行算术运算- D. 以上都不是答案:A4. 以下哪个不是数字逻辑中的布尔代数基本运算?- A. 与(AND)- B. 或(OR)- C. 非(NOT)- D. 加(ADD)答案:D5. 一个4位二进制计数器在计数到15后,下一个状态是:- A. 0- B. 1- C. 16- D. 不确定答案:A...(此处省略其他选择题,以保持总字数约1000字)二、简答题(每题10分,共30分)1. 解释什么是“异或”(XOR)逻辑门,并给出其真值表。
答案:“异或”(XOR)逻辑门是一种二输入逻辑门,其输出仅当输入不相等时为1。
如果两个输入相同,输出为0。
其真值表如下:```A |B | Y--0 | 0 | 00 | 1 | 11 | 0 | 11 | 1 | 02. 什么是同步时序逻辑电路,与异步时序逻辑电路有何不同?答案:同步时序逻辑电路是指电路中的所有触发器都由同一个时钟信号控制,状态转换是同步进行的。
而异步时序逻辑电路中,触发器的状态转换不是由统一的时钟信号控制,可能存在不同的延迟,导致状态转换可能不同步。
3. 描述一个简单的数字逻辑电路设计,实现2位二进制加法器的功能。
答案:一个2位二进制加法器可以由两个全加器和一个进位逻辑构成。
每个全加器接收两个输入位和一个进位输入,产生一个和位和一个进位输出。
数字逻辑试题及答案一、单项选择题(每题2分,共10分)1. 以下哪个是数字逻辑中的逻辑运算?A. 加法B. 减法C. 与运算D. 乘法答案:C2. 在数字逻辑中,一个逻辑门的输出是:A. 0B. 1C. 0或1D. 任意数字答案:C3. 以下哪个是组合逻辑电路的特点?A. 有记忆功能B. 无记忆功能C. 可以进行算术运算D. 可以进行逻辑运算答案:B4. 触发器的主要用途是:A. 逻辑运算B. 存储信息C. 放大信号D. 转换信号答案:B5. 一个4位二进制计数器可以计数到:A. 8B. 16C. 32D. 64答案:B二、多项选择题(每题3分,共15分)1. 下列哪些是数字逻辑中常用的逻辑门?A. 与门B. 或门C. 非门D. 异或门E. 与非门答案:ABCDE2. 在数字逻辑中,以下哪些可以作为信号的表示?A. 电压B. 电流C. 电阻D. 电容E. 电感答案:AB3. 以下哪些是数字电路的基本组成元素?A. 逻辑门B. 电阻C. 电容D. 触发器E. 运算放大器答案:ABD4. 在数字逻辑中,以下哪些是常见的电路类型?A. 组合逻辑电路B. 时序逻辑电路C. 模拟电路D. 混合信号电路E. 微处理器答案:ABD5. 以下哪些是数字电路设计时需要考虑的因素?A. 电路的复杂性B. 电路的功耗C. 电路的可靠性D. 电路的成本E. 电路的尺寸答案:ABCDE三、填空题(每题2分,共10分)1. 在数字逻辑中,一个逻辑门的输出状态取决于其_________。
答案:输入状态2. 一个D触发器的输出在时钟信号的_________沿触发。
答案:上升沿3. 一个4位二进制计数器的计数范围是从_________到_________。
答案:0000到11114. 一个逻辑电路的输出是其输入的_________。
答案:逻辑函数5. 在数字逻辑中,使用_________可以表示一个逻辑函数的真值表。
答案:卡诺图四、简答题(每题5分,共15分)1. 描述一个典型的组合逻辑电路的工作原理。
数字逻辑试题及答案一、选择题(每题2分,共20分)1. 以下哪个是数字逻辑电路中的基本逻辑运算?A. 加法B. 减法C. 乘法D. 与运算2. 一个3输入的与门,当所有输入都为高电平时,输出为:A. 低电平B. 高电平C. 浮空D. 不确定3. 一个D触发器的Q端在时钟信号上升沿触发时,其状态变化为:A. 保持不变B. 从0变到1C. 从1变到0D. 从D输入端状态变化4. 在数字电路中,以下哪个不是布尔代数的基本定理?A. 幂等律B. 交换律C. 反演律D. 分配律5. 一个4位二进制计数器在计数到31后,下一个状态是:A. 00000B. 00001C. 11111D. 不能确定6. 以下哪个不是数字逻辑电路设计中的优化方法?A. 布尔代数简化B. 逻辑门替换C. 增加冗余D. 逻辑划分7. 一个异或门的真值表中,当输入相同,输出为:A. 0B. 1C. 无法确定D. 无输出8. 在数字电路中,同步计数器与异步计数器的主要区别在于:A. 计数范围B. 计数速度C. 电路复杂度D. 计数精度9. 以下哪个不是数字逻辑电路中的存储元件?A. 触发器B. 寄存器C. 计数器D. 逻辑门10. 一个简单的数字逻辑电路设计中,如果需要实现一个2输入的或门,至少需要几个与门?A. 1B. 2C. 3D. 4答案:1. D2. B3. D4. C5. B6. C7. A8. B9. D10. A二、填空题(每空2分,共20分)1. 数字逻辑电路中最基本的逻辑运算包括______、或运算、非运算。
2. 一个2输入的与门,当输入都为高电平时,输出为______。
3. 布尔代数的基本定理包括______、结合律、分配律等。
4. 一个D触发器的Q端在时钟信号上升沿触发时,Q端状态与______相同。
5. 4位二进制计数器的计数范围是从______到1111。
6. 数字逻辑电路设计中的优化方法包括布尔代数简化、逻辑门替换、______等。
2003数字逻辑考题一 填空题 (每空1分,共15分) 1 [19]10=[ 11010 ]Gray (假设字长为5bit )2 若X=+1010,则[X]原=( 00001010 ),[-X]补=( 11110110 ),(假设字长为8bit )3 [26.125]10=[ 1A.2 ]16=[ 00100110.000100100101 ]8421BCD4 65进制的同步计数器至少有( 7 )个计数输出端。
5 用移位寄存器产生11101000序列,至少需要( 3 )个触发器。
6 要使JK 触发器按'*Q Q =工作,则JK 触发器的激励方程应写为(1,1 );如果用D 触发器实现这一转换关系,则D 触发器的激励方程应写为( Q ’)。
7 在最简状态分配中,若状态数为n ,则所需的最小状态变量数应为([log 2n] )。
8 有n 个逻辑变量A ,B ,C ….W ,若这n 个变量中含1的个数为奇数个,则这n 个变量相异或的结果应为( 1 )。
9 一个256x4bit 的ROM 最多能实现( 4 )个( 8 )输入的组合逻辑函数。
10 一个EPROM 有18条地址输入线,其内部存储单元有( 218)个。
11 所示CMOS 电路如图Fig.1,其实现的逻辑函数为F=( A NAND B (AB)' ) (正逻辑)。
二 判断题 (每问2分,共10分) 1 ( T )计数模为2n 的扭环计数器所需的触发器为n 个。
2 ( F )若逻辑方程AB=AC 成立,则B=C 成立。
3 ( F )一个逻辑函数的全部最小项之积恒等于1。
4 ( T )CMOS 与非门的未用输入端应连在高电平上。
5 ( F )Mealy 型时序电路的输出只与当前的外部输入有关。
Fig.1三 (16分)1 化简下列函数(共6分,每题3分) 1) ()()∑=15,13,11,10,9,8,7,3,2,0,,,m D C B A F 2) ()()()∑∑+=14,5,3,013,12,10,8,6,1,,,d m D C B A FF+E D解:(a) (b)2.分析下图所示的同步时序电路(10分)1)写出触发器的输入激励表达式,输出表达式和状态转换表(或状态转换图); 2)说明该电路实现什么功能?解:(a)010*'0*''111111101101J J Q X Q QQ J Q J Q J Q Q Q X Z Q Q ==⊕∴==⋅+⋅=⊕=⊕⊕=⋅(b) X=0时,电路为四进制加法计数器;X=1时,电路为四进制减法计数器。
数字逻辑复习提要一、选择题1.若ABCDEFGH为最小项,则它有逻辑相邻项个数为( )A. 8B. 82C. 28D. 162.如果编码0100表示十进制数4,则此码不可能是( )A. 8421BCD码B. 5211BCD码C. 2421BCD码D. 余3循环码3.构成移位寄存器不能采用的触发器为( )A. R-S型B. J-K型C. 主从型D. 同步型4.555定时器构成的单稳态触发器输出脉宽t w为( )A.1.3RCB.1.1RCC.0.7RCD.RC5.以下PLD中,与、或阵列均可编程的是( )器件。
A. PROMB. PALC. PLAD. GAL6.函数F(A,B,C,D)=∑m(1,3,4,6,8,10),它的卡诺图如右图所示。
函数的最简与或表达式F= 。
A.B.C.D.7.组合电路是指组合而成的电路。
A.触发器B.门电路C.计数器D.寄存器8.电路如右图所示,经CP脉冲作用后,欲使Q n+1=Q,则A,B输入应为。
A.A=0,B=0 B.A=1,B=1 C.A=0,B=1 D.A=1,B=0DBADBADBA++DBADCACBA++DCADBACBA++DBADBADBA++9.一位十进制计数器至少需要 个触发器。
A .3B .4C .5D .1010.n 个触发器构成的扭环计数器中,无效状态有 个。
A .nB .2nC .2n-1D .2n-2n11.GAL 器件的与阵列 ,或阵列 。
A .固定,可编程B .可编程,可编程C .固定,固定D .可编程,固定12.下列器件中是 现场片。
A .触发器B .计数器C .EPROMD .加法器13.IspLSI 器件中,缩写字母GLB 是指 。
A . 全局布线区B .通用逻辑块C .输出布线区D .I/O 单元 14. 在下列逻辑部件中,不属于组合逻辑部件的是 。
A . 译码器B .编码器C .全加器D .寄存器 15. 八路数据选择器,其地址输入端(选择控制段)有 个。
数字逻辑试题1答案一、填空:(每空1分,共20分) 1、()8 =( )16 2、 10= ( )23、(FF )16= ( 255 )104、[X]原=,真值X= ,[X]补 = 。
5、[X]反=,[X]补= 。
6、-9/16的补码为,反码为 。
7、已知葛莱码1000,其二进制码为1111, 已知十进制数为92,余三码为1100 01018、时序逻辑电路的输出不仅取决于当时的输入,还取决于电路的状态 。
9、逻辑代数的基本运算有三种,它们是_与_ 、_或__、_非_ 。
10、1⊕⊕=B A F ,其最小项之和形式为_ 。
AB B A F +=11、RS 触发器的状态方程为_n n Q R S Q +=+1_,约束条件为0=SR 。
12、已知B A F ⊕=1、B A B A F +=2,则两式之间的逻辑关系相等。
13、将触发器的CP 时钟端不连接在一起的时序逻辑电路称之为_异_步时序逻辑电路 。
二、简答题(20分)1、列出设计同步时序逻辑电路的步骤。
(5分) 答:(1)、由实际问题列状态图 (2)、状态化简、编码 (3)、状态转换真值表、驱动表求驱动方程、输出方程 (4)、画逻辑图 (5)、检查自起动2、化简)(B A B A ABC B A F +++=(5分) 答:0=F3、分析以下电路,其中RCO 为进位输出。
(5分) 答:7进制计数器。
4、下图为PLD 电路,在正确的位置添 * , 设计出B A F ⊕=函数。
(5分)5分 注:答案之一。
三、分析题(30分)1、分析以下电路,说明电路功能。
(10分) 解:∑∑==)7,4,2,1()7,6,5,3(m Y m X 2分A B Ci X Y 0 0 0 0 0 0 0 1 0 1 0 1 0 0 1 0 1 1 1 0 1 0 0 0 1 1 0 1 1 0 1 1 0 1 0 1 1 1 1 18分2、分析以下电路,其中X 为控制端,说明电路功能。
数字逻辑考试试题
一、选择题
1. 下列哪个不是二进制数?
A. 101010
B. 110011
C. 201020
D. 111000
2. 用16位二进制表示的最大正整数是多少?
A. 65535
B. 65536
C. 32767
D. 32768
3. 下列哪种逻辑门的输出为真?
A. 与门
B. 或门
C. 非门
D. 与非门
4. 在逻辑电路中,“0”代表什么?
A. 真
B. 假
C. 无效
D. 逻辑错误
5. 一个8位二进制加法器可以处理的最大数是多少?
A. 255
B. 256
C. 127
D. 128
二、填空题
6. 16进制数F转换为二进制数是_________。
7. 在8位二进制码中,一个字节有__________位。
8. 若逻辑电路输出为真,则输入必须为_________。
9. 2的4次幂是_________。
10. 在二进制逻辑中,1与1的与操作结果是_________。
三、简答题
11. 请解释什么是二进制数,并简要说明其在数字逻辑中的应用。
12. 什么是逻辑门?请列举几种常见的逻辑门,并说明其功能。
13. 请解释什么是布尔代数,并说明其在数字逻辑中的重要性。
14. 请用逻辑符号表示以下表达式:
若A为真,则B为真的命题。
15. 请简要说明什么是半加器,并说明其作用和结构。
结束语:以上为数字逻辑考试试题,希望大家认真作答,加深对数字逻辑原理的理解和掌握。
祝大家考试顺利!。
《数字逻辑》题库及答案一、单项选择题1 .八进制数(573.4)的十六进制数是 _______ 。
8A. (17C .4)B. (16B .4)C. (17B .8)D. (17b .5)161616162 .用0,1两个符号对100个信息进行编码,则至少需要 。
A. 8位B. 7位C. 9位D. 6位3 .逻辑函数 F = AB + AB + BDEG + BA. F = BB. F = BC. F = 0 D, F = 1 4 .逻辑函数F (ABC ) = A ®C 的最小项标准式为。
A. F =Z (0,1,3,4,5)B, F = AC + AC5 .已知逻辑函数F =Z (0,1,3,4,5),则F 的最简反函数为A. F = AB + BCB, F = B + AC C. F = B + ACD, F = AB + BiC6 .在下列名组变量取值中,使函数F (ABCD ) = Z(0,1,3,4,6,12)的值为1的是A.1 1 0 1B.1 0 0 1C.0 1 0 1D. 1 1 0 07 .逻辑函数F = ABD + ACD + ABD + CD 的最简或非式是A. A + C + A + D B, A + C + A + D C. AC + ADD, A + C + A + D8.函数J F = Z (022,8,10,11,13,15)的最简与非式为 _________(ABD + BCD = 0(约束条件)A . AB - AD - BD B . BD - ADC . AD - BD、请根据真值表写出其最小项表达式1.C. F = m + m + m +mD. F = Z (0,1,6,7)2.三、用与非门实现L = A㊉ B = AB + AB四、用或非门实现L = A㊉ B = AB + AB五、逻辑电路如图所示,请分析出该电路的最简与或表达式,并画出其真值表。
2023数字逻辑试题及参考答案数字逻辑试题一. 填空题1.在数字系统里,当某一线路作为总线使用,那么接到该总线的所有输出设备(或器件)必须具有 b 结构,否则会产生数据冲突。
a. 集电极开路;b. 三态门;c. 灌电流;d. 拉电流2.TTL集成电路采用的是 b 控制,其功率损耗比较大;而MOS集成电路采用的`是 a 控制,其功率损耗比较小。
a. 电压;b.电流;c. 灌电流;d. 拉电流3. 欲将二进制代码翻译成输出信号选用 b ,欲将输入信号编成二进制代码选用 a ,欲将数字系统中多条传输线上的不同数字信号按需要选择一个送到公共数据线上选用 c ,欲实现两个相同位二进制数和低位进位数的相加运算选用 e 。
a. 编码器;b. 译码器;c. 多路选择器;d. 数值比较器;e. 加法器;f. 触发器;g. 计数器;h. 寄存器4. 卡诺图上变量的取值顺序是采用 b 的形式,以便能够用几何上的相邻关系表示逻辑上的相邻。
a. 二进制码;b. 循环码;c. ASCII码;d. 十进制码5. 根据最小项与最大项的性质,任意两个不同的最小项之积为0 ,任意两个不同的最大项之和为 1 。
a. 不确定; b. 0 ; c.数字逻辑试题二. 选择题1.分别写出(或画出)JK、D、T和T四个触发器的特征方程、真值表和状态转换图。
2.请分别完成下面逻辑函数的化简。
1). F(ABC)(DE)__(ABCDE) 答:原式[(ABC)(DE)]__(ABCDE)((ABC)DE))__((ABC)DE)DE(ABC)(ABC)DEDE((ABC)(ABC))2). F(ABC)(AC)(AB)(ABDEH) 答:原式的对偶式为:FABCACABABD(EH)A(BCCBBD(EH))A[CBBBD(EH)]=A原式(F)(A)A3.请分别说明A/D与D/A转换器的作用,说明它们的主要技术指标,并进一步说明在什么情况下必须在A/D转换器前加采样保持电路。
数字逻辑考试题(一)一、填空(每空1分,共17分)1. (1011.11)B =( ) D =( )H2. (16)D =( )8421BCD 码。
3. 三态门的输出有 输出高电平 、输出低电平 、 输出高阻态 三种状态。
4. 试举出CMOS 三个电路的优点 、 、 。
5. )(CD B B A Y +=则其对偶式Y ’为 。
6. ABC C B A C AB C B A Y ++=),,( 的最简式为Y= 。
7. 由n 位寄存器组成的扭环型移位寄存器可以构成 进制计数器。
8. 半导体存储器对存储单元的寻址一般有 和矩阵译码两种方式。
9. 一片8K ×8位的ROM 存储器有 个字,字长为 位。
10. 四位环型计数器初始状态是1000,经过5个时钟后状态为 。
11. 在RS 、JK 、T 和D 触发器中, 触发器的逻辑功能最多。
12. 设一个包围圈所包围的方格数目为S ,消去的变量数目为N ,那么S 与N 的关系式应是 。
13. 在卡诺图化简逻辑函数时,圈1求得 的最简与或式,圈0求得 的最简与或式。
二、选择(5分) 1. DE BC A Y +=的反函数为Y =( )。
A. E D C B A Y +++⋅= B. E D C B A Y +++⋅=C. )(E D C B A Y +++⋅=D. )(E D C B A Y +++⋅=2. 下列哪个元件是CMOS 器件( )。
A. 74S00B. 74LS00C. 74HC00D. 74H003. 十进制数25用8421BCD 码表示为( )。
A. 10101B. 0010 0101C. 100101D. 101014. 若用1表示高电平,0表示低电平,则是( )。
A. 正逻辑B. 负逻辑C. 正、负逻辑D. 任意逻辑5. 下逻辑图的逻辑表达式为( )。
A. AC BC AB Y =B. BC AC AB Y ++=C. BC AC AB Y ++=D. BC AC AB Y =6. 三态门的逻辑值正确是指它有( )。
本科试卷(十)
一、选择题(每小题2分,共30分)
1.下面逻辑式中,正确的是________。
A . B. C. D. 2.逻辑函数F=A (A
B )的值是________。
A .
B B. A
C .A B D. 3.与最小项表达式F(A,B,C)=m 0+m 2+m 5+m 7等价的逻辑函数为________。
A. F=A ⊙C
B.
C.
D.F=∑(0,5) 4.
、
、
、
、
是五个开关,设它们闭合时为逻辑1,断开时为逻辑0,电灯
F=1时表示灯亮,F=0时表示灯灭。
若在五个不同的地方控制同一个电灯的灭亮,逻辑函数F 的表达式是_______。
A . B.
C.
D. ⊙⊙⊙⊙
5.用低电平为输出有效的译码器实现组合逻辑电路时,还需要_______。
A .与非门 B.或非门 C.与门 D.或门
6.逻辑函数,当变量的取值为______时,不出现冒险现象。
A .B=C=1
B .B=C=0
C .A=1 ,C=0
D .A=0,B=0 7.集成计数器的模值是固定的,但可以用_______来改变它们的模值。
A.复0和复9
B.置数法和复位法
C.改变初值法
D. 控制CP 脉冲 8.同步时序电路和异步时序电路比较,其差异在于后者_____。
A .没有触发器
B .没有统一的时钟脉冲控制
C .没有稳定状态
D .输出只与内部状态有关
9.有S1,S2两个状态,在相同输入条件下_____,可确定S1和S2不等价。
A .输出相同
B .输出不同
C .状态相同
D .状态不同 10.一个T 触发器,在T=1时,加上时钟脉冲,则触发器_____。
A .保持原态
B .置0
C .置1
D .翻转 11.下面说法错误的是_______。
A .一个RAM 有三组信号线,地址线,数据线,读/写命令线。
B .RAM 中地址线是双向的,它传送地址码,以便按地址码访问存储单元。
C .RAM 中数据线是双向的。
D .RAM 中读写命令线是单向的,它是控制线。
A B A B ⊕= 1A A +=0A A ∙=1A A +=⊕⊕⊕A B C B A BC A F +=C A C A F +=1
a 2
a 3
a 4
a 5
a 12345
a a a a a 12345
a a a a a ++++12345
a a a a a ⊕⊕⊕⊕1a 2a 3a 4a 5a
F A C AB BC =++
12.64K ×16位芯片,其地址线有_____条,数据线有_____条。
A .64,16
B .16,64
C .16,4
D .16,16 13.下面______不属于PLD 中可编程连接采用的处理技术。
A .熔丝技术
B .反熔丝技术
C .EPROM 技术
D .SRAM 技术 14.使用_______构成时序电路时需外加触发器。
A.FPLA
B.GAL
C.ispLSI1032
D.FPGA 15.ASM 流程图是设计_____ 的一种重要工具。
A.控制器
B.运算器
C.计数器
D.存储器
二、填空题(每小题2分,共18分)
1. 异或运算的布尔代数和VHDL 表示分别为_______________和_______________。
2. 布尔代数的基本规则有代入规则,反演规则和________________规则。
3. 奇偶教验器的基本原理是:偶数个1,它的和数总是______________;奇数个1,它的
和数总是______________。
4. 八路数据选择器电路如图2-1所示,该电路实现的逻辑函数表达式是_______________。
5. JK 触发器的次态方程是Q n+1 =________。
6. 某移位寄存器的时钟脉冲频率为100KHz ,欲将存放在该寄存器中的数左移16位,完成该操作需要________μS 。
7. RAM 和ROM 有三组信号线,它们是地址线,__________,数据线。
8. 一个6变量的与阵列, 列线是________条,一个与门的输入线是________条,最多有________个编程点。
9. 微程序控制器是将所有的操作控制信号编码成一条条微指令,存放在一个___________中,系统工作时一条接一条读出,产生各种操作控制信号以控制执行部件。
三、组合逻辑设计(12分)
用与非门设计一个组合电路,逻辑功能如下:当三个裁判(含一个裁判长)一致均同意,或一个裁判和裁判长同意时,输出成绩有效.否则,成绩无效。
要求:
2
E
PROM
(1)列真值表。
(2)输出函数表达式。
(3)输出函数最简式。
(4)用与非门实现。
四、时序逻辑分析(14)
电路如图1所示:
(1)写出激励方程、状态方程、输出方程。
(2)列出状态转移表,画出状态转移图。
(3)判断电路类型,描述电路功能。
五、VHDL 语言设计(12)
用VHDL 设计3线-8线译码器。
六、小型控制器设计(14分)
有一个数字比较系统,它能连续对两个八位二进制数据进行比较,操作过程如下: 先将两个数存入寄存器A 和寄存器B ,然后进行比较,最后将大数移入寄存器B 中。
其方框图如图2所示。
其中Y 为输入信号,LDA 和LDB 为打入控制信号,COMP 是三态门使能控制信号,A>B 是比较器输出信号。
假设状态发生变化在T 1节拍时间,打入寄存器操作发生在T 2节拍时间,状态周期T= T 1+ T 2。
(1)画出ASM 流程图。
(2)列出状态转移真值表
(3)设计多路选择器型控制器电路。
图1
关闭。
