安川变频器L1000A

安川L1000A变频器调试说明(配异步电机)一、变频器操作器说明：1、变频器操作器上共有8个按键：1）ESC键:返回上一画面；将设定参数编号时需要变更的位向左移；如果长按不放，可以从任何画面返回到速度指令画面。

2）RESET键:设定参数的数值等时，将需要变更的位向右移；检出故障时变为故障复位键。

3）RUN键:使变频器运行。

4）向上键:切换画面；变更(增大)参数编号和设定值。

5）向下键:切换画面；变更(减小)参数编号和设定值。

6）STOP键:使运行停止。

7）ENTER键:确定各种模式、参数、设定值时按该键；要进入下一画面时使用。

8）LO/RE选择键:对用操作器运行(LOCAL)和用外部指令运行(REMOTE)进行切换时按该键。

2、变频器参数的设定方法：变频器上电后按下向上键或向下键，可在驱动模式(电机的运行/运行状态的监视)和程序模式(参数的设定)之间转换：注：详细操作请参照L1000A变频器《快速使用指南》二、异步电机参数自学习；为了变频器具有良好的调速性能，必须对电动机的参数进行自学习，一般只需要停止型自学习即可，有条件可实施旋转型自学习，下面以停止型自学进行说明：1、断开控制柜电源，将运行接触器CZC的线圈一端，即串行通讯控制器的输出控制端COM1和Y02短接，使CZC吸合，2、控制柜上电，将控制柜检修开关打到检修状态，按照下面参数一览表输入变频器参数；3、确认电机接线无误，编码器按要求安装好，接线无误；3、将变频器的基极封锁设置为无效（H1-03=F），将变频器HC端子和H1、H2端子短接；4、在变频器操作面板初始画面时按下向上键或向下键，直至画面显示，其中共有9个参数需要设置： 1）T1-01 自学习模式选择（设置为1停止型自学习1）；2）T1-02 电机输出功率；3）T1-03 电机的额定电压；4）T1-04 电机的额定电流；5）T1-05 电机的额定频率；6）T1-06 电机的极数；7）T1-07 电机的额定转速；8）T1-08 编码器脉冲数；9）T1-09 电机空载电流；不能小于电机额定电流的25%；输入完以上参数后按向上键，操作面板画面显示，再按操作面板上的RUN画面显示自学习开直至画面显示，自学习结束；自学习过程中故障时，故四、快车调整微机井道数据自学习完毕后投入快车运行时，梯速≤1M/S时使用单层运行速度（中速），梯速≥1.5M/S时使用单层运行速度（中速）和多层运行速度（高速）。

安川L1000A变频器慢车调试（康力电梯）

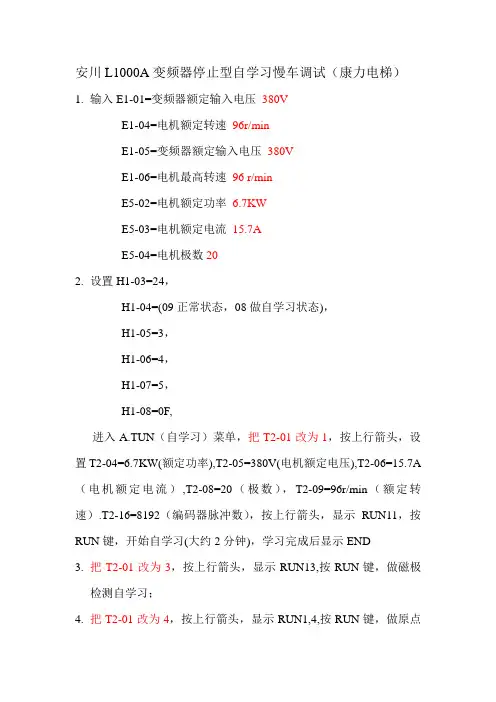

安川L1000A变频器停止型自学习慢车调试（康力电梯）1.输入E1-01=变频器额定输入电压380V
E1-04=电机额定转速96r/min
E1-05=变频器额定输入电压380V
E1-06=电机最高转速96 r/min
E5-02=电机额定功率6.7KW
E5-03=电机额定电流15.7A
E5-04=电机极数20
2.设置H1-03=24，
H1-04=(09正常状态，08做自学习状态)，
H1-05=3，
H1-06=4，
H1-07=5，
H1-08=0F,
进入A.TUN（自学习）菜单，把T2-01改为1，按上行箭头，设置T2-04=6.7KW(额定功率),T2-05=380V(电机额定电压),T2-06=15.7A （电机额定电流）,T2-08=20（极数），T2-09=96r/min （额定转速）.T2-16=8192（编码器脉冲数），按上行箭头，显示RUN11，按RUN键，开始自学习(大约2分钟)，学习完成后显示END
3.把T2-01改为3，按上行箭头，显示RUN13,按RUN键，做磁极
检测自学习；
4.把T2-01改为4，按上行箭头，显示RUN1,4,按RUN键，做原点
自学习；
5.成功后，检修开动电梯，使电机运行4-5圈，检查E5-11 PG原
点是否有参数值。

若出现DV3、DEV等故障，换相序，检查F1-05=0/1，如有必要，重新做T2-01=3和T2-01=4步骤。

注：L1000A变频器，E5-11原点位置，需电梯自学习成功后，电机运转4-5圈，才能出现原点值，和L7B不同，L7B自学习学完就会出现E5-11原点值。

安川L1000A变频器停止型自学习慢车调试（康力电梯）1.输入E1-01=变频器额定输入电压380V
E1-04=电机额定转速96r/min
E1-05=变频器额定输入电压380V
E1-06=电机最高转速96 r/min
E5-02=电机额定功率6.7KW
E5-03=电机额定电流15.7A
E5-04=电机极数20
2.设置H1-03=24，
H1-04=(09正常状态，08做自学习状态)，
H1-05=3，
H1-06=4，
H1-07=5，
H1-08=0F,
进入A.TUN（自学习）菜单，把T2-01改为1，按上行箭头，设置T2-04=6.7KW(额定功率),T2-05=380V(电机额定电压),T2-06=15.7A （电机额定电流）,T2-08=20（极数），T2-09=96r/min（额定转速）.T2-16=8192（编码器脉冲数），按上行箭头，显示RUN11，按RUN键，开始自学习(大约2分钟)，学习完成后显示END
3.把T2-01改为3，按上行箭头，显示RUN13,按RUN键，做磁极
检测自学习；
4.把T2-01改为4，按上行箭头，显示RUN1,4,按RUN键，做原点
自学习；
5.成功后，检修开动电梯，使电机运行4-5圈，检查E5-11 PG原
点是否有参数值。

若出现DV3、DEV等故障，换相序，检查F1-05=0/1，如有必要，重新做T2-01=3和T2-01=4步骤。

注：L1000A变频器，E5-11原点位置，需电梯自学习成功后，电机运转4-5圈，才能出现原点值，和L7B不同，L7B自学习学完就会出现E5-11原点值。

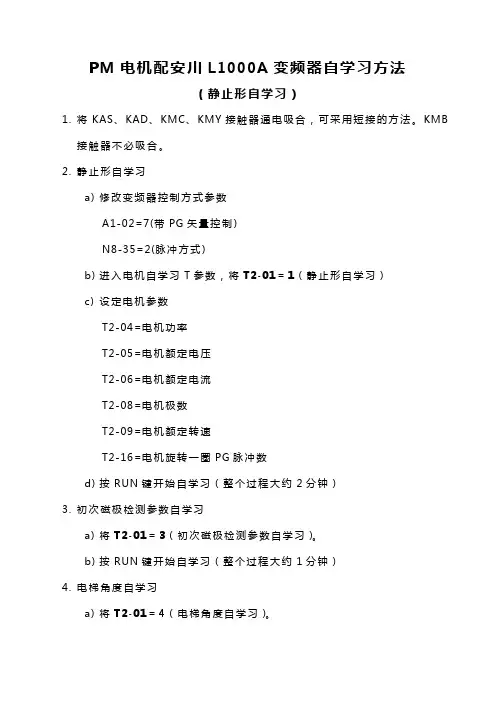

PM电机配安川L1000A变频器自学习方法
（静止形自学习）
1.将KAS、KAD、KMC、KMY接触器通电吸合，可采用短接的方法。

KMB
接触器不必吸合。

2.静止形自学习
a)修改变频器控制方式参数
A1-02=7(带PG矢量控制)
N8-35=2(脉冲方式)
b)进入电机自学习T参数，将T2-01＝1（静止形自学习）
c)设定电机参数
T2-04=电机功率
T2-05=电机额定电压
T2-06=电机额定电流
T2-08=电机极数
T2-09=电机额定转速
T2-16=电机旋转一圈PG脉冲数
d)按RUN键开始自学习（整个过程大约2分钟）
3.初次磁极检测参数自学习
a)将T2-01＝3（初次磁极检测参数自学习）。

b)按RUN键开始自学习（整个过程大约1分钟）
4.电梯角度自学习
a)将T2-01＝4（电梯角度自学习）。

b)按RUN键开始自学习（整个过程大约2分钟）
5.试运转电机。

将电机以10%，20%,50%,100%的速度运行，观察运行是否有异常振动或都响声。

（第一次运行须保证主机旋转五圈以上）
6.监视磁极位置检出值
断电（操作器显示消失），上电运行，观察是否能顺利启动。

观察U6-13是否有值，若无值则须重复以上自学习步骤。

7.观察运行方向
观察电机的运转方向，是否与实际的运转方向一致，如相反，则将电机和变频器间的接线V、W进行互换；将F1-05变更（从0变到1或从1变到0）；将E5-11的值取反。

将主板上的A+与B+，A-与B-进行互换。

8.拆线
将所有短接线拆除，恢复原来的状态。

PM电机配安川L1000A变频器自学习方法
（静止形自学习）
1.将KAS、KAD、KMC、KMY接触器通电吸合，可采用短接的方法。

KMB
接触器不必吸合。

2.静止形自学习
a)修改变频器控制方式参数
A1-02=7(带PG矢量控制)
N8-35=2(脉冲方式)
b)进入电机自学习T参数，将T2-01＝1（静止形自学习）
c)设定电机参数
T2-04=电机功率
T2-05=电机额定电压
T2-06=电机额定电流
T2-08=电机极数
T2-09=电机额定转速
T2-16=电机旋转一圈PG脉冲数
d)按RUN键开始自学习（整个过程大约2分钟）
3.初次磁极检测参数自学习
a)将T2-01＝3（初次磁极检测参数自学习）。

b)按RUN键开始自学习（整个过程大约1分钟）
4.电梯角度自学习
a)将T2-01＝4（电梯角度自学习）。

b)按RUN键开始自学习（整个过程大约2分钟）
5.试运转电机。

将电机以10%，20%,50%,100%的速度运行，观察运行是否有异常振动或都响声。

（第一次运行须保证主机旋转五圈以上）
6.监视磁极位置检出值
断电（操作器显示消失），上电运行，观察是否能顺利启动。

观察U6-13是否有值，若无值则须重复以上自学习步骤。

7.观察运行方向
观察电机的运转方向，是否与实际的运转方向一致，如相反，则将电机和变频器间的接线V、W进行互换；将F1-05变更（从0变到1或从1变到0）；将E5-11的值取反。

将主板上的A+与B+，A-与B-进行互换。

8.拆线
将所有短接线拆除，恢复原来的状态。

安川变频器L1000A故障诊断及对策boL 制动晶体管过载故障，变频器内部的制动晶体管过载bUS 选购卡通信故障，检出通信故障，将运行指令或频率指令选择为“通过通信卡设定”时检出。

CE MEMOBUS 通信故障，在收1 次控制数据后，H5-09 （CE 检出时间）设定时间以上无法正常接收CF 控制故障，在减速停止中，持续3 秒钟以上达到转矩极限（无PG 矢量控制模式）CPF00 CPF01 控制回路故障CPF02 A/D 转换器不良，A/D 转换器及外围回路不良CPF03 控制电路板连接不当，控制电路板与变频器单元的连接不当CPF06 EEPROM 存储数据不良，EEPROM 中存储的数据有故障CPF07 CPF08 端子电路板连接不当CPF11 ～ CPF14 CPF16 ～ CPF12 控制回路不良CPF22 混合IC 不良CPF23 控制电路板连接不当，控制电路板与变频器单元的连接不当CPF24 变频器信号异常，输入了本变频器中不存在的装置信号（起动电源时检查）CPF26 ～ CPF34 控制回路故障，控制回路故障dEv 速度偏差过大（带PG 控制模式），脉冲输入的速度检出值和速度指令的偏差超过F1-10 （速度偏差过大（DEV）检出值）的状态持续时间超过了F1-11 （速度偏差过大（DEV）检出时间）dv1 Z 相脉冲丢失检出，电机转动一圈时，一次也未检出Z 相脉冲。

dv2 Z 相噪音故障检出，电机转动一圈时，2 次以上检出了Z 相脉冲dv3 反转检出，转矩指令为正（负）方向时，连续检出加速度为负（正）方向，且连续检出速度指令与机速度的差超过30% 的状态的次数为F1-18 （dv3 检出选择）中设定的检出次数。

dv4 防止反转检出，电机朝着与速度指令相反的方向旋转了F1-19 （dv4 检出选择）设定的检出脉冲。

（注）在从负载侧朝与速度指令相反的方向旋转的用途中，该故障检出功能无效。

F1-19 = 0 时，不检出dv4。

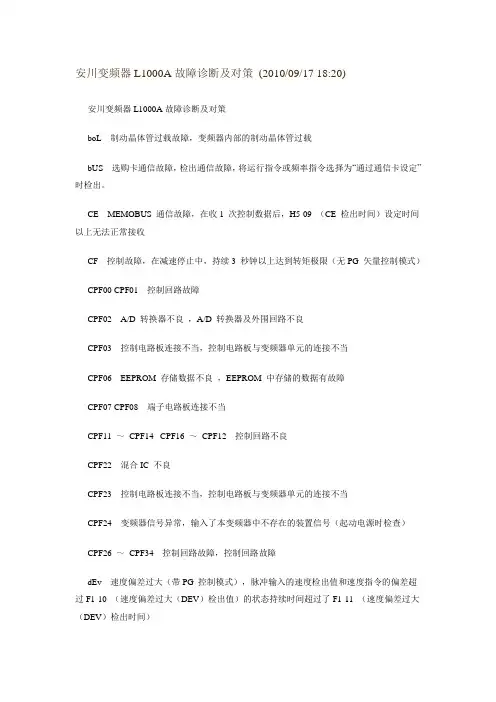

安川变频器L1000A故障诊断及对策(2010/09/17 18:20)安川变频器L1000A故障诊断及对策boL 制动晶体管过载故障，变频器内部的制动晶体管过载bUS 选购卡通信故障，检出通信故障，将运行指令或频率指令选择为“通过通信卡设定”时检出。

CE MEMOBUS 通信故障，在收1 次控制数据后，H5-09 （CE 检出时间）设定时间以上无法正常接收CF 控制故障，在减速停止中，持续3 秒钟以上达到转矩极限（无PG 矢量控制模式）CPF00 CPF01 控制回路故障CPF02 A/D 转换器不良，A/D 转换器及外围回路不良CPF03 控制电路板连接不当，控制电路板与变频器单元的连接不当CPF06 EEPROM 存储数据不良，EEPROM 中存储的数据有故障CPF07 CPF08 端子电路板连接不当CPF11 ～CPF14 CPF16 ～CPF12 控制回路不良CPF22 混合IC 不良CPF23 控制电路板连接不当，控制电路板与变频器单元的连接不当CPF24 变频器信号异常，输入了本变频器中不存在的装置信号（起动电源时检查）CPF26 ～CPF34 控制回路故障，控制回路故障dEv 速度偏差过大（带PG 控制模式），脉冲输入的速度检出值和速度指令的偏差超过F1-10 （速度偏差过大（DEV）检出值）的状态持续时间超过了F1-11 （速度偏差过大（DEV）检出时间）dv1 Z 相脉冲丢失检出，电机转动一圈时，一次也未检出Z 相脉冲。

dv2 Z 相噪音故障检出，电机转动一圈时，2 次以上检出了Z 相脉冲dv3 反转检出，转矩指令为正（负）方向时，连续检出加速度为负（正）方向，且连续检出速度指令与机速度的差超过30% 的状态的次数为F1-18 （dv3 检出选择）中设定的检出次数。

dv4 防止反转检出，电机朝着与速度指令相反的方向旋转了F1-19 （dv4 检出选择）设定的检出脉冲。

（注）在从负载侧朝与速度指令相反的方向旋转的用途中，该故障检出功能无效。

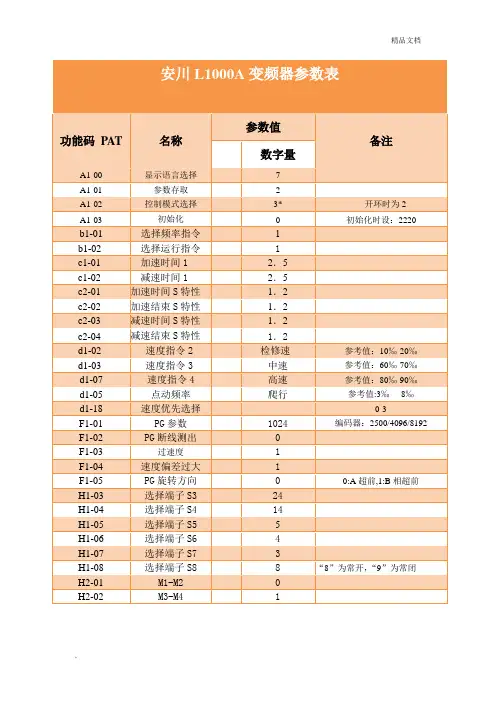

同步系统安川L1000A变频器参数表变频器参数设置步骤：（配多摩川8192编码器）1.首先设置“控制模式”参数A1-02=72.然后用“初始化”参数A1-03=2220,将变频器参数初始化（一般工厂初次调试用）3.按下表设置变频器参数（走模拟量速），设置o1-03=2，o1-04=1显示转数。

n8-35=2,s6-10=0。

4.启动力矩补偿的调整方法如下：4.1参数H3-02=144.2调整参数S3-27、S3-28调整到上、下行时都无溜车为止。

4.2.1空载时往对重倒溜，S3-27以5%为单位往负的方向增大即：S3-27=-50%、-55%、-60%、-65%；在主机侧观察钢丝绳倒溜的距离是否越来越小；若发现倒溜越来越大，S3-27往正方向调整，直到调整到不倒溜为止（5%的单位只是经验值，调试员可根据实际情况进行调整）。

4.2.2慢满载时往轿厢倒溜，S3-28以5%为单位往正的方向增大即：S3-28=+50%、+55%、+60%、+65%；在主机侧观察钢丝绳倒溜的距离是否越来越小；若发现倒溜越来越大，S3-25往负方向调整，直到调整到不倒溜为止（5%的单位只是经验值，调试员可根据实际情况进行调整）5.电机的旋转方向的选择：。

5.1请选择电梯轿厢上升时电机的旋转方向为正转。

5.2启动转矩补偿为相对正转时模拟量输入0V-+10V的+方向固定补偿。

并且电梯上升方向需要+转矩补偿。

所以，必须保证正转时电梯为上升的电机旋转方向。

5.3轿厢上升时，电机的旋转方向从负载侧看为顺时针的（CW）的变更步骤如下：a变更电机和变频器的接线，U、V、W的接线变更为U、W、V的接线。

b变频器PG旋转方向设定（F1-05），从1变更为0。

c变频器PG的原点脉冲补正量（E5-11），将变更前的设定值乘以-1后重新设定。

d变频器至控制器的脉冲输出调整：a+、a-、b+、b-更改为b+、b-、a+、a-。

6.STB主板特殊功能FU10设为OFF。

安川变频器L1000A故障诊断及对策boL 制动晶体管过载故障，变频器内部的制动晶体管过载bUS 选购卡通信故障，检出通信故障，将运行指令或频率指令选择为“通过通信卡设定”时检出。

CE MEMOBUS 通信故障，在收1 次控制数据后，H5-09 （CE 检出时间）设定时间以上无法正常接收CF 控制故障，在减速停止中，持续3 秒钟以上达到转矩极限（无PG 矢量控制模式）CPF00 CPF01 控制回路故障CPF02 A/D 转换器不良，A/D 转换器及外围回路不良CPF03 控制电路板连接不当，控制电路板与变频器单元的连接不当CPF06 EEPROM 存储数据不良，EEPROM 中存储的数据有故障CPF07 CPF08 端子电路板连接不当CPF11 ～ CPF14 CPF16 ～ CPF12 控制回路不良CPF22 混合IC 不良CPF23 控制电路板连接不当，控制电路板与变频器单元的连接不当CPF24 变频器信号异常，输入了本变频器中不存在的装置信号（起动电源时检查）CPF26 ～ CPF34 控制回路故障，控制回路故障dEv 速度偏差过大（带PG 控制模式），脉冲输入的速度检出值和速度指令的偏差超过F1-10 （速度偏差过大（DEV）检出值）的状态持续时间超过了F1-11 （速度偏差过大（DEV）检出时间）dv1 Z 相脉冲丢失检出，电机转动一圈时，一次也未检出Z 相脉冲。

dv2 Z 相噪音故障检出，电机转动一圈时，2 次以上检出了Z 相脉冲dv3 反转检出，转矩指令为正（负）方向时，连续检出加速度为负（正）方向，且连续检出速度指令与机速度的差超过30% 的状态的次数为F1-18 （dv3 检出选择）中设定的检出次数。

dv4 防止反转检出，电机朝着与速度指令相反的方向旋转了F1-19 （dv4 检出选择）设定的检出脉冲。

（注）在从负载侧朝与速度指令相反的方向旋转的用途中，该故障检出功能无效。

F1-19 = 0 时，不检出dv4。

安川L1000A变频器调试说明(配异步电机)(总6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--安川L1000A变频器调试说明(配异步电机)一、变频器操作器说明：1、变频器操作器上共有8个按键：1）ESC键:返回上一画面；将设定参数编号时需要变更的位向左移；如果长按不放，可以从任何画面返回到速度指令画面。
