厂区布置

关于厂区平面布置要求的说法
厂区平面布置是工厂设计的重要组成部分，它直接影响到生产效率、安全和环境保护。

以下是关于厂区平面布置的一些基本要求：
功能性 ：厂区的布局应满足生产流程的需要，确保原材料、半成品和成品的运输路径最短、最直接。

同时，各个部门 如生产、仓储、办公等）的位置应便于协作和沟通。

安全性 ：厂区的布局应考虑到安全因素，例如，易燃易爆物品应远离火源，有害物质应妥善存放并设有防护设施。

此外，厂区的道路设计应考虑应急情况下的车辆和人员疏散。

环保性 ：厂区的布局应尽量减少对环境的影响。

例如，产生大量噪音和粉尘的设备应远离居民区，废水处理设施应设在下风向。

灵活性和可扩展性 ：随着生产规模的变化和技术的进步，厂区可能需要进行改造或扩建。

因此，厂区的布局应具有一定的灵活性和可扩展性。

经济性 ：在满足上述要求的同时，厂区的布局还应考虑到经济效益。

例如，通过合理的物流设计，可以降低运输成本；通过合理的建筑布局，可以充分利用自然光和通风，降低能源消耗。

以上只是一些基本的要求，具体的厂区平面布置还需要根据工厂的特性和具体情况进行详细的设计和规划。

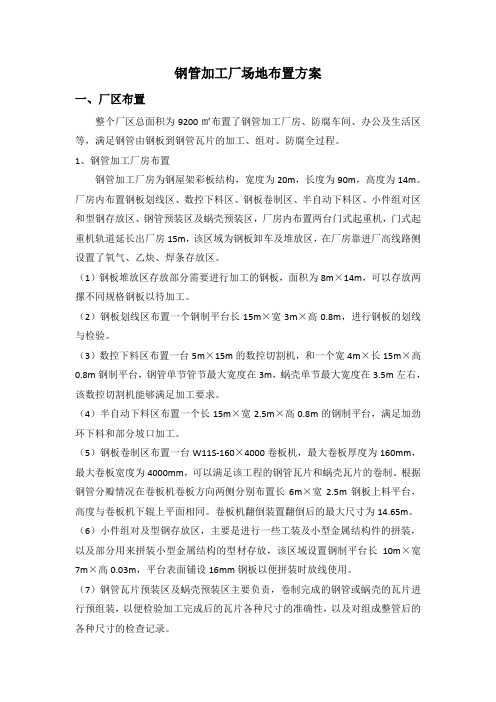

钢管加工厂场地布置方案一、厂区布置整个厂区总面积为9200㎡布置了钢管加工厂房、防腐车间、办公及生活区等，满足钢管由钢板到钢管瓦片的加工、组对、防腐全过程。

1、钢管加工厂房布置钢管加工厂房为钢屋架彩板结构，宽度为20m，长度为90m，高度为14m。

厂房内布置钢板划线区、数控下料区、钢板卷制区、半自动下料区、小件组对区和型钢存放区、钢管预装区及蜗壳预装区，厂房内布置两台门式起重机，门式起重机轨道延长出厂房15m，该区域为钢板卸车及堆放区，在厂房靠进厂高线路侧设置了氧气、乙炔、焊条存放区。

（1）钢板堆放区存放部分需要进行加工的钢板，面积为8m×14m，可以存放两摞不同规格钢板以待加工。

（2）钢板划线区布置一个钢制平台长15m×宽3m×高0.8m，进行钢板的划线与检验。

（3）数控下料区布置一台5m×15m的数控切割机，和一个宽4m×长15m×高0.8m钢制平台，钢管单节管节最大宽度在3m，蜗壳单节最大宽度在3.5m左右，该数控切割机能够满足加工要求。

（4）半自动下料区布置一个长15m×宽2.5m×高0.8m的钢制平台，满足加劲环下料和部分坡口加工。

（5）钢板卷制区布置一台W11S-160×4000卷板机，最大卷板厚度为160mm，最大卷板宽度为4000mm，可以满足该工程的钢管瓦片和蜗壳瓦片的卷制。

根据钢管分瓣情况在卷板机卷板方向两侧分别布置长6m×宽2.5m钢板上料平台，高度与卷板机下辊上平面相同。

卷板机翻倒装置翻倒后的最大尺寸为14.65m。

（6）小件组对及型钢存放区，主要是进行一些工装及小型金属结构件的拼装，以及部分用来拼装小型金属结构的型材存放，该区域设置钢制平台长10m×宽7m×高0.03m，平台表面铺设16mm钢板以便拼装时放线使用。

（7）钢管瓦片预装区及蜗壳预装区主要负责，卷制完成的钢管或蜗壳的瓦片进行预组装，以便检验加工完成后的瓦片各种尺寸的准确性，以及对组成整管后的各种尺寸的检查记录。

厂区布置的方法
厂区布置的方法主要包括以下几种：
1.工艺原则。

全厂的工艺流程要顺畅，从上工序转到下工序，运输距离要短直，尽可能避免迂回和往返运输。

厂区布置还要有利于安全生产，有利于职工的身心健康，有足够的消防安全设施，各生产部门的布置要符合环保要求，还要有三废处理措施等等。

2.经济原则。

生产过程是一个有机整体，只有在各部门的配合下才能顺利进行，其中，基本生产过程（产品加工过程）是主体，与它有密切联系的生产部门要尽可能与它靠拢，如辅助生产车间和服务部门应该围绕基本生产车间安排。

在满足工艺要求前提下，寻求最小运输量的布置方案，还要求能充分利用土地面积。

3.安全和环保原则。

厂区布置还要有利于安全生产，有利于职工的身心健康，有足够的消防安全设施，各生产部门的布置要符合环保要求，还要有三废处理措施等等。

4.成组布置原则（混合布置）。

成组技术就是识别和利用产品零部件的相似性，将零件分类。

一系列相似工艺要求的零件组成零件族。

针对一个零件族的设备要求所形成的一系列机器，称作机器组。

成组原则布置可以认为是产品原则布置的缩影，是将工艺原则布置系统转化为接近产品原则布置系统。

厂区布置策划方案一、引言厂区布置是指对厂区内设施、设备和工作区域进行规划、布局和安排的工作，目的是最大限度地提高生产效率、优化工作环境、确保安全生产。

本文档旨在提出一份有效的厂区布置策划方案，以满足厂区内工作需求和实现工作流程的最佳化。

二、布置原则与目标2.1 布置原则•安全原则：布置方案必须符合国家相关安全规范，确保员工和设施的安全。

•优化原则：布置方案应优化工作流程，减少人员和物料的运输时间，并提高生产效率。

•灵活原则：布置方案应具备灵活性，以适应生产线的调整和扩展。

•节约原则：布置方案应尽量节约空间、资源和能源。

2.2 布置目标•提高生产效率：布置方案应使生产流程更加流畅，减少不必要的操作环节，提高生产效率。

•优化工作环境：布置方案应合理规划工作区域，确保员工的舒适度和工作效率。

•提升安全性能：布置方案应确保相关设施设备的安全性，预防事故发生。

•降低成本：布置方案应尽量节约资源和能源，减少生产成本。

三、布置方案3.1 生产线布置根据生产工艺流程，将各个工序合理分配在相邻的区域，以最大程度降低物料和人员的运输距离。

同时，应根据生产线工艺要求，设置合理的间隔和隔离措施，以保证不同工序之间的交叉污染和作业干扰最小化。

3.2 办公区布置办公区应位于厂区进入口附近，方便员工进出，也便于与生产线进行沟通和协调。

办公区应设置合理的工作桌椅、环境控制设施、充足的照明和通风设施，以提供舒适的工作环境。

同时，应考虑员工的需求，设置休息区、餐饮区和卫生间等设施，方便员工工作和休息。

3.3 厂区设施布置•厂房布置：厂房应根据不同生产线的需求进行布局，确保空间利用率最大并符合安全规范。

设备、工作区域和存储区域之间应有合适的间隔，避免发生意外事故。

同时，应设置足够的灭火设备和疏散通道，以确保员工的安全。

•库房布置：根据物料种类和使用频率，合理划分库区，并设立明确的存储和取货规则。

不同物料之间应有足够的间隔，防止混淆和污染。

华运食品厂厂区平面布置
1、各生产相关部门的相关程度评分进行排序
排序 生产相关部门 1 2 3 4 5 6 7 8
2、 请绘制平面布置简图:
将得分最高的布置在核心位置，然后按照各部门得分高低及相关程度顺序，将图片拖动到平面布置图合适位置。

厂区总平面布置图
N
绿化及防火
设施 绿化及防火设施 绿化及防火设施
N
绿化及防火设施
食堂
成品库
生产车间
办公室
半成品库 工具库
机修间 材料库 半成品库 生产车间 材料库 成品库 办公室
工具库 食堂
机修间
答案：
厂区总平面布置图
N
绿化及防火设施 绿化及防火设施 绿化及防火设施
绿化及防火设施 N。

厂区的平面布置说明设计依据与标准1 ．《建筑设计防火规范》GB 50016-20062 . 《石油化工厂区绿化设计规范》SH 3008-20003. 《工业企业总平面设计规范》GB 50187-20084 . 《石油化工企业厂区总平面布置设计规范》SH/T 3053-20025 . 《石油化工企业设计防火规范》GB 50160-20086 . 《工业企业厂内运输安全》GB 4387-2008总体布局分析全厂设计为长316m,宽180m的长方形平地，占地面积56880m2。

总图设置有生产区、原料和产品储罐区、装卸台、食堂、车库、控制室、办公楼、后勤中心、消防中心、维修车间、公共工程、质检中心、科研部等其他配备室和处理处。

本项目公用工程供热、供气、供风、供氮和空气调节，全部由石化工业区供应不再新建。

平面布置图如下图所示。

全厂由罐区、生产区、办公区、后勤区四大部分组成。

该地受海洋季风气候影响，每年5-8月，盛行偏南风，10月-笠年3月盛行偏北风。

根据规定，将职工生活区布置在上风侧，将生产车间及罐区布置在最小频率风向上风侧。

厂区道路设计符合设计规范，交通方便，布置合理。

绿化率在充分利用土地的条件下达到国家标准。

在厂区南侧预留有发展用地，以用于二期发展。

布局构思厂区东正门设置入口，在西侧设置有货流入口和货流出口，厂内办公区设置在正门处，有利于对外联络，易于贵宾参观，兄弟企业观摩，商贸公司入内商谈等，东北方向为后勤区，符合风向要求，设置有职工饭堂、绿化设施等公共福利设施。

各分区说明办公区办公大楼办公大楼一楼设有接待大厅，多媒体会议报告厅，产品介绍展示中心。

二楼、三楼、四楼是各部门，领导办公室和小型会议室，用于人员办公，企业策划，内部协商，外部商谈，领导指挥工厂运营等。

科研大楼该大楼用于进行科研实验，进行产品分析、质检等工作。

急救中心急救中心用于职工紧急救助和一些常规的身体检查等工作。

车库车库在办公楼侧边设置，用于停放外来车辆及员工的车辆。

1. 厂区建构筑物布置1)厂区建构筑物分区生产作业区建构筑物包括：焚烧车间(包括焚烧作业区和卸料、暂存、清洗消毒作业区)、计量登记室、地磅、综合用房(包括医疗废物转运车库、全厂总配电间、应急发电机房、固化车间、污水处理控制室等)、污水处理综合池、杆上变电站、地埋式柴油罐。

管理生活区建构筑包括：综合办公楼、门卫室、深井泵房、消防水池。

生产作业区与管理生活区之间一般不主张采用围墙隔离，采用绿化(绿篱和乔木)隔离比较适合。

2)厂区建构筑物布置厂区用地狭小且形状不规则，东、西侧征地界线平行，而南、北侧征地界线不平行。

为充分利用土地，经反复推敲，权衡利弊，将主要建筑物焚烧车间和综合办公楼布置在厂区东、西两侧，而将次要建筑综合用房布置在厂区南侧。

这样布局，综合办公楼无法获得南向最佳朝向，但是其毕竟不是居住建筑，尚可接受。

这样布置，综合办公楼不受夏季主导风向影响。

(1)综合办公楼布置综合办公楼是处置中心办公、生活服务设施，其与外界应有便捷的联系，设计为东西朝向，布置在厂区用地的西侧偏北处，靠近变电所路(厂外道路)。

为避免夏季西晒，办公室一侧朝东，走道一侧朝西。

(2)焚烧车间布置焚烧车间对朝向并无特殊要求，应远离厂区出入口，并应尽量拉大与综合办公楼的间距，所以设计为东西朝向，布置在厂区用地的东侧偏北处。

焚烧车间和综合办公楼的间距，目前尚无任何相关规范给出明确的规定。

笔者认为可以参照传染病房与其他建筑的间距来确定，即25～30m的间距。

厂区物流出入口在厂区西侧偏北，为了方便医疗废物的卸料、暂存以及周转箱及转运车的清洗消毒，焚烧车间的卸料、暂存、清洗消毒作业区布置在车间北部，焚烧作业区布置在车间南部。

(3)综合办公楼主入口和入口广场的布置综合办公楼主入口和入口广场的布置有两个方案：方案一：主入口、入口广场设在办公楼西侧。

优点是进出办公楼较方便，建筑主立面朝向厂外道路，厂区入口景观效果较好。

缺点是办公楼与焚烧车间的间距较小。

厂区布置原则1. 引言厂区布置是指对工业厂区内各个功能区域的合理规划与布置，旨在提高工作效率、确保员工和设备的安全，并最大限度地利用可用空间。

合理的厂区布置不仅能够增加工作效率，还能提升厂区环境的整体形象。

本文将从以下几个方面，探讨厂区布置的原则。

2. 功能区域划分原则一个典型的工业厂区，通常由生产区、办公区、储存区、设备区和公共区域等多个功能区域组成。

在布置厂区时，需要根据不同的功能需求，合理划分各个区域，确保每个区域发挥其最佳作用。

以下是常见的功能区域划分原则：•生产区：需要根据生产流程和设备布局划分，将不同的生产环节合理安排在空间上相邻的位置，以降低物料和人员的运输成本。

•办公区：将办公室、会议室、培训室等集中在一起，方便员工之间的协作和沟通，同时要考虑到采光、通风等办公环境的舒适性。

•储存区：根据物料种类和存储方式，划分成原材料储存区、成品储存区和半成品储存区等，以保证物料的安全、有序和高效管理。

•设备区：将设备按照工艺流程合理布置，以便操作人员能够便捷地进行设备运行、维护和保养。

•公共区域：包括休息区、员工餐厅、健身房等，提供员工的日常生活需求，旨在提升员工的生活质量和工作满意度。

3. 安全性原则安全性是厂区布置的重要原则之一。

厂区内往往存在一些危险区域，如高压电房、储存危险品区域等，因此需要在布置中充分考虑员工和设备的安全。

以下是常见的安全性原则：•安全通道：为了应对突发情况，需要在厂区内设置合适数量的安全通道，确保人员和物资的紧急疏散。

•防火设施：在厂区内设置合适数量和位置的灭火器、消防栓等防火设施，以应对火灾等紧急情况。

•安全标识：在厂区内设置明显的安全标识，如禁止吸烟、高危区域等，以提醒员工注意安全。

•排风设施：在有害气体或粉尘较多的生产区域设置排风设施，保证员工的健康和安全。

4. 环保原则环保是现代社会的重要议题，厂区布置也应充分考虑对环境的影响，优化资源利用，减少环境污染。

第九节厂区布置厂区布置是指水电站的主厂房、副厂房、主变压器场、高压开关站、引水道、尾水道及厂区交通的相互位置的安排。

一、主厂房主厂房是厂区的核心，对厂区布置起决定性作用，其位置要综合考虑地形、地质、水流条件、施工导流方案和场地布置、电站的运行管理等多种因素，除了注意厂区各组成部分的协调配合外，还应考虑下列因素：(1) 尽量减小压力水管的长度。

因此对于坝后式水电站，主厂房应尽量靠近拦河坝；对于引水式水电站主厂房应尽量靠近前池和调压室。

(2) 尾水渠尽量远离溢洪道或泄洪洞出口，防止水位波动对机组运行不利。

尾水渠与下游河道衔接要平顺。

(3) 主厂房的地基条件要好，对外交通和出线方便，并不受施工导流干扰。

二、副厂房副厂房可选的位置：(1) 主厂房的上游侧。

适用于坝后式水电站。

(2) 尾水管顶板上。

影响主厂房的通风、采光，需加长尾水管，从而增加工程量。

由于尾水管在机组运行时振动较大，不宜布置中央控制室及继电保护设备。

(3) 主厂房的两端。

当机组台数多时，这种布置会增加母线及电缆的长度。

三、主变压器1．主变压器场的布置原则主变压器的位置应结合安装、检修运输、消防通道、进线出线、防火防爆要求确定。

(1) 尽量靠近厂房，以缩短昂贵的发电机电压母线长度，减小电能损失和故障机会，并满足防火、防爆、防雷、防水雾和通风冷却的要求，安全可靠；(2) 尽量与安装间在同一高程上，便于主变压器的运输、安装和利用轨道推进厂房的安装间进行检修；(3) 变压器的运输和高压侧出线要方便，且变压器之间要留必要空间。

(4) 高程应高于下游最高洪水位，且四周设置排水沟。

2．升压变压器可能布置的位置(1) 坝后式厂房，可以利用厂坝之间的空间布置升压变压器。

(2) 河床式厂房，由于尾水管较长，可将升压变压器布置在尾水平台上，这时尾水平台的宽度，应使升压变压器在检修移出时符合最小安全净距的要求(详见电气设备规范)。

(3) 引水式地面厂房，变压器场可能的位置是厂房的一端进厂公路旁、尾水渠旁、厂房上游侧或尾水平台上。
