工厂总平面设计

工业企业总平面设计规范GB 50187－93第一章总则第1.0.1条为使工业企业总平面设计，遵循国家有关法律、法规和方针、政策，统一工业企业总平面设计的原则和技术要求，做出符合国情、布置合理、生产安全、技术先进、经济效益、社会效益和环境效益好的设计，制定本规范。

第1.0.2条本规范适用于工业企业新建、改建及扩建的总平面设计。

对工业企业在总平面设计中的特殊要求，可根据本规范的规定，制定本部门、本行业的规范。

第1.0.3条工业企业总平面设计，必须贯彻执行十分珍惜和合理利用土地的方针，因地制宜，合理布置，节约用地，提高土地利用率。

可利用荒地的，不得占用耕地；可利用劣地的，不得占用好地。

第1.0.4条改建、扩建的工业企业总平面设计，必须合理利用、改造现有设施；力求通过改建、扩建，使工业企业总平面布置更趋于合理，并应减少改建、扩建工程施工对生产的影响。

第1.0.5条工业企业总平面设计，必须进行多方案技术经济比较，择优确定其设计方案。

第1.0.6条工业企业总平面设计，除执行本规范外，尚应符合国家现行的防火、安全、卫生、交通运输和环境保护等有关标准、规范的规定。

在设防烈度六度及以上地震区、湿陷性黄土地区、膨胀土地区、软土地区和永冻土地区等特殊自然条件地区建设工业企业，尚应符合国家现行的有关规范的规定。

第二章厂址选择第2.0.1条厂址选择必须符合工业布局和城市规划的要求，按照国家有关法律、法规及建设前期工作的规定进行。

第2.0.2条居住区、交通运输、动力公用设施、废料场及环境保护工程等用地，应与厂区用地同时选择。

第2.0.3条厂址选择应对原料和燃料及辅助材料的来源、产品流向、建设条件、经济、社会、人文、环境保护等各种因素进行深入的调查研究，并应对其进行多方案技术经济比较，择优确定。

第2.0.4条厂址宜靠近原料、燃料基地或产品主要销售地。

并应有方便、经济的交通运输条件，与厂外铁路、公路、港口的连接，应短捷，且工程量小。

工厂总平面布置原则
工厂总平面布置是一个复杂的任务，涉及到多个方面的考虑。

以下是关于工厂总平面布置的八个原则，以帮助您进行合理规划和布局。

一、工艺流程
1.根据生产工艺流程，合理安排车间和设备的位置，确保流程顺畅，减少物流距离和交叉混杂。

2.考虑工艺流程中的温度、湿度、洁净度等要求，合理设置不同功能区域的相对位置。

二、物流效率
1.优化物流路径，确保物料运输高效、便捷，降低运输成本。

2.合理设置仓库和物流通道，便于物料的存储、转运和装卸。

三、空间利用
1.充分利用工厂空间，合理规划车间、仓库和其他设施的布局，提高空间利用率。

2.根据生产需要，合理调整设备排列和空间分配，以满足生产需求。

四、安全与卫生
1.确保工厂布局符合安全要求，避免潜在的安全隐患。

2.合理规划卫生设施，如卫生间、更衣室等，提高工厂卫生水平。

五、环境保护
1.考虑环保因素，合理设置废气、废水、固体废物的处理设施，降低对环境的影响。

2.优化能源使用，推广节能技术和设备，降低能耗。

六、扩建与发展
1.考虑未来发展需求，预留适当的扩建空间，便于工厂未来的扩展。

2.在布局设计中充分考虑未来技术更新和设备升级的需要。

七、建筑要求
1.根据生产工艺和安全卫生要求，合理确定建筑结构、材料和施工方式。

2.考虑建筑美观性和实用性，营造良好的工作环境。

八、人流组织
1.合理规划员工通道、休息区和工作区，提高工作效率和员工舒适度。

2.设置便捷的人行通道和安全出口，确保在紧急情况下人员能够迅速疏散。

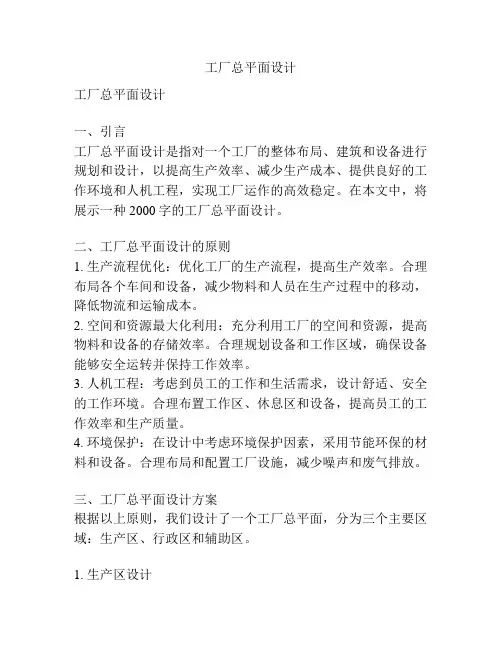

工厂总平面设计工厂总平面设计一、引言工厂总平面设计是指对一个工厂的整体布局、建筑和设备进行规划和设计，以提高生产效率、减少生产成本、提供良好的工作环境和人机工程，实现工厂运作的高效稳定。

在本文中，将展示一种2000字的工厂总平面设计。

二、工厂总平面设计的原则1. 生产流程优化：优化工厂的生产流程，提高生产效率。

合理布局各个车间和设备，减少物料和人员在生产过程中的移动，降低物流和运输成本。

2. 空间和资源最大化利用：充分利用工厂的空间和资源，提高物料和设备的存储效率。

合理规划设备和工作区域，确保设备能够安全运转并保持工作效率。

3. 人机工程：考虑到员工的工作和生活需求，设计舒适、安全的工作环境。

合理布置工作区、休息区和设备，提高员工的工作效率和生产质量。

4. 环境保护：在设计中考虑环境保护因素，采用节能环保的材料和设备。

合理布局和配置工厂设施，减少噪声和废气排放。

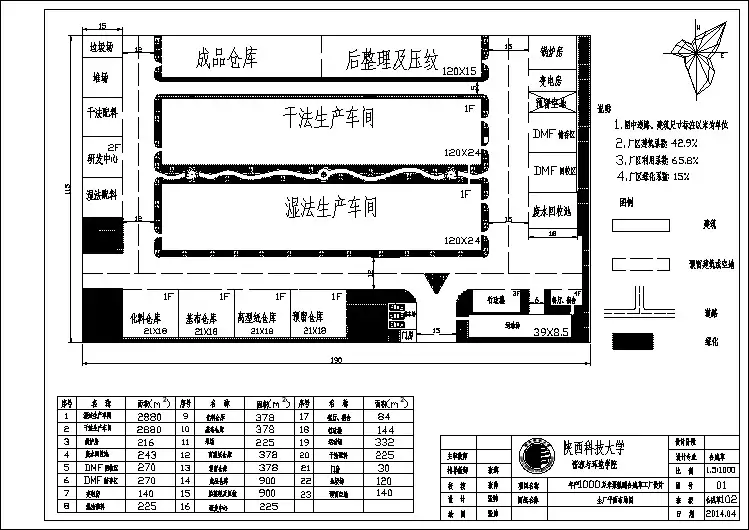

三、工厂总平面设计方案根据以上原则，我们设计了一个工厂总平面，分为三个主要区域：生产区、行政区和辅助区。

1. 生产区设计生产区是工厂的核心区域，需要合理布局各个车间和设施，以提高生产效率和减少运输成本。

（1）主要车间布局：a. 原料仓库：位于工厂的西边，附近有货车停车位，方便原料的运输。

仓库内采用货架存放原料，利用空间最大化。

b. 生产车间：位于工厂的中部，沿工厂南北向布置，确保物料在各个车间的流动便利。

生产车间之间设置合理的封闭传送带和连续加工设备，减少物料的运输距离和时间。

c. 成品仓库：位于工厂的东边，附近有货车停车位，方便输送出货。

成品仓库采用货架存放成品，利用空间最大化。

（2）设备布局：根据不同车间的生产流程和设备需求，合理配置设备。

设备之间的布局要考虑到物料的流动，尽量减少物料的移动时间。

在每个车间内，设备之间的布置要合理，以提高运转效率。

2. 行政区设计行政区是工厂管理和办公区，需要提供一个舒适、便利的办公环境，以保证管理人员的高效工作。

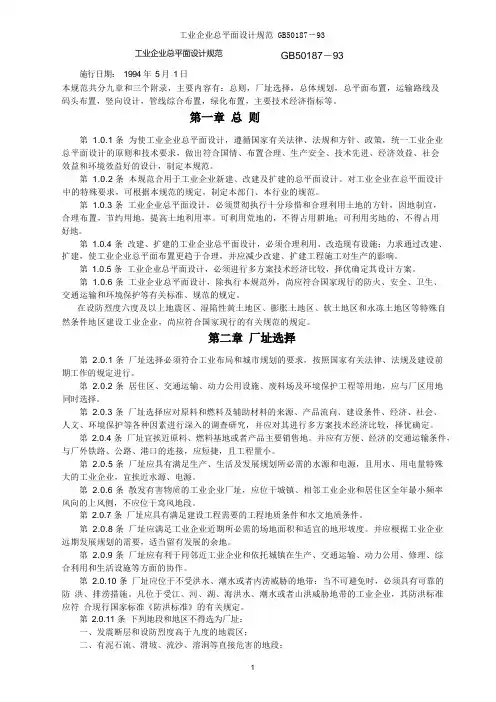

工业企业总平面设计规范GB50187－93施行日期：1994 年5 月1 日本规范共分九章和三个附录，主要内容有：总则，厂址选择，总体规划，总平面布置，运输路线及码头布置，竖向设计，管线综合布置，绿化布置，主要技术经济指标等。

第 1.0.1 条为使工业企业总平面设计，遵循国家有关法律、法规和方针、政策，统一工业企业总平面设计的原则和技术要求，做出符合国情、布置合理、生产安全、技术先进、经济效益、社会效益和环境效益好的设计，制定本规范。

第 1.0.2 条本规范合用于工业企业新建、改建及扩建的总平面设计。

对工业企业在总平面设计中的特殊要求，可根据本规范的规定，制定本部门、本行业的规范。

第 1.0.3 条工业企业总平面设计，必须贯彻执行十分珍惜和合理利用土地的方针，因地制宜，合理布置，节约用地，提高土地利用率。

可利用荒地的，不得占用耕地；可利用劣地的，不得占用好地。

第 1.0.4 条改建、扩建的工业企业总平面设计，必须合理利用、改造现有设施；力求通过改建、扩建，使工业企业总平面布置更趋于合理，并应减少改建、扩建工程施工对生产的影响。

第 1.0.5 条工业企业总平面设计，必须进行多方案技术经济比较，择优确定其设计方案。

第 1.0.6 条工业企业总平面设计，除执行本规范外，尚应符合国家现行的防火、安全、卫生、交通运输和环境保护等有关标准、规范的规定。

在设防烈度六度及以上地震区、湿陷性黄土地区、膨胀土地区、软土地区和永冻土地区等特殊自然条件地区建设工业企业，尚应符合国家现行的有关规范的规定。

第 2.0.1 条厂址选择必须符合工业布局和城市规划的要求，按照国家有关法律、法规及建设前期工作的规定进行。

第 2.0.2 条居住区、交通运输、动力公用设施、废料场及环境保护工程等用地，应与厂区用地同时选择。

第 2.0.3 条厂址选择应对原料和燃料及辅助材料的来源、产品流向、建设条件、经济、社会、人文、环境保护等各种因素进行深入的调查研究，并应对其进行多方案技术经济比较，择优确定。

工厂总平面设计名词解释工厂总平面设计是一种基于工厂的土木工程设计。

它定义了一座工厂的规划设计、生产工艺布局和技术要求，包括建筑物的布局、机械设备的安装、重要管线的分布以及地基、排水和抗震工程等构成。

工厂总平面设计是由专业的土木工程师完成的，工作的主要目的是为工厂的建设提供全面的技术支持，保证工厂建设和使用中具有完善的性能与经济效益。

工厂总平面设计将主要从四个方面进行：一、设计布局。

工厂总平面设计的开始，就是根据工厂的场地形态，将工厂的主要建筑物和设备安排在合理的位置，实现工厂的整体性。

同时要考虑地基、排水和抗震工程的要求，以确保工厂的安全性。

二、重要设备布局。

重要设备是工厂生产过程中不可缺少的重要部分，因此，总平面设计中重要设备的安排也显得尤为重要。

一般来说，重要设备可以安排在一个安全、整洁、易操作的地方，以便工厂生产过程中更有效地进行操作维护。

三、水管及电气管道布局。

在总平面设计中，特别要注意水管及电气管道的布置，因为它们对工厂的正常运行起着至关重要的作用。

一般情况下，水管及电气管道要安排在易于检查和维修的位置，以便于灾难时进行应急处理或者做长期的维修和保养。

四、外部环境布局。

在总平面设计中，也要考虑工厂的外部环境，主要包括中央供气和排水，道路交通，煤气输送等。

这些布置要满足一定的安全要求，并且要遵守当地的发展规划，以保证工厂环境及安全可以得到有效的保护。

整个工厂总平面设计过程，是一个复杂的系统工程，主要考虑了工厂的土木和技术要求，其中有很多复杂的计算和设计，要求设计者对工程的实施细节把握的非常准确，否则就可能导致工厂设计在施工过程中出现重大错误，给工厂施工建设带来重大影响。

因此，设计者必须细心谨慎，全程把握工厂总平面设计的实施进度，确保设计的质量，为工厂的顺利建设及使用奠定坚实的基础。

工厂总平面设计的内容
1. 哎呀，工厂总平面设计可太重要了！就好比建房子得先有个靠谱的蓝图一样。

比如咱规划一个汽车工厂，那各个区域得安排得妥妥当当吧！生产车间要宽敞明亮，不然工人咋高效工作呀！
2. 你想想看，要是工厂总平面设计不合理，那不是乱套啦！像物流通道如果设计得窄巴巴的，货物运输能顺畅吗？这不就好比血管堵住了，能舒服吗！
3. 工厂总平面设计一定要考虑周全呀！咱说一个食品加工厂，仓库得离生产区近一些吧，这样原材料和成品运输多方便呀，对吧！
4. 嘿，工厂总平面设计真不是随便搞搞的！举个例子，办公区域要是离生产区太远，沟通协调多麻烦呀，那工作效率不就低下来啦！
5. 哇塞，工厂总平面设计得把未来发展也考虑进去呀！就跟种棵小树苗，得给它留够长大的空间一样。

不然以后要扩建，多头疼呀！
6. 你晓得不，工厂的辅助设施在总平面设计里也不能马虎哟！员工休息区呀、卫生间呀，都得安排得合理舒适，这多重要啊！
7. 工厂总平面设计里，环保也得重视起来呀！不能让工厂搞得到处脏兮兮乱糟糟的吧！就像爱护我们的家一样爱护工厂环境呢！
8. 哎呀呀，工厂总平面设计真的好关键呀！一个好的设计能让工厂像一部运转良好的机器，每个零件都在合适的位置发挥作用呢！
9. 总之，工厂总平面设计真的不能小瞧呀！它关系到工厂的方方面面，绝对要认真对待！。
