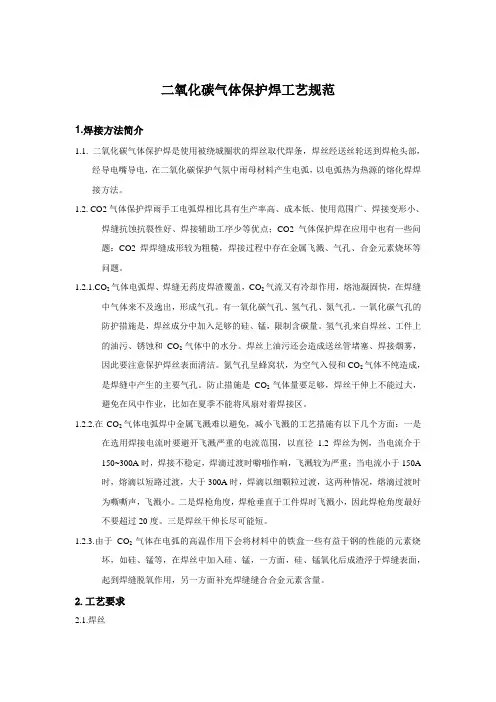

二氧化碳气体保护焊工艺规范1.焊接方法简介1.1. 二氧化碳气体保护焊是使用被绕城圈状的焊丝取代焊条，焊丝经送丝轮送到焊枪头部，经导电嘴导电，在二氧化碳保护气氛中雨母材料产生电弧，以电弧热为热源的熔化焊焊接方法。
1.2. CO2气体保护焊雨手工电弧焊相比具有生产率高、成本低、使用范围广、焊接变形小、焊缝抗蚀抗裂性好、焊接辅助工序少等优点；CO2气体保护焊在应用中也有一些问题：CO2焊焊缝成形较为粗糙，焊接过程中存在金属飞溅、气孔、合金元素烧坏等问题。
1.2.1.CO2气体电弧焊、焊缝无药皮焊渣覆盖，CO2气流又有冷却作用，熔池凝固快，在焊缝中气体来不及逸出，形成气孔。
有一氧化碳气孔、氢气孔、氮气孔。
一氧化碳气孔的防护措施是，焊丝成分中加入足够的硅、锰，限制含碳量。
氢气孔来自焊丝、工件上的油污、锈蚀和CO2气体中的水分。
焊丝上油污还会造成送丝管堵塞、焊接烟雾，因此要注意保护焊丝表面清洁。
氮气孔呈蜂窝状，为空气入侵和CO2气体不纯造成，是焊缝中产生的主要气孔。
防止措施是CO2气体量要足够，焊丝干伸上不能过大，避免在风中作业，比如在夏季不能将风扇对着焊接区。
1.2.2.在CO2气体电弧焊中金属飞溅难以避免，减小飞溅的工艺措施有以下几个方面：一是在选用焊接电流时要避开飞溅严重的电流范围，以直径 1.2焊丝为例，当电流介于150~300A时，焊接不稳定，焊滴过渡时噼啪作响，飞溅较为严重；当电流小于150A 时，熔滴以短路过渡，大于300A时，焊滴以细颗粒过渡，这两种情况，熔滴过渡时为嘶嘶声，飞溅小。
二是焊枪角度，焊枪垂直于工件焊时飞溅小，因此焊枪角度最好不要超过20度。
三是焊丝干伸长尽可能短。
1.2.3.由于CO2气体在电弧的高温作用下会将材料中的铁盒一些有益于钢的性能的元素烧坏，如硅、锰等，在焊丝中加入硅、锰，一方面，硅、锰氧化后成渣浮于焊缝表面，起到焊缝脱氧作用，另一方面补充焊缝缝合合金元素含量。
2.工艺要求2.1.焊丝焊丝牌号为H08Mn2SiA、H10Mn2SiA，适于低碳及δs≤500MPa低合金钢焊接。

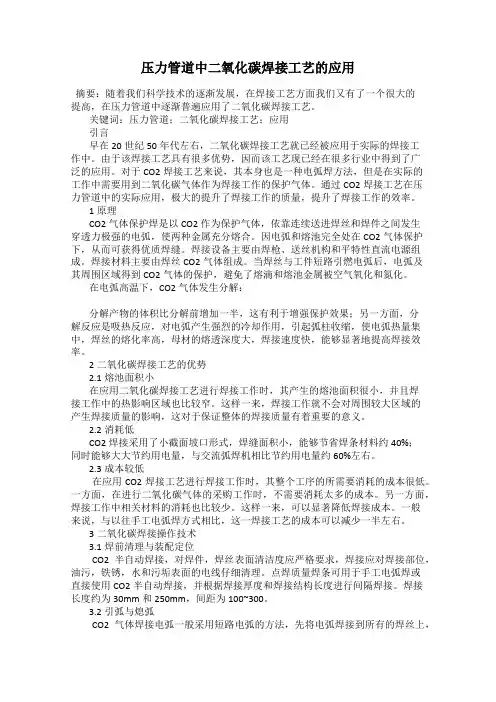

压力管道中二氧化碳焊接工艺的应用摘要：随着我们科学技术的逐渐发展，在焊接工艺方面我们又有了一个很大的提高，在压力管道中逐渐普遍应用了二氧化碳焊接工艺。
关键词：压力管道；二氧化碳焊接工艺；应用引言早在20世纪50年代左右，二氧化碳焊接工艺就已经被应用于实际的焊接工作中。
由于该焊接工艺具有很多优势，因而该工艺现已经在很多行业中得到了广泛的应用。
对于CO2焊接工艺来说，其本身也是一种电弧焊方法，但是在实际的工作中需要用到二氧化碳气体作为焊接工作的保护气体。
通过CO2焊接工艺在压力管道中的实际应用，极大的提升了焊接工作的质量，提升了焊接工作的效率。
1原理CO2气体保护焊是以CO2作为保护气体，依靠连续送进焊丝和焊件之间发生穿透力极强的电弧，使两种金属充分熔合。
因电弧和熔池完全处在CO2气体保护下，从而可获得优质焊缝。
焊接设备主要由焊枪、送丝机构和平特性直流电源组成。
焊接材料主要由焊丝CO2气体组成。
当焊丝与工件短路引燃电弧后，电弧及其周围区域得到CO2气体的保护，避免了熔滴和熔池金属被空气氧化和氮化。
在电弧高温下，CO2气体发生分解：分解产物的体积比分解前增加一半，这有利于增强保护效果；另一方面，分解反应是吸热反应，对电弧产生强烈的冷却作用，引起弧柱收缩，使电弧热量集中，焊丝的熔化率高，母材的熔透深度大，焊接速度快，能够显著地提高焊接效率。
2二氧化碳焊接工艺的优势2.1熔池面积小在应用二氧化碳焊接工艺进行焊接工作时，其产生的熔池面积很小，并且焊接工作中的热影响区域也比较窄。
这样一来，焊接工作就不会对周围较大区域的产生焊接质量的影响，这对于保证整体的焊接质量有着重要的意义。
2.2消耗低CO2焊接采用了小截面坡口形式，焊缝面积小，能够节省焊条材料约40%；同时能够大大节约用电量，与交流弧焊机相比节约用电量约60%左右。
2.3成本较低在应用CO2焊接工艺进行焊接工作时，其整个工序的所需要消耗的成本很低。
一方面，在进行二氧化碳气体的采购工作时，不需要消耗太多的成本。
第一节二氧化碳气体保护焊（CO2焊）二氧化碳气体保护焊是用CO2作为保护气体依靠，焊丝与焊件之间产生电弧溶化金属的气体保护焊方法简称CO2焊（MAG）。
一、二氧化碳气体保护焊发展动态二氧化碳气体保护焊是50年代发展起来的一种新的焊接技术。
半个世纪来，它已发展成为一种重要的熔焊方法。
广泛应用于汽车工业，工程机械制造业，造船业，机车制造业，电梯制造业，锅炉压力容器制造业，各种金属结构和金属加工机械的生产。
MIG气体保护焊焊接质量好，成本低，操作简便，取代大部分手工电弧焊和埋弧焊，已成定局。
二氧化碳气体保护焊装在机器手或机器人上很容易实现数控焊接，将成为二十一世纪初的主要焊接方法。
目前二氧化碳气体保护焊，使用的保护气体，分CO2和CO2+Ar两种。
使用的焊丝主要是锰硅合金焊丝，超低碳合金焊丝及药芯焊丝。
焊丝主要规格有：0.5mm、0.8 mm、0.9 mm、1.0 mm、1.2 mm、1.6 mm、2.0 mm、2.5 mm、3.0 mm、4.0mm等。
二、二氧化碳气体保护焊特点（一）MAG焊具有下列优点：1、焊接成本低：其成本只有埋弧焊和手工电弧焊的40~50%。
2、生产效率高：其生产率是手工电弧焊的1~4倍。
3、操作简便：明弧，对工件厚度不限，可进行全位置焊接而且可以向下焊接。
4、焊缝抗裂性能高：焊缝低氢且含氮量也较少。
5、焊后变形较小：角变形为千分之五，不平度只有千分之三。
6、焊接飞溅小：当采用超低碳合金焊丝或药芯焊丝，或在CO2中加入Ar，都可以降低焊接飞溅。
（二）MAG焊的缺点：1、对焊接设备的技术焊接要求高。
2、设备造价相对较贵。
3、气体保护效果易受外来气流的影响。
4、焊接参数之间的匹配关系较严格。
三、气体保护焊的设备C02气体保护焊的主要设备包括焊接电源、送丝机、焊枪、供气系统、焊丝盘和指示仪表等组成。
四、气体保护焊的工艺参数（焊接范围）主要包括气体保护焊的工艺参数主要包括以下几点：1、焊丝直径、焊接电流、电弧电压。

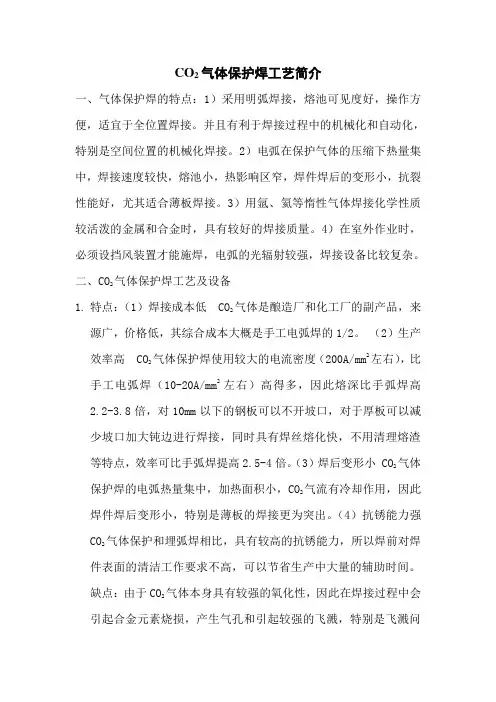

CO2气体保护焊工艺简介一、气体保护焊的特点：1）采用明弧焊接，熔池可见度好，操作方便，适宜于全位置焊接。
并且有利于焊接过程中的机械化和自动化，特别是空间位置的机械化焊接。
2）电弧在保护气体的压缩下热量集中，焊接速度较快，熔池小，热影响区窄，焊件焊后的变形小，抗裂性能好，尤其适合薄板焊接。
3）用氩、氦等惰性气体焊接化学性质较活泼的金属和合金时，具有较好的焊接质量。
4）在室外作业时，必须设挡风装置才能施焊，电弧的光辐射较强，焊接设备比较复杂。
二、CO2气体保护焊工艺及设备1.特点：（1）焊接成本低 CO2气体是酿造厂和化工厂的副产品，来源广，价格低，其综合成本大概是手工电弧焊的1/2。
（2）生产效率高 CO2气体保护焊使用较大的电流密度（200A/mm2左右），比手工电弧焊（10-20A/mm2左右）高得多，因此熔深比手弧焊高2.2-3.8倍，对10mm以下的钢板可以不开坡口，对于厚板可以减少坡口加大钝边进行焊接，同时具有焊丝熔化快，不用清理熔渣等特点，效率可比手弧焊提高2.5-4倍。
（3）焊后变形小 CO2气体保护焊的电弧热量集中，加热面积小，CO2气流有冷却作用，因此焊件焊后变形小，特别是薄板的焊接更为突出。
（4）抗锈能力强CO2气体保护和埋弧焊相比，具有较高的抗锈能力，所以焊前对焊件表面的清洁工作要求不高，可以节省生产中大量的辅助时间。
缺点：由于CO2气体本身具有较强的氧化性，因此在焊接过程中会引起合金元素烧损，产生气孔和引起较强的飞溅，特别是飞溅问题，虽然从焊接电源、焊丝材料和焊接工艺上采取了一定的措施，但至今未能完全消除，这是CO2焊的明显不足之处。
2.CO2气体保护焊的分类 CO2气体保护焊按操作方法，可分为自动焊及半自动焊两种。
对于较长的直线焊缝和规则的曲线焊缝，可采用自动焊；对于不规则的或较短的焊缝，则采用半自动焊，目前生产上应用最多的是半自动焊。
CO2气体保护焊按照焊丝直径可分为细丝焊和粗丝焊两种。
