CO2气体保护焊焊接通用实用工艺

二氧化碳气体保护焊的焊接方法及工艺一、基本原理 CO2气体保护焊是以可熔化的金属焊丝作电极，并有CO2气体作保护的电弧焊。

是焊接黑色金属的重要焊接方法之一。

二、工艺特点1.CO2焊穿透能力强，焊接电流密度大（100-300A/m2），变形小，生产效率比焊条电弧焊高1-3倍2.CO2气体便宜，焊前对工件的清理可以从简，其焊接成本只有焊条电弧焊的40%-50%3.焊缝抗锈能力强，含氢量低，冷裂纹倾向小。

4. 焊接过程中金属飞溅较多，特别是当工艺参数调节不匹配时，尤为严重。

5. 不能焊接易氧化的金属材料，抗风能力差，野外作业时或漏天作业时，需要有防风措施。

6..焊接弧光强，注意弧光辐射。

三、冶金特点 CO2焊焊接过程在冶金方面主要表现在：1.CO2气体是一种氧化性气体，在高温下分解，具有强烈的氧化作用，把合金元素烧损或造成气孔和飞溅等。

解决CO2氧化性的措施是脱氧，具体做法是在焊丝中加入一定量脱氧剂。

实践表明采用Si-Mn脱氧效果最好，所以目前广泛采用H 08Mn2SiA H10Mn2Si等焊丝。

四、材料1.保护气体CO2 用于焊接的CO2气体，其纯度要求≥99.5%，通常CO2是以液态装入钢瓶中，容量为40L的标准钢瓶可灌入25Kg的液态CO2， 25Kg的液态CO2约占钢瓶容积的80%，其余20%左右的空间充满气化的CO2。

气瓶压力表上所指的压力就是这部分饱和压力。

该压力大小与环境温度有关，所以正确估算瓶内CO2气体储量是采用称钢瓶质量的方法。

（备注：1Kg的液态CO2可汽化509LCO2气体） CO2气瓶外表漆黑色并写有黄色字样、售CO2气体含水量较高，焊接时候容易产生气孔等缺陷，在现场减少水分的措施为：1)将气瓶倒立静置1-2小时，然后开启阀门，把沉积在瓶口部的水排出，可放2 -3次，每次间隔30分钟，放后将气瓶放正。

2)倒置放水后的气瓶，使用前先打开阀门放掉瓶上面纯度较低的气体，然后在套上输气管。

二氧化碳气体保护焊工艺CO2气体保护焊的主要焊接工艺参数有：焊丝直径、焊接电流、电弧电压、焊接速度、焊丝伸出长度、气体流量、电源极性、回路电感、装配间隙与坡口尺寸、喷嘴至焊件的距离等。

1.焊丝直径根据焊件厚度、焊接空间位置及生产率的要求选择。

薄板或中厚板的立、横、仰焊，1.6mm以下焊丝；平位置焊接中厚板时，1.2mm以上焊丝。

2.焊接电流根据焊件厚度、焊丝直径、焊接位置及熔滴过渡形式确定。

焊接电流越大，焊缝厚度、焊缝宽度及余高都相应增加。

通常直径在0.8～1.6mm的焊丝，在短路过渡时，焊接电流在50～230A之间选择。

细颗粒过渡时，焊接电流在250～500A之间选择。

焊丝直径与焊接电流的关系焊接电流/A焊丝直径/mm颗粒过渡短路过渡0.8 150～250 60～1601.2 200～300 100～1751.6 350～500 100～1802.4 500～750 150～2003.电弧电压电弧电压必须与焊接电流配合恰当，否则会影响焊缝成形及焊接过程的稳定性。

电弧电压随焊接电流的增加而增大。

在短路过渡时，电弧电压在16～24V之间选择。

细颗粒过渡时，对于直径在1.2～3.0mm的焊丝，电弧电压可在25～36V之间选择。

电弧电压的估算焊接电流在300A以下时：电弧电压（V）=0.04×焊接电流（A）+16± 1.5焊接电流在300A以上时：电弧电压（V）=0.04×焊接电流（A）+20± 2.04.焊接速度焊接速度与焊接电流适当配合才能得到良好焊缝成形。

在一定的焊丝直径、焊接电流和电弧电压条件下，焊速增加，焊缝宽度和焊缝厚度减小。

焊速过快时：气体保护效果差，可能出现气孔，甚至产生咬边、未熔合、未焊透等缺陷。

焊速过慢时：降低生产率，可能导致烧穿、焊接变形过大等缺陷。

一般CO2半自动焊的焊接速度在15～40m/h。

5.焊丝伸出长度取决于焊丝直径，一般约等于焊丝直径的10倍，且不超过15mm。

CO2气体保护焊通用焊接工艺规范本工艺适用于低碳钢和低合金高强度钢各种大型钢结构工程焊接，其焊接生产率高，抗裂性能好，焊接变形小，适应变形范围大，可进行薄板件及中厚板件焊接.一. 焊接准备1.焊接前接头清洁要求在坡口两侧30mm范围内影响焊缝质量的毛刺、油污、水锈脏物、氧化皮必须清洁干净。

2.当施工环境温度低于零度或钢材的碳当量大于0.41%，及结构刚性过大，物件较厚时应采用焊前预热措施，预热温度为80℃~100℃，预热范围为板厚的5倍，但不小于100mm。

3.焊前应对CO2焊机送丝顺畅情况和气体流量作认真检查。

4.若使用瓶装气体应作排水提纯处理，且应检查气体压力，若低于9.8×10.5PQ(10kgf/mm2)应停止使用。

5.根据不同的焊接工件和焊接位置调节好规范，通常的焊接规范可以用以下公式：V=0.04I+16 (允许误差±1.5V)二. 焊接材料1. CO2气体纯度要求99.5%；含水量不超过0.1%；含碳量不超过0.1%。

2.焊丝牌号低碳钢及高强度低合金钢重要结构焊接选用H08Mn2SiA；H08Mn2SiA低碳钢一般结构焊接选用H08MnSi。

焊丝表面镀铜不允许有锈点存在。

三. 操作要点1.垂直或倾斜位置开坡口的接头必须从下向上焊接，对不开坡口的薄板对接和立角焊可采用向下焊接；平、横、仰对接接头可采用左向焊接法。

2.室外作业在风速大于1m/s时，应采用防风措施。

3.必须根据被焊工件结构，选择合理的焊接顺序。

4.对接两端应设置尺寸合适的引弧和熄弧板。

5.应经常清理软管内的污物及喷咀的飞溅。

6.有坡口的板缝，尤其是厚板的多道焊缝，焊丝摆动时在坡口两侧应稍作停留，锯齿形运条每层厚度不大于4mm，以使焊缝熔合良好。

7.根据焊丝直径正确选择焊丝导电咀，焊丝伸出长度一般应控制在10倍焊丝直径范围以内。

8.送丝软管焊接时必须拉顺，不能盘曲，送丝软管半径不小于150mm。

施焊前应将送气软管内残存的不纯气体排出。

CO2气体保护半自动焊施工工艺规范前言本规范为公司新编制企业标准。

是根据公司的生产实际经验并参照有关船厂企业标准编制而成。

1 范围本规范规定了CO2气体保护半自动焊的焊接前准备、人员、工艺要求、工艺过程和检验。

本规范适用于一般强度结构钢和高强度结构钢所组成的各类船体结构及工业性产品中的全位置及各种厚度的对接接头及角接接头。

2 规范性引用文件GB6052—85 工业液体二氧化碳Q/SWS 42-010-2003 焊缝返修通用工艺规范3 焊接前准备3.1 焊接材料3.1.1 焊丝：CO2焊丝可采用直径为（1.0~1.6）mm的实芯焊丝或药芯焊丝，并须经船级社认可。

并有规则地盘绕在焊丝盘或焊丝筒内。

3.1.2 CO2气体：使用的液体二氧化碳其质量应符合国家标准GB6052-85《工业液体二氧化碳》中规定的Ⅰ类或Ⅱ类一级标准。

3.2 焊接设备3.2.1 CO2气体保护焊焊接设备应采用设备制造厂生产的专用设备，并应定期进行严格的检测与维修。

3.2.2 CO2焊接电源必须具备必要的电流容量及适合于焊接的电气特性。

3.2.3 送丝机构的控制装置，必须具备与焊接电源输出特性相应的控制机能，必须能均匀地调节焊接电流或电弧电压。

3.2.4 焊枪必须具备必要的电流容量及耐用性能，而且还要有良好的操作性能，必须能稳定地送丝，焊枪的外壳必须有良好的绝缘性能。

3.2.5 气体加热器必须充分考虑其安全性。

3.3 坡口形式坡口形式一般受接头的形式、板厚、焊接方法、焊接位置、生产场地的限制，原则上可按表1选择。

3.4 定位焊由于定位焊容易产生焊接缺陷，定位焊缝不宜过短，一般强度钢为（30~40）mm，高强度钢为50mm，焊缝厚为（3~4）mm。

4 人员CO2保护焊的焊工必须经过专门培训和考试，并按船级社合格证所规定之类别从事产品焊接。

5 工艺要求CO2气体保护焊推荐的焊接条件如下：表2为对接接头的焊接规范。

表3为水平角焊的焊接规范。

二氧化碳气体保护焊通用工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、工艺准备。

1. 工件清洁。

1.1 对工件表面进行除油、除垢等处理，确保干净无污秽。

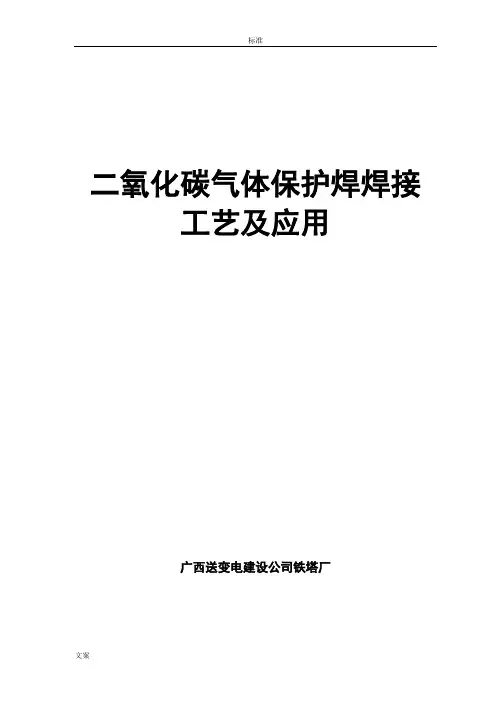

二氧化碳气体保护焊焊接工艺及应用广西送变电建设公司铁塔厂二氧化碳气体保护焊焊接工艺及应用XX送变电铁塔厂 XX【摘要】通过对CO2气保焊、富氩气保焊、焊条电弧焊3种焊接方法进行焊接接头试验和对比分析。

以及在工程机械中的应用，证明了CO2气保焊具有成本低，效率高，焊接质量好等优点。

介绍了CO2气保焊焊接操作技术需注意的一些问题，对CO2气保焊焊接工艺设计及其应用具有一定的指导作用。

【引言】二氧化碳气体保护焊在焊接过程稳定，飞溅嘴角，焊缝外形美观，无气孔、裂缝及咬边等缺陷。

对双面焊或单面焊双面成型的焊缝能保证焊透，具有最高生产率。

例如：某制造厂为一大型工程机械公司生产一百多米高的塔式起重机等工程机械部件，这些部件均为焊接件，焊接工作量大，焊接质量要求较高，技术难度较大。

原采用焊条电弧焊，焊接变形大且难以控制，生产率低。

通过对CO2气保焊、富氩气保焊及焊条电弧焊进行对比工艺试验及评定，决定除对个别有外观要求的焊缝采用富氩气体保护焊外，其余均采用CO2气保焊。

生产实践证明，这样即保证了焊接质量，又提高了劳动生产率，降低了成本，取对了较好的经济效益。

一、焊接接头情况及焊缝技术要求1、焊接接头形式有对接接头、角接接头、T形接头及搭接接头，其中绝大部分是T形接头。

2、焊缝形式有对接焊缝及角焊缝，大部分为角焊缝，由于板厚不同，焊脚分别为6mm，8mm，10mm，12mm，15mm不等。

3、母材主要为碳素结构钢板Q2352A，规格有6mm，8mm，10mm，12mm，20mm，25mm等几种。

4、焊缝外观要求，焊缝及热影响区表面不得有裂纹、气孔、夹渣、未熔合等缺陷。

焊缝形状尺寸符合图样要求，焊缝与母材平滑过度。

部分焊缝要求超声波探伤合格。

二、焊接试验参照JB4708-2000《压力容器焊接工艺评定》，进行CO2气保焊、富氩气保焊、焊条电弧焊对接接头力学性能试验，T形接头角焊缝试验及CO2气保焊、富氩气保焊飞溅成形工艺性能，进行对比分析。

CO2气体保护焊（二保焊）焊接工艺一、焊接材料二、焊前准备三、焊接工艺参数四、操作注意事项五、焊接符号六、焊接结构型式七、焊后清理、检查及焊接缺陷的修补八、焊接质量检验九、安全十、CO2焊机常见故障及焊接出现焊缝缺陷，产生的原因及排除故障十一、常见问题图例一、焊接材料1. CO2 气体纯度要求99.5%，含水量不超过0.1%。

2.焊丝牌号低碳钢及高强度低合金钢重要结构焊接选用H08Mn2SiA碳钢焊丝。

二、焊前准备1.了解焊接结构件产品图纸及技术要求。

2. 熟悉焊接工艺和施焊方法。

3. 检查和调整设备，使设备处于良好的工作状态。

4. 检查工作场地，周围不允许有易燃易爆品。

5. 检查工艺装备是否处于完好状态。

6. 清理焊件表面杂质及污垢。

7. 焊丝表面镀铜不允许有锈点存在。

三、焊接工艺参数1、二氧化碳气体保护焊主要工艺参数有焊丝牌号、直径、气体流量、电流、电压、焊接速度、焊丝伸出长度等。

2、注：若两焊件厚度不同，选择工艺参数时，可参照厚度较薄的焊件。

焊接工艺参数推荐值一般情况下，阳极区的产热大于阴极区，在焊接中常利用电弧的这个特性，将工件和电焊钳与焊接电源的不同极性相连接，从而达到某种要求，工件接电源正极，材料厚度 (mm) 焊丝直径 (mm) 焊接电流 (A) 焊接电压 (V) 气体流量 (L/min) 极性 1.0 0.8 50-110 17-21 6-9 直流反接 2.0 0.8 70-130 18-22 7-10 直流反接 3.0 1.0 90-160 19-24 7-10 直流反接 4.0 1.2 100-190 20-26 8-13 直流反接 6.01.2120-28022-2910-15直流反接称正接法。

反之，为反接法。

3、焊接速度随着焊接速度的增加，焊逢的熔宽、熔深和余高都减少；焊速过高，容易产生咬边和未焊透等缺陷。

同时气体保护效果变坏，易产生气孔；焊速过低易产生烧穿、变形增大、生产率降低。

二氧化碳气体保护焊焊接工艺
二氧化碳气体保护焊（CO2焊）是利用电弧加热焊接材料的工艺，采用CO2气体作为保护气体来保护接头区域，从而使焊接过程达到高质量、高效率的焊接工艺。

CO2保护焊的焊接工艺过程包括以下步骤：
1. 清洁焊接件表面，去除表面污物和油脂。

2. 调整焊机参数，包括焊接电压、电流、焊接速度等。

3. 安装CO2气瓶和气流调节器，控制保护气气流速度和流量。

4. 点焊或拖焊时，用电极引导焊接电弧，在保护气体的保护下焊接。

5. 焊接完成后检查焊缝质量，进行后续加工。

CO2保护焊的优点包括：
1. 焊接速度快，生产效率高。

2. 焊接金属性能好，焊接质量稳定。

3. CO2气体价格低廉，易于获取。

4. 焊接过程中无需使用插入物，减少了成本和工作量。

5. 可用于各种金属焊接，尤其是用于焊接碳钢、不锈钢和铝合金。

CO2保护焊的缺点包括：
1. 对于不同材料需要调整焊接参数，技术要求高。

2. 需要进行焊缝后续加工，如打磨、切割。

3. 焊接过程中会产生二氧化碳等有害气体，需要采取适当的安全措施。

总的来说，CO2保护焊是一种成熟的焊接工艺。

它的高效率、高质量和广泛适用性使其成为工业生产中常用的焊接方法之一。

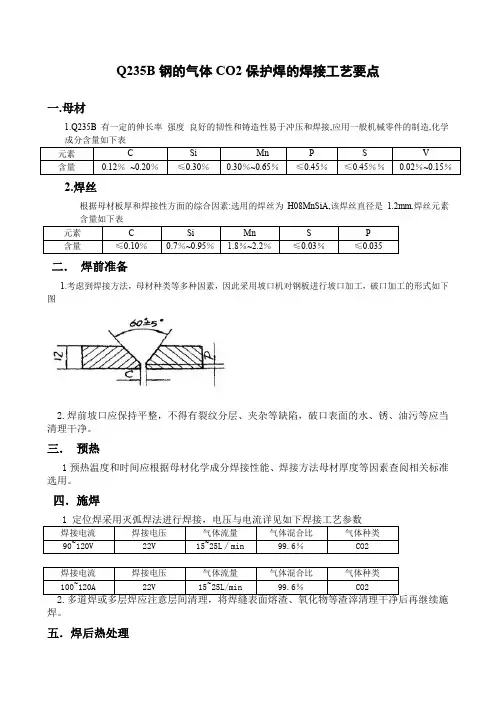

Q235B钢的气体CO2保护焊的焊接工艺要点
一.母材
1.Q235B有一定的伸长率强度良好的韧性和铸造性易于冲压和焊接,应用一般机械零件的制造,化学
成分含量如下表
2.焊丝
根据母材板厚和焊接性方面的综合因素:选用的焊丝为H08MnSiA,该焊丝直径是1.2mm.焊丝元素
二．焊前准备
1.考虑到焊接方法，母材种类等多种因素，因此采用坡口机对钢板进行坡口加工，破口加工的形式如下图
2.焊前坡口应保持平整，不得有裂纹分层、夹杂等缺陷，破口表面的水、锈、油污等应当清理干净。

三．预热
1预热温度和时间应根据母材化学成分焊接性能、焊接方法母材厚度等因素查阅相关标准选用。

四．施焊
焊。

五．焊后热处理
在焊后进行热处理的方法应以焊接工艺指导书为标准。

六．焊后检验
检验焊缝有无表面缺陷后在进行无损检测。

安徽机电职业技术学院金属材料焊接工艺制定与评定课程设计说明书
系（部）：机械工程系
班级：焊接3111
姓名：
指导教师：
2013~ 2014学年第1 学期
焊接工艺评定试件施焊及检验记录。
