粉剂立式包装机介绍PPT课件

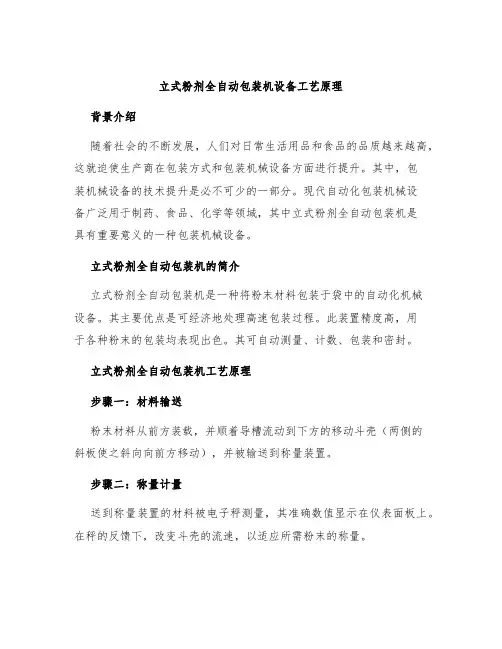

立式粉剂全自动包装机设备工艺原理背景介绍随着社会的不断发展，人们对日常生活用品和食品的品质越来越高，这就迫使生产商在包装方式和包装机械设备方面进行提升。

其中，包装机械设备的技术提升是必不可少的一部分。

现代自动化包装机械设备广泛用于制药、食品、化学等领域，其中立式粉剂全自动包装机是具有重要意义的一种包装机械设备。

立式粉剂全自动包装机的简介立式粉剂全自动包装机是一种将粉末材料包装于袋中的自动化机械设备。

其主要优点是可经济地处理高速包装过程。

此装置精度高，用于各种粉末的包装均表现出色。

其可自动测量、计数、包装和密封。

立式粉剂全自动包装机工艺原理步骤一：材料输送粉末材料从前方装载，并顺着导槽流动到下方的移动斗壳（两侧的斜板使之斜向向前方移动），并被输送到称量装置。

步骤二：称量计量送到称量装置的材料被电子秤测量，其准确数值显示在仪表面板上。

在秤的反馈下，改变斗壳的流速，以适应所需粉末的称量。

步骤三：袋制作卷筒材料经离心分条机切割成准确长度的袋子，然后移动到成袋操作位，进一步支撑并向上张开。

步骤四：袋充填桶装物料通过充填管送入在成袋操作位上的袋子内。

步骤五：袋封口袋子内粉末达到计量要求后，向下运送到位于下方的封口工作位。

袋子进入封口区域后，传送带传动装置引导袋子的顶部进入外围的左右封口装置。

顶部封口时，利用热封条加热，达到密封。

然后，在袋子被传输到次级封口空间后，利用机械压力和封口器将袋子的中央封口关闭。

步骤六：放袋和收袋最后，残留气压或氮气将通过空气吸口将剩余空气抽出，然后将完全封好的袋子从袋子封口过渡到外部輸送接管或成盘輸送接管。

结论综上所述，立式粉剂全自动包装机是一种非常重要的自动化机械设备，经济、高效、精度高、适用于小粒或细粉末的包装。

了解其正常的工艺原理和步骤是非常必要的，因为它们有助于在使用过程中更好地维护设备。

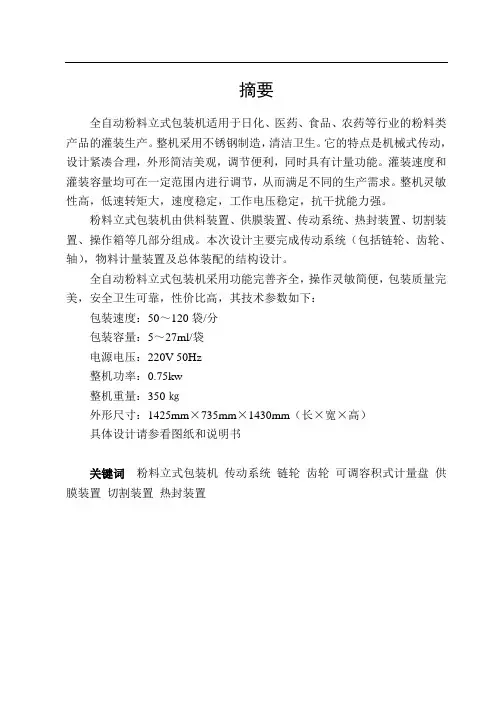

摘要全自动粉料立式包装机适用于日化、医药、食品、农药等行业的粉料类产品的灌装生产。

整机采用不锈钢制造，清洁卫生。

它的特点是机械式传动，设计紧凑合理，外形简洁美观，调节便利，同时具有计量功能。

灌装速度和灌装容量均可在一定范围内进行调节，从而满足不同的生产需求。

整机灵敏性高，低速转矩大，速度稳定，工作电压稳定，抗干扰能力强。

粉料立式包装机由供料装置、供膜装置、传动系统、热封装置、切割装置、操作箱等几部分组成。

本次设计主要完成传动系统（包括链轮、齿轮、轴），物料计量装置及总体装配的结构设计。

全自动粉料立式包装机采用功能完善齐全，操作灵敏简便，包装质量完美，安全卫生可靠，性价比高，其技术参数如下：包装速度：50～120袋/分包装容量：5～27ml/袋电源电压：220V 50Hz整机功率：0.75kw整机重量：350㎏外形尺寸：1425mm×735mm×1430mm（长×宽×高）具体设计请参看图纸和说明书关键词粉料立式包装机传动系统链轮齿轮可调容积式计量盘供膜装置切割装置热封装置AbstractFull-automatic powder vertical modle packing machine is used for the consecutive filling of granuar products with varied viscosity in daily chemical industy, medicine,foodstuffs,pesticide and petrochemical industry. The whole machine,made of stainless steel,is clean and hygienic,and fully in compliance with the GMP requirements for medicine production.Its features are as follows: compact and reasonable design,and simple and attractive appearance,easy adjustments and accurate filling can be achieved and counting is provided.The filling range and speed could be adjusted and very simple .It has characteristics of start buffering,high flexibility,large torque at lower velocity,stable speed,,constant working voltage and antidisturbance.Full-automatic powder vertical modle packing machine is composed by material providing installlation,membrane providing installation,transmission system,sealing installation,cutting installation operating box and so on. This design mainly completes the transmission system (including chain wheel, gear, axis), material measurement installment and overall assembly structural design.Full-automatic powder stand modle packing machine includes perfect functions and is easy to use,inaddition the machine has a beautiful package and a high quality/price ratio.Its specifications are as follows:Packing speed:50120 bags/minPacking volume: 5～27ml/bagPower source: 220V 50HzPower: 0.75kwWeight: 350㎏Dimension: 1300*800*1700mmPlease look at the diagranm paper and the specification for the concrete design.Keywords：Full-automatic powder vertical modle packing machine ;driving system ; Chain wheel ; Gear; Adjustable volume type measurement plate; For membrane equipment; Cutting installment; Heat-seal installment.目录摘要 (I)Abstract (II)第1章绪论 (1)1.1我国粉料立式包装机械现状 (1)1.2我国粉料立式包装机存在的主要问题 (2)1.3我国食品包装机械存在的发展趋势 (2)1.4本章小结 (3)第2章设计任务简介 (5)2.1设计题目 (5)2.2主要组成部分 (5)2.3主要技术参数 (5)2.4用途 (6)2.5包装材料： (6)2.6.本章小结： (6)第3章传动系统 (8)3.1传动系统简介 (8)3.2电机的计算与选用 (8)3.2.1 选择电机类型 (8)3.2.2 确定电机容量 (8)3.2.3确定电机的转速 (9)3.2.4总传动比的分配 (9)3.3减速器的选用 (10)3.4机械无极变速器的选用 (11)3.5链传动 (12)3.5.1 链传动的特点 (12)3.5.2 链传动的主要设计任务 (12)3.5.3 链传动的张紧 (12)3.5.4 链传动部分的设计 (12)3.6齿轮传动 (17)3.6.1 齿轮传动特点 (17)3.6.2 齿轮的材料 (17)3.6.3 直齿圆柱齿轮传动的设计计算 (17)3.6.4 直齿锥齿轮传动的设计计算 (20)3.7轴的设计计算 (26)3.7.1 轴的强度计算 (26)3.7.2 轴的校核 (27)3.8滚动轴承的选用 (31)3.9本章小结 (32)第4章物料计量装置 (33)4.1粉状物料的定量装置 (33)4.2容积定量 (33)4.3可调容积式量杯计量装置的工作原理 (35)4.4本章小结 (35)第5章供膜装置 (37)5.1.供膜装置的选用 (37)5.2供膜装置的主要组成 (37)5.3供膜装置的工作过程 (37)5.4本章小结 (38)第6章热封装置 (39)6.1热封装置概况 (39)6.2热封装置主要组成部分 (39)6.3本章小结 (40)第7章切割装置 (41)7.1切割装置主要组成部分： (41)7.2切割装置的调整 (41)7.3本章小结 (42)结论 (43)参考文献 (44)致谢 (45)附录1 ............................................................................ 错误!未定义书签。

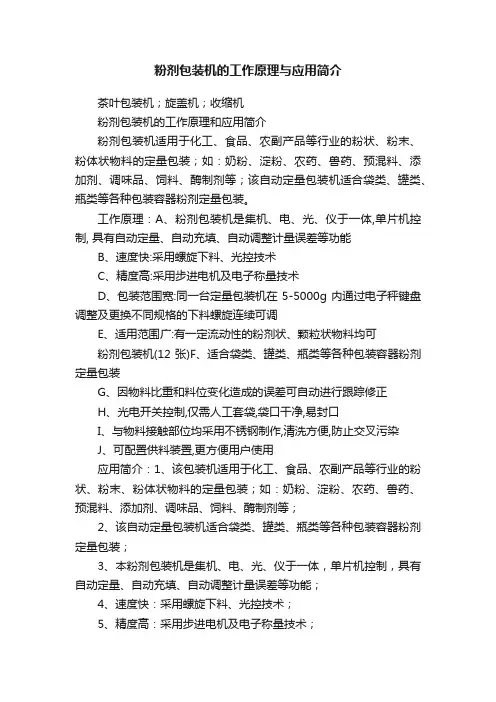

粉剂包装机的工作原理与应用简介茶叶包装机；旋盖机；收缩机粉剂包装机的工作原理和应用简介粉剂包装机适用于化工、食品、农副产品等行业的粉状、粉末、粉体状物料的定量包装；如：奶粉、淀粉、农药、兽药、预混料、添加剂、调味品、饲料、酶制剂等；该自动定量包装机适合袋类、罐类、瓶类等各种包装容器粉剂定量包装。
