书名=实用继电保护技术作者=方大千编著出版社=人民邮电出版社出版日期=20033 . 2 . 5变压器瓦斯保护当变压器内部发生故障时，变压器油会膨胀并汽化，气体通过瓦斯继电器流向油枕时，使瓦斯继电器动作，发出预告信号或跳闸。
瓦斯继电器有浮筒式、挡板式和开口杯式三种型式，其中开口杯式（复合式）最为可靠。
它采用干簧触点，型号有FJ3-80和QJ1-80型两种。
FJ3-80型一般用于中、小型变压器中，Q J1-80型用于大容量变压器和强迫油循环冷却式变压器中。
1．瓦斯继电器的结构FJ3-80型复合式瓦斯继电器的结构如图3-15所示。
1一上开口杯；2一下开口杯；3一干挤触点；4一平衡锤；5一放气阀；6一探针；7一支架；8一挡板；9一进油挡板；10一永久磁铁图3-15 FJ3-80型复合式瓦斯继电器的结构继电器的上、下方各有一个带干簧接点的开口杯，即上开口杯和下开口杯。
正常时，上、下开口杯1和2都浸在油内，由于开口杯及附件在油内的重力所产生的力矩比平衡锤4所产生的力矩小，因此开口杯都处于上升位置，干簧触点3是断开的。
当油箱内发生轻微故障时，产生的少量气体（称轻瓦斯）聚集在继电器的上部，迫使油面下降，上开口杯1露出油面。
这时，上开口杯及附件在空气中的重力加上杯内的油重所产生的力矩大于平衡锤所产生的力矩。
因此上开口杯1沿顺时针方向转动，并带动永久磁铁10靠近干簧触点3，干簧触点依靠磁力作用而闭合，发出轻瓦斯的预告信号。
当油箱内发生严重故障时，产生大量气体（称重瓦斯），形成油气流，沿连接管冲向油枕。
瓦斯继电器的挡板8在油流的冲击下，带动下开口杯2沿顺时针方向转动，使下部干簧触点闭合，发出重瓦斯报警信号，并作用于断路器跳闸。
在有人值班的场所，不需要因油面严重下降而跳闸，可将下开口杯2底部的螺丝拧掉，使重瓦斯不动作，只使轻瓦斯作用于信号。
2．瓦斯继电保护原理电路图3一16为瓦斯继电保护原理电路图。
图3一16瓦斯继电保护原理电路图工作原理：当变压器内部发生轻微故障时，有轻瓦斯产生，瓦斯继电器KG的上触点（l一2）闭合，作用于预告信号；当发生严重故障时，重瓦斯冲出，瓦斯继电器的下触点（3一4)闭合，经中间继电器KC作用于信号继电器KS，发出报警信号，同时断路器跳闸。
瓦斯继电器的结构与工作原理机制
瓦斯继电器测试原理
瓦斯继电器是用于保护电力变压器的一种气体装置，安装在储油柜和油箱间之间的管道中，是对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线、绝缘劣化和油面下降等的内部故障的保护，利用在变压器内部发生故障油分解时产生气体或造成油流涌动时，触发瓦斯继电器的动作信号，然后接收不同类型的信号发送至继电保护单元，由此做出正确的处理方式，科学有效的预防重大电力事故的发生，瓦斯继电器有两种工作状态，一种是轻瓦斯，一种是重瓦斯。
1019
瓦斯继电器的结构
轻瓦斯主要反映在运行或者轻微故障时由油分解的气体上升入瓦斯继电器，气压
使油面下降，继电器的开口杯随油面落下，轻瓦斯弹簧触点接通发出信号，当轻瓦斯内气体过多时，可以由瓦斯继电器的气嘴将气体放出，如图：
重瓦斯主要反映在变压器严重内部故障（特别是匝间短路等其他变压器保护不能快速动作的故障）产生的强烈气体推动油流冲击挡板，挡板上的磁铁吸引重瓦斯弹簧触点，使触点接通而跳闸，如图：1022D
问：瓦斯继电器发生动作后应该采取哪些措施
答：瓦斯继电器发生动作之后，技术人员应立即检查，如气体继电器内有气体，则应记录气体量，观察气体的颜色及验证是否可燃，取气样或油样做气象色谱分析，对所含的氢气、氧气、一氧化碳、二氧化碳、甲烷、乙烷、乙烯、乙炔等气体进行定性和定量检测，准确判断性质，发展趋势、和严重程度，若气象色谱判定结果无异常，则变压器可继续运行，否则变压器应该采取停运的预处理措施。

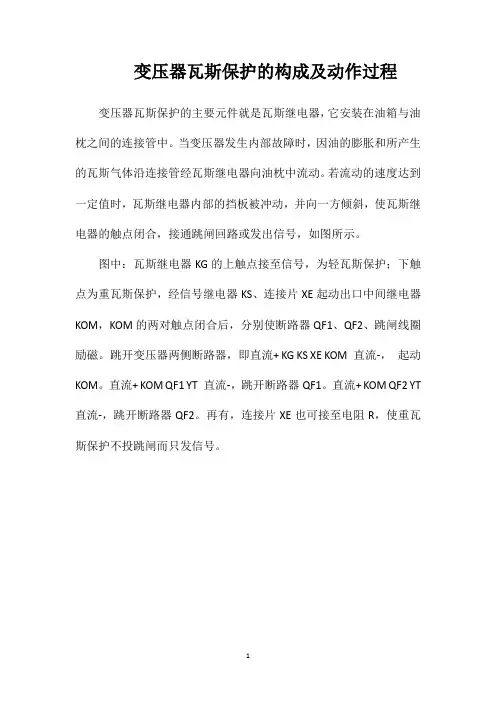

变压器瓦斯保护的构成及动作过程变压器瓦斯保护的主要元件就是瓦斯继电器，它安装在油箱与油枕之间的连接管中。
当变压器发生内部故障时，因油的膨胀和所产生的瓦斯气体沿连接管经瓦斯继电器向油枕中流动。
若流动的速度达到一定值时，瓦斯继电器内部的挡板被冲动，并向一方倾斜，使瓦斯继电器的触点闭合，接通跳闸回路或发出信号，如图所示。
图中：瓦斯继电器KG的上触点接至信号，为轻瓦斯保护；下触点为重瓦斯保护，经信号继电器KS、连接片XE起动出口中间继电器KOM，KOM的两对触点闭合后，分别使断路器QF1、QF2、跳闸线圈励磁。
跳开变压器两侧断路器，即直流+ KG KS XE KOM 直流-，起动KOM。
直流+ KOM QF1 YT 直流-，跳开断路器QF1。
直流+ KOM QF2 YT 直流-，跳开断路器QF2。
再有，连接片XE也可接至电阻R，使重瓦斯保护不投跳闸而只发信号。
1。

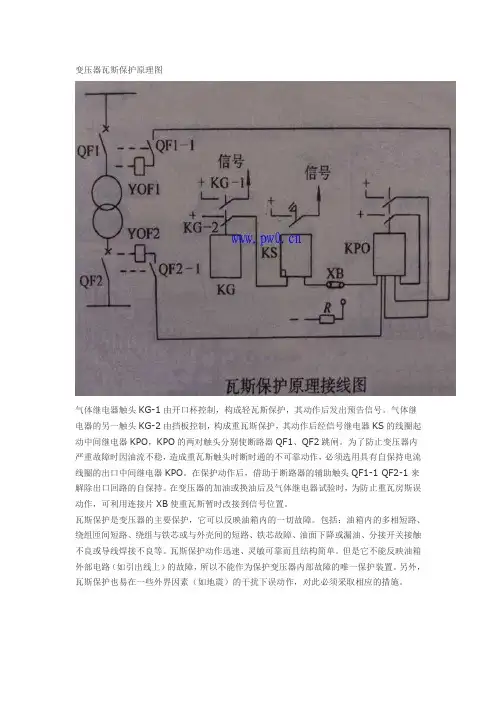

变压器瓦斯保护原理图
气体继电器触头KG-1由开口杯控制，构成轻瓦斯保护，其动作后发出预告信号。
气体继电器的另一触头KG-2由挡板控制，构成重瓦斯保护，其动作后经信号继电器KS的线圈起动中间继电器KPO，KPO的两对触头分别使断路器QF1、QF2跳闸。
为了防止变压器内严重故障时因油流不稳，造成重瓦斯触头时断时通的不可靠动作，必须选用具有自保持电流线圈的出口中间继电器KPO。
在保护动作后，借助于断路器的辅助触头QF1-1 QF2-1来解除出口回路的自保持。
在变压器的加油或换油后及气体继电器试验时，为防止重瓦房斯误动作，可利用连接片XB使重瓦斯暂时改接到信号位置。
瓦斯保护是变压器的主要保护，它可以反映油箱内的一切故障。
包括：油箱内的多相短路、绕组匝间短路、绕组与铁芯或与外壳间的短路、铁芯故障、油面下降或漏油、分接开关接触不良或导线焊接不良等。
瓦斯保护动作迅速、灵敏可靠而且结构简单。
但是它不能反映油箱外部电路（如引出线上）的故障，所以不能作为保护变压器内部故障的唯一保护装置。
另外，瓦斯保护也易在一些外界因素（如地震）的干扰下误动作，对此必须采取相应的措施。
变压器瓦斯保护的结构与工作原理瓦斯保护是油浸式变压器的一种保护装置，是变压器内部故障的主要保护元件，对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线及绝缘劣化和油面下降等故障均能灵敏动作。
安装在变压器箱盖与储油柜的联管上，当油浸式变压器的内部发生故障时，由于电弧将使绝缘材料分解并产生大量的气体或造成油流冲动时，使继电器的接点动作，以接通指定的控制回路，并及时发出信号或自动切除变压器。
一、概念轻瓦斯：当变压器内部发生轻微故障时，气体产生的速度较缓慢，气体上升至储油柜途中首先积存于瓦斯继电器的上部空间，使油面下降，浮筒随之下降而使水银接点闭合，接通报警信号。
重瓦斯：当变压器内部发生严重故障时，则产生强烈的瓦斯气体，油箱内压力瞬时突增，产生很大的油流向油枕方向冲击，因油流冲击档板，档板克服弹簧的阻力，带动磁铁向干簧触点方向移动，使水银触点闭合，接通跳闸回路，使断路器跳闸。
型号的组成及其代表意义：QJ**——** **Q（气体）J（继电器）**（设计序号）——**（管路通径mm） **（特殊使用环境代码，TH —湿热带型；TA —干热带型；一般型不加表示）二、结构与工作原理1、瓦斯继电器结构QJ型继电器结构基本相同，只是QJ4-25型跳闸信号为单接点式，其它均为双接点式。
继电器芯子结构如图所示，继电器芯子上部由开口杯（浮子）3、重锤4、磁铁6和干簧接点10构成动作于信号的气体容积装置，其下部由挡板5、弹簧8、调节杆9、磁铁6和干簧接点10构成动作于跳闸的流速装置。
盖上的气塞1是供安装时排气以及运行中抽取故障气体之用。
探针2是供检查跳闸机构的灵活性和可靠性之用。
1 气塞 2探针 3开口杯（浮子） 4重锤5挡板6磁铁 7接线端子 8弹簧 9调节杆 10干簧接点2、瓦斯继电器工作原理?继电器正常运行时其内部充满变压器油，开口杯（浮子）处于图1所示的上倾位置。
当变压器内部出现轻微故障时，变压器油由于分解而产生的气体聚集在继电器上部的气室内，迫使其油面下降，开口杯3随之下降到一定位置，其上的磁铁6使干簧接点10吸合，接通信号回路，发出报警信号。
