瓦斯继电器1、简介瓦斯继电器(又称气体继电器)是变压器的一种保护装置,我公司消弧/接地变常用瓦斯继电器型号为QJ1-50(QJ代表气体继电器,50代表管径),装在变压器的油枕和油箱之间的管道内,利用变压器内部故障而使油分解产生气体或造成油流涌动时,使气体继电器的接点动作,接通指定的控制回路,并及时发出信号告警(轻瓦斯)或启动保护元件自动切除变压器(重瓦斯)。
2、结构与工作原理1. 探针 6. 接线端子2. 放气塞 7. 上盖3. 重锤 8. 弹簧4.开口杯(浮子) 9. 干簧接点5. 磁铁 10. 挡板(继电器芯子结构)2.1气体继电器工作原理变压器正常工作时,继电器内是充满变压器油的,当变压器在运行中出现轻微故障时,因变压器油分解而产生的气体将积聚在继电器容器的上部,迫使继电器油面下降,开口杯(浮子)随之下降至某一限定位置时,磁铁使信号接点接通,发出报警信号。
若因变压器漏油而使油面降低,同样发出报警信号。
当变压器内部发生严重故障时(特别是匝间短路等其他变压器保护不能快速动作的故障),产生的强烈气体使油箱内压力瞬时升高,将会出现油的涌浪,从而在管路内产生油流,冲击继电器的挡板运动。
当挡板运行到某一限定位置时,磁铁使跳闸接点接通,将变压器从电网中切除。
2.2工作特性3.1瓦斯继电器的安装继电器应安装在油浸变压器油箱与储油柜之间的连接管路上,联管的内径应与继电器的管路通径(口径)一致,继电器上的箭头必须指向储油柜。
允许储油柜端稍高,但联管的轴线与水平面的倾斜度不得超过4%,或采用安装导气联管的方法,使变压器内部的气体易于汇集在继电器内。
继电器的安装位置应便于取气样及观察继电器,并方便运行现场对继电器的检修,其安装位置应保证继电器芯子能顺利的从壳体中取出。
从气塞处打进空气,可以检查“报警信号”接点动作的可靠性。
将探针罩拧下,按动探针,可以检查“切除信号(跳闸)”接点动作的可靠性。
油时请先将放气塞打开,然后注油。
变压器瓦斯保护(气体保护)当变压器油箱内部发生故障时,短路电流产生电弧使变压器油和绝缘介质分解、产生大量气体,而月.故障越严重,产生的气体越多,反应这种气体而动作的保护称为气体保护,也称为瓦斯保护。
变压器的气体保护是油浸式变压器的主保护,能够有效地反应变压器油箱内部的各种故障(包括绕组断线),另外当变压器发生严重漏油时气体保护也能动作。
变压器气体保护包括轻瓦斯保护和重瓦斯保护两部分。
轻瓦斯保护动作时,只发信号;重瓦斯保护动作时,瞬时切除变压器。

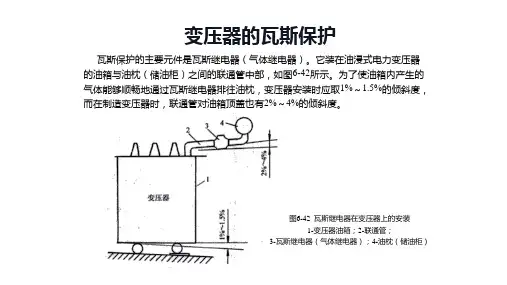

一、气体继电器气体保护的主要元件是气体继电器,也称瓦斯继电器,安装在变压器油箱与油枕之间的连接管道中,如图4-1所示。
在变压器油箱内故障产生气体时,气体从油箱流向油枕,气流及带动的油流冲击气体继电器,使其动作。
我国电力系统中采用的气体继电器多是复合式气体继电器,例如开口杯挡板式气体继电器,内部结构如图4-2所示。
1—罩;2—顶针;3—气塞;4—磁铁;5—开口杯;6—重锤;7—探针;8—开口销;9—弹簧;10—挡板;11—磁铁;12—螺杆;13—干簧触点(重瓦斯);14—调节杆;15—千簧触点(轻瓦斯);16—套管;17—排气孔变压器正常运行时,继电器内充满油,开口杯在油的浮力和重锤的作用下上翘,磁铁4处于干簧触点15上方(图示状态),干簧触点15在断开位置;挡板在弹簧作用下处于正常静止位置,磁铁11远离干簧触点13,干簧触点13在断开位置。
当变压器内发生轻微故障时,产生少量气体流向油枕,气体汇集在气体继电器的上部,使继电器内部油面下降,开口杯露出油面。
由于开口杯失去油的浮力,在重锤的作用下而下沉,磁铁4靠近干簧触点15,干簧触点15闭合,发出轻瓦斯动作信号。
同理,当变压器漏油时油面下降,同样发出轻瓦斯动作信号。
当变压器内发生严重故障时,例如相间短路、匝间短路等,油箱内产生大量气体,强大的气流及带动的油流冲击挡板,挡板克服弹簧作用力,向干簧触点13方向晃动,磁铁ll靠近簧触点13,干簧触点13闭合,接通重瓦斯动作跳闸回路,断开变压器各侧断路器,切除变压器。
瓦斯继电器的结构和动作原理
图7—2FJ—80型复合式瓦斯继电器结构
1.上开口杯
2.永久磁铁
3.干簧触点
4.下开口杯
5.进油档板
6.平衡锤
7.档板8.支架9.探针10.放气阀
1.轻瓦斯当油箱内部积聚到瓦斯继电器气体的数量达到250~300㎝3时,轻瓦斯继电器动作于信号
2.重瓦斯当变压器油箱内部短路,汽化的油气流冲向瓦斯继电器,当油气流通过瓦斯继电器的速度达到0.7~1.2m/s 时,重瓦斯继电器动作,发出跳闸脉冲。
由于重瓦斯继电器在油气流的作用下摇摆,致使跳闸不果断,为此在保护出口继电器加装自维持回路,如图7—3所示。
