塑料模注射模设计题目

二、填空：（每小题 2 分）1、注射成型一般用于热塑性塑料的成型。

压缩模塑主要用于热固性塑料成型．2、挤出成型时，在挤出过程中，塑料加压方式有连续加压和间断加压两中，因此，挤出成型工艺可分为连续和间断两种。

3、注射时，模具型腔充满之后，需要的一定的保压时间。

4、塑件的花纹，标记，符号，及其文字应易于成型和脱模，便于模具制造。

为了便于塑件的脱模，在一般情况下，使塑件在开模时留在动模上。

6、分型面选择时要便于侧分型和抽芯。

若塑件有侧孔或侧凹时，宜将侧型芯设置在垂直开模方向上，，除液压抽芯机构外，一般应将抽芯或分型距较大的放在开模方向上。

-为了保证塑件质量，分型面选择时，对有同轴度要求的塑件，将有同轴度要求的部分设在同一模板内。

-= 塑料模的合模导向装置主要有导柱导向和锥面定位，通常用导柱导向。

7、当模塑大型，精度要求高，深型腔，薄壁及非对称塑件时。

会产生大的侧压力，不仅用导柱导向机构，还需增设锥面导向和定位。

11、挤压环的作用是在半溢式压缩模具中用以限制凸模下行的位置，保证获得最薄的水平飞边。

溢式模没有加料腔，凸模与凹模在分型面水平接触。

15、排气是塑件成型的需要,引气是塑件脱模的需要16、常见的引气方式有镶拼式侧隙引气和气阀式引气17、在实际生产中斜导拄斜角α一般取15～ 20 度，最大不超过25 度 .18、为了保证斜导拄申出端准确可靠的进入滑快斜孔，侧滑块在完成抽芯后必须停留在一定位置上，为此滑块需要有定位装置。

19、在塑件注射成型过程中，侧型心在抽芯方向上受到型腔内塑料熔体较大的推力作用，为了保护斜导拄和保证塑件精度而使用楔紧块，楔紧块的斜角α一般为α+ （2～ 3）。

20、斜导拄与滑块都设在定模上，为完成脱模和抽芯工作，需采用定距分型拉紧机构。

21、斜导拄在定模上，滑块在动模这种结构可通过推出机构或定距分型机构来实现斜导拄与滑块的相对运动。

由于滑块可以不脱离斜导拄，所以不设置滑快定位装置。

一、判断题（共15题。

将判断结果填入答题卡中，正确的填“√”，错误的填“×”。

每题2分，满分30分。

）1、排气槽通常设置在熔体最后充满的地方。

2、注塑制品发生烧焦现象的主要原因是注塑压力过大。

3、圆筒形产品通常使用推板顶出。

4、流道末端的排气间隙一般比型腔末端排气间隙小。

5、在其他条件相同的条件下，塑料与型芯的摩擦系数越大，脱模阻力越大。

6、塑料收缩率是材料固有的属性，它与注塑成型工艺、塑料制品设计、模具结构设计无关。

7、一般地，立式注塑机所占的高度较大，卧式注塑机所占的长度较大。

8、多型腔注塑模具的流道平衡有自然平衡和人工平衡。

9、在其他条件相同的情况下，塑料收缩率会随着注塑压力的增大而增大。

10、对于PA和PMMA来说，都可以采用潜伏式浇口。

11、三板式注射模具的流道凝料和制品从相同的分型面取出。

、潜伏式浇口和点浇口都是可以自动脱落的进浇方式。

12、薄壁制品发生缺料时，应该首先提高注射压力。

13、为了使嵌件与塑件牢固地连接在一起，嵌件的表面应具有止动的部分，以防嵌件移动。

14、为便于塑料件脱模，应使塑件在开模时尽可能留在定模一侧。

F15、塑料制品壁厚过小会造成流动阻力过大，发生缺胶现象。

壁厚过大会造成原料浪费并且缩水严重。

T16、模具工业的水平和发展状况已被认为是衡量个国家工业水平的重要标志之一。

T17、平衡式流道是指流道到各型腔浇口的长度、断面形状、尺寸都相同的流道。

T18、ABS与PA相比较，前者更容易发生飞边现象，这是因为前者的流动性较强。

F19、一些塑料成型时会产生腐蚀性副产品，例如PVC塑料，因此最好使用的耐腐蚀的模具钢。

T20、角式注塑机是指注射螺杆与合模方向相互垂直的注塑机。

T21、注塑机额定注射量大于制品及流道所需塑料质量即可。

F22、注塑机喷嘴圆弧半径必须大于模具主流道衬套圆弧半径。

F23、两板式注射模具的流道凝料和制品从不同的分型面取出。

F24、一般情况下，大批量生产的模具应该对主要零件进行适当的热处理。

1.在注射成型中应控制合理的温度,即控制料筒、喷嘴与模具温度。

2.根据塑料的特性与使用要求,塑件需进行塑后处理,常进行退火与调湿处理。

3.塑料模具的组成零件按其用途可以分为成型零件与结构零件两大类。

4.在注射成型时为了便于塑件的脱模,在一般情况下,使塑件在开模时留在动模上。

5.塑料一般就是由树脂与添加剂组成。

6.塑料注射模主要用来成型热塑性塑料件。

压缩成型主要用来成型热固性塑料件。

7.排气就是塑件成型的需要,引气就是塑件脱模的需要。

8.注射模的浇注系统有主流道、分流道、浇口、冷料穴等组成。

9.凹模其形式有整体式与组合式两种类型。

10.导向机构的形式主要有导柱导向与锥面定位两种。

11.树脂分为天然树脂与合成树脂。

12.注射模塑最主要的工艺条件,即“三要素”就是压力、时间与温度。

1、卧式注射机SX-Z-63/50中的50表示锁模力为( D ) D、500kN2、注射机料筒温度的分布原则就是什么？ ( A )A、前高后低3.热塑性塑料在常温下,呈坚硬固态属于( A )A、玻璃态4.下列不属于塑料模失效形式的就是( D )？ D、冷却5.凹模就是成型塑件( B )的成型零件？B、外表面6.球头铣刀主要用于加工塑料模具零件中的( D )内容？ D、轮廓7.下列不属于注射模导向机构的就是( D )？ D、推杆8.主流道一般位于模具中心位置,它与注射机的喷嘴轴心线( D )？D、重合9.下列不属于推出机构零件的就是( C )？ C、型芯10.压缩模具中凸模的结构形式多数就是( B )的,以便于加工制造。

B、整体式11.以下属于天然树脂的就是( A )A、松香12.下列不属于塑料模具结构零件的作用的就是( D )？ D、成型13.下列不属于稳定剂的就是:(D ) D、树脂14( C )的作用,除了用其顶部端面构成冷料穴的部分几何形状之外,还负责在开模时把凝料从主流道中拉出。

C、拉料杆15.多型腔模具适用于( B )生产？ B、大批量1.任何模具上都不需设有冷却或加热装置。

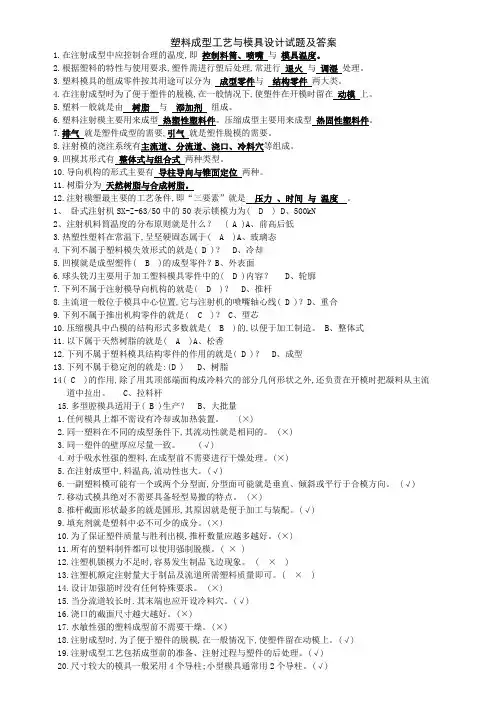

塑料成型工艺与模具设计试题及答案2一、填空题1(在注射成型中应控制合理的温度，即控制料筒、喷嘴和模具温度。

2(根据塑料的特性和使用要求，塑件需进行塑后处理，常进行退火和调质处理。

3(塑料模具的组成零件按其用途可以分为成型零件与结构零件两大类。

4(在注射成型时为了便于塑件的脱模，在一般情况下，使塑件在开模时留在动模上。

5(塑料一般是由树脂和添加剂组成。

6(塑料注射模主要用来成型热塑性塑料件。

压缩成型主要用来热固性塑料件。

成型7(排气是塑件成型的需要，引气是塑件脱模的需要。

8(注射模的浇注系统有主流道、分流道、浇口、冷料穴等组成。

9(凹模其形式有整体式和组合式两种类型。

10(导向机构的形式主要有导柱导向和锥面定位两种。

11(树脂分为天然树脂和合成树脂。

12(注射模塑最主要的工艺条件，即“三要素”是压力、时间和温度。

二、单选题1. 卧式注射机SX-Z-63/50中的50表示锁模力为( D )33cmcmA、500 B、50 C、50kN D、500kN2.注射机料筒温度的分布原则是什么 ( A ) is an effective shortcut to scientific and technological innovation. To active exploration "research" joint innovation of path, through joint development, andtechnology cooperation, variety form, will University Hospital by of hi-tech results in I County for into, formed reality productivity; torelies on technology cooperation led economic structure upgrade, aroundI County industry layout, active docking University, and researchhospital by, hi-tech research results, with external think tank, speedup transformation upgrade chemical, and mechanical, traditional industry, speed up life paper, and food, and textile, and mechanical tool, new products development, and technology development, and New process innovation, promoted related industry by single products to diversified extends, by General products to high-end products extends, promoted industry expanded capacity, and upgrade grade, nine Xin day of in cosmetics industry has near ten years of accumulation, and Nanjing Institute cooperation for industry upgrade, both joint development of "Chinese God SOAP", take "micro-business" mode for letter sale, products innovation and sales mode innovation are brings has good of benefits; toA、前高后低B、前后均匀C、后端应为常温D、前端应为常温3(热塑性塑料在常温下，呈坚硬固态属于( A )A、玻璃态B、高弹态C、粘流态D、气态4(下列不属于塑料模失效形式的是( D )A、变形B、断裂C、磨损D、冷却5(凹模是成型塑件(B )的成型零件A、内表面B、外表面C、上端面D、下端面6(球头铣刀主要用于加工塑料模具零件中的( D )内容A、大平面B、孔C、键槽D、轮廓7(下列不属于注射模导向机构的是( D )A、导柱B、导套C、导向孔D、推杆8(主流道一般位于模具中心位置，它与注射机的喷嘴轴心线( D )A、垂直B、相交C、相切D、重合9(下列不属于推出机构零件的是( C )cooperation for industry upgrade, both joint development of "Chinese God SOAP", take "microcapacity, and upgrade grade, nine Xin day of in cosmetics industry has near ten years of accumulation, and Nanjing Institute end products extends, promoted industry expanded -d industry by single products to diversified extends, by General products to highxtile, and mechanical tool, new products development, and technology development, and New process innovation, promoted relatery, speed uplife paper, and food, and tetech research results, with external think tank, speed up transformation upgrade chemical, and mechanical, traditional indust-around I County industry layout, active docking University, and research hospital by, hi grade,tech results in I County for into, formed reality productivity; to relies on technology cooperation led economic structure up-t innovation of path, throughjoint development, and technology cooperation, variety form, will University Hospital by of hiis an effective shortcut to scientific and technological innovation. To active exploration "research" joinsinnovation and sales mode innovation are brings has good of benefits; tobusiness" mode for letter sale, product-2HKA、推杆B、复位杆C、型芯D、推板10(压缩模具中凸模的结构形式多数是( B )的，以便于加工制造。
