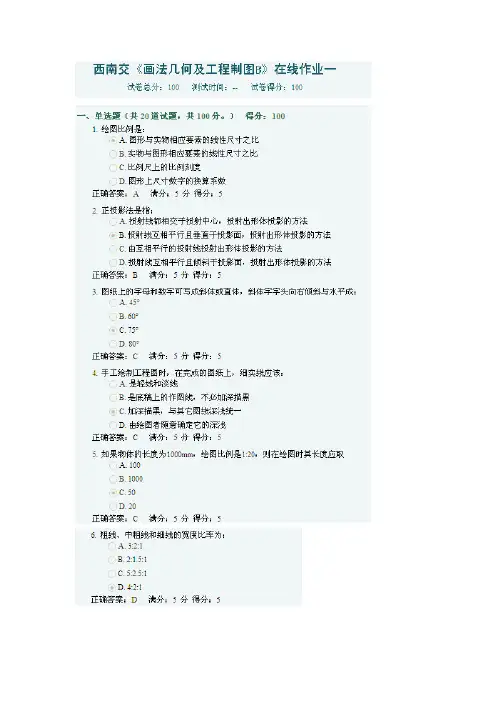

1、单项选择题(30)1．图纸的会签栏一般在（ B）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内@！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B）For personal use only in study and research; not for commercial useA．400 B．2000 C．10000 D．2003．下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C)A. 594 841（A1）B. 210 297(A4)C. 420 594(A2)D. 297 420(A3) 1189*841(A0)8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：(B )A. 594 841B. 210 297C. 420 594D. 297 4209. 绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13. 粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14. 中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15. 粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18. 右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19. 右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21. 绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22. 徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23. 工程上常用的图示方法中使用最广泛的是那一种？( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24. 下面关于轴测投影的说法哪一个是正确的？ ( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25. 正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26. 多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28. @下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D. 接合性29.@ 平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30@. 三面投影图在度量关系上有： ( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31. @三面投影图中水平投影反映形体的： (B )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系32.@ 三面投影图中正面投影反映形体的： ( C)A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系33. 三面投影图中侧面投影反映形体的： (D )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系34. 如果A点在V投影面上，则：(B )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为035. 如果A点在H投影面上，则：( C )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为036. 如果A点在W投影面上，则：( A )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为037. 右图中两直线的相对几何关系是： ( 做重线 )A. 相交B. 交错C. 相交垂直D. 交错垂直38. 右图中两直线的相对几何关系是： ( C )A. 相交B. 交错C. 平行D. 无法判断39. 右图中两直线的相对几何关系是： ( A )A. 相交B. 交错C. 相交垂直D. 交错垂直40. 右图中两直线的相对几何关系是： ( D比例 )A. 相交B. 交错C. 相交垂直D. 交错垂直41. 右图中两直线的相对几何关系是： ( B )A. 相交B. 交错C. 平行D. 交错垂直42. 右图所示平面的类型是：( D )A. 水平面B. 正平面C. 侧平面D. 任意倾斜平面43. @右图所示平面的类型是：( B )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面44. 右图所示平面的类型是：( B )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面45. 下图中三棱锥的侧面投影是：( C )46.在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上47. 轴测投影是根据什么原理投射得到的：( A )A. 平行投影B. 中心投影C. 正投影D. 斜投影48. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( D )49. 下图所示组合体，正确的左侧立面图是：( D )50. 下图所示组合体，正确的1-1剖视图是：( )1、单项选择题1. 在钢筋混凝土结构中，分布钢筋的作用是：(D )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋2. 在钢筋混凝土结构中，箍筋的作用是：( C )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋3. 在钢筋混凝土结构中，受力钢筋的弯起作用是：( C )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋4. 在钢筋混凝土结构图中，构件的轮廓线用：( C )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制5. 在钢筋混凝土结构图中，可见的钢筋用：( D )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制，线宽不表示钢筋粗细6. 在钢筋混凝土结构图中，不可见的钢筋用：(B )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制7. 在钢筋混凝土结构图中，钢筋的横断面用：( C )A. 涂黑的圆点表示，圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示8. 在钢筋混凝土结构图中，预应力钢筋用：( C )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表示钢筋粗细D. 细双点画线绘制9. 在钢筋混凝土结构图中，钢筋的标注中符号@的含义为：( C )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表面的种类10．总平面图上拟建建筑物的标高是指( B )的标高A．室外设计地面 B．底层室内地面C．二楼楼面 D．屋面11．组合体的尺寸不包括( D )A．总尺寸 B．定位尺寸C．定形尺寸 D．标志尺寸12．图线不得穿越尺寸数字，不可避免时。

１．请首先按要求在试卷的标封处填写您的姓名、专业、学号。

２．在试题后答题，写在其它处无效。

已知直线AB的两面投影，设直线AB上一点C将AB分成3：2，求C点的
三面投影。

（12分）
二、已知平面的两面投影，完成其第三面投影。

（10分）
三、已知两视图，求作第三视图。

（15分）
四、求作立体的相贯线。

（12分）
五、根据两视图补画第三视图。

（12分）
六、分析下列螺纹画法的错误,正确的打“√”,错误的打“×”。

（8分）
()()()()
七、在指定位置将主视图画成全剖视图。

（16分）
八、读齿轮轴零件图，在指定位置补画A-A 断面图，并回答下列问题。

（15分）
1．说明M12×1.5-6g 含义：___________________________。

2．说明
含义：__________________________。

3．指出图中的工艺结构：它有处倒角，其尺寸分别为， 有处退刀槽，其尺寸为。
