XMTL-7WJ2温度控制器使用说明书

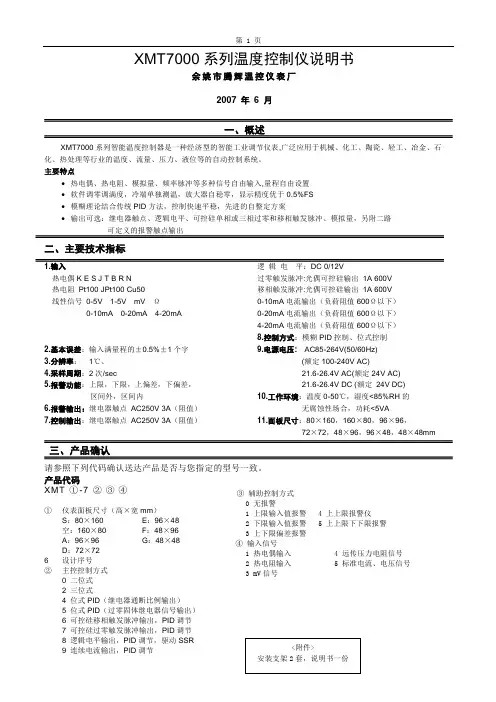

XMT7000系列温度控制仪说明书余姚市腾辉温控仪表厂2007 年 6 月一、概述XMT7000系列智能温度控制器是一种经济型的智能工业调节仪表,广泛应用于机械、化工、陶瓷、轻工、冶金、石 化、热处理等行业的温度、流量、压力、液位等的自动控制系统。

主要特点• 热电偶、热电阻、模拟量、频率脉冲等多种信号自由输入,量程自由设置 • 软件调零调满度，冷端单独测温，放大器自稳零，显示精度优于0.5%FS • 模糊理论结合传统PID 方法，控制快速平稳，先进的自整定方案• 输出可选：继电器触点、逻辑电平、可控硅单相或三相过零和移相触发脉冲、模拟量，另附二路可定义的报警触点输出二、主要技术指标1.输入 逻 辑 电 平：DC 0/12V热电偶K E S J T B R N 过零触发脉冲:光偶可控硅输出 1A 600V 热电阻 Pt100 JPt100 Cu50 移相触发脉冲:光偶可控硅输出 1A 600V 线性信号 0-5V 1-5V mV Ω0-10mA 电流输出（负荷阻值600Ω以下） 0-10mA 0-20mA 4-20mA 0-20mA 电流输出（负荷阻值600Ω以下） 4-20mA 电流输出（负荷阻值600Ω以下）8.控制方式：模糊PID 控制、位式控制 2.基本误差：输入满量程的±0.5%±1个字 9.电源电压: AC85-264V(50/60Hz) 3.分辨率： 1℃、 (额定100-240V AC)4.采样周期：2次/sec21.6-26.4V AC(额定24V AC) 5.报警功能：上限，下限，上偏差，下偏差，21.6-26.4V DC (额定 24V DC) 区间外，区间内10.工作环境：温度0-50℃，湿度<85%RH 的 6.报警输出：继电器触点 AC250V 3A （阻值） 无腐蚀性场合，功耗<5VA7.控制输出：继电器触点 AC250V 3A （阻值） 11.面板尺寸：80×160，160×80，96×96，三、产品确认请参照下列代码确认送达产品是否与您指定的型号一致。

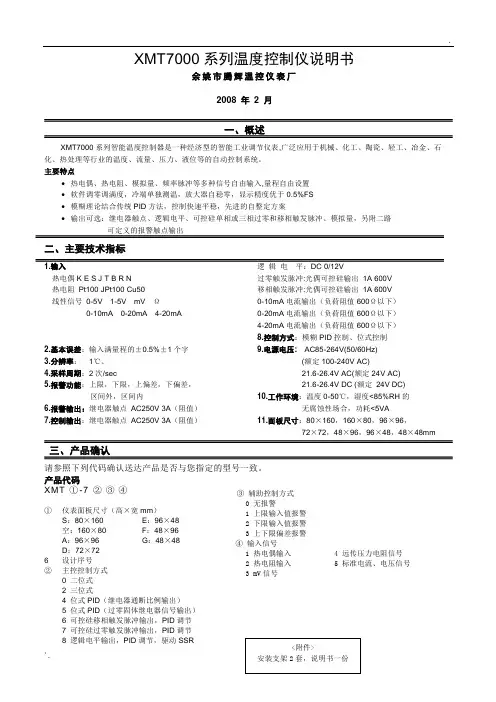

XMT7000系列温度控制仪说明书余姚市腾辉温控仪表厂2008 年2 月一、概述XMT7000系列智能温度控制器是一种经济型的智能工业调节仪表,广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的温度、流量、压力、液位等的自动控制系统。

主要特点•热电偶、热电阻、模拟量、频率脉冲等多种信号自由输入,量程自由设置•软件调零调满度，冷端单独测温，放大器自稳零，显示精度优于0.5%FS•模糊理论结合传统PID方法，控制快速平稳，先进的自整定方案•输出可选：继电器触点、逻辑电平、可控硅单相或三相过零和移相触发脉冲、模拟量，另附二路可定义的报警触点输出二、主要技术指标1.输入逻辑电平：DC 0/12V热电偶K E S J T B R N 过零触发脉冲:光偶可控硅输出1A 600V热电阻Pt100 JPt100 Cu50 移相触发脉冲:光偶可控硅输出1A 600V线性信号0-5V 1-5V mV Ω0-10mA电流输出（负荷阻值600Ω以下）0-10mA 0-20mA 4-20mA 0-20mA电流输出（负荷阻值600Ω以下）4-20mA电流输出（负荷阻值600Ω以下）8.控制方式：模糊PID控制、位式控制2.基本误差：输入满量程的±0.5%±1个字9.电源电压:AC85-264V(50/60Hz)3.分辨率：1℃、(额定100-240V AC)4.采样周期：2次/sec 21.6-26.4V AC(额定24V AC)5.报警功能：上限，下限，上偏差，下偏差，21.6-26.4V DC (额定24V DC)区间外，区间内10.工作环境：温度0-50℃，湿度<85%RH的6.报警输出：继电器触点AC250V 3A（阻值）无腐蚀性场合，功耗<5VA7.控制输出：继电器触点AC250V 3A（阻值）11.面板尺寸：80×160，160×80，96×96，三、产品确认请参照下列代码确认送达产品是否与您指定的型号一致。

字是实际温度值。当实际温度值低于下限设定值时，绿灯亮，上限继电器的总低通、总高断,继续加温；当实际值达到或超过下
限设定值，但仍低于上限设定值时，绿灯、红灯同时熄灭，下限继电器总低断、总高通，停止加温，上限继电器总低通、总高断，继续加温。当实际温度值达到或超过上限设定值时，红灯亮，此时下限、上限继电器均为总高通、总低断，停止加温。
一般作温度控制时，可把下限继电器输出作辅助加热控制、上限继电器输出做加热控制。也可把下限继电器输出作温度控制，上限继电器输出作超温报警用。
3、XMT — 131/132、XMTA — 2301/2302、XMTD — 2301/2302 的调节功能与使用方法：此类型号规格仪表为时间比例式
调节控制功能温控表。
五、其它
1、温控表的使用、保管环境应符合技术要求，现场不应有腐蚀性气体；
2、在有电机、变频器等易产生交流屏蔽干扰源的场合，温控表的工作电源线不要与电机、变频器的电源线串联共接，
以减少仪表的电磁干扰；
3、温控表在使用过程中损坏，如系制造质量不良所致，18个月内由我司免费维修更换；如系使用方因拆封、接线错误
一、概述
XMT系列数显温度控制器是近年发展起来的新一代工业自动化检测、控制温度的通用型仪表，它采用先进的大规模集成电路，应用独特的非线性校正技术，把测温传感器反馈给仪表的实时温度值与控制器的预置设定控制值进行快速地逻辑比较、运算、输出控制，以达到稳定控制设定温度的工控目的。
XMT系列数显温控器与传统的动圈型温控器、电子温度调节器相比，具有显示精度高、温控性能好、抗震性强、可靠性佳等优点。在调节形式上有二位式、三位式、时间比例式、可控硅连续调节式、PID调节式等多种调节方式，控制方式主要是：电磁继电器和固态继电器控制加热源二种方式，并可根据用户需要增加温度超上限报警功能。配上不同材料的测温传感器，可广泛应用于塑料机械、包装机械、食品机械、轻纺机械以及冶金、制冷、化工、医疗设备等行业在 -50℃ — +1600℃ 范围内的温度检测和控制。

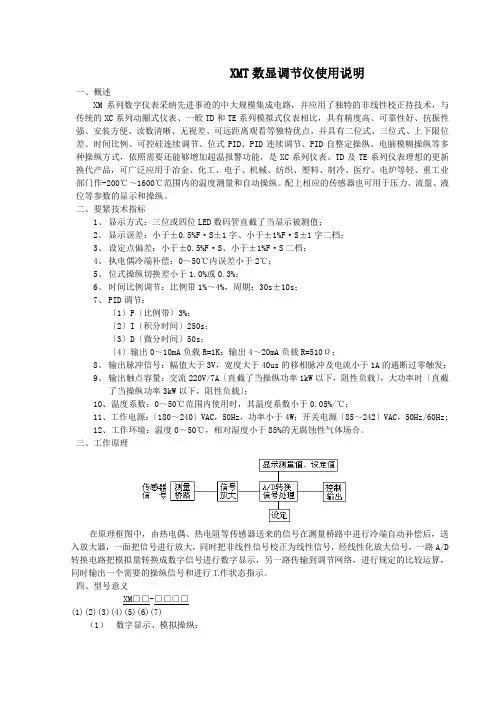

XMT数显调节仪使用说明一、概述XM系列数字仪表采纳先进事迹的中大规模集成电路，并应用了独特的非线性校正持技术，与传统的XC系列动圈式仪表、一般TD和TE系列模拟式仪表相比，具有精度高、可靠性好、抗振性强、安装方便、读数清晰、无视差、可远距离观看等独特优点，并具有二位式、三位式、上下限位差、时间比例、可控硅连续调节、位式PID、PID连续调节、PID自整定操纵、电脑模糊操纵等多种操纵方式，依照需要还能够增加超温报警功能，是XC系列仪表、TD及TE系列仪表理想的更新换代产品，可广泛应用于冶金、化工、电子、机械、纺织、塑料、制冷、医疗、电炉等轻、重工业部门作-200℃～1600℃范围内的温度测量和自动操纵。

配上相应的传感器也可用于压力、流量、液位等参数的显示和操纵。

二、要紧技术指标1、显示方式：三位或四位LED数码管直截了当显示被测值；2、显示误差：小于±0.5%F·S±1字、小于±1%F·S±1字二档；3、设定点偏差：小于±0.5%F·S、小于±1%F·S二档；4、执电偶冷端补偿：0～50℃内误差小于2℃；5、位式操纵切换差小于1.0%或0.3%；6、时间比例调节：比例带1%～4%，周期：30s±10s；7、PID调节：〔1〕P〔比例带〕3%；〔2〕I〔积分时间〕250s；〔3〕D〔微分时间〕50s；〔4〕输出0～10mA负载R=1K；输出4～20mA负载R=510Ω；8、输出脉冲信号：幅值大于3V，宽度大于40us的移相脉冲及电流小于1A的通断过零触发；9、输出触点容量：交流220V/7A〔直截了当操纵功率1kW以下，阻性负载〕，大功率时〔直截了当操纵功率3kW以下，阻性负载〕；10、温度系数：0～50℃范围内使用时，其温度系数小于0.05%/℃；11、工作电源：〔180～240〕VAC，50Hz，功率小于4W；开关电源〔85～242〕VAC，50Hz/60Hz;12、工作环境：温度0～50℃，相对湿度小于85%的无腐蚀性气体场合。
