第十二章 其他常用机构

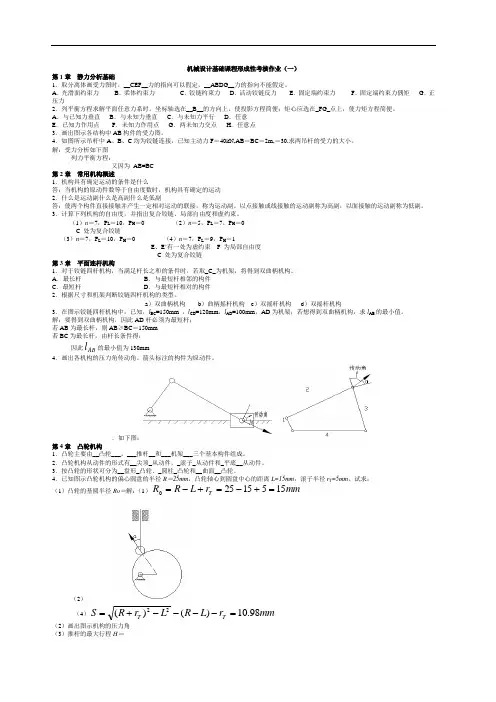

机械设计基础课程形成性考核作业（一）第1章 静力分析基础1．取分离体画受力图时，__CEF__力的指向可以假定，__ABDG__力的指向不能假定。

A ．光滑面约束力B ．柔体约束力C ．铰链约束力D ．活动铰链反力E ．固定端约束力F ．固定端约束力偶矩G ．正压力2．列平衡方程求解平面任意力系时，坐标轴选在__B__的方向上，使投影方程简便；矩心应选在_FG_点上，使力矩方程简便。

A ．与已知力垂直B ．与未知力垂直C ．与未知力平行D ．任意E ．已知力作用点F ．未知力作用点G ．两未知力交点H ．任意点3．画出图示各结构中AB 构件的受力图。

4．如图所示吊杆中A 、B 、C 均为铰链连接，已知主动力F ＝40kN,AB ＝BC ＝2m,＝30.求两吊杆的受力的大小。

解：受力分析如下图列力平衡方程：又因为 AB=BC第2章 常用机构概述1．机构具有确定运动的条件是什么答：当机构的原动件数等于自由度数时，机构具有确定的运动2．什么是运动副什么是高副什么是低副答：使两个构件直接接触并产生一定相对运动的联接，称为运动副。

以点接触或线接触的运动副称为高副，以面接触的运动副称为低副。

3．计算下列机构的自由度，并指出复合铰链、局部自由度和虚约束。

（1）n ＝7，P L ＝10，P H ＝0 （2）n ＝5，P L ＝7，P H ＝0C 处为复合铰链（3）n ＝7，P L ＝10，P H ＝0 （4）n ＝7，P L ＝9，P H ＝1E 、E ’有一处为虚约束F 为局部自由度C 处为复合铰链第3章 平面连杆机构1．对于铰链四杆机构，当满足杆长之和的条件时，若取_C_为机架，将得到双曲柄机构。

A ．最长杆B ．与最短杆相邻的构件C ．最短杆D ．与最短杆相对的构件2．根据尺寸和机架判断铰链四杆机构的类型。

a ）双曲柄机构b ）曲柄摇杆机构c ）双摇杆机构d ）双摇杆机构3．在图示铰链四杆机构中，已知，l BC =150mm ，l CD =120mm ，l AD =100mm ，AD 为机架；若想得到双曲柄机构，求l AB 的最小值。

第十二章其他常用机构一、选择题：1、用单万向节传递两相交轴之间的运动时，其传动比为变化值；若用双万向节时，其传动比C。

(A) 是变化值；(B) 一定是定值；(C) 在一定条件下才是定值2、在单向间歇运动机构中， A 的间歇回转角在较大的范围内可以调节。

（A）槽轮机构(B) 棘轮机构（C）不完全齿轮机构(D) 蜗杆凸轮式间歇运动机构3、在单向间歇运动机构中， C 可以获得不同转向的间歇运动。

（A）不完全齿轮机构(B) 圆柱凸轮间歇运动机构（C）棘轮机构(D) 槽轮机构4、家用自行车中的“飞轮”是一种超越离合器，是一种 C 。

（A）凸轮机构(B) 擒纵轮机构（C）棘轮机构(D) 槽轮机构二、填空题：1、棘轮机构是由摇杆、棘爪、棘轮、止动爪组成，可实现运动，适用于低速轻载的场合。

其棘轮转角大小的调节方法是：改变主动摇杆摆角的大小、加装一棘轮罩以遮盖部分棘齿。

2、槽轮机构是由主动拨盘、从动槽轮、机架组成，优点是：结构简单、外形尺寸小、机械效率高，能较平稳、间歇地进行转位，缺点是：存在柔性冲击，适用于速度不太高的场合。

3、擒纵轮机构由擒纵轮、擒纵叉、游丝摆轮及机架组成。

4、擒纵轮机构优点是结构简单，便于制造，价格低廉，缺点是振动周期不很稳定，故主要用于计时精度要求不高、工作时间较短的场合。

5、凸轮式间歇运动机构由主动轮和从动盘组成，主动凸轮作连续转动，通过其凸轮廓线推动从动盘作预期的间歇分度运动。

优点是：动载荷小，无刚性和柔性冲击，适合高速运转，无需定位装置，定位精度高，结构紧凑，缺点是：加工成本高，装配与调整的要求严格。

6、不完全齿轮机构由一个或一部分齿的主动轮与按动停时间要求而作出的从动轮相啮合，使从动轮作间歇回转运动。

工作特点是：结构简单，制造容易，工作可靠，动停时间比可在较大范围内变化，但在从动轮的运动始末有刚性冲击，适合于低速、轻载的场合。

7、螺旋机构是由螺杆、螺母和机架组成，通常它是将旋转运动转换为直线运动。

机械基础(第五版)习题册第四章齿轮传动§4-1 齿轮传动的类型及应用§4-2 渐开线齿廓1、齿轮传动是利用主动轮、从动轮之间轮齿的啮合来传递运动和动力的。

2、齿轮传动与带传动、链传动、摩擦传动相比，具有功率范围宽，传动效率高，传动比恒定，使用寿命长等一系列特点，所以应用广泛。

3、齿轮传动的传动比是指主动轮与从动轮转速之比，与齿数成反比，用公式表示为i12=n1/n2=z2/z1 。

4、齿轮传动获得广泛应用的原因是能保证瞬时传动比恒定，工作可靠性高，传递运动准确等。

5、按轮齿的方向分类，齿轮可分为直齿圆柱齿轮传动、斜齿圆柱齿轮传动和认字齿圆柱齿轮传动。

6、渐开线的形状取决于基圆的大小。

7、形成渐开线的圆称为基圆。

8、一对渐开线齿轮啮合传动时，两轮啮合点的运动轨迹线称为啮合线。

9、以两齿轮传动中心为圆心，通过节点所作的圆称为节圆。

10、在机械传动中，为保证齿轮传动平稳，齿轮齿廓通常采用渐开线。

11、以同一基圆上产生的两条反向渐开线作齿廓的齿轮称为渐开线齿轮。

12、在一对齿轮传动中，两齿轮中心距稍有变化，其瞬时传动比仍能保持不变，这种性质称为传动的可分离性。

§4-3 渐开线标准直齿圆柱齿轮的基本参数和几何尺寸计算1、齿数相同的齿轮，模数越大，齿轮尺寸越大，轮齿承载能力越强。

2、渐开线齿廓上各点的齿形角不相等，离基圆越远的齿形角越大，基圆上的齿形角等于零度。

3、国家标准规定，渐开线圆柱齿轮分度圆上的齿形角等于200。

4、国家标准规定，正常齿的齿顶高系数ha*=1 。

5、模数已经标准化，在标准模数系列表中选取模数时，应优先采用第一系列的模数。

6、直齿圆柱齿轮的正确啮合条件是：两齿轮的模数必须相等；两齿轮分度圆上的齿轮角必须相等。

7、为了保证齿轮传动的连续性，必须在前一对轮齿尚未结束啮合时，使后继的一对轮齿已进入啮合状态。

§4-4 其他齿轮传动简介1、斜齿圆柱齿轮比直齿圆柱齿轮承载能力强，传动平稳性好，工作寿命长。

2021年国家开放大学电大《机械设计基础》章节测试题参考答案绪论1.机器是由机构组合而成的，机构的组合一定就是机器。

（×）2.机构都是可动的。

（√）3.所有构件一定都是由两个以上零件组成的。

（×）4.如图所示，已知一重量的物体放在水平面上，水平面和物体间的摩擦系数。

请分析下列情况：（1）（4 分）当作用在物体上的水平力时，（B）。

A.摩擦力为 0，物体处于平衡状态B.摩擦力为 10N，物体处于平衡状态C.摩擦力为 20N，物体处于平衡状态D.摩擦力为 40N，物体滑动（2）（4 分）当作用在物体上的水平力时，（B）。

A.摩擦力为 0，物体处于平衡状态B.摩擦力为 10N，物体处于平衡状态C.摩擦力为 20N，物体处于平衡状态D.摩擦力为 40N，物体滑动（3）（4 分）当作用在物体上的水平力时，（B）。

A.摩擦力为 0，物体处于平衡状态B.摩擦力为 10N，物体处于平衡状态C.摩擦力为 20N，物体处于平衡状态D.摩擦力为 40N，物体滑动一.机构静力分析基础1.只受两个力作用但不保持平衡的物体是二力构件。

（×）2.悬挂的小球静止不动是因为小球对绳向下的重力和绳对小球向上的拉力相互抵消的缘故。

（×）3.作用于刚体上某点的力，作用点沿其作用线移动后，不改变原力对刚体的作用效果。

（√）4.刚体上作用力偶的力偶矩大小与矩心的具体位置无关。

（√）5.作用在刚体上的二力平衡条件是。

A.大小相等、方向相反、作用线相同、作用在同一刚体上B.大小相等、方向相同、作用线相同、作用在同一刚体上C.大小相等、方向相反、作用点相同D.大小相等、方向相反、作用线相同、作用在两个相互作用物体上6.下图所示的受力系统中，杆AB 的正确受力图为 D 。

A. B.C. D.7.如图所示，已知一重量 G=100N 的物体放在水平面上，水平面和物体间的摩擦系数 fs=0.3。

请分析下列情况：（1）当作用在物体上的水平力 F=10N 时，（B）。

第六章 其他常用机构一．考点提要本章的重点是万向联轴节，螺旋机构，棘轮机构及槽轮机构的组成，运动特点及设计要点。

同时也简单介绍不完全齿轮等其他一些间歇运动机构。

1．万向联轴节单万向联轴节由主动轴，从动轴，中间十字构件及机架组成，可用于两相交轴之间的传动，但需注意，从动轴的角速度呈周期性变化，如果以1 和2 分别表示主，从动轴的角速度，以 表示两轴间的夹角，则从动轴转速的变化范围为：121cos /cos （6-1）在实际使用中，为防止从动轴的速度波动过大，单万向铰链机构中两轴的夹角一般不超过20O。

欲使从动轴的角速度实现匀速可采用双万向联轴节，但需要满足以下三个条件：（1） 三轴要共面（2） 中间轴的两叉面共面（3） 主动轴与中间轴及中间轴与从动轴的轴间夹角相等。

若两轴间夹角 ，主动轴转角1 则从动轴转角3 为： 13cos tg tg（6-2） 单万向联轴节机构从动轴的转速为： 31221cos 1sin cos（6-3）2．螺旋机构螺旋机构由螺杆，螺母及机架组成，一般是螺杆主动旋转带动螺母直线运动，只有在极少数情况下，把导程角制作的比摩擦角大，则也可把直线运动变成旋转运动。

当螺杆转动 角时，若单螺旋机构的位移为s ,螺纹的导程为h 则：/(2)s h （6-4）若是差动螺旋机构，即存在两段不同导程分别为B c h h 和的螺纹，则当螺杆转过 角时，螺母的位移为s ：()/(2)B C S h h （6-5）其中：“ ”用于两段螺旋旋向相同，“ ”用于两段螺旋旋向相反。

前者称为差动轮系，后者称为复式轮系。

前者用于微调机构，后者用于快速位移机构。

若需要提高效率可采用多头螺旋。

、3．槽轮机构槽轮机构由主动拨盘及拨盘上的圆销和具有径向槽的从动槽轮以及机架组成。

可将主动拨盘的匀速转动变换为槽轮的间歇运动，但槽轮的转动角不能调节，在槽轮转动的开始和结束时有柔性冲击。

但鉴于其结构简单紧凑，效率高，能平稳地间歇转位，所以得到广泛运用。

八、其他常用机构1.将连续回转运动转换为单向间歇转动的机构有、、。

2.当原动件作等速转动时，为了使从动件获得间歇的转动，则可以采用机构。

(写出三种机构名称。

)3.欲将一匀速回转运动转变成单向间歇回转运动，采用的机构有、、等，其中间歇时间可调的机构是机构。

4.齿式棘轮机构制动爪的作用是。

5.径向槽均布的槽轮机构槽轮的最少槽数为。

6.槽数z=4的外啮合槽轮机构，主动销数最多应为。

7.不完全齿轮机构在运动过程中传动比是，而槽轮机构在运动过程中传动比则是。

8.单万向联轴节的转动不均匀系数随两轴夹角β的增大而。

9.传动两相交轴间的运动而又要求两轴间夹角经常变化时可以采用机构。

10.能实现间歇运动的机构有、、。

11.在棘轮机构中，为使棘爪能自动啮紧棘轮齿根不滑脱的条件是。

12.在齿式棘轮机构中，棘轮的模数m是与之比；槽轮的运动系数k是指在主动拨盘的内，时间t与时间t之比。

13.图示棘轮机构棘爪自动啮入的条件是。

14.四槽单销的外槽轮机构的运动系数为。

15.轮齿式棘轮机构的转角可以调整。

(A)有级；(B)无级16.在单销四槽的外槽轮机构中，槽轮转动的时间与静止的时间之比为。

17.有一外槽轮机构，已知槽轮的槽数z=4，转臂上装有一个圆销，则该槽轮机构的运动系k，静止系数k=。

数18.径向槽均布的外槽轮机构，其径向槽数最少数为，利用槽轮上的作为槽轮机构中的定位装置，齿式棘轮机构棘齿齿面的偏角φ应棘爪与棘齿间的摩擦角。

19.槽轮机构是由、、组成的。

对于原动件转一周槽轮只运动一次的单销外槽轮机构来说，槽轮的槽数应不小于；机构的运动特性系数总小于。

20.主动盘单圆销、径向槽均布的槽轮机构中，槽轮的最少槽数为个，槽数愈多柔性冲击将；在一个运动周期中，其时间与之比称为槽轮机构的运动特性系数k。

21.用单万向节传递相交轴之间的运动时，其瞬时角速比，平均角速比。

22.双万向节传递相交轴之间的运动，在满足下列条件时其主、从动轴角速比为1：193(1)；(2)。
