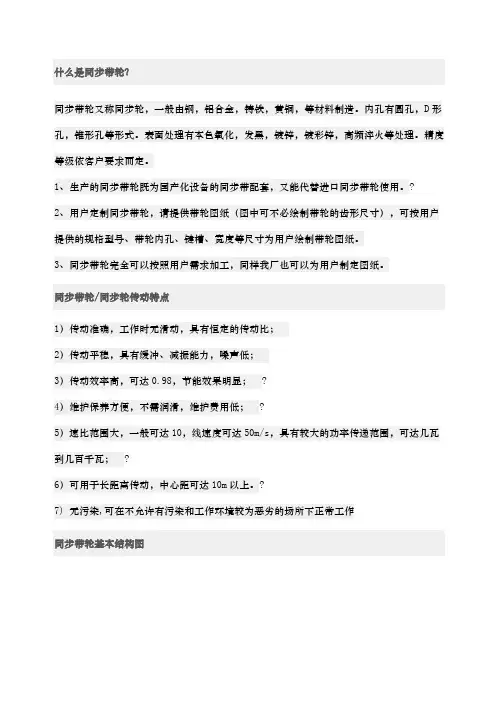

什么是同步带轮?同步带轮又称同步轮,一般由钢,铝合金,铸铁,黄铜,等材料制造。
内孔有圆孔,D形孔,锥形孔等形式。
表面处理有本色氧化,发黑,镀锌,镀彩锌,高频淬火等处理。
精度等级依客户要求而定。
1、生产的同步带轮既为国产化设备的同步带配套,又能代替进口同步带轮使用。
?2、用户定制同步带轮,请提供带轮图纸(图中可不必绘制带轮的齿形尺寸),可按用户提供的规格型号、带轮内孔、键槽、宽度等尺寸为用户绘制带轮图纸。
3、同步带轮完全可以按照用户需求加工,同样我厂也可以为用户制定图纸。
同步带轮/同步轮传动特点1)传动准确,工作时无滑动,具有恒定的传动比;2)传动平稳,具有缓冲、减振能力,噪声低;3)传动效率高,可达0.98,节能效果明显;?4)维护保养方便,不需润滑,维护费用低;?5)速比范围大,一般可达10,线速度可达50m/s,具有较大的功率传递范围,可达几瓦到几百千瓦;?6)可用于长距离传动,中心距可达10m以上。
?7) 无污染,可在不允许有污染和工作环境较为恶劣的场所下正常工作同步带轮基本结构图备注: A--表示同步带轮不带台阶 B--表示同步带轮带台阶 W--表示同步带轮两端有掏空孔(减重量结构) F--表示同步带轮带档片 S--表示同步带轮不带档片同步带轮外径及节圆外径示意图备注: Pb=同步轮节圆或同步带节线上测得相邻两齿的距离。
d=同步轮的节圆直径。
do=同步轮实际外圆直径。
同步带轮表示方法MXL同步带轮MXL同步带轮一般由45#钢、铝合金、铸铁、铸铝、黄铜等材料制造。
内孔有圆、D形孔、锥形孔等形式。
表面处理有本色氧化,发黑,镀锌,镀彩锌,高频淬火等处理。
精度等级依客户要求而定。
1、生产的MXL同步带轮同国产化的M XL同步带配套,又能代替进口M XL同步带轮使用。

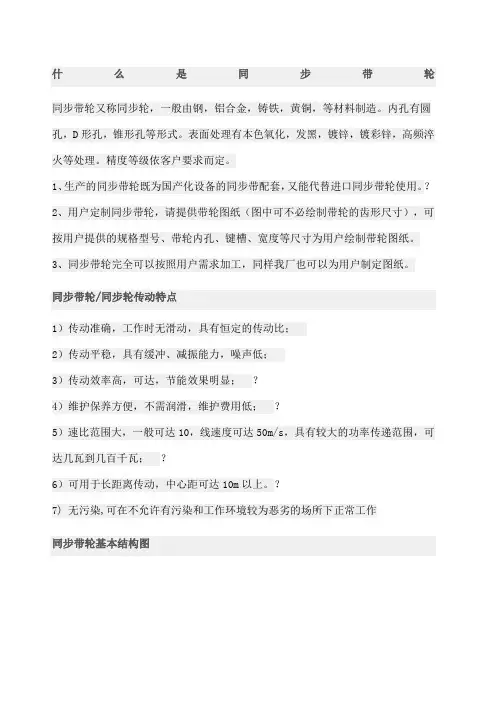

什么是同步带轮同步带轮又称同步轮,一般由钢,铝合金,铸铁,黄铜,等材料制造。
内孔有圆孔,D形孔,锥形孔等形式。
表面处理有本色氧化,发黑,镀锌,镀彩锌,高频淬火等处理。
精度等级依客户要求而定。
1、生产的同步带轮既为国产化设备的同步带配套,又能代替进口同步带轮使用。
?2、用户定制同步带轮,请提供带轮图纸(图中可不必绘制带轮的齿形尺寸),可按用户提供的规格型号、带轮内孔、键槽、宽度等尺寸为用户绘制带轮图纸。
3、同步带轮完全可以按照用户需求加工,同样我厂也可以为用户制定图纸。
同步带轮/同步轮传动特点1)传动准确,工作时无滑动,具有恒定的传动比;2)传动平稳,具有缓冲、减振能力,噪声低;3)传动效率高,可达,节能效果明显;?4)维护保养方便,不需润滑,维护费用低;?5)速比范围大,一般可达10,线速度可达50m/s,具有较大的功率传递范围,可达几瓦到几百千瓦;?6)可用于长距离传动,中心距可达10m以上。
?7) 无污染,可在不允许有污染和工作环境较为恶劣的场所下正常工作同步带轮基本结构图备注: A--表示同步带轮不带台阶 B--表示同步带轮带台阶 W--表示同步带轮两端有掏空孔(减重量结构) F--表示同步带轮带档片 S--表示同步带轮不带档片同步带轮外径及节圆外径示意图备注: Pb=同步轮节圆或同步带节线上测得相邻两齿的距离。
d=同步轮的节圆直径。
do=同步轮实际外圆直径。
同步带轮表示方法MXL同步带轮MXL同步带轮一般由45#钢、铝合金、铸铁、铸铝、黄铜等材料制造。
内孔有圆、D形孔、锥形孔等形式。
表面处理有本色氧化,发黑,镀锌,镀彩锌,高频淬火等处理。
精度等级依客户要求而定。
XL同步带轮XL同步带轮一般由45#钢、铝合金、铸铁、铸铝、黄铜等材料制造。
内孔有圆、D形孔、锥形孔等形式。
表面处理有本色氧化,发黑,镀锌,镀彩锌,高频淬火等处理。
精度等级依客户要求而定。
1、生产的轮同国产化的X L同步带配套,又能代替进口X轮使用。

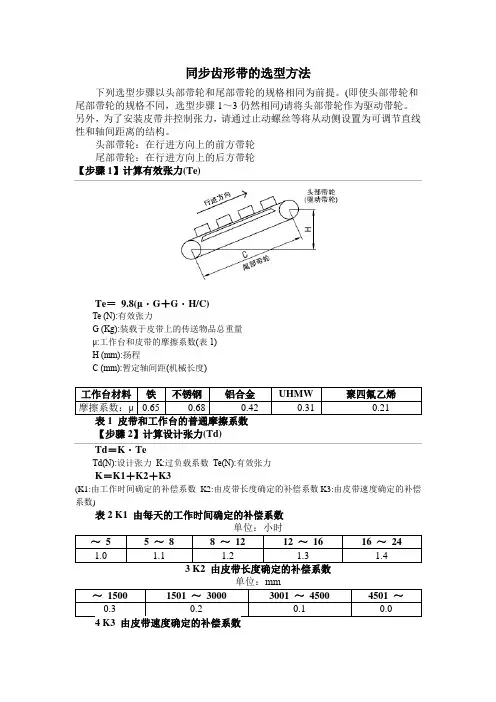

同步齿形带的选型方法
下列选型步骤以头部带轮和尾部带轮的规格相同为前提。
(即使头部带轮和尾部带轮的规格不同,选型步骤1~3仍然相同)请将头部带轮作为驱动带轮。
另外,为了安装皮带并控制张力,请通过止动螺丝等将从动侧设置为可调节直线性和轴间距离的结构。
头部带轮:在行进方向上的前方带轮
尾部带轮:在行进方向上的后方带轮
【步骤1】计算有效张力(Te)
Te=9.8(μ・G+G・H/C)
Te (N):有效张力
G (Kg):装载于皮带上的传送物品总重量
μ:工作台和皮带的摩擦系数(表1)
H (mm):扬程
C (mm):暂定轴间距(机械长度)
③请根据皮带齿数(N)和节距(P)求出正确的皮带周长。
Lp=P・N
Lp (mm):皮带周长
④请根据下式求出正确的轴间距。
C=P・(N-Dz)/2
C (mm):轴的中心距Dz:带轮齿数
【步骤5】请确认轴间距的调整量大于表7-a、7-b中的调整量
表7-a 内侧调整量(安装余量)。
很多采购在选择同步带与同步轮的问题上犯难,不知道怎么选择好。
如果知道采购同步带与同步带轮需要注意的事项,就不会那么难以选择了。
总的来说,同步带与同步带轮是根据同步带传动系统中所需要的齿形还有具体的啮合参数等来进行选择。
下面我们来详细了解下。
同步带和同步轮选型方式
1、选择模型时,首先根据同步带和同步轮的齿形模型,以及同步带和同步轮的节距等相关啮合参数,确定同步轮的齿数、节径和结构。
2、同步轮齿数和直径的计算主要是先确定小同步轮的齿数,然后根据同步轮传动系统的传动比确定大同步轮的齿数。
3、为了保证同步轮的使用寿命,小同步轮的直径应大于同步轮的最小允许弯曲直径,然后根据数据换算成同步轮的最小齿数。
只要结构和成本允许,再考虑同步带的使用寿命,小同步轮的齿数需要略大于允许的最小尺寸稍微多一些是最好的。
4、在确定小同步轮的齿数时,根据同步轮传动系统的传动比确定大同步轮的齿数。
最后根据同步轮传动结构确定两同步轮之间的中心距即可。
同步带以及同步轮的储藏方式
1、同步带和同步轮在存放时应避免阳光直射或雨淋,适度过度放置。
2、存放时,皮带轮应避免与水、油、化学品、热源等物质接触。
3、储存时,不应将皮带直接放在地面上。
最好挂在墙上或平行放置在架子上,避免过度拥挤和皮带压力过大而使皮带本体变形。
4、储存时严禁将其曲折。
同步带轮的选型方法同步带轮是一种应用广泛的传动装置,常用于传递旋转动力和控制旋转传递。
选用合适的同步带轮对于传动系统的稳定性和效率具有重要意义。
下面将介绍同步带轮的选型方法。
1.确定传动比传动比是指输入轮和输出轮的尺寸比值,直接影响到传动的速度和扭矩。
根据传动系统的需求和设计要求,确定传动比是选型的第一步。
2.确定传动类型同步带轮的传动类型有直线传动和角度传动。
直线传动是指两个同步带轮轴线平行,而角度传动是指两个同步带轮轴线相交于一个角度。
确定传动类型有助于选择合适的同步带轮形状和结构。
3.确定同步带轮的尺寸和材料同步带轮的尺寸直接影响到传动系统的性能和可靠性。
根据传动比和转速要求,选择合适的同步带轮尺寸。
同步带轮的材料也是选型的重要考虑因素,常见的材料有铝合金、钢、铸铁等,根据应用环境和负载要求选择合适的材料。
4.确定同步带轮的齿轮形状同步带轮的齿轮形状直接影响到传动效率和稳定性。
常见的齿轮形状包括直齿、斜齿和曲线齿等,根据传动系统的要求和设计要求选择合适的齿轮形状。
5.确定同步带轮的结构和几何特性同步带轮的结构和几何特性影响到传动系统的可靠性和寿命。
常见的结构和几何特性包括轮毂宽度、轮毂直径、齿轮数等,根据应用要求选择合适的结构和几何特性。
6.确定同步带轮的配套同步带同步带轮的选型需要和配套的同步带匹配使用。
根据传动要求,选择合适的同步带轮和同步带配对使用,确保传动的可靠性和效率。
以上是同步带轮的选型方法的基本步骤,具体选型时还需要考虑其他因素,如工作环境条件、负载要求、运行速度等。
正确选型同步带轮可以提高传动系统的运行效率和稳定性,延长使用寿命。
同步带传动是利用带齿与带轮齿啮合来传递动力的一种新型传动方式,具有准确的同步传动功能,不需要润滑、无滑差、无污染、噪音少;传动效率达0.98,速比范围可达1:10,允许线速可达50m/s,传动率从几百瓦到数百千瓦,适宜多轴传动。
广泛应用于纺织、汽车、化纤、卷烟、造纸、印刷、化工等机械设备;近年来,采矿冶金、钢铁机械、医疗设备需求量日渐增加。
同步带轮选型需注意的参数:
一、齿形
同步带轮齿形可以分为英制(普通扭矩)MXL、XL、L、H以及公制(高扭矩)S2M、S3M、S4M、S5M、S8M和(普通扭矩)T5、T10
齿形的选择可以参照下表:
二、齿数
齿数是同步带轮重要参数,同步带轮节圆直径=齿数×齿距/π
三、材质及表面处理
同步带轮常用材质为铝合金及45#钢,表面处理分别为
铝轮:本色氧化黑色氧化;钢轮:四氧化三铁保护膜无电解镀镍
四、带轮形状K形轮
A形轮
B形轮
D形轮
带轮轴孔规格:
欢迎您的下载,资料仅供参
考。
同步带轮选型方法
同步带轮的选型方法主要包括以下几个步骤:
1.确定传动比:传动比是指输入轴和输出轴转速之间的比值。
根据设计要求和工作条件,确定所需的传动比,这将有助于确定同步带轮的尺寸和齿数。
2.确定带速比:带速比是指同步带轮的周速比。
根据输入轴和输出轴的转速,计算带速比,它决定了带速的大小。
3.确定最小轮径:最小轮径决定了同步带轮的尺寸。
根据同步带的输入转速、功率以及带速比,计算出系统所需的最小轮径,确保能够承受所需的转矩和应力。
4.选择齿数:根据最小轮径和传动比,选择合适的齿数。
同步带轮的齿数要满足传动比的要求,并且要尽量选择标准化的齿数。
5.确定轮材料:根据工作条件和设计要求,选择适合的轮材料。
一般来说,常见的轮材料有铸铁、钢、铝合金等,根据所需的强度、刚度和耐磨性来选择合适的材料。
6.确定轮的结构形式:轮的结构形式包括无齿轮、单侧齿轮和双侧齿轮。
根据设计要求和实际情况,选择合适的结构形式。
7.确定轮的安装方式:轮的安装方式包括直接安装、键槽安装和螺栓安装等。
根据实际情况和设计要求,选择合适的安装方式。
8.进行强度校核:根据选定的同步带轮和传动装置的设计参数,进行强度校核,确保选用的同步带轮能够满足设计要求并具有足够的安全性。
以上是同步带轮选型方法的基本步骤,实际选型过程中还需要考虑其他因素,如轴向间隙、带紧绷力等。
同时,对于大型和特殊要求的同步带轮,还需要进行更为详细的选型计算和分析。
因此,在进行同步带轮选型时,需要充分考虑实际情况,并进行合理的设计和选择,以确保传动系统的可靠性和高效性。
同步带传动是利用带齿与带轮齿啮合来传递动力的一种新型传动方式,具有准确的同步传动功能,不需要润滑、无滑差、无污染、噪音少;传动效率达0.98,速比范围可达1:10,允许线速可达50m/s,传动率从几百瓦到数百千瓦,适宜多轴传动。
广泛应用于纺织、汽车、化纤、卷烟、造纸、印刷、化工等机械设备;近年来,采矿冶金、钢铁机械、医疗设备需求量日渐增加。
同步带轮选型需注意的参数:
一、齿形
同步带轮齿形可以分为英制(普通扭矩)MXL、XL、L、H以及公制(高扭矩)S2M、S3M、S4M、S5M、S8M和(普通扭矩)T5、T10
齿形的选择可以参照下表:
二、齿数
齿数是同步带轮重要参数,同步带轮节圆直径=齿数×齿距/π三、材质及表面处理
同步带轮常用材质为铝合金及45#钢,表面处理分别为
铝轮:本色氧化黑色氧化;钢轮:四氧化三铁保护膜无电解镀镍
四、带轮形状K形轮
A形轮
B形轮
D形轮
带轮轴孔规格:。
同步带传动是利用带齿与带轮齿啮合来传递动力的一种新型传动方式,具有准确的同步传动功能,不需要润滑、无滑差、无污染、噪音少;传动效率达0.98,速比范围可达1:10,允许线速可达50m/s,传动率从几百瓦到数百千瓦,适宜多轴传动。
广泛应用于纺织、汽车、化纤、卷烟、造纸、印刷、化工等机械设备;近年来,采矿冶金、钢铁机械、医疗设备需求量日渐增加。
同步带轮选型需注意的参数:
一、齿形
同步带轮齿形可以分为英制(普通扭矩)MXL、XL、L、H以及公制(高扭矩)S2M、S3M、S4M、S5M、S8M和(普通扭矩)T5、T10
齿形的选择可以参照下表:
二、齿数
齿数是同步带轮重要参数,同步带轮节圆直径=齿数×齿距/π三、材质及表面处理
同步带轮常用材质为铝合金及45#钢,表面处理分别为
铝轮:本色氧化黑色氧化;钢轮:四氧化三铁保护膜无电解镀镍
四、带轮形状K形轮
A形轮
B形轮
D形轮
带轮轴孔规格:。
