带传动与链传动

带传动和链传动的特点传动方式是机械传动中十分重要的一个环节，其作用是将能量传递到所需要的位置，从而完成所需的工作。

而在传动方式中，带传动和链传动是两个常见的方式，它们各有自己的特点和应用场景。

带传动是将能量通过带子或皮带传递到需要的位置，其优点在于传递平稳，噪音小，安装方便，成本较低。

带传动在工业和农业生产中都有广泛的应用，如机床上的传动、农机上的传动等。

带传动的特点主要体现在以下几个方面：1、平稳性：带传动的平稳性较好，因为带子可以缓冲传递过程中的冲击和振动，从而减少了噪音和振动。

2、安全可靠：带子材料的柔韧性使得其对机器的轴承和传动装置产生的冲击和振动吸收能力较好，从而增加了机器的寿命。

3、运转平稳：由于带子与轮毂之间的接触面积较大，使得带传动能更加平稳地运转，从而减少了机器的运转噪音。

4、安装方便：带传动的安装较为简单，不需要太多的专业技能，只需将带子绕在轮毂上即可。

链传动则是通过链条将能量传递到需要的位置，其优点在于传递效率高、传动力矩大、可靠性高。

链传动在机械制造、航空航天、交通运输等领域都有广泛的应用。

链传动的特点主要体现在以下几个方面：1、传递效率高：由于链条的刚性较高，能够在传递过程中减少能量的损失，从而提高传递效率。

2、传动力矩大：链条能够承受较大的拉力，因此能够传递较大的力矩，适用于需要传递大功率的场合。

3、可靠性高：链条的材质和工艺要求较高，因此它的可靠性也较高，适用于对传动要求较高的场合。

4、使用寿命长：链条的使用寿命较长，不容易出现松动和断裂等问题，从而减少了维护和更换的成本。

在实际应用中，带传动和链传动各有其适用的场合。

带传动适用于需要传递较小功率的场合，如机床、农机等；而链传动适用于需要传递较大功率的场合，如飞机、汽车等。

总的来说，带传动和链传动都是机械传动中重要的传动方式，各自具有自己的特点和优势。

在具体应用中应根据实际需要选择合适的传动方式，以达到最佳效果。

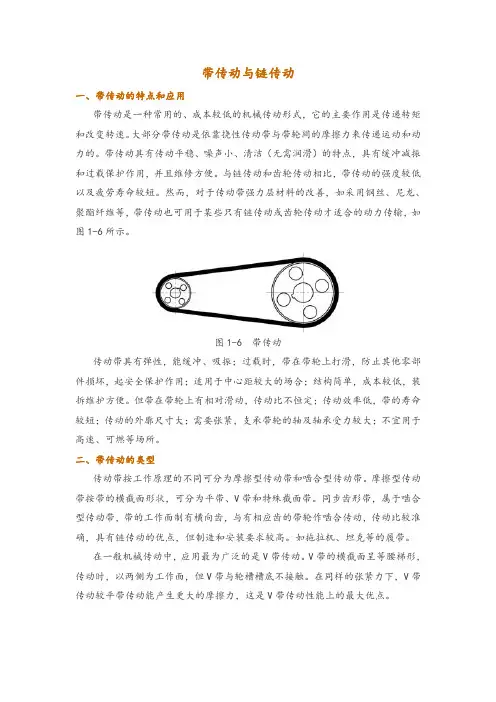

带传动与链传动一、带传动的特点和应用带传动是一种常用的、成本较低的机械传动形式，它的主要作用是传递转矩和改变转速。

大部分带传动是依靠挠性传动带与带轮间的摩擦力来传递运动和动力的。

带传动具有传动平稳、噪声小、清洁（无需润滑）的特点，具有缓冲减振和过载保护作用，并且维修方便。

与链传动和齿轮传动相比，带传动的强度较低以及疲劳寿命较短。

然而，对于传动带强力层材料的改善，如采用钢丝、尼龙、聚酯纤维等，带传动也可用于某些只有链传动或齿轮传动才适合的动力传输，如图1-6所示。

图1-6 带传动传动带具有弹性，能缓冲、吸振；过载时，带在带轮上打滑，防止其他零部件损坏，起安全保护作用；适用于中心距较大的场合；结构简单，成本较低，装拆维护方便。

但带在带轮上有相对滑动，传动比不恒定；传动效率低，带的寿命较短；传动的外廓尺寸大；需要张紧，支承带轮的轴及轴承受力较大；不宜用于高速、可燃等场所。

二、带传动的类型传动带按工作原理的不同可分为摩擦型传动带和啮合型传动带。

摩擦型传动带按带的横截面形状，可分为平带、V带和特殊截面带。

同步齿形带，属于啮合型传动带，带的工作面制有横向齿，与有相应齿的带轮作啮合传动，传动比较准确，具有链传动的优点，但制造和安装要求较高。

如拖拉机、坦克等的履带。

在一般机械传动中，应用最为广泛的是V带传动。

V带的横截面呈等腰梯形，传动时，以两侧为工作面，但V带与轮槽槽底不接触。

在同样的张紧力下，V带传动较平带传动能产生更大的摩擦力，这是V带传动性能上的最大优点。

V带有普通V带、窄V带、接头V带等近10种。

其中普通V带应用最为广泛。

常见V带的横剖面结构由包布、顶胶、抗拉体、底胶等部分组成，按抗拉体结构可分为绳芯V带和帘布芯V带两种。

帘布芯V带，制造方便，抗拉强度好；绳芯V带柔韧性好，抗弯强度高，适用于转速较高、载荷不大和带轮直径较小的场合。

普通V带（图1-7）是在一般机械传动中应用最为广泛的一种传动带，其传动功率大，结构简单，价格便宜。

机械设计带传动和链传动引言机械设计中的传动系统是非常关键的组成部分，它通过传递和变换动力和运动，将机械设备的各个部分紧密连接在一起。

在机械传动中，带传动和链传动是两种常见的传动方式。

本文将对这两种传动方式进行详细介绍和比较分析。

带传动带传动是一种常见的机械传动方式，其通过将动力从一个轴传递到另一个轴，以实现转动或运动。

带传动系统由驱动轮、被动轮和传动带组成。

驱动轮通过带子与被动轮连接，当驱动轮转动时，传动带会传递动力到被动轮。

•简单和经济：带传动系统的制造和安装相对简单，成本相对较低。

•减震和减速效果好：带传动系统不易产生冲击和震动，适用于振动较大的运动装置。

•噪音低：带传动系统的运行噪音比较小。

缺点•传递效率低：带传动系统由于存在滑移，传递效率相对较低。

•受限于转速和扭矩：带子在高转速和大扭矩情况下容易损坏。

•需要调整和维护：带子在使用过程中容易松弛或磨损，需要经常调整和更换。

链传动是另一种常见的机械传动方式，与带传动类似，也是通过传递和变换动力和运动。

链传动系统由链轮、链条和轴组成。

链轮通过链条连接，当驱动链轮转动时，链条会传递动力到被动链轮。

优点•传递效率高：链传动系统的传递效率较高，滑移较小。

•能承受较大的转矩：链条的设计使其能够承受较高的扭矩。

•适用于高速传动：链传动系统适用于高速传动，不易产生滑移。

缺点•运行噪音较大：链传动系统的运行噪音相对较大。

•需要润滑和维护：链条需要定期润滑和维护，以保持正常运行。

•传动时产生冲击和震动：链传动系统在传递动力时会产生冲击和震动。

比较分析带传动和链传动各有其优点和缺点，在实际应用中需要根据具体的要求和条件选择合适的传动方式。

首先，带传动适用于一些要求减震和减速效果好的场合，因为传动带能够吸收和缓冲振动，在传递动力时产生的冲击较小。

此外，带传动的制造和安装相对简单，成本也相对较低。

然而，需要注意的是，带传动由于传递效率较低和存在滑移，不适用于要求高传递效率和大扭矩的场合。

1、带传动与链传动的优缺点
带传动靠摩擦力工作且带具有弹性，1能缓和冲击，吸收震动，传动平稳无噪音，2结构简单，维护制造方便，成本较低，3具有过载保护作用。

链转动用在工作可靠，低速重载，工作环境恶劣，以及其他不宜采用齿轮传动和带传动的场合，例如翻土机的运行机构采用链传动，虽然经常受到土块、泥浆和瞬时过载等的影响，依然能够很好的工作。

2、带传动在高速级，链传动在低速级
若将链传动放置高速级，会加剧运动的不均匀性，动载荷变大，震动和噪音增大，降低链传动的寿命，链传动只能实现平行轴间的同向传动，运转时不能保证恒定的瞬时传动比，磨损后易发生跳齿，工作时有噪音，不宜用在载荷变化很大、高速和急速反向的传动中，即应布置在低速级。

若将带传动放置低俗级，会使结构尺寸增大，及应布置在高速级，与电机直接相连，可以骑到缓冲吸震的作用，还能起到过载打滑的作用，保护零件，放在高速级，功率不变的情况下，高速级速度高，带传动所需的有效拉力就小，带传动的尺寸也就较小。

3、齿轮传动
齿轮传动是机械传动中最重要的传动之一，形式很多，应用广泛，传递的功率可达数十万千瓦，圆周速度可达200m/s。

齿轮传动的主要特点：1效率高，在常用的机械传动中，以齿轮传动的效率最高。

2结构紧凑，在同样的使用条件下，齿轮传动所需的空间尺寸一般较小。

3工作可靠，寿命长，设计制造正确合理、使用良好的齿轮传动，工作十分可靠，寿命可达一、二十年，这是其他机械传动不可比拟的。

4传动比稳定，传动比稳定往往是对传动性能的基本要求，齿轮传动获得广泛的应用，也就是由于这一特点。

带传动与链传动设计手册第一章带传动原理和设计1.1 带传动原理带传动是一种通过带子传递动力的机械传动装置。

带传动由带轮、传动带和传动装置组成。

带传动主要使用在轻载、速度不高和动力传递平稳的场合。

带传动可分为平行轴带传动和交叉带传动两种类型，根据具体的应用场合，选择不同类型的带传动结构。

1.2 带传动的设计在设计带传动系统时，需要考虑传动比、带轮和传动带的选择、传动功率等因素。

传动比决定了带传动的速度比，带轮和传动带的选择则直接影响传动的可靠性和寿命。

传动功率则是决定带传动系统所能承受的最大功率。

第二章链传动原理和设计2.1 链传动原理链传动是一种通过链条传递动力的传动方式，链传动一般用于大功率和高速传动的场合。

链条是链传动的核心部件，其传递动力的同时也具有较高的耐磨性和承载能力。

链传动一般使用在需要传递较大功率的机械设备上，如汽车、机床等。

2.2 链传动的设计在设计链传动系统时，需要考虑链条的选择、链轮的设计、张紧装置的布置等因素。

链条的选择直接影响链传动的寿命和可靠性，链轮的设计则影响传动比和传动精度。

张紧装置的布置则是为了有效防止链条的松弛和打滑。

第三章带传动与链传动比较3.1 传动效率带传动的传动效率一般在95%左右，而链传动的传动效率则可以达到98%以上。

3.2 传动范围带传动适用于中小功率、速度不高的场合，而链传动适用于大功率、高速传动的场合。

3.3 寿命和维护链传动的寿命一般比带传动长，但链传动在运行过程中需要定期加油和维护，而带传动则无需频繁的维护。

3.4 成本带传动的成本相对较低，而链传动的成本则较高。

结语带传动与链传动各有其适用的场合，设计人员在选择传动方式时需要充分考虑具体的应用需求和经济成本，以确保传动系统的可靠性和经济性。
