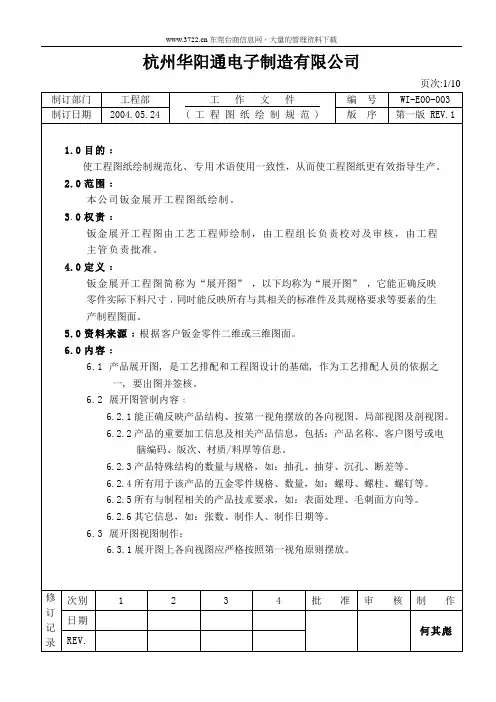

杭州华阳通电子制造有限公司页次:1/10制订部门工程部工作文件( 工程图纸绘制规范)编号WI-E00-003制订日期2004.05.24版序第一版REV.16.9.2尺寸尽量标注齐全(尺寸或像素密集处除外), 产品最大外形尺寸、成形像素定位尺寸、折弯边展开尺寸必须标注，重点管制尺寸及公差根据客户要求必须标注。
6.9.3对尺寸标注﹐首要原则是体现对产品之管控要求﹐其次为方便现场量测。
6.9.4重点管控的尺寸可在其尺寸旁加“★” 以示提示。
6.9.5局部剖视图和局部断面图形状大小及高度等尺寸尽量标注齐全。
6.9.6印字必须标出其字框尺寸和方向。
6.9.7所有抽孔、冲凸、压印、压字等局部成型都必须标注其类型﹑方向、数量和尺寸。
6.10 注解：6.10.1展开图中的小折﹑小凸﹑五金件等要在其像素的旁边用一个大写英文字母作为标注代号, 规格相同的像素代号一致, 注解字段说明包括规格、尺寸、数量、方向和指导线。
6.10.2像素注解规范:5.10.2.1五金件﹕方向﹑规格﹑数量﹑底孔必须填写(必要时另作剖视图)。
压铆类螺母，螺柱，螺钉,销钉等正面压铆平装压铆螺母反面压铆平装压铆螺母制订部门工程部工作文件( 工程图纸绘制规范 ) 编号WI-E00-003制订日期2004.05.24 版序第一版 REV.16.10.2.2抽孔﹕方向﹑规格﹑数量﹑底孔必须填写(必要时另作剖视图)。
抽孔类抽芽孔，自铆孔，莲花座孔等向上抽孔向下抽孔6.10.2.3 冲凸：方向、类型、数量、预冲孔必须填写(必要时另作剖视图)。
冲凸类凸包，凸台，压筋，地脚等向上冲凸包向下冲凸包6.10.2.4撕裂类：方向﹑规格﹑数量必须填写(必要时另作剖视图)。
撕裂类冲桥，冲挂耳，敲落孔等向上撕裂向下撕裂杭州华阳通电子制造有限公司页次:7/10制订部门工程部工作文件( 工程图纸绘制规范 ) 编号WI-E00-003制订日期2004.05.24 版序第一版 REV.16.10.2.5沉孔：方向、数量、角度必须填写(必要时另作剖视图)。
钣金件结构设计标准及其图纸画法教程第一部分钣金结构件可加工性设计规范目次前言..............................................错误!未定义书签。
1范围和简介 (6)1.1范围 (6)1.2简介 (6)1.3关键词 (6)2规范性引用文件 (6)3冲裁 (6)3.1冲裁件的形状和尺寸尽可能简单对称，使排样时废料最少。
. 63.2冲裁件的外形及内孔应避免尖角。
(6)3.3冲裁件应避免窄长的悬臂与狭槽 (7)3.4冲孔优先选用圆形孔，冲孔有最小尺寸要求 (7)3.5冲裁的孔间距与孔边距 (7)3.6折弯件及拉深件冲孔时，其孔壁与直壁之间应保持一定的距离83.7螺钉、螺栓的过孔和沉头座 (8)3.8冲裁件毛刺的极限值及设计标注 (9)3.8.1冲裁件毛刺的极限值 (9)3.8.2设计图纸中毛刺的标注要求 (9)4折弯 (10)4.1折弯件的最小弯曲半径 (10)4.2弯曲件的直边高度 (10)4.2.1一般情况下的最小直边高度要求 (10)4.2.2特殊要求的直边高度 (11)4.2.3弯边侧边带有斜角的直边高度 (11)4.3折弯件上的孔边距 (11)4.4局部弯曲的工艺切口 (12)4.4.1折弯件的弯曲线应避开尺寸突变的位置 (12)4.4.2当孔位于折弯变形区内，所采取的切口形式 (12)4.5带斜边的折弯边应避开变形区 (13)4.6打死边的设计要求 (13)4.7设计时添加的工艺定位孔 (13)4.8标注弯曲件相关尺寸时，要考虑工艺性 (14)4.9弯曲件的回弹 (14)4.9.1折弯件的内圆角半径与板厚之比越大，回弹就越大。
.. 144.9.2从设计上抑制回弹的方法示例 (14)5拉伸 (15)5.1拉伸件底部与直壁之间的圆角半径大小要求 (15)5.2拉伸件凸缘与壁之间的圆角半径 (15)5.3圆形拉伸件的内腔直径 (15)5.4矩形拉伸件相邻两壁间的圆角半径 (15)5.5圆形无凸缘拉伸件一次成形时，其高度与直径的尺寸关系要求165.6拉伸件设计图纸上尺寸标注的注意事项 (16)5.6.1拉伸件产品尺寸的标准方法 (16)5.6.2拉伸件尺寸公差的标注方法 (16)6成形 (16)6.1加强筋 (17)6.2打凸间距和凸边距的极限尺寸 (17)6.3百叶窗 (17)6.4孔翻边 (18)7附录 (19)7.1附录A：高碳钢、低碳钢对应的公司常用材料牌号列表 (19)7.2附录B 压印工艺、压花工艺简介 (20)7.2.1压印工艺 (20)7.2.2压花工艺 (20)8参考文献 (21)钣金结构件可加工性设计规范1范围和简介1.1范围本规范规定了钣金结构设计所要注意的加工工艺要求。
钣金件展开图的绘制方法，几张图告诉你引言：计算机辅助设计（如：Solidworks/Radan/Ug/ProE/Catia等）在钣金加工行业中的普遍使用，导致众多刚从事钣金设计人员可以轻松的通过软件将零件展开，但却不知道其展开原理，本文就钣金件的展开图绘制作了一简要说明。
一．什么是展开图展开图的立体表面可看作由若干小块平面组成，把表面沿适当位置裁开，按每小块平面的实际形状和大小，无褶皱地摊开在同一平面上，称为立体表面展开，展开后所得的图形称为展开图，工作过程俗称放样，其主要目的是为下料做准备，常用的展开作图有平行线法，放射线法和三角形法等。
使用哪种方法做展开图恰当，应视构件表面形状而定。
二．常见绘制办法1．平行线法展开Ø平行线法展开的基本原理平行线展开的原理是将零件的表面看作由无数条相互平行的素线组成，取两相邻素线及其两端所围成的微小面积作为平面，只将第一小平面的真实大小，依次画在平面上，就得到了表面的展开图。
Ø平行线法展开的特征只有当圆柱形状形体所有彼此平行的素线都平行于某个投影面时，平行线法展开才可以应用Ø平行线法展开的作图步骤A．任意等分断面图。
B．在与该视图素线垂直方向上截取一线段使其长度等于正断面C．将交点依次连接，完成展开图2．放射线展开法Ø放射线展开法的原理Ø放射线展开法的作法l针对素线有同一顶点的锥面，根据其结构，依照一定的规则，将该曲面划分为N个共一顶点、彼此相连的三角微面元；对每个三角曲面元，都用其三顶点组成的平面三角形逐个替代，即用N个三角形替代整个曲面，其替代误差随着N的增加而减小；l在同一平面上按同样的结构和连接规则组合画出这些呈放射状分布的三角形组，逐步得到模拟整个曲面的近似展开图形；因为共一顶点这些三角形的边形成一组放射线；l利用这一组放射线我们可以将其他相似的展开曲线、开孔线等画出来；l确定替代元的数量N是很重要的实际问题，N过大，增大工作量和劳动时间；N太小，精度达不到要求；N一般根据误差大小、加工工艺和材料性质等因素通过实践选择。
钣金零件图面标准规定1. 目的规范钣金(零)件图的图面画法,达到钣金(零)件图绘制的快速统一.2. 图面要求2.1 钣件图和零件图都必须用第一角投影法绘制。
不允许第三视角图纸下发车间使用，除非客户的图纸是很难转化的图片格式或PDF档案格式，但必须清晰注明第三角视图，否则一律按照第一角执行。
2.2 钣件图中孔的画法遵照国标画法及相关规定。
2.3 一张零件图只能表达一个产品，标题栏内应注明产品名称、产品图号、零件名称、零件图号、日期、材质、板厚、设计（绘图）、审核、未注要求及其它要求。
2.4 钣件图中如有多个钣件(或零件)共享的情况,则必须把共享的零件(可缩小)拷贝到钣件图的侧面,并在拷出的视图正下方注明零件的编号.一般异形的零件编号在前,共享零件编号最后,圆形零件居前两者之间.2.5 平板零件图中一般只画零件的主视图,表达不清楚的部分进行局部放大.2.6 零件图以表达清楚为原则,主视图不要旋转和镜射,特殊情况除外；主视图下方的俯视图和右方的左视图依表达的需要确定是否要画.纯粹圆冲子和圆块类零件可只画一个轴向断面图,投影为圆的视图可以不画.2.7 钣金件的技术要求，涉及材质，厚度，不允许接刀痕、压伤、划伤、毛刺等外观规定，并涉及相应的表面处理，检验标准等规定。
2.8 对于多道折弯的零件，压铆、抽芽孔等数量多的孔位零件，压铆孔（或抽芽孔）采用“A”符号标注所有相同的孔，不同的压铆类型如螺母、螺柱多种规格，采用“A”“B”“C”等不同符号在图面标注清楚相应规格的数量，避免员工压错。
折弯多的运用多个视图表达清楚各道折弯的尺寸。
2.9 绘制的图纸中必须有图号，并且图号必须是唯一的。
产品名称按客户的产品名称，客户没提供产品名称的按此工件在部件中的功能、位置及大概形状命名。
3. 标注要求3.1 所有钣金件图或零件图的标注都必须体现零件设计的要求尺寸。
3.2 共享时,必须在主视图中用引线标注出共享的模板或零件代号.共享钣(零)件的尺寸尽量在主视图中标注.共享零件有后续加工时,必须在拷贝出来的视图上标全零件最终要求的设计尺寸.需作特殊处理的共享零件要做必要的引线批注说明。
钣金件产品图纸规范Q/HMJ 0401001-前言钣金件产品图纸设计规范是由青岛海尔模具有限企业根据产品开发旳需要，因现无有关上级原则特制定此企业原则，在有关上级原则公布实行后本原则将自动废止或视状况修订后重新公布实行。
本原则于12月20日公布；本原则于12月25日实行；本原则重要起草单位：青岛海尔模具有限企业；本原则重要起草人：张坤英1 主题内容与合用范围本原则规定了钣金件产品图中应体现旳内容及体现规范，利于提高产品图旳质量，使之更好地指导生产。
本原则合用于模具企业钣金件产品图旳设计。
2 内容2.1 金属板材冲压、拉伸、焊接等措施加工成型旳零件称为钣金件。
钣金件设计图样是直接提供应客户和产品制造单位旳，其应提供钣金件加工、检查所必需旳所有信息。
2.2 钣金件设计在满足使用规定旳前提下，应注意其工艺性，不应出现平面尖角及应力集中旳突变构造，防止模具或工艺原因难以实现旳构造。
要遵照JB/T4378.1《金属冷冲压件构造要素》旳规定准则。
2.3 钣金件设计图采用二维体现方式，一般不得使用三维图。
对于形状复杂，二维图无法体现清晰旳部分构造，在与客户和制造单位到达协议旳状况下可用三维图体现，应在技术规定中阐明。
用PRO/E软件出二维图，（二维图中旳圆弧线应删除），配置文献drawsetup内容应统一。
2.4 图形2.4.1钣金件图样中旳图形必须完整，清晰，可以体现钣金件旳所有形状。
要合理运用视图、剖视图以及有关旳其他体现方式，图面布置要合理。
2.4.2由两个或两个以上零件经焊接或铆接成型旳组合钣金件，应画装配图。
形状较为简朴旳可只用一张装配图样体现，各零件用引出线标上件号（1、2、3、……）并在明细表中标注名称、材料等各项内容；形状复杂旳应将各零件单独出零件图体现（明细表见附表1）2.5 尺寸标注2.5.1钣金件旳定形尺寸和定位尺寸应标注完整、清晰、合理，符合机械制图国标，尽量选择加工基准和检查基准作为标注尺寸旳基准，基准旳投影不需在图中标注。
Solidworks钣金件绘图及下料简单计算（1）零件比较简单，绘制完成后如下图所示：图1 钣金零件三维图（2）材料为SUS304，厚度为T=1.5mm。
尺寸如下图2所示：（宽度为700mm）图2 钣金零件尺寸（3）计算过程：绘图开始是要确定下料的尺寸，然后再绘制折弯。
可参考百度文库“钣金的展开计算”这片文章中的理论, 具体计算说明如下：/view/e7a4bde4551810a6f52486bc.html?re=view）。
①确定折弯类型为一般折弯1，即R=0，θ=90°。
②材料为SUS304，厚度为T=1.5mm。
故而可确定K因子是0.25。
（说明这里K因子是指钣金内侧边到中性层的距离d和钣金厚度T的比值）。
由此可知d=K*T=1.5*0.25=0.375(mm)。
③计算钣金展开长度L（即中性层的长度）：绘出如下计算简图3：图3 长度计算简图这里B1=B2=22.5(mm) A=760-T*2=757(mm) R=d=0.375(mm),弧长l=pi/2*R=3.1415/2*0.375=0.589(mm)所以下料总长L=B1+B2+A+2*l=22.5+757+22.5+2*0.589=803.1781(mm)。
（4）SolidWorks绘图①新建零件→前视基准面→草图绘制，绘制如下草图，完成后退出草图：图4 钣金草图②插入→钣金→基体法兰，在Property Manager中进行如图5的参数设置：【厚度设为1.5mm，K因子输入0.25。
】输入完成后点击绿色勾按钮，完成创建。
图5 基体法兰参数设置③选择基体法兰的正面→草图绘制→正视于，绘制如下的一根线，绘制完成后退出草图。
（线的端点位于较长的那条边线上）图 6 左边折弯草图④插入→钣金→绘制的折弯，在Property Manager中做如下的设置：固定面选择绘制草图的面，折弯位置选择材料在外，折弯角度输入90°，去掉使用默认半径勾选，输入0.001.（表示R=0的状态）完成后点击绿色√。
技术文件发行专用保管单位代码JS00技术文件发行专用保管单位代码JS00页次:3/10制订部门 技术部 工作文件板 金 工 程 图 纸 绘 制 规 范编 号 CR-JS-2011003制订日期 2011.10.26 版 序 第一版 REV.1 6.5展开图展开前置作业：6.5.1展开时, 英制单位一律转换为公制单位 (乘25.4)。
6.5.2如有3D转2D﹐请注意将其做成DWG文件﹐然后再在CAD上做后续作业。
6.5.3需对产品作尺寸公差和结构分析, 以确定零件尺寸取值，此取值定义准数值，无公差带，如0到+0.3 。
6.5.4图纸标注尺寸与实际量测尺寸不符时, 以标注尺寸为准。
6.5.5 图纸有漏标尺寸或尺寸有误时, 应在图上作相应的更正或说明。
6.6展开图图面要求:6.6.1图面要求：6.6.1.1展开图中必须包含产品图中的所有内孔,内部成型和外部成型的展开的像素。
6.6.1.2若无特别指明, 则按照 "毛刺向内" 的原则来判断产品毛刺方向,展开后的图形按毛刺向下的方式放置。
6.6.1.3展开图中除圆孔外所有像素必须串联成线, 不能有重画线, 所有由短小线段组成的像素, 必须重画为规范像素 (圆﹑直线)。
6.6.1.4图中有五金件时﹐除剖视外﹐另需在图中注明其规格、数量、底孔、方向；底孔需查核准确。
6.6.1.5成形像素在图中注意填写方向、数量及类型。
6.6.1.6图面上不允许存在“需确认”等字样﹐即展开图完成时﹐必须产品确认已经完成。
6.6.1.7如有表面处理的﹐需在展开图面上注明其表面处理方式。
6.6.1.8对于产品图上重点管制的尺寸应在展开图上将其反映出来。
6.6.1.9所有存在底孔或预冲孔的像素必须将其查核准确，如抽孔﹑抽芽﹑五金件等，数据详见工程技术资料。
6.6.1.10压印﹑印字及压线等需注明其方向﹐并作引线注明。
6.6.2工艺处理要求：6.6.2.1工艺处理原则上都以NCT下料为准,重要的工艺处理需注解说明其处理方式。
钣金件图纸画法与规定文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]件图纸画法与规定1.目的规范钣(零)件图的图面画法,达到钣(零)件图绘制的快速统一.2.图面要求2.1钣件图和零件图都必须用第一角投影法绘制。
不允许第三视角图纸下发车间使用，除非客户的图纸是很难转化的图片格式或PDF档案格式，但必须清晰注明第三角视图，否则一律按照第一角执行。
2.2钣件图中孔的画法遵照国标画法及相关规定。
2.3一张图面一般只能表达一块模钣,同一功能模钣(或垫脚)分成几部分时,画在同一张图中,图框中零件数量栏填写总的件数(例垫脚有几支填几).另外在视图的正下方进行编号以示区分,如CC-1,CC-2……等.如果几部分材质不同的话还需在编号的下方注明”材质:***”,如几部分材质相同就只需在图框标题栏中材质栏填写即可.2.4钣件图中如有多个钣件(或零件)共享的情况,则必须把共享的零件(可缩小)拷贝到钣件图的侧面,并在拷出的视图正下方注明零件的编号.一般异形的零件编号在前,共享零件编号最后,圆形零件居前两者之间.2.5平板零件图中一般只画零件的俯视方向视图(作为主视图),表达不清楚的部分进行局部剖视.2.6零件图以表达清楚为原则,主视图一般从模钣图中直接拷贝出来,不要旋转和镜射,特殊情况除外,绝对禁止将拷贝出来的视图放到其它视图的位置.主视图下方的正视图和右方的右侧视图依表达的需要,确定是否要画.纯粹圆冲子和圆入块类零件可只画一个轴向断面图,投影为圆的视图可以不画.2．7钣金件的技术要求，涉及材质，厚度，不允许接刀痕、压伤、划伤、毛刺等外观规定，并涉及相应的表面处理，检验标准等规定。
2．8对于多道折弯的零件，压铆、抽芽孔等数量多的孔位零件，压铆孔（或抽芽孔）采用“A”符号标注所有相同的孔，不同的压铆类型如螺母多种，螺柱多种规格，采用“A”“B”“C”等不同符号在图面标注清楚相应规格的数量，避免员工压错。
杭州华阳通电子制造有限公司
页次:1/10
文件管制中心发行专用保管单位代码: E00
杭州华阳通电子制造有限公司
页次:2/10
文件管制中心发行专用保管单位代码: E00
杭州华阳通电子制造有限公司
页次:3/10
文件管制中心发行专用保管单位代码: E00
杭州华阳通电子制造有限公司
页次:4/10
文件管制中心发行专用保管单位代码: E00
杭州华阳通电子制造有限公司
页次:5/10
文件管制中心发行专用保管单位代码: E00
杭州华阳通电子制造有限公司
页次:6/10
文件管制中心发行专用保管单位代码: E00
杭州华阳通电子制造有限公司
页次:7/10
文件管制中心发行专用保管单位代码: E00
杭州华阳通电子制造有限公司
页次:8/10
文件管制中心发行专用保管单位代码: E00
杭州华阳通电子制造有限公司
页次:9/10
文件管制中心发行专用保管单位代码: E00
杭州华阳通电子制造有限公司
页次:10/10
文件管制中心发行专用保管单位代码: E00。
钣金件图纸画法与规定文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]
件图纸画法与规定1.目的
规范钣(零)件图的图面画法,达到钣(零)件图绘制的快速统一.
2.图面要求
2.1钣件图和零件图都必须用第一角投影法绘制。
不允许第三视角图纸下发
车间使用，除非客户的图纸是很难转化的图片格式或PDF档案格式，但必须清晰注明第三角视图，否则一律按照第一角执行。
2.2钣件图中孔的画法遵照国标画法及相关规定。
2.3一张图面一般只能表达一块模钣,同一功能模钣(或垫脚)分成几部分时,
画在同一张图中,图框中零件数量栏填写总的件数(例垫脚有几支填几).另外在视图的正下方进行编号以示区分,如CC-1,CC-2……等.如果几部分材质不同的话还需在编号的下方注明”材质:***”,如几部分材质相同就只需在图框标题栏中材质栏填写即可.
2.4钣件图中如有多个钣件(或零件)共享的情况,则必须把共享的零件(可缩
小)拷贝到钣件图的侧面,并在拷出的视图正下方注明零件的编号.一般异形的零件编号在前,共享零件编号最后,圆形零件居前两者之间.
2.5平板零件图中一般只画零件的俯视方向视图(作为主视图),表达不清楚的
部分进行局部剖视.
2.6零件图以表达清楚为原则,主视图一般从模钣图中直接拷贝出来,不要旋
转和镜射,特殊情况除外,绝对禁止将拷贝出来的视图放到其它视图的位置.
主视图下方的正视图和右方的右侧视图依表达的需要,确定是否要画.纯粹圆冲子和圆入块类零件可只画一个轴向断面图,投影为圆的视图可以不画.
2．7钣金件的技术要求，涉及材质，厚度，不允许接刀痕、压伤、划伤、毛刺等外观规定，并涉及相应的表面处理，检验标准等规定。
2．8对于多道折弯的零件，压铆、抽芽孔等数量多的孔位零件，压铆孔（或抽芽孔）采用“A”符号标注所有相同的孔，不同的压铆类型如螺母多
种，螺柱多种规格，采用“A”“B”“C”等不同符号在图面标注清楚相
应规格的数量，避免员工压错。
折弯多的运用多个视图表达清楚各道折弯
的尺寸。
3.标注要求
3．1所有钣件图和零件图的标注都必须遵照尺寸标注作业标准.
3．2共享时,必须在主视图中用引线标注出共享的模板或零件代号.共享钣(零)件的尺寸尽量在主视图中标注.共享零件有后续加工时,必须在拷贝出
来的视图上标全零件最终要求的设计尺寸.需作特殊处理的共享零件要做
必要的引线批注说明。
3．3展开图必须有折弯控制的尺寸，如孔到边，孔与孔间距，外围尺寸，压铆孔数量，抽芽孔数量等要求，以利于数控下料后品管或作业员检验，避免错
误零件流到下到工序，减少损失。
4.零件组装图
利用功能菜单做钣件图对应的配置图图框;利用功能菜单对零件进行编号.编号尽量左右保持水平,上下保持垂直,当出现易混淆的情况时,相同零件的编号都需要写出来,否则可只标一个作为代表.
组件装配要求能表达各个零件装配关系，所需外购件数量，型号，组件装配后的尺寸检验，功能测试等要求，并包括外观的要求。
5．包装规范（出货包装要求）
纸箱的设计必须经过试装与一般性的破坏试验，对于托运的纸箱能够抗摔和一般性的跌落试验。
对于纸箱大小需要说明装箱零件数量，内衬的PE袋，泡沫等注明。
以后对于所有出货的产品均要求外箱标识（除非客户提供有特殊的标识除外），标识内容有如下要求：
标签由生产打印和粘贴，对于需要环保标识的外箱贴环保标签，并有检验人员签字或盖章。
在图纸到手后，根据不同的要求选择不同落料方式，其中有激光，数控，剪板，等方式，然后根据图纸做出相应的展开。
数控冲床受刀具方面的影响，对于一些异形工件和不规则孔的加工，在边缘会出现较大的毛刺，要进行后期去毛刺的处理，同时对工件的精度有一定的影响；激光加工无刀具限制，断面平整，适合异形工件的加工，但对于小工件加工耗时较长。
在数控和激光旁放置工作台，利于板料放置在机器上进行加工，减少抬板的工作量。
一些可以利用的边料放置在指定的地方，为折弯时
试模提供材料。
在工件落料后，边角、毛刺、接点要进行必要的修整（打磨处理），在刀具接点处，用平锉刀进行修整，对于毛刺较大的工件用打磨机进行修整，小内孔接点处用相对应的小锉刀修整，以保证外观的美观，同时外形的修整也为折弯时定位作出了保证，使折弯时工件靠在折弯机上位置一致，保障同批产品尺寸的一致。
在落料完成后，进入下道工序，不同的工件根据加工的要求进入相应的工序。
有折弯，压铆，翻边攻丝，点焊，打凸包，段差，有时在折弯一两道后要将螺母或螺柱压好，其中有模具打凸包和段差的地方要考虑先加工，以免其它工序先加工后会发生干涉，不能完成需要的加工。
在上盖或下壳上有卡勾时，如折弯后不能碰焊要在折弯之前加工好。
折弯时要首先要根据图纸上的尺寸，材料厚度确定折弯时用的刀具和刀槽，避免产品与刀具相碰撞引起变形是上模选用的关键（在同一个产品中，可能会用到不同型号的上模），下模的选用根据板材的厚度来确定。
其次是确定折弯的先后顺序，折弯一般规律是先内后外，先小后大，先特殊后普通。
有要压死边的工件首先将工件折弯到30°—40°，然后用整平模将工件压死。
压铆时，要考虑螺柱的高度选择相同不同的模具，然后TOX机器的压力进行调整，以保证螺柱和工件表面平齐，避免螺柱没压牢或压出超过工件面，造成工件报废。
焊接有亚弧焊，点焊等，点焊首先要考虑工件焊接的位置，在批量生产时考虑做工装保证点焊位置准确。
为了焊接牢固，在要焊接的工件上打凸点，可以使凸点在通电焊接前与平板均匀接触，以保证各点加热的一致，同时也可以确定焊接位置，同样的，要进行焊接，要调好预压时间，保压时间，维持时间，休止时间，保证工件可以点焊牢固。
点焊后在工件表面会出现焊疤，要用平磨机进行处理，亚弧焊主要用于两工件较大，又要连接在一起时，或者一个工件的边角处理，达到工件表面的平整，光
滑。
亚弧焊时产生的热量易使工件变形，焊接后要用打磨机和平磨机进行处理，特别是边角方面较多。
工件在折弯，压铆等工序完成后要进行表面处理，不同板材表面的处理方式不同，冷板加工后一般进行表面电镀，电镀完后不进行喷涂处理，采用的是进行磷化处理，磷化处理后要进行喷涂处理。
电镀板类表面清洗，脱脂，然后进行喷涂。
不锈钢板是在折弯前进行拉丝处理，不用喷涂，铝板一般采用氧化处理，根据喷涂不同的颜色选择不同的氧化底色，常用的有黑色和本色氧化。
表面前处理这样做可以使清洁表面，显着提高涂膜附着力，能成倍提高涂膜的耐蚀力。
清洗的流程先清洗工件，先将工件挂在流水线上，首先经过清洗溶液中（合金去油粉），然后进入清水中，其次经过喷淋区，再经过烘干区，最后将工件从流水线上取下。
在表面前处理后，进入喷涂工序，在工件要求装配后喷涂时，在工件内部用小纸片封住工件上的孔，用耐高温胶带固定住，以免喷涂时撒到工件内部，在工件外表面能看到的螺母（翻边）孔处用螺钉保护，以免喷涂后工件螺母（翻边）孔处需要回牙。
一些批量大的工件还用到工装保护；工件不装配喷涂时，不需要喷涂的区域用耐高温胶带和纸片挡住，一些露在外面的螺母（螺柱）孔用螺钉或耐高温橡胶保护。
如工件双面喷涂，用同样方法保护螺母（螺柱）孔；小工件用铅丝或曲别针等物品窜在一起后喷涂；一些工件表面要求高，在喷涂前要进行刮灰处理；一些工件在接地符处用专用耐高温贴纸保护。
在进行喷涂时，首先工件挂在流水线上，用气管吹去表面的粘上的灰尘。
进入喷涂区喷涂，喷完后顺着流水线进入到烘干区，最后从流水线上取下喷涂好的工件。
其中还有手工喷涂和自动喷涂两类，这样采用的工装就不同了。
在喷涂之后进入装配工序，装配前，要将原来喷涂中用的保护贴纸撕去，确定零件内螺纹孔没有被撒进漆或粉，在整个过程中，要戴上手套，避免手上灰尘附在工件上，有些工件还要用气枪吹下。
装配好之后就进入包装环节了，工件检查后装入专用
的包装袋中进行保护，一些没有专用包装的工件用气泡膜等进行包装，在包装前先将气泡膜裁成可以包装工件的大小，以免一面包装一面裁，影响加工速度。
包装好后放入纸箱，然后在纸箱上贴上相应标签。
