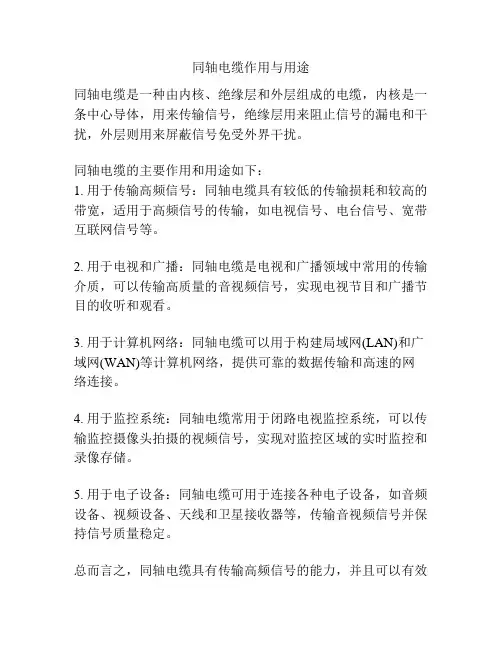

同轴电缆作用与用途
同轴电缆是一种由内核、绝缘层和外层组成的电缆，内核是一条中心导体，用来传输信号，绝缘层用来阻止信号的漏电和干扰，外层则用来屏蔽信号免受外界干扰。

同轴电缆的主要作用和用途如下：
1. 用于传输高频信号：同轴电缆具有较低的传输损耗和较高的带宽，适用于高频信号的传输，如电视信号、电台信号、宽带互联网信号等。

2. 用于电视和广播：同轴电缆是电视和广播领域中常用的传输介质，可以传输高质量的音视频信号，实现电视节目和广播节目的收听和观看。

3. 用于计算机网络：同轴电缆可以用于构建局域网(LAN)和广域网(WAN)等计算机网络，提供可靠的数据传输和高速的网络连接。

4. 用于监控系统：同轴电缆常用于闭路电视监控系统，可以传输监控摄像头拍摄的视频信号，实现对监控区域的实时监控和录像存储。

5. 用于电子设备：同轴电缆可用于连接各种电子设备，如音频设备、视频设备、天线和卫星接收器等，传输音视频信号并保持信号质量稳定。

总而言之，同轴电缆具有传输高频信号的能力，并且可以有效
抵御干扰，因此被广泛应用于电视、广播、计算机网络、监控系统和各种电子设备中。

第一章线缆介绍线缆概述： (4)一、音频系统： (5)1．RVVP2*0.3 带屏蔽2芯线： (5)2．RVVP2*0.3 专用话筒软线： (5)3．RVVP4*0.3带屏蔽4芯线： (6)4．音箱线2*1.5，2*2.5，2*4.0，2*6.0...： .. (6)5．EVT2*1.5，2*2.5，2*4.0，2*6.0...带护套音箱线： (7)二、视频系统 (7)1．SYV 75-3，SYV 75-5复合视频线： (7)2．RGBHV-2，RGBHV-3...电脑信号线缆： (8)3．VGA3+4 电脑信号显示线缆 (8)三、会议系统 (9)1．自动混音会议系统 (9)2．Bosch手拉手会议系统 (9)3．DIS手拉手会议系统 (9)四、同声传译系统（简称同传） (9)1．Bosch同传系统 (9)2．DIS同传系统 (9)3．50-5同轴电缆： (10)五、集控系统 (10)1．RVVP2*0.3 带屏蔽2芯线： (10)2．RVVP4*0.3 带屏蔽4芯线： (10)六、电源线 (11)1．RVV3*[1.0、1.5、2.5...] 带护套3芯线：. (11)2．BV 或BVR[1.0、1.5、2.5、4.0、6.0...] 单芯线： .. (11)线缆概述：在A V系统中又包括音频系统、视频系统、会议系统、中控系统、同传系统等常用的子系统，每个子系统都须用各自线缆相互连接又总体集联，构成完整的A V系统，所以线缆是总体系统正常运行的基础环节；当然在每种子系统中所使用的专用线缆也各不相同，所以首先要认识各子系统中使用的线缆名称，明白线缆特性，更不能混淆使用，才能发挥系统最大的效能！一、音频系统：1．RVVP2*0.3 带屏蔽2芯线：RVVP2*0.3 音频线所有的弱电线缆都必须带屏蔽层，有绝缘护套保护。

RVVP2*0.3就是指带屏蔽层的两芯线，每条芯线的导体截面积为0.3mm2，常用作平衡式或非平衡式音频传输系统，也可作为LINE线路信号（1V电压）传输或MIC话筒信号（0.075V电压）传输系统中；常用位置：隐蔽工程如线管与桥架中放线，机柜及操作台内部音频连线等；2．RVVP2*0.3 专用话筒软线：RVVP2*0.3 话筒线参见1.中介绍，常用作MIC话筒信号（0.075V电压）传输系统中，也可作为LINE线路信号（1V电压）传输及平衡式或非平衡式音频传输系统；常用位置：因为其比较柔软且外观比1.带屏蔽2芯线美观，所以常用于外露连接有线话筒等；3．RVVP4*0.3带屏蔽4芯线：参见1.中介绍，为带屏蔽4芯线，每条芯线的导体截面积为0.3mm2，常用作长距离MIC 话筒信号传输（0.075V电压）系统中；常用位置：隐蔽工程如线管与桥架中放线距离较长超过100米时，使用这种音频线，注意4芯线中对角的2芯要合并为一组，总体又组成一根RVVP2*0.6的线缆，这样可以减少话筒信号因过长出现的干扰情况；4．音箱线2*1.5，2*2.5，2*4.0，2*6.0…：音箱线2*1.5，2*2.5，2*4.0，2*6.0…外层无护套，常用作民用音箱系统中2芯音箱线，每条芯线的导体截面积分别为1.5 mm2、2.5 mm2、4 mm2、6 mm2，根据音箱功率大小选用不同芯线截面积，定阻音箱功率越大，选用音箱线截面积就要越大；常用位置：非专业的流动外露音箱连接，工程中不建议使用；5．EVT2*1.5，2*2.5，2*4.0，2*6.0…带护套音箱线：音箱线2*1.5，2*2.5，2*4.0，2*6.0…因外层有绝缘护套保护所以更适合于工程施工中使用，常用作专业音箱系统中的2芯音箱线，每条芯线的导体截面积分别为1.5 mm2、2.5 mm2、4 mm2、6 mm2，根据音箱功率大小选用不同芯线截面积，定阻音箱功率越大，选用音箱线截面积就要越大，定压系统中选用2*1.5平方即可；常用位置：工程中专业的音箱系统连接，线管与桥架中放线及流动外露都可；二、视频系统SYV 75-3（75-5）1．SYV 75-3，SYV 75-5复合视频线：常用作复合视频系统中Video信号传输，即为阻抗75Ω，偏差±3Ω的同轴电缆（75-5偏差±5Ω）；常用位置：隐蔽工程如线管与桥架中放线，机柜及操作台内部视频连线等，短距离如50米内用75-3，长距离超过50米用75-5；2．RGBHV-2，RGBHV-3…电脑信号线缆：RGBHV-2，RGBHV-3常用作电脑显示VGA信号传输，RGBHV-2内置5根75-2视频线，RGBHV-3内置5根75-3视频线；常用位置：隐蔽工程如线管与桥架中放线，短距离如50米内用RGBHV-2，长距离超过50米用RGBHV-3；3．VGA3+4 电脑信号显示线缆VGA3+4常用作电脑显示VGA信号传输；常用位置：已不常用，用于较短距离机柜内短线等；三、会议系统1．自动混音会议系统a. 隐蔽工程线管及桥架放线段用RVVP2*0.3带屏蔽2芯线；b. 外露明放接入话筒段用RVVP2*0.3专用话筒软线；2．Bosch手拉手会议系统一般为Bosch手拉手会议系统专用连接线，须从Bosch会议系统供应商订购；常用位置：隐蔽工程如线管与桥架中放线，短距离设备跳线等；3．DIS手拉手会议系统一般为DIS手拉手会议系统专用连接线，须从DIS会议系统供应商订购；常用位置：隐蔽工程如线管与桥架中放线，短距离设备跳线等；四、同声传译系统（简称同传）1．Bosch同传系统一般为Bosch同声传译系统专用连接线，须从Bosch会议系统供应商订购；常用位置：隐蔽工程如线管与桥架中放线，短距离设备跳线等；2．DIS同传系统一般为DIS同声传译系统专用连接线，须从DIS会议系统供应商订购；常用位置：隐蔽工程如线管与桥架中放线，短距离设备跳线等；3．50-5同轴电缆：阻抗50Ω，偏差±5Ω的同轴电缆，常用作同传红外辐射板之间及与主机的信号连接线；五、集控系统1．RVVP2*0.3 带屏蔽2芯线：RVVP2*0.3同音频系统1. 常用作RS232非握手协议、RS485协议、DMX512灯光控制协议等信号传输控制系统；常用位置：隐蔽工程如线管与桥架中放线，机柜及操作台内部集中控制连线等；2．RVVP4*0.3 带屏蔽4芯线：同音频系统3. 常用作RS232握手协议等信号传输控制系统，如DIS与集中控制主机需带屏蔽4芯线用RS232握手协议连接；RVVP4*0.3六、电源线1．RVV3*[1.0、1.5、2.5…] 带护套3芯线：RVV3*1.0、RVV3*1.5、RVV3*2.5……常用作系统设备电源供电，线缆外层有绝缘护套保护，芯线的导体截面积分别为1.0mm2、1.5 mm2、2.5 mm2……，通常内3芯分红(火线L)、蓝(零线N)、黄\绿(接地G)三色：RVV3*1.0电源线使用电源功率1KW以下，RVV3*1.5电源线使用电源功率2KW以下，RVV3*2.5电源线使用电源功率3KW以下；常用位置：隐蔽工程如线管与桥架中放线，机柜及操作台提供电源用线等，成本较高；2．BV 或BVR[1.0、1.5、2.5、4.0、6.0…] 单芯线：BV(BVR)1.0[1.5、2.5、4.0、6.0……]常用作系统设备电源供电，无绝缘护套保护，芯线的导体截面积分别为1.0mm2、1.5 mm2、2.5 mm2、4.0 mm2、6.0 mm2、……，BV为单股铜丝硬线，BVR为多股铜丝软线，通常有红(火线L)、蓝(零线N)、绿(零线N)、黄\绿(接地G)等多种颜色，使用时要将三根红(火线)、蓝(零线)、黄\绿(接地)颜色的组成一组使用：3 x BV1.0电源线使用电源功率1KW以内，3 x BV1.5电源线使用电源功率2KW以内，3 x BV2.5电源线使用电源功率3KW以内；常用位置：隐蔽工程如线管与桥架中放线，大功率设备如硅箱用电等，成本较低；。

同轴电缆作用原理
同轴电缆是一种由内部导体、绝缘层和外部导体组成的电缆。

它的作用原理主要有以下几个方面：
1. 信号传输：同轴电缆可以传输高频电信号。

内部导体被用作信号传输，而外部导体则起到屏蔽的作用。

内部导体和外部导体之间通过绝缘层隔离，从而防止信号泄漏。

2. 信号保护：同轴电缆的外部导体起到屏蔽信号的作用，阻止外部电磁干扰进入电缆内部。

这种屏蔽设计使得同轴电缆具有较好的抗干扰能力，适用于在噪声环境下进行信号传输。

3. 信号传输距离较长：由于同轴电缆的屏蔽设计，使得信号传输过程中能有效地减少信号的衰减和失真。

这使得同轴电缆可以在一定距离内传输信号，适用于远距离信号传输。

4. 广泛应用于电视和计算机网络等领域：由于同轴电缆的高频特性和较好的抗干扰能力，它被广泛应用于数字电视、有线电视和计算机网络等领域，用于传输视频信号、音频信号和数据信号。

总之，同轴电缆的作用原理主要是通过内部导体的信号传输、外部导体的屏蔽数和绝缘层的隔离，实现信号的传输和保护。

它具有高频特性、抗干扰能力强以及适用于远距离传输等特点，因此在各种领域中都有广泛的应用。

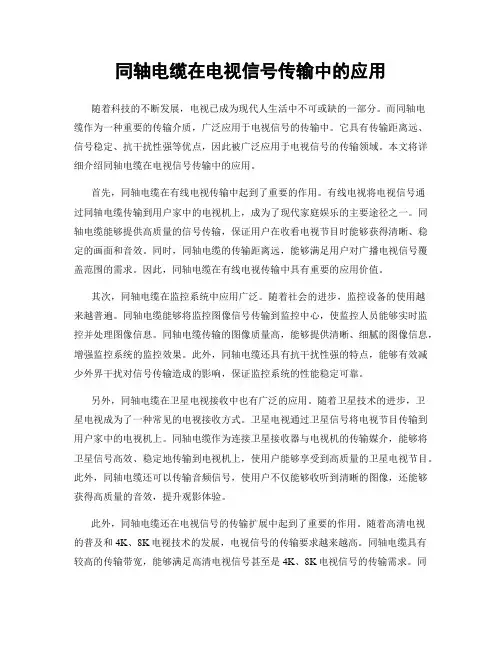

同轴电缆在电视信号传输中的应用随着科技的不断发展，电视已成为现代人生活中不可或缺的一部分。

而同轴电缆作为一种重要的传输介质，广泛应用于电视信号的传输中。

它具有传输距离远、信号稳定、抗干扰性强等优点，因此被广泛应用于电视信号的传输领域。

本文将详细介绍同轴电缆在电视信号传输中的应用。

首先，同轴电缆在有线电视传输中起到了重要的作用。

有线电视将电视信号通过同轴电缆传输到用户家中的电视机上，成为了现代家庭娱乐的主要途径之一。

同轴电缆能够提供高质量的信号传输，保证用户在收看电视节目时能够获得清晰、稳定的画面和音效。

同时，同轴电缆的传输距离远，能够满足用户对广播电视信号覆盖范围的需求。

因此，同轴电缆在有线电视传输中具有重要的应用价值。

其次，同轴电缆在监控系统中应用广泛。

随着社会的进步，监控设备的使用越来越普遍。

同轴电缆能够将监控图像信号传输到监控中心，使监控人员能够实时监控并处理图像信息。

同轴电缆传输的图像质量高，能够提供清晰、细腻的图像信息，增强监控系统的监控效果。

此外，同轴电缆还具有抗干扰性强的特点，能够有效减少外界干扰对信号传输造成的影响，保证监控系统的性能稳定可靠。

另外，同轴电缆在卫星电视接收中也有广泛的应用。

随着卫星技术的进步，卫星电视成为了一种常见的电视接收方式。

卫星电视通过卫星信号将电视节目传输到用户家中的电视机上。

同轴电缆作为连接卫星接收器与电视机的传输媒介，能够将卫星信号高效、稳定地传输到电视机上，使用户能够享受到高质量的卫星电视节目。

此外，同轴电缆还可以传输音频信号，使用户不仅能够收听到清晰的图像，还能够获得高质量的音效，提升观影体验。

此外，同轴电缆还在电视信号的传输扩展中起到了重要的作用。

随着高清电视的普及和4K、8K电视技术的发展，电视信号的传输要求越来越高。

同轴电缆具有较高的传输带宽，能够满足高清电视信号甚至是4K、8K电视信号的传输需求。

同时，同轴电缆还适用于长距离的信号传输，能够满足网络电视、互联网电视等新兴电视传输方式的需求。

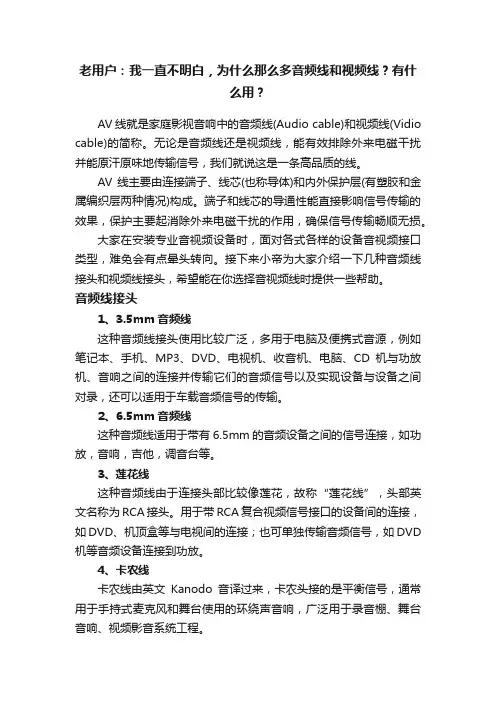

老用户：我一直不明白，为什么那么多音频线和视频线？有什么用？AV线就是家庭影视音响中的音频线(Audio cable)和视频线(Vidio cable)的简称。

无论是音频线还是视频线，能有效排除外来电磁干扰并能原汗原味地传输信号，我们就说这是一条高品质的线。

AV线主要由连接端子、线芯(也称导体)和内外保护层(有塑胶和金属编织层两种情况)构成。

端子和线芯的导通性能直接影响信号传输的效果，保护主要起消除外来电磁干扰的作用，确保信号传输畅顺无损。

大家在安装专业音视频设备时，面对各式各样的设备音视频接口类型，难免会有点晕头转向。

接下来小帝为大家介绍一下几种音频线接头和视频线接头，希望能在你选择音视频线时提供一些帮助。

音频线接头1、3.5mm音频线这种音频线接头使用比较广泛，多用于电脑及便携式音源，例如笔记本、手机、MP3、DVD、电视机、收音机、电脑、CD机与功放机、音响之间的连接并传输它们的音频信号以及实现设备与设备之间对录，还可以适用于车载音频信号的传输。

2、6.5mm音频线这种音频线适用于带有6.5mm的音频设备之间的信号连接，如功放，音响，吉他，调音台等。

3、莲花线这种音频线由于连接头部比较像莲花，故称“莲花线”，头部英文名称为RCA接头。

用于带RCA复合视频信号接口的设备间的连接，如DVD、机顶盒等与电视间的连接；也可单独传输音频信号，如DVD 机等音频设备连接到功放。

4、卡农线卡农线由英文Kanodo音译过来，卡农头接的是平衡信号，通常用于手持式麦克风和舞台使用的环绕声音响，广泛用于录音棚、舞台音响、视频影音系统工程。

5、数字光纤音频线适用于带光纤音频线的蓝光播放器、CD机等连接到功放或者电视机（光纤方口）。

在使用光纤音频线时需要注意3点：1、不要将光纤线弯曲到小于50度的角度，以免造成光纤芯的损坏；2、在使用前，先取下光纤插头上的防尘塞，并保持光纤插头的清洁；3、光纤插头具有方向性，使用时，请确定插头与插座的方向一致后再插入插座。

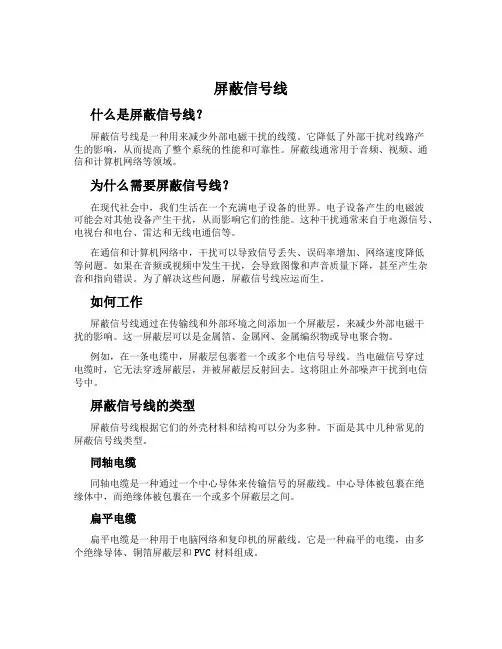

屏蔽信号线什么是屏蔽信号线？屏蔽信号线是一种用来减少外部电磁干扰的线缆。

它降低了外部干扰对线路产生的影响，从而提高了整个系统的性能和可靠性。

屏蔽线通常用于音频、视频、通信和计算机网络等领域。

为什么需要屏蔽信号线？在现代社会中，我们生活在一个充满电子设备的世界。

电子设备产生的电磁波可能会对其他设备产生干扰，从而影响它们的性能。

这种干扰通常来自于电源信号、电视台和电台、雷达和无线电通信等。

在通信和计算机网络中，干扰可以导致信号丢失、误码率增加、网络速度降低等问题。

如果在音频或视频中发生干扰，会导致图像和声音质量下降，甚至产生杂音和指向错误。

为了解决这些问题，屏蔽信号线应运而生。

如何工作屏蔽信号线通过在传输线和外部环境之间添加一个屏蔽层，来减少外部电磁干扰的影响。

这一屏蔽层可以是金属箔、金属网、金属编织物或导电聚合物。

例如，在一条电缆中，屏蔽层包裹着一个或多个电信号导线。

当电磁信号穿过电缆时，它无法穿透屏蔽层，并被屏蔽层反射回去。

这将阻止外部噪声干扰到电信号中。

屏蔽信号线的类型屏蔽信号线根据它们的外壳材料和结构可以分为多种。

下面是其中几种常见的屏蔽信号线类型。

同轴电缆同轴电缆是一种通过一个中心导体来传输信号的屏蔽线。

中心导体被包裹在绝缘体中，而绝缘体被包裹在一个或多个屏蔽层之间。

扁平电缆扁平电缆是一种用于电脑网络和复印机的屏蔽线。

它是一种扁平的电缆，由多个绝缘导体、铜箔屏蔽层和PVC材料组成。

网线网络电缆分为非屏蔽的和屏蔽的两种类型。

非屏蔽电缆仅用绝缘体包裹，没有外部屏蔽层。

而屏蔽电缆则有额外的金属屏蔽层，以提供更好的抗噪声干扰能力。

屏蔽信号线的应用屏蔽信号线在许多不同的领域得到广泛应用。

下面列举几个典型的例子。

音频在音频系统中，屏蔽线可以用于将音频设备连接到扬声器和放大器。

音频屏蔽线的使用可以减少电磁干扰，从而提高音频的质量。

视频在视频系统中，屏蔽信号线通常用于连接摄像机和监视器。

屏蔽线可以减少信号受到的干扰和杂音，从而提高视频的质量。

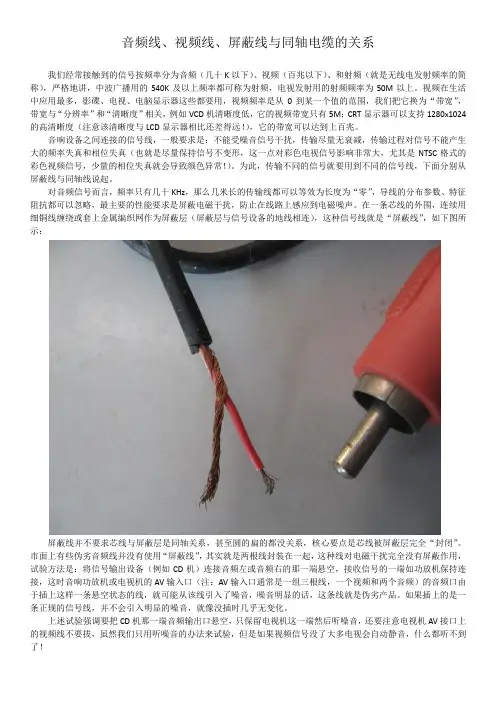

音频线、视频线、屏蔽线与同轴电缆的关系我们经常接触到的信号按频率分为音频（几十K以下）、视频（百兆以下）、和射频（就是无线电发射频率的简称），严格地讲，中波广播用的540K及以上频率都可称为射频，电视发射用的射频频率为50M以上。

视频在生活中应用最多，影碟、电视、电脑显示器这些都要用，视频频率是从0到某一个值的范围，我们把它换为“带宽”，带宽与“分辨率”和“清晰度”相关，例如VCD机清晰度低，它的视频带宽只有5M；CRT显示器可以支持1280x1024的高清晰度（注意该清晰度与LCD显示器相比还差得远！），它的带宽可以达到上百兆。

音响设备之间连接的信号线，一般要求是：不能受噪音信号干扰，传输尽量无衰减，传输过程对信号不能产生大的频率失真和相位失真（也就是尽量保持信号不变形，这一点对彩色电视信号影响非常大，尤其是NTSC格式的彩色视频信号，少量的相位失真就会导致颜色异常！）。

为此，传输不同的信号就要用到不同的信号线，下面分别从屏蔽线与同轴线说起。

对音频信号而言，频率只有几十KHz，那么几米长的传输线都可以等效为长度为“零”，导线的分布参数、特征阻抗都可以忽略，最主要的性能要求是屏蔽电磁干扰，防止在线路上感应到电磁噪声。

在一条芯线的外围，连续用细铜线缠绕或套上金属编织网作为屏蔽层（屏蔽层与信号设备的地线相连），这种信号线就是“屏蔽线”，如下图所示：屏蔽线并不要求芯线与屏蔽层是同轴关系，甚至圆的扁的都没关系，核心要点是芯线被屏蔽层完全“封闭”。

市面上有些伪劣音频线并没有使用“屏蔽线”，其实就是两根线封装在一起，这种线对电磁干扰完全没有屏蔽作用，试验方法是：将信号输出设备（例如CD机）连接音频左或音频右的那一端悬空，接收信号的一端如功放机保持连接，这时音响功放机或电视机的AV输入口（注：AV输入口通常是一组三根线，一个视频和两个音频）的音频口由于插上这样一条悬空状态的线，就可能从该线引入了噪音，噪音明显的话，这条线就是伪劣产品。

同轴的原理
同轴是一种常用于传输信号的电缆结构，它由内外两层导电层和一个绝缘层组成。

同轴电缆的原理是利用外导线形成的金属屏蔽层对内导线形成的电场进行屏蔽，减少信号的干扰和衰减。

同轴电缆的内导线通常是一根粗细适中的铜线，被绝缘层包裹起来，以防止电流泄露或信号干扰。

绝缘层可以采用聚乙烯、聚氯乙烯等材料。

绝缘层外面被包裹着金属屏蔽层，常见的屏蔽层材料有铝箔和铜编织网。

金属屏蔽层不仅能够屏蔽外界的电磁干扰，还可以将内部的电场固定在导线附近，以减少电磁波的辐射。

外导线是一个与内导线同轴排列的金属层，可以是铜编织网或铝箔。

它起到了对内导线形成的电场进行屏蔽的作用，减少信号的辐射和干扰。

外导线还可以起到引导电流的作用，提供电流的回路。

同轴电缆除了以上几个主要层次外，还有一层防护层，用来保护整个电缆免受外界环境的影响，如湿气、温度变化等。

防护层通常由聚氯乙烯或者聚乙烯等材料构成。

总之，同轴的原理是通过内外两层导电层和绝缘层的组合结构，阻止电流从内部泄漏，减少信号的干扰和衰减。

同时，金属屏蔽层和外导线的配合，也能有效地屏蔽外界电磁干扰，提高信号的传输质量。

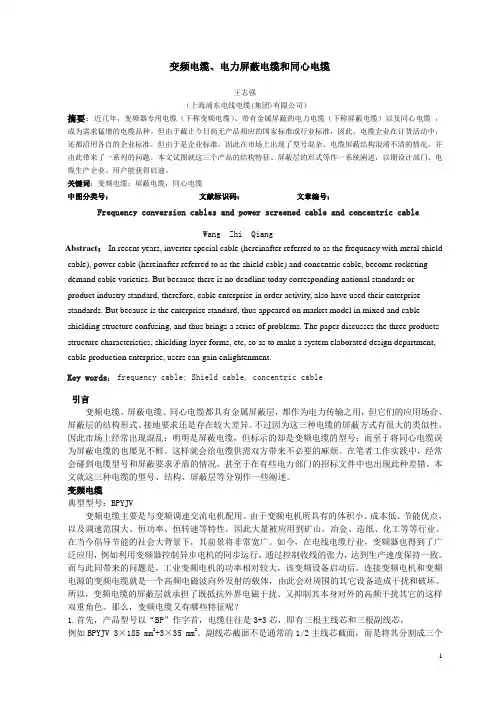

变频电缆、电力屏蔽电缆和同心电缆王志强（上海浦东电线电缆(集团)有限公司）摘要；近几年，变频器专用电缆（下称变频电缆）、带有金属屏蔽的电力电缆（下称屏蔽电缆）以及同心电缆，成为需求猛增的电缆品种。

但由于截止今日尚无产品相应的国家标准或行业标准，因此，电缆企业在订货活动中，还都沿用各自的企业标准。

但由于是企业标准，因此在市场上出现了型号混杂、电缆屏蔽结构混淆不清的情况，并由此带来了一系列的问题。

本文试图就这三个产品的结构特征、屏蔽层的形式等作一系统阐述，以期设计部门、电缆生产企业、用户能获得启迪。

关键词：变频电缆；屏蔽电缆，同心电缆中图分类号：文献标识码：文章编号：Frequency conversion cables and power screened cable and concentric cableWang Zhi QiangAbstract：In recent years, inverter special cable (hereinafter referred to as the frequency with metal shield cable), power cable (hereinafter referred to as the shield cable) and concentric cable, become rocketing demand cable varieties. But because there is no deadline today corresponding national standards or product industry standard, therefore, cable enterprise in order activity, also have used their enterprise standards. But because is the enterprise standard, thus appeared on market model in mixed and cable shielding structure confusing, and thus brings a series of problems. The paper discusses the three products structure characteristics, shielding layer forms, etc, so as to make a system elaborated design department, cable production enterprise, users can gain enlightenment.Key words：frequency cable; Shield cable, concentric cable引言变频电缆、屏蔽电缆、同心电缆都具有金属屏蔽层，都作为电力传输之用，但它们的应用场合、屏蔽层的结构形式、接地要求还是存在较大差异。

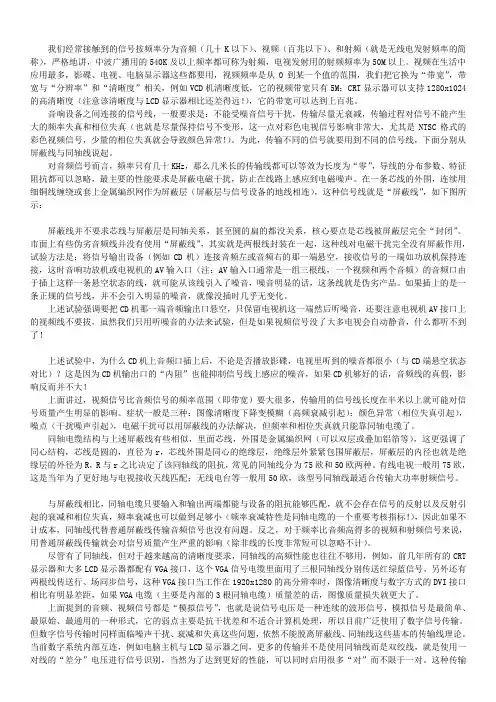

我们经常接触到的信号按频率分为音频（几十K以下）、视频（百兆以下）、和射频（就是无线电发射频率的简称），严格地讲，中波广播用的540K及以上频率都可称为射频，电视发射用的射频频率为50M以上。

视频在生活中应用最多，影碟、电视、电脑显示器这些都要用，视频频率是从0到某一个值的范围，我们把它换为“带宽”，带宽与“分辨率”和“清晰度”相关，例如VCD机清晰度低，它的视频带宽只有5M；CRT显示器可以支持1280x1024的高清晰度（注意该清晰度与LCD显示器相比还差得远！），它的带宽可以达到上百兆。

音响设备之间连接的信号线，一般要求是：不能受噪音信号干扰，传输尽量无衰减，传输过程对信号不能产生大的频率失真和相位失真（也就是尽量保持信号不变形，这一点对彩色电视信号影响非常大，尤其是NTSC格式的彩色视频信号，少量的相位失真就会导致颜色异常！）。

为此，传输不同的信号就要用到不同的信号线，下面分别从屏蔽线与同轴线说起。

对音频信号而言，频率只有几十KHz，那么几米长的传输线都可以等效为长度为“零”，导线的分布参数、特征阻抗都可以忽略，最主要的性能要求是屏蔽电磁干扰，防止在线路上感应到电磁噪声。

在一条芯线的外围，连续用细铜线缠绕或套上金属编织网作为屏蔽层（屏蔽层与信号设备的地线相连），这种信号线就是“屏蔽线”，如下图所示：屏蔽线并不要求芯线与屏蔽层是同轴关系，甚至圆的扁的都没关系，核心要点是芯线被屏蔽层完全“封闭”。

市面上有些伪劣音频线并没有使用“屏蔽线”，其实就是两根线封装在一起，这种线对电磁干扰完全没有屏蔽作用，试验方法是：将信号输出设备（例如CD机）连接音频左或音频右的那一端悬空，接收信号的一端如功放机保持连接，这时音响功放机或电视机的AV输入口（注：AV输入口通常是一组三根线，一个视频和两个音频）的音频口由于插上这样一条悬空状态的线，就可能从该线引入了噪音，噪音明显的话，这条线就是伪劣产品。

如果插上的是一条正规的信号线，并不会引入明显的噪音，就像没插时几乎无变化。

同轴电缆屏蔽原理
同轴电缆的屏蔽原理是利用屏蔽层来防止外界干扰信号对内部传输信号的影响。

同轴电缆一般分为内导体、绝缘层、屏蔽层和外护套四个部分。

内导体负责传输信号，绝缘层用于隔离内导体和屏蔽层，屏蔽层则起到屏蔽外界干扰信号的作用，外护套则用于保护整个电缆。

屏蔽层一般采用金属材料，如铜箔或铜网编织。

当外界干扰信号作用于同轴电缆上时，由于屏蔽层的存在，干扰信号会被屏蔽层吸收或反射回去，从而减少对内部传输信号的影响。

屏蔽层的效果与其厚度、覆盖率以及金属材料的导电性能有关。

屏蔽层越厚、覆盖率越高，其屏蔽效果就越好。

金属材料的导电性能越好，也会增强屏蔽效果。

利用屏蔽层的屏蔽原理，同轴电缆能够有效地减少外界干扰信号的影响，提高传输信号的质量和稳定性，使信号传输更可靠。

这是同轴电缆广泛应用于电视、电信、计算机网络等领域的重要原因之一。

同轴电缆适用场合同轴电缆是一种常见的传输信号的电缆，广泛应用于各个领域中。

同轴电缆由内至外分为导体、介质、屏蔽层和外护套四层结构，每一层都有其特殊的功能和作用。

同轴电缆适用于以下几个场合：1. 电视信号传输同轴电缆是传输电视信号的首选电缆。

电视信号需要通过电缆传输到电视机或电视接收器，同轴电缆具有良好的传输性能和抗干扰能力，能够保证信号的清晰度和稳定性。

电视信号传输是同轴电缆最常见的应用场合之一。

2. 电话通信同轴电缆也可以用于电话通信领域。

在电话网络中，同轴电缆通常作为用户终端连接到电话交换机或终端设备的电缆。

同轴电缆具有较长的传输距离，能够满足电话通信的要求。

在传输电话信号时，同轴电缆还能提供良好的抗干扰能力，确保通信的质量和稳定性。

3. 安全监控系统同轴电缆在安全监控系统中也得到广泛应用。

安全监控系统需要传输视频信号和电源信号，同轴电缆能够满足这些要求。

同时，同轴电缆还具有良好的抗干扰能力，可以有效地减少外部干扰对视频信号的影响，保证监控画面的稳定和清晰度。

4. 有线电视网络同轴电缆是有线电视网络的主要传输介质之一。

有线电视网络需要将电视信号传输到用户的电视机或电视机顶盒中，同轴电缆能够提供高质量的信号传输和稳定的接收。

5. 无线通信基站在无线通信基站中，同轴电缆被用于连接各个设备之间的信号传输。

同轴电缆在无线通信基站中通常用于连接天线和设备之间，保证信号的传输和接收。

同时，同轴电缆也具有较好的抗噪声和抗干扰能力，能够保证通信的质量和稳定性。

6. 网络通信同轴电缆在网络通信领域中也有一定的应用。

在以太网中，同轴电缆可以用作传输网络信号和接入网络设备的电缆。

同轴电缆能够提供较高的带宽和传输速率，满足网络通信的需求。

总之，同轴电缆适用于广泛的场合，包括电视信号传输、电话通信、安全监控系统、有线电视网络、无线通信基站和网络通信等。

同轴电缆具有良好的传输性能和抗干扰能力，能够保证信号的清晰度、稳定性和可靠性。

同轴电缆传输的原理
同轴电缆传输是一种电信传输技术，用于将音频，视频和数字信
号传输到接收设备。

其基本原理是利用两个金属层之间的分离距离传
输信号。

1.结构：同轴电缆是由一组金属导体和一组绝缘材料以及外层护
套组成。

金属导体是内导体，绝缘材料是介质，而外层护套是保护皮。

2.传输原理：同轴电缆通过内导体和外层护套之间的电场耦合传
输信号。

该电场提供一种携带电信号的电场路径，使信号能够在两个
导体之间传输。

3.应用：同轴电缆广泛应用于各种场合，如电视，电话，高速互
联网和数字音频等。

在电视和电话中，它可以传输音频和视频信号，
而在高速网络中，它可以传输数据。

4.性能：同轴电缆传输信号的距离很远，因为信号不会随着传输
距离的增加而衰减。

同轴电缆也能抵御干扰和干扰，因为它是由一组
金属层构成的，这些金属层在传输过程中可以过滤掉外部信号。

5.优势：同轴电缆传输信号的速度比普通电话线和光纤快很多，
因为它传输的是电信号。

同时，它的安装成本也比光纤低，因此对于
那些需要传输较长距离的信号的场合，同轴电缆是一种非常理想的选择。

6.总结：作为一种广泛应用于电信行业的传输技术，同轴电缆传
输的原理十分简单。

通过一个金属导体和一个外部护套之间的电场耦
合来传输信号，其传输距离远、耐干扰和成本较低，这些优点使得它
被广泛用于各种场合。

视频同轴电缆江苏鑫联光电有限公司将在这里为您解惑。

什么是视频同轴电缆？视频同轴电缆也称视频线或视频监控线，因为其主要是用来传输影像信号的一种电缆，多用于连接安防监控摄像头和现实终端（电脑或显示器等）的电线电缆。

视频同轴电缆标准及结构视频同轴电缆采用GB/T14864-1993国家标准。

视频同轴电缆先由两根同轴心、相互绝缘的圆柱形金属导体构成基本单元(同轴对)，再由单个或多个同轴对组成的电缆。

同轴电缆由里到外分为四层：中心铜线，塑料绝缘体，网状导电层和电线外皮。

中心铜线和网状导电层形成电流回路。

因为中心铜线和网状导电层为同轴关系而得名。

视频同轴电缆产品特性：视频同轴电缆传输性能及机械性能的稳定；阻抗均匀；抗干扰能力强。

视频同轴电缆部分产品结构一览表：SYWV(物理发泡）SYV（聚乙烯绝缘）SYF SYFF（氟塑料绝缘及护套）视频同轴电缆的主要规格型号视频同轴电缆规格型号内导体mm 绝缘外径mm 成品外径mm 视频同轴电缆SYwV50-21x0.68 2.2 4SYwV50-31x0.9 2.95 5.8SYwV50-51x1.4 4.8 7.9SYwV50-77x0.75 7.25 11SYwV50-97x0.95 9 12.2SYV50-127x1.15 11.5 15SYV50-157X1.54 15 19SYV50-1719X1.04 17.3 22SYV75-37X0.17 3 5SYV75-41X0.59 4.8 6SYV75-51X0.75 5.7 7.9SYV75-71X1.15 7.25 10.3 SYV75-91X1.37 9 12.2 SYV75-12 7X0.6311.5 15。

电线电缆视频线缆传输技术综述视频线缆传输能够分为同轴基带传输、双绞线基带传输、射频传输、光缆传输、数字（网络）传输等几种方式。

一、视频同轴基带传输：我国PAL-D视频基带0-6M，复合视频基带一样指视频基带和音频副载波为8M带宽。

同轴视频传输是应用最早，用量最大，最容易操作的一种视频传输方式。

同轴视频基带传输的技术要点是：1.同轴电缆的信号传输是以“束缚场”方式传输的，确实是说把信号电磁场“束缚”在外屏蔽层内表面和芯线外表面之间的介质空间内，与外界空间没有直截了当电磁交换或“耦合”关系。

因此同轴电缆是具有优异屏蔽性能的传输线；同轴电缆属于超宽带传输线，应用范畴一样为0Hz—2Ghz以上；它又是唯独能够不用传输设备也能直截了当传输视频信号的线缆.2.视频基带信号处在0-6M的频谱最低端，因此视频基带传输又是绝对衰减最小的一种传输方式。

但也正是因为这一点，频率失真——高低频衰减差异大，便成为视频传输需要面对的要紧问题；在视频传输通道幅频特性“-3db”失真度要求内，75-5电缆传输距离约为120—150米；工程应用传输距离在2、3百米以内还比较好，网上论坛里提供的“感官标准”传输距离数据，从3、5百米到1千多米都有，实际是没有标准，也就没有实际参考意义。

3.同轴视频基带传输的要紧技术问题是：为实现远距离传输的频率加权放大和抗干扰问题。

[抗干扰技术现状]对常见的电梯、车间、传输耦合等各类干扰，已能够有效解决，我国自有知识产权的加权抗干扰专利技术的应用，在有效抑制干扰的同时，也能有效补偿电缆衰减和频率失真，属于抗干扰传输设备。

其前端有源—后端无源抗干扰传输距离（75-5）在1000米左右，前后端都有源为1500-2000米；与加权视频放大器配套的抗干扰传输距离3公里，75-7电缆能够达到5公里。

双绝缘双屏蔽抗干扰同轴电缆是与同轴电缆穿镀锌铁管原理一样，施工更方便，成本更低，在常见电磁干扰环境下，能够作为防止干扰入侵，又可方便设计和施工的工程选择；[同轴视频基带传输设备]我国频率加权视频放大专利技术的显现，有效解决了视频传输的频率失真问题，产品差不多比较成熟，在视频传输通道“-3db”失真度要求内，仅用一级末端补偿，75-5电缆传输距离差不多提高到了2000米以上，前后双端补偿的视频复原设备差不多突破3公里。

同轴线屏蔽特性的原理
同轴线屏蔽特性是指同轴电缆内部的两个导体之间的电磁干扰被有效地屏蔽和
抑制的能力。

这种屏蔽性能的原理可以解释为下面的几个方面：
1. 内导体：同轴电缆的内部导体是被包裹在外部导体层中的，其目的是将内部导体和外部导体之间的电场隔离开来，从而减少电场干扰的传导。

2. 外导体：同轴电缆的外部导体是由金属材料制成的，通常是铜或铝。

外导体的作用是将外部电场引导到地面，以避免它进入内部导体并对信号传输产生干扰。

3. 屏蔽层：同轴电缆的屏蔽层位于内导体和外导体之间，通常是由绝缘材料和铜网构成的。

屏蔽层的作用是将外部电磁场的磁场成分引导到地面，同时阻挡外部电磁场的电场成分进入内导体。

4. 环境影响：同轴电缆的屏蔽特性还会受到环境条件的影响，例如电磁辐射源的强度和频率，以及同轴电缆的长度和构造等。

这些因素都会对屏蔽特性产生影响，可能导致屏蔽效果的降低。

综上所述，同轴线屏蔽特性的原理可以归结为通过设计合理的内导体、外导体和屏蔽层，以及合理选择和使用高质量的屏蔽材料和结构，来屏蔽和抑制外界电磁场的干扰，从而保证信号传输的质量和可靠性。
