音频功率放大器系统地线的接法
音频功率放大器系统地线的接法

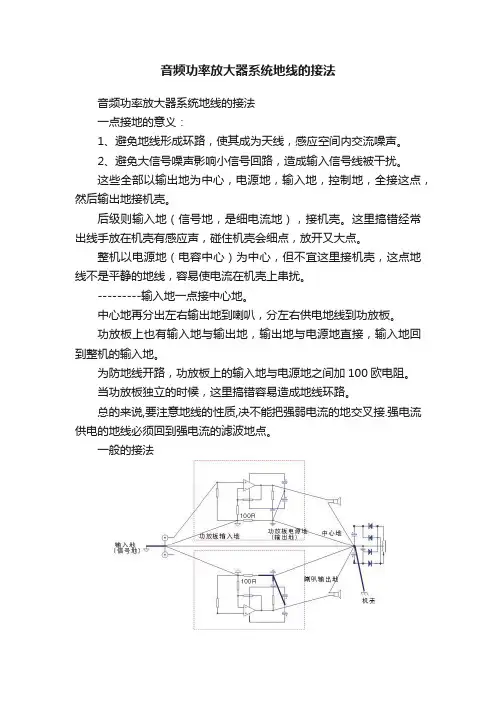

一点接地的意义：
1、避免地线形成环路，使其成为天线，感应空间内交流噪声。
2、避免大信号噪声影响小信号回路，造成输入信号线被干扰。
这些全部以输出地为中心，电源地，输入地，控制地，全接这点，然后输出地接机壳。
后级则输入地（信号地，是细电流地），接机壳。
这里搞错经常出线手放在机壳有感应声，碰住机壳会细点，放开又大点。
整机以电源地（电容中心）为中心，但不宜这里接机壳，这点地线不是平静的地线，容易使电流在机壳上串扰。
---------输入地一点接中心地。
中心地再分出左右输出地到喇叭，分左右供电地线到功放板。
功放板上也有输入地与输出地，输出地与电源地直接，输入地回到整机的输入地。
为防地线开路，功放板上的输入地与电源地之间加100欧电阻。
当功放板独立的时候，这里搞错容易造成地线环路。
总的来说,要注意地线的性质,决不能把强弱电流的地交叉接.强电流供电的地线必须回到强电流的滤波地点。
一般的接法
正确的接法
双单声道时接法
常见的错误接法
功放板一件过的时候。
图解主板前置音频线接法（比较全）
现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5线接口、4线接口。
对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。
一般机箱音频线的标示：
BIOSTAR 两种前置音频接口和对应的接线方法：
第一种、14针接口
第二种、10针接口
标准7线接法：
1----MIC IN 2-----GND
3----MIC POWER 4-----不接
5----LINE OUT FR 6----- LINE OUT RR 7----不接8-----空
9----LINE OUT FL 10---- LINE OUT FR 11---12闭合13-14闭合
简化7线接法：
1---Mic IN 2---GND
3---MIC Bias 4----不接
5---SPKOUT-R 6---SPKOUT-R
7----不接8----空
9----SPKOUT-L 10----SPKOUT-L
11---12闭合13-14闭合
前置音频接口位置如下图：。

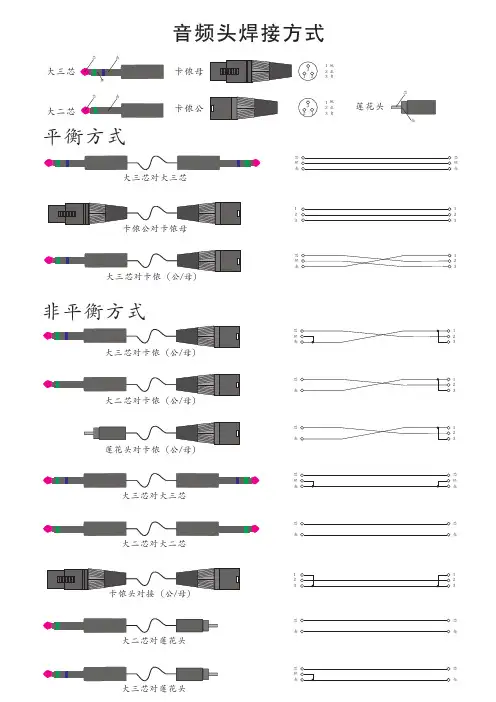

⼤三芯⼤⼆芯123卡侬母地正负123卡侬公123地正负123莲花头芯环壳芯环壳⼤三芯对⼤三芯123123123芯环壳123芯环壳123芯壳123芯壳芯壳芯壳⼤⼆芯对⼤⼆芯芯环壳芯环壳⼤三芯对⼤三芯123123芯壳芯壳⼤⼆芯对莲花头芯环壳芯壳⼤三芯对莲花头音频头焊接方式平衡⽅式⾮平衡⽅式⼤三芯对⼤⼆芯芯环壳芯壳芯壳插⼊发送返回芯环壳芯壳⼤三芯对莲花芯壳发送返回插⼊发送返回芯环壳123123插⼊发送返回芯环壳芯环壳芯环壳123123123123123芯环壳芯壳⼤三芯对⼤⼆芯芯壳芯环壳芯环壳芯壳⼤三芯对莲花芯壳芯壳芯壳⼤⼆芯对⼤⼆芯芯壳芯壳123123芯环壳123123⼤⼆芯对莲花芯壳芯壳芯壳平衡式分⽀线（并接⽅式 ）⾮平衡式分⽀线（并接⽅式 ）芯壳⼤三芯对⼤⼆芯芯壳芯环壳⽴体声左声道右声道芯环壳123123⽴体声左声道右声道芯环壳芯壳⼤三芯对莲花芯壳左声道右声道⽴体声左声道右声道⽴体声分⽀⽅式⼩三芯、⼩⼆芯、接法与⼤三芯、⼤⼆芯相同。

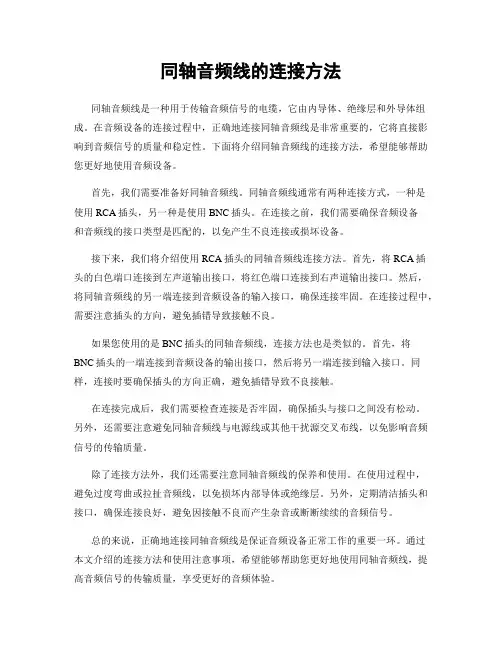

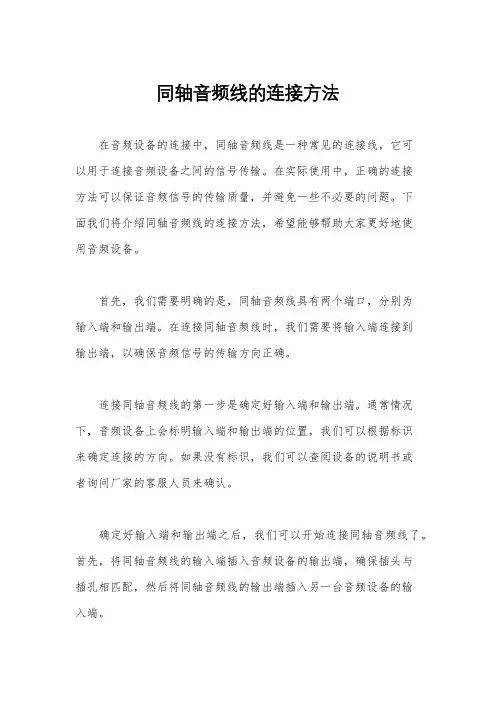

同轴音频线的连接方法同轴音频线是一种用于传输音频信号的电缆，它由内导体、绝缘层和外导体组成。
在音频设备的连接过程中，正确地连接同轴音频线是非常重要的，它将直接影响到音频信号的质量和稳定性。
下面将介绍同轴音频线的连接方法，希望能够帮助您更好地使用音频设备。
首先，我们需要准备好同轴音频线。
同轴音频线通常有两种连接方式，一种是使用RCA插头，另一种是使用BNC插头。
在连接之前，我们需要确保音频设备和音频线的接口类型是匹配的，以免产生不良连接或损坏设备。
接下来，我们将介绍使用RCA插头的同轴音频线连接方法。
首先，将RCA插头的白色端口连接到左声道输出接口，将红色端口连接到右声道输出接口。
然后，将同轴音频线的另一端连接到音频设备的输入接口，确保连接牢固。
在连接过程中，需要注意插头的方向，避免插错导致接触不良。
如果您使用的是BNC插头的同轴音频线，连接方法也是类似的。
首先，将BNC插头的一端连接到音频设备的输出接口，然后将另一端连接到输入接口。
同样，连接时要确保插头的方向正确，避免插错导致不良接触。
在连接完成后，我们需要检查连接是否牢固，确保插头与接口之间没有松动。
另外，还需要注意避免同轴音频线与电源线或其他干扰源交叉布线，以免影响音频信号的传输质量。
除了连接方法外，我们还需要注意同轴音频线的保养和使用。
在使用过程中，避免过度弯曲或拉扯音频线，以免损坏内部导体或绝缘层。
另外，定期清洁插头和接口，确保连接良好，避免因接触不良而产生杂音或断断续续的音频信号。
总的来说，正确地连接同轴音频线是保证音频设备正常工作的重要一环。
通过本文介绍的连接方法和使用注意事项，希望能够帮助您更好地使用同轴音频线，提高音频信号的传输质量，享受更好的音频体验。

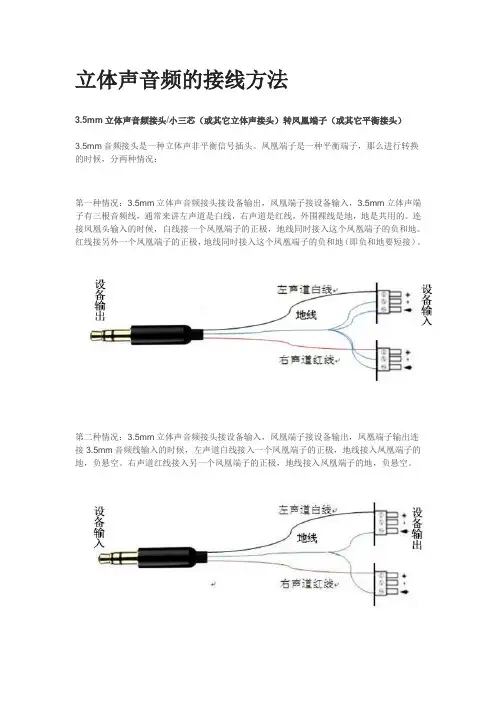

立体声音频的接线方法
3.5mm立体声音频接头/小三芯（或其它立体声接头）转凤凰端子（或其它平衡接头）
3.5mm音频接头是一种立体声非平衡信号插头。
凤凰端子是一种平衡端子，那么进行转换的时候，分两种情况：
第一种情况：3.5mm立体声音频接头接设备输出，凤凰端子接设备输入，3.5mm立体声端子有三根音频线，通常来讲左声道是白线，右声道是红线，外围裸线是地，地是共用的。
连接凤凰头输入的时候，白线接一个凤凰端子的正极，地线同时接入这个凤凰端子的负和地。
红线接另外一个凤凰端子的正极，地线同时接入这个凤凰端子的负和地（即负和地要短接）。
第二种情况：3.5mm立体声音频接头接设备输入，凤凰端子接设备输出，凤凰端子输出连接3.5mm音频线输入的时候，左声道白线接入一个凤凰端子的正极，地线接入凤凰端子的地，负悬空。
右声道红线接入另一个凤凰端子的正极，地线接入凤凰端子的地，负悬空。
RCA音频接头/莲花头（或其它两芯非平衡接头）转凤凰端子（或其它平衡接头）
RCA 音频接头是一种非平衡信号插头。
凤凰端子是一种平衡端子，那么进行转换的时候，同样分两种情况：
第一种情况：RCA音频接头接设备输出，凤凰端子接设备输入，一根莲花线有两根线：一根信号线，一根地线。
连接凤凰头输入的时候，信号线接一个凤凰端子的正极，地线同时接入这个凤凰端子的负和地。
（即负和地要短接）。
第二种情况：RCA音频接头接设备输入，凤凰端子接设备输出。
连接凤凰头输出的时候，信号线接一个凤凰端子的正极，地线接入这个凤凰端子的地，负悬空。
音响接线方法音响接线是组装和连接音响设备的重要环节，正确的接线方法能够保证音质的传输和音响系统的正常运作。
本文将介绍几种常见的音响接线方法，并提供详细的步骤和注意事项。
一、RCA接线方法RCA接线是最常见的音响设备连接方式之一，主要用于连接音源设备和音响放大器或扬声器。
接下来我们将介绍如何进行RCA接线。
1. 准备工作：- 音频设备（如CD播放机）和音响放大器- RCA音频线2. 连接步骤：- 将一端的RCA插头插入音频设备的音频输出接口（通常标有“OUT”）- 将另一端的RCA插头插入音响放大器的音频输入接口（通常标有“IN”）- 确保插头牢固连接，没有松动3. 注意事项：- 确保音频设备和音响放大器处于关机状态，避免因插拔时产生的噪音和干扰- 尽量选择高质量的RCA音频线，以保证音质的传输效果- 注意插头的颜色区分，通常红色插头对应右声道，白色插头对应左声道二、扬声器接线方法扬声器接线是音响系统中必不可少的一部分，正确的接线方法可以确保声音的传输和扬声器的正常工作。
下面是一种常见的扬声器接线方法。
1. 准备工作：- 音响放大器- 扬声器线- 扬声器2. 连接步骤：- 将扬声器线的一端插入音响放大器的扬声器输出接口（通常标有正负极性符号）- 根据扬声器线的正负极性，将另一端分别连接到扬声器的正负极接口上- 确保连接牢固，没有松动3. 注意事项：- 确保音响放大器处于关机状态，避免因插拔时产生的噪音和干扰- 注意扬声器线的正负极性，确保正极连接到正极，负极连接到负极- 如果使用多个扬声器，每个扬声器的接线方法相同三、HDMI接线方法HDMI接线是数字音频和视频传输的主要方式之一，适用于连接高清电视、蓝光播放机等设备。
下面是HDMI接线方法的介绍。
1. 准备工作：- 音视频设备（如高清电视、音响放大器）- HDMI线2. 连接步骤：- 将一端的HDMI插头插入音视频设备的HDMI输出接口（通常标有“OUT”）- 将另一端的HDMI插头插入目标设备（如高清电视）的HDMI 输入接口（通常标有“IN”）- 如果需要音频输出，可以插入额外的音频线（如光纤或RCA）连接到音响放大器3. 注意事项：- 确保设备处于关机状态，避免因插拔时产生的噪音和干扰- 选择高质量的HDMI线，以获得更好的音视频传输效果- 根据具体设备的要求，可能需要调整音视频输入源总结：准确的音响接线方法对于音质传输和音响系统的正常运作非常重要。
各种音频线的连接方法unbalanced存入将出不毕说运行时被1和猫3必注援时；图44：手激式XLR疫3积插:头迷接乩他含触没招需将乐辘和战他类型的设善与MIC800连接时，请使用如下图所示的为"TS或笈TRS插头，心）1 MIC8W接口的惮细介绍请参试苒23疗法物“音响设备常用连接头及音视频线材的制作方法音响设备常用连接头及音视频线材的制作方法一套可使用的音响设备无论是专业系统还是非专业的民用音响设备除了设备本身外还需要各种连接线材将设备进行连接才能够使用。
通常民用的设备从简单的DVD机到一套组合音响的线材都是附带的，也就是不用另加购买或制作；但一套专业的扩声或VOD工程中由于安装环境的不同其使用的线材都是需要施工人员自己进行制作的。
一根完整的线材是由接插头和线组成的。
下面对常用插头、线材及连接线的制作进行一下简单的介绍。
1、常用音视频设备的连接插头：在一个音视频工程中设备的输出、输入信号种类可分为音频信号和视频信号（本次只作简单介绍）；音频信号根据阻抗的不同大致可分为平衡信号和非平衡信号（音源设备如DVD播放机/卡座/ CD播放机及的输出多为非平衡信号）。
因此，连接插头也有平衡和非平衡之分，平衡插头为三芯结构，非平衡插头为二芯结构。
音频插头中还有一种功放与音箱连接用的专用插头，这种插头常见的为四芯结构（也有二芯、八芯）又因为是瑞士NEUTRIK （纽垂克）公司发明，因此又称‘NEUTRIK （纽垂克）插头”或“四芯（二芯、八芯）音箱插夹。
1.1、常用的平衡信号插头：A、卡侬插头（XLR）：卡侬头分为卡侬公头（XLR Male）和卡侬母头（XLR Female）。
卡侬头公、母的辨别很简单，带“针”的为“公头”，带“孔”的为“母头”。
很多音响设备的输入、输出端口为卡侬接口，同样带“针”的接口为“公座”，带“孔”的接口为“母座”。
1.2、常用的非平衡信号插头：A、大二芯插头（PhonJack Unbalance）。
主板前置USB线，音频线接法声音2008-11-16 18:10:20 阅读2829 评论0 字号：大中小几种前置USB的接线法图解机箱前置USB线如何与主板进行连接，对于一些新手有一定难度，要知道一旦接线出错，轻则无法使用USB设备，重则烧毁USB设备或主板。
一、机箱前置USB接线的定义：首先还是了解一下机箱上前置USB各个接线的定义。
通常情况下，红线：电源正极（接线上的标识为：+5V或VCC）、白线：负电压数据线（标识为：Data-或USB Port -）、绿线：正电压数据线（标识为：Data+或USB Port +）、黑线：接地（标识为：GROUND或GND）。
某些机箱厂商基于其本身的工艺设计要求，信号线的颜色会与上面介绍的不尽相同，而且考虑到与主板接线的方便性、准确性、通用性，有的机箱厂商将USB线做到一个模块上。
有的机箱厂商考虑到USB线与主板连接时的通用性，则将信号线进行分散并对每一根信号线作以标识，为了适应很多类型的USB接口（以下介绍）。
但无论机箱的USB线如何定义，只要明白主板上前置USB接口的每一根针是如何定义的，就不会将USB线接错！二、主板USB针脚的定义：下面再来看一下主板上的USB针脚定义，虽然目前各品牌主板上扩展的USB针脚定义各不相同，但不外乎以下几大类型与接线方法：第一类：8针型：该类型的针脚是1999年以前生产的主板所用，不过目前少数P4级（低档）主板也有采用这种类型的针脚。
通常接线方法：将红线插入USB针脚1与针脚2，余下接线按Data-、Data +、GROUND顺序分别插入余下USB针脚（见图一），第二种接线方式是与第一组接线正好相反（见图二）。
第二类：9针型：该类型的USB针脚多为最近新出的主板，多见于支持Pentium 4或Athlon XP芯片组的主板，尤其是支持USB2.0的主板。
该类型的USB针脚接线较为统一，可通用于大多数主板。
第三类：10针型：采用该针脚类型的产品多为采用i815、i815E、i815EP、KT133等芯片组的主板，接法较前两种类型来说要乱得多，总结下来大致有五种接法：一般来说针脚1就是第一组USB的电源正极，分辨针脚1方法就是看其主板上的标识，有的直接标"1"、有的则是黑色三角或用白粗线条表示。

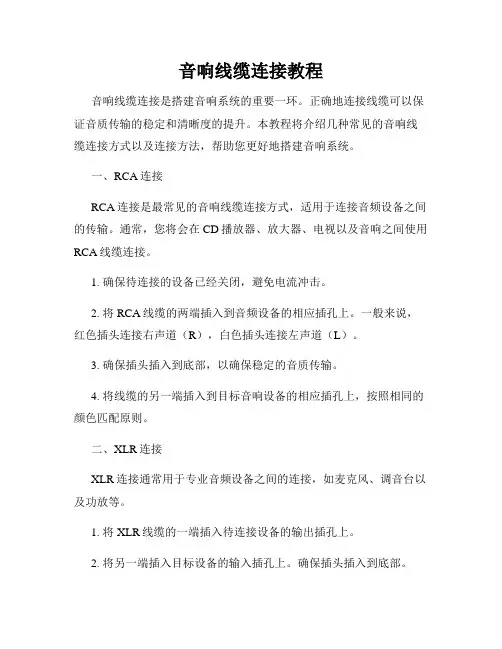

音响线缆连接教程音响线缆连接是搭建音响系统的重要一环。
