各种麦克与音频接口的连接方法

电脑机箱前置音频线接法全攻略英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。

微软的新操作系统vista推出UAA音频。

这些音频标准对机箱的前置音频面板和接口都有各自的规定。

主板的前置音频连接座也有变化。

本文就AC97和HD的前置音频/麦克的接线方式作详细说明，供各位参考。

一、英特尔AC97前置音频接口的规范要点英特尔在《Front Panel I/O Connectivity Design Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。

要点如下：1、音频连接器连接器设计应当支持使用标准的前面板麦克和耳机。

要能够直接的使用音频而不需要特别的软件。

前面板音频连接器设计要支持立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）。

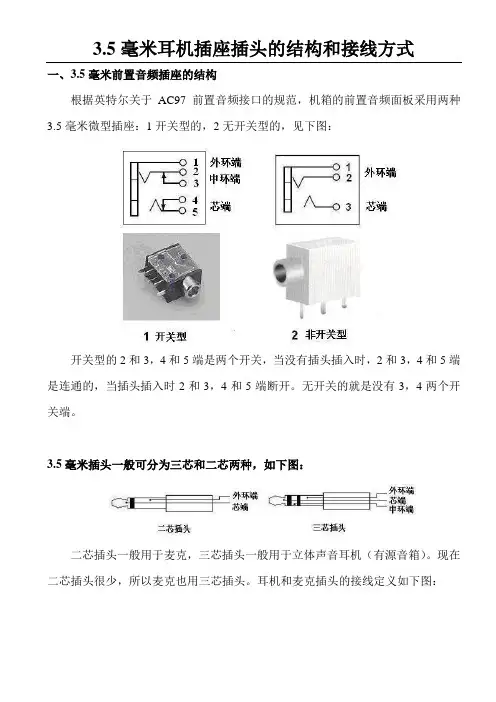

麦克输入（一个单声道）连接到安装在前面板上的3.5毫米微型插座。

插座的芯端接麦克输入信号，外环端接麦克音频偏置信号。

2、电气连接两个前面板音频输出(AUD_FPOUT_L 和 AUD_FPOUT_R)和两个前面板音频返回(AUD_RET_L 和 AUD_RET_R)连接到一个安装在前面板上的开关型的3.5毫米微型插座。

音频信号传送路径是：当前面板插座没有使用时，主板输出的音频信号由AUD_FPOUT_L和AUD_FPOUT_R 送给前面板插座。

经过前面板插座再由AUD_FPOUT_L和 AUD_FPOUT_R返回主板的后置音频插座。

当前置音频插座插入耳机时，插座里连接（AUD_FPOUT_L和AUD_RET_L，AUD_FPOUT_R和AUD_RET_R）的开关断开，返回主板的音频信号就断开，后置插座无音频信号，只有前置的有无音频信号。

如下图：注：音频输出仅能使用耳机或有源音箱，如果使用无源音箱，声音很小。

3、主板连接座设计主板前置音频连接座，如下图：连接座的针脚分配：针信号名说明1 AUD_MIC_IN 前置麦克输入。

2 AUD_GND 供模拟音频电路使用的接地。

AC97和HD Audio前置音频线的接法英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。

微软的新操作系统vista推出UAA音频。

这些音频标准对机箱的前置音频面板和接口都有各自的规定。

主板的前置音频连接座也有变化。

本文就AC97和HD的前置音频/麦克的接线方式作详细说明，供各位参考。

一、英特尔AC97前置音频接口的规范要点音量控制界面各项目的含义：主音量：声卡总音量波形：音乐音量软件合成器：软效果器插件音量Front：前置音箱音量Rear：后置音箱音量Subwoofer：环绕音箱音量Center：中置音箱音量Side：旁置音箱音量（适用于7.1音箱）SPDIF：数字接口音量控制Front Green In：前面板绿色插孔（默认为音箱、耳机）Front Pink In：前面板粉色插孔（默认为话筒、麦克风）Rear Green In：后面板绿色插孔（默认为音箱、耳机）Rear Pink In：后面板粉色插孔（默认为话筒、麦克风）Rear Blue In：后面板蓝色插孔（默认为音箱、耳机）Rear Grey In：后面板灰色插孔Rear Orange In：后面板橘红色插孔Rear Black In：后面板黑色插孔六、Realtek ALC883声卡与AC97声卡音量控制面板的差异6.1、音量控制面板的标题差异AC97音量控制面板标题为“音量控制”。

HD音量控制面板标题为“主音量”。

下图是音量控制面板的“播放”/output音量调整面板。

除了标题不同外，基本相同，每个音频设备下面的音量滑动条都是可以调节的。

6.2、控制面板“属性”的差异AC97的“属性”通过面板上面的“播放”/“录音”来选择播放/录音设备。

HD的“属性”通过面板上面的“属性”下拉菜单选择输出/输入设备。

6.3、录音/input音量控制的差异AC97音量控制面板与HD音量控制面板最大的差异在录音/input音量控制面板。

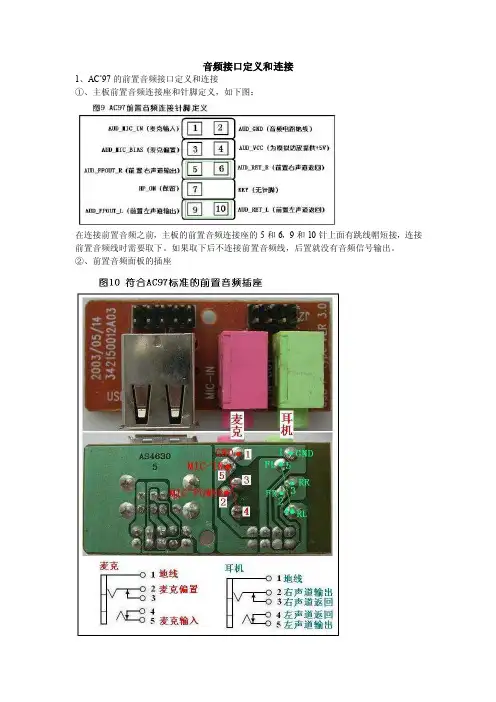

音频接口定义和连接1、AC’97的前置音频接口定义和连接①、主板前置音频连接座和针脚定义，如下图：在连接前置音频之前，主板的前置音频连接座的5和6，9和10针上面有跳线帽短接，连接前置音频线时需要取下。

如果取下后不连接前置音频线，后置就没有音频信号输出。

②、前置音频面板的插座一般情况下，符合AC97标准的前置音频连接线至少有7根：1AUD_MIC_IN前置麦克输入。

2AUD_GND模拟音频电路的地线。

3AUD_MIC_BIAS麦克偏置。

5AUD_FPOUT_R输出音频信号至前置右声道。

6AUD_RET_R音频信号从前置右声道返回。

9AUD_FPOUT_L输出音频信号至前置左声道。

10AUD_RET_L音频信号从前置左声道返回。

还有把5/6和9/10各自合并为一根线，同时5/6和9/10又通过导线连接，共5线7个插针的。

也可以认为符合AC97标准。

因为5/9是输出到前置耳机，6/10是通过耳机插座的常闭开关返回再连接到后置音频输出插座。

当没有插前置耳机时，音频信号经耳机插座返回到后置音频输出，后置音箱输出声音。

插前置耳机后，插座的常闭开关断开，音频信号不能返回到后置音频输出，后置音箱无声音输出。

标准的7线连接是前后置音箱不能同时使用。

如果是5线7针的，由于5/6和9/10通过导线短接，音频信号不再经耳机插座开关返回，所以前后置音箱可同时使用。

③、前置音频的连接AC’97标准中规定了前置音频接线规则，并给出示意图：下面是实际接线图例：2、HD Audio的前置音频接口定义和连接①、主板前置音频连接座和针脚定义，如下图：HD Audio为了在连接针座方面与AC’97兼容，仍然采用2X5的插针座。

与AC’97不同的是取消了5/6，9/10的跳线帽，另外针脚定义和名称也不相同。

下面是HD Audio与AC’97的针脚定义对比：从上面的对比表可以看出，10个针脚里第1、2、3、5、9虽然名字有所变化，其功能没有改变。

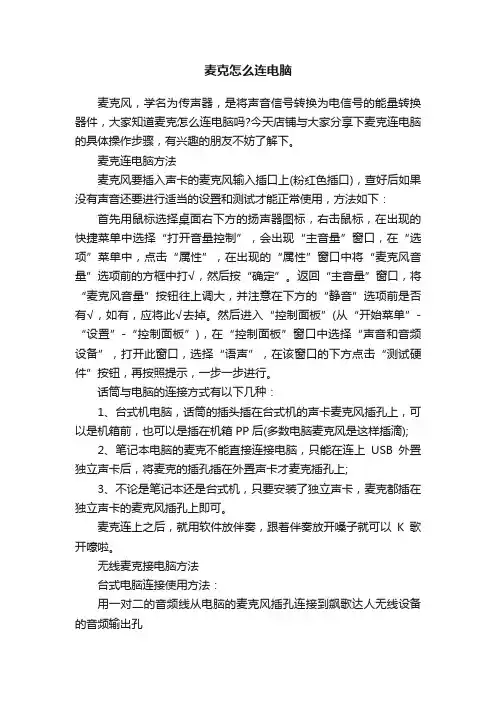

麦克怎么连电脑麦克风，学名为传声器，是将声音信号转换为电信号的能量转换器件，大家知道麦克怎么连电脑吗?今天店铺与大家分享下麦克连电脑的具体操作步骤，有兴趣的朋友不妨了解下。

麦克连电脑方法麦克风要插入声卡的麦克风输入插口上(粉红色插口)，查好后如果没有声音还要进行适当的设置和测试才能正常使用，方法如下：首先用鼠标选择桌面右下方的扬声器图标，右击鼠标，在出现的快捷菜单中选择“打开音量控制”，会出现“主音量”窗口，在“选项”菜单中，点击“属性”，在出现的“属性”窗口中将“麦克风音量”选项前的方框中打√，然后按“确定”。

返回“主音量”窗口，将“麦克风音量”按钮往上调大，并注意在下方的“静音”选项前是否有√，如有，应将此√去掉。

然后进入“控制面板”(从“开始菜单”-“设置”-“控制面板”)，在“控制面板”窗口中选择“声音和音频设备”，打开此窗口，选择“语声”，在该窗口的下方点击“测试硬件”按钮，再按照提示，一步一步进行。

话筒与电脑的连接方式有以下几种：1、台式机电脑，话筒的插头插在台式机的声卡麦克风插孔上，可以是机箱前，也可以是插在机箱PP后(多数电脑麦克风是这样插滴);2、笔记本电脑的麦克不能直接连接电脑，只能在连上USB外置独立声卡后，将麦克的插孔插在外置声卡才麦克插孔上;3、不论是笔记本还是台式机，只要安装了独立声卡，麦克都插在独立声卡的麦克风插孔上即可。

麦克连上之后，就用软件放伴奏，跟着伴奏放开嗓子就可以K歌开嚎啦。

无线麦克接电脑方法台式电脑连接使用方法：用一对二的音频线从电脑的麦克风插孔连接到飙歌达人无线设备的音频输出孔二对二的音频线从电脑的音频输出连接到音箱的输入插孔笔记本连接使用方法：笔记本分为耳麦二合一插孔和分开插孔的。

如果是二合一的就需要小声卡。

如果是分开插孔的就和台式连接方法一样。

如果没有声音，可能是麦克风没有打开，需要设置下系统就可以了。

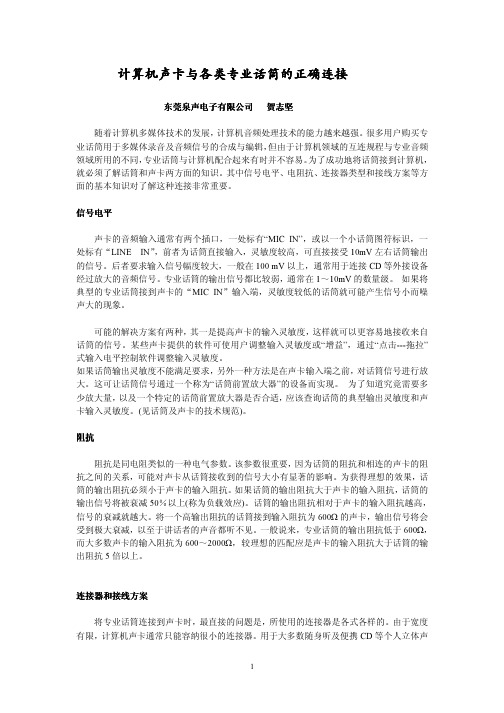

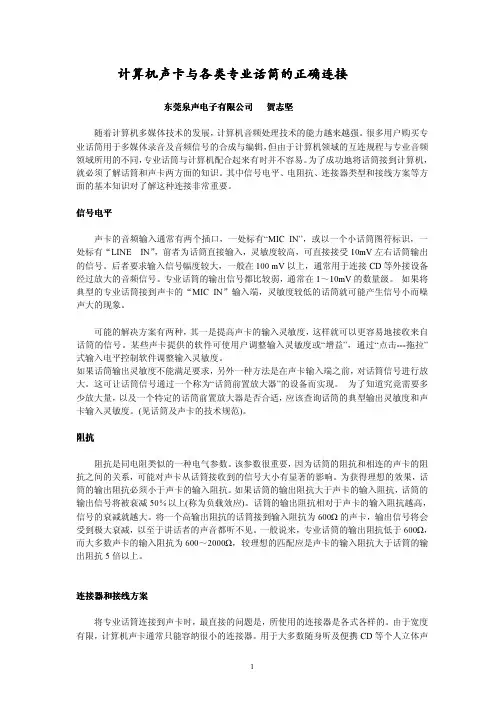

计算机声卡与各类专业话筒的正确连接计算机声卡与各类专业话筒的正确连接东莞泉声东莞泉声电子有限公司电子有限公司 贺志坚随着计算机多媒体技术的发展，计算机音频处理技术的能力越来越强。

很多用户购买专业话筒用于多媒体录音及音频信号的合成与编辑，但由于计算机领域的互连规程与专业音频领域所用的不同，专业话筒与计算机配合起来有时并不容易。

为了成功地将话筒接到计算机，就必须了解话筒和声卡两方面的知识。

其中信号电平、电阻抗、连接器类型和接线方案等方面的基本知识对了解这种连接非常重要。

信号电平声卡的音频输入通常有两个插口，一处标有“MIC IN”，或以一个小话筒图符标识，一处标有“LINE IN ”，前者为话筒直接输入，灵敏度较高，可直接接受10mV 左右话筒输出的信号。

后者要求输入信号幅度较大，一般在100 mV 以上，通常用于连接CD 等外接设备经过放大的音频信号。

专业话筒的输出信号都比较弱，通常在1～10mV 的数量级。

如果将典型的专业话筒接到声卡的“MIC IN ”输入端，灵敏度较低的话筒就可能产生信号小而噪声大的现象。

可能的解决方案有两种，其一是提高声卡的输入灵敏度，这样就可以更容易地接收来自话筒的信号。

某些声卡提供的软件可使用户调整输入灵敏度或“增益”，通过“点击---拖拉”式输入电平控制软件调整输入灵敏度。

如果话筒输出灵敏度不能满足要求，另外一种方法是在声卡输入端之前，对话筒信号进行放大。

这可让话筒信号通过一个称为“话筒前置放大器”的设备而实现。

为了知道究竟需要多少放大量，以及一个特定的话筒前置放大器是否合适，应该查询话筒的典型输出灵敏度和声卡输入灵敏度。

(见话筒及声卡的技术规范)。

阻抗阻抗是同电阻类似的一种电气参数。

该参数很重要，因为话筒的阻抗和相连的声卡的阻抗之间的关系，可能对声卡从话筒接收到的信号大小有显著的影响。

为获得理想的效果，话筒的输出阻抗必须小于声卡的输入阻抗。

如果话筒的输出阻抗大于声卡的输入阻抗，话筒的输出信号将被衰减50％以上(称为负载效应)。

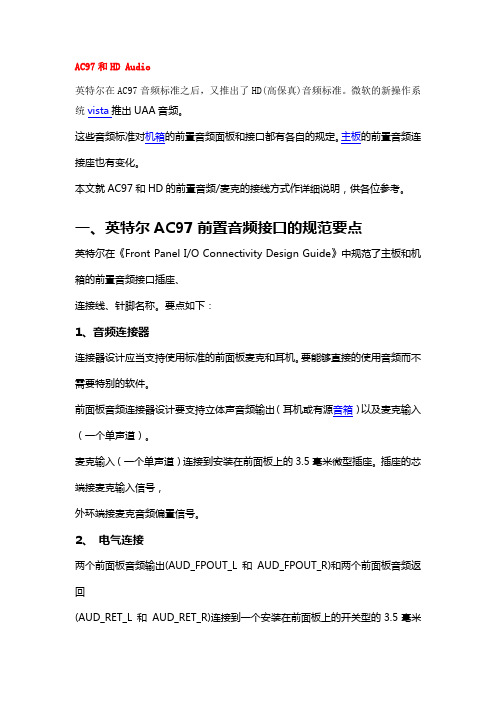

AC97和HD Audio英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。

微软的新操作系统vista推出UAA音频。

这些音频标准对机箱的前置音频面板和接口都有各自的规定。

主板的前置音频连接座也有变化。

本文就AC97和HD的前置音频/麦克的接线方式作详细说明，供各位参考。

一、英特尔AC97前置音频接口的规范要点英特尔在《Front Panel I/O Connectivity Design Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。

要点如下：1、音频连接器连接器设计应当支持使用标准的前面板麦克和耳机。

要能够直接的使用音频而不需要特别的软件。

前面板音频连接器设计要支持立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）。

麦克输入（一个单声道）连接到安装在前面板上的3.5毫米微型插座。

插座的芯端接麦克输入信号，外环端接麦克音频偏置信号。

2、电气连接两个前面板音频输出(AUD_FPOUT_L 和AUD_FPOUT_R)和两个前面板音频返回(AUD_RET_L 和AUD_RET_R)连接到一个安装在前面板上的开关型的3.5毫米微型插座。

音频信号传送路径是：当前面板插座没有使用时，主板输出的音频信号由AUD_FPOUT_L和AUD_FPOUT_R送给前面板插座。

经过前面板插座再由AUD_FPOUT_L和AUD_FPOUT_R返回主板的后置音频插座。

当前置音频插座插入耳机时，插座里连接（AUD_FPOUT_L和AUD_RET_L，AUD_FPOUT_R和AUD_RET_R）的开关断开，返回主板的音频信号就断开，后置插座无音频信号，只有前置的有无音频信号。

如下图：注：音频输出仅能使用耳机或有源音箱，如果使用无源音箱，声音很小。

3、主板连接座设计主板前置音频连接座，如下图：连接座的针脚分配：针信号名说明1 AUD_MIC_IN 前置麦克输入。

2 AUD_GND 供模拟音频电路使用的接地。

AC97和HD Audio前置音频线的接法英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。

微软的新操作系统vista推出UAA音频。

这些音频标准对机箱的前置音频面板和接口都有各自的规定。

主板的前置音频连接座也有变化。

本文就AC97和HD的前置音频/麦克的接线方式作详细说明。

一、英特尔AC97前置音频接口的规范要点英特尔在《Front Panel I/O Connectivity Design Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。

要点如下：1、音频连接器连接器设计应当支持使用标准的前面板麦克和耳机。

要能够直接的使用音频而不需要特别的软件。

前面板音频连接器设计要支持立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）。

麦克输入（一个单声道）连接到安装在前面板上的3.5毫米微型插座。

插座的芯端接麦克输入信号，外环端接麦克音频偏置信号。

2、电气连接两个前面板音频输出(AUD_FPOUT_L 和AUD_FPOUT_R)和两个前面板音频返回(AUD_RET_L 和AUD_RET_R)连接到一个安装在前面板上的开关型的3.5毫米微型插座。

音频信号传送路径是：当前面板插座没有使用时，主板输出的音频信号由AUD_FPOUT_L和AUD_FPOUT_R送给前面板插座。

经过前面板插座再由AUD_FPOUT_L和AUD_FPOUT_R返回主板的后置音频插座。

当前置音频插座插入耳机时，插座里连接（AUD_FPOUT_L和AUD_RET_L，AUD_FPOUT_R和AUD_RET_R）的开关断开，返回主板的音频信号就断开，后置插座无音频信号，只有前置的有无音频信号。

如下图：注：音频输出仅能使用耳机或有源音箱，如果使用无源音箱，声音很小。

3、主板连接座设计主板前置音频连接座，如下图：连接座的针脚分配：针信号名说明1 AUD_MIC_IN 前置麦克输入。

2 AUD_GND 供模拟音频电路使用的接地。

【图解】AC97、HD音效卡前置音频线的接法英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。

微软的新操作系统vi sta推出UAA音频。

这些音频标准对机箱的前置音频面板和接口都有各自的规定。

主板的前置音频连接座也有变化。

本文就AC97和HD的前置音频/麦克的接线方式作详细说明，供各位参考。

一、英特尔AC97前置音频接口的规范要点英特尔在《Front Panel I/O Connectivity Design Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。

要点如下：1、音频连接器连接器设计应当支持使用标准的前面板麦克和耳机。

要能够直接的使用音频而不需要特别的软件。

前面板音频连接器设计要支持立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）。

麦克输入（一个单声道）连接到安装在前面板上的3.5毫米微型插座。

插座的芯端接麦克输入信号，外环端接麦克音频偏置信号。

2、电气连接两个前面板音频输出(AUD_FPOUT_L 和AUD_FPOUT_R)和两个前面板音频返回(AUD_RET_L 和AUD_RET_R)连接到一个安装在前面板上的开关型的3.5毫米微型插座。

音频信号传送路径是：当前面板插座没有使用时，主板输出的音频信号由AUD_FPOUT_L 和AUD_FPOUT_R送给前面板插座。

经过前面板插座再由AUD_FPOUT_L和AUD_FPOUT_R返回主板的后置音频插座。

当前置音频插座插入耳机时，插座里连接（AUD_FPOUT_L和AUD_RET_L，AUD_FPOU T_R和AUD_RET_R）的开关断开，返回主板的音频信号就断开，后置插座无音频信号，只有前置的有无音频信号。

如下图：注：音频输出仅能使用耳机或有源音箱，如果使用无源音箱，声音很小。

3、主板连接座设计主板前置音频连接座，如下图：连接座的针脚分配：针信号名说明1 AUD_MIC_IN 前置麦克输入。

2 AUD_GND 供模拟音频电路使用的接地。

AC97和HD Audio前置音频线的接法英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。

微软的新操作系统vista推出UAA音频。

这些音频标准对机箱的前置音频面板和接口都有各自的规定。

主板的前置音频连接座也有变化。

本文就AC97和HD的前置音频/麦克的接线方式作详细说明，供各位参考。

一、英特尔AC97前置音频接口的规范要点音量控制界面各项目的含义：主音量：声卡总音量波形：音乐音量软件合成器：软效果器插件音量Front：前置音箱音量Rear：后置音箱音量Subwoofer：环绕音箱音量Center：中置音箱音量Side：旁置音箱音量（适用于7.1音箱）SPDIF：数字接口音量控制（说明：上述项目中，一般用户选择前面的2项就足够了）Front Green In：前面板绿色插孔（默认为音箱、耳机）Front Pink In：前面板粉色插孔（默认为话筒、麦克风）Rear Green In：后面板绿色插孔（默认为音箱、耳机）Rear Pink In：后面板粉色插孔（默认为话筒、麦克风）Rear Blue In：后面板蓝色插孔（默认为音箱、耳机）Rear Grey In：后面板灰色插孔Rear Orange In：后面板橘红色插孔Rear Black In：后面板黑色插孔六、Realtek ALC883声卡与AC97声卡音量控制面板的差异6.1、音量控制面板的标题差异AC97音量控制面板标题为“音量控制”。

HD音量控制面板标题为“主音量”。

下图是音量控制面板的“播放”/output音量调整面板。

除了标题不同外，基本相同，每个音频设备下面的音量滑动条都是可以调节的。

6.2、控制面板“属性”的差异AC97的“属性”通过面板上面的“播放”/“录音”来选择播放/录音设备。

HD的“属性”通过面板上面的“属性”下拉菜单选择输出/输入设备。

6.3、录音/input音量控制的差异AC97音量控制面板与HD音量控制面板最大的差异在录音/input音量控制面板。

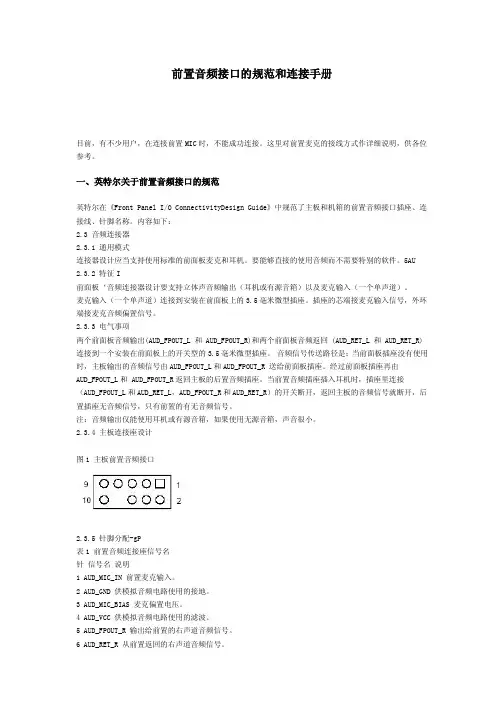

前置音频接口的规范和连接手册目前，有不少用户，在连接前置MIC时，不能成功连接。

这里对前置麦克的接线方式作详细说明，供各位参考。

一、英特尔关于前置音频接口的规范英特尔在《Front Panel I/O ConnectivityDesign Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。

内容如下：2.3 音频连接器2.3.1 通用模式连接器设计应当支持使用标准的前面板麦克和耳机。

要能够直接的使用音频而不需要特别的软件。

5AU 2.3.2 特征I前面板‘音频连接器设计要支持立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）。

麦克输入（一个单声道）连接到安装在前面板上的3.5毫米微型插座。

插座的芯端接麦克输入信号，外环端接麦克音频偏置信号。

2.3.3 电气事项两个前面板音频输出(AUD_FPOUT_L 和 AUD_FPOUT_R)和两个前面板音频返回 (AUD_RET_L 和 AUD_RET_R)连接到一个安装在前面板上的开关型的3.5毫米微型插座。

音频信号传送路径是：当前面板插座没有使用时，主板输出的音频信号由AUD_FPOUT_L和AUD_FPOUT_R 送给前面板插座。

经过前面板插座再由AUD_FPOUT_L和 AUD_FPOUT_R返回主板的后置音频插座。

当前置音频插座插入耳机时，插座里连接（AUD_FPOUT_L和AUD_RET_L，AUD_FPOUT_R和AUD_RET_R）的开关断开，返回主板的音频信号就断开，后置插座无音频信号，只有前置的有无音频信号。

注：音频输出仅能使用耳机或有源音箱，如果使用无源音箱，声音很小。

2.3.4 主板连接座设计图1 主板前置音频接口2.3.5 针脚分配-gP表1 前置音频连接座信号名针信号名说明1 AUD_MIC_IN 前置麦克输入。

2 AUD_GND 供模拟音频电路使用的接地。

3 AUD_MIC_BIAS 麦克偏置电压。

4 AUD_VCC 供模拟音频电路使用的滤波。
